Корректор фар и его режимы

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

ВАЗ-2110: ход 2,0 при длине 34,0.
ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Регулировка ПТФ

Начертите на экране горизонтальную полосу на 50 мм ниже, чем высота от противотуманных фар до земли. Световое пятно должно располагаться таким образом, чтобы верхняя граница на экране находилась на уровне отчерченной полосы. Регулировку осуществляем вращением регулировочного винта, который находится рядом с противотуманной фарой.

Напомним, ранее мы рассказывали, как самостоятельно заменить лампы в фарах Приоры, а также установить ПТФ.

Ключевые слова: передние фары лада приора | внешняя подсветка лада приора

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

АвтоВАЗ повысил цены на LADA третий раз в 2020 году

Красивые фото Лада Ларгус

Снятие плафона освещения салона Лада Веста, XRAY, новая Granta

Замена ламп в фарах Лада Ларгус

Как сделать автокорректор фар своими руками

Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.

Подсветка радиаторной решётки и оптики

Светодиодная подсветка решётки радиатора — это неотъемлемая часть светового тюнинга машины. Для этой цели используется светодиодная лента, обладающая герметичностью. Эти светодиоды крепятся за передним бампером таким образом, чтобы освещение от них рассеивалось равномерно по всей радиаторной решётке и добавляло уникальности машине.

Подсветка радиатора должна распределяться равномерно

Сегодня многие тюнинг-компании производят, в том числе, и светодиодную оптику для авто. Готовое решение выглядит красиво, но пока ещё не всем по карману. В фары головного освещения можно установить светодиодные ленты, которые смогут работать при включении габаритных огней. В фонари заднего освещения можно добавить светодиодные ленты красного цвета, но при условии, что свет габаритных огней не будет ярче «стопов». Лучше добавить в стоп-сигналы одну или две полоски светодиодов, чтобы усилить их свечение, ведь с точки зрения безопасности важнее, чтобы отчётливее было видно их работу.

Проверка работы корректора

Надо как можно чаще проверять, исправно ли работает корректор фар. В конце концов, это – одна из гарантий безопасной езды в тёмное время суток. У каждого типа свой ограниченный срок эксплуатации: автоматические – до 15 лет, ручные – меньше. То, что система коррекции работает неправильно или вовсе вышла из строя, можно понять, если при зажигании или включении ближнего света привод фары не издает монотонный, слегка жужжащий звук. Если возникло серьёзное подозрение, что ручной механизм вышел из строя, стоит сделать следующее:

Отсоединить крепление рычага датчика положения.
В тёмное время суток поставить автомобиль с груженым багажником напротив светлой однотонной стены и включить ближний свет.
Менять положение рычага и наблюдать, есть ли изменение светового потока.
Если направление остаётся прежним, значит, корректор вышел из строя.

Проверка направления света напротив стены.

Самая распространённая причина поломки – проводка. Лучше всего, конечно, проводить регулярную компьютерную диагностику работоспособности регулятора положения огней в автосервисе.

Альтернатива ВАЗовскому гидрокорректору

На рынке существует несколько заменителей «стокового» гидравлического корректора угла наклона фар. А именно:

Механические
Электрические

Механический

Они из себя представляет заготовку рабочего цилиндра классического гидрокорректора. Вместо шланг и поршня используется длинный винт. Один конец которого выходит в подкапотное пространство, второй упирается в рычаг рефлектора фары.

Для его установки достаточно отсоединить заводской цилиндр гидрокорректора и в посадочное место вставить механический. Чтобы это сделать, нужно нажать на защелку и провернуть его против часовой стрелки на четверть оборота. Эта защелка выйдет из пазов, гидроцилиндр отсоединится от корпуса фары.

Электрокорректор

Он представляет из себя отдельную систему. Вместо трубок заполненных жидкостью используются провода. Блок управления находится в рукоятке регулятора, который помещается в салоне в стандартном для него месте. Исполнительные механизмы – электрические. Они свободно подходят в места крепления заводского гидрокорректора.

Как сделать автокорректор фар своими руками

Подготовка к регулировке фар — ищем подходящее место

При самостоятельном вмешательства в систему фар необходимо понимать важность всех своих действий. Если настройки будут выполнены некачественно, придется ездить с некомфортным светом фар или сразу же отправиться в СТО для устранения неполадки

Потому подойти к настройке следует с пониманием дела.

Для выполнения коррекции угла падения света фар нужно отыскать место с достаточно ровной площадкой, а также наличием стены, которая послужит экраном для вашей регулировки. Это могут быть гаражные ворота и любое другое место, которое соответствует следующим критериям:

возможность поставить автомобиль на расстоянии от 1 до 5 метров;
отсутствие освещения в виде фонарей и прочих помех для настройки;
достаточно большая ширина экрана — порядка метра запаса с каждой стороны от ширины автомобиля;
возможность начертить мелом на стене линии для регулировки.

Найти такое место может оказаться непросто, но водители пользуются самыми разными возможностями. Если автомобиль стоит во дворе частного дома, можете соорудить воображаемый экран из любого листа материала, который можно установить перпендикулярно земле.

Вам необходима полная темнота, иначе правильно выставить свет фар не удастся

Важно понимать, что каждый градус в этом деле может стать причиной комфорта или ужасного неудобства в поездке. А исправить неправильные настройки уже в дороге будет крайне сложно

Перед регулировкой проверьте давление в шинах авто и выньте из багажника все тяжелые вещи.

Как найти поломку

Ремонт гидрокорректора фар ВАЗ 2110 Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
Для проверки хода штока демонтируются исполнительные цилиндры

Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.

Статья в тему: Как почистить дроссельную заслонку на ВАЗ 2114

Цена на корректоры фар: большой выбор

Корректоры фар могут быть штатной системой, а могут устанавливаться и самостоятельно. Также водитель по желанию может заменить корректор на своем автомобиле на более совершенный. Сегодня торговые предприятия предлагают своим клиентам эти устройства от различных производителей различных классов.Цены на корректоры фар колеблются, в зависимости от их типа, в очень широком диапазоне. Так, водитель ВАЗа может приобрести гидрокорректор по очень умеренной цене, — от 280 руб. до 450 руб. А электромеханический корректор обойдется уже в сумму 1 700 — 1 900 руб.

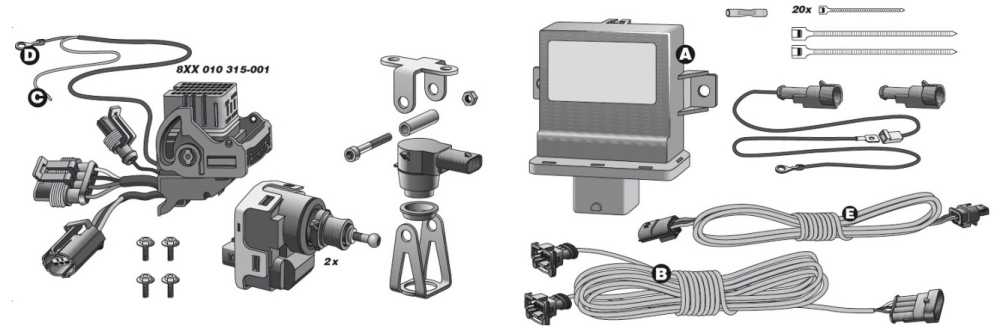

Автокорректор фар Hella

Среди многих фирм, которые производят данный модуль, в настоящее время лидирует немецкая фирма Hella. Вы получите качество товара, которое продумано до мелочей, с ним вы навсегда забудете о такой проблеме, как недовольство встречных водителей. Кроме этого, вы будете знать, что ваша машина всегда пройдет технический осмотр. Автокорректор фар Hella может быть установлено на любую марку и модель автомобиля. Его можно использовать в качестве самостоятельного девайса или для дополнения ручного корректора. В комплекте идет инструкция, с помощью которой вы сможете самостоятельно произвести установку. Процесс калибровки очень прост. Встроенный индикатор отображает всю информацию об углах и проекциях изменения, как в автоматическом, так и в ручном режиме. Переключение режимов производится самостоятельно по необходимости.

Особенности автокорректора Hella

Автоматический корректор угла фар;
Программируемый угол положения оптики зависит от нагрузки машины;
Ультразвуковой датчик вычисляет положение корпуса авто относительно дорожного полотна;
Питание от авто 12 В, есть комплекты, которые предназначены для 24 В;
При наличии штатного ксенона автокорректоры обязательны для прохождения ТО.

Автокорректор SmartEye

Данная модель автокорректора (дополнительная опция) предназначена, в основном, для переоборудования заводских систем машины, которые оснащены электромеханическим прибором. В комплекте находятся:

Электронный блок с датчиком положения;
Монитор, с помощью которого производится регулировка;
Проводка;
Два типа штекеров для подключения к монитору устройства.

Модуль не комплектуется собственными активаторами изменения угла наклона фар. Принцип работы данного девайса заключается в том, чтобы определять положение кузова машины по отношению к плоскости дороги. При помощи датчика производится считывание информации, он установлен на корпусе. Затем посылается команда изменить угол наклона фар по отношению к загрузке автомобиля.

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится.

Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.
Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.
Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.

Зачем нужен корректор

Корректор фар — устройство, благодаря которому можно регулировать направления пучка света оптики. Найти его можно на бортовой панели автомобиля. Это устройство выглядит как регулировочное колесико, которое имеет возможность принимать несколько положений. Обычно таких положений четыре: от 0 до 3. Благодаря этому колесику можно изменить направление света, исходящего от фар. Положение регулятора на цифре 3 позволяет опустить оптику, на цифре 0 — поднять ее.

На современных автомобилях такой корректор может отсутствовать, так как они оснащены автокорректором. Это устройство определяет, насколько загружена машина, и автоматически регулирует направление света фар. Однако не всегда эта система работает корректно.

Принцип работы и назначение корректора

Основная задача регулятора положения автомобильных фар – обезопасить водителя от кратковременного ослепления огнями встречных машин. Это касается режима ближнего света, когда риск утратить на время зрение очень велик.

Корректор нормализует границу света и тени при ближнем свете фар.

Совсем иначе спектр распределяется в режиме дальнего света, и тут помощь корректировщика, по сути, не нужна.

Другая опция, которую обеспечивает эта деталь – приведение в норму направления света фар груженого транспортного средства. Когда багажник машины хорошо заполнен, передок кузова чуть приподнимается, и, соответственно, световой поток от огней смещается чуть выше, чем надо. Это чревато риском ослепления водителей встречных авто. Вот корректор и делает так, чтобы положение луча оставалось неизменным при смещении кузова.

Из чего состоит и как работает система автоматической коррекции фар?

В системе автокорректора может быть установлено от одного до трех датчиков дорожного просвета, ставятся они спереди и сзади кузова. Кроме того, в системе используется бесконтактный датчик угла поворота, принцип работы которого заключается на эффекте Холла. Датчики крепятся к кузову и соединяются с подвеской при помощи специальных тяг. Сам датчик представляет собой подвижный ротор с постоянными магнитами и неподвижного статора в виде датчика Холла.

Положение кузова по отношению к подвеске распознается благодаря датчикам и тяге, которая меняет свое положение, поворачивая ротор, который в свою очередь меняет магнитный поток. Этот поток учитывается датчиком Холла, после чего происходит коррекция фар с учетом заданных алгоритмов. В более дешевых системах автоматической коррекции фар используется всего один датчик — ультразвуковой. Единственный датчик крепится в задней части кузова по принципу описанному выше.Сигнал, который поступает от датчиков принимает ЭБУ (электронный блок управления) автокорректора фар. Блок управления руководствуется определенными алгоритмами, которые предполагают учтение информации о текущей скорости автомобиля, а также состоянии датчиков. После этого ЭБУ подает команду относительно угла, на который необходимо поднять или опустить фары.Такая простая и в то же время полезная система позволяет всегда держать фары в правильном положении, исключая возможность ослепления других участников движения. Более совершенным и продвинутым в плане безопасности движения и автоматической коррекции фар является система адаптивного освещения, которая позволяет корректировать пучок света не только в вертикальном, но и в горизонтальном направлении, но это, как говорится, уже совсем другая история…

У меня все, надеюсь, вам все понятно? Спасибо за внимание, и до новых встреч на Фара Инфо

Выполняем процесс корректировки и регулировки света фар

Перед началом процесса убедитесь, что у вас есть мел или другой материал, которым можно нанести нужные линии на импровизированный экран. Также желательно обзавестись линейкой порядка одного метра, чтобы все линии были отмеряны точно и прочерчены ровно. При отсутствии такой линейки понадобится рулетка и ровный брусок, под который будут чертиться линии.

Сначала отмеряйте медиану фар и перенесите ее на экран. Это будет основная линия, от которой будет исходить вся настройка. Для этого нужно измерить расстояние от пола до середины фары и начертить на этой высоте горизонтальную линию на экране. Линия должна быть шире автомобиля на два метра — по метру с каждой стороны. Дальнейшие действия нужно выполнять в следующем порядке:

поставьте автомобиль на расстоянии пяти метров от экрана и включите ближний свет фар;
начертите под проведенной медианой еще одну горизонтальную линию, которая на 7.5 сантиметра ниже верхней;
затем проведите две вертикальные линии, которые будут означать габариты автомобиля (без учета боковых зеркал заднего вида);
настройте фары с помощью регуляторов таким образом, чтобы линия света проходила по нижней горизонтальной линии;
теперь нужно отрегулировать горизонтальный поворот фар так, чтобы пучок света уходил вбок от каждой вертикальной линии на одинаковой расстояние (примерно 1 метр);
далее на правой фаре немного поднимается правый угол, чтобы свет от нее касался в самой крайней точке проведенной первой горизонтальной линии.

С помощью таких несложных действий вы сможете выставить оптику своего автомобиля максимально точно, вернете заводские настройки. Обычно такая процедура необходима после установки непредусмотренных заводом ламп. Но фары с ксеноном рекомендуют настраивать только на СТО с необходимым оборудованием.

Правая фара поднимается несколько выше левой, чтобы высвечивать велосипедистов и пешеходов на боковой части дороги. Она не слепит водителей встречных автомобилей, но помогает раньше определить наличие препятствия на дороге. После регулировки ближнего света фар дальний окажется отрегулированным автоматически.

О регулировке света автомобиля на СТО смотрите на следующем видео:

Подключение электрического корректора БУК02-01 на ВАЗ-2110

ВАЗ-2110: ход 2,0 при длине 34,0.
ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Установка корректора фар

Сначала снимаем правое заднее колесо. Далее выполняем демонтаж брызговика и локера. Через резиновый уплотнитель кабель протягиваем в салон, при этом под аркой оставляем запас. В районе обшивки правого сидения откручиваем болт, крепящий багажную сетку и ремень безопасности. Вынимаем накладку порога и крепящие ее пистоны. Снимаем декоративный порожек и под передней дверью.

Далее действуем так:

Теперь готовим датчик.
Находящуюся на нем пластину сгибаем под углом 90 градусов.
В крепежное отверстие на рычажке датчика вставляем шпильку, которая находится на продольном рычаге правого заднего колеса. На шпильку накручиваем подходящую по размеру гайку. В качестве усиления данного соединения используем контргайку.
Располагаем устройство так, чтобы оно находилось соосно продольному рычагу. Пластина для крепления должна плотно соприкасаться с кузовом. Рычаг устройства должен смотреть вниз.
Выбираем удобное место для фиксации устройства на корпусе и крепим его.
Прокладываем кабель к датчику и закрепляем его. Желательно, чтобы он проходил по гофрированной трубе.
Устанавливаем колесо, брызговик и локер. Протягиваем кабель по порогам до передней стойки — в результате он должен быть выведен в районе замка зажигания. После прокладки кабеля ставим на место порожные накладки.

Схема подключения электрического корректора выглядит так (в качестве образца приведена схема Лады Калины):

Подключаем проводку к разъему. Разъем вставляем в гнездо автокорректора. Делать это нужно по инструкции к устройству. После этого установка может считаться завершённой.

Корректировщик фар — не самая главная деталь в автомобиле, но от того, как он работает, во многом зависит безопасность движения

Особенно важно использовать корректор с ксеноном — иначе попасть в аварию можно в два счета

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Автоматическая корректировка фар

Если в автомобиле есть автоматическая система коррекции ближнего света, то водителю не нужно самому что-то регулировать или поворачивать. За это отвечает автоматика. В систему обычно входит:

блок управления;
датчики положения кузова;
исполнительные механизмы.

Датчики анализируют дорожный просвет автомобиля. Если есть изменения, то подается сигнал в блок управления и исполнительные механизмы регулируют положения фар. Часто эта система интегрирована с другими системами положения кузова.

Также автоматическая система работает в динамическом режиме. Освещение, особенно ксеноновое, может мгновенно ослепить водителя. Так может произойти при резком изменении клиренса на бездорожье, при торможении и резком движении вперед. Динамический корректор мгновенно регулирует световой поток, не давая яркому свету ослеплять водителей.
