Ремонт узлов системы питания бензиновых двигателей конспект

Карбюратор

Представляет собой прибор, служащий для подготовки топливно-воздушной смеси надлежащего состава. Воздух перемешивается в карбюраторе с жидким топливом, например, с бензином в необходимых пропорциях, а затем поступает к цилиндрам ДВС. Такое смешивание заложено как основополагающий принцип действия карбюратора.

Сегодня существует множество вариантов конструктивного исполнения данного прибора. Но, наиболее востребованным остается поплавковый карбюратор. Работает по следующему принципу.

Бензин, нагнетаемый бензонасосом, поступает в поплавковую камеру карбюратора, в которой необходимый уровень горючего поддерживается при помощи специального поплавка и игольчатого клапана. Когда расход бензина увеличивается, поплавок меняет свое положение, одновременно приоткрывается клапан, и в поплавковую камеру поступает новая порция топлива.

После того, как бензин залит до необходимого уровня, поплавок всплывает, клапан закрывается, и через входное отверстие прекращается подача топливной жидкости. Если утрировать, то действие поплавковой камеры карбюратора максимально схоже с принципом работы сливного бачка унитаза.

По распылительной трубке горючее из поплавковой камеры проникает в смесительную камеру, где микшируется с поступившей из воздушного фильтра очищенной порцией воздуха.

Непосредственное смешивание происходит следующим образом. При первом движении поршня от верхней до нижней мертвой точки клапан находится в открытом положении. При перемещении поршня вниз происходит всасывание очередной порции воздуха, которая пропускается через фильтр.

Затем при помощи диффузора движение воздуха значительно увеличивается, происходит его «закручивание», которое позволяет «зацепить» бензин из распылителя, при этом активно с ним перемешаться. При последующем движении поршня эта смесь через открытый клапан впуска проникает к цилиндрам. Все это происходит в смесительной камере, которая на языке автослесарей называется «кухней» карбюратора.

Количество горючего, поставляемого к цилиндрам, регулируется установленной дроссельной заслонкой, которая механически связана с педалью газа. Когда водитель нажимает на педаль, открывается заслонка, увеличивается содержание топливно-воздушной смеси, попадающей к цилиндрам, двигатель, соответственно, набирает обороты.

В случае отпускания педали происходит закрывание дроссельной заслонки, а значит, содержание смеси значительно снижается. В этом случае двигатель сбрасывает обороты.

Стоит отметить, что уровень бензина в поплавковой камере расположен ниже маркера выходного отверстия распылителя. Именно это предотвращает риск протекания топливной смеси при неработающем двигателе, даже если автомобиль находится наклонно.

Современные конструкции карбюраторов способны обеспечивать создание топливно-воздушной смеси в правильных пропорциях при всех рабочих режимах двигателя, что обеспечивает максимально корректную его работу.

Признаки неисправности топливной системы автомобиля: способы диагностики

Все системы автомобиля неразрывно связаны между собой. Нарушение топливоподачи, засорение воздуховода либо неисправности системы зажигания неизбежно приведут к некорректной работе силового агрегата. Своевременная диагностика неисправностей и их устранение – залог стабильной работы мотора. В статье пойдет речь о наиболее часто встречающихся неполадках в системе подачи топлива и о методах их устранения.

Все современные автомобили оснащены впрысковой системой подачи топлива. Так, бензонасос поддерживает постоянное давление в топливной рампе порядка 6 атмосфер. На форсунках величина давления несколько снижается. Здесь его величина колеблется в пределах 3 атмосфер. Безусловно, приведенные значения являются усредненными, поскольку характеристика подачи топлива нелинейна и меняется в зависимости от нагрузки на мотор. Колебания давления в топливной магистрали могут составлять порядка 0,2-0,4 атмосферы. Подобные отклонения вполне допустимы и никак не сказываются на стабильности работы двигателя.

Диагностика давления

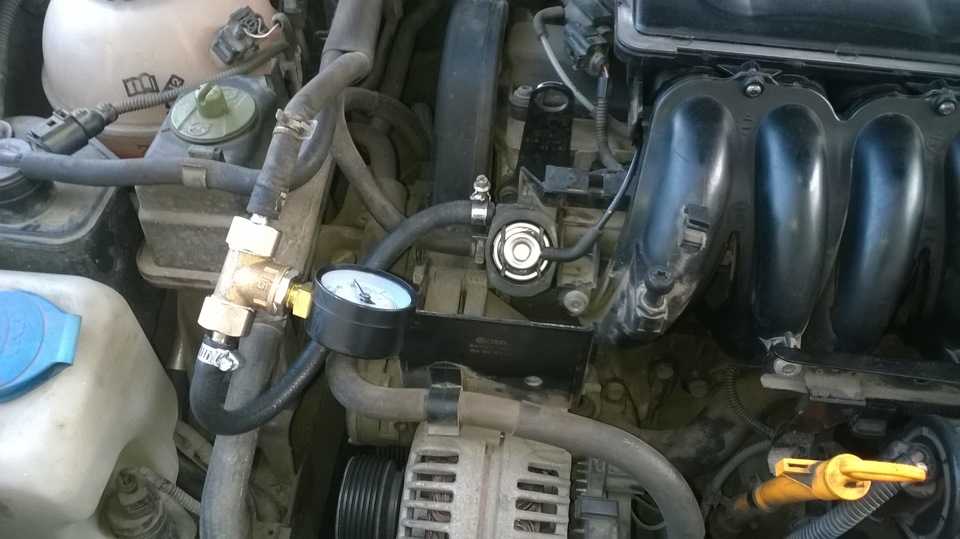

Первый шаг в диагностике системы топливоподачи подразумевает проверку давления горючего на каждом ее отдельно взятом участке при разных режимах работы силового агрегата. В частности, подключив манометр к топливной рампе, при включении зажигания можно узнать, какое давление в ней создается, пока двигатель не работает. Показания манометра должны колебаться в пределах 2,8-3,3 атмосферы. При заведенном моторе величина давления несколько снизится за счет создания воздушного разрежения в задроссельном пространстве. После топливной рампы проверяется отдельно каждая из форсунок. Здесь измерению подлежит не только давление горючего (2,7-3,1 атмосферы), но и количество впрыскиваемого топлива.

Если давление в топливной рампе или на форсунках отличается от нормы, это неизбежно приводит к изменению количества топлива, впрыскиваемого в цилиндры за один цикл, вследствие чего топливная смесь, либо чрезмерно обогащается, либо, наоборот, обедняется. Данная неисправность не будет идентифицироваться бортовым компьютером, если в системе не предусмотрена обратная связь по датчику кислорода. Отклонения от нормы в работе системы подачи топлива неизбежно приведут к перебоям, «плаванию» оборотов и к трудностям запуска ДВС.

Проверка фильтров

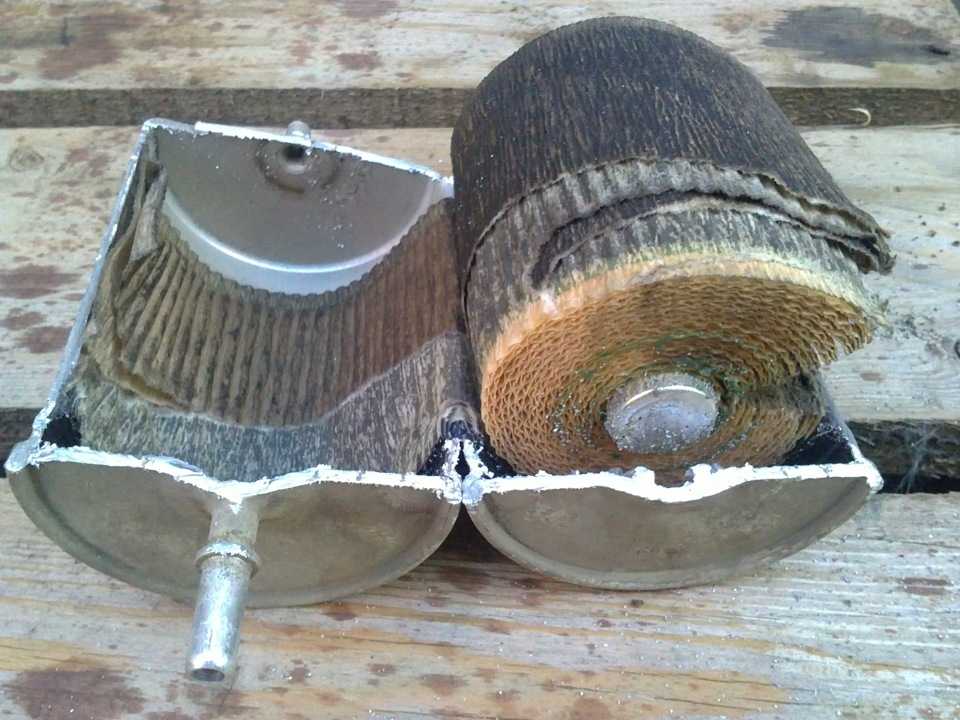

Наиболее уязвимыми узлами топливной системы являются топливные фильтры. Именно их загрязнение может повлиять на пропускную способность топливной магистрали и сказаться на показаниях манометра. Кроме того, в самом бензобаке есть так называемые «отдушины», посредством которых бак сообщается с атмосферой. Если эти каналы окажутся загрязненными, в баке создастся определенное разрежение, следствием которого станет пониженное давление в топливной магистрали.

Не нужно забывать и о фильтрующем элементе на самом бензонасосе. Если все внешние фильтры периодически меняются, то бензонасос, как правило, достается из бака только после выхода его из строя. Помимо загрязнения фильтра среди неисправностей бензонасоса встречается выход из строя обратного клапана и окисление контактов питающих проводов, за счет чего электромотор перестает развивать полную мощность. Причиной загрязнения фильтров и закупоривания топливной магистрали становится некачественное горючее с большой концентрацией смол. Отсюда следует, что система подачи горючего является весьма уязвимой, поэтому во избежание поломок следует периодически проводить профилактические работы.

(430 голос., средний: 4,51 из 5)

okeydrive.ru

Возможные поломки

Решая организовать ремонт топливной системы, каждому автомобилисту требуется провести диагностику соответствующих узлов автомобиля и точно определить, есть ли проблемы в их функционировании. Достижение этой цели возможно только в том случае, если ремонтник знает, какие поломки могут быть и как они проявляются. Типовые неисправности топливной системы представлены следующим перечнем:

  • Поломка № 1 – Проблемы с топливораспределительным механизмом (карбюратором или инжектором). Пожалуй, данная неисправность встречается чаще всего у бензиновых агрегатов. В карбюраторе страдают топливные пути и жиклёры, которые попросту загрязняются. В инжекторах же забиваются форсунки, реже выходит из строя электронный блок управления (ЭБУ). Симптоматика подобных поломок заключается в нестабильной работе мотора, отказе последнего заводится, плохом запуске двигателя и наличие соответствующих ошибок на экране бортового компьютера;
  • Поломка № 2 – Загрязнённость топливных фильтров. Подавляющее большинство автомобилистов знают, что топливофильтры относятся к расходным материалам и требуют периодической замены (каждые 20-40 0000 километров пробега). Однако в связи с незнанием подобного нюанса эксплуатации авто со стороны водителя или из-за использования низкокачественного топлива фильтры могут забиться раньше срока, тем самым расстроив работу всей системы. Как правило, грязные топливофильтры дают мотору работать, но делает он это крайне нестабильно с частыми перебоями;
  • Поломка № 3 – Недостаточное давление в топливной системе. Нечто подобное может случиться из-за выхода из строя многих топливных узлов. Чаще всего страдают бензонасос (ТНВД), рампа или топливопровода. Первый узел просто выходит из строя или работает некорректно, второй и третий – слабеют в плане герметизации из-за пробоев. В итоге, мотор либо вовсе отказывает работать, либо на некоторых этапах раскрутки появляются сбои. Также не исключено появление на экране бортового компьютера соответствующего кода ошибки;
  • Поломка № 4 – Неисправность электроники. Отчасти данную проблему мы уже осветили в поломке под номером «1», но всё-таки той информации будет явно недостаточно для такой обширной неисправности. В первую очередь, отметим, что в плане электроники часто страдают инжекторные системы, в которых она является основой работы. Тут могут выйти из строя и отмеченный ранее ЭБУ, и проводка, и датчики работы двигателя. В карбюраторе же представитель электроники один – электромагнитный клапан, который влияет лишь на стабильную работу холостых. Что на инжекторных, что на карбюраторных системах поломки электроники имеют типовую симптоматику – нестабильная работа мотора и повышенных расход топлива. На инжекторе автомобиль и вовсе может отказаться работать;
  • И поломка № 5 – Проблемное состояние воздушного фильтра и его патрубков. Ни для кого не секрет, что воздух в топливной системе играет немаловажную роль, так как участвует в образовании смеси горения. Недостаток или переизбыток воздуха способен расстроить работу двигателя, поэтому за состоянием «воздушных» узлов системы нужно следить обязательно. Проблемы с ними проявляются в проблемном запуске мотора и провалах его работы на некоторых этапах раскрутки.

Пару слов об инжекторных системах

Автомобильный инжектор – это насос (форсунка) или их совокупность, которые нагнетают горючее в камеры сгорания мотора. Помимо насосной составляющей, в любую инжекторную систему входят другие элементы, которые можно разделить на две большие группы:

  • Механические узлы инжектора, имеющие в своём составе различные топливопровода, рампу крепления форсунок, ряд датчиков, отслеживающих показатели работы мотора, и тому подобное;
  • Электронные узлы, которые состоят из электроцепи и блока управления, контактирующие с ранее отмеченными датчиками и управляющие работой форсунок, а также другими элементами инжектора.

Суть работы инжекторной системы заключается в том, что горючее, поступающее напрямую к форсункам, грамотно дозируется электронным блоком управления и с учётом режима работы мотора в данный момент времени подаётся в его камеры сгорания. Подобный подход не только упрощает контроль над функционированием инжектора и его составляющими, но и позволяет слегка снизить количество потребляемого двигателем топлива. Помимо этого, использование инжекторного типа питания помогает получить максимальный КПД от работы мотора практически на всех его режимах работы, естественно, если сравнивать данный тип с карбюраторным.

Общее устройство системы питания

Схема системы питания топливом мощного дизеля приведена на рисунке. В общем случае в систему питания топливом входят узлы, размещенные вне двигателя (на раме или в корпусе машины), и на двигателе. К первым относятся топливные баки бачок 7 для сбора топлива, предпусковой топливоподкачивающий насос 10, топливораспределительный кран 77, топливопроводы низкого давления и некоторые другие узлы. Ко вторым в первую очередь относятся основной топливоподкачивающий насос 8, топливный насос высокого давления (ТНВД) 5, форсунки 4 и топливопроводы высокого давления.

При работе двигателя топливо из топливных баков забирается основным топливоподкачивающим насосом и под давлением 0,05…0,1 МПа подается к ТНВД. По пути из баков к насосу топливо проходит через топливораспределительный кран, предпусковой топливоподкачивающий насос и фильтр 9 грубой очистки. Если на ТС установлен только один топливный бак или несколько баков, сообщающихся друг с другом, то топливораспределительный кран отсутствует. Перед поступлением в ТНВД из насоса топливо очищается от мельчайших примесей в фильтре 3 тонкой очистки. Нагнетательные секции ТНВД, приводимого в действие от коленчатого вала двигателя, в определенные моменты согласно рабочему циклу и порядку работы двигателя подают топливо под высоким давлением (до 50 МПа и более) в необходимом количестве к форсункам. Через форсунки, ввернутые в головку блока цилиндров, топливо впрыскивается в камеры сгорания в те моменты, когда в цилиндрах завершается такт сжатия.

Перед пуском двигателя заполнение системы топливом и подача его к ТНВД осуществляются с помощью предпускового топливоподкачивающего насоса. После пуска этот насос не функционирует.

Если в ТНВД и трубопроводы высокого давления, соединяющие его с форсунками, попадает воздух, то подача топлива в цилиндры нарушается. Следовательно, нарушается и нормальный режим работы двигателя. С целью предотвращения попадания воздуха в ТНВД на пути топлива к нему помещают воздухоотстойник, расположенный в самой высокой точке системы. Обычно воздухоотстойник размещают в крышке фильтра тонкой очистки. Перед пуском двигателя в случае необходимости скопившийся в воздухоотстойнике воздух отводят в воздушные полости топливных баков 1 через кран (клапан) 2 для выпуска воздуха. Для этого при неработающем двигателе открывают кран (клапан) и с помощью предпускового насоса прокачивают систему. В этом случае топливо вытесняет воздух из воздухоотстойника в воздушную полость топливного бака через топливораспределительный кран (как показано на рисунке) или напрямую.

Переделываем инжектор в карбюратор

Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.

Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.

  • Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
  • Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
  • Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
  • Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
  • Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).

Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы

Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.п

Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов — центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.

Переделка инжекторного двигателя в карбюраторный мотор

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

И в заключение…

Ремонт системы питания двигателя – важный и ответственный процесс. Такую задачу мы рекомендуем доверять специалистам, которые обладают должными знаниями и современным инструментом. Мастера автотехцентра «Анкар» с высоким качеством проведут диагностику и ремонт системы питания как бензиновых, так и дизельных двигателей автомобилей любых марок и годов выпуска.

У нас работаю специалисты, которые обладают многолетним опытом в ремонте систем питания двигателей. Неполадки в работе приводят к нарушению работы ДВС, увеличению расхода топлива и снижения уровня безопасности, Ваш авто просто в один момент может не завестись.

Источник

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор

Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.
