Работа восьмиклапанного двигателя

Опубликовано: 22 Июн 2021Рубрика: ДвигательАвтор: editor

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности).

Гнет ли клапана?

Каждый мотор в автомобиле Лада Приора гнет клапана, касается это и самого мощного агрегата номер 126 на 16. Это вам скажут в любом сервисном центре, занимающимся обслуживанием отечественных авто. Но начинающим водителям следует знать, что мотор гнет компоненты не просто так, и если соблюдать правила эксплуатации, вы не столкнетесь с этой проблемой.

Силовая установка Лада гнет детали только в том случае, если нарушены регламентные работы по замене ремня и других компонентов газораспределительного механизма (ГРМ). Мотор гнет клапана в том случае, если вовремя не были заменены ролики, ремень или водяная помпа. Когда один из этих элементов ломается, поршни номер 126 встречаются с клапанами. Из-за такой конструктивной особенности мотор гнет детали. Решение проблемы становится капитальный ремонт Лада.

Итак, задача владельца Лада Приора с двигателем номер 126 на 16 кл заключается в своевременной проверке ГРМ.

Роликам и помпе ГРМ номер 126 тоже следует уделять внимание при осмотре ремня. Ведь двигатель гнет детали даже при неисправных роликах

Иногда ремень ГРМ и его компоненты изнашиваются раньше срока – вы узнаете об этом по вибрациям из моторного отсека и неприятному скрежету. Двигатель номер 126 гнет клапана, поэтому не забывайте вовремя менять компоненты ГРМ и проводить ремонт этого узла.

Ремонт двигателя ВАЗ 2114

В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.

Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке. Отсоединить все трубки, через которые подается бензин. Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки. Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок. Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами. Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики. Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки. Заблокировать маховик и снять шкив генератора. Снять привод распредвала с крышкой, механизмом натяжения и шкивом. Открутить помпу, снять выпускной коллектор и термостат. Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос. Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку. Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика. Убрать крышки с коренных подшипников вместе с нижними вкладышами. Аккуратно вытащить коленчатый вал

Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин. Убрать верхние вкладыши и упорные полукольца

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.

Видео о двигателе ВАЗ-2114

Технические особенности ВАЗ-2111 8 клапанов инжектор и его двигателя

Все модификации ВАЗ-2110 имеют ряд типовых особенностей, которые отличают эти легковые автомобили от других транспортных средств подобного типа. Рассмотрим их:

Расположение двигателя – переднее.
Привод также приходится на передние колеса.
Кузов несущей конструкции – цельнометаллический.
Тип кузова – универсал.
Четырехцилиндровый четырехтактный 8- или 16-клапанный бензиновый двигатель.
Система питания – карбюраторная или с распределенным впрыском топлива.

Но любая подобная конструкция, используемая на ВАЗ-2111, должна соответствовать следующим требованиям:

бензиновый;
4-тактный;
4-цилиндровый;
рядный (поперечное расположение);
8-клапанный;
расположение распределительного вала – верхнее.

Эта модель – модернизированный вариант двигателя ВАЗ-2110, который относится к карбюраторному типу. Модернизация была проведена, чтобы мягко осуществить перевод на другую систему питания – инжекторную. Так, четыре цилиндра, выполненные из чугуна, а шатуны имеют более массивную нижнюю часть, что позволяет увеличить функции моторесурса до 250 тысяч километров в реальных условиях, хотя завод изготовитель предполагает 150 тысяч километров. Кстати, при проведении ремонтных операций можно номинальный диаметр чугунного цилиндра из 82 миллиметров увеличить от 0,4 до 0,8 миллиметра. Но при этом следует учитывать максимальный предел его допустимого износа – 0,15 мм на диаметр. Коленчатый вал также изготовлен из чугуна высокой прочности. К нему выпускаются специальные вкладыши, предназначенные для ремонта, которые специально уменьшены до 1 миллиметра. На ВАЗ-2111 двигатель включен в силовой агрегат, в который также входят сцепление и коробка передач. Этот агрегат представляет собой блок единого типа, что крепится в моторном отсеке с помощью резинометаллических эластичных опор.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

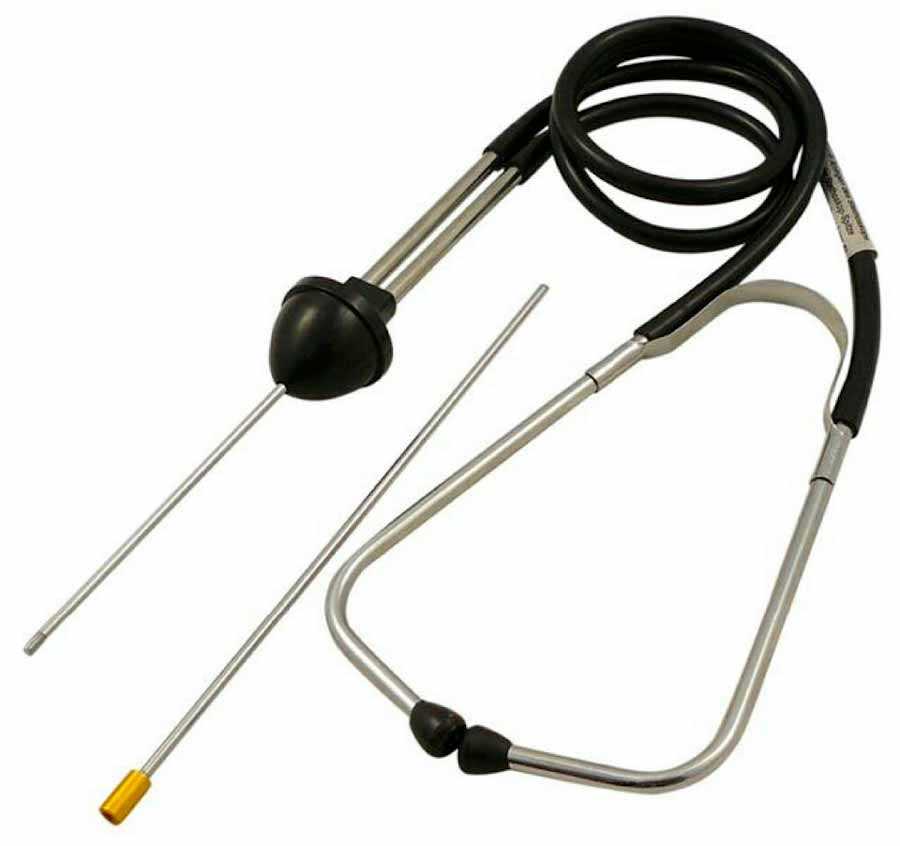

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Топливная система

Она состоит из многих составляющих: бензонасос, регулятор давления топлива, топливный фильтр, топливопровод, форсунки и рампа, благодаря которым горючее попадает в двигатель. Рампа – планка, на которой размещены форсунки и регулятор давления топлива, крепится двумя болтами к впускной трубе. Форсунки закреплены на топливной рампе, ее функция – подача горючего в двигатель. Форсунка – электромагнитный клапан, который открывается и распыляет тонкой струйкой под давлением топливо после того, как на него подается соответствующий импульс с ЭБУ. При соприкосновении с нагревателями топливо испаряется и подается через штифт иглы в камеру сгорания.

Фазы газораспределения

Сразу необходимо отметить, что легче всего необходимым образом выставить фазы газораспределения удается на снятой ГБЦ, регулируя разрезную шестерню таким образом, что бы на каждую фазу приходилось равное и равномерное открытие, впускных и выпускных клапанов.

Можно отрегулировать и на установленной головке цилиндров, собрав и методом подбора устанавливать метку распредвала, в интервале ± 1 зуб ремня (-1 зуб – преимущество» верхов», +1 зуб «низов»).

Но самым правильной регулировкой, считается регулирование фаз газораспределения, по вакуумному пьезодатчику осциллографа. Этот прибор наиболее точно показывает момент перекрытия фаз и возможность и необходимость дальнейшей регулировки. Про этот прибор необходимо спрашивать у мастеров диагностов или специалистов занимающихся «чип-тюнингом», тем более что, на инжекторной машине возникнет необходимость заменить прошивку электронного блока управления, на более подходящую, по детонации времени впрыска и др. Это даст возможность дополнительно увеличит мощность и сделает устойчивее холостой ход, на тюнингованном распредвале.

В самом конце предлагаем посмотреть видео по установке тюнинга на 8 клапанный двигатель марки ВАЗ.

https://youtube.com/watch?v=jVxqOcUpjMY

Диагностика неисправности

Определить загиб стержней (поломку) в некоторых случаях можно быстро и без инструментов.

Для этого новый ремень устанавливается по меткам, а затем коленвал тихонько прокручивается на 2-5 оборотов. Если вращаться он будет с большим трудом — элементы загнуты.
Прислушаться к глушителю и воздушному фильтру. Если сильно шипит из выхлопной системы — проблема с клапанами выпуска. И наоборот — если звук от ВФ, то неисправны впускные устройства.

Выявить поломку удастся также с помощью замера компрессии в цилиндрах — её падение укажет на проблему. Однако компрессометр выявляет лишь факт потери двигателем компрессии. Чтобы найти конкретную причину, мотористы проводят тест. Замеряют сначала компрессию одного цилиндра. Потом заливают в него небольшое количество масла, и повторно замеряют показатель. Если после добавления смазки показатель компрессии увеличивается на 1 атмосферы — неисправность связана с клапанами. А если на 2-3 пункта — это уже износ ЦПГ или залегание колец.

Для более точной диагностики рекомендуется воспользоваться пневмотестером. Это инструмент, выявляющий утечки в цилиндрах и показывающий общее состояние механики в ДВС. Подключается он через маслозаливное отверстие или свечной колодец.

Пневмотестер даёт возможность диагностировать:

состояние ЦПГ;
целостность прокладки ГБЦ;
герметичность надпоршневого пространства цилиндров.

И самое главное — плотность залегания клапанов.

Ещё один способ — вкрутить датчик разряжения (давления) в отверстие масляного щупа, которое соединено напрямую с картером. Второй датчик — синхронизационный, надо установить на первый цилиндр. Далее завести мотор. Во время воспламенения топливной смеси газы начнут прорываться в картер. Тут надо создать диаграмму изменения давления. В том цилиндре, где это происходит резче и больше — что-то, а скорее всего клапан, мешает сдерживать прорыв газов.

Пример увеличения мощности двигателя ВАЗ-2114

Расточка сёдел по внутреннему диаметру, что равносильно увеличению клапана;

Сёдла клапанов, мотор ВАЗ 2111

Новые элементы ГБЦ

Тюнинговая шестерня ГРМ

Наш новый мотор остался «не втыковым» – клапаны не достают до поршней. При проверке на стенде (датчики были отключены) результат оказался не впечатляющим.

Проверка без настройки ЭБУ

Если установить инженерную прошивку, удаётся подобрать параметры «от и до». И тогда картинка выглядит лучше…

График крутящего момента после завершения тюнинга

Все датчики, включая лямбда-зонд, в последнем случае были подключены. Удалось снять 96 «сил» при 5300 об/мин!

Как не стоит увеличивать мощность!

Не следует пытаться проводить расточку каналов. Эту операцию можно выполнить и при отсутствии шаровых фрез, но в гаражных условиях ничего не получится даже с фрезами. Суть в том, что важна точность установки фрезы – ошибка не должна превышать 1-2 мкм.
Как видите, на стоковом хэтчбеке ВАЗ-2114 увеличение мощности составило 24%, и это – без установки «люстры», «улучшенного выхлопа» и других дорогостоящих элементов.
Нет смысла покупать «гоночный распредвал», не располагая подходящей тюнинговой прошивкой.

В каких случаях нужна замена

Потеря силовым агрегатом автомобиля компрессии — основной признак неправильной работы тарельчатых деталей. Камера сгорания теряет герметизацию из-за трёх распространённых неисправностей — износа штока, прогара или загибания клапанов после встречи с поршнями.

Износ штока

Работа устройств впуска и выпуска горючей смеси — это постоянное движение по направляющим. При длительной эксплуатации, на старых моторах — стержень детали истирается. Это приводит к увеличению зазора между стенками втулок и штоком, что ухудшает работу механизма в целом. Ремонт тут подразумевает не только замену самих клапанов, но и втулок — направляющих, по которым они двигаются.

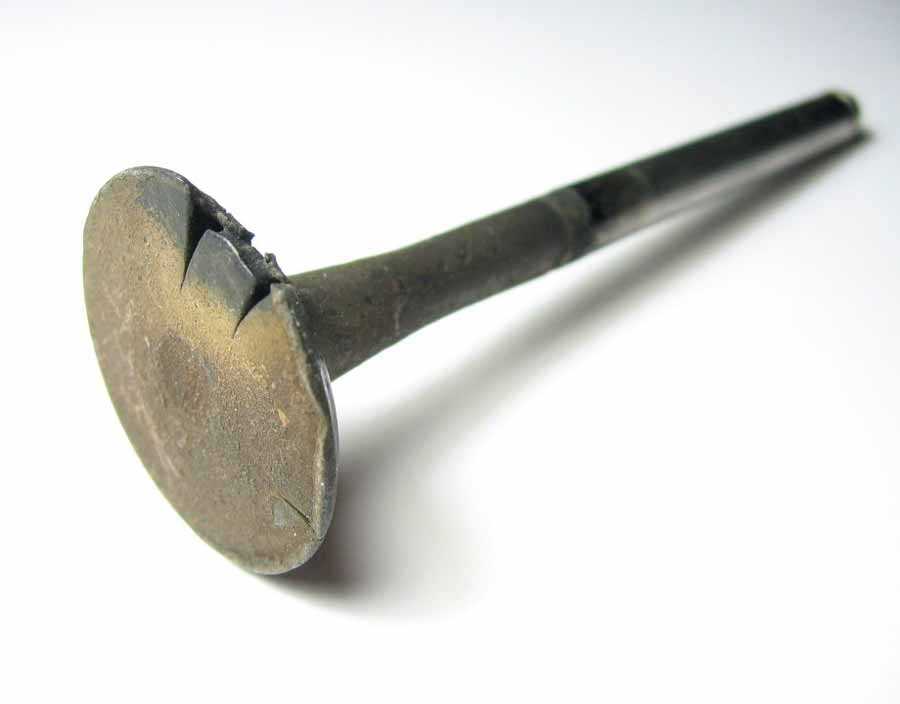

Прогар

Когда отваливается часть тарелки или на ней появляется трещина, камеры сгорания разгерметизируется в любом положении распредвала. В основном, эта неисправность присуща выпускным клапанам, так как они больше подвержены воздействию термонагрузок.

Прогар — следствие таких неполадок:

ошибочной регулировки теплозазора — если головка блока не имеет гидравлических компенсаторов;
кривой настройки фаз газораспределения, что приводит к раннему сгоранию и образованию нагара в месте прилегания — клапан ещё не бывает прижат к седлу;
обеднённой топливной смеси — из-за этого резко повышается температура в камере;
наличия детонационных моментов в ДВС;
заводского брака изделий.

Большей частью, устранение последствий прогара подразумевает замену сёдел, что крайне сложно осуществить в домашних условиях. Для этого нужна выпрессовка/запрессовка.

Загиб

Ситуация, возникающая из-за обрыва ремня ГРМ или перескакивания звёздочек цепи, а также её растягивания. Когда это случается, распредвал стопорится, а коленвал продолжает вращаться. Элементы впуска/выпуска опускаются в цилиндр, ударяясь о поршни, которые в этот момент поднимаются. Скорость движения поршней выше, чем у опускающихся тарельчатых механизмов, поэтому стержень ломается или сгибается. ДВС полностью останавливается — если по незнанию завести его и продолжить эксплуатировать, это спровоцирует более серьёзную поломку.

Какие автомобили поддаются «чиповке»?

Все дело в том, что на них используются микросхемы, в которых используется слишком простейший алгоритм работы, не позволяющий усовершенствовать их параметры. Кроме того, они не имеют специальных выходов для подключения специальных программ.

Что касается инжекторных систем, выпущенных до 2000 года, то они поддаются «чипованию» только после замены основной электрической платы. Именно после этого периода появились системы впрыска, которые легко поддаются программному тюнингу.

Сколько мощности прибавляет мотору

Естественно, мощность автомобиля ограничивается объемом силовой установки, а также наличием или отсутствия турбины. Чип-тюнинг же позволяет просто улучшить работу мотора и сделать ее более продуктивной. При этом, возможно увеличение мощности, примерно от 3 до 35%.

Существует много мифов и легенд о том, что чиповка позволяет прибавить до 50% мощности. Даже если это и так, то, скорее всего, такой мотор очень быстро исчерпал бы все свои ресурсы.

Минусы программной модернизации двигателя

Прежде чем «чиповать» двигатель, владелец должен тщательно подсчитать все затраты, которыми чреват этот вид тюнинга. К примеру, самый распространенный недостаток «чиповки» — это снятия автомобиля с гарантии. Под этим подразумевается то, что ответственность за все действия совершенные в отношении ЭБУ вы берете на себя, а не автопроизводитель. Кроме того, есть вероятность снижения ресурса катушки зажигания.

При увеличении мощности мотора можно увеличить его расход топлива, соответственно при снижении расхода, мотор потеряет мощность. Поэтому заранее подумайте, что вы хотите ожидать от чип-тюнинга и чем вы готовы за это заплатить.

Как устроен двигатель ВАЗ-2114

Главная особенность рассматриваемого типа двигателей – наличие инжекторной системы. Двигатель четырехцилиндровый, с двумя клапанами (впускной и выпускной) на каждом из чугунных цилиндров.

На ВАЗ 2114 устанавливалось несколько видов двигателей. К 8-клапанным двигателям, которые можно встретить на этой модели авто, относятся:

ВАЗ-2111 – его объем составляет 1,5 л, предельная мощность — 78 л.с, максимальный момент силы — 116 Нм.
ВАЗ-21114 – 1,6 л, мощность 80-84 л.с., максимальный момент силы – 125 Нм.
ВАЗ-11183 – 1,6 л, максимальная мощность 81-82 л.с, наибольший момент силы – 132 Нм. Этот вид двигателя встречается и с 16 клапанами, однако мы рассматриваем 8-клапанный.

Ресурс двигателя ВАЗ-2114, по данным производителя, составляет 150 тыс. км. При бережном обращении и доработке движка безопасным способом, этот ресурс можно продлить.

Для того, чтобы улучшить мощность и другие показатели работы двигателя, необходимо произвести его доработку – тюнинговать.

Какие автомобили поддаются «чиповке»?

Сколько мощности прибавляет мотору

Минусы программной модернизации двигателя

Мощность и экономичность

Эти два критерия зачастую становятся определяющими в выборе автомобиля. Каждый владелец авто хочет чтобы его машина была не только мощной, но и экономной в обслуживании. И для того чтобы разобраться какой из двигателей лучше, необходимо сначала разобраться в особенностях устройства 8 и 16-клапанного двигателя по отдельности.

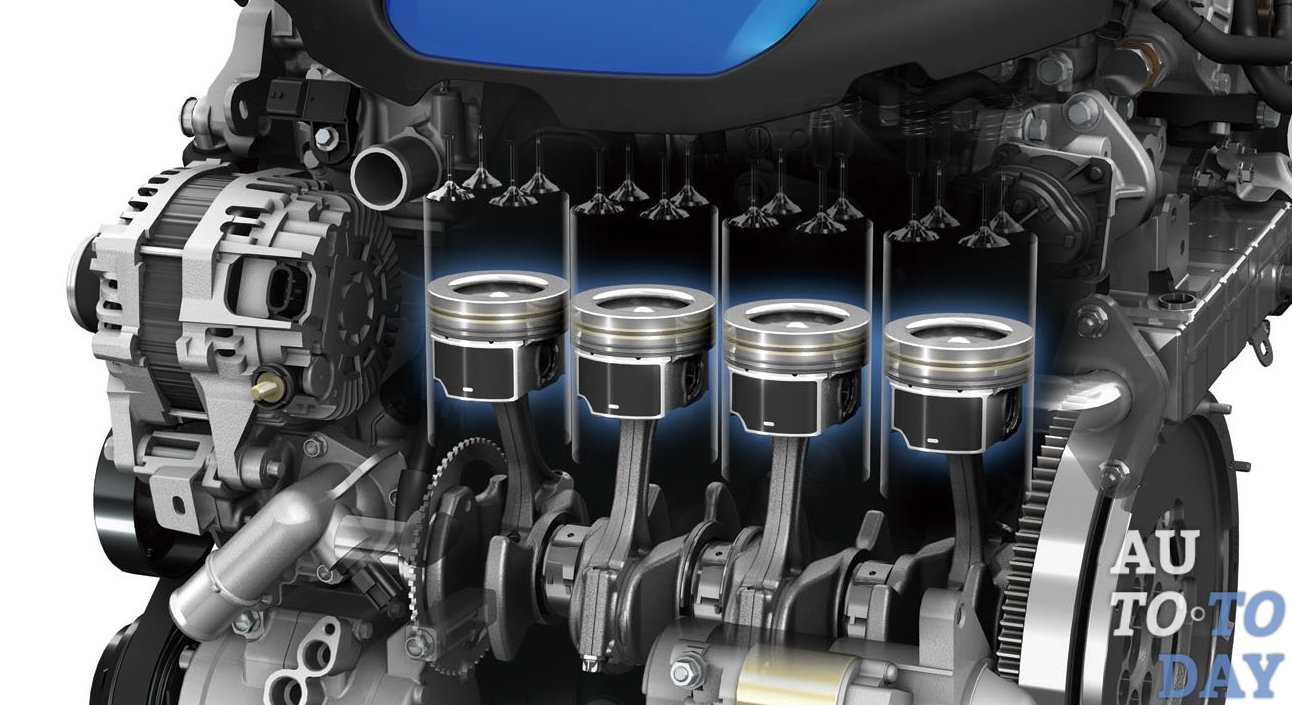

Восьмиклапанный двигатель состоит из 4 цилиндров, на каждый из которых приходится по два клапана — один для впрыска топлива в цилиндр, другой для отвода отработанных газов.

Устройство 8-ми клапанного двигателя приводятся в движение посредством механизма на основе цепи или ремня. Простота конструкции восьмиклапанного двигателя и есть его отличительная черта.

Двигатель на 16 клапанов характеризуется более сложной конструкцией. В отличии от 8-клапанного двигателя, здесь не один а два распределительных вала. Это значит что на один цилиндр приходится в два раза больше клапанов: по два на впрыск топлива и два на выпуск отработанных газов.

Важно!
Для тех кто не знает как определить сколько клапанов в двигателе совсем не обязательно «нырять» в недра двигателя. Количество клапанов авто указано на клапанной крышке двигателя.. Техническая сторона вопроса понятна, теперь поговорим о том, какие же достоинства и недостатки 8 и 16-клапанных двигателей?

Техническая сторона вопроса понятна, теперь поговорим о том, какие же достоинства и недостатки 8 и 16-клапанных двигателей?

С одной стороны восьмиклапанный двигатель имеет более простую конструкцию,
а значит его достаточно просто ремонтировать. Но из-за небольшого количества клапанов процесс впрыска и отвода газов происходит намного медленней. Это негативно влияет не только на скорость и мощность движка, но и на расход топлива. Уровень шума двигателя зависит от того сколько установлено гидрокомпенсаторов в 8 клапанном двигателе, и обычно конструкция восьмиклапанника не утяжеляется таким сложным механизмом.

на 16 клапанов способен развить большую скорость
, в отличии от 8-клапанного. Кроме того, регулировка клапанов происходит автоматически, поэтому не требует вмешательства водителя, в то время как владельцы 8-клапанных двигателей должны делать это вручную. Маленький расход топлива также является достаточно важным преимуществом 16-клапанного двигателя.

Но сложность конструкции, наличие гидрокомпенсатора и двух распределительных валов заметно бьет по карману владельца авто и усложняют ремонт движка.

Знаете ли вы?
Владельцы 16-клапанного двигателя обращаются в СТО чаще, чем владельцы авто с 8-клапанным двигателем. Это объясняется тем, что на 16-клапанный двигатель приходится больше нагрузки чем на его оппонента.

Конструкция моторов внутреннего сгорания

«Сердце» любого авто состоит из двух частей – блока цилиндров и головки (ГБЦ). Первый представляет собой литой корпус из чугуна либо алюминия с каналами для смазки и охлаждающей жидкости. По оси блока сделаны отверстия большого диаметра – цилиндры (4 или 6 шт.) со стальными гильзами, внутри которых движутся поршни.

Устройство ДВС нельзя назвать слишком сложным. Если досконально разобраться в расположении и роли основных деталей, многое становится понятно. Блок цилиндров служит базой для крепления следующих элементов:

снизу на подшипниках скольжения прикручен коленчатый вал, сообщающийся с трансмиссией (коробкой передач);
на идентичных подшипниках к коленвалу крепятся шатуны – их число равняется количеству цилиндров;
на концах шатунов посредством пальцев закреплены поршни с тремя кольцами каждый, первое – маслосъемное, оставшиеся два – компрессионные;
на одном конце коленчатого вала установлен зубчатый маховик для вращения стартером, на втором – шкив, приводящий в движение газораспределительный механизм и прочие агрегаты;
снизу к отдельному фланцу прикручен масляный насос, подающий моторную смазку в каналы двигателя;
нижняя часть блока закрыта поддоном картера, где содержится основной запас масла;
со стороны шкива в корпус вмонтирована помпа – насос, обеспечивающий циркуляцию охлаждающей жидкости.

Сверху к блоку прикручена алюминиевая головка цилиндров, уплотнением данного соединения служит специальная прокладка. На нижней плоскости детали выполнены углубления – камеры сгорания – с отверстиями для клапанов и свечей зажигания. Строение ГБЦ двигателя включает такие элементы:

кулачковый распределительный вал, крутящийся на подшипниках скольжения, стоит на верхней части головки;
в отверстиях камер сгорания установлены впускные и выпускные клапаны тарельчатого типа, удерживаемые пружинами;
между кулачками распредвала и штоками клапанов предусмотрены компенсаторы, автоматически регулирующие тепловые зазоры;
на конце распределительного вала закреплен шкив, сообщающийся с главной шестерней коленвала посредством ременной либо цепной передачи;
сверху газораспределительный механизм закрыт клапанной крышкой, оснащенной горловиной для заливки масла.

К газораспределительному механизму относятся клапаны, гидрокомпенсаторы и распредвал с цепной (ременной) передачей.
