Что такое пгу на грузовике

Замена и установка

Для замены рассматриваемого узла выполняют следующие манипуляции:

  • Проводится стравливание воздуха из ПГУ КамАЗа-5320.
  • Сливается рабочая жидкость либо перекрывается слив при помощи пробки.
  • Демонтируется прижимная пружина вилки рычага включения сцепления.
  • От устройства отсоединяются подводящие воду и воздух трубы.
  • Откручиваются финты крепления к картеру, после чего агрегат демонтируется.

После замены деформированных и негодных элементов, система проверяется на герметичность в гидравлической и пневматической части. Сборка производится следующим образом:

  • Совмещают все фиксирующие отверстия с гнездами в картере, после чего закрепляется усилитель при помощи пары болтов с пружинными шайбами.
  • Подсоединяется гидравлический шланг и воздушный трубопровод.
  • Монтируется оттяжный пружинный механизм вилки выключения узла сцепления.
  • В компенсационный резервуар наливают тормозную жидкость, после чего прокачивают систему гидравлического привода.
  • Проверяют повторно герметичность соединений на предмет подтекания рабочей жидкости.
  • Регулируется, при необходимости, величина зазора между торцевой частью крышки и ограничителем хода активатора делителя передач.

ПГУ КамАЗ: Устройство и принцип работы

Прикладываемые усилия, необходимые для рабочих процессов грузовика, пропорциональны габаритам машины. ПГУ КамАЗ, снижает нагрузку, необходимую для функционирования важнейшего элемента в управлении автомобилем, сцеплении.

Непосвященный пользователь вряд ли оценит узел, ведь без усилителя схема переключения передач и рабочее состояние автомобиля не пострадают. Однако, непосредственный участник управления, знает истинную цену механизма. С отсутствием ПГУ возрастает утомляемость водителя, и снижается манёвренность техники. Как следствие, страдает безопасность на дорогах и увеличивается количество аварийных ситуаций, а это уже человеческие жизни.

Неисправности ПГУ КамАЗ

Осмотр и проверка работоспособности ГПУ проводятся совместно с механизмом сцепления. Регламент проведения манипуляций расписан в документации к каждому автомобилю. Усилитель проверяют на утечки масла, воздуха, контролируют усилия затяжек креплений. Регулируют ход ножного рычага посредством положения сферической гайки, проверяют уровень жидкости в гидравлическом бачке. В случае серьёзных поломок, меняют или делают ремонт ПГУ КамАЗ.

Замена сопровождается манипуляциями:

  • Открыть перепускной клапан для выхода воздушных масс;
  • Снять пружинный механизм, прижимающий рычаг вала вилки деактивации сцепления;
  • Удалить смазку из гидравлического контура;
  • Отсоединить патрубки пневматики и гидравлики;
  • Снять ПГУ.

Демонтированный ПГУ КамАЗ:

После демонтажа проверяют техническое состояние деталей и узлов ПГУ

Внимание уделяют уплотнениям и зеркалу цилиндра – поверхность без следов механического воздействия. Кроме того, проводится замер внутреннего поперечника на соответствие установленным допускам и посадкам

Отремонтированный или вновь приобретённый усилитель монтируют на место, выполняя действия в обратном порядке. После монтажа проверяют герметичность гидравлики и пневматики. Для этого заполняют контур жидкостью в необходимом объёме.

Как правило, усилитель работает без проблем от пяти до десяти лет. В случае поломок, целесообразней заменить изделие новым. ПГУ ремонтируют при лёгких или несерьёзных дефектах. Причины отказа ПГУ КамАЗ, возможные неисправности и их устранение выполняются на оборудовании, работниками сервиса.

Часто наблюдаемые поломки:

  • Под воздействием масла разбухли резиновые уплотнители, как следствие, заклинило поршень ПГУ;
  • Клапан выпуска не пропускает, либо пропускает в недостаточном объёме воздушные массы;
  • Наличие в контуре гидравлики пузырьков воздуха, как следствие, провалы в работе ножного рычага.

Преимущества и недостатки парогазовых установок (ПГУ)

Парогазовые установки (ПГУ) — относительно новый тип электростанций, работающих на газе, жидком или твердом топливе. Парогазовые установки (ПГУ) предназначены для получения максимального количества электроэнергии.

Общий электрический КПД парогазовой установки составляет ~ 58-64%. Для сравнения, у работающих отдельно паросиловых установок КПД обычно находится в пределах 33-45%, в стандартных газотурбинных установках КПД составляет ~ 28-42%.

Преимущества ПГУ

  • Низкая стоимость единицы установленной мощности
  • Парогазовые установки потребляют существенно меньше воды на единицу вырабатываемой электроэнергии по сравнению с паросиловыми установками
  • Короткие сроки возведения (9-12 мес.)
  • Нет необходимости в постоянном подвозе топлива ж/д или морским транспортом
  • Компактные размеры позволяют возводить непосредственно у потребителя (завода или внутри города), что сокращает затраты на ЛЭП и транспортировку эл. энергии
  • Более экологически чистые в сравнении с паротурбинными установками

Недостатки парогазовых установок

  • Низкая единичная мощность оборудования (160-972 МВт на 1 блок), в то время как современные ТЭС имеют мощность блока до 1200 МВт, а АЭС 1200-1600 МВт.
  • Необходимость осуществлять фильтрацию воздуха, используемого для сжигания топлива.
  • Ограничения на типы используемого топлива. Как правило в качестве основного топлива используется природный газ, а резервного — мазут. Применения угля в качестве топлива абсолютно исключено. Отсюда вытекает необходимость строительства недешевых коммуникаций транспортировки топлива — трубопроводов.

В списке систем, генерирующих электрическую и тепловую энергию на современных предприятиях, числятся парогазовые установки электростанции

. Они являются комбинированными по своему принципу действия и включают 2 базовых этапа:

  1. сжигание исходного топлива (газа) и за счет этого вращение газотурбинной установки;
  2. нагревание продуктами сгорания, образовавшимися в первой стадии, воды в котле-утилизаторе с образованием водяного пара, используемого в паровой турбине, активирующей паросиловой электрогенератор.

За счет рационального использования теплоты, получаемой при сжигании топлива, удается сэкономить топливо, на 10 % увеличить экономичность системы, в разы повысить КПД оборудования, на 25 % снизить расходы.Работа парогазовой установки

становится возможной за счет использования в качестве исходного топлива либо природного газа, либо продуктов нефтяной отрасли (в частности – ДТ). Конфигураций оборудования, в зависимости от его мощности и специфики применения может быть несколько. Так производители могут совмещать обе турбины на едином валу, комплектуя эту комбинацию двухприводным генератором. Преимущество такого устройства – в наличии в его арсенале 2 режимов работы: простого газового цикла и комбинированного.

Несмотря на достаточное сложное устройство, парогазовая установка (ПГУ)

имеет очень важную особенность, выделяющую ее на фоне прочих систем генерации электричества. Речь идет о рекордно высоком коэффициенте полезной деятельности, составляющем в отдельных случаях свыше 60 %.

Каким образом можно отрегулировать ПГУ КАМАЗ

Финишным этапом восстановления устройства является регулировка ПГУ КАМАЗ. Для этого необходимо обеспечить полный ход толкателя пневматического усилителя не меньше 25 мм. Потому как при низком показателе сцепление полностью отключается. Таким образом, полный ход толкателя тестируется нажатием педали сцепления с усилием до упора.

Если ход не на должном уровне, то повторно тестируется показатель жидкости в бачке основного цилиндра привода сцепления и свободный ход. Если обнаруживается необходимость, то удаляется воздух из гидросистемы

Чтобы ПГУ служило качественно и надежно, важно не забывать об его своевременном ремонте и техобслуживании

Пневматический гидроусилитель рулевого управления на КамАЗе – важный механизм системы сцепления, который предназначен для уменьшения нагрузки на педаль, оказываемую водителем автомобиля. Как прокачать ПГУ на КамАЗе, чтобы восстановить функциональность системы сцепления? Данное устройство необходимо время от времени прокачивать, в том числе и во время регулировки сцепления. Узел подвергается серьезному давлению, следовательно, с ним часто возникают проблемы – например, посторонние шумы или треск, пробуксовка и т.д.

Как прокачать

Прокачать правильно ПГУ можно двумя способами. Первый – при помощи самодельного нагнетателя. Прокачка ПГУ на МАЗе производится следующим образом:

  1. Изготовить самодельный нагнетательный прибор из пластиковой бутылки емкостью 0,5-1,0 л. В крышке и донной части сверлятся отверстия, в которые затем устанавливаются ниппели от бескамерных шин.
  2. Из детали, смонтированной в донце емкости, требуется удалить золотниковый клапан.
  3. Заполнить бутылку свежей тормозной жидкостью на 60-70%. При заливке следует закрыть отверстие в клапане.
  4. Соединить емкость шлангом со штуцером, установленным на усилителе. Для подключения используется клапан без золотника. Перед установкой магистрали требуется снять защитный элемент и ослабить штуцер, повернув на 1-2 оборота.
  5. Подать сжатый воздух в бутылку через клапан, установленный в крышке. Источником газа может служить компрессор с пистолетом для подкачки шин. Установленный на узле манометр позволяет контролировать давление в емкости, которое должно находиться в пределах 3-4 кгс/см².
  6. Под воздействием давления воздуха жидкость поступает в полости усилителя и вытесняет имеющийся внутри воздух.
  7. Процедура продолжается до момента исчезновения пузырьков воздуха в расширительном бачке.
  8. После заполнения магистралей необходимо закрутить штуцер и довести уровень жидкости в бачке до требуемого значения. Нормальным считается уровень, расположенный на 10-15 мм ниже кромки заливной горловины.

Допускается обратная методика прокачки, когда жидкость подается под давлением в бачок. Заливка продолжается до момента прекращения выхода пузырьков газа из штуцера (предварительно открученного на 1-2 оборота). После заправки клапан затягивается и закрывается сверху защитным резиновым элементом.

Со вторым методом подробно можно ознакомиться, посмотрев видео ниже, а инструкция прокачки довольна проста:

  1. Ослабить шток и заполнить бак рабочей жидкостью.
  2. Открутить прокачной штуцер и подождать 10-15 минут, чтобы жидкость слилась самотеком. Подставьте под струю ведро или таз.
  3. Отвести шток от рычага, и вдавить его с силой до упора. Жидкость будет активно течь из отверстия.
  4. Не допуская выхода штока, закрутить штуцер.
  5. Отпустить штуцер для его возвращения в исходное положение.
  6. Заполнить бак тормозной жидкостью.

После прокачки сцепления ПГУ рекомендуется проверить состояние штоков, которые не должны иметь деформации. Дополнительно проверяется положение датчика износа тормозных накладок, стержень которого не должен выступать за пределы корпуса пневматического цилиндра более чем на 23 мм.

После этого требуется проверить работу усилителя на грузовике с работающим двигателем. При наличии давления в пневматической системе автомобиля необходимо утопить педаль до упора и проконтролировать легкость переключения скоростей. Передачи должны переключаться легко и без постороннего шума. При установке коробки с делителем требуется проверить работу привода узла. В случае некорректного функционирования необходимо отрегулировать положение управляющего кронштейна.

Как прокачать ПГУ на Урале-4320

Когда заменяется тормозная жидкость либо ремонтируется гидравлическая часть привода, система прокачивается в такой последовательности:

  • в компенсационный бак вливается тормозная жидкость;
  • снимается колпак, защищающий клапан, на этот клапан надевается шланг прокачки, затем клапан отворачивается на 50-75% оборота, а шланг с одной стороны погружают в прозрачную ёмкость, в которой уже содержится тормозная жидкость;
  • ослабляется гайка, в момент возникновения первых же капель тормозной жидкости она затягивается;
  • выжимается сцепление, клапан должен быть открытым, затем педаль постепенно отпускается после закрытия клапана до момента прекращения выхода воздушных пузырьков из шланга. Когда воздушные пузырьки с жидкостью прекращают выходить, клапан прокачки затягивается.

Во избежание засасывания воздуха основным цилиндром во время прокачки необходимо обеспечивать содержание жидкости внутри компенсационного бака на уровне более 50% объёма этого бака, кончик шланга должен находиться всё время в жидкости.

Признак того, что ПГУ прокачан полностью — внезапное повышение усилия, прикладываемого на педаль, во время передвижения её на 3,5-4 см с момента выбора свободного хода.

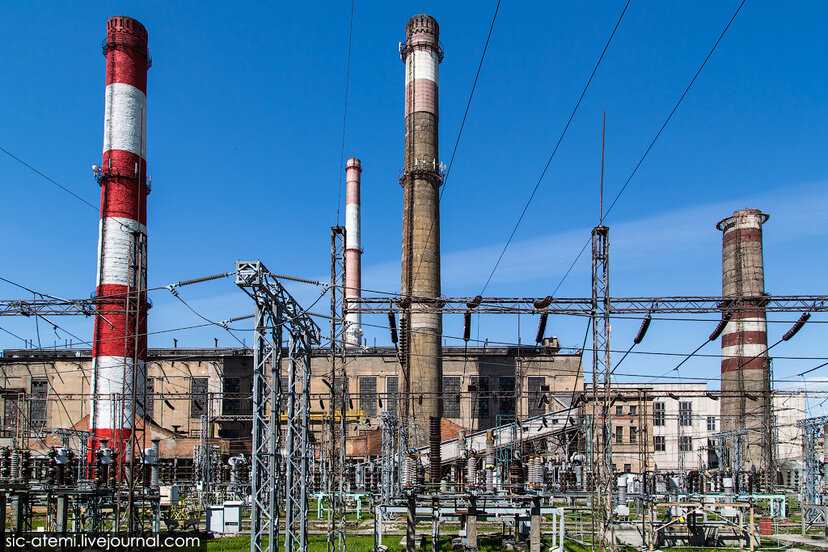

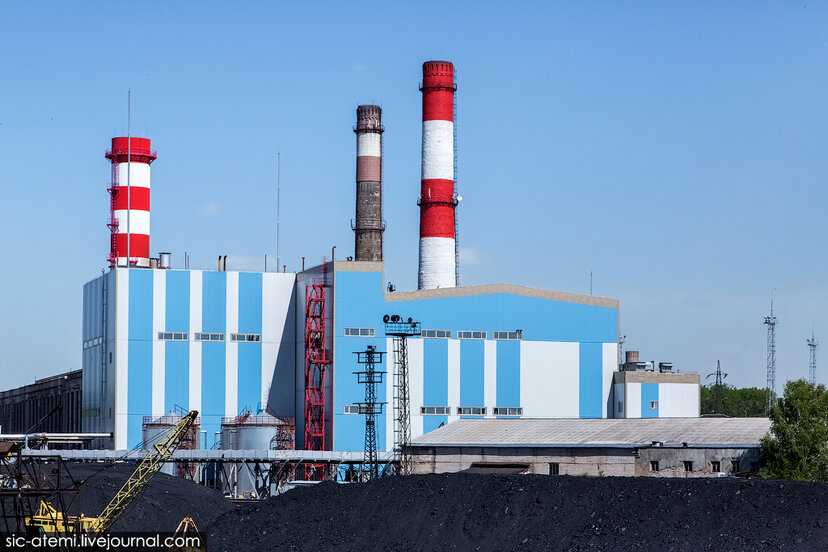

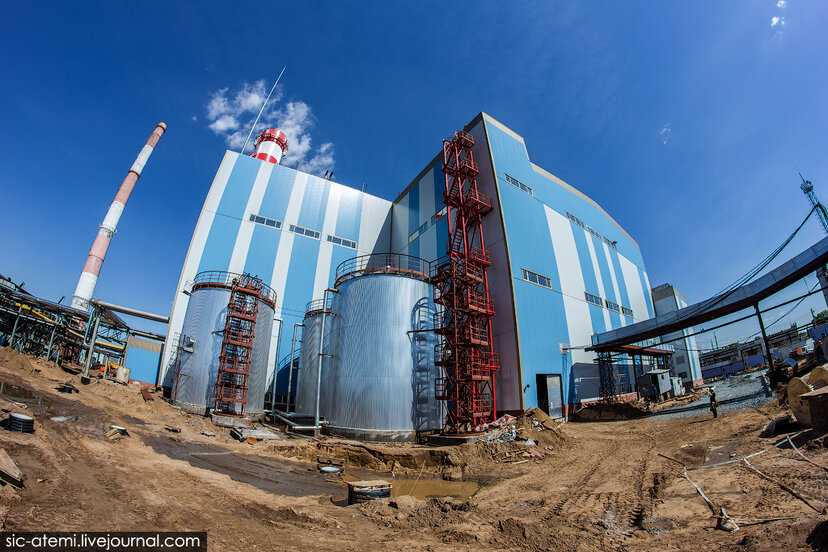

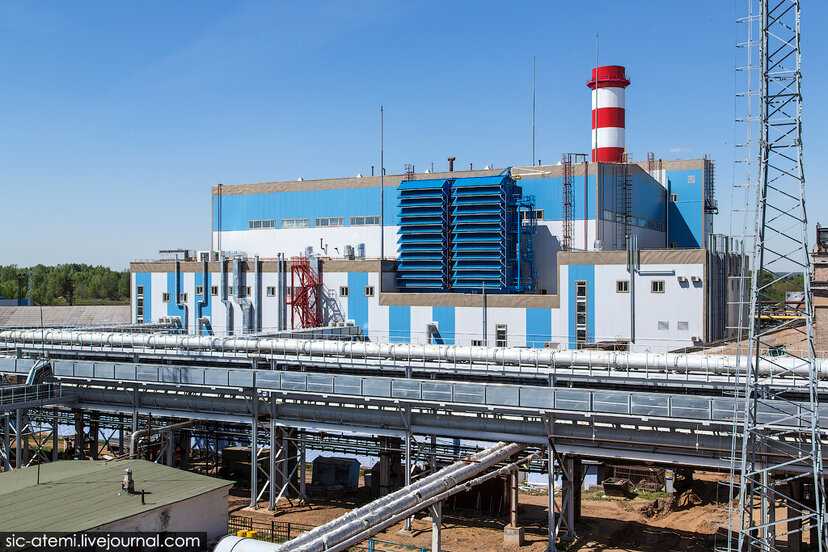

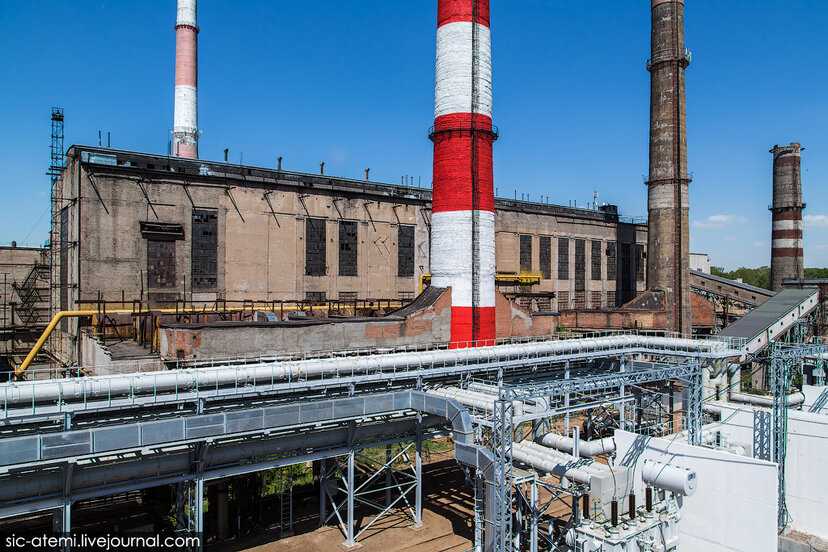

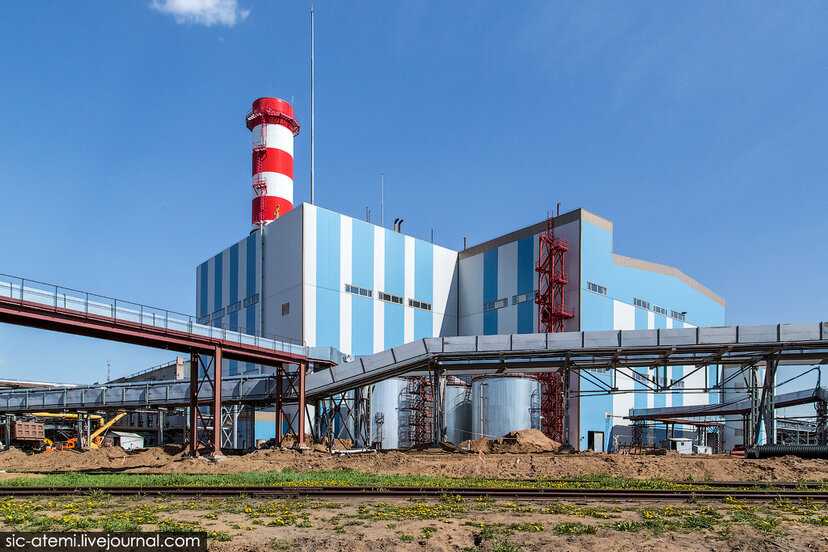

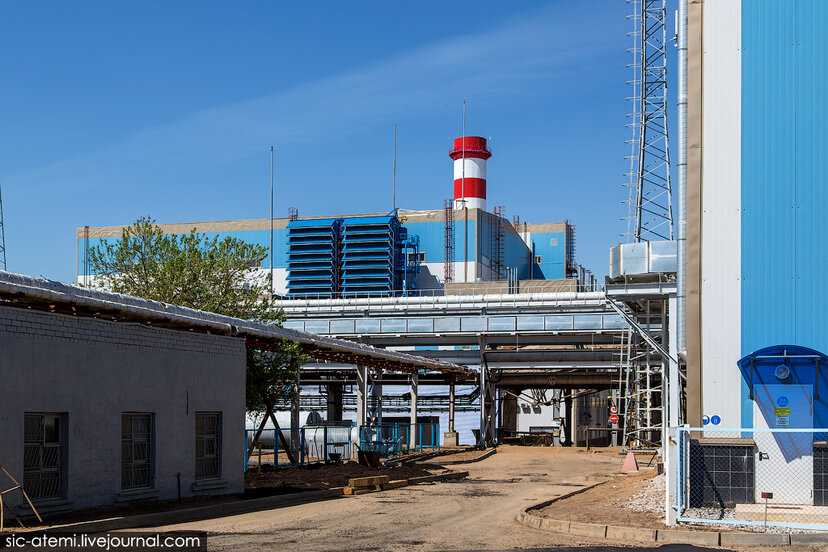

Парогазовая установка на Кировской ТЭЦ-3

Электрическая мощность парогазовой установки — 230 МВт, тепловая — 136 Гкал/ч.

Вводимая парогазовая установка — самое экономичное и экологичное генерирующие оборудование в Кировской области.

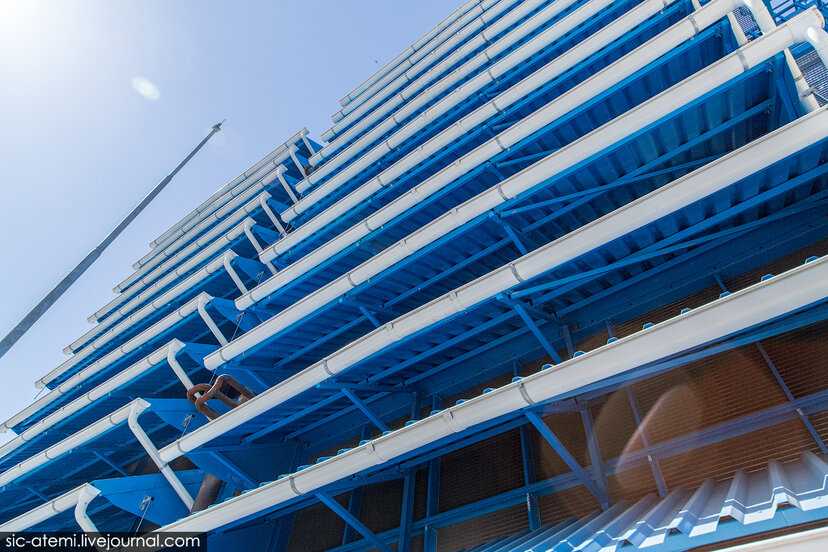

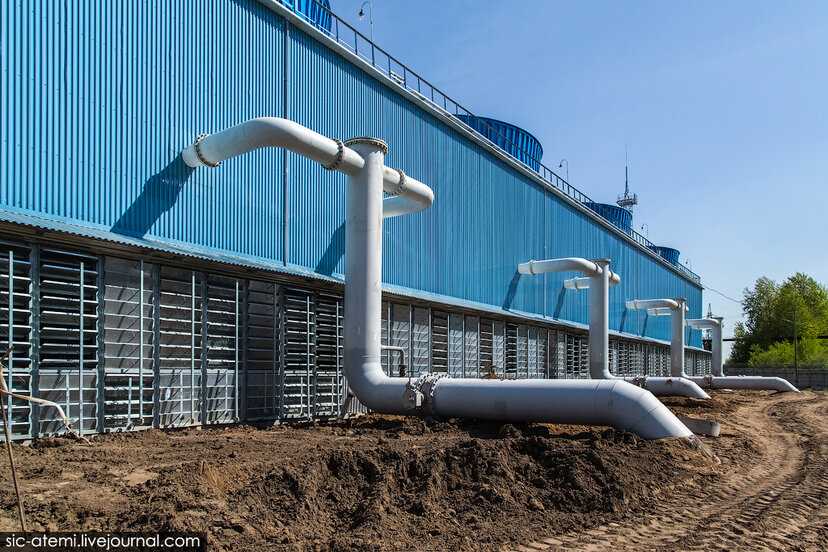

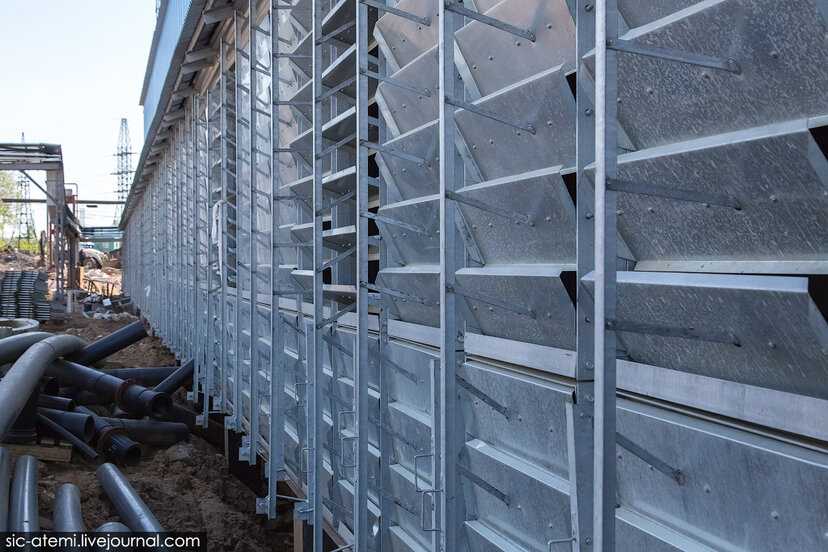

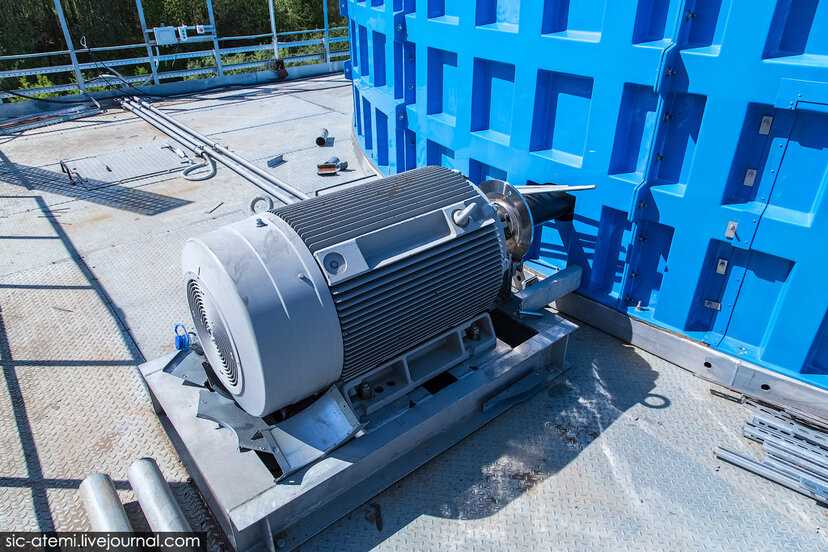

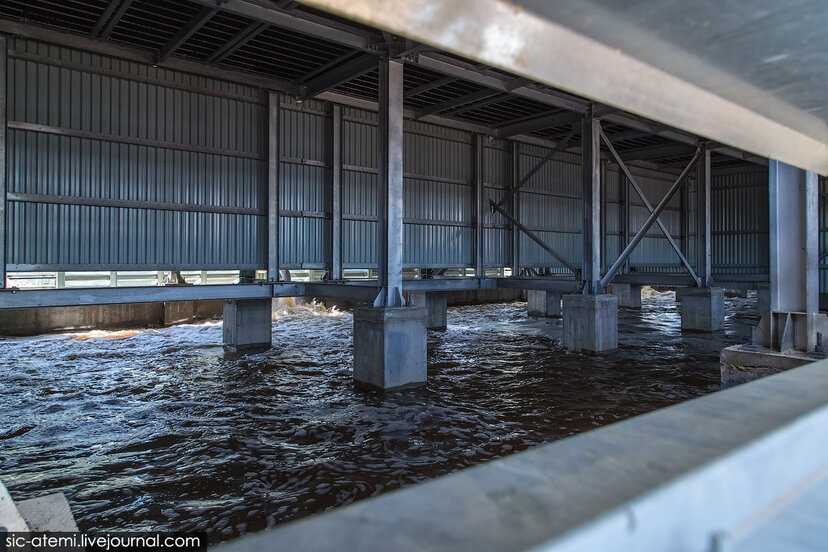

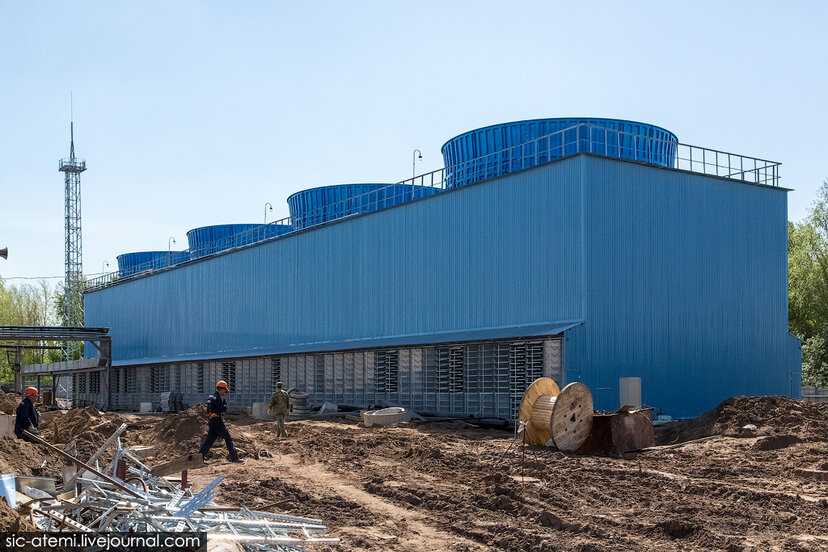

Отличительная особенность станции — использование первой в регионе градирни вентиляторного типа.

Теперь пройдемся по этапам получения энергии.

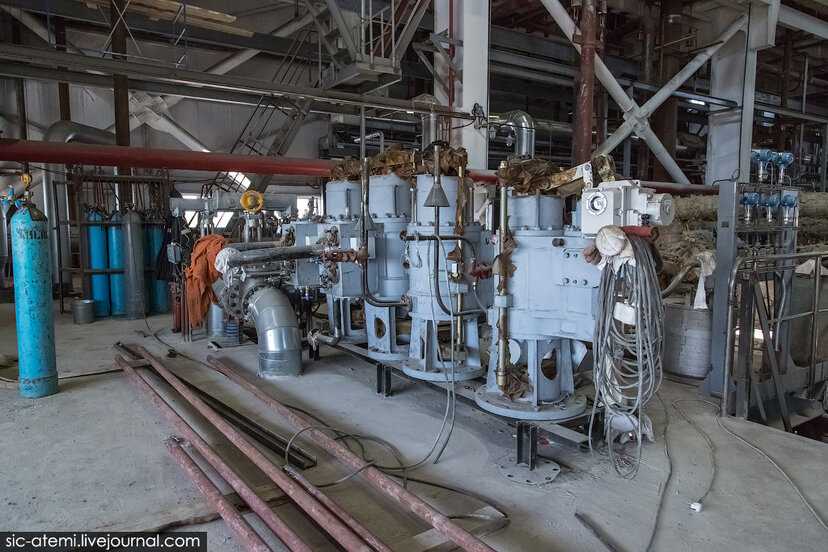

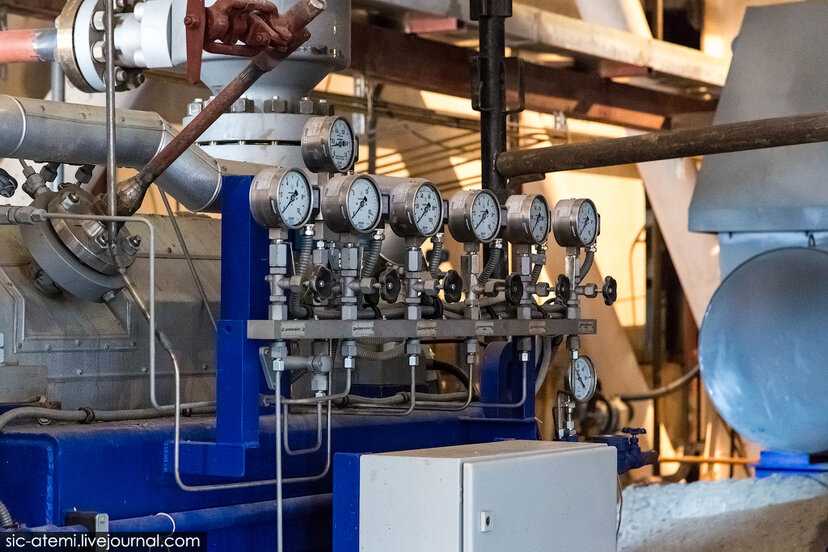

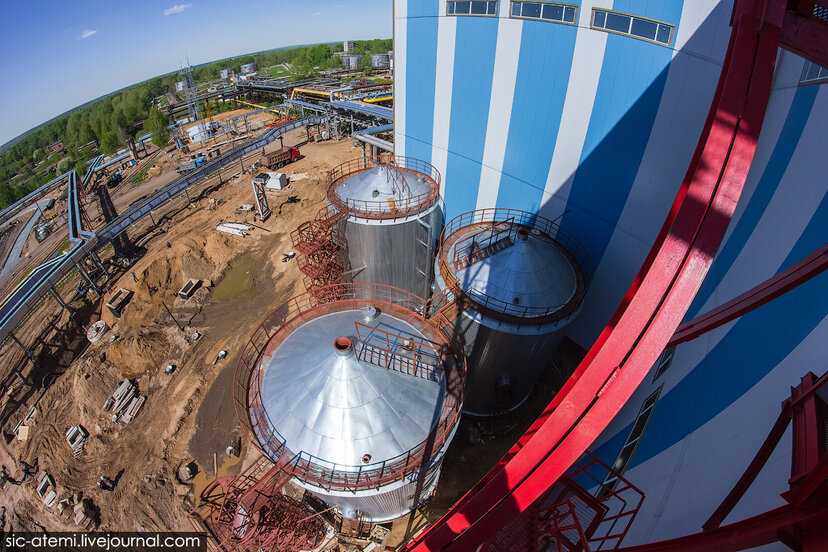

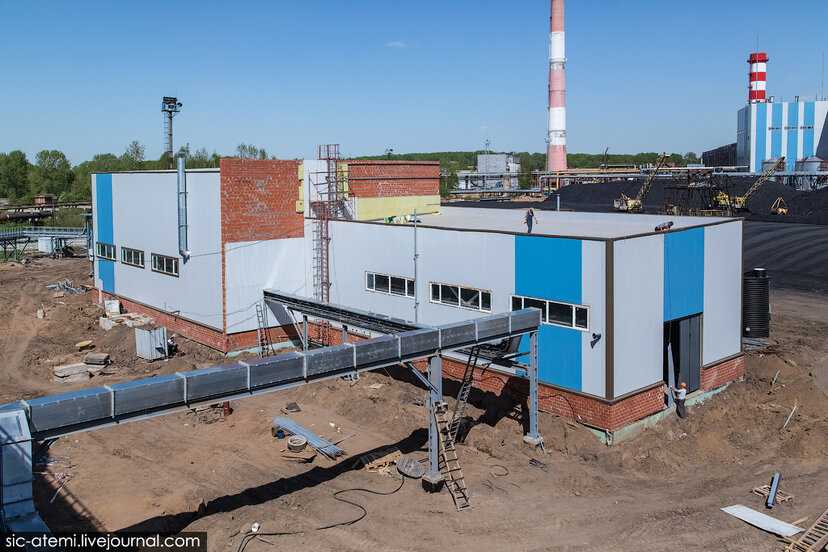

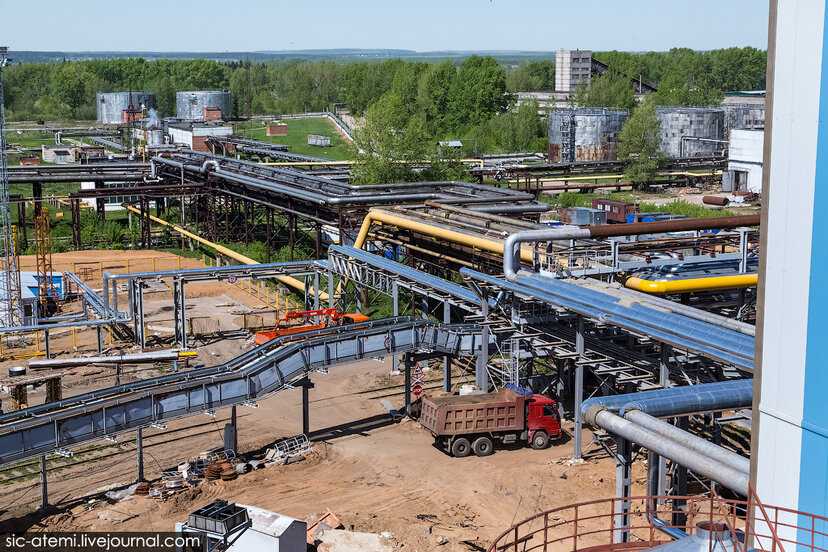

Топливо для ПГУ (газ) подается сначала на пункт подготовки газа, а потом по эстакаде попадает в турбину.

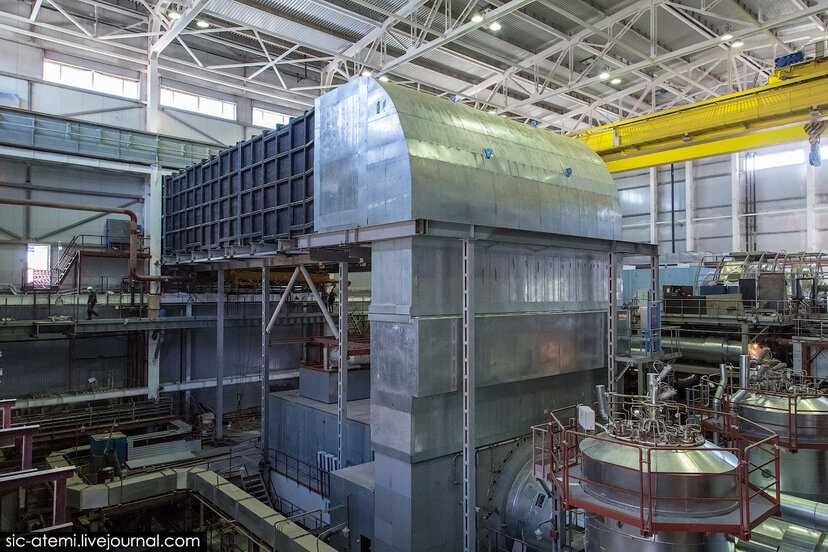

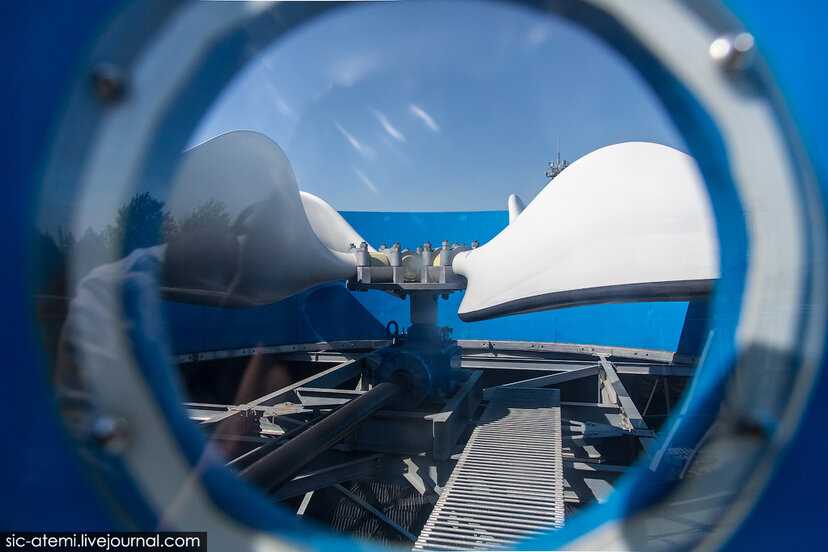

Сверху к газовой турбине подводится очищенный воздух от комплексного очистительного устройства. При этом требования к чистоте воздуха такие, что внутрь воздуховода персонал может войти только в халатах и без обуви. Этот воздух после специальной обработки намного чище того которым мы дышим.

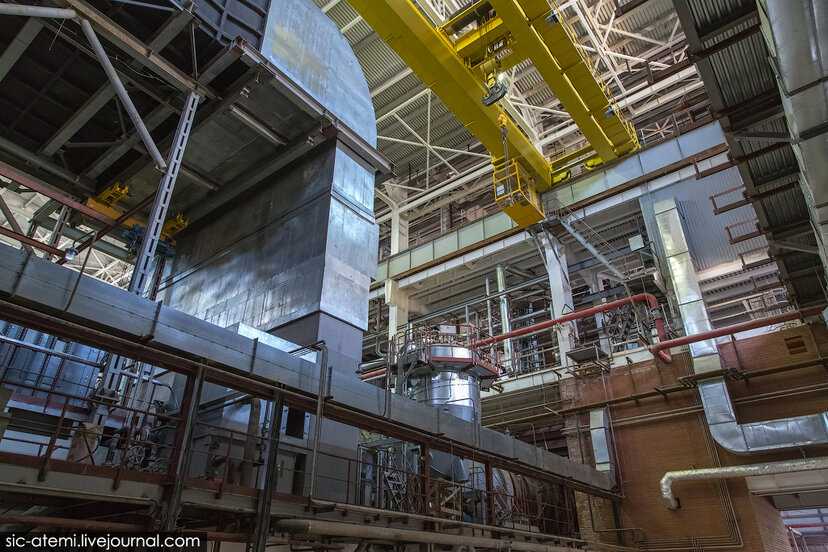

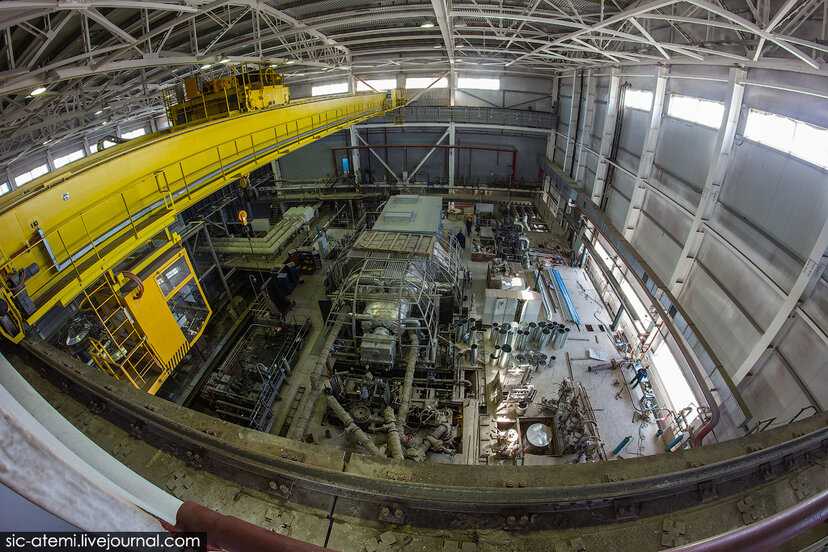

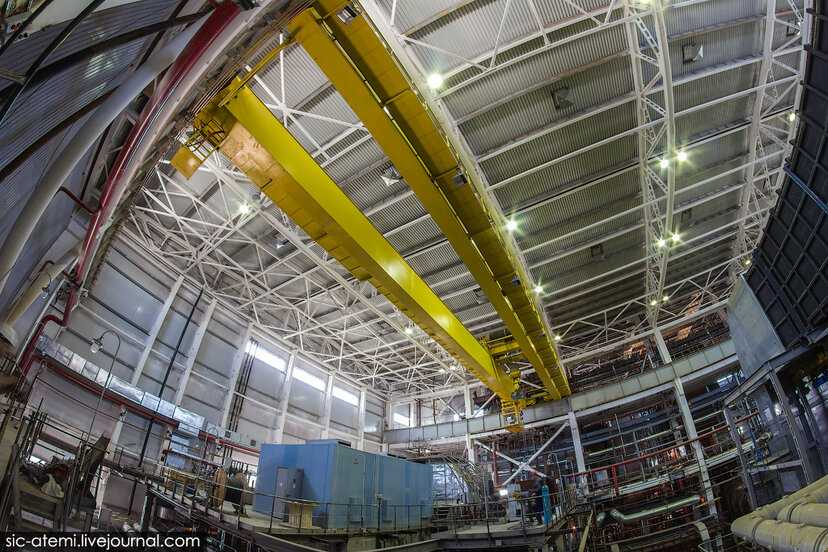

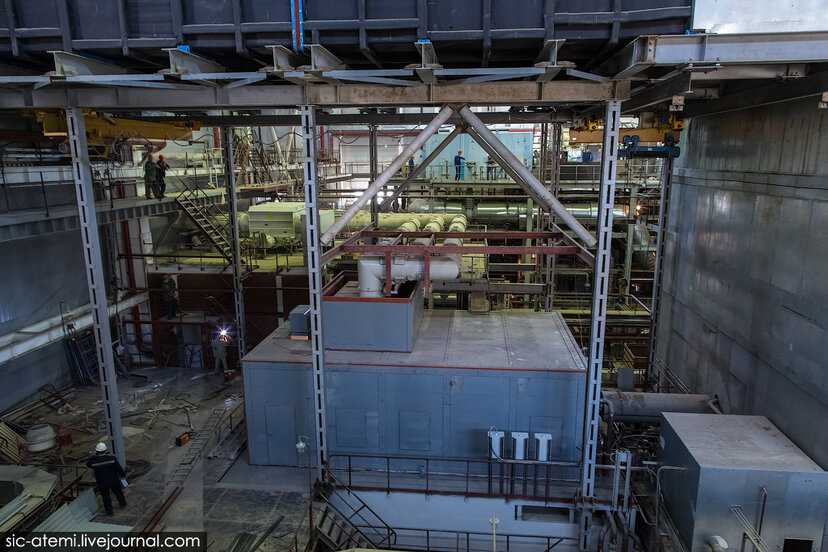

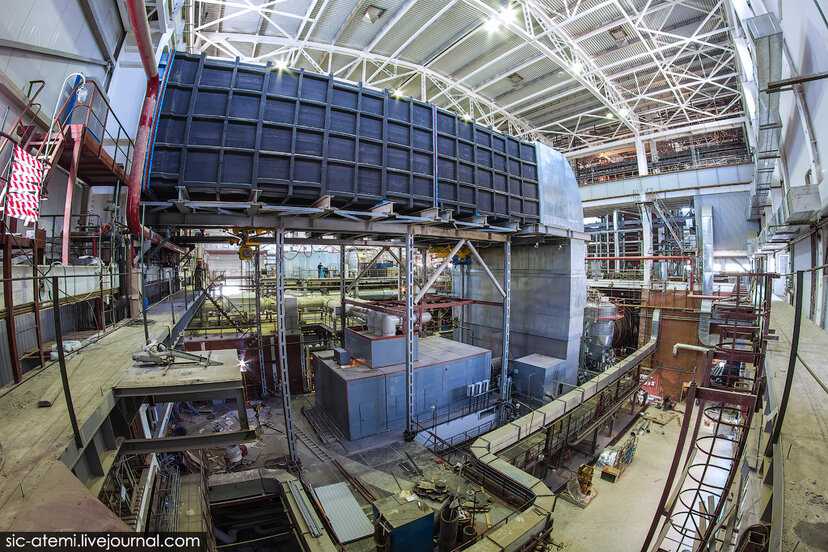

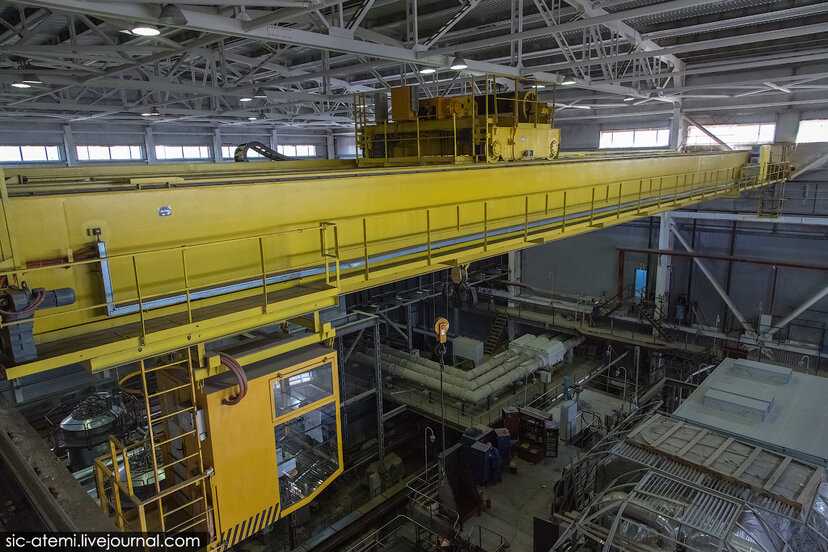

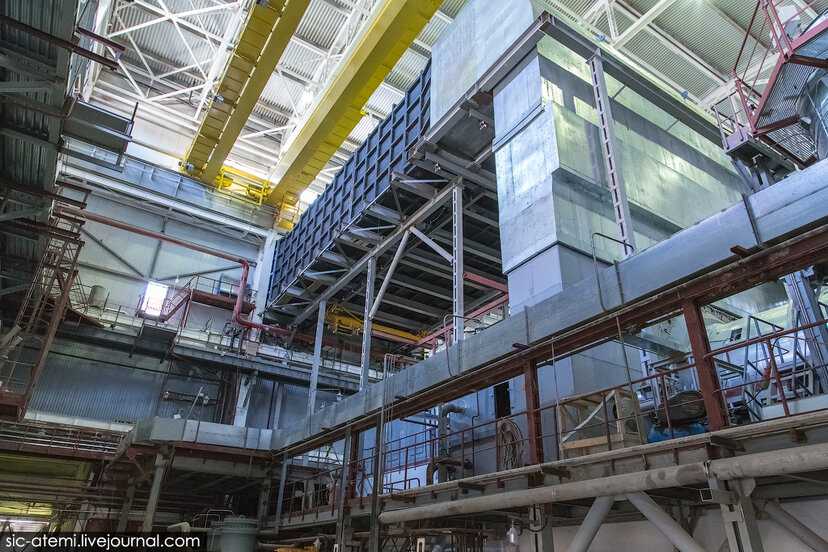

Конструкция внутри здания по размерам сопоставима с двумя грузовыми Ж/Д-вагонами.

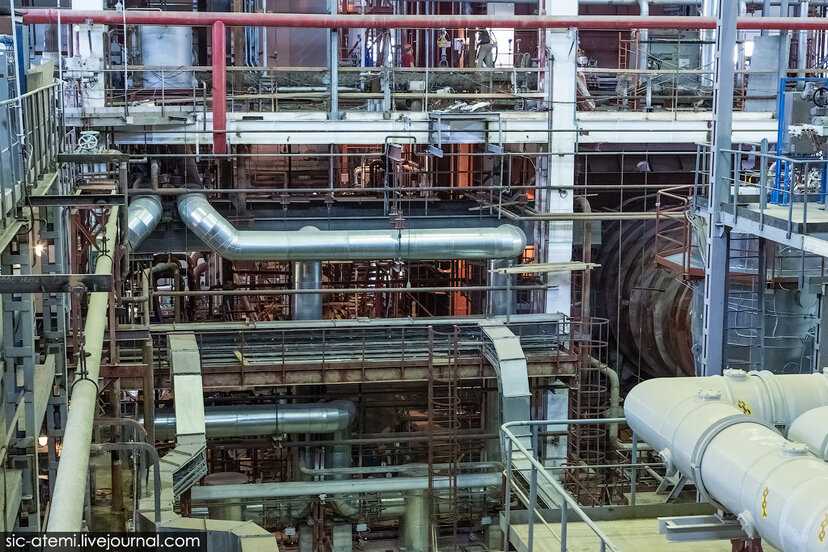

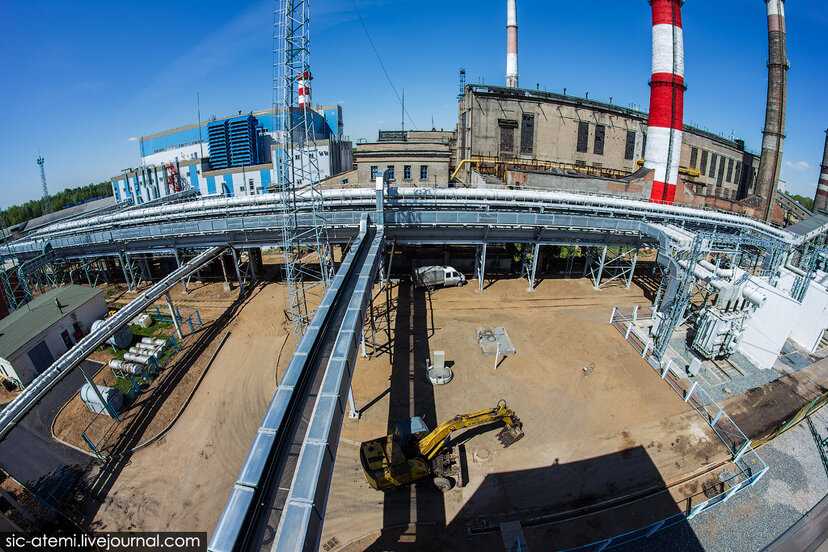

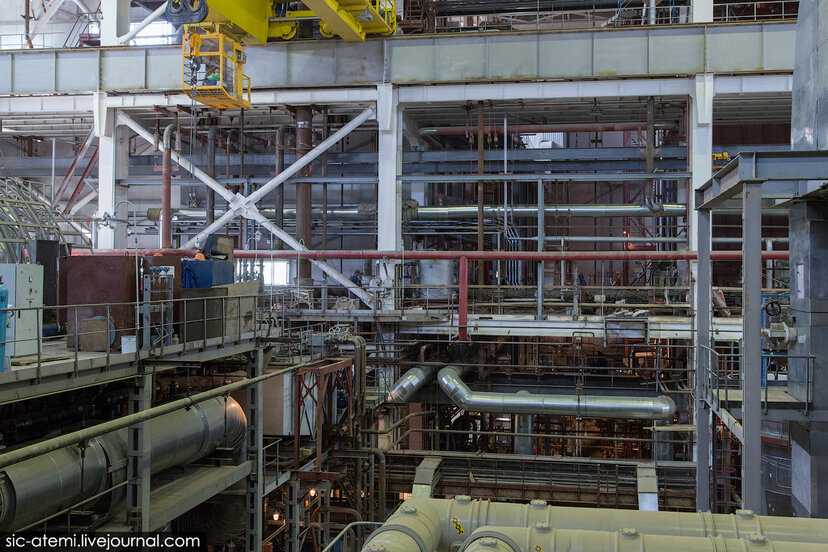

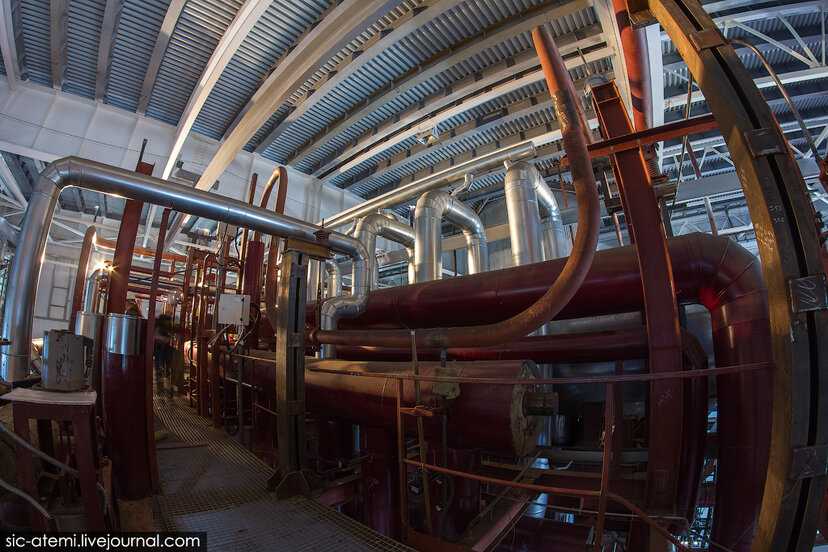

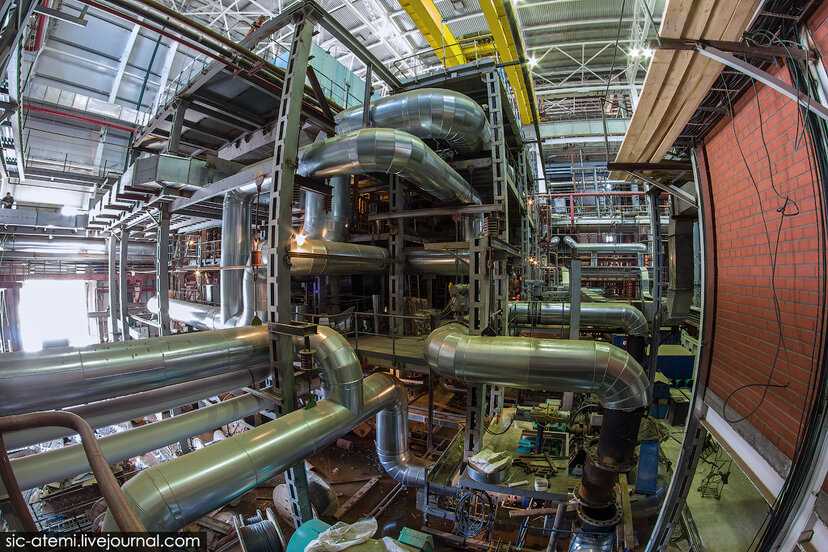

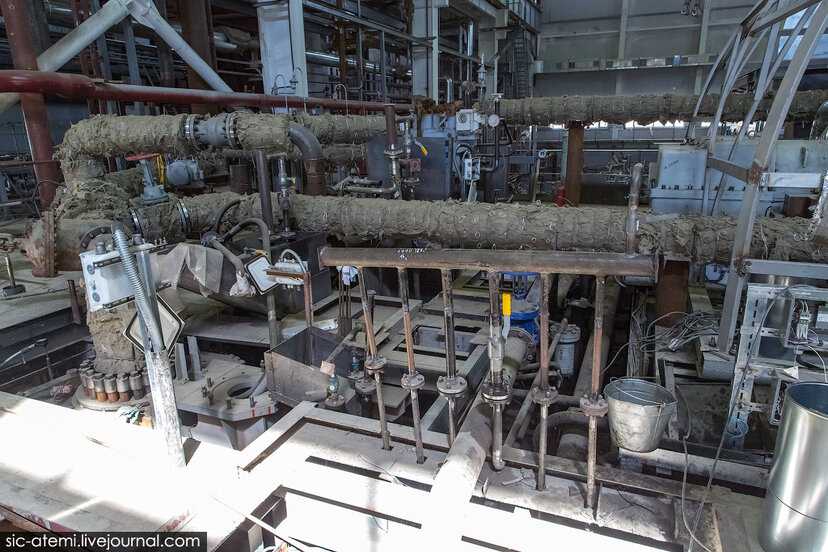

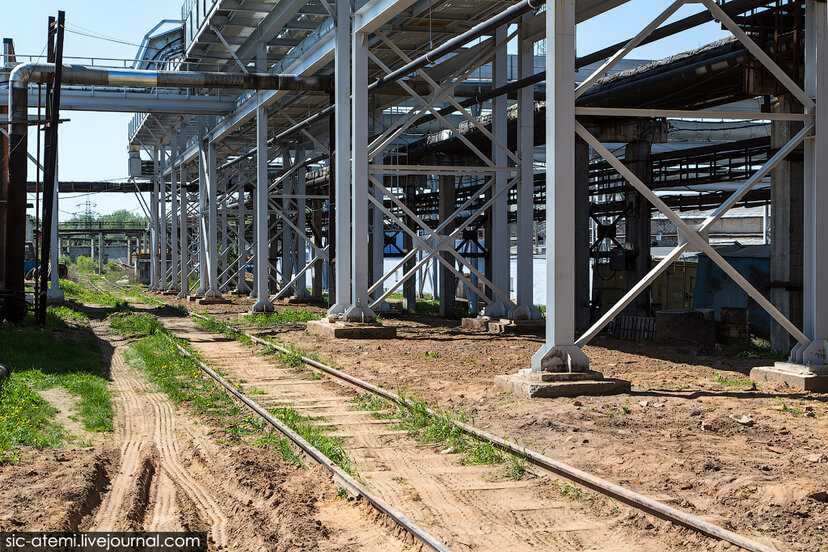

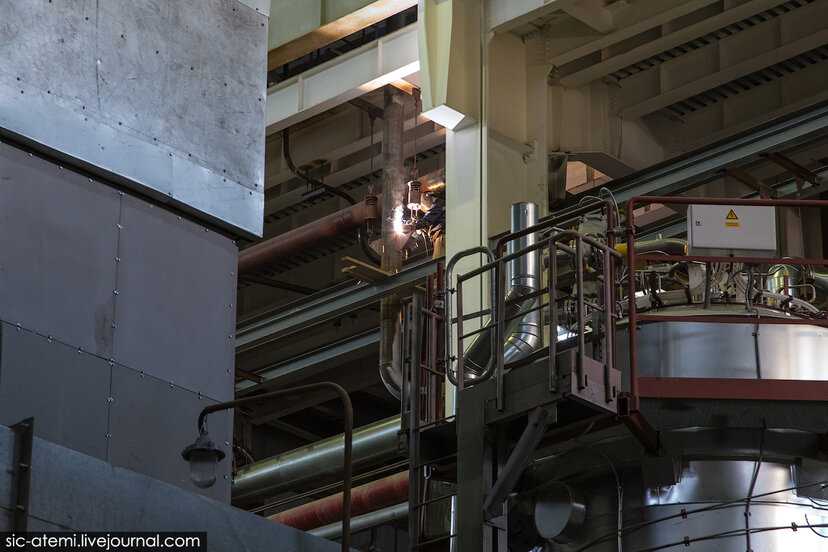

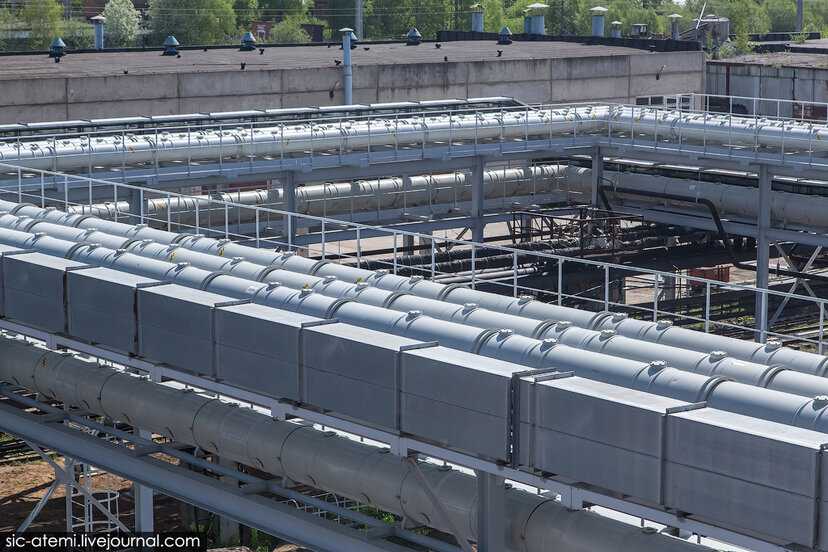

Идут работы по монтажу коммуникаций.

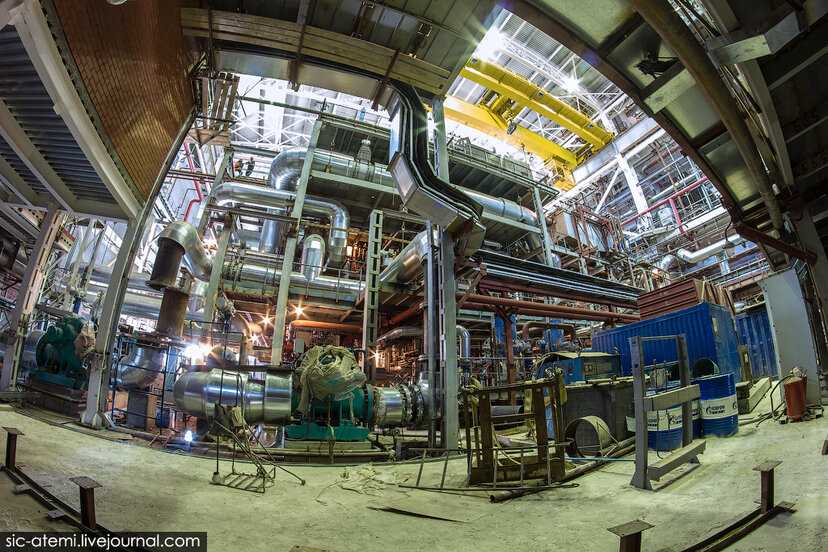

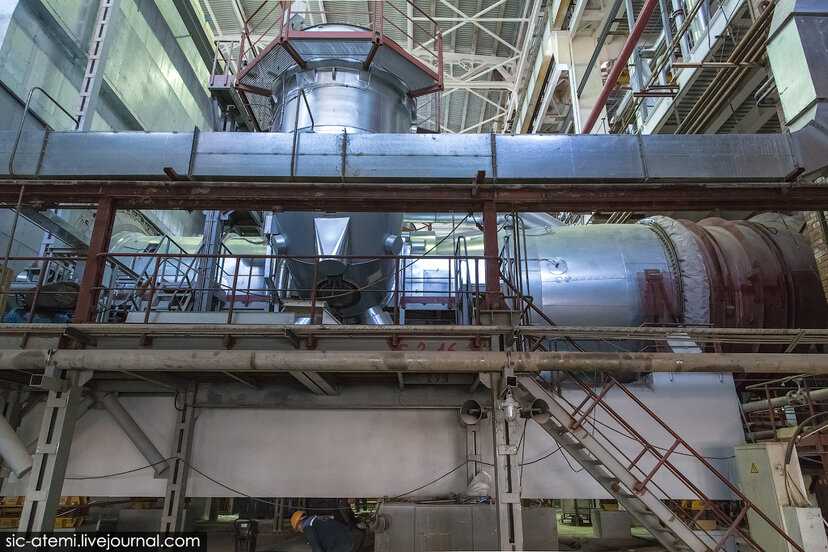

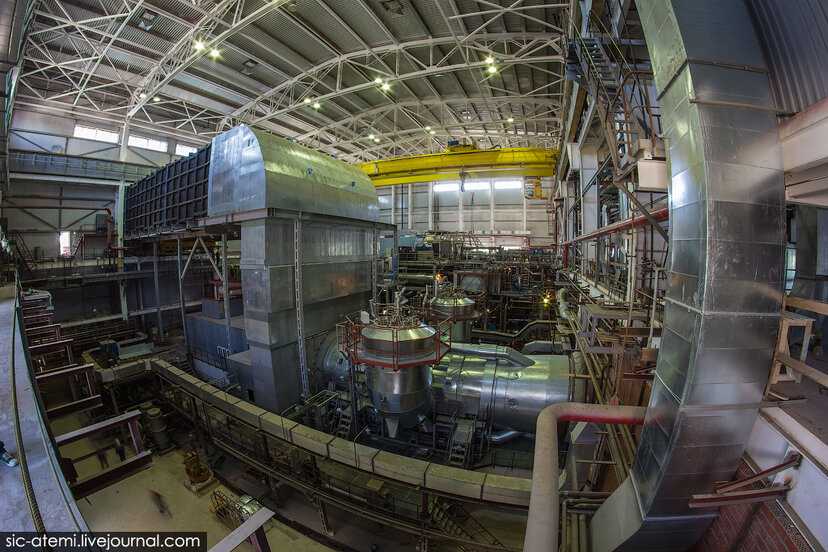

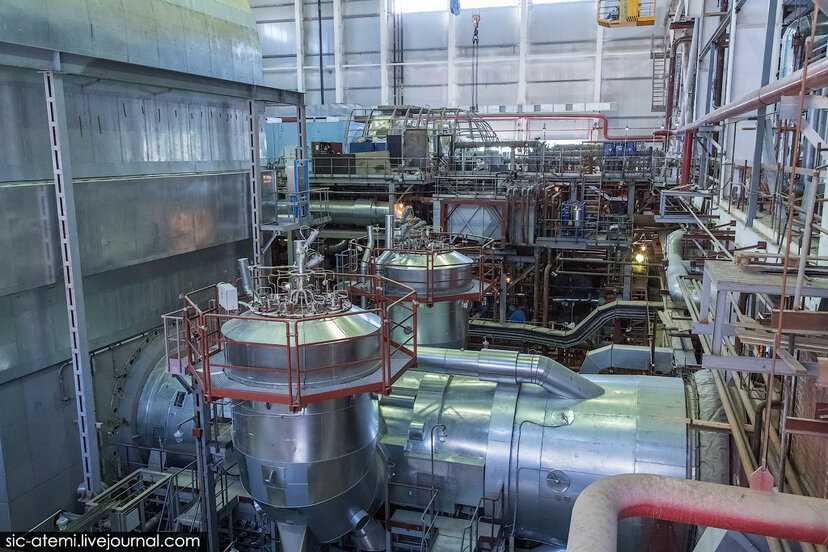

Принцип работы этой турбины аналогичен работе двигателя авиалайнера. Воздух очищается, сжимается в компрессоре, затем к нему подводится природный газ. Газы, образующиеся при его сжигании, вращают турбину, а она, в свою очередь, генератор.

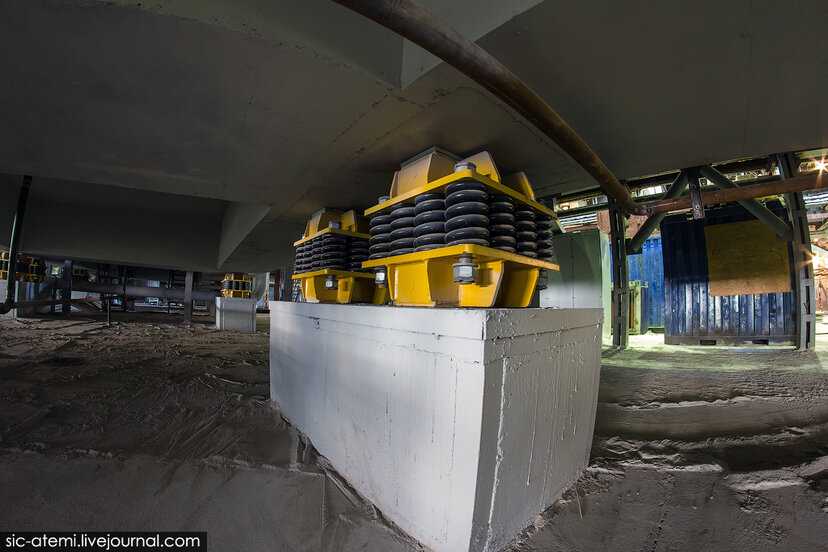

Чтобы снизить вибрацию, турбину установили на специальные пружины.

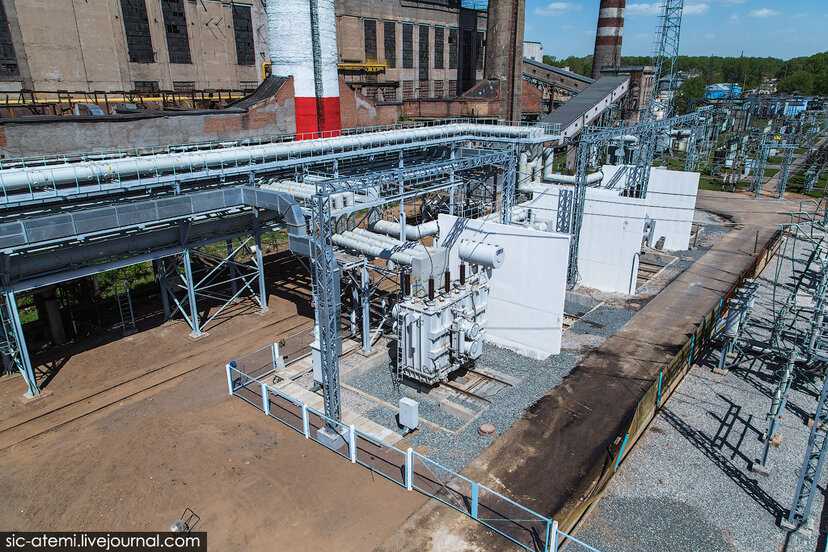

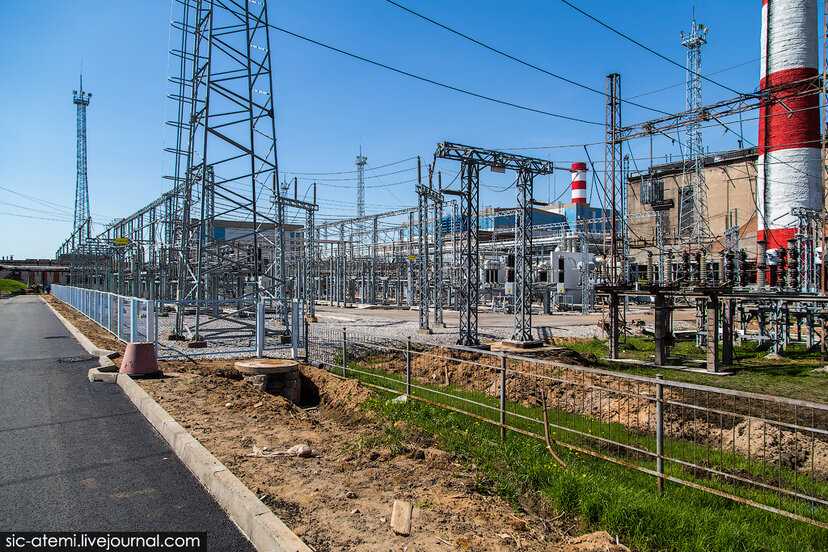

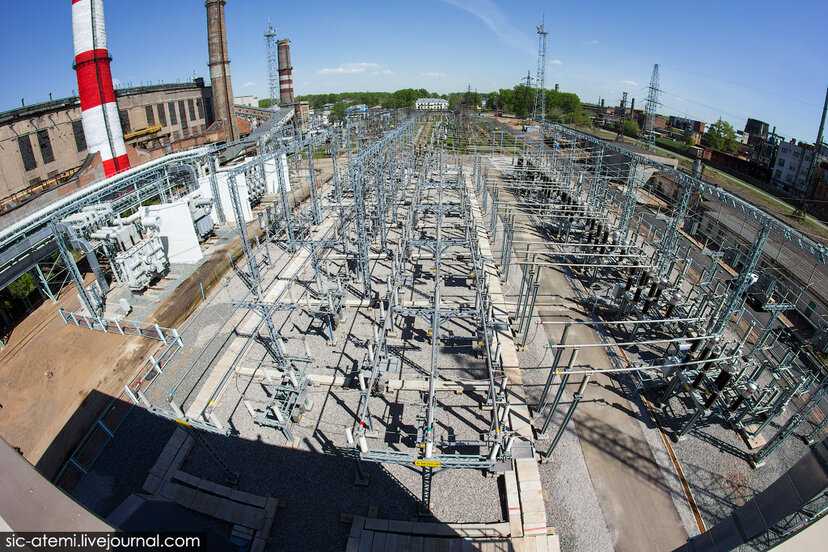

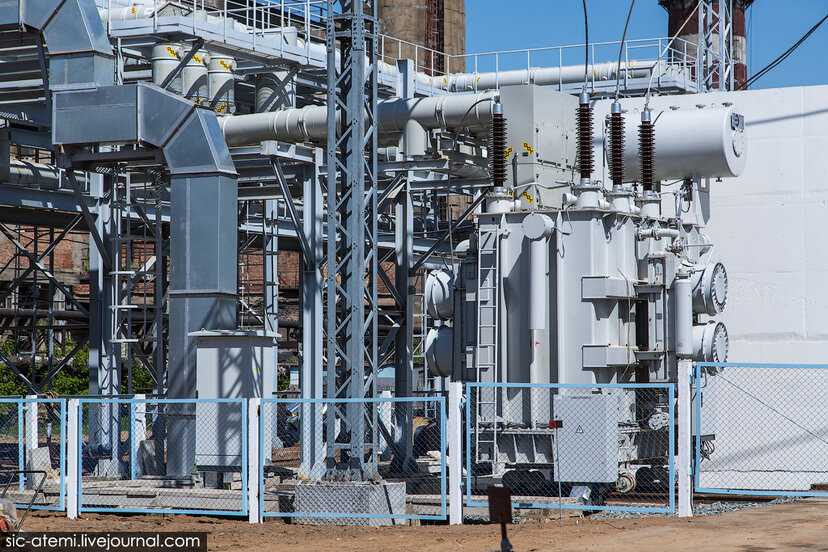

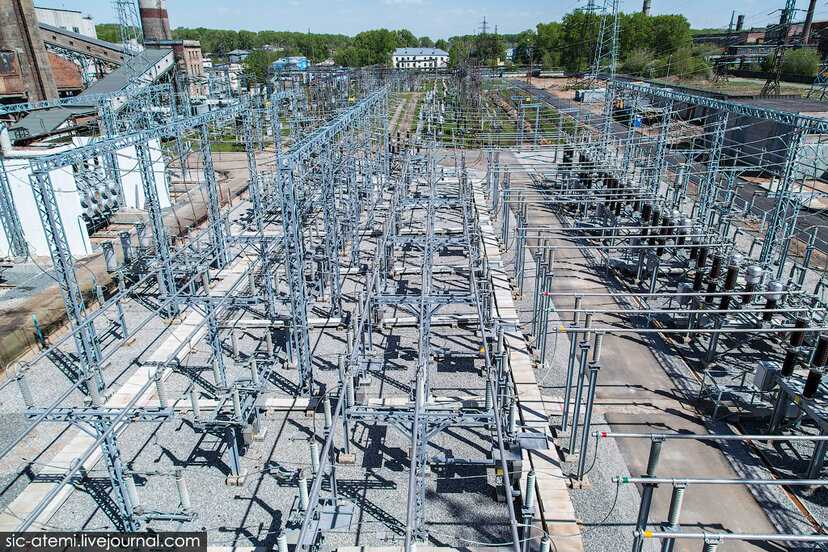

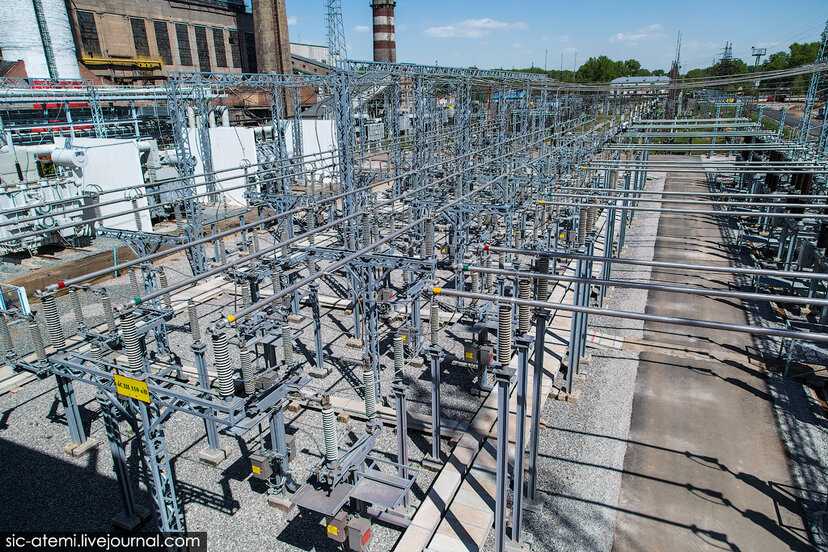

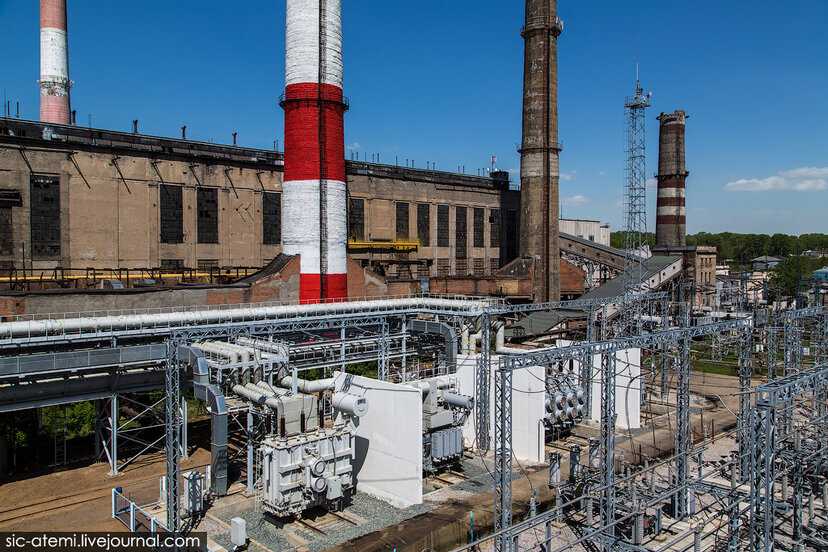

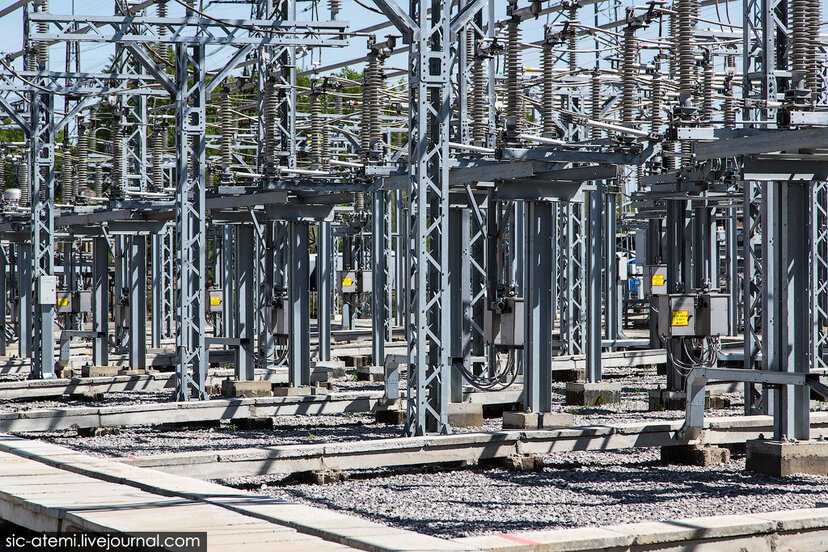

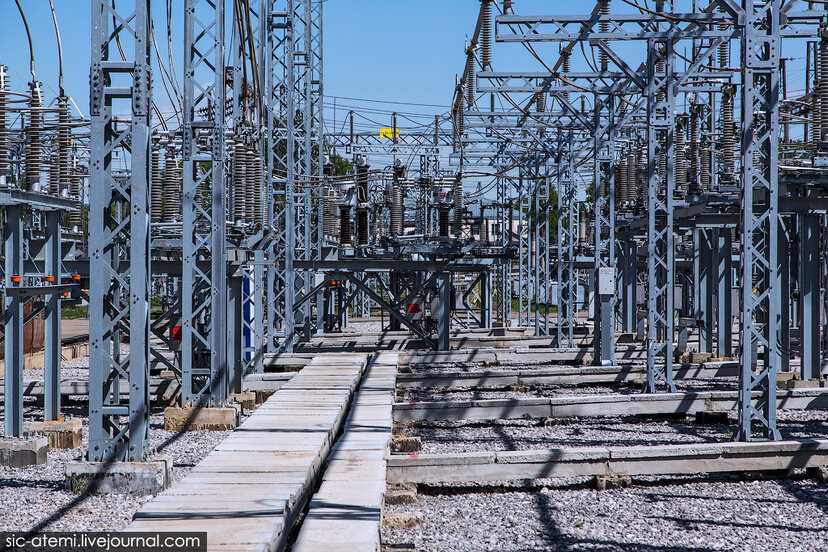

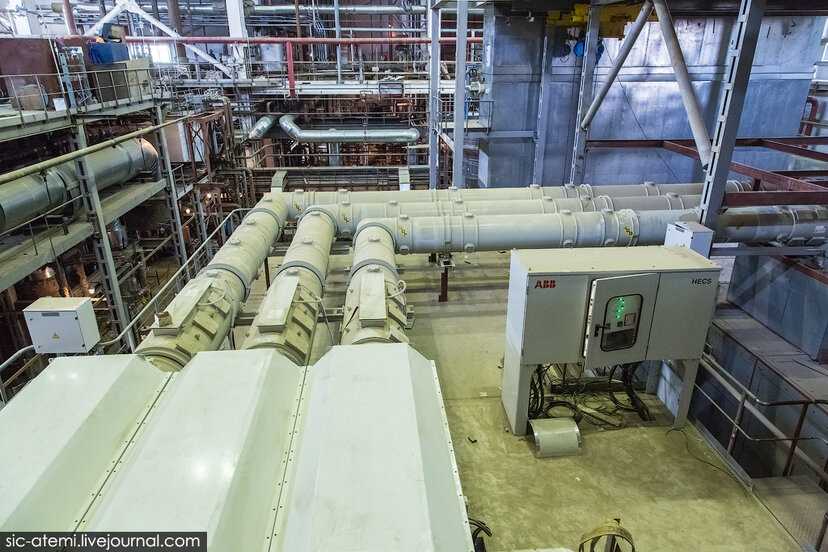

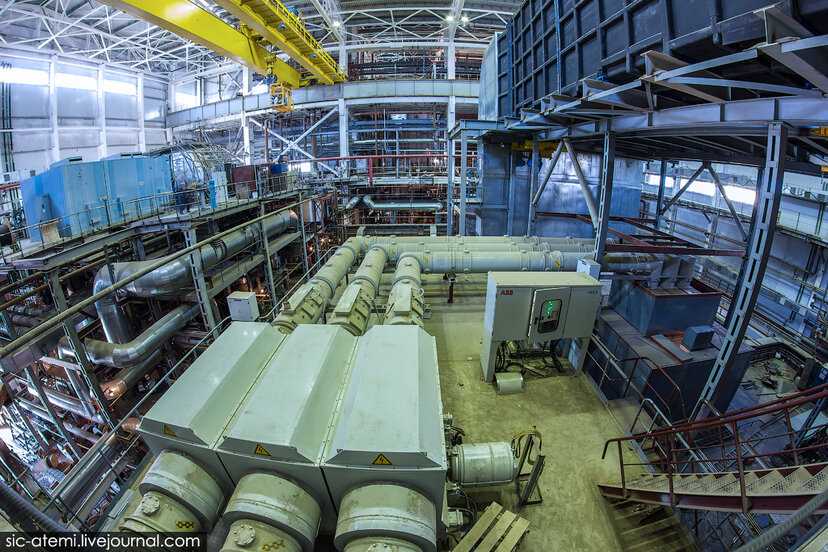

Полученное электричество по токопроводам поступает на трансорматоры.

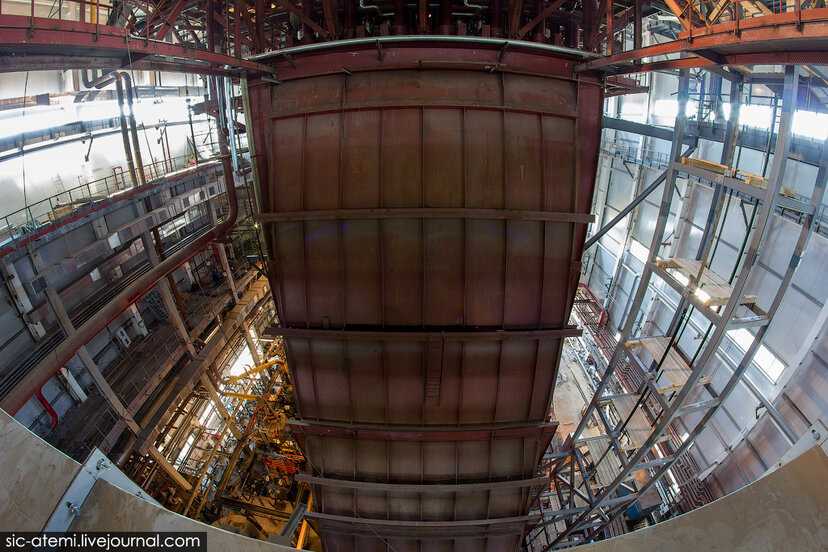

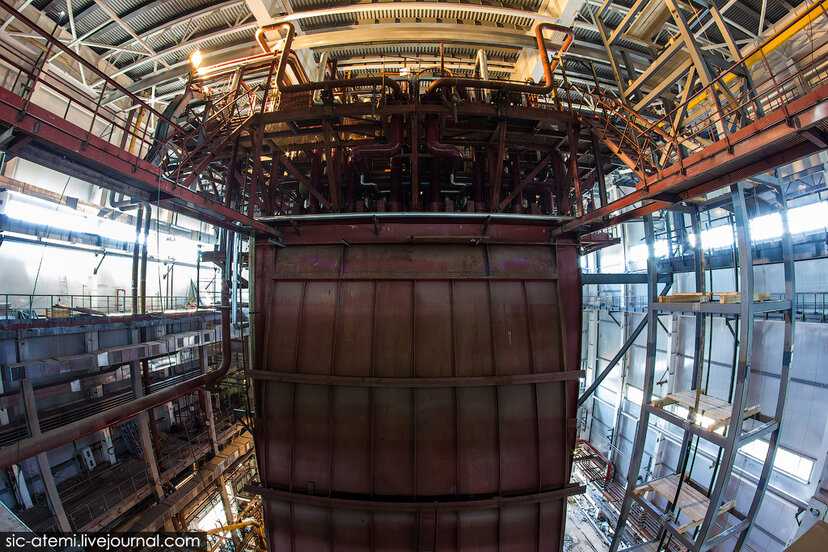

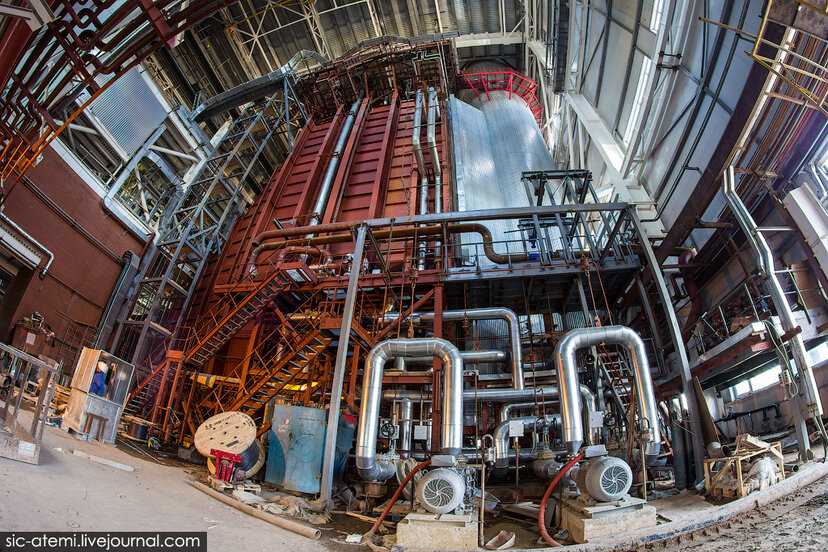

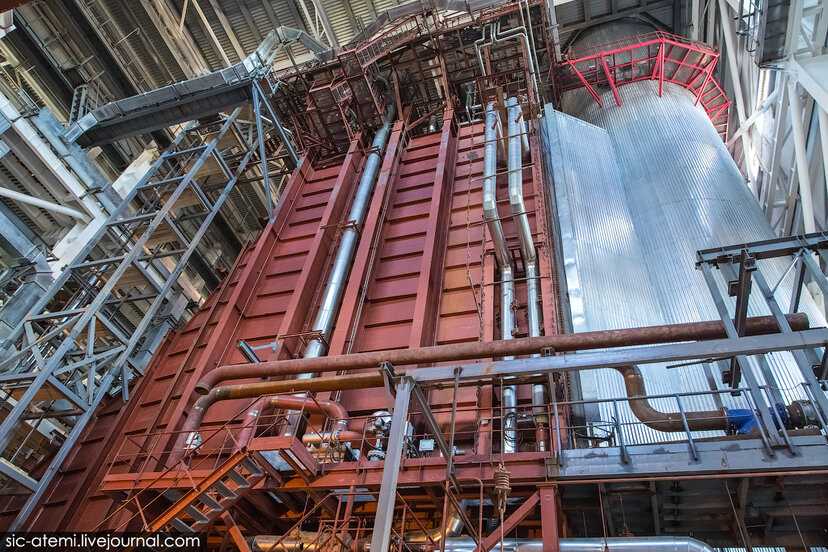

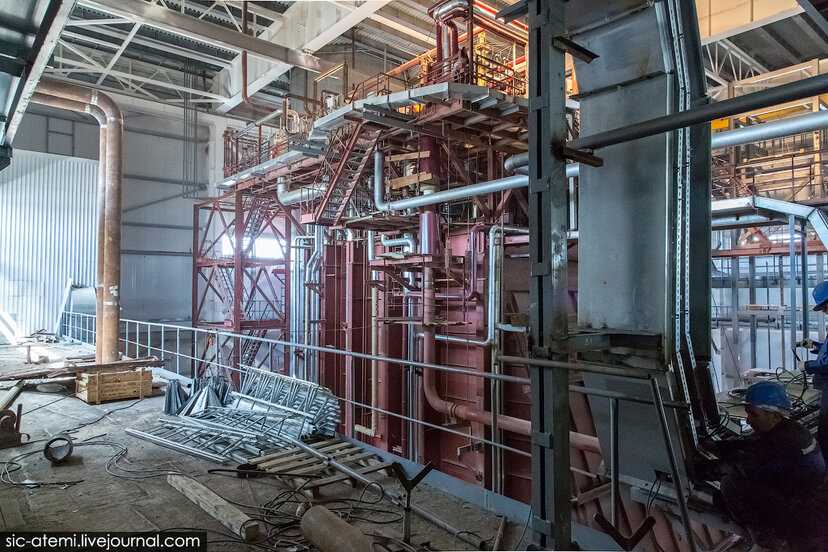

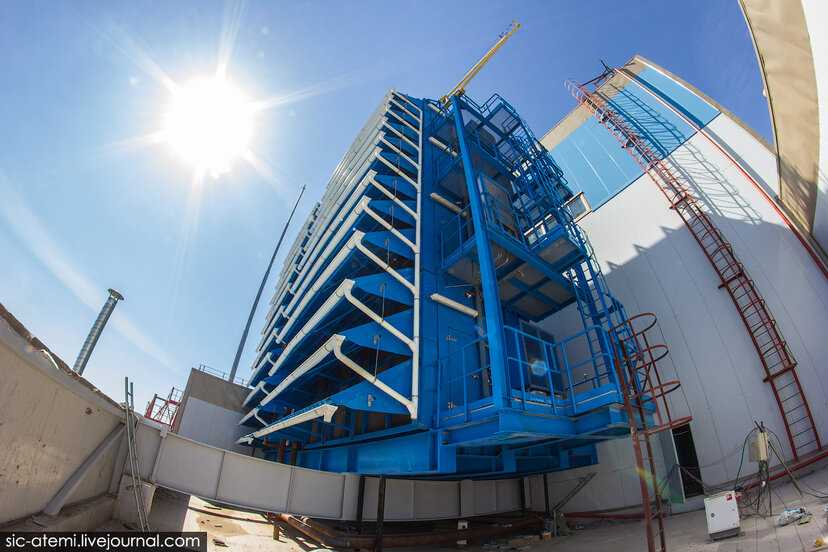

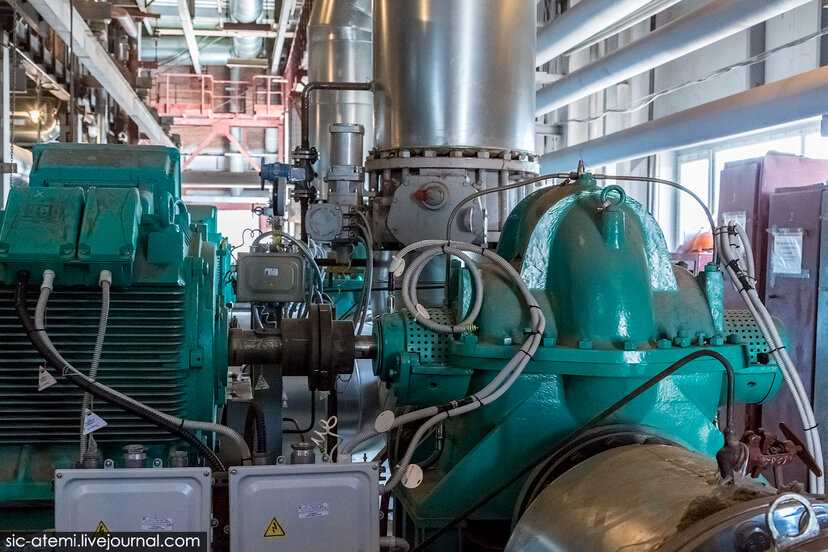

Далее, продукты сгорания попадают в котел утилизатор. Он также изготовлен отечественной фирмой ОАО «ЭМАльянс». Этот уникальный котлоагрегат спроектирован специально для этого объекта и не имеет аналогов. Его высота составляет 30 метров, он имеет два контура, в которых вырабатывается пар низкого и высокого давления.

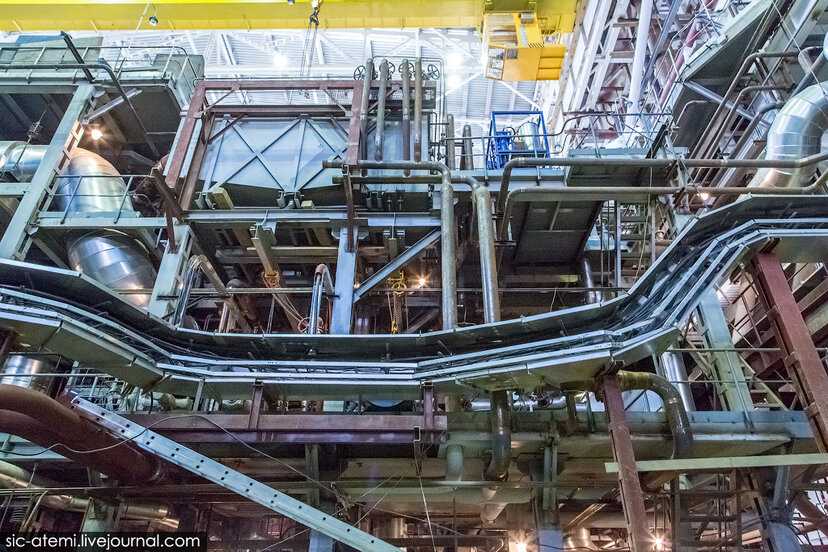

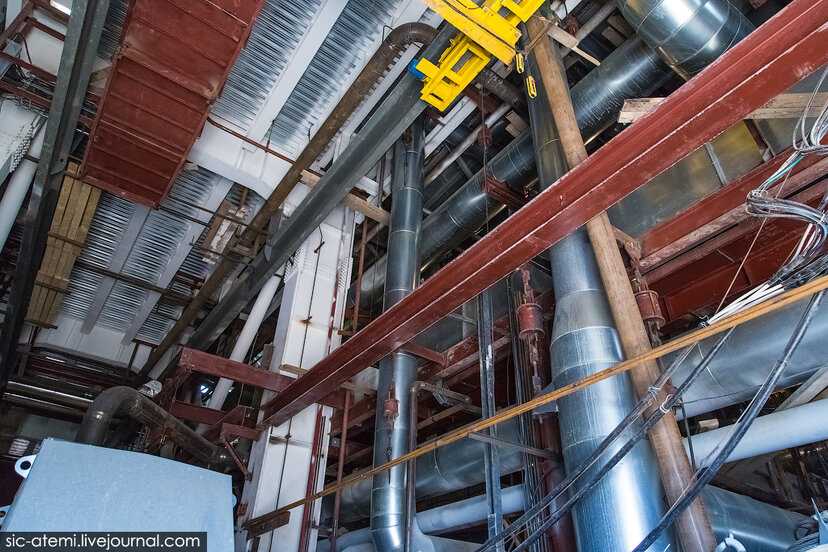

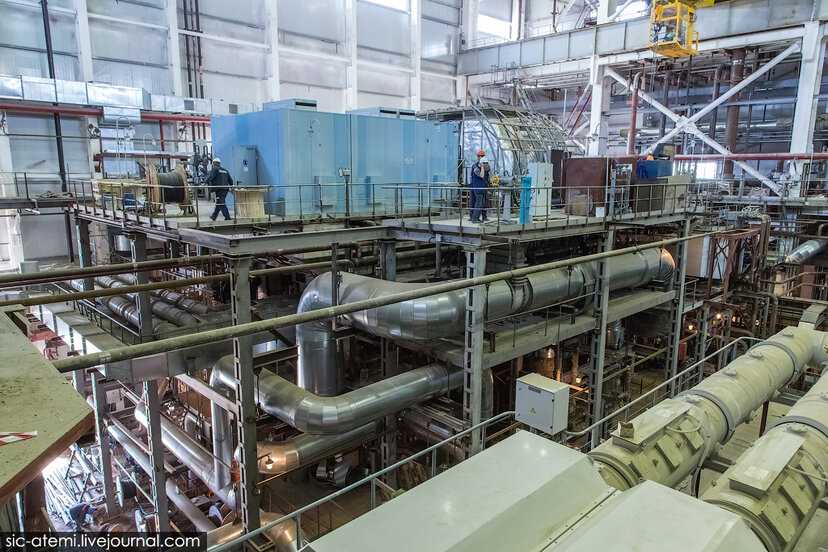

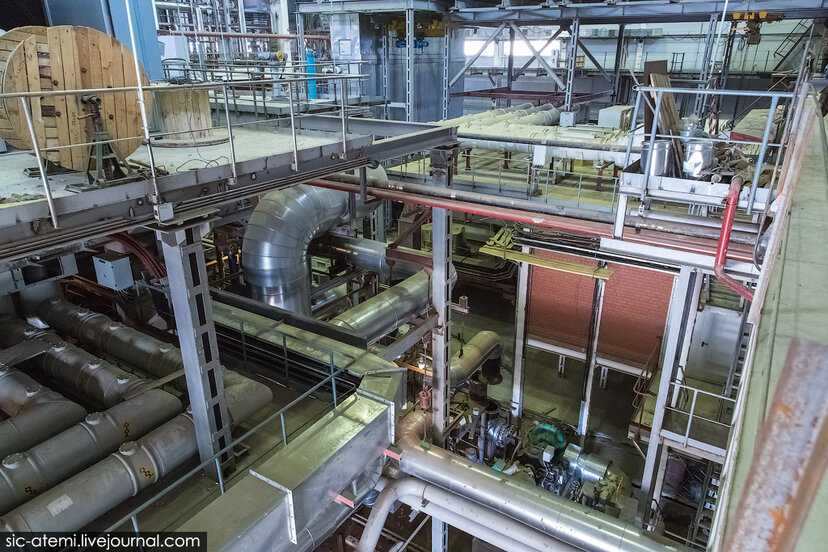

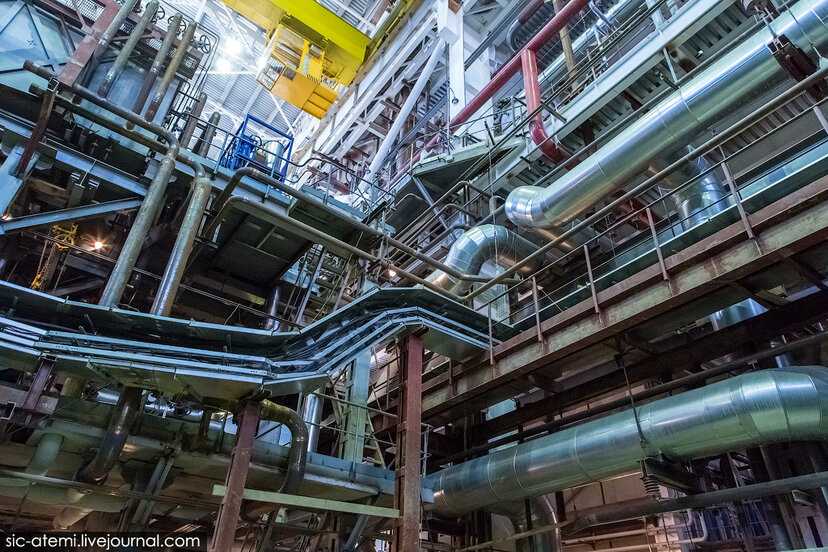

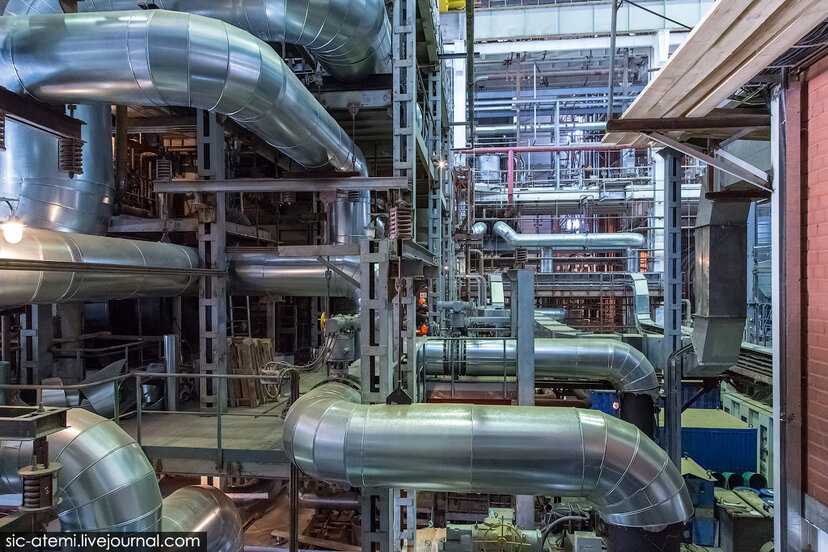

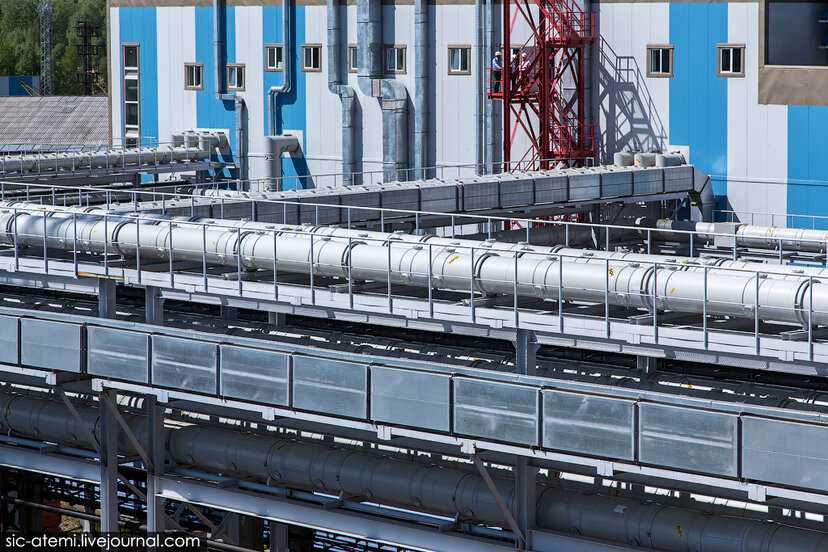

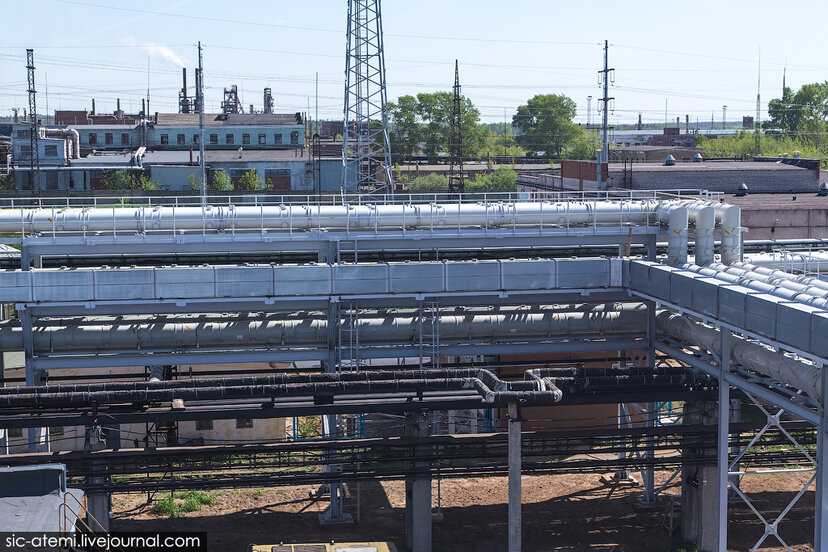

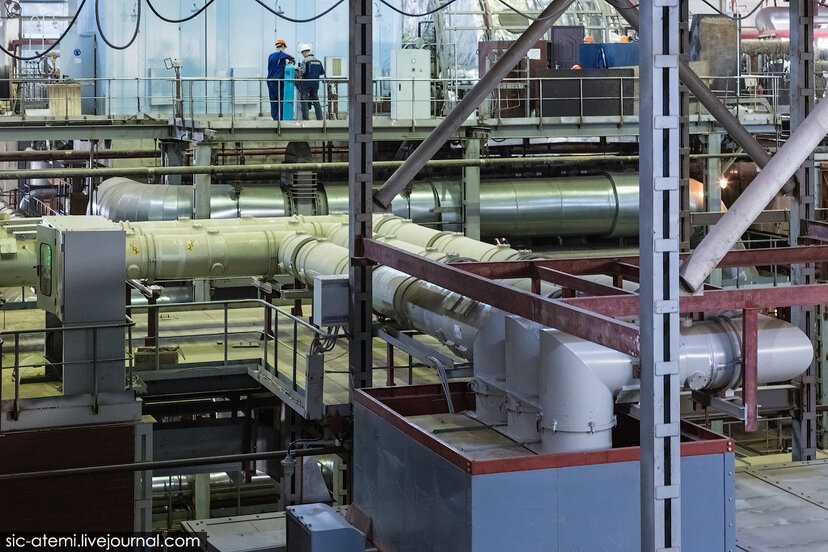

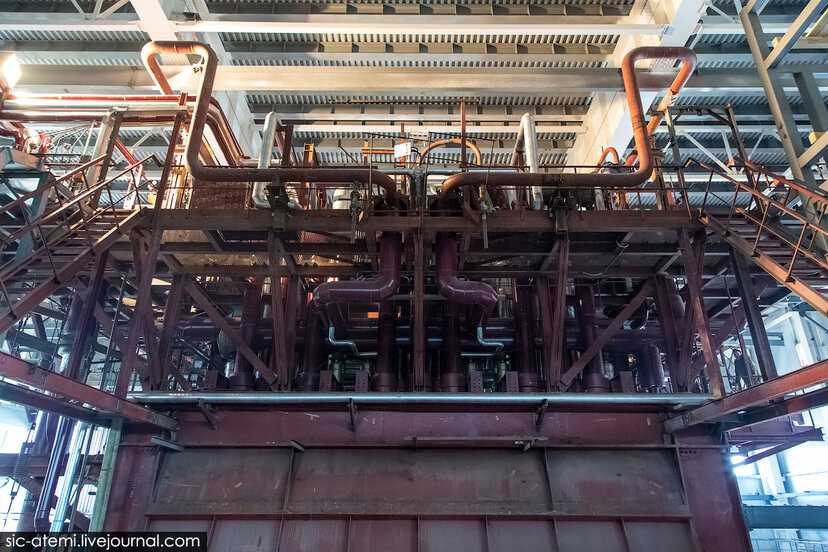

Коммуникации наверху.

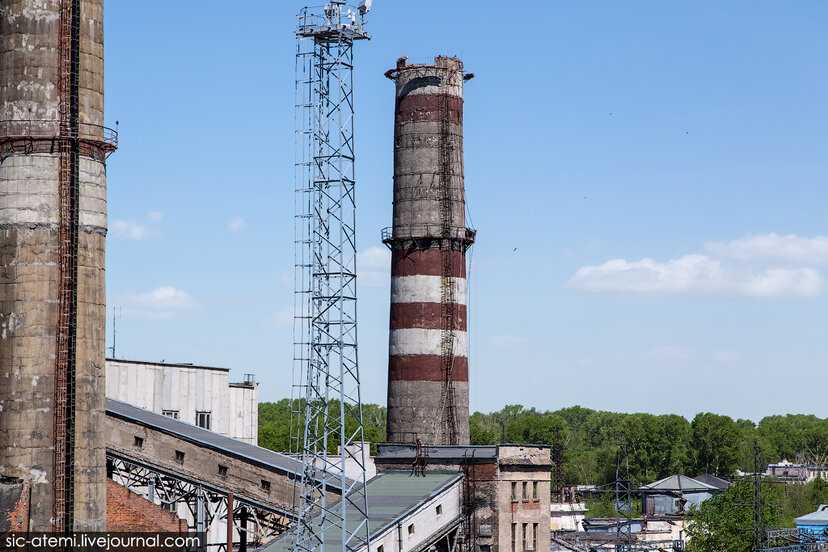

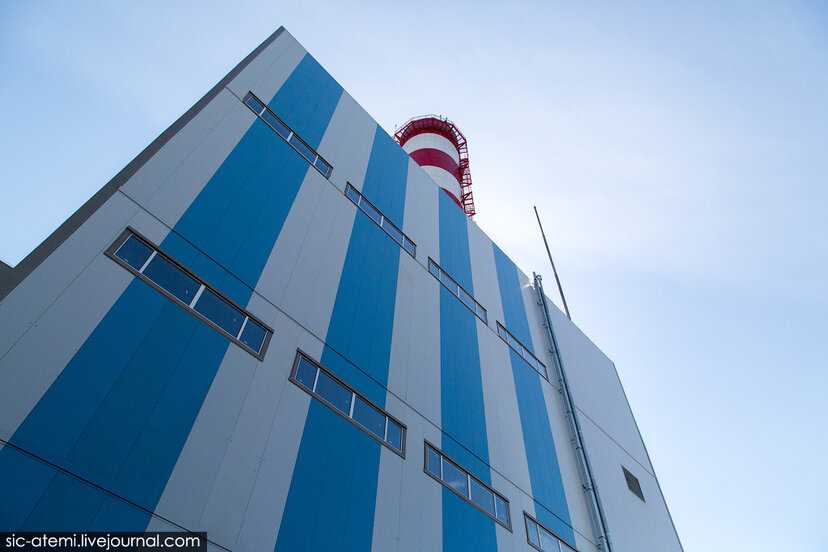

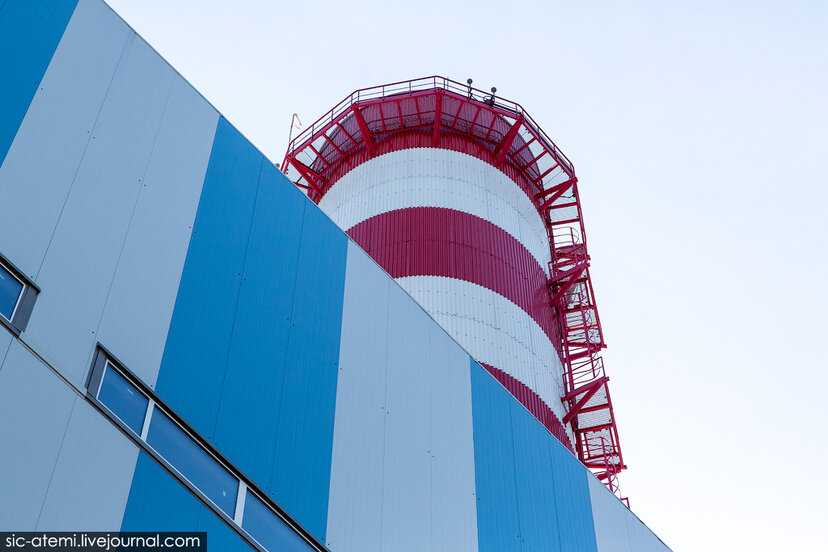

Труба дымоудаления.

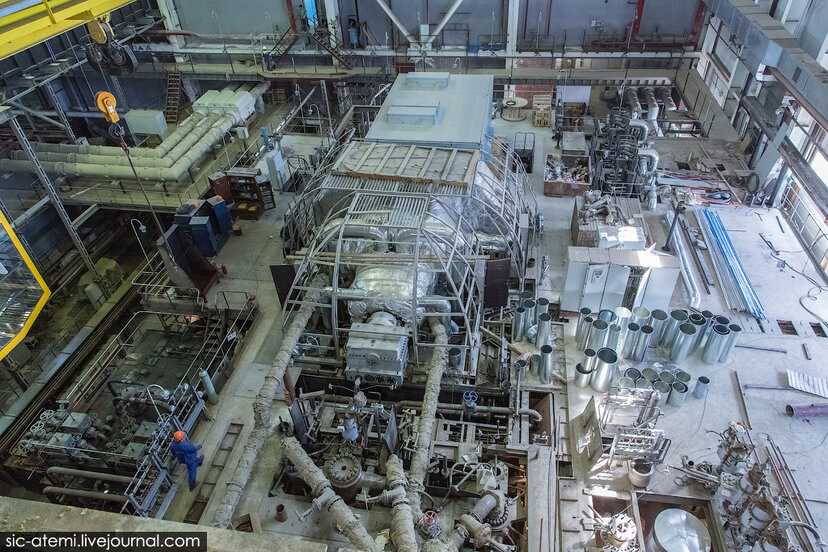

Пар из котла утилизатора вращает паровую турбину Т-63 с генератором мощностью 80 мегаватт. Она изготовлена на Урале специально для этого проекта и предназначена для работы только в составе парогазового блока. В эту турбину вложены последние передовые разработки отечественного турбостроения.

В качестве бонуса. Сосед — ЗМУ КЧХК.

Усилители, применяемые на КамАЗ

Конструктивно, машины КамАЗ предусматривают применение изделий как собственного, так и зарубежного выпуска. Принцип действия механизмов идентичен, отличаются устройства характеристиками и конструкцией.

  • Так, усилитель 5320, выпускаемый на Камском заводе, конструктивно использует отвесную схему размещения следящего механизма, цилиндр пневматики так же установлен вертикально. Такие устройства используют на модификациях: 5320, 4310, 43118 и др.
  • Усилитель «WABCO» выпускается в Соединённых Штатах Америки. Изделие отличается компактными размерами и контрольными метками износа накладок, что облегчает использование ПГУ. Подобные устройства используют на новых моделях автомобилей КамАЗ: 5460, 6450, 6460, 65117 и др. Усилитель совместим с коробками «154» серии, которые используют с силовыми агрегатами, отвечающими стандартам Евро-2 и Евро-3.
  • ПГУ «WABCO» для модификаций КамАЗ: 6460, 6520 и другой техники с коробками ZF.
  • ПГУ «WABCO» для модификаций КамАЗ: 4308, на который установлена коробка ZF на пять скоростей.
  • ПГУ, выполненные по типу «WABCO», выпуск налажен в Украине и Турции.

ПГУ на КамАЗ 5320:

Регулировки

Если не было обнаружено серьезных поломок и замена элементов конструкции или прокачка сцепления не требуется, можно выполнить регулировки ряда деталей. Это позволит не только продлить срок эксплуатации узла сцепления, но также улучшить эксплуатацию транспортного средства.

Регулировка свободного хода

Размер свободного хода педали, отвечающей за сцепление, не должен превышать 6-15 мм. Измерить величину удастся с помощью стандартной линейки. Для этого ее потребуется упереть в пол кабины.

При обнаружении превышения приведенных показателей рекомендуется отрегулировать зазор, образующийся между толкателем узла и поршнем. Чтобы выполнить процедуру правильно, необходимо вытянуть педаль вверх до упора, а затем:

  1. Расшплинтовать гайку и ослабить ее с помощью ключа.
  2. Повернуть палец, который отвечает за соединение рычага с проушиной, которая находится вверху.
  3. Переместить педаль из верхнего положения до положения касания с поршнем на величину в 6-15 мм.

Далее останется только затянуть коронку и проверить надежность фиксации.

Регулировка свободного хода муфты

Муфта подшипника — один из важных элементов в узле. Величина свободного хода не должна быть более 4 мм с целью комфортного и быстрого включения сцепления. Проверить выполнение этого требования можно через перемещение рычага.

Для регулировки достаточно зафиксировать сферическую гайку толкателя пневмоусилителя и выполнить подсоединение пружины к конструкции рычага.

Регулировка толкателя сцепления

Величина полного хода должна быть более 25 мм. Только благодаря такому параметру удается обеспечить полное выключение конструкции сцепления. Если размер будет меньше, сделать это будет невозможно, что приведет к быстрой поломке узла.

Проверить полный ход можно путем нажатия педали сцепления до упора. Если все в порядке, то никаких проблем в виде посторонних звуков или затруднений при осуществлении действия не возникнет. Если же величины недостаточно, то рекомендуется проверить уровень жидкости внутри бака, а также отрегулировать свободный ход педали.

Прокачка сцепления МАЗ — процедура, несомненно, тяжелая, однако выполнимая самостоятельно при наличии помощника или упора. При этом совсем необязательно обращаться в специализированные центры, если владелец автомобиля знает его устройство и способен решить проблему, следуя инструкции.

Принцип действия и устройство [ править | править код ]

Парогазовая установка содержит два отдельных двигателя: паросиловой и газотурбинный. В газотурбинной установке турбину вращают газообразные продукты сгорания топлива. Топливом может служить как природный газ, так и продукты нефтяной промышленности (дизельное топливо). На одном валу с турбиной находится генератор, который за счет вращения ротора вырабатывает электрический ток. Проходя через газовую турбину, продукты сгорания отдают лишь часть своей энергии и на выходе из неё, когда их давление уже близко к наружному и работа не может быть ими совершена, все ещё имеют высокую температуру. С выхода газовой турбины продукты сгорания попадают в паросиловую установку, в котел-утилизатор, где нагревают воду и образующийся водяной пар. Температура продуктов сгорания достаточна для того, чтобы довести пар до состояния, необходимого для использования в паровой турбине (температура дымовых газов около 500 °C позволяет получать перегретый пар при давлении около 100 атмосфер). Паровая турбина приводит в действие второй электрогенератор (схема multi-shaft).

Широко распространены парогазовые установки, у которых паровая и газовая турбины находятся на одном валу, в этом случае используется только один, чаще всего двухприводный генератор (схема single-shaft). Такая установка может работать как в комбинированном, так и в простом газовом цикле с остановленной паровой турбиной. Также часто пар с двух блоков ГТУ—котёл-утилизатор направляется в одну общую паросиловую установку.

Иногда парогазовые установки создают на базе существующих старых паросиловых установок (схема topping). В этом случае уходящие газы из новой газовой турбины сбрасываются в существующий паровой котел, который соответствующим образом модернизируется. КПД таких установок, как правило, ниже, чем у новых парогазовых установок, спроектированных и построенных «с нуля».

На установках небольшой мощности поршневая паровая машина обычно эффективнее, чем лопаточная радиальная или осевая паровая турбина, и есть предложение применять современные паровые машины в составе ПГУ .

Возможные неисправности

Сжатый воздушный поток недостаточен для организации рабочего процесса, либо совсем отсутствует. Именно воздушная масса под давлением создает рабочий момент механизма. Причиной неисправности скорее всего станет разбухание впускного клапана, который не может удерживать воздушный поток в надлежащем давлении.

Следящий поршень заклинило. Причина скрывается в деформации уплотнительных колец, либо манжет. Данная неисправность решается при помощи замены мягких компонентов. Пластиковые либо резиновые детали пневмогидравлики нельзя вытянуть, починить, их нужно только менять.

Самым очевидным выражением неработающего узла является проваливание педали сцепления. Основной причиной «западания» является попадание воздуха внутрь гидравлики. Запавшей педали точно будет сложно остаться незамеченной, поэтому данный признак считается самым очевидным для водителей.

Существует еще несколько простых признаков неисправности механизма, которые водитель может оценить, заметить самостоятельно.

Перед началом движения или переключением скоростей устройство начинает работать с задержкой

Важно понимать, что переключение передач — процесс абсолютно синхронный, который нужно выполнять быстро, плавно.
Приложение значительных усилий при переключении. Данная проблема нивелирует всю сущность работы ПГУ, а значит установка явно барахлит.
Устройство периодически клинит

Данный факт можно также отнести в разряд «рассинхрона», может плохо отжиматься педаль (туго либо не до конца).

Существует несколько схем присоединения ПГУ: стандартная схема взаимодействия запчастей в приводе, особенности расположения узлов фиксации, расположение педали блока сцепления, основной цилиндр и его цилиндрическая часть, следящий механизм, воздуховодные трубки, основной гидроцилиндр, муфта, штоки, рычаги, шланги и трубки.

ПГУ имеет более чем понятное устройство, особенно если водитель Камаза знаком с общими принципами внутреннего строения механизмов своей машины. Диагностику ПГУ проводят примерно раз в год, при этом отслеживать техническое состояние нужно постоянно. Ввиду сильных нагрузок, некоторые детали грузовых машин выходят из строя раньше, чем запланировано очередным этапом технического обслуживания. Ремонт ПГУ опытный водитель может выполнить самостоятельно, новичкам лучше обратиться к специалистам ввиду большого количества деталей, с которыми придется столкнуться.

=>

Грузовой автомобиль — массивная техника, требующая особого подхода. Управлять Камазом непросто, этот камский грузовик проходит большие километражи, поэтому простота управления для водителя будет играть немаловажную роль.

В устройстве современных автомобилей, в названиях большинства механизмов, используется масса аббревиатур. ПГУ — одно из таких названий, весьма популярное, когда речь заходит о грузовиках. Пневмогидравлический усилитель позволяет водителю Камаза проще справляться с педалью сцепления, иными словами, упрощает нажатие. Многие сразу найдут аналогию с гидроусилителем руля, и будут правы, ведь данные узлы являются составными частями одной системы управления автомобилем. Разберемся подробнее, как работает данная система, какие составные части имеет.

Общее строение системы ПГУ можно разделить на несколько крупных визуальных частей.

  • Поршневой толкатель, регулировочная гайка. Система работает при помощи высокого давления, поэтому толкание поршня является основой всего рабочего процесса. Регулировочная гайка удерживает заданное положение поршня, поэтому подтягивается, когда необходимо сделать регулировку.
  • Пневматический, гидравлический поршни также выполняют толкательные функции, взаимозаменяя работу друг друга.
  • Пружинный механизм, редуктор, крышка клапана, пружина обеспечивают необходимый люфт, удерживая стабилизацию системы на заданном уровне.
  • Диафрагма, контрольный винт.
  • Перепускной клапан, работающий поршень. Перепускной клапан поддерживает давление на постоянном уровне. Иначе данный компонент называют «переливным», соответственно, данное название обозначает функцию «переброса» давления из одного сектора к другому. Разность давления создает движение воздушных масс.

Вместе данные детали составляют внутреннюю «начинку» ПГУ, однако сама запчасть состоит всего из двух основных компонентов: передней алюминиевой части, задней чугунной. Две разносплавные детали соединяет резиновая прокладка, играющая роль уплотнителя, диафрагмы одновременно. Помимо прокладки, среди мягких пластиковых либо резиновых элементов можно отметить специальные уплотнители, манжетки, небольшие пружинки.

Вопросы обслуживания и ремонта ПГУ

Обслуживание пневмогидравлического усилителя проводиться во время ТО сцепления автомобиля. ПГУ следует осмотреть на предмет поломок, протечек масла и утечек воздуха, подтянуть болты крепления, а затем отрегулировать свободный хода толкателя ПГУ, это выполняется посредством закручивания и выкручивания сферической гайки (данная величина неодинакова в различных моделях усилителей и КПП, обычно этот параметр прописан в инструкции) Обязательно следует пополнить уровень рабочей жидкости в бачке гидравлической системы привода сцепления.

В случае замены ПГУ следует произвести следующие действия:

  1. Выпустить имеющийся воздух из пневматического контура привода тормозов (для этого открывается клапан на ресивере);
  2. Демонтировать пружину, обеспечивающую прижим рычага вала вилки выключения сцепления;
  3. Отсоединить от ПГУ трубку подачи воздуха от пневмосистемы;
  4. Отсоединить от ПГУ трубку подвода рабочей жидкости, (при этом рекомендуется полностью слить жидкость из системы);
  5. Демонтировать усилитель.

При разборке ПГУ проверяется состояние его деталей, особое внимание уделяется уплотнительным элементам (в случае обнаружения трещин, разбухания, потери эластичности различных и повреждений они заменяются), а также состоянию рабочих поверхностей цилиндров — в них не должно быть трещин, задиров, вмятин и т.д. Дополнительно проверяется соответствие фактического внутреннего диаметра цилиндров и соответствие его допускам, прописанным в инструкции

Отремонтированный или новый ПГУ устанавливается на место в обратном порядке, после установки гидравлического и пневматического трубопроводов производится заливка тормозной жидкости в систему привода сцепления и ее прокачка. Затем производится проверка гидравлической системы и пневматики на предмет их герметичности.

Обычно пневмогидравлический усилитель привода сцепления служит на протяжении многих лет, не доставляя каких-либо проблем, а в случае поломки их чаще всего проще заменить в сборе. При правильной эксплуатации автомобиля и своевременном обслуживании ППУ будет работать долго и надежно даже в самых сложных условиях.

Устройство и принцип работы

Пневмогидравлические усилители (ПГУ) выпускаются в нескольких модификациях, отличающихся местом расположения магистралей и конструкцией рабочего штока и защитного чехла.

В устройство ПГУ входят следующие детали:

  • гидравлический цилиндр, установленный под педалью сцепления, совместно с поршнем и обратной пружиной;
  • пневматическая часть, включающая в себя поршень, общий для пневматики и гидравлики, шток и возвратную пружину;
  • контролирующий механизм, оборудованный диафрагмой с выпускным клапаном и пружиной обратного хода;
  • клапанный механизм (для впуска и выпуска) с общим штоком и упругий элемент для возврата деталей в нейтральное положение;
  • индикаторный шток износа накладок.

Для устранения зазоров в конструкции имеются поджимные пружины. В соединениях с вилкой управления сцеплением люфты отсутствуют, что позволяет отслеживать степень износа фрикционных накладок. По мере уменьшения толщины материала происходит утапливание поршня в глубину корпуса усилителя. Поршень воздействует на специальный индикатор, информирующий водителя об остаточном ресурсе сцепления. Замена ведомого диска или накладок требуется при достижении индикаторным стержнем длины 23 мм.

Усилитель сцепления оснащен штуцером для подключения к штатной пневматической системе грузового автомобиля. Нормальная работа узла возможна при давлении в воздушных магистралях не менее 8 кгс/см². Для крепления ПГУ к раме грузовика имеются 4 отверстия под шпильки М8.

Принцип работы устройства:

  1. При нажатии на педаль сцепления происходит передача усилия на поршень гидравлического цилиндра. Одновременно нагрузка подается на поршневую группу следящего штока.
  2. Следящее устройство автоматически начинает изменять положение поршня в пневматической силовой секции. Поршень воздействует на управляющий клапан следящего устройства, открывая подачу воздуха в полость пневматического цилиндра.
  3. Давление газа обеспечивает силовое воздействие на вилку управления сцеплением через отдельный шток. Следящий контур обеспечивает автоматическую корректировку давления в зависимости от усилия нажатия ногой на педаль сцепления.
  4. После отпускания педали происходит сброс давления жидкости, а затем закрытие клапана подачи воздуха. Поршень пневматической секции уходит в исходную позицию.

​Ремонтируем ПГУ МАЗ

Пневмогидроусилитель устанавливается на современные автомобили МАЗ, КАМАЗ.

Узел имеет множество различных уплотнений, манжет.

Поэтому со временем возникают поломки ремкомплекта. Решить проблему поможет ремонт ПГУ МАЗ.

В большинстве случаев через системы вытекает рабочая жидкость и воздух.

Конечно же, у вас могут появиться и другие неисправности ПГУ МАЗ.

В нашей статье мы постараемся рассмотреть все варианты поломок и дать подробную инструкцию по ремонту ПГУ МАЗ 4370, Бычок, КАМАЗ.

Неисправности ПГУ МАЗ

Прежде чем начать ремонт агрегата, рассмотрим причины его поломки, а также варианты неисправностей.

ПГУ, а затем и усилитель сцепления МАЗ выходят из строя так как:

  • Со временем практически каждое уплотнительное кольцо разбухает, поверхность детали истончается;
  • Привод сцепления неправильно отрегулирован;
  • В рабочем цилиндре износились манжеты и другие элементы ремкомплекта;
  • Прогибается вилка выжимного, изнашивается ее втулка.

Из-за поломки уплотнительных колец возникает перепускание, своеобразное «шипение», а затем утечка рабочей жидкости.

Если не сделать вовремя ремонт ПГУ МАЗ, со временем возникнут проблемы с усилителем сцепления МАЗ.

Ремонтируем ПГУ МАЗ – фото, инструкция

О том, как прокачать ПГУ для МАЗ, читайте ниже.

При ремонте детали необходимо снять ее с автомобиля.

На КАМАЗ ПГУ устанавливается справа, на МАЗ – слева по ходу.

Затем берем ключ на 14, отворачиваем штуцер шланга, трубки (здесь рабочая жидкость).

Ключом на 17 снимаем ПГУ, отвернув 2 винта.

Берем ключ на 13, отворачиваем винты подвода воздуха, демонтируем, впускной и выпускной клапан выкручиваем.

Используя шестигранник, отворачиваем винты, корпус ПГУ МАЗ 4370 разъединяем, извлекаем поршень, аккуратно отворачиваем сапун.

Также демонтируем перепускной клапан, уплотнительные кольца, уплотнения поршня, стопорное кольцо.

Поршень выключения сцепления МАЗ, корпус уплотнения поршня, манжету аккуратно вынимаем.

Общее устройство и принцип работы ПГУ

В настоящее время на автомобилях КАМАЗ используется несколько типов ПГУ, однако все они имеют принципиально одинаковое устройство и принцип работы. Усилитель имеет две взаимосвязанных системы, объединенных в общем корпусе:

  • Следящее устройство;
  • Исполнительный пневматический цилиндр.

Следящее устройство необходимо для управления усилителем, оно отслеживает силу нажатия водителем на педаль сцепления и в нужные моменты осуществляет поступление воздуха под давлением в исполнительный цилиндр. Следящее устройство состоит из диафрагмы (в некоторых ПГУ она одновременно выступает и в роли прокладки между деталями корпуса) и поршня, которые входят в гидравлический контур педали сцепления, и двух связанных с ним пневматических клапанов (впускной и выпускной), составляющих часть пневматического контура. Поэтому к усилителю подводится трубка для подачи тормозной жидкости и трубка для подачи сжатого воздуха от пневмосистемы автомобиля.

Исполнительный пневмоцилиндр служит непосредственно для привода сцепления. Этот узел состоит из корпуса, играющего роль цилиндра, в котором устнаовлен поршень большого диаметра и пружина. Поршень жестко соединен с толкателем, который через систему уплотнителей выходит из корпуса ПГУ — с его помощью и осуществляется отключение и включение сцепления. В ряде моделей на толкатель также устанавливается упор, посредством которого осуществляется управление клапаном выключения делителя КПП.

ПГУ КАМАЗ представляет собой компактный узел, который обычно монтируется непосредственно на картер сцепления. Толкатель усилителя при этом упирается в специально выведенный рычаг вала вилки выключения сцепления. Обычно толкатель не имеет жесткого соединения с рычагом вала вилки, а упирается в нее через сферическую гайку. Такое решение защищает ПГУ от поломок, а также позволяет производить регулировки посредством изменения положения гайки на толкателе.

Работает ПГУ КАМАЗ следующим образом. При отжатой педали следящее устройство держит впускной пневматический клапан закрытым, поэтому воздух из пневмосистемы не поступает в исполнительный цилиндр и под действием пружины его поршень отведен в крайнее положение — в этом случае сцепление под действием своих пружин включено. При нажатии на педаль сцепления давление рабочей жидкости в следящем устройстве повышается, его поршень движется и открывает впускной пневматический клапан — сжатый воздух поступает в исполнительный цилиндр, преодолевает силу сжатия пружины и двигает поршень — толкатель также движется и выключает сцепление. При отпускании педали происходят обратные процессы — впускной пневматический клапан постепенно закрывается, а выпускной открывается, давление в исполнительном цилиндре падает, и сцепление вновь включается.

Важно отметить, что степень открытия следящего устройства зависит от силы нажатия на педаль сцепления, поэтому у водителя есть возможность регулировать процесс включения и выключения сцепления в зависимости от режима движения автомобиля
