Рекуперативное торможение

Электрические тяговые двигатели, применяемые для движения городского и железнодорожного электротранспорта, работают с использованием рекуперативного торможения (РТ). В тот момент, когда электродвигатель совершает торможение, он превращается в генератор.

Какие бывают счетчики электроэнергии Нева?

Подобные электродвигатели применяют:

в троллейбусах;
в трамваях;
в электропоездах.

Получаемая в процессе торможения электроэнергия передаётся обратно в общую энергосеть.

Внимание! В аналогичной ситуации электромобили или гибридные автомашины используют такую энергию для зарядки собственного аккумулятора. Электропоезд с двигателями РТ

Электропоезд с двигателями РТ

Система рекуперации на «гибридах» и электромобилях

На данных автомобилях устанавливают электрические системы возврата энергии. Как это работает? Сначала немного теории. Любой электродвигатель постоянного тока при подаче на него напряжения начинает вращаться и работать как мотор. Если же раскрутить его вал механическим способом, то на клеммах вырабатывается напряжение. То есть, электромотор может выполнять одновременно две функции: в первом случае двигателя, а во втором генератора. Этот принцип и лег в основу электрических систем рекуперации энергии, который с успехом реализуют на электро- и гибридных автомобилях. Ведь и те и другие изначально оборудованы электродвигателями, которые довольно просто перевести в режим генератора. Принцип работы таких систем достаточно прост:

При наборе скорости (то есть при нажатии на педаль газа) электродвигатель питается от аккумуляторной батареи и передает через трансмиссию вращательный момент на колеса автомобиля.
В момент торможения встроенная электроника переключает его в режим генератора.
Усилие, необходимое для его «раскручивания» замедляет вращение трансмиссии и способствует процессу остановки транспортного средства.
Вырабатываемое мотором/генератором напряжение через специальный контроллер подзаряжает аккумуляторную батарею. То есть, часть энергии удается возвратить для ее последующего использования.

Важно! Естественно, при экстренном торможении рекуперативная система не может резко остановить автомобиль. Вследствие этого полностью отказываться от привычных конвекционных тормозов нельзя. Поэтому в зависимости от степени нажатия на педаль тормоза встроенный компьютер «принимает решение» и подключает в помощь к рекуперативному торможению стандартную тормозную систему автомобиля

Поэтому в зависимости от степени нажатия на педаль тормоза встроенный компьютер «принимает решение» и подключает в помощь к рекуперативному торможению стандартную тормозную систему автомобиля.

Достоинствами применения электрических систем рекуперации энергии являются:

для электромобилей – увеличение автономности без очередной подзарядки аккумуляторных батарей;
для гибридных транспортных средств – снижение расхода топлива.

Система рекуперации на автомобилях со «Старт-Стопом»

Любому автомобилисту известно, что при запуске двигателя происходит наибольший расход энергии аккумулятора. Транспортные средства, оборудованные системой «Старт-Стоп», отличаются тем, что после каждой остановки мотор автоматически глушится и потом при возобновлении движения заводится. То есть, батарея быстро теряет свою емкость и «требует» подзарядки. А времени, чтобы это сделать (с помощью штатного генератора) в условиях коротких пробегов и частых остановок на светофорах и в пробках, может просто не хватить. И вот тут электрическая система рекуперации смогла бы обеспечить дополнительный заряд аккумулятора. Существенным минусом ее применения на автомобилях «Старт-Стоп» является удорожание самого транспортного средства за счет установки специального генератора (подключаемого непосредственно к трансмиссии в момент торможения) и усложнение всей электронной «начинки».

Рекуперативное торможение что это и когда будет наших авто

Рекуперативное торможение — что это такое и как работает?

Друзья, вы наверняка замечали, что в последние годы тема всевозможных возобновляемых и экологически чистых источников энергии муссируется очень активно.

В связи с этим хотелось бы поговорить о системе, которая просто таки творит чудеса — система рекуперативного торможения.

Во первых хочется сказать, эта новомодная система добралась все-таки и до любимых нами легковушек. Теперь уже практический каждый автопроизводитель имеет в своём арсенале по парочке моделей с гибридной силовой установкой, а то и вообще электромобиль.

Рекуперативное торможение — источник энергии

В чём же суть данной технологии? Оказывается, что во время движения наши с Вами автомобили не только поглощают энергию, съедая топливо, но и выделяют её.

Происходит это, как правило, во время торможения, когда масса кинетической энергии улетучивается в виде тепла от тормозных механизмов в атмосферу. «Зачем же нам греть воздух, если можно использовать её в других целях», — как-то раз задумались инженеры.

Результатом их трудов и стала система рекуперативного торможения, то есть такая, которая возвращает часть выделяющейся энергии обратно, в организм автомобиля, где потом используется вновь, а это значит, что мы экономим.

Проще всего такой фокус можно реализовать на гибридных машинах и электромобилях. Почему? Ответ будет дальше.

Кстати, автомобильный транспорт не единственный, где можно встретить рекуперационные системы. Довольно активно и давно они используется на железной дороге у электровозов, а также на городском электротранспорте – трамваях и метро.

Как сохранить энергию торможения?

С сутью рекуперации мы, кажется, разобрались, теперь остаётся выяснить, как она реализована на практике. Есть несколько способов повернуть энергию, выделяющуюся при торможении, в нужное русло. Мне известны только два:

электрический;
механический.

Электрический метод

Электрическое рекуперативное торможение, с технологической точки зрения можно назвать самым доступным, и именно он наиболее точно подходит под определение этой системе.

Система рекуперативного торможения

Электрический метод актуален для автомобилей с гибридными моторами (ДВС + электропривод) или для электромобилей.

Главную роль тут играют электродвигатели, которые благодаря своим свойствам, могут не только крутить колёса, но и крутиться сами под воздействием внешних сил, превращаясь в генераторы.

В момент рекуперативного торможения, электромотор переключается в генераторный режим и создаёт дополнительное останавливающее усилие на осях. В этом случае он уже не потребляет энергию аккумулятора, а наоборот, подзаряжает его, и так повторяется каждый раз, когда вы нажимаете на тормоз.

Таким образом, по подсчётам автопроизводителей, подобная система рекуперации на гибридном авто экономит до 30% запасов топлива.

Необходимо отметить, что в зависимости от скорости машины, электроника сама выбирает как ей лучше оттормаживаться – с помощью электродвигателя или традиционными методами.

Механический способ

Механическое рекуперативное торможение. По сути, это не система рекуперативного торможения, а система рекуперации кинетической энергии, так как она не способствует тому, чтобы автомобиль остановился, а просто накапливает часть энергии, выделяющейся во время снижения скорости.

В данном методе в качестве ключевого элемента используется маховик, который раскручивается во время торможения и затем отдаёт эту кинетическую энергию по мере дальнейшего движения авто.

Вращается маховик в вакуумной камере, а при торможении автомобиля раскручивается до 60000 об/мин. Конструкция такова, что она сохраняет энергию во вращательном маховике до 600 кДж, а при отдаче выдает мощность до 60 кВт, что составляет 80 л.с.

Такая система, получившая название KERS, несколько лет назад эксплуатировалась на гоночных машинах Формулы-1, где позволяла кратковременно добавить двигателю внутреннего сгорания ещё несколько десятков лошадиных сил.

В гражданской технике рекуперативное торможение пока является экзотикой и серийно не устанавливается.

Система KERS — рекуперация кинетической энергии (Kinetic Energy Recovery Systems)

Таким образом, наши дорогие читатели, мы видим, что игры с кинетической энергией, выделяющейся при торможении, могут давать вполне ощутимые результаты в виде экономии топливных ресурсов.

Но, справедливости ради, нужно заметить, что все эти системы довольно дорогое удовольствие, которое пока что очень осторожно становится массовым продуктом

На этом всё, спасибо за внимание и до новых встреч!

Преобразователи частоты – Рекуперация электроэнергии

Современная преобразовательная техника позволяет получать экономию электроэнергии не только от оптимизации управления электродвигателями, но и имеет возможность давать дополнительную экономию за счет рекуперации электроэнергии.

Рекупера́ция(от лат. recuperatio «обратное получение»)возвращение части материалов или энергии для повторного использования в том же технологическом процессе.

Вместе с преобразователями частоты, могут быть применены модули рекуперации. Они применяются при управлении кинематическими системами, накапливающими при разгоне и торможении большое количество энергии.

Применение модулей рекуперации позволяет в процессе торможения вернуть в сеть механическую энергию с вала двигателя.

Модуль рекуперации подключается входом к звену постоянного тока, а выходом непосредственно, к питающей частотный преобразователь сети. Если к звену постоянного тока подключено несколько преобразователей, то достаточно одного модуля рекуперации.

Существуют преобразователи частоты, которые представляет собой инвертор со встроенной функцией возврата запасенной энергии от двигателя в сеть.

Идея возврата энергии в сеть, позволяет отказаться от громоздких тормозных резисторов и значительно увеличить скорость торможения двигателя.

При этом преобразователь частоты обеспечивает работу в режимах управления двигателем или рекуперации энергии без применения дополнительного оборудования, что в свою очередь обеспечивает:

1. Сохранение рабочего пространства – не требуется дополнительного оборудования (тормозной модуль, тормозные резисторы) для эффективного торможения двигателя

2. Сохранение энергии и расходов – рекуперируемая преобразователем частоты энергия возвращается обратно в питающую сеть

3. Нет выделения тепла, так как тормозные резисторы не применяются.

Преобразователи частоты с рекуперацией электроэнергии в сеть, чаще всего используют для решения задач, связанных с циклически чередующимися процессами ускорения и замедления.

Эффективность

Здесь все куда интереснее. Эффективность рекуперативного торможения — это показатель того, насколько система способна увеличить запас хода транспортного средства.

Как вы, наверное, уже догадались, показатель значительно варьируется в зависимости от факторов, включая условия движения, местность и размер транспортного средства.

Немалое влияние оказывают условия вождения. Вы увидите значительно лучшую отдачу в городе, где приходится многократно сбрасывать скорость на светофорах или в пробках, чем на шоссе. Ландшафт также играет весомую роль. Подъем в гору не дает вам много шансов на остановку, а вот при спуске для безопасности часто нужно притормаживать, что позволит преобразовать больший объем кинетических запасов. На длинных склонах рекуперативная система может применяться почти без остановок, чтобы регулировать скорость, тем самым заряжая аккумулятор в течении продолжительного промежутка.

Размер транспортного средства может быть самым значительным фактором для данного показателя по той простой причине, что более тяжелые тела содержат в себе гораздо больший импульс и кинетическую энергию. Подобно тому, как большой маховик является более эффективным, четырехколесный автомобиль имеет куда больше кинетической энергии при движении, чем мотоцикл или самокат.

Эффективность системы регенерации в автомобилях

Данные для сравнения могут быть несколько сложными. Машины Tesla выдают мощность рекуперативного торможения в 60 кВт при жесткой остановке, но это не отвечает на более интересный вопрос. Мы хотим знать, сколько энергии мы регенерируем во время поездки, а не насколько сильны наши тормоза каждый раз, когда мы месим педаль.

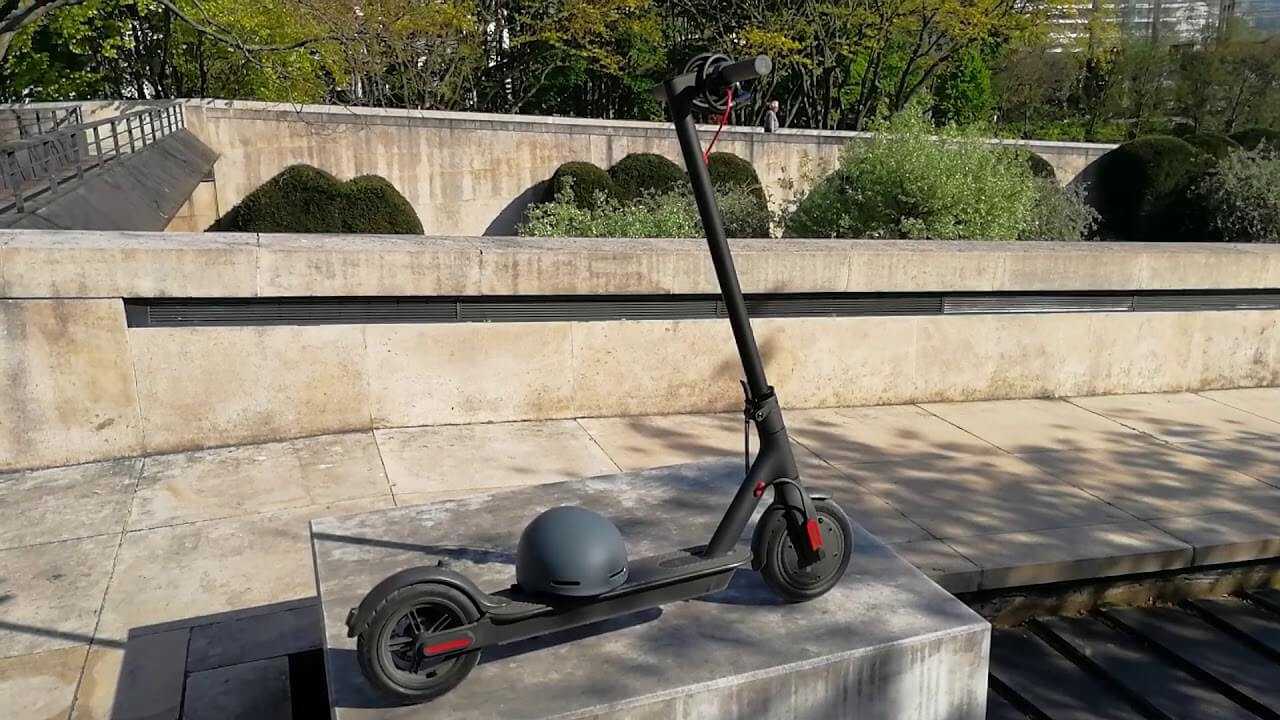

Для небольших электрических транспортных средств цифры не столь оптимистичны. На многих велосипедах с функцией рекуперативного торможения средним показателем является 4-5% регенерации, максимум 8% в холмистых районах. Другие персональные электромобили, включая самокаты и скейтборды, имеют схожие результаты.

Как мы писали выше, столь небольшие цифры во многом связаны с меньшим весом данных средств. У них просто нет большого импульса и, следовательно, они имеют меньшую кинетическую энергию для преобразования обратно аккумулятор.

А это вообще важно, насколько хорошо работают рекуперативные тормоза?

В индустрии электрических велосипедов регенеративное торможение иногда может использоваться скорее как маркетинговый инструмент, чем как целесообразное нововведение. Поскольку технология, как правило, возможна только в электрических байках с более крупными безредукторными двигателями, то производители таких велосипедов будут обязательно использовать столь эффективную разработку в своих моделях. В то же время компании, выпускающие байки со среднеразмерными приводами и другими редукторными моторами, которые не приспособлены к регенеративному торможению, относят технологию в разряд неэффективных и просто не ставят.

Истина заключается в том, что для небольших и персональных транспортных средств рекуперация не так эффективна, как в крупных электромобилях, однако эта функция все равно имеет множество преимуществ.

Рекуперация также позволяет внести механизм остановки в скейтборды — подвиг, который ранее выполнялся через трение подошвы вашей обуви о тротуар. Данная функция является очень полезной для безопасности в связи с появлением популярных моделей, достигающих скоростей более 30 км/ч.

Еще одним преимуществом регенеративного торможения является продление срока службы обычным тормозным деталям, таким как кабели и тормозные колодки. Постоянное обслуживание и замена данных частей раздражает, а если учесть, что электрические велосипеды и самокаты путешествуют намного дальше и быстрее, чем их не электрические братья, то детали изнашиваются намного раньше.

В конце концов, регенеративное торможение никогда не будет столь полезным в небольших средствах передвижения, как в крупных, просто из-за законов физики. Поэтому отсутствие технологии на электрических велосипедах и других малых EV для личного пользования не есть что-то ужасное. Однако преимущества использования этой разработки, без учета простого перехвата мощностей, нельзя игнорировать. И эй, вы будете получать бесплатный 5%-ный рост диапазона каждый день!

Система рекуперации кинетической энергии MGU-K

Система рекуперации кинетической энергии торможения MGU-K. Представляет собой подобие ранее применяемой системы KERS, электронного типа. Электродвигатель-генератор является центральным местом в системе. Одной из его функций является накопление энергии в аккумуляторную батарею при торможении болида F1. Другой и основной функцией, является включение в режим электродвигателя. Именно он выдает дополнительные 160 лошадиных сил, разрешенных правилами FIA на 2014 год. Добавку мощности в 160 лс можно использовать в течении 33.3 сек на каждом круге гонки, что составляет 4 мегаджоуля энергии и это в 10 раз выше, ранее применяемых систем KERS. 160 лс максимально возможная разрешенная дополнительная мощность, но возможны варианты использования меньшей мощности, но более длительное время. Например 80 лс в течении 66.6 секунд. Разрешены и другие комбинации начиная с 1 лошадиной силы, главное не переступить барьер в 4 МДж. Система MGU-K связана с трансмиссией, аккумулятором и электронным блоком управления, который регулирует все потоки энергий, в том числе и энергию поступающую от системы MGU-H. По правилам, ограничивающим свободы конструкторов болидов ф1, мотор-генератор MGU-K не может иметь обороты больше чем 50.000 об/мин

Что это такое рекуперативное торможение

При выборе электромобиля одним из важнейших его параметров является дальность пробега на одной зарядке. Производители электрокаров проводят активные исследования и внедряют все новые разработки, которые позволяют увеличить дальность пробега электрокара на одной зарядке. Рекуперативное торможение, как одна из возможностей частичного восстановления заряда батареи, является важным нюансом при выборе электрокара.

В нескольких словах рекуперативное торможение электромобилях можно описать как процесс получения энергии в ходе торможения авто, т.е. фактически это подзарядка аккумулятора электрокара прямо по ходу движения.

Гидравлическая система рекуперации

Автомобиль с гидравлической системой рекуперации энергии оборудован специальным мотором-помпой и двумя гидро аккумуляторами (низкого и высокого давления). Принцип работы:

При нажатии на педаль тормоза помпа подключается к трансмиссии автомобиля и перекачивает жидкость из гидро аккумулятора низкого давления в баллон, заполненный газообразным азотом (который является своего рода накопителем энергии). Газ при этом сжимается и давление в емкости повышается. Усилие, необходимое для работы помпы замедляет движение автомобиля и «помогает» его остановить.
До тех пор, пока водитель снова не нажмет на педаль газа, жидкость остается под давлением в аккумуляторе. После этого она поступает в мотор-помпу и передает (через трансмиссию) сохраненную энергию на колеса автомобиля.

Разработчики утверждают, что использование таких систем рекуперации позволяет «вернуть» в автомобиль до 80% энергии, обычно затрачиваемой «впустую» при торможении. Однако значительные размеры и вес дополнительного оборудования, которое необходимо установить на автомобиль для реализации такой системы рекуперативного торможения, ограничивают ее применение. Поэтому в настоящее время ее используют только на большегрузных транспортных средствах и общественном городском транспорте, работающим в режиме частых остановок и возобновления движения.

Рекуперация в автомобиле

При движении на автомобиле, особенно в условиях города, почти постоянно приходится разгоняться и тормозить. При разгоне мощность мотора тратится на увеличение скорости, а при торможении кинетическая энергия разогнавшегося авто просто теряется. Вот для того, чтобы частично ее использовать, существует система рекуперации энергии, благодаря которой осуществляется зарядка АКБ.

Наиболее простым способом это реализуется на гибридном автомобиле. При обычном режиме движения вспомогательный ДВС вращает генератор. Тяговые моторы получают от него питающее напряжение и крутят колеса. Когда машина тормозит, то генератор отключается, и уже колеса крутят тяговые моторы, а они начинают работать как генератор и вырабатывают электроэнергию, которая сохраняется аккумулятором. Вот таким образом в системе рекуперации, энергия торможения становится электроэнергией.

Подобный подход к использованию торможения возможен не только на гибридном автомобиле. Например, на многих машинах семейства bmw реализуется аналогичный способ, только несколько измененный. На некоторых моделях bmw при разгоне генератор не работает, что позволяет уменьшить нагрузку на двигатель, а также снизить потребление горючего. Когда же водитель начинает процесс торможения, то подключается генератор и начинает подзарядку АКБ.

Применение подобным образом рекуперации энергии торможения в автомобиле, для зарядки аккумуляторов, с питанием от них в дальнейшем бортовой электроники, достаточно традиционно. Как уже отмечалось, это позволяет добиться экономии топлива и повысить динамические характеристики, за счет расходования мощности двигателя исключительно на движение. Однако, это не единственный подход, который реализуют изготовители для рационального использования энергии на автомобиле в процессе торможения.

Устройство рекуперативного торможения

Говорить об определенной смехе устройства рекуперативного торможения смысла нет, так как у каждого производителя она своя. Тем более не меньше зависит от марки и устройства самого автомобиля. Проще всего данный механизм реализован на гибридных автомобилях, поэтому возьмем их за пример устройства и в дальнейшем принципа работы.

В основной перечень деталей системы рекуперативного торможения, гибридного автомобиля входит:

электродвигатель генератор;

передаточные механизмы;

двигатель внутреннего сгорания;

инвертор;

аккумуляторная батарея;

сцепление;

электронный блок управления.

В зависимости от модели и доработок инженеров, в перечень так же могут входить дополнительные механизмы, датчики замера скорости и прочее, что способствует стабильной и качественной работе системы.

Электродвигатель, он же генератор работает двунаправлено. В одном случае механизм может генерировать электричество, перерабатывая кинетическую энергию, в другом случае – использовать накопленную энергию с батареи для режима ускорения. Само строение такого электродвигателя может существенно отличатся, аналогично, как и мощность. Передаточный механизм, устанавливаемый на разные узлы, так же играет немало важную роль. Именно за счет него передается усилие между разными составными механизмами системы рекуперативного торможения.

Что касается двигателя внутреннего сгорания, то особых отличий у него нет. В частности это синхронизированная работа с электродвигателем, а так же особенности конструкции для каждого производителя. Аналогично особых отличий по аккумуляторной батарее не будет, с характеристик важна емкость, скорость зарядки и ток. Минимум разницы будет в инверторе, основная его задача преобразовать один вид электричества в другой (чаще всего переменный в постоянный или с 12V на 45V).

Неотъемлемой деталью системы рекуперативного торможения считается сцепление, благодаря ему, блок управления может подключать или выключать электродвигатель генератор, а так же задавать направление работы механизма (вырабатывать электроэнергию или потреблять из аккумулятора).

Последний и один из самых главных элементов – электронный блок управления. Именно он выполняет основную роль управления всеми элементами механизма, а так же решает когда и в каком направлении включать генератор рекуперативной системы. Помимо основных функций по управлению системой рекуперации тормозов, электронный блок управления ведет контроль:

скорости вращения колес;

поддержание работы электродвигателя;

поддержка крутящего момента двигателя внутреннего сгорания;

распределение тормозного усилия.

Как видим, устройство такого механизма не сложное, каждый из элементов выполняет поставленную задачу и несет важность в цепочке системы. Таким образом, не только уменьшается нагрузка на основной двигатель, но и увеличивается экономия топлива

Использование системы рекуперации в механизме подвески

Естественно, любой разработчик всегда хочет извлечь максимальную выгоду из всего, поэтому рациональные инженеры пошли ещё дальше: они решили использовать кинетическую энергию подвески, работающей во время обычного движения. Разработкой такой системы занимаются фирмы Levant Power и ZF, так что в будущем, такими приспособлениями могут быть оснащены все серийно производимые автомобили.

Как работает рекуперативная подвеска

В состав системы входит небольшой электрический движок, четыре электрогидравлических насоса и блок управления. Аппаратура монтируется около каждого амортизатора, а при перемещении в них штока, кинетическая энергия будет преобразовываться в электрическую и подаваться на АКБ. Сочетание данной системы с традиционной рекуперацией, должно обеспечить эффективность приблизительно в 2 раза большую.

Заключение

Рекуперативное торможение — одно из самых полезных изобретений! Действительно, зачем пропадать энергии даром, если её можно использовать с пользой. Самую большую выгоду от рекуперации имеют электропоезда — вот там реально глобальные масштабы (с них кстати всё и началось), а самую маленькую — лёгкий индивидуальный электротранспорт: мотоциклы, скутера, велосипеды, самокаты и т. п. Также, большую роль играет местность, по которой будет двигаться транспортное средство. К примеру в городе, глупо ожидать от рекуперации больших успехов, ведь там, автомобили, итак, ползут черепашьим темпом и к интенсивному замедлению водители прибегают не часто. Зато вот на холмистой местности, действительно можно «разгуляться». В любом случае, некоторое количество затраченный энергии, вы таки будете получать обратно — иногда больше, иногда меньше. Поэтому, данная система имеет полное право на существование!

Гидравлическая система рекуперации

При нажатии на педаль тормоза помпа подключается к трансмиссии автомобиля и перекачивает жидкость из гидро аккумулятора низкого давления в баллон, заполненный газообразным азотом (который является своего рода накопителем энергии). Газ при этом сжимается и давление в емкости повышается. Усилие, необходимое для работы помпы замедляет движение автомобиля и «помогает» его остановить.
До тех пор, пока водитель снова не нажмет на педаль газа, жидкость остается под давлением в аккумуляторе. После этого она поступает в мотор-помпу и передает (через трансмиссию) сохраненную энергию на колеса автомобиля.
