Диагностика и устранение неисправностей коробки передач нивы шевроле

Неисправности механической коробки передач — симптомы

Вот некоторые симптомы, которые могут указывать на изношенную передачу, каждый из которых мы обсудим ниже.

1. Странные звуки (жужжание, визг, удары или стук)
2. Шум и скрежет
3. Коробка переключается с передачи на нейтральную
4. Сложность переключения
5. Автомобиль застрял на одной передаче
6. Скорость не включается
7. Утечка трансмиссионного масла

Это руководство поможет вам определить источник этих проблем. Вам нужно будет продолжить изучение и помнить, что конфигурации механической коробки могут меняться от одной модели к другой.

Помните, что это руководство имеет дело только с симптомами, исходящими от самой механической коробки. Некоторые симптомы, которые могут появиться в коробке, на самом деле исходят от сцепления (или другой системы), и наоборот.

Конструкция раздатки и причины поломки

Раздаточная коробка передач состоит из нескольких ведущих элементов (в зависимости от модификации и конструкции список может быть расширен или сужен):

• ведущий вал;
• понижающая передача;
• блокиратор межосевого дифференциала;
• цепная передача крутящего момента;
• дифференциал.

Из устройства раздаточной коробки следуют самые частые неисправности. В современных конструкциях коробок передач зачастую используются электронные блоки управления (это наглядным образом можно увидеть из салона автомобиля, когда управление раздаточной коробкой происходит посредством шайбы или кнопки, а не рычагов, как на устаревших авто). Также в конструкции могут присутствовать дополнительные элементы в виде различных муфт или блокираторов, которые могут стать причиной поломки данного агрегата.

Ремонт раздатки может быть вызван различными причинами.

Сбой электронного блока управления муфтами

Современные агрегаты могут выйти из строя по причине сбоя электронного блока управления муфтами. Такой блок устанавливается внутри салона и служит составной частью системы. Во время повышенных нагрузок (при прохождении экстремальных участков дорожного покрытия на электронный блок оказывается большая нагрузка) автомобиль подвергается механическому воздействию неровностей дороги (грязь, песок). В результате этого воздействия электронный блок управления может выйти из строя (или отдельный элемент системы), что в результате приведет к сложному ремонту.

Износ механических частей или элементов раздатки

Это касается как новых, так и старых моделей автомобилей. Механический износ характерен при интенсивном использовании агрегата во время прохождении экстремальных участков. Соответственно, чем меньшую нагрузку получает агрегат, тем меньше вероятность возникновения неисправности.

Использование некачественных материалов при производстве раздаток

Такая причина характерна чаще всего для отечественных автомобилей, однако время от времени такие поломки могут случиться и с иностранными машинами. В случае, когда гарантия на автомобиль истекла, владелец может надеяться только на себя и проводить самостоятельный ремонт раздатки. Зачастую замена элемента, вышедшего из строя, может потребовать полного разбора механизма, что влечет большие затраты времени.

Использование» некачественных смазывающих материалов

Так как в раздаточной коробке присутствует множество подвижных частей, для оптимальной работы данного узла требуется специальное масло. При интенсивном износе механизмов смазывающий материал может вытекать. Такая проблема часто встречается у некоторых отечественных внедорожников.

Факторы, влияющие на срок службы раздаточной коробки

На срок службы раздаточной коробки влияет несколько факторов:

1. Тип полного привода
2. Конструкция
3. Особенности эксплуатации
4. Периодичность проведения технического обслуживания

Как известно, существует три самых распространенных типа полного привода – постоянный, подключаемый автоматически и включающийся вручную.

Устройство и виды полного привода

Если взять постоянный полный привод, то в нем раздаточная коробка работает практически постоянно, что и приводит к постепенному износу. К тому же в современных конструкция раздаток этого типа используется электронное управление, которое следит за работой узла и осуществляет перераспределение крутящего момента по осям в необходимом соотношении.

В трансмиссиях с подключаемым полным приводом в автоматическом режиме износ раздатки хоть и немного меньше, чем с постоянным включением, поскольку она работает под нагрузкой не всегда, но все же достаточно интенсивен. К тому же наличие электроники также сказывается на длительности службы раздаточной коробки.

Самыми надежными являются раздаточные коробки, подключаемые вручную. Они задействуются только при надобности. И хоть такая раздаточная коробка при движении работает – передает вращение на одну из ведущих осей, но в таком режиме в ней задействуются не все составные компоненты, что снижает износ.

Конструкция тоже влияет на возникновении неисправности раздатки. Самой надежной является коробка с шестеренчатым зацеплением валов и механическим управлением. Но из-за неудобства включения и громоздкой конструкции такие типы раздаточных коробок сейчас не используются. В современных узлах применяются с электронным управлением. В конструкциях с ручным управлением водитель при помощи клавиш задействует электрический привод, который и осуществляет подключение второй оси.

Также на многих коробках привод вала передней оси осуществляется посредством цепи, что уменьшило металлоемкость конструкции, но немного снизило надежность, поскольку цепь со временем изнашивается.

Многие автопроизводители заменили классический межосевой дифференциал планетарного типа на электромеханические фрикционные муфты. Это дало возможность менять соотношение крутящего момента по осям в широком диапазоне, а также высокую скорость срабатывания. Но по надежности эти муфты значительно уступают обычному диффренциалу.

Неисправности раздаточной коробки возникают и из-за тяжелых условий эксплуатации. Частое и длительное использование полного привода для преодоления бездорожья создает значительные нагрузки на узел, что и становиться причиной поломки. К тому же движение по ухабам нередко приводит к повреждениям корпуса. Несоблюдение правил эксплуатации полного привода – тоже одна из причин поломки узла.

Естественно, раздаточная коробка требует периодического технического обслуживания, сводящегося, по сути, к своевременной замене смазочного материала. От качества смазки напрямую зависит интенсивность износа. Недостаток масла, его сильное загрязнение или исчерпание ресурса приводит к повреждениям составных компонентов коробки.

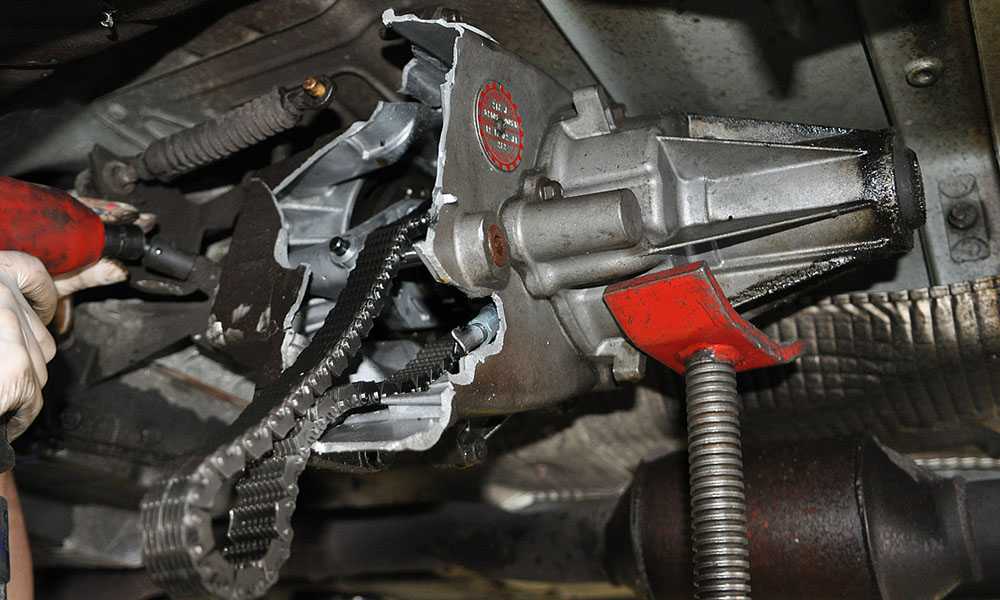

Самая фатальная поломка, полное разрушение раздатки на Jeep Grand Cherokee

Конструкций раздаточных коробок – много, и у каждого вида есть свои особенности, влияющие на появление поломок. Но есть ряд неисправностей, которые присущи для множества вариантов раздаток.

Неполадки с коробкой

Машина Нива Шевроле, а в частности её элемент КПП, как говорится, хорошая, но со своими «особенностями». Где-то после первых 50 тысяч км пробега устройство начинает показывать зубки. Может появиться гул или необычный шум. Подобные «особенности» дают понять, что подшипники или шестерни износились. Если какое-то время понаблюдать за КПП, то можно определить, что же именно придётся заменить. Какие еще неполадки могут возникнуть в работе коробки передач?

1. Шум, скрежет или стук при движении автомобиля, а иногда и при прогреве.
2. Удары в момент переключения передач.
3. КПП может отказываться отключать ту или иную передачу.
4. Деформирование рычага, что сулит осложнениями в процессе переключения передач.
5. Также передачи может просто выбивать.

Стук при передвижении автомобиля или в момент прогревания говорит о том, что в КПП износились подшипники, шестерёнки, вал (первичный) или осевые. Собственно, определить, что именно послужило причиной, порой бывает очень сложно. И если у вас нет возможности провести полную замену коробки передач, то единственным вариантом для вас будет снять устройство вручную, разобрать и провести небольшой ремонт.

Особенности конструкции трансмиссии разных авто

Трансмиссия легковых авто может иметь разную компоновку, что и сказывается на количестве составных частей.

Так, на классических моделях ВАЗ-2106, 2107 и прочих – привод задний, поэтому конструкция трансмиссии включает в себя сцепление, КПП, карданный вал, задний мост с главной передачей, дифференциалом и полуосями.

Более современные модели, та же ВАЗ-2109 – переднеприводная, поэтому у нее кардан с мостом – отсутствуют, а главная передача с дифференциалом входят в конструкцию КПП.

Но дополнительно присутствуют приводные валы с шарнирами равных угловых скоростей.

А если рассмотреть конструкцию внедорожников – ВАЗ-21213, Шевроле Нива, УАЗ Патриот, то их компоновка трансмиссии включает все указанные элементы авто с передними и задними приводами, и дополнительно еще имеется раздаточная коробка, обеспечивающая передачу вращения на обе оси и возможность отключения одной из них.

Что может сломаться в раздатке?

Стоимость ремонта раздаточной коробки довольно высока, поэтому важно аккуратно пользоваться своей машиной и проходить регулярное обслуживание. Перечислю, какие основные неисправности возникают в «раздатке»:

1. Износ подшипников. На это указывает шум и вибрация при эксплуатации авто. А через некоторое время возникают стуки и скрежет, что свидетельствует о значительном ухудшении раздаточной коробки.
2. Износ фиксаторов переключения в механизме. Это приведёт к тому, что «раздатка» начнёт самостоятельно выключаться.
3. Течь масла. Оно может подтекать как через стыки в корпусе, так и через сальники и их посадочные места. Подтекание масла происходит из-за нарушения герметичности.
4. Появление задиров на зубьях шестерёнок. При этом возникают проблемы с переключением передач.
5. Шум в подшипниках. Это можно выявить при помощи прослушивания деталей авто при техническом обслуживании. При движении слышится постоянный «вой» с небольшими стуками. Подшипники надо заменить на новые.
6. Растяжение цепи. В результате происходит проскальзывание зубьев шестерёнок, где расположена цепь. Чтобы это выявить, надо вывернуть колёса максимально в сторону и начать резкое движение. Вы должны услышать громкий треск в области раздаточной коробки. В тяжёлых случаях цепь может протирать картер этого агрегата.
7. Износ межосевого дифференциала. Сателлиты этой детали постоянно находятся в трении, а если смазка плохая или в систему смазки попадают металлические частички, то через 30-40 км пробега дифференциал выходит из строя. Чтобы удалить металлическую крошку применяют магнит, который находится на дне «раздатка».
8. Износ вязкостной муфты. Приводит к ухудшению курсовой устойчивости при поворотах, неуверенному прохождению плохих дорог, скрип в трансмиссии, а также неравномерный износ резины на колёсах. Вискомуфту следует сменить на новую или отремонтировать.
9. Износ механизма подключения полного привода. В некоторых типах «раздаток» есть электромагниты, оплётка которых очень реагирует на нагрузку. Со временем это может привести к поломке электромагнитного сцепления подключения приводы.

Отсюда делаем вывод, что раздаточная коробка – довольно сложный механизм, который требует регулярной проверки. Стоимость работ по ремонту начинается от 2000 р., а в частности ремонт актуатора обойдётся свыше 8000 руб.

Такая деталь, как «раздатка» может продаваться как в готовом виде, так и отдельными запчастями для неё. Для российских автомобилей часто применяют раздаточные коробки фирмы ЯМЗ и ЗМЗ. А производители раздаточных коробок для иномарок: Dana, ОЕМ, Quattro, 4-matic, Eaton, BorgWarner. Цена на «раздатку» начинается от 20 тыс. руб.

Видео: устройство и принцип действия раздаточной коробки TOD (Torque on Demand)

Для чего нужна раздаточная коробка? Это очень полезная деталь, без которой было бы невозможно эффективно управлять полноприводными автомобилями. Особенно это видно при езде на пониженной передаче с подключённым приводом на обе оси, когда ведущий и ведомый валы работают как единое целое.

Устройство «раздатки» и принцип её работы довольно простой. Управлять ей может производить как водитель, так и автоматика. А межосевой дифференциал или муфта позволяет не допустить преждевременного износа деталей трансмиссии.

Напишите своё мнение или жизненный опыт при раздаточную коробку, он может быть очень полезен читателям.

Сделай репост и информация будет всегда под рукой

Как работает АКПП

Лучше понять принцип функционирования автоматической трансмиссии поможет условное разделение ее на три части – гидравлическую, электронную и механическую. С помощью первой передается крутящий момент двигателя к механической части, отвечающей за переключение передач. Электронную же можно назвать мозговым центром всей АКПП, она обеспечивает переключение режимов и обратную связь с автомобильными системами.

Задача трансмиссии заключается в таком преобразовании мощности и крутящего момента двигателя, которое создаст условия, необходимые для движения автомобиля. Основная часть работы АКПП приходится на гидротрансформатор (в простонародье «бублик») и планетарные передачи.

Гидротрансформатор, ориентируясь на частоту вращения колес и нагрузку, автоматически меняет крутящий момент, играя роль сцепления (наподобие того, что присутствует в механической коробке). Конструктивно гидротрансформатор представлен парой лопастных машин – центростремительной турбиной и центробежным насосом с расположенным между ними направляющим аппаратом-реактором.

Турбина и насос располагаются на максимально близком расстоянии друг к другу, а благодаря форме их колес обеспечивается непрерывная циркуляция рабочих жидкостей. Такое решение позволяет создавать гидротрансформаторы с минимальными габаритными размерами, а также минимизировать потери энергии в процессе перемещения жидкостей от насоса к турбине. Коленвал двигателя связан с колесом насоса, а вал трансмиссии – с турбиной. Из-за отсутствия жесткой связи между ведущими и ведомыми частями АКПП рабочие жидкости передают энергию от двигателя к КПП, которая с лопаток насоса сбрасывается на турбинные лопасти.

Признаки неисправности раздаточной коробки

Первыми признаками неисправности раздаточной коробки передач могут быть:

• Появление вибрации при разгоне автомобиля;
• Наличие подтеканий масла;
• Возникновение повышенного шума в раздаточной коробке передач;
• Появление признаков подклинивания при движении с выкрученным рулем;
• Возникновение трудностей выбора и переключения передач;
• Самопроизвольное выключение передач при движении авто.

Если вовремя не обратить внимание на эти признаки, то могут появиться более серьезные проблемы, которые приведут к тому, что стоимость ремонта раздаточной коробки может увеличиться в разы

Виды неисправностей, причины и методы устранения поломок МКПП

Первый и самый популярный дефект

, с которым можно встретиться в процессе эксплуатации авто с МКПП – повышенный уровень шума на нейтральной передаче, характерный скрип при переключении скорости. Часто возникновение данного дефекта связано с недостаточным уровнем трансмиссионного масла или его отсутствием в МКПП.

Рассмотрим частные случаи, когда можно встретить посторонний шум или увеличение его уровня в процессе эксплуатации автомобиля:

1. На нейтральной передаче при работающем моторе уровень шума заметно возрастает.

Основная причина – недостаточный уровень масла в МКПП или плохое качество трансмиссионной жидкости

(выработка, износ, загрязнение). Часто данная неисправность возникает при попадании грязи или воды. При устранении данных дефектов сохраняется уровень шума? Значит, проблема вызвана износом одного или нескольких узлов механической коробки передач.

Это может быть выработка посадочных мест или контактных частей подвижных элементов, износ в процессе эксплуатации, появление задиров, неровностей, потертостей в выжимном подшипнике, ведущей шестерне, одном из валов (ведущем, ведомом, промежуточном), разрушение шестерней дифференциала в автомобилях с передним приводом. Необходимо разобрать МКПП и заменить изношенные детали на новые запчасти.

При работающем моторе уровень шума заметно превышает привычный независимо от передачи.

Причины аналогичны предыдущему случаю: износ в результате эксплуатации одной или нескольких деталей механической трансмиссии. Также может быть диагностирована несоосность картеров сцепления и двигателя.

Необходимо заменить изношенные части – в первом случае. Во втором — отцентровать картер сцепления относительно двигателя или заменить его на новый, но сделать это самостоятельно довольно сложно. Лучше обратиться в специализированный сервис.

• При работающем моторе уровень шума заметно превышает привычный на одной из передач.

Частой причиной бывает износ или поломка зубьев синхронизатора.

Вторым по распространённости дефектом

является хруст в процессе эксплуатации или проблемы с переключением передач. Первой и основной причиной является износ или поломка синхронизатора, однакоперед съемом и разбором МКПП необходимо проверить следующие узлы:

рычаг переключения передач на предмет наличия люфта в кулисе;
тросик привода на предмет обрыва или утечку жидкости;
регулировку механизма выбора скоростей;
исправность корзины и диска сцепления;
качество крепления МКПП к кузову транспортного средства;
уровень и качество трансмиссионной жидкости в МКПП.

При обнаружении и устранении данных дефектов можно избежать хруста при переключении, невозможности переключить передачу или самопроизвольного переключения.

Если дефекты устранены, но проблема осталась, следует разобрать МКПП и заменить изношенные или сломанные синхронизаторы

При разборе нужно обратить внимание на наличие дефектов на следующих элементах:

• выжимной подшипник;
• тяги;
• цельность вала;
• исправность муфт и шестерней.

Кольцо шестерни-синхронизатора имеет особой формы зубья, которые в момент переключения скорости зацепляются с муфтой. При их истирании передачи начинают самопроизвольно выключаться. Поэтому при разборе МКПП следует заменить неисправные детали. Также самопроизвольное выбивание скорости происходит при дефектах следующих узлов:

• выработка штока, вилки переключения скоростей;
• обрыв или заедание троса;
• выработка подшипника вала;
• смещение МКПП в результате износа подушки;
• ослабленное крепление МКПП к корпусу транспортного средства.

Для проведения ремонтных работ можно воспользоваться инструкцией по эксплуатации транспортного средства ли обратиться в специализированный автосервис для устранения данных дефектов и неисправностей.

Третьей, самой распространенной причиной неисправности на «механике» является подтекание масла.

Возникает она при износе уплотнителей (сальников) штока выбора скоростей, неплотном прилегании поддона механической КПП, ослабленных креплениях контрольного отверстия, забитии дыхательного клапана МКПП.

Избавиться от шумов в коробке часто можно посредством доведения уровня масла через дыхательный клапан или контрольное отверстие до минимально допустимого (оптимальным является показатель не ниже 3-7 мм от контрольного отверстия).

Диагностика. На что обращать внимание при проведении ТО

На современных автомобилях применяются основные типы КП: механическая и автоматическая, которые в свою очередь имеют подвиды. Мы рассмотрим подробно вопрос о том, как производить ремонт механических коробок передач. Основные направления этого ремонта.

Важно! Специалисты убедительно рекомендуют владельцам АКПП (автоматических коробок передач) не пытаться производить их ремонт самостоятельно. Кроме того, избежать ремонта АКПП силами умельцев из гаража по соседству

Вы же помните, что порой АКПП стоит 1/3 часть от цены всего авто. А сколько стоит ремонт коробки передач зависит от того какая модель автомобиля и какая неисправность возникла у КП вашего авто.

Естественно в рамках одного поста мы не сможем, да и не ставили себе такой цели, перечислить весь технологический процесс ремонта коробки передач своими руками. Для этого существуют для каждой марки или модели автомобиля Инструкции либо руководства по ремонту.

А вот причины возникновения неисправностей, и, соответственно, понимание того, какой ремонт механической коробки передач необходим, и сколько будет стоит ремонт коробки передач, мы с вами рассмотрим.

Первое, что диагностируется во время движения авто – это легкость и плавность включения всех передач. Если вы почувствовали (а мышечная память руки вам подскажет), что переключение передач происходит с затруднением, то нужно провести ТО2 – тщательный осмотр КП.

Во время ТО2 проверяется и подтягиваются крепления КП к картеру, крышки подшипников промежуточного и ведомого валов. Если необходимо, то меняется масло в картере КП

Важно! Ремонт коробки передач любого авто можно отодвинуть по времени если вовремя и правильно производить ТО1 КП: уровень масла проверяется в КП раз в год либо после 15000 – 25000 тыс.км. пробега

Ремонт угловой передачи автомобиля Volvo хс90

С автомобилем Вольво хс90 произошла несколько иная история. Изначально с машиной не было никаких проблем. Владелец ездил на ней постоянно и не знал проблем. Но через некоторое время при старте и при движении на поворотах стал появляться лязгающий металлический звук. Водитель не стал дожидаться поломки и отправился к официальному дилеру, чтобы провести диагностические мероприятия. Они показали, что необходима замена редуктора угловой передачи. В итоге стоимость его замены у официального дилера составила бы 1,5 сотни тысяч рублей.

Для владельца Volvo хс90 ремонт угловой передачи оказался довольно дорогим удовольствием. К тому же у него на тот период не было столь больших денег, а также планировались другие расходы. Поэтому он решил обратиться в частный сервис, где стоимость запасных частей и оказываемых услуг на порядок ниже. В результате в сервизе предложили поставить редуктор, бывший в употреблении, который обошелся всего в 40 тысяч рублей.

В частном сервисе при поднятии автомобиля на подъемнике, при проведении диагностических мероприятий, был включен режим «Драйв». Выявилась проблема — не было вращения кардана заднего привода, а также был слышен металлический скрип. К тому же через сальник автоматической коробки переключения передач наблюдалась течь масла.

При снятии редуктора была выявлена причина неисправности, в том числе источник скрежета металла. Оказалось, что на входном валу угловой передачи были полностью срезаны шлицы. В результате на редуктор с автоматической коробки переключения передач вращение просто не передавалось. При старте муфта прокручивалась вокруг вала, вследствие чего и появлялся тот металлический скрежет.

При увеличении скорости моменты вращения муфты и вала выравнивались, в результате пропадал и неприятный звук. Однако при захождении в поворот из-за разницы момента вращения колес звук появлялся вновь.

Кроме замены редуктора пришлось заменить муфту, ведь ее шлица также подверглись значительному износу. Весь ремонт вместе с поиском запасных частей и проведением ремонтных работ занял около недели. Решение обратиться в частных сервис позволил владельцу автомобиля Volvo хс90 сэкономить порядка 100 тысяч рублей.

Ремонт раздаточной коробки — процесс трудоемкий и напрямую зависит от точного определения причин неисправности, что требует профессиональных навыков и подготовки. При обращении в частный автосервис Вы можете существенно сэкономить бюджет без потери качества предоставляемых услуг. Цены в автосервисе достаточно демократичны, а для получения квалифицированной помощи, достаточно заполнить форму, представленную ниже.

Классификация раздаточных коробок

Существует в конструктивном исполнении много разных типов и классификаций раздаточных коробок (РК). Поэтому механизмы разделяются на следующие категории:

1. По способу распределения мощности механизмы могут быть:
   • подключённый постоянный привод на оба моста;
   • возможность отключения одного из мостов;
   • возможность отключения и включения любого из мостов.
2. По числу передач коробки бывают:
   • одноступенчатые;
   • двухступенчатые;
   • трёхступенчатые. Это обозначает что передаточное число на колесо равно 1, 2 или 3. Чем больше число, тем больше усилие на колесо.
3. По типу механизма управления существует следующая классификация раздаточных коробок (РК):
   • РК с автоматическим, электронным подключением с помощью сервопривода или гидропереключателя. Очень эффективна такая система при гололёде, при торможении система отключает задний мост, остаётся тормозная трансмиссия заднего моста, а передний мост продолжает двигать транспорт и держит машину прямолинейно.
   • Полуавтоматическая РК работает от кнопок управления на машине. Позволяет в необходимый момент принудительно включить или выключить привод РК.
   • Ручная РК имеет специальные рычаги управления расположенные обычно между передними креслами. Управление выполняется исключительно ручное, механическое, что обеспечивает при рабочем состоянии системы её полную безотказность. Распространена на российских семействах УАЗ, КАМАЗ, МАЗ, а так же на иностранных джипах с ручной коробкой передач.
4. По расположению валов механизмы делятся на следующие:
   • РК имеют соосные приводные валы к мостам, обеспечивается единое использование главной передачи для обоих мостов.
   • Привод РК может заблокировать привод моста обеспечивается движение без пробуксовки, мост подключается на труднодоступных участках. При движении по шоссе мост дополнительный отключается. РК имеют дифференциальный привод мостов.
   • Передний мост постоянно подключён, для прохода трудного участка дороги следует включить дифференциал.

Принцип работы раздаточной коробки и ее предназначение

Для чего нужна на автомобилях раздаточная коробка? Данный агрегат выручает при совершении передвижения по пересеченной местности. Рабочее устройство находится за АКПП. Однако на ряде моделей авто раздатка входит в состав конструкции КПП.  На продолжительный срок рассчитаны приводные и ведущий валы. Схема раздаточной коробки отображает прямую связь двух валов.

Следует отметить, что ряд машин может иметь не только самоблокирующийся межосевой дифференциал, но и самоблокирующийся задний межколесный дифференциал. Это положительно сказывается на маневренности транспортного средства. Дифференциалы могут быть симметричными или несимметричными. Востребованным остается первый вариант. Также, в ее состав входит понижающая, цепная (зубчатая) передача.

Каков принцип действия? Основан он на разделении момента силы по осям автомашины. В результате, увеличиваются тяговые характеристики автомобиля.

Таким образом, раздатка обеспечивает улучшение качества поездки. На машинах, которые имеют АКПП, присутствует электронно-управляемая блокировка межосевого дифференциала. Раздаточные коробки подлежат ремонту. Правильный уход за данным агрегатом со стороны водителя позволяет продлить его ресурс.
