Поплавковая камера карбюратора: корректирование уровня бензина

Диагностика неисправностей

Бывают случаи, когда датчик указывает на то, что бак всегда пустой или заполнен полностью. Причем показания не меняются, даже если поменять уровень топлива.

Основные причины:

1. Датчик неисправен и нуждается в замене.
2. Имеется плохое контактное соединение с кузовом.
3. Неисправность регулятора напряжения, который подает некорректное питание к датчику.
4. Указатель топлива неисправен.
5. Имеются проблемы, связанные с проводкой цепи датчика, чаще всего, обрыв.

Перед тем, как делать выводы о неисправности регулятора напряжения, необходимо замерить выходное напряжение на контактах устройства. Для этого потребуется снять приборную панель и подключить вольтметр к контактным выводам.

Для проверки устройств не имеет значение последовательности. Чаще всего, проблему начинают искать в приборах, которые находятся в самом доступном месте.

Привод воздушной заслонки

Регулировка привода воздушной заслонки.

Порядок выполнения работ:

1. Снимает воздушный фильтр автомобиля.
2. Беремся за рукоятку воздушной заслонки и перемещая ее от себя, добиваемся чтобы она заняла вертикальное положение. При этом сама воздушная заслонка, тоже должна занять вертикальное положение.

Это интересно: Ремонт главного цилиндра сцепления ВАЗ 2107

Если этого не произошло, то проводим регулировки.

Удерживая втулку от проворачивания, для этого вам понадобится ключ на 7 мм, ослабляем винт, с помощью которого крепится тяга воздушной заслонки. При этом сама воздушная заслонка, под действием пружины, встанет в вертикальное положение.

После этого в обратном порядке затягиваем откручиваемый ранее винт.

При полностью втянутом положении рукоятки, воздушная заслонка должна закрыть входное отверстие горловины.

Устанавливаем воздушный фильтр на место в обратной последовательности.

По каким причинам горючее не подается в цилиндры

Итак, общая схема работы системы питания предполагает забор топлива из бензобака, после чего горючее попадает в карбюратор или инжектор.

Далее топливо подается во впускной коллектор, затем топливно-воздушная смесь через впускные клапаны поступает в камеру сгорания.

Распространенные проблемы с подачей бензина в ДВС

Если исключить утечки, следующей причиной, по которой в мотор не подается бензин, являются различные неполадки бензонасоса. Отметим, что на автомобилях с карбюратором стоит бензонасос механического типа и располагается в подкапотном пространстве.

При этом на инжекторных двигателях стоит электрический бензонасос. Указанный насос расположен непосредственно в топливном баке. Если говорить о механическом устройстве, то зачастую к его поломке или некорректной работе приводит повреждение мембран, а также перегрев.

Добавим, что если устройство не в состоянии создать нужного давления в топливной системе (давление отсутствует или низкое), тогда форсунки на некоторых ДВС могут не открываться, двигатель в этом случае не запускается. В других случаях открытие инжекторов все же происходит, однако топлива все равно недостаточно. При этом агрегат начинает работать с перебоями, глохнуть на разных режимах и т.д.

На начальном этапе необходимо произвести замер давления топлива в топливной рампе инжекторного двигателя, параллельно не забывая и о возможных проблемах с регулятором давления в рампе.

Еще одной проблемой, которая мешает топливу попасть в цилиндры двигателя, является загрязнение фильтров топливной системы. На инжекторе кроме привычного топливного фильтра также имеется сеточка бензонасоса, при этом в случае сильного загрязнения сетки-фильтра бензонасоса производительность устройства заметно падает.

Чтобы избежать указанных выше неполадок, фильтры нужно своевременно менять как на карбюраторном, так и на инжекторном моторе. Также нужно помнить, что фильтр-сетку на бензонасосе нужно периодически чистить или полностью менять на новую каждые 50-60 тыс. км. пробега.

Завершает список возможных причин нарушения топливоподачи в двигатель загрязнение карбюратора или инжекторных форсунок, а также выход отдельных элементов из строя. Как правило, в карбюраторе могут засоряться жиклеры, а в устройстве форсунок загрязнению подвержены распылители. Еще мусор и отложения могут частично или полностью перекрывать тонкие каналы и т.д.

Чтобы этого не происходило, инжектор нужно периодически чистить одним из доступных способов (ультразвуком, специальными очистителями на стенде и т.д.). Также следует добавить, что карбюратор может требовать очистки, ремонта или отдельной настройки. Например, недостаточное количество бензина в поплавковой камере приведет к тому, что горючего будет недостаточно для нормальной работы ДВС.

https://youtube.com/watch?v=-ZZWBRzBBGM

Второй этап: выставление уровня

Чтобы определить, насколько он отличается от необходимого, можно измерить глубину бензина: она должна составлять 29 мм (плюс-минус 1). Только делать это нужно сразу же, едва снята крышка: топливо быстро испаряется, и уже через 5 минут данные станут недостоверными. Естественно, измерения особой точностью не отличаются. Регулировка состоит из 2 этапов.

Высота поплавка

. Штангенциркуль выставляется на 34 мм. Верхняя планка измерения – крышка карбюратора, нижняя – макушка поплавка. Если расстояние больше (меньше), то путем подгибания язычка и рычагов нужно добиться указанного показателя. В отсутствие штангенциркуля можно взять линейку (желательно металлическую: пластиковая в бензине и раствориться может, от деревянной возможны отколы, которые останутся в топливе).

Полный проход поплавка

. Измерительный инструмент ставится строго вертикально рядом с ним; отмечается количество сантиметров до нижнего края. Поплавок поднимается; замеряется новая высота положения. Обе цифры складываются – это есть полный ход. Те же манипуляции производятся со вторым поплавком. Если данные не совпадают, подгибается выступ сзади. Там есть соответствующий язычок.

Как настроить холостой ход

Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.

Для РХХ вам понадобится:

1. Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
2. Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.

Подготовка к РХХ:

1. Прогрейте двигатель до 85-90°С.
2. Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
3. Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
4. Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.

Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.

На заметку! На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.

Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.

Порядок регулировки:

1. При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
2. Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
3. Крутите винт «качества», чтобы выставить 800 об/мин.

При необходимости повторите настройку. Если вы меняете старый карбюратор на новый, или вы его разбирали, ремонтировали, то прежде чем начать регулировку, заверните винт «качества» до максимума, а потом выверните его на 3-4 оборота.

Окончив регулировку, подавите на газ – мотор должен без сбоев наращивать частоту вращения коленвала, а при ее отпускании он не должен глохнуть. Если имеются «провалы», повторите настройку или повращайте винт «качества» смеси. Увеличьте обороты ХХ до 900 об/мин. Если подкрутить винт «качества» по часовой стрелке, сокращается концентрация СО до 1,5%.

Потеря герметичности игольчатого клапана

На отечественных карбюраторах часто встречается такая неисправность, как износ или потеря герметичности игольчатого клапана в поплавковой камере. Такая поломка может случиться и на импортных карбюраторах, но почему-то чаще это случается именно на отечественных. Определить потерю герметичности иглы очень легко, глядя сверху в карбюратор заведённого мотора. На двухкамерном карбюраторе будет наблюдаться вытекание бензина из распылителя второй камеры. Это вытекание говорит о повышении уровня топлива в поплавковой камере.

При сильном износе иглы бензин будет вытекать одновременно и в первую камеру. Но вначале вытекание всегда происходит во вторую. Исключение составляет французский двухкамерный “Вараджет”. У этого карбюратора переливание бензина наблюдается только в первую камеру. Мотор при этом сначала повышает обороты, потом задыхается и глохнет. На однокамерном карбюраторе “энурез” игольчатого клапана узнаётся по бурному вытеканию бензина из вентиляционных отверстий поплавковой камеры.

Последующий запуск двигателя будет очень трудным из-за превышения в цилиндрах количества бензина. Как известно, очень богатая смесь не горит. В таком случае для запуска мотора применяется продувка цилиндров. Продувка производится длительным вращением стартера с полностью нажатой педалью газа.

Потеря герметичности иглы может произойти не только от износа. Любая соринка, застрявшая между иглой и седлом блокирует подвижность иглы и бензин напрямую льётся в мотор.

Неплотно закрученное седло или плохая прокладка под ним тоже приводит к переливу бензина. Застревающий подпружиненый шарик в игле (демпфер) приводит к повышению уровня топлива.

Поплавок, даже частично, наполненный бензином уже не выполняет своей функции, тонет и уровень бензина не контролируется. Для проверки полых металлических или пластиковых поплавков нужно потрясти их возле уха. При этом можно услышать плеск бензина внутри. Вес поплавка тоже увеличивается при попадании в него бензина.

На карбюраторах “Солекс” и некоторых других применяется сдвоенный поплавок из пористого эбонита. Он тоже может впитывать в себя бензин, но трясти его возле уха бесполезно. Такие поплавки проверяются на равновесие половинок. Поплавок подвешивается на тонкий стержень и половинка, набравшая бензин всегда будет тяжелее.

Следующая неисправность, которая приводит к переливу бензина – это заедание поплавка на своей оси или касание им стенок поплавковой камеры. Эта неисправность устраняется тщательным подгибанием и регулировкой положения поплавка.

Окончательную проверку герметичности игольчатого клапана нужно проводить на собранном карбюраторе. При нормальном положении карбюратора входной топливный штуцер должен легко продуваться воздухом в середину. Не забудьте при этом закрыть пальцем штуцер обратки. В перевёрнутом положении карбюратора нужно создать вакуум на входном штуцере, проверяя герметичность иглы. Последнюю операцию желательно проводить вакуумным насосом. Проверку надо повторить несколько раз, переворачивая карбюратор.

В технической литературе приводятся многочисленные значения уровня топлива для различных карбюраторов. Но существует одно, общее для всех карбюраторов правило. Оно состоит в следующем. Пластиковый корпус поплавка имеет шов литья, образующийся при изготовлении на заводе. Регулируя уровень топлива, нужно руководствоваться параллельным положением шва поплавка к срезу верхней крышки карбюратора. При этом крышку карбюратора нужно держать вертикально, игла закрыта, но демпфер вибрации не нажат.

Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс

— Крестовая среднеразмерная отвертка

— Шлицевая среднеразмерная отвертка

— Сверло диаметром 1 мм

— Устанавливаем автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя автомобиля

Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.

Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).

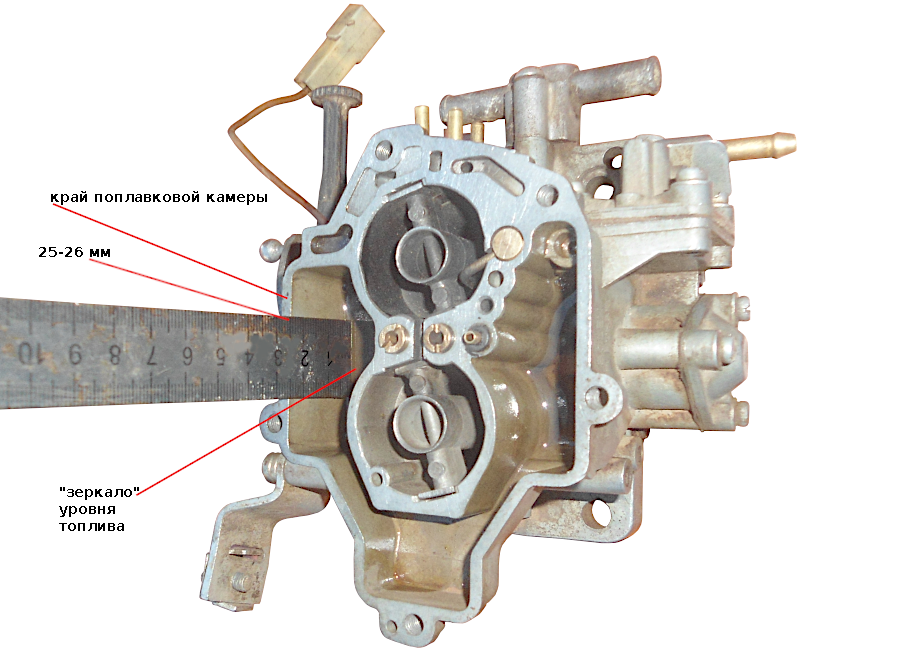

— Замеряем расстояние от края поплавковой камеры до зеркала топлива

(измеряем уровень топлива)

Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.

Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.

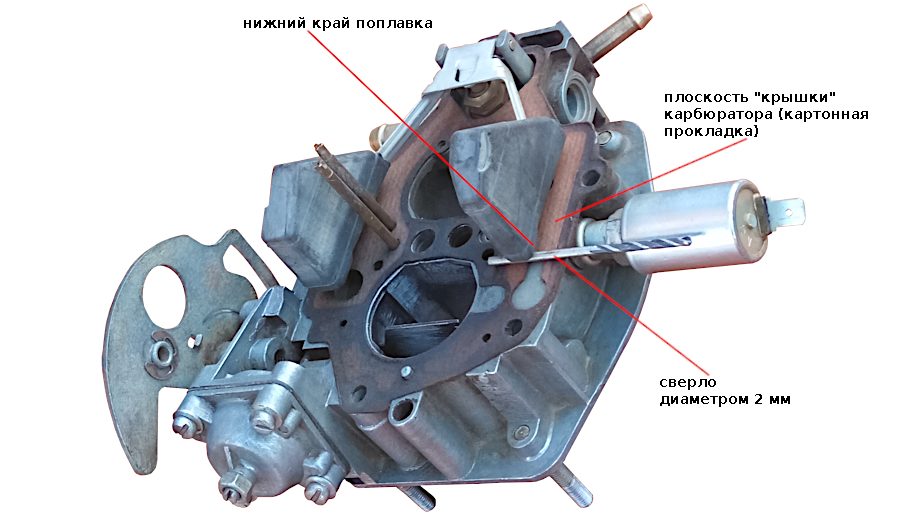

Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.

На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все его настройки и размеры «заводские»).

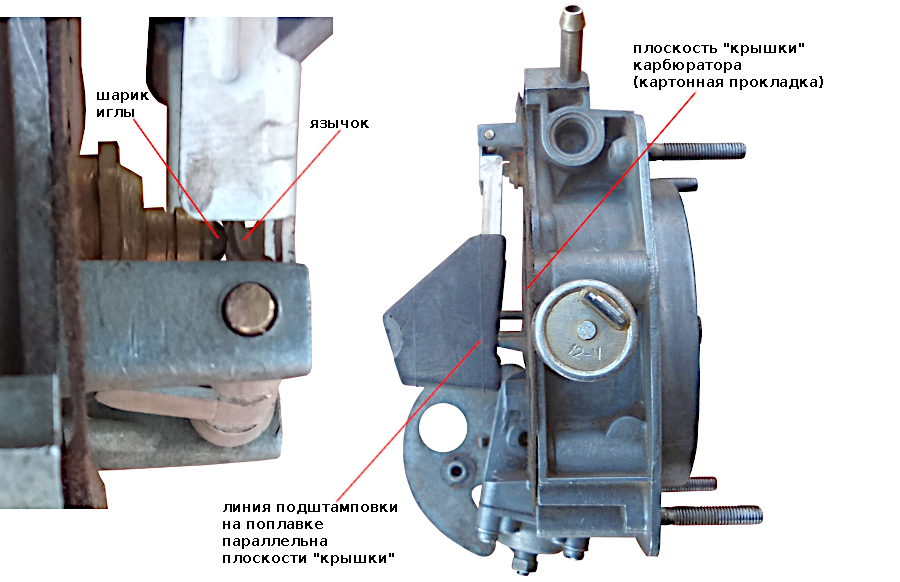

— Проверяем положение поплавков относительно стенок поплавковой камеры

Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.

Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.

— Регулируем полный ход поплавков

Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.

Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.

Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».

Примечания и дополнения

— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Источник

Что такое уровень топлива в карбюраторе

Что такое уровень топлива в карбюраторе

Определение уровня топлива

Уровень топлива в карбюраторе – термин в авторемонте, обозначающий верхнюю границу определенного объема бензина, находящегося в его поплавковой камере. На его величине (повышении-понижении) построено функционирование карбюратора на разных режимах работы двигателя автомобиля, кроме режима холостого хода.

На примере карбюратора Солекс разберем как посмотреть уровень топлива и определить его величину, как отрегулировать его и, что бывает если уровень топлива ниже нормы, либо выше нормы.

Как посмотреть уровень топлива?

Для того чтобы посмотреть рабочий уровень топлива в поплавковой камере карбюратора Солекс необходимо дать двигателю поработать пять минут на холостых оборотах. Потом снять корпус воздушного фильтра двигателя и верхнюю часть «крышку» карбюратора. Верхняя граница бензина находящегося в поплавковой камере и будет уровнем топлива.

Как измерить уровень топлива?

Уровень топлива измеряется обычной линейкой или штангенциркулем от края поплавковой камеры до границы зеркала бензина. Для карбюратора Солекс он составляет 25-26 мм.

Что будет если уровень топлива выше нормы?

Уровень выше нормы — бензина в двигатель автомобиля поступает больше, он активней истекает через распылители диффузоров, топливная смесь переобогащается. Как следствие «заливает» свечи зажигания (они чернеют), нарушается процесс горения топлива в камерах сгорания (смесь не сгорает полностью и выбрасывается в выпускной тракт, где взрывается — стреляет в глушитель).

Что будет если уровень топлива ниже нормы?

Уровень ниже нормы — бензина поступает меньше, топливная смесь обедняется. Появляются провалы и рывки. Двигатель глохнет или дергается при нажатии на педаль газа. Падает мощность и приемистость.

Как отрегулировать уровень топлива в поплавковой камере карбюратора?

На карбюраторе Солекс необходимо правильно выставить положение поплавков относительно плоскости «крышки» карбюратора. В этом положении нижние углы поплавков должны находиться в 2-х мм от картонной прокладки «крышки» (при этом уровень получится искомые 25-26 мм). Измеряется это расстояние при помощи круглого щупа или сверла диаметром 2 мм на стоящей горизонтально «крышке». При необходимости рычаги поплавков слегка подгибаются руками или плоскогубцами. После чего измерение проводится повторно.

Таким образом, за счет установки поплавков в нужное положение, обеспечивается правильная и бесперебойная работа карбюратора и двигателя автомобиля.

Примечания и дополнения

— Определенный объем топлива и соответственно уровень топлива в поплавковой камере карбюратора Солекс формируется за счет положения поплавка, связанного с игольчатым клапаном, через который бензин попадает в поплавковую камеру из топливной магистрали. При работе двигателя уровень падет, поплавок опускается, клапан приоткрывается, бензин затекает в поплавковую камеру. Уровень повышается. При достижении нужного объема поплавок всплывает, клапан запирается. Эти циклы повторяются с частотой 100 раз в минуту. Таким образом происходи дозировка. Подача топлива далее в двигатель осуществляется за счет главных дозирующих систем карбюратора.

— Определение, проверка и регулировка уровня топлива в автомобильных карбюраторах других модификаций (Озон, К-152 и пр.) аналогичны описанному выше, но имеют свои особенности из-за различий в конструкции.

Источник

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

• продолжительная работа триммера;
• использование непригодного топлива;
• попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

• происходит обеднение горючей смеси;
• затрудняется запуск двигателя;
• появляются перебои в работе мотора;
• повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

Как итог:

• нарушается обеспечение герметичности седла впускной иглы;
• появляется подтекание горючей смеси;
• появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

• повреждению поршня;
• возникновению затруднений при запуске;
• обеднению горючего;
• неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

• недостаточное и неправильное обслуживание воздушного фильтра;
• воздушный фильтр поврежден;
• воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Настройка карбюратора ВАЗ 2106

На автомобиле ВАЗ 2106 регулировка холостого хода должна проводиться при условии, что все фильтры чистые (хотя бы воздушный поставьте новый), свечи практически новые, система зажигания работает идеально

Обратите внимание на то, что фильтр очистки воздуха должен быть установлен во время проведения регулировки карбюратора. Также нужно учесть, что уровень в поплавковой камере необходимо настроить заранее, если это необходимо. Про зазоры заслонок тоже не забывайте

Про зазоры заслонок тоже не забывайте.

Регулировка холостого хода двигателя должна обеспечивать минимально возможное количество токсичных веществ в отработавших газах. При превышении норм содержания токсичных веществ эксплуатация автомобиля ваз 2106 запрещена.

ПРЕДУПРЕЖДЕНИЕ Регулировку холостого хода выполняйте с установленным воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90-95 °С) при отрегулированных уровне топлива в поплавковой камере и зазорах в приводе клапанов и правильно установленном моменте зажигания. Воздушная заслонка должна быть полностью открыта (проверьте это визуально через горловину карбюратора). Так как регулировку частоты вращения коленвала на холостом ходу и содержания окиси углерода (СО) в отработавших газах проводят совместно, а для регулировки содержания СО необходим газоанализатор, рекомендуем эти операции выполнять на станции технического обслуживания.

Расположение винтов регулировки системы холостого хода: 1 – винт состава (качества) смеси; 2 – винт количества смеси.

ПРИМЕЧАНИЯ Винты расположены глубоко в гнездах корпуса дроссельных заслонок, поэтому на фото винт 1 не виден. На новом автомобиле ваз 2106 на винты 1 и 2 напрессованы пластмассовые ограничительные втулки, позволяющие поворачивать винты только на половину оборота. Это сделано для предотвращения нарушения заводской регулировки. Если с втулками не удается отрегулировать содержание СО в отработавших газах, то, вывертывая винты, сломайте головки втулок, выверните винты, снимите с них остатки втулок и снова заверните винты. 1. Заведите на автомобиле ваз 2106 двигатель. Вращая винт 2 количества смеси, установите частоту вращения коленвала двигателя в пределах 750-800 мин. При заворачивании винта частота вращения уменьшается, при отворачивании – увеличивается. 2. После этого проверьте и при необходимости отрегулируйте содержание СО. Рекомендуем установить содержание СО – (1±0,3)%. Регулировку проводите винтом 1 состава (качества). При заворачивании винта содержание СО уменьшается, при отворачивании – увеличивается. Согласно введенному в действие с 1.01.2000 г. изменению № 1 к ГОСТ 17.2.2.03-87 содержание СО в отработавших газах автомобилей (если оно не указано заводом-изготовителем в руководстве по эксплуатации), оснащенных карбюратором и не имеющих каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин не должно превышать 3,5%. Не уменьшайте

содержание СО ниже 0,4%, так как при этом из-за пропусков воспламенения рабочей смеси в отработавших газах резко возрастает содержание несгоревших углеводородов (СН). При регулировке содержания СО несколько изменяется частота вращения коленвала. 3. Восстановите винтом 2 исходную частоту вращения коленвала 750-800 мин и проверьте содержание СО. При необходимости повторно откорректируйте содержание СО и затем частоту вращения. Резко нажмите на педаль акселератора и отпустите ее. Двигатель должен без перебоев увеличить частоту вращения коленвала, а после отпускания педали не должен заглохнуть. Если двигатель остановился, увеличьте винтом 2 частоту вращения до 800 мин, но не более.

ПОЛЕЗНЫЙ СОВЕТ При отсутствии газоанализатора можно с достаточной точностью отрегулировать холостой ход, контролируя частоту вращения коленвала двигателя по тахометру в комбинации приборов автомобиля ваз 2106. Плавно вращая винт 1 (качества) в нужную сторону, установите его в положение, при котором частота вращения на холостом ходу максимальна. Затем винтом 2 (количества) установите частоту 1100 мин. Постепенно вворачивая винт качества, снизьте частоту до 800 мин. Если карбюратор исправен, содержание СО в отработавших газах при таком способе регулировки не превысит 2%, что укладывается в допустимые пределы.
