Ремонт узлов ходовой части автомобиля

Диагностика и замена подшипников ступиц

Это важный элемент, выполняющий функцию вращения колес. От большого пробега или неправильной эксплуатации, этот узел может выйти из строя. Замена подшипника ступицы обязательная процедура, игнорирование поломки может привести к серьезной аварии.

Признаки неисправности подшипников ступицы:

  1. Хруст во время движения. Это первый симптом, в салоне он хорошо слышится, в таком случае уже надо ехать на СТО.
  2. Наличие вибрации в руль и на кузов автомобиля. Это говорит о сильном износе подшипника, с заменой в таком случае тянуть нельзя.
  3. Машину тянет в сторону. Симптомы схожи как при неправильном развал-схождении.

Диагностировать износ подшипников ступицы не сложно, сперва идет гул в районе колеса, причем он увеличивается по мере набора скорости. После долгого гула может появится хруст.

Замена подшипника ступицы технически сложное мероприятие, требующее наличие опыта, профессионализма и специального инструмента. Неправильный монтаж или демонтаж может привести к серьезным неисправностям.

Компьютерная диагностика ходовой части автомобиля

Современные автомобили оснащены множеством электроники. Поэтому диагностика на глаз не всегда способна выявить все неисправности. Требуется использовать компьютерную технику для детального обследования технического состояния машины.

Использование специального программного обеспечения для диагностики автомобиля оправданно в случаях:

  1. Индикатор на приборной панели свидетельствует об ошибках.
  2. Неисправности проявляются во время торможения или движения транспорта.
  3. Иногда нужно обновить прошивку электронных узлов, чтобы устранить ошибки или повысить эффективность работы автомобиля.

Также компьютерную диагностику используют в качестве профилактической меры для выявления негативных изменений в узлах и агрегатах машины. Оптимально проводить этот вид обслуживания с периодичностью раз в год. Весьма полезной будет эта диагностика перед покупкой подержанного автомобиля, чтобы выявить все скрытые неисправности.

Этот вид обследования транспортного средства отличается высокой технологичностью. От оператора требуются профессиональные знания. При помощи специализированного программного обеспечения считывается состояние разных электронных узлов авто и анализируются ошибки. Затем происходит выявление неисправностей.

Компьютерная диагностика ходовой требует наличия следующего оборудования:

  • Автосканер. Подключается к электронным блокам автомобиля и считывает с них информацию. Определяет, какие ошибки возникали во время работы этих узлов, очищает буфер ошибок. Отображает массу полезной информации о работе автомобиля.
  • Компьютер, планшет, смартфон или ноутбук. Устройство обязательно должно иметь программы для работы с информацией, полученной от автосканера. На основе полученных данных специалисты автосервиса выявляют проблемные детали и узлы машины.
  • Кабели, переходники, USB-шнуры. Нужны для сопряжения цифровых интерфейсов автомобиля и компьютера. Именно с их помощью происходит передача информации. Обычно подключаются к разъемам, расположенным на приборной панели и на отдельных агрегатах.

В зависимости от производителя автомобиля применяются разные типы автосканеров. Существуют более универсальные модели типа OBD2, способные работать с целым перечнем автомобилей. Наиболее популярные программы для автосканеров на сегодняшний день такие:

  • Uniscan подходит для автомобилей из США, Европы, Японии, Кореи выпуска до 2001 г. производства;
  • Vagcom, VagTool применяются для работы с немецкими и чешскими машинами («Фольксваген», «Ауди», «Шкода»);
  • «Мотор-Тест» работает с отечественными автомобилями.

Диагностика автомобиля состоит из нескольких этапов, на каждом из которых проверяется один из агрегатов машины. Такой подход позволяет минимизировать погрешности определения неисправностей.

Диагностику ходовой части автомобиля проводят, когда выявлен неравномерный износ шин, появились нехарактерные звуки во время эксплуатации машины. Также к тревожным признакам можно отнести люфт руля и некорректную работу системы АВС.

Основные этапы выполнения диагностики:

  • имитация на специальном стенде нагрузок на ходовую часть, соответствующих движению автомобиля;
  • чтение при помощи сканера информации с электронных узлов машины и передача данных на компьютер;
  • анализ полученной информации и сравнение ее с эталонными данными при помощи программных средств.

Результатом этих действий является получение списка неисправностей в ходовой части машины. Метод позволяет диагностировать амортизаторы, опоры и рулевые тяги, углы отклонений колес, тормоза. Оценивается износ деталей и его влияние на работоспособность.

Компьютерная диагностика выявляет дефекты в подвеске, шинах, раме и блоке мостов. Она применяется в следующих случаях:

  • возникновение гула во время движения по неровным дорогам;
  • ухудшение тормозных свойств;
  • если машину уводит в сторону во время торможения;
  • аналогичное поведение при прямолинейном движении.

Имитация движения происходит на специальном вибростенде. Параметры работы ходовой части считываются при помощи сканера. Далее в программе происходит сравнение полученных измерений с эталонными данными.

Проверка динамической балансировки колес

У легковых автомобилей необходимо периодически проверять динамическую балансировку колес.

При контроле технического состояния шин их осматривают, проверяют давление воздуха, подкачивают шины, удаляют острые предметы, застрявшие в протекторе (стекло, гвозди и т.п.), проверяют зазор между сдвоенными шинами (20—30 мм для шин малого размера и 40—50 мм — большого размера), проверяют состояние вентиля и обода колеса (наличие вмятин, заусенцев и коррозии). Выпуск на линию автомобилей, у которых давление воздуха в шинах не соответствует норме, не допускается.

Для измерения давления воздуха в шинах применяют манометры поршневого или пружинного типа. Манометр поршневого типа прижимают наконечником 1 к вентилю камеры, утапливая золотник. Из камеры воздух поступает по каналу наконечника под поршень 2 и перемещает его, сжимая тарированную пружину 3. Вместе с поршнем перемещается латунный цилиндрический окрашенный в красный цвет экран 4, скользящий по направляющей трубке 5. При отнятии манометра от вентиля поршень под действием пружины 3 возвратится в исходное положение, а экран останется на месте.

В верхней части корпуса манометра имеется окно, закрытое прозрачным целлулоидом, на котором нанесена шкала делений 6. По кромке экрана 4 и шкале 6 определяют давление воздуха в шине. Точность показаний манометра — в пределах цены одного деления шкалы (0,1 или 0,2 кГ/см2).

Поршневые манометры применяют преимущественно в дорожных условиях. Для контроля давления воздуха в шинах в гаражах применяют наконечники с манометром для воздухораздаточного шланга от компрессора или воздушной магистрали. Схема наконечника с манометром пружинного типа приведена на рисунке.

При отпущенной кнопке (положение I) клапан 4 под давлением воздуха, поступающего через штуцер 7 из шланга, соединенного с шиной, а клапан 9 под действием пружины 10 и давления воздуха, поступающего через штуцер 11 из магистрали, прижимаются соответственно к седлам 3 и 8. Манометр 5 в этом случае показывает давление воздуха в шине. При нажатии кнопки 1 (положение II) до отказа воздух из воздушной магистрали поступает к шине.

При неполном нажатии кнопки 1 (положение III) клапан 9 прижмется к седлу 8, а клапан 4 будет находиться при этом в промежуточном положении. В этом положении воздух из шины может выходить наружу и давление воздуха в ней будет снижаться до момента, пока кнопка не займет своего крайнего положения (I). Это дает возможность установить требуемое давление воздуха в шине.

Сжатый воздух для накачивания шин получают из компрессорных установок, а для раздачи воздуха применяют воздухораздаточные колонки.

Воздухораздаточная колонка представляет собой устройство, состоящее из механизма (регулятора давления) контролирующего давление воздуха, до которого должна быть накачана шина, и шланга, автоматически отключающего подачу сжатого воздуха; иногда колонка имеет механизм для автоматического сматывания длинного шланга на барабан.

Автоматические регуляторы давления по принципу действия можно подразделить на пневмомеханические и электромеханические.

В качестве задающего и регулировочного устройства в регуляторах первого типа служат воздушный манометр и пружина, уравновешивающая давление воздуха, и второго типа — электроконтактный манометр. Исполнительным устройством в пневмомеханических регуляторах служит отсечный плоский или шариковый клапан, а в электромеханических — соленоидный электромагнитный клапан. Принципиальная схема регулятора первого типа показана на рисунке. Регулятор давления воздуха устанавливают в требуемое положение поворотом маховичка 1, который сжимает пружину 3; пружина 3 через толкатель 2 давит на диафрагму 4 и далее на клапан 5, который в этом случае будет находиться в открытом состоянии и пропускать воздух из воздушной магистрали в полость под диафрагму.

Поворачивая маховичок 1 при закрытом кране 6, изменяют величину открытия клапана 5 (дросселируя давление воздуха) до тех пор, пока на манометре 7 не установится требуемая величина давления воздуха. После этого открывают кран 6 и сообщают колонку с вентилем накачиваемой шины. Как только в шине будет достигнуто установленное по манометру давление воздуха, под диафрагмой регулятора возникнет избыточное давление, неуравновешиваемое пружиной; при этом диафрагма, прогибаясь вверх, сожмет пружину и освободит клапан 5, который перекроет подачу воздуха из магистрали.

Варианты диагностики подвески

Существует три основных варианта диагностики подвески машины:

  1. Перед покупкой: подержанный автомобиль проверяют перед оформлением сделки по купле/продаже.
  2. Профилактическая (плановая) диагностика проводится не зависимо от состояния автомобиля. Она планируется на определенную дату. К примеру, перед зимними холодами, перед длительным путешествием.
  3. Экстренная (аварийная) проверка ходовой проводится, если при движении авто слышен гул, непривычный шум или лязганье при поворотах руля. Неустойчивость машины при больших скоростях, заносы на поворотах, «прыгание» на кочках и ямах. При торможении транспорт отклоняется в сторону, а при разгоне руль «уходит» в сторону. Это означает, что подвеска износилась, а водить такой автомобиль опасно и некомфортно. Необходим срочный ремонт.

Конечно, в любом из вышеперечисленных вариантов диагностика подвески проводится одними и теми же методами. Такая процедура при определенных знаниях может проводиться самостоятельно. Однако если вы не привлекаете специалиста, вам нужно знать точно: что, где и как осматривать.

Регулировку схождения передних колес

Регулировку схождения передних колес у всех легковых автомобилей производят изменением длины тяг за счет вращения регулировочных муфт рулевой трапеции.

После регулировки муфты затягивают гайками или стяжными хомутами. При регулировке необходимо длину левой и правой тяг изменять на одинаковую величину, иначе изменится исходное положение рулевого колеса. Схождение колес можно измерять как в миллиметрах, так и в градусах. Для отдельных автомобилей регулируется схождение не только передней, но и задней оси установки специальных резинометаллических шарниров со смещенной осью рычагов подвески.

Необходимый угол наклона оси устанавливают регулировочными шайбами, расположенными между осью нижнего рычага и поперечиной, снимая их с одной оси и добавляя в другую (ВАЗ, “Опель”), или эксцентриковыми болтами рычага подвески при ослабленных гайках крепления переднего болта (“Мерседес”). Угол развала устанавливают регулировочными шайбами, добавляя либо убирая их одновременно с обеих осей (ВАЗ, “Опель”), или эксцентриковыми болтами (“Мерседес”, “Москвич – 2141”, ВАЗ — 2109).

Углы поворота колес регулируются положением регулировочных болтов, ограничивающих угол поворота.

Для определенных легковых автомобилей углы установки регулируют поворотом верхней телескопической стойки при ослаблении гаек ее крепления (“Вольво”). Для некоторых моделей автомобилей (БМВ) предусматривается регулировка только схождения колес.

Цена вопроса

Стоимость деталей ходовой части автомобиля напрямую зависит от сложности их производства, при котором используется самое совершенное оборудование и дорогие компоненты.

При этом ходовая часть любого автомобиля сильно подвержена огромным нагрузкам, и соответственно быстро изнашивается на наших дорогах, как уже было замечено выше.

На что же влияет состояние ходовой части автомобиля и стоит ли этим состоянием пренебрегать.

Самое главное это безопасность движения, которое напрямую зависит от устойчивости автомобиля, его маневренности, стабильности управления и контроля над ним.

Поэтому хотите ездить безопасно, постоянно следите за состоянием и ремонтируйте своевременно ходовую часть своего автомобиля.

Ремонт ходовой части (подвески) автомобиля

Каждый компонент ходовой части выполняет свои задачи и имеет свое назначение, направленное на обеспечение комфорта.

Исправная ходовая часть – это гарантия комфорта и безопасности эксплуатации автомобиля по дорогам. Она в ответе за гашение вибраций, снижение тряски машины при движении по бездорожью. Задняя и передняя подвеска достаточно сложная конструкция, состоящая из множества механизмов. От ее исправности зависит Ваша безопасность на дороге.

Ничто не вечно, и для поддержания безотказной работы подвески, нужно проводить систематическое ТО. А если автомобиль часто используется, то пристальней необходимо контролировать состояние ходовой.

Диагностика и ремонт ходовой – комплекс мероприятий, направленный на осмотр и устранение явных и скрытых неполадок, влияющих на работоспособность машины.

Диагностика и ТО ходовой части (подвески) автомобиля необходимо выполнять через каждые 10-15 тыс. км пробега, особенно при частой езде по дорогам плохого качества либо по бездорожью.

Периодическая диагностика дает возможность обнаружить неполадку в работе ходовой на раннем этапе. Несвоевременно обнаруженная поломка может стать причиной быстрого износа других узлов и механизмов автомобиля. Не стоит пытаться сэкономить на собственной безопасности.

Что входит в ремонт ходовой части

Что входит в ремонт ходовой части легкового автомобиля:

  • Диагностика и замена амортизаторов
  • Замена рычагов
  • Диагностика и замена шаровой опоры
  • Диагностика и замена подшипников ступиц

От исправности отдельного механизма, детали зависит работоспособность и надежность всей системы в целом. Об неполадках в работе ходовой можно понять по скрипам, стукам, странному шуму во время езды, и это уже сигнал о том, что Ваш железный друг нуждается в квалифицированной помощи.

Из чего состоит ходовая часть автомобиля

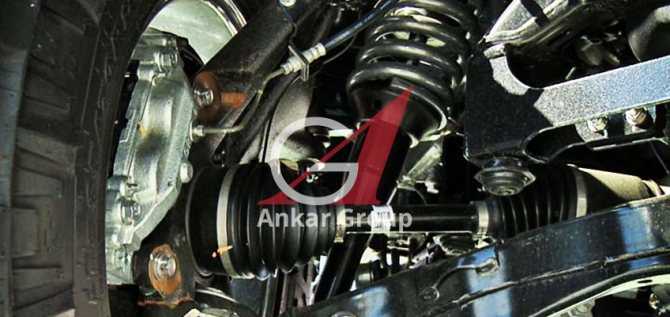

Ходовая часть представляет собой совокупность узлов и механизмов, на которые передается вращающий момент от трансмиссии. Результатом работы всех этих узлов является движение автомобиля. Перечислим основные составляющие ходовой части:

  • несущий кузов (или рама);
  • балки мостов;
  • колеса (с дисками и шинами);
  • подвески (передняя и задняя).

Кроме того, ходовая часть содержит ряд вспомогательных механизмов и элементов. Это шаровые опоры, амортизаторы, рычаги, пружины, а также сайлентблоки, блоки тормозов и прочее. Каждая деталь выполняет какую-то определенную функцию для устойчивого движения и управления машиной. Некоторые узлы уменьшают вибрации и колебания при езде по неровной дороге. Большинство из этих дополнительных деталей располагается в подвесках.

Некоторые элементы ходовой части авто изнашиваются раньше других. Отсюда они получили наименование «расходники». Ниже уточним, о каких деталях речь:

  • Шаровые опоры служат для соединения рычага подвески и ступицы колеса. Представляют собой крепления по принципу шарниров.
  • Стабилизаторная стойка – шток с поворотными кулаками, соединяющий стабилизатор поперечной устойчивости и среднюю часть подвески.
  • Амортизаторы, гидравлические стойки и пружины играют роль буферного элемента между колесами и подвеской. Выполняют функцию смягчения ударных воздействий от дорожных неровностей при езде автомобиля.
  • Крепежные резиновые втулки – ими снабжаются болтовые соединения. Резиновые элементы поглощают вибрации и удары от колес, а также играют роль шарниров.
  • Сайлентблоки – шарниры для рычагов, состоящие из резины и металла.
  • Резиновые чехлы (пыльники) выполнены в виде гармошки. Защищают особо ответственные элементы подвески от пыли и влаги.
  • Сальники – резиновые кольца, уплотняющие движущиеся элементы узлов и механизмов и предотвращающие утечку эксплуатационных жидкостей.

Большая нагрузка, а значит, и ускоренный износ сопровождают работу подшипников ступицы. А эти детали критически важны для управляемости автомобиля. Поэтому их нужно часто осматривать.

Когда нужно обязательно делать диагностику ходовой части автомобиля

Чаще всего называют три причины выхода из строя ходовой части автомобиля. Первая из них – комплектующие низкого качества. Ненадежные запчасти повышают нагрузку на ходовую часть в целом, что повышает вероятность ее отказа. Многое зависит также от квалификации специалиста, осуществляющего ремонт машины. Часто в погоне за экономией автомобилисты доверяют ремонт ходовой части доморощенным мастерам, предпочитая дешевизну качеству. Но самый главный разрушительный фактор – это состояние дорог. Постоянная езда по дорожному покрытию с ямами и выбоинами неминуемо приведет к выходу из строя ходовой части.

Как узнать о необходимости диагностики подвески? Если в ходовой части появились лишние звуки, такие как щелчки, стук, лязг, грохот, а также если дорожные неровности хорошо отдаются в руль и чувствуются телом, значит, износ уже критический. Ситуацию можно исправить лишь заменой нескольких деталей. Поэтому проведение диагностики как раз становится необходимым для того, чтобы определить все неисправные элементы.

Предпочтительнее проводить диагностику ходовой части как плановое мероприятие в рамках регулярного обслуживания автомобиля. В таком случае удается избежать серьезных поломок и связанных с этим больших расходов.

Отдельно стоит рассмотреть ситуацию с покупкой подержанного автомобиля. В этом случае выявление дефектов в ходовой части может существенно понизить цену, или даже заставит вовсе отказаться от приобретения этой машины. Часто диагностику ходовой перед покупкой проводят на СТО. Однако не стоит слишком доверять мнению даже профессиональных автомобильных мастеров. Ведь они мотивированы далеко не так, как потенциальный покупатель. Поэтому лучше во время осмотра ходовой части машины специалистом присутствовать лично. Количество обнаруженных дефектов в этом случае иногда сильно увеличивается.

Каждый автомобиль – достаточно сложное инженерное изделие, требующее определенного обслуживания. В процессе эксплуатации происходит износ всех деталей авто. Некоторые узлы периодически требуют замены, другие нуждаются в ремонте. Серьезные поломки можно предотвратить, своевременно выявляя и устраняя возникающие неисправности. Так как состояние дорог в нашей стране оставляет желать лучшего, чаще всего необходимы диагностика и ремонт ходовой части автомобиля.

В былые времена с уст автовладельцев не сходило выражение «хороший стук сам наружу выйдет». Распространению подобного мнения способствовала малочисленность профессиональных автосервисов и дороговизна их услуг. Запасные части к автомобилям являлись дефицитным товаром. Поэтому многие водители продолжали эксплуатировать машину с явными неисправностями до окончательной поломки.

Очень тревожным признаком, сообщающим о необходимости диагностики, является непредсказуемое поведение авто на дороге. Такое явление чаще возникает при городской езде. При движении за городом из-за высокой скорости автомобиль прижимается к асфальту набегающим потоком воздуха. Эта прижимная сила минимизирует люфты в узлах ходовой части.

Очень важно проводить диагностику ходовой части своевременно. Слишком частый контроль не имеет смысла

Оптимально, если промежуток между диагностиками составляет около полугода. Например, можно привязать эту операцию к сезонной смене шин. Однако при преодолении пробега в 10 000 км нужно обязательно провести комплексную диагностику ходовой части транспортного средства.

Дороги нашей страны отличаются некачественным асфальтом. Поэтому даже попадание колеса машины в глубокую яму – отличный повод для внеочередной проверки ходовой. Часто результат взаимодействия подвески с дорожными дефектами проявляется сразу в виде стука, гула, люфта рулевого управления, машину начинает тянуть в сторону и так далее.

Как самому проверить подвеску

Компьютерная диагностика подвески автомобиля проводится на СТО с помощью специализированного оборудования. Так удается точно выявить причину неисправности. Но провести предварительную диагностику автомобилист может самостоятельно. Для этого достаточно стандартного набора инструментов.

Когда проводить диагностику

Владелец авто самостоятельно определяет необходимость диагностики по следующим признакам:

  1. Наличие посторонних шумов при движении. Это может быть свист, скрип, гул и т. д.
  2. Увеличение тормозного пути.
  3. Неравномерный износ покрышек.
  4. Увеличение люфта рулевого колеса.
  5. Заметное уменьшение расстояния между баллонами и колесными арками.
  6. Отсутствие устойчивости при перемещении по ровному асфальтовому покрытию.
  7. Самопроизвольный уход машины в сторону при прямолинейном движении.
  8. Сильный крен кузова при выполнении маневров.
  9. Перекос кузова на одну сторону.

Передняя подвеска

Для проверки потребуются смотровая яма и эстакада. Перед работой следует исключить самопроизвольное прокатывание автомобиля. Для этого под колеса устанавливают противооткатные устройства. При проверке передней подвески башмаки устанавливают под задние колеса автомобиля.

На начальном этапе проводят визуальный осмотр. Автомобиль устанавливают на яму или эстакаду и осматривают детали на предмет повреждений

Обращают внимание на целостность пыльников и эластичных элементов. Резиновые комплектующие с трещинами или порывами подлежат замене. Блеск на металлических поверхностях и наличие вмятин свидетельствует о соприкосновении или трении деталей

Блеск на металлических поверхностях и наличие вмятин свидетельствует о соприкосновении или трении деталей.

Диагностика осуществляется следующим образом:

  1. Сайлентблоки. Проверяют целостность резиновой подушки. Для точного определения состояния детали надавливают на рычаг. При смещении рычага в сторону на эластичной подушке сайлентблока не должны появляться трещины.
  2. Ступичные подшипники. Поднимают переднее колесо над поверхностью. Вращают ступицу по ходу и против хода движения. При возникновении посторонних звуков требуется замена подшипников. Это может быть свист, скрип и т. д.
  3. Люфт подшипников. Шатают колесо за верхнюю и нижнюю часть. Стук при такой проверке свидетельствует о люфте в ступичных подшипниках или шаровых опорах. Чтобы точно определить неисправность, нажимают на педаль тормоза. При люфте подшипников стук прекратится.
  4. Рулевые тяги и наконечники. Поднимают переднее колесо и расшатывают его за боковые части. При наличии стука осматривают тяги и наконечники. Изношенные изделия подлежат замене.
  5. Шаровая опора или поворотные кулаки. Поднимают баллон на 50-70 мм над поверхностью. Упираясь в покрытие, воздействуют на нижнюю часть покрышки. Поломка шаровых опор характеризуется стуком.
  6. Шарниры равных угловых скоростей (ШРУСы). Для проверки не требуется специализированное оборудование. Необходимо проехать на автомобиле с вывернутыми колесами в одну и другую сторону. Вышедший из строя ШРУС будет издавать хруст.
  7. Рычаги. Проводят визуальный осмотр рычагов на предмет повреждений или вмятин.
  8. Амортизаторы. При диагностике передней подвески для проверки амортизаторов устанавливают автомобиль на ровную площадку. После этого раскачивают кузов. После отпускания корпус не должен продолжать колебания в вертикальной плоскости.
  9. Пружины или рессоры. Проверяют целостность пружинящих элементов. Наличие следов износа требует замены.
  10. Стабилизатор. Наличие зазора между стабилизатором и его втулками свидетельствует о сильном износе.

Как проверить подвеску на задней оси

Диагностику элементов задней подвески автомобиля осуществляют в аналогичном порядке. На моделях с задним или полным приводом необходима проверка следующих элементов:

  1. Задний мост. Узел проверяют на герметичность, визуально осматривая места крепления редуктора. Проверяют работоспособность дыхательного клапана. Его поломка приводит к возникновению избыточного давления в картере редуктора. При этом нарушается целостность уплотнительных элементов.
  2. Редуктор. Осматривают место крепления фланца. Наличие подтеков свидетельствует об утечке жидкости.
  3. Реактивные тяги. Раскачивают заднее колесо по направлению движения. При этом осматривают место крепления реактивных тяг. При поломке будет заметен люфт.

Вышедшие из строя детали заменяют новыми. Это можно сделать самостоятельно или обратиться на станцию технического обслуживания.

Диагностика подвески на вибростенде – что это такое

Поломки подвески автомобиля могут стать причиной серьезных неприятностей. Авто может пойти в занос при прохождении поворота и спровоцировать аварию. Неисправность ходовой части не возникает на «ровном месте». Ее детали изнашиваются постепенно, а степень такого износа можно выявить в ходе диагностики. Как известно, болезни проще предотвратить, чем лечить. Такое же утверждение будет справедливым и в отношении неисправностей подвески

Именно поэтому очень важно периодически проводить проверку.

Конструкция вибростенда для диагностики подвески включает раскачивающую платформу, которая имеет специальные датчики, подключенные к компьютеру. Когда площадка, на которой установлен автомобиль, раскачивается, датчики считывают информацию об отклонениях подвески и передают ее компьютерной программе. После этого система сравнивает полученные данные со стандартными значениями.

Для каждой модели машины существуют свои стандарты работы ходовой части, поэтому предварительно нужно правильно настроить систему. Диагностика подвески на стенде недоступна для автомобилей, которые не оснащены электронной системой управления. Такая проверка может проводиться только для современных машин с бортовым компьютером.

Компьютерная диагностика подвески – достаточно сложный процесс. Вибрация платформы, на которую устанавливается диагностируемый автомобиль, необходима для того, чтобы создать такие условия работы ходовой части, которые бы максимально совпадали с реальными процессами, происходящими в процессе езды по сложной дороге. Платформа создает колебания в диапазоне 0–25 Гц, которые постепенно возрастают. При этом замеряется динамический вес каждого колеса. Этот показатель сравнивается со стандартным.

При исправной подвеске будет наблюдаться меньшее значение динамического или статического веса. В ходе диагностики последовательно проводят проверку передней и задней оси.

Диагностика подвески автомобиля на вибростенде позволяет проверить работу следующих элементов:

  • сайлентблоков;
  • амортизаторов;
  • пружин;
  • рычагов;
  • тормозных колодок;
  • рулевых наконечников;
  • ступичных подшипников;
  • шаровых опор;

Эти детали ходовой части принимают на себя основную нагрузку при движении автомобиля. Вибростенд позволяет создавать имитацию, в том числе и боковое качание. Иногда во время раскачивания автомобиля могут быть слышны стуки, которые не относятся к подвеске машины. Стенд не сможет точно указать причину их появления, но станет индикатором наличия неисправности и даст старт дальнейшей проверке машины.

Часто автовладельцы недовольны итогами компьютерной диагностики подвески на стенде. Многие механики категорически не признают такое оборудование и предпочитают «по старинке» использовать монтировку для диагностирования деталей «ходовки» или раскачивают машину руками. Чем вызвано такое отношение к диагностике подвески на вибростенде? Оказывается, результаты такой проверки зависят от ряда факторов. Если мастер-диагност не будет их учитывать, то результаты диагностики будут недостоверными.

К примеру, неточные результаты проверки ходовой могут быть обусловлены включенной передачей КПП

ВАЖНО: при проведении диагностики подвески на вибростенде рычаг коробки передач должен быть установлен в нейтральное положение.. Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин

Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин. Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Чтобы получить точные результаты, диагностика подвески на стенде должна проводиться только опытными специалистами.

Технология проведения ремонта ходовой части

Постоянная езда по колдобинам приводит к поломке элементов подвески, повреждению кузова, что обыкновенно опережает даже трансмиссию. Ходовая часть старой машины требует особого внимания.

Износ амортизатора влияет на безопасность водителя и его пассажиров. При нем стойка не контролирует сцепление колес с дорогой, ухудшается управление автомобилем, быстро изнашиваются различные детали, а также значительно увеличивается тормозной путь.

Технология проведения диагностики и ремонта ходовой части:

проверка работоспособности пружин, амортизаторов, опорных чашек, тормозных колодок, шлангов, дисков, сайлент-блоков;

отсутствие люфтов в шаровых опорах, шарнирах угловых скоростей и рулевых наконечниках;

регулировка подшипников ступиц;

замена сцепления;

обслуживание и диагностика КПД.

Проверка.

Сайлент-блоки.

Их лучше «прощупывать» большим ломиком, чтобы рычаг сместился относительно кузова. Если вы услышали какой-то звук, то сайлент-блок следует поменять.

Защитные резиновые детали.

Они ответственны за целостность шаровых опор, шарниров равных угловых скоростей. Также они защищают рулевую рейку от попадания воды и всяких мелких частиц.

Амортизаторы и пружины подвески.

На качество управления машиной оказывает весомое влияние состояние амортизаторов и пружин подвески. Пружины могут терять свою упругость, проседать, трескаться и даже ломаться. Потеря жидкости и поломка внутренних деталей являются объяснением «халтуры» амортизатора.

Шаровые опоры.

Нагруженный усилием пружины нижний шарнир никогда не выдаст себя стуком. Для его разгрузки следует подвести опору под нижний рычаг подвески и покачать вывешенное колесо, запомнив место люфта.

Рулевые тяги.

Для этой проверки вам потребуется помощник: пока один будет покачивать руль, другой прощупает каждое соединение. При наличии стука необходима срочная замена.

Подшипники. Вывесите все колеса и тихонько покачайте их. Если в подшипниках имеется люфт, то он сразу себя выдает. Чтобы его уменьшить, нужно подтянуть регулировочную гайку. Но при большом его износе потребуется замена.

Если ступица на ходу сильно нагревается, то подшипники слишком сильно затянуты, чего допускать никак нельзя. При замене каких-либо деталей в передней подвеске нужно отрегулировать углы установки колес.

Замена шаровой опоры.

Необходимые „ингредиенты”: паяльная лампа, ацетон, щипцы для снятия стопорного кольца и сухой лед.

Технология проведения замены:

снять стопорное кольцо;

выжечь старую шаровую;

разогреть рычаг докрасна;

приложить завернутый в тряпку сухой лед и полить ацетоном (все это делается ОЧЕНЬ быстро, в противном случае новая деталь придет в негодность); после полного остывания установить обратно стопорное кольцо.

При работе с паяльной лампой не забывайте о возможности ожогов, а с сухим льдом — об обморожении.

Ремонт сайлент-блока.

У него возможны только две причины неработоспособности – разбилась: внутренняя оболочка; внешняя оболочка.

При первом типе неисправности следует:

купить полихлорвиниловый шланг;

надеть шланг на палец с натягом;

надеть старый сайлент-блок на шланг, который можно обмазать литолом);

Данную операцию следует совершить с двух сторон.

При втором типе технология проведения ремонта будет посложнее:

следует купить сырую резину;

удалить рыхлую резину с поверхности сайлент-блока;

обезжирить эту поверхность;

намазать ее сырой резиной;

повращать рычаг в духовом шкафу.

Замена сайлент-блока цилиндрической формы.

Эта операция может быть выполнена двумя способами: горячий и холодный.

Горячий способ.

Эта технология похожа на замену шаровой:

Но при отсутствии опыта лучше обратиться в сервис. Цена за эту операцию по причине ее простоты невелика.

Холодный способ.

выпрессовать старый сайлент-блок оправой одного диаметра;

запрессовать оправой другого диаметра.

Источник

Заключение

Таким образом, можно выполнить диагностику передней и задней подвески своими руками в домашних условиях без лишних трат денег и времени на поездку в автосервис. Конечно, если после проверки ходовой части автомобиля и замены неисправных деталей все равно слышатся стуки и посторонние звуки, то без СТО не обойтись. А как часто делать диагностику подвески автомобиля — зависит от условий эксплуатации и пробега машины. Опытные водители рекомендуют проверять подвеску два раза в год, например, когда меняются шины, перед зимой и летом. Главное помнить, что одни неисправные элементы подвески ускорять износ других компонентов ходовой части автомобиля, поэтому затягивать с диагностикой и ремонтом не стоит.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
