Все о ремонте и устройстве тормозного крана для камаза

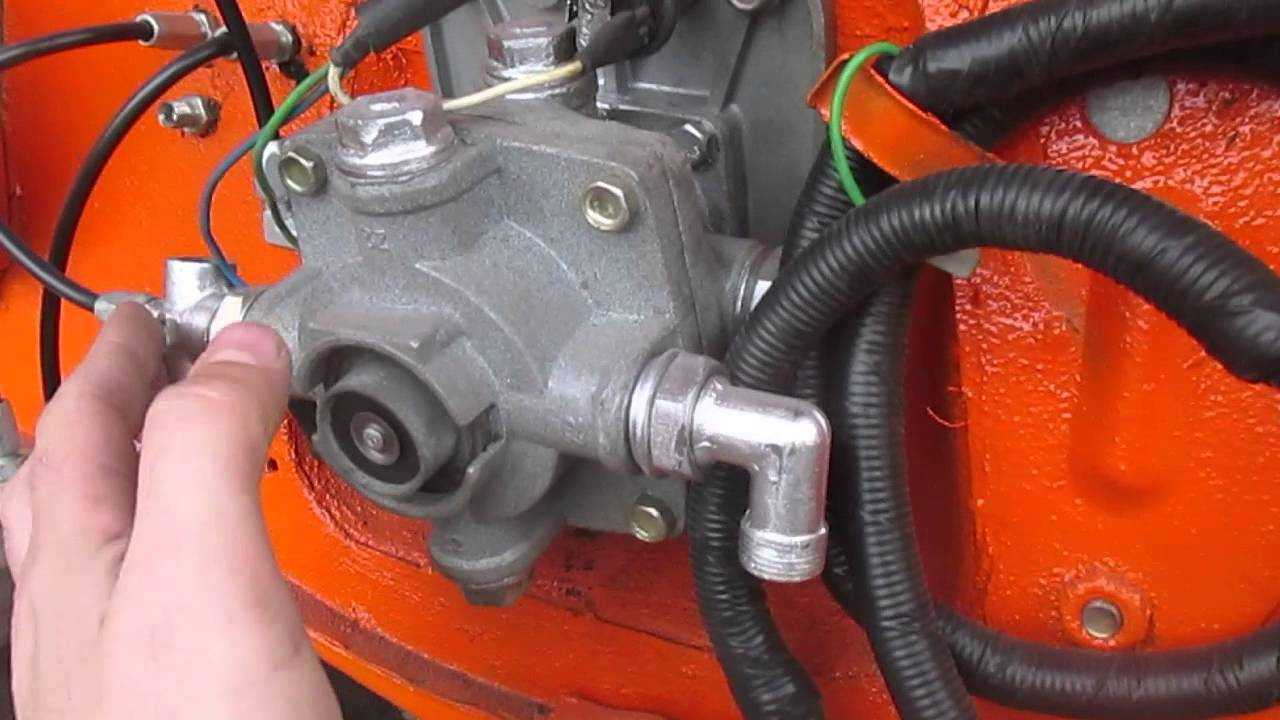

Причины поломок

Неисправности и причины поломок:

  1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
  2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
  3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
  4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
  5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
  6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
  7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Двухсекционный тормозной кран

Двойной защитный клапан.

Двухсекционный тормозной кран предназначен для управления исполнительными механизмами рабочих тормозов автомобиля и привода клапанов управления тормозами прицепа при наличии раздельного привода к тормозам передней оси и задней тележки.

Двухсекционный тормозной кран ( рис. 5.11) служит для управления колесными тормозными механизмами рабочей тормозной системы и комбинированным приводом тормозных механизмов прицепа.

Уход за двухсекционным тормозным краном заключается в периодическом осмотре, очистке его от грязи, проверке на герметичность и работы.

На всех изучаемых автобусах устанавливают двухсекционные тормозные краны с раздельным торможением передних и задних колес. Тормозной кран состоит из двух частей. Верхний кран / ( рис. 108) управляет задними тормозами, а нижний 6 — передними. К головке 4 каждого крана присоединен трубопровод от воздушного баллона. Полость А справа от диафрагмы крана сообщается с тормозными камерами. Полость В слева от диафрагмы 7 сообщена с атмосферой.

Сжатый воздух из нижней секции двухсекционного тормозного крана поступает к выводу / / / клапана ограничения давления и, воздействуя на торец ступенчатого поршня 3, перемещает его вместе с соединенными между собой клапанами 4 и 6 вниз.

При отсутствии торможения вывод / через двухсекционный тормозной кран соединен с атмосферой.

При торможении автомобиля сжатый воздух из двухсекционного тормозного крана подается сначала к клапану управления тормозными механизмами при -, цепа с двухпроводным приводом, а от него к выводу / / / рассматриваемого клапана.

Функции запасной тормозной системы выполняет один из контуров, поскольку наличие двухсекционного тормозного крана 4 и двойного защитного клапана 9 позволяет обоим контурам работать независимо друг от друга при падении давления воздуха в любом из них.

Автоматический регулятор тормозных сил имеет три вывода: 1-к верхней секции двухсекционного тормозного крана; 11 — к тормозным камерам задних колес тележки; III — в атмосферу.

При торможении рабочим тормозным механизмом ( контур II) сжатый воздух из двухсекционного тормозного крана по специальному штуцеру подается в полость камеры над мембраной ( рис. 221, г), которая через шток I и вилку 7 ( рис. 227, б), соединенную с регулировочным рычагом, приводит в действие тормозной механизм колеса.

Контур I привода передних тормозов состоит из воздушного баллона емкостью 20 л, верхней секции двухсекционного тормозного крана, клапана ограничения давления и контрольного клапана тормозных камер и контрольного вывода. В воздушном баллоне установлены краник слива конденсата, позволяющий удалять конденсат из воздушного баллона, и датчик падения давления.

При отсутствии торможения ( рис. 241, б) к выводам / и / / / из двухсекционного тормозного крана воздух не подается.

Контур II привода рабочих тормозных механизмов колес задней тележки — под действием педали сжатый воздух из верхней секции двухсекционного тормозного крана через регулятор 30 тормозных сил ( см. рис. 226) поступает к тормозным камерам 27 колес задней тележки, производя торможение.

Клапан имеет три вывода: / — в атмосферу; II — к тормозным камерам передних колес; / / / — к нижней секции двухсекционного тормозного крана управления рабочими тормозными механизмами.

Устройство и принцип работы

Устройство включает в себя такие элементы:

  • клапан впускного и выпускного типа;
  • пружинный механизм и компрессор;
  • резиновая втулка;
  • регулятор давления воздуха;
  • поршневая часть и диафрагма.

Принцип работы тормозного крана полуприцепа КамАЗа:

  1. Нажатие на педаль тормоза приводит к смещению в правую сторону штока, который закрывает клапана.
  2. В это время открывается клапан, активируя работу тормозной камеры и ресивера. Давление в тормозной системе будет зависеть от степени нажатия на педаль.
  3. При постоянном усилии на тормозную педаль происходит увеличение давления на поршень.
  4. Усилие передается через механизм рукояток и тяг к рычагу крана, проходя через толкательный элемент и резиновую втулку.
  5. Подвижное седло впускного клапана перемещается вниз вместе с поршневой частью.
  6. Впускное окно закрывается, открывается окно выпускного клапана.
  7. Проходя через вывод и открытое окно клапана, воздушный поток направляется к полости крана.
  8. В верхней полости начинает повышаться давление. Во время повышения уровня давления воздушный поток перемещается в надпоршневую область, активизируя работу всего механизма.

Принцип работы

Сделан  для управления исполнительными механизмами рабочей тормозной системы автомобиля, ЗИЛ-130,  а также для включения клапанов управления тормозной системой прицепа.

Тормозной кран установлен на кронштейне, прикрепленном к лонжерону рамы. Выход воздуха из крана происходит вниз через вывод 5.

На тормозном кране есть две независимые секции, расположенные последовательно. Выводы 1 и 2 крана соединены с ресиверами  раздельных приводов рабочей тормозной системы.

двухсекционный тормозной кран

Усилие от рычага тормозного крана через резиновый упругий элемент 31 передается на верхний поршень 30. Перемещаясь вниз, поршень закрывает выпускное отверстие клапана 29, а затем отрывает его от седла. Через вывод 3 сжатый воздух поступает в тормозные камеры задних колес до тех пор, пока сила нажатия на рычаг не уравновесится давлением сжатого воздуха на поршень 30 снизу.

Одновременно с повышением давления в выводе 3 сжатый воздух через канал А в корпусе крана попадает в полость В над большим поршнем 28 второй секции тормозного крана. Поршень, имеющий большую площадь, перемещается вниз при небольшом давлении в над поршневом пространстве и воздействует на малый поршень 15. При движении поршня закрывается выпускное отверстие клапана 17, а затем он отрывается от седла. Сжатый воздух через вывод 4 поступает в тормозные камеры колес переднего моста.

При повышении давления в выводе 4, а следовательно, и в полости С под поршнями 15 и 28 происходит уравновешивание силы, действующей на поршни сверху. Благодаря этому в выводе 4 также устанавливается давление, соответствующее усилию на рычаге тормозного крана (следящее действие).

При повреждении контура и если нет давления в выводе 3 первой секции,  усилие от рычага тормозного крана будет передаваться через шпильку 11 непосредственно на толкатель 18 малого поршня. Таким образом, вторая секция будет управляться механический, а не пневматический и полностью сохранит работоспособность.

При повреждении другого контура и если нет воздуха в выводе 4 второй секции, первая секция работает аналогично.

Привод двухсекционного тормозного крана состоит из педали, соединенной тягой с рычагом тормозного крана. Необходимое положение педали на полу кабины  устанавливается изменением длины тяги с помощью резьбовой вилки. Педаль в исходное положение возвращается пружиной.

ПРИНЦИП РАБОТЫ

разборка тормозного крана

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

  1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
  2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
  3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
  4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

РАЗБОРКА КРАНА

+Перед разборкой кран нужно зажать в тиски. Круглогубцами снимаем стопорное кольцо 2. Из корпуса крана вытаскиваем клапан 3 и клапан 9 с уплотнителем и пружиной 7. Откручиваем болты 11 из корпуса. Вытаскиваем пружину 30 из корпуса 15 вместе с поршнем 16. Зажав плоскогубцами вытаскиваем большой поршень 19.

Для снятия клапана 28 нужно снять стопорное кольцо 21 и вытащить клапан 22 с кольцами и пружиной 26. Чтобы убрать упругий элемент 34 надо держать поршень 32, открутить гайку 40 после чего его вытащить. Все разобранные детали нужно промыть раствором МС-6ТУ. Все резинки и манжеты нужно заменить на новые. В начале сборки все детали нужно смазать смазкой циатим-221.

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

  1. Нужно расшплинтовать и демонтировать палец тягового устройства.
  2. Затем отвернуть 4 болта крепления с кронштейна.
  3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
  4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
  5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
  6. В конце извлечь верхний поршневой механизм.

https://youtube.com/watch?v=A2GR1koL2yo

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Двухсекционный тормозной кран камаз неисправности

Неисправности приборов питания пневмопривода

При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы

Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха

Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

СБОРКА КРАНА

Берем клапан 28 устанавливаем в корпус 30. Буртик стопора 25 направляем в сторону конической пружины 26. Удерживая клапан ставим стопорное кольцо 21в паз круглогубцами. Ставим поршень 19 меньший поршень 16 пружина 15 резиновый уплотнитель и корпус 13. Закручиваем корпус 13 болтами 11 с гравером.

Далее в корпус 13 ставим клапан 3 и стопорим кольцом. Переворачиваем кран на 180 градусов и собираем поршень 32 с элементом 34 манжетой и тарелкой 35 закручиваем шпильку 36.

Расстояние между шпилькой 1 и клапаном 5 должно быть +0,8мм и законтрогаено гайкой. Поршень 32 вставляем в корпус 30 с пружиной 31 и уплотнительным кольцом.

регулировка тормозного крана

Как отрегулировать

Регулировка тормозного крана проводится следующим образом:

  1. Закрыть кран.
  2. Подключить к соединительной головке манометр.
  3. Повысить давление в ресивере до 7,3 кгс/см² .
  4. Проверить показания манометра, которые должны совпадать с давлением в ресивере.
  5. Если прибор показывает пониженный уровень давления, проверить положение пружинного механизма. Он должен быть прижат к упору.
  6. Установить рычаг запасной тормозной системы в положение «Вкл.».
  7. Повернуть тарелку по часовой стрелке. 1 оборот повышает уровень давления на 2 кгс/см². Необходимо сделать то количество оборотов, которое восполнит разницу показаний манометра и ресивера.
  8. Перевести стояночный тормозной механизм в положение «Выкл.».
  9. Проверить показания манометра.
  10. Отрегулировать привод тормозного крана от системы рабочих тормозов.
  11. Опустить тормозную педаль и отрегулировать длину тяги.
  12. Законтрить вилку крепежной гайкой так, чтобы рычаг соприкасался с упорной частью крана.
  13. Опустить регулировочный болт.
  14. Отрегулировать положение рукоятки так, чтобы ее верхняя часть касалась пальца.
  15. Отрегулировать ход рычага, путем вращения регулировочного болта.
