Устройство и принцип работы стояночного тормоза

Вспомогательная тормозная система

Используемые колесные тормоза не предна­значены для непрерывного задействования. Длительное торможение (например, на за­тяжных спусках) может привести к перегреву тормозов. Это приводит к снижению эффекта торможения, а в худшем случае — к полному отказу тормозной системы.

Неизнашиваемой тормозной системой называют вспомогательную тормозную си­стему (тормоз-замедлитель). В Германии она регламентируется Правилами StVZO §41 с. 15 для использования в автобусах снаряженной массой более 5,5 т и в других транспортных средствах снаряженной массой более 9 т. Тормоз-замедлитель должен быть рассчи­тан на удержание полностью загруженного автомобиля при движении по спуску 7% на расстояние 6 км со скоростью 30 км/ч.

Рабочий тормоз должен соответственно рассчитываться и для прицепов. Работа тормоза-замедлителя в тягаче не должна обуславливать задействование рабочего тормоза в прицепе (см. также StVZO §72 и Ведомости Федерального законодательства 199011 Р. 885,1102).

Как проверить трос стояночного тормоза

Индикатор стояночного тормоза может гореть, указывая на растянувшийся трос

Выяснение причин этой неисправности важно провести, чтобы избежать серьезных последствий на дороге.. Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис

Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.

Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.

В зависимости от марки автомобиля место крепления тросов стояночного тормоза может незначительно меняться. Однако список элементов тормозной системы не меняется.

Похоже выглядит и система в машинах со стояночным тормозом для передних колес. Тросы растягиваются во время эксплуатации, их нужно регулировать, а также смазывать.

Рекомендуется проводить проверку тросов раз в 6 месяцев или при прохождении очередных 10 000 км. Если вы заподозрили, что ручник стал хуже работать – обратитесь в автосервис внепланово вне зависимости от того, горит лампочка на приборной панели или нет.

Износ тросов – это очень серьезно. Трос может просто лопнуть. Кроме растяжения троса, могут ржаветь и заклинивать и другие детали системы, из-за чего стояночный тормоз не выполняет своих функций.

Проверяют ручник следующим образом: автомобиль располагают так, чтобы одно из задних колес подвисло в воздухе. Затем активируют стояночный рычаг и пробуют покрутить подвешенное колесо. Если это удается, значит система неисправна. Требуется подтягивание троса или полная его замена. Индикатор стояночного тормоза в этом случае продолжает гореть.

Есть еще один, более экстремальный метод проверки ручника. При этом способе могут пострадать тормозные колодки и другие элементы системы. Вот как проводится эта проверка: автомобиль ставится на ручник, включается первая переда, а затем на полную вдавливается газ. Если с ручником все хорошо, то машина немного дернется и тут же заглохнет.

Наладка работы стояночного тормоза практически идентична у разных моделей машин. Регулироваться ручник может двумя способами в зависимости от марки автомобиля: из салона или под автомобилем. Для большинства авто актуален второй способ, на нем и остановимся подробнее.

Как подтянуть трос ручника, находясь под автомобилем:

  • Потянуть ручник вверх и зафиксировать после 2 – 3 щелчков (точное количество зависит от марки машины).
  • Поднять машину при помощи домкрата или же изначально поставить машину над смотровой ямой, что, безусловно, удобнее.
  • Сначала ослабьте затяжную гайку на узле регулировки. Если вы начнете теперь вращать другую гайку, то трос будет натягиваться. Проверяйте силу натяжения троса по подвешенному колесу. Если его уже нельзя прокрутить – стояночный тормоз работает в штатном режиме.
  • Теперь отпустите ручник и проверьте, прокручивается ли колесо. Если да – то все правильно.
  • Проверьте ручник еще раз (поставьте на ручник, покрутите колесо и снимите с ручника). Такой проверочный тест лучше провести несколько раз.

Последний шаг: затяните контргайку. Теперь стояночным тормозом можно пользоваться. Индикатор после устранения этой неполадки перестанет гореть.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

  • входные датчики;
  • электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Проблема стоянки автомобилей с большой массой на склонах дороги известна давно. Автомобиль с механической коробкой передач на стоянке с заглушенным двигателем можно легко сдвинуть с места. Для решения этой проблемы и был придуман стояночный тормоз, который теперь повсеместно используется не только в легковых, но и в грузовых автомобилях.

Основная тормозная система в автомобиле имеет педаль, при помощи которой и осуществляется управление тормозом. При помощи педали можно мягко снизить скорость или использовать экстренное торможение для предотвращения столкновения. Но использование основной тормозной системы без участия водителя невозможно, поэтому при длительных стоянках используется ручной тормоз, который имеет тросы, блокирующие колеса.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

  • Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
  • Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
  • При наличии определенных навыков помогает во входе в контролируемые заносы;
  • Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Пошаговая инструкция регулировки привода стояночного тормоза

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

  1. Опустить рычаг ручника вниз.
  2. Ослабить ключом на 13 контргайку привода.

    Ключом на 13 открутить контргайку на тяге ручника

  3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
  4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
  5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Ослабляем привод ручника

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

  1. Опустить рукоятку стояночного тормоза вниз.
  2. Отпустить контргайку.
  3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
  4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Это интересно: Характеристики двигателя ЗМЗ-406: лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

  1. Вывесить задние колёса.
  2. Опустить рычаг ручника вниз.
  3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
  4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
  5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

  1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
  2. Освободить контргайку.
  3. Затянуть гайку на тяге на несколько оборотов.
  4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
  5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
  6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

Дополнительные функции для удобства

Благодаря использованию электрического ручного тормоза в автомобилях появились две очень полезные функции. Одной из них является система автоматического удержания, которая автоматически активирует стояночный тормоз сразу после остановки автомобиля. Это особенно удобно для автомобилей с автоматической коробкой передач, поскольку освобождает водителя от необходимости держать ногу на педали тормоза при кратковременных остановках на дороге (например, на светофоре).

При активации системы автоматического удержания автомобиль без удержания педали тормоза не будет скатываться, так как будет стоять на стояночном тормозе. Но как только вы нажмете педаль газа, стояночный тормоз автоматически выключится. Также это же решение используется на некоторых автомобилях с механической коробкой передач.

Система помощи при спуске при движении с горы – фактически то же самое решение, что и система автоматического удержания автомобиля, но только работает в других ситуациях. Когда, например, водитель едет с горы, он ограничивает скорость движения машины с помощью педали тормоза. Система помощи при спуске избавляет водителя от удержания педали тормоза при спуске. Эта функция автоматически притормаживает машину, ограничивая ее скорость при спуске. Кстати, функция помощи при движении по склону также доступна на автомобилях с классическим рычагом ручного тормоза, без системы EPB.

Особенности задних тормозных механизмов

Основная особенность тормозных механизмов в наличии электродвигателя и многоступенчатой редукторной передачи. Мотор представляет собой обычный электродвигатель постоянного тока. Редуктор позволяет регулировать тормозное усилие и в то же время усиливать крутящий момент с вала электродвигателя. Редуктор состоит из 3-х частей.

1. Винтовая передача — винтовое соединение, при котором вращение вала провоцирует продольное смещение нажимной гайки. Особая форма корпуса нажимной гайки и внутренней части тормозного поршня делает невозможным их поворот относительно друг друга. При этом сохраняется возможность продольного перемещения. Самотормозящая резьба шпинделя не даёт колодкам самопроизвольно разжиматься после отключения актюатора. Поэтому снять и поставить автомобиль на электронный ручник можно только при наличии питания на выводах электродвигателя.

2. Зубчато-ременная передача. Состоит из двух шкивов, соединенных зубчатым ремнем. Соотношение диаметра малой и большой шестерен определяет редуцируемое передаточное число.

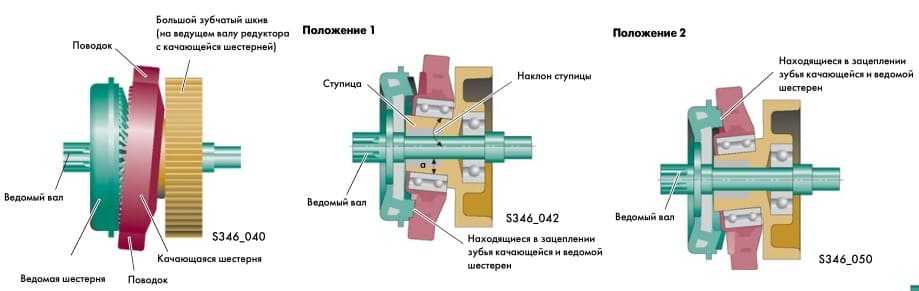

3. Редуктор с подвижной шестерней. Посредством зубчатого ремня крутящий момент от электродвигателя передается на большой зубчатый шкив. Поводки подвижной шестерни препятствуют ее повороту относительно корпуса, поэтому она лишь может качаться на оси ступицы большого зубчатого шкива. Ведомая шестерня и ведомый вал жестко связаны между собой. Ведущая шестерня на валу размещена на подшипнике.

Качающаяся шестерня перемещается на ступице большого зубчатого шкива. Благодаря перекосу и особой конструкции каждый поворот большого зубчатого шкива ведет к изменению положения плавающей шестерни. Благодаря тому что на ведомой шестерне 51 зуб, а на плавающей всего 50, один из зубов качающейся шестерни всегда давит на зуб ведомой. При каждом перемещении качающейся шестерни ведомая проворачивается на небольшой угол. Такая конструкция позволяет в 50 раз усилить крутящий момент электродвигателя, чтобы плотно зажать диск тормозными колодками.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

  • Лада Гранта;
  • Газель;
  • Опель Зафира;
  • Лада Калина;
  • Рено Логан;
  • Лада Веста;
  • Шевроле Лачетти;
  • Рено Дастер;
  • ВАЗ 2110;
  • ВАЗ 2107;
  • Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

  • Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
  • Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
  • Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Cколько в автомобиле тормозных систем?

ри. И все они обеспечивают функции изменения скорости движения автомобиля, остановку и удержания на месте, используя силу трения и реакции опоры между колесом и материалом дорожного покрытия. Итак, разновидности тормозных систем:

Рабочая — обеспечивает управляемое снижение скорости движения автомобиля, при необходимости вплоть до остановки. Состоит из привода для передачи усилия и тормозного механизма. Он бывает, как правило, фрикционного типа, устанавливается в колесе и делится на два типа, барабанный и дисковый. Система привода и передачи усилия так же разделяется на несколько видов:

  • Механический привод
  • Гидравлический
  • Электрический
  • Пневматический

Первые три вида приводов будут детально рассмотрены в дальнейшем материале статьи.

Стояночная — известная больше как ручной тормоз, служит для длительного удержания авто на месте, препятствует скатыванию по наклонной поверхности. При вождении транспортного средства используется для начала движения по наклонной поверхности вверх. Использует элементы рабочей.

Где в автомобиле расположена кнопка или переключатель электронного ручного тормоза (ручника)?

Вместо огромной ручки стояночного тормоза в современных автомобилях, как правило, теперь устанавливают миниатюрный переключатель или кнопку. Это позволило освободить место в пространстве между сиденьями .

Получив дополнительное пространство на центральной консоли между передними сиденьями, автопроизводители получили больше пространства для дополнительных важных удобств, таких как держатели стаканов (подстаканники), пепельниц, кнопок или колес управления информационно-развлекательной системой (в некоторых моделях в этом месте появился полноценный тачпад, которым стало возможно управлять функциями автомобиля, как смартфоном).

Теоретически переключатель или кнопка электронного ручника может быть установлена в любом месте салона. Но чаще всего управление электронным стояночным тормозом располагается на центральной консоли между сиденьем водителя и пассажира. Это место оказалось оптимальным для легкой досягаемости водителя.

Правда стоит отметить, что в наши дни такие компании, как и , плывут против течения и размещают кнопки управления электрическим ручником совершенно в других местах. Чаще всего слева от рулевой колонки под приборной панелью. Кнопка, как правило, обозначается литерой «Р».

Но, несмотря на ее необычное месторасположение, электронным ручником легко управлять. Но это позволило компаниям Мерседес и Порше сэкономить ещё пространство между сиденьями спереди, оснастив центральную консоль дополнительными кнопками для других функций, отвечающие за уровень комфорта и удобства в автомобиле.

Устройство стояночного тормоза


Схема стояночного тормоза К основным элементам ручника относятся:

  • механизм, приводящий тормоз в действие (педаль или рычаг);
  • тросы, каждый из которых воздействует на основную тормозную систему, приводя к торможению.

В конструкции тормозного привода ручника используются от одного до трех тросов. Схема из трех тросов наиболее популярна. Она включает в себя два задних троса и один передний. Первые соединены с тормозными механизмами, второй – с рычагом.

Тросы соединяются с элементами стояночного тормоза за счет регулируемых наконечников. На концах тросов расположены регулировочные гайки, позволяющие менять длину привода. Снятие с тормоза или возвращение механизма в первоначальное положение происходит за счет возвратной пружины, находящейся на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Возможные штрафы

Автомобилисты закономерно опасаются штрафов за то, что не работает на автомобиле ручник. И сотрудник ГИБДД может привлечь за это к административной ответственности.

В КоАП действительности есть статья 12.5. Только здесь некоторые хитрые сотрудники ГИБДД опираются на вторую часть этой статье, где прописано наказание за управление ТС с неисправной тормозной системой. Это грозит штрафом в размере 500 рублей и задержанием автомобиля.

На самом деле в этой статье речь про ручник идёт. Только в документе чётко прописано, что стояночный тормоз является исключением. То есть по 12,5 части 2 можно наказывать только за неисправность тормозной системы, но не за проблемы с ручником.

Актуальной является первая часть статьи 12.5 КоАП. Здесь речь идёт о тех же 500 рублях штрафа

Но важно, что задерживать ТС сотрудник не имеет права

Если вам выписали штраф, тогда у вас есть возможность заплатить не 500, а 250 рублей. Это наказание входит в перечень статей, на которые распространяется 50% скидка при оплате в течение 20 дней после вынесения постановления. Только предварительно дождитесь, чтобы ваша квитанция оказалась в базе данных ГИБДД.

Источники

  • https://cartore.ru/85-regulirovka-stoyanochnogo-ruchnogo-tormoza-svoimi-rukami.html
  • https://autostuk.ru/tros-ruchnogo-tormoza-zamena-regulirovka.html
  • https://uremont.com/publications/articles/regulirovka-trosov-stoyanochnogo-tormoza-central-nym-natyazheniem
  • https://marshal.ru/articles/prichiny-po-kotorym-ploho-rabotaet-ruchnoy-tormoz-v-avtomobile
  • https://okeydrive.ru/kak-podtyanut-ruchnik/
  • https://motorltd.ru/kak-podtyanut-ruchnik-svoimi-silami/
  • https://neauto.ru/pochemu-na-avtomobile-ne-derzhit-ruchnik-i-chto-delat-v-takoj-situacii/

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Но работа механизма зависит и от других факторов:

  • от степени износа накладок на тормозных колодках;
  • от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

  • Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
  • Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Для чего нужен ручной тормоз?

Прежде чем говорить о том, нужно использовать ручной механизм или делать это не обязательно, следует понять для чего он вообще нужен. К сожалению, многие начинающие водители недооценивают значение данного механизма до тех пор, пока дело не дойдет до сдачи экзаменов в ГИБДД.

Ученик садится в машину, набрасывает ремень безопасности, регулирует сидение и зеркала, выжимает сцепление и включает первую передачу. И на этом весь экзамен может закончиться. Ведь машина, если она не была поставлена на ручник, и при этом находится на наклонной поверхности, непременно покатится назад. Вот и все, экзамены придется пересдавать.

Но это лишь первая и далеко не последняя злая шутка, которую может преподнести ручной тормозной механизм. Если в машине отсутствует водитель, а она при этом не поставлена на ручник, автомобиль может своевольно поехать в том направлении, куда наклоняется плоскость под ним. О последствиях можно только догадываться.

Ручник выполняет функцию блокировки колес. Причем, это действие будет продолжаться до тех пор, пока автомобиль не будет снят с него. Как известно, основная тормозная система автомобиля прекращает свое воздействие на колеса, как только убирается нога с тормоза. Такое воздействие ручника на задние колеса автомобиля обусловлено особенностями механизма.

Тормозные механизмы автомобиля

Странно, но не все водители знают, что в автомобиле имеется три вида тормозных механизмов, которые обеспечивают такие функции, как изменение скорости движения, остановку автомобиля и его удержания на дороге.

Они делятся на три вида:

  1. Рабочий механизм. Он отвечает за снижение скорости автомобиля при его движении. Если необходимо – вплоть до остановки. Его основные составляющие – это привод для передачи усилия и тормозной механизм. Как правило, рабочие тормозные системы бывают фрикционного типа и устанавливаются непосредственно в колеса. Они, в свою очередь, делятся на дисковые и барабанные.
  2. Запасная тормозная система выполняет функции рабочей при ее полном или частичном отказе. Она может быть выполнена в виде автономного узла или конструктивно дополнять рабочую систему. Тем не менее, в работе она использует механизм основной тормозной системы.
  3. Стояночная механизм обеспечивает дополнительную фиксацию автомобиля на месте, тем самым препятствуя его непроизвольному скатыванию. Кроме того, стояночный, или ручной тормоз, может быть полезен при движении по наклонной поверхности. Чаще всего необходимость в его использовании возникает при движении в пробках.

Когда необходимо включить стояночный тормоз

Выше мы упоминали, как вы можете самостоятельно проверить тормоз и какие симптомы указывают на то, что его нужно отрегулировать. Однако помимо этих симптомов, требующих вашего внимания, есть еще несколько моментов, в которых настоятельно рекомендуется отрегулировать тормоз. Это случаи, когда:

  • Вы заменили тормозные колодки или тормозные диски;
  • вы отрегулировали тормозные колодки;
  • Вы заменили трос стояночного тормоза;
  • если смещение тормозных зубьев увеличилось до 10 щелчков.

Как отрегулировать стояночный тормоз — шаги и рекомендацииХорошей новостью является то, что даже если вы заметили проблему с тормозом, ее легко преодолеть. Обычно, чтобы стояночный тормоз работал эффективно, вам нужно всего лишь отрегулировать его. Для этого вам понадобится подходящее помещение, несколько гаечных ключей или трещотка, отвертка (на всякий случай) и техническое руководство вашей марки и модели автомобиля.

Чтобы выяснить, правильно ли установлен тормоз и нужно ли его вообще отрегулировать, перед началом работы потяните рычаг тормоза и посчитайте количество щелчков, которые вы слышите во время затягивания. Если их 5 — 6, то все в порядке, но если их больше или меньше, то пора перейти к регулировке тросов стояночного тормоза.

Настройка независимо от модели и технических характеристик модели автомобиля обычно основана на принципе регулировки расстояния между тормозными колодками и барабанными дисками. Эта регулировка выражается изменением длины троса (напряжения) стояночного тормоза.

Перед началом регулировки рекомендуется поднять заднюю часть автомобиля, чтобы у вас был легкий доступ и достаточно места для работы. (Вы должны поднять автомобиль, чтобы шины не касались твердой поверхности).

Мы начинаем:

  • Поднимите тормозной рычаг от 1 до 3 щелчков.
  • Найдите контргайку на регулировочном устройстве (рычаг). Для этого нужно заглянуть под автомобиль. Там вы найдете трос, который соединяет рычаг и удерживает два тормозных шнура, которые соединяются с задними тормозными колодками и тормозными дисками.
  • Ослабьте зажимную гайку. (На некоторых моделях эта контргайка может отсутствовать, и вместо этого каждый провод может быть оснащен натяжителем на каждом конце).
  • Поверните регулировочную гайку с помощью гаечного ключа, чтобы освободить лишнюю проволоку.
  • Аккуратно поверните две задние шины своими руками. При повороте вы должны чувствовать, что тормозные колодки слегка скользят по тормозному барабану. Если вы их не слышите, продолжайте регулировать гайку и винты, пока не услышите их. Как только это будет сделано, затяните контргайку, и вы сможете проверить эффективность стояночного тормоза.

Регулировка тормоза на некоторых моделях также может быть выполнена с помощью рычага тормоза, который находится внутри автомобиля. Если это ваша модель, вот как с этим справиться:

  • Снимите кронштейн, который закрывает рычаг стояночного тормоза. Чтобы сделать это легко, сначала обратитесь к руководству вашего автомобиля.
  • Затяните регулировочную гайку или гайку в основании рычага тормоза, чтобы освободить лишнюю проволоку.
  • Поверните задние колеса вручную. Опять же, вы должны почувствовать небольшое скольжение тормозных колодок на тормозном барабане.
  • Затяните регулировочные гайки и проверьте стояночный тормоз.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
