Двигатель cd20

Технические характеристики mr20de 2,0 л/140 л. с.

По умолчанию изготовителем заложена в двигателе верхневальная схема газораспределения DOHC V16. Использована самая современная система зажигания DIS-4 без разносчика искры и высоковольных пучков – отдельная для каждой свечи катушка. Вибрации ДВС гасятся специальной балансировочной системой внутри блока цилиндров.

Балансирные валы приводятся во вращение вместе с маслонасосом короткой цепью. Привод маслонасоса шестеренчатый, заднее расположение выпускного коллектора с интегрированным внутри него каталитическим нейтрализатором.

Система VVT

В мануал заложено описание рабочих параметров мотора. Если в нем указано меньше 140 л. с., пользователь может увеличить мощность чипованием без вмешательства в механическую часть. Впускной коллектор, соответственно, находится спереди, обеспечивая большее количество воздуха для топливной смеси.

Для базовой версии справедливы следующие технические характеристики MR20DE:

Изготовитель Yokohama Plant Nissan-Renault
Марка ДВС MR20DE/M4R
Годы производства 2005 – …
Объем 1997 см3 (2,0 л)
Мощность 98 – 108 кВт (133 – 147 л. с.)
Момент крутящий 191 – 210 Нм (на 4400 об/мин)
Вес 124 кг
Степень сжатия 10,2
Питание инжектор
Тип мотора рядный бензиновый
Зажигание DIS-4
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор полимерный
Выпускной коллектор стальной сварной
Распредвал оригинальный профиль кулачков
Материал блока цилиндров сплав алюминиевый
Диаметр цилиндра 84 мм
Поршни литые алюминиевые, полного профиля с высокой юбкой
Коленвал чугунный литой
Ход поршня 90,1 мм
Горючее АИ-95
Нормативы экологии Евро-4
Расход топлива трасса – 5,3 л/100 км смешанный цикл 6,6 л/100 км

город – 8,9 л/100 км

Расход масла максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Elf, Idemitsu Zepro, Mobil-1
Масло для MR20DE по составу синтетика, полусинтетика
Объем масла моторного 4,5 л
Температура рабочая 95°
Ресурс ДВС заявленный 150000 км реальный 250000 км
Регулировка клапанов толкатели механические
Система охлаждения принудительная, антифриз
Объем ОЖ 7,1 – 7,7 л в зависимости от марки машины
Помпа Aisin WPN105, Dolz №150
Свечи на MR20DE Denso PLZKAR6A-11, LZKAR6A-11
Зазор свечи 1,1 мм
Цепь ГРМ роликовая многорядная, синяя и оранжевая метка
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Patron PF1553, Filtron AP185/5, Parts Mall PAE-006, Fenox FAI107
Масляный фильтр VIC C-224, AY100-NS004
Маховик чугунное тело, стальной венец, зубья без пропуска, 6 отверстий под болты крепления
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, 13207-53Y00
Компрессия от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 675 – 725 мин-1
Усилие затягивания резьбовых соединений свеча – 19,6 Нм маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 34,3 Нм (коренной) и 27,4 Нм, ослабление до 0, 19,6 Нм 60° (шатунный)

головка цилиндров – 6 приемов 5 Нм, 13 – 17 Нм, 44 – 46 Нм 90° 90°

Еще про Ниссан: Масло для вариатора RAVENOL CVT Fluid: Характеристики, артикулы

По мере износа система смазки увеличивает потребление масла в пределах 1 л/1000 км пробега.

Какой японский двигатель лучше. Дизельные Двигатели Фирмы Nissan. Общий Обзор

Эта фирма выпускает полную гамму двигателей — от 1.7 л до рядных «шестерок» 4.2 л (есть и большего объема, но это уже не для легковых автомобилей). Дизели СD17и СD20 объемом 1.7л и 2.0л соответственно применяются на автомобилях малого класса Sunny, Almera, Primera.

Двигатель СD17 в настоящее время не выпускается. Оба мотора вихрекамерные верхневальные с прямым приводом клапанов и регулируемыми шайбами клапанными зазорами. Привод ГРМ зубчатым ремнем, а ТНВД приводится отдельным зубчатым ремнем. Моторы этой серии не имеют выраженных конструктивных особенностей и недостатков.

Средний ресурс их около 200 тыс. км.

У двигателя CD20 разных лет выпуска имеются отличия в головке блока, приносящие большие проблемы при поиске нужных запчастей.

Двигатель LD20 — довольно «древний » агрегат, устанавливавшийся в разные годы на автомобили Bluebird и микроавтобусы Vanette Это верхневальный вихрекамерный двигатель с ременным приводом распредвала и ТНВД.

На части моторов применен привод распредвала двухрядной цепью, а привод ТНВД — зубчатым ремнем. Такая конструкция дороже, но надежнее. На моделях Bluebird устанавливалась также модификация с наддувом. Из регулировочных особенностей дизелей Nissan надо отметить следующее.

У двигателей с единым ремнем привода ТНВД и ГРМ меткам на шкивах соответствуют метки не на корпусных деталях, а на зубчатом ремне. На старом ремне эти метки, естественно, стерты, поэтому без применения нового ремня осуществить правильную установку фаз газораспределения и впрыска может только очень опытный механик.

Цена ошибки велика — чаще всего это будет поврежденная головка блока.

Дизель LD28 — рядная «шестерка», аналогичная по конструкции LD20, но с цепным приводом ГРМ и ременным приводом ТНВД. Этот мотор выпускается как с турбонаддувом, так и без него. Особенность двигателя — рядный ТНВД фирмы Nippon Denso, обычно не применяемый японцами на легковых автомобилях. А устанавливался этот дизель в основном на легковые Laurel и Cedric.

Семейство двигателей TD23, TD25 и TD277 объединяет моторы, аналогичные по конструкции, но различающиеся по объему (соответственно 2.3, 2.5 и 2.7 л).

Эти дизели устанавливались на микроавтобусы Urvan, джипы Теггапо, Теггапо II, Pathfinder.

Двигатели данной серии — вихрекамерные, с чугунной головкой блока, нижним расположением распредвала (OHV) и приводом клапанов штангами и коромыслами. Привод распредвала и ТНВД — шестернями.

В большинстве случаев выпускался с турбонаддувом, атмосферные модификации встречаются очень редко. Двигатель верхневальный (ОНС), с прямым приводом клапанов через гидротолкатели.

Привод ТНВД и распредвала — зубчатым ремнем. Вообще это хорошо уравновешенный «тихий» мотор. Топливный насос фирмы Zexel до 1997 года механический, а с 1997 года — с электронным управлением.

Описание двигателя CD20

Ниссановский дизельный CD20

Двигатель CD20 можно назвать качественным, как и все ниссановские моторы данной серии. Производились они ровно 10 лет подряд, и за это время были несколько раз модернизированы. В итоге это семейство значительно расширилось. Двигатель начали выпускать на нескольких фабриках, входящих в концерн Ниссан, что позволило оптимизировать процесс сборки путём переноса собственных мощностей. Кроме того, несколько сторонних предприятий производили 20-й по контракту.

Основными характеристиками всех моторов серии CD20 стали:

  • дизельное питание;
  • рабочий объём в 1973 куб. см;
  • рядное, 4-цилиндровое исполнение.

Технические характеристики SR20DE 2 л/130 – 180 л. с.

Изначально в двигателе серии SR заложен алюминиевый блок, цилиндры которого изготовлены из чугунных гильз. Впускной и выпускной коллекторы SR29DE, наоборот, стальные. Эта серия просуществовала недолго, около трех лет, пришла на смену семейству CA, была вытеснена низкоэмиссионным семейством QR моторов для бензина с малым октановым числом.

Блок цилиндров SR20DE

Вначале изготовителем использовался моновпрыск (SR18Di, SR20Di), затем руководство Нисан остановилось на распределенном впрыске DE и объеме камер сгорания 2,0 л. Это позволило увеличить мощность и ремонтопригодность силового привода.

ГБЦ SR20DE

Для упрощения конструкции схема двигателя представляет собой рядную бензиновую атмосферную четверку поперечного или продольного расположения.

Впускной коллектор в сборе

Технические характеристики SR20DE собраны для ознакомления в нижеприведенную таблицу:

Изготовитель Yokohama Plant
Марка ДВС SR20DE
Годы производства 1989 – 2002
Объем 1598 см3 (1,6 л)
Мощность 95,6 – 132,4 кВт (130 – 180 л. с.)
Момент крутящий 181 – 196 Нм (на 4200 об/мин)
Вес 160 кг
Степень сжатия 9,5
Питание инжектор
Тип мотора рядный бензиновый
Зажигание распределенное каскадное от общей катушки
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал фазы 248/240, подъем впускного клапана 10 мм, выпускного 9,2 мм
Материал блока цилиндров алюминиевый сплав, чугунные гильзы цилиндров
Диаметр цилиндра 86 мм
Поршни облегченные
Коленвал облегченный
Ход поршня 86 мм
Горючее АИ-95/98
Нормативы экологии Евро-2/3
Расход топлива трасса – 6,9 л/100 км

смешанный цикл 8,6 л/100 км

город – 11,3 л/100 км

Расход масла максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40
Какое масло лучше для двигателя по производителю Molygen New Generation
Масло для SR20DE по составу зимой синтетика, летом полусинтетика
Объем масла моторного 3,5 л
Температура рабочая 90°
Ресурс ДВС заявленный 250000 км

реальный 400000 км

Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Объем ОЖ 6,5 л
Помпа Aisin WPN 014
Свечи на SR20DE BKR5EY от NGK, Denso K16TT
Зазор свечи 1,1 мм
Цепь ГРМ Nissan 1028-53J03
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр TSN 9.1.30
Масляный фильтр с обратным клапаном
Маховик 215 – 225 мм диаметр, 108 зубьев
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, впускные светлые

выпускные темные

Компрессия 10 – 12,5 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный)

головка цилиндров – 6 стадий 39 Нм, 78 Нм, ослабление, 39 Нм + 90° + 90°

Проблемы mr20de и mr20dd

  • При перегреве и сильной затяжке свечей, и болтов возможно растрескивание ГБЦ (MR20DE);
  • Закоксовка мотора MR20DD по причине наличия прямого впрыска;
  • На 150 тыс.км. возможно растяжение цепи;
  • На 180 тыс.км. (может раньше или позже) появляется повышенный расход масла. Причина кроется в залегание маслосъемных колец, производителем была выполнена доработка колец – изменение конструкции замков составного маслосъемного кольца, кардинально не повлиявшая на ситуацию.

Моторы одни из самых распространенных в России, соответственно они чаще появляются в сервисах, отсюда дурная слава.

Проблема с кольцами может настигнуть владельца на 100 тыс.км., а кто-то может проехать 200 тыс.км, меняя масло по регламенту.

На форумах идут многочисленные споры о том какое масло нужно заливать и как часто менять, какую манеру езды использовать, но все напрасно – кольца приходится менять.

Еще про Ниссан: Замена цепи ГРМ на Ниссан Альмера N16 самостоятельно: инструкция, фото, советы

Залегание маслосъемных колец это бич данного двигателя.

Возможно причина кроется в кольцах, возможно сама конструкция двигателя вызывает залегание. Непосредственный впрыск в MR20DD также является причиной появления отложений на впускных клапанах.

Во всяком случае, замена самих маслосъемных колец не самая дорогая операция и осуществить ее можно не снимая двигатель, но для удобства лучше снять.

А вот: повреждение хона, задиры в цилиндре, эллипсность и выход из допусков – влечет за собой процедуру гильзовки двигателя.

Есть возможность выполнить расточку заводских гильз, но поскольку оригинальных поршней ремонтного размера не существует, придется подбирать аналоги. Поэтому правильным решением будет осуществить гильзовку и их расточку под стандартный размер, процедура не из дешевых.

Проблемы MR20DE и MR20DD

  • При перегреве и сильной затяжке свечей, и болтов возможно растрескивание ГБЦ (MR20DE);
  • Закоксовка мотора MR20DD по причине наличия прямого впрыска;
  • На 150 тыс.км. возможно растяжение цепи;
  • На 180 тыс.км. (может раньше или позже) появляется повышенный расход масла. Причина кроется в залегание маслосъемных колец, производителем была выполнена доработка колец – изменение конструкции замков составного маслосъемного кольца, кардинально не повлиявшая на ситуацию.

Моторы одни из самых распространенных в России, соответственно они чаще появляются в сервисах, отсюда дурная слава.

Проблема с кольцами может настигнуть владельца на 100 тыс.км., а кто-то может проехать 200 тыс.км, меняя масло по регламенту.

На форумах идут многочисленные споры о том какое масло нужно заливать и как часто менять, какую манеру езды использовать, но все напрасно – кольца приходится менять.

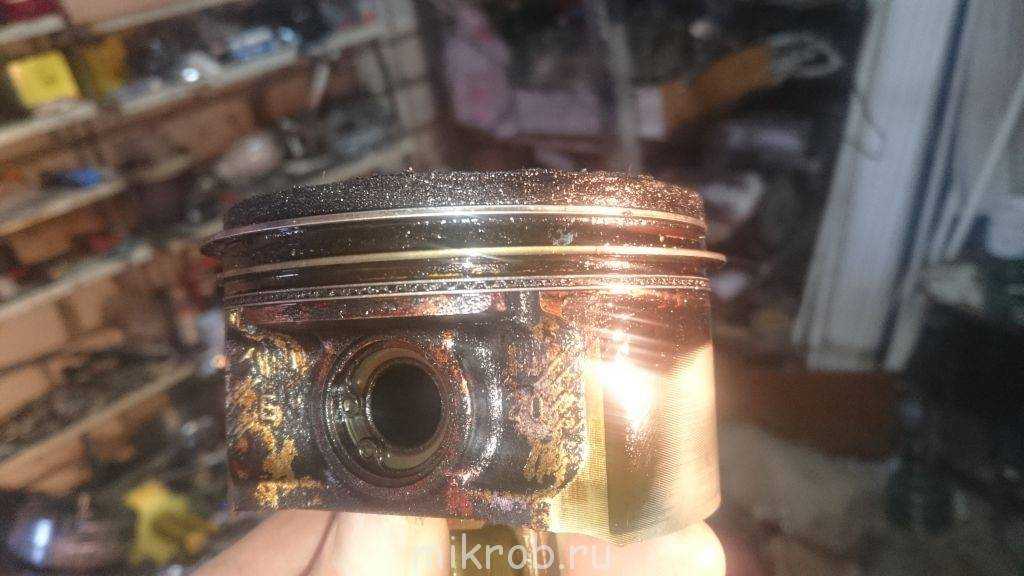

Залегание маслосъемных колец это бич данного двигателя.

Возможно причина кроется в кольцах, возможно сама конструкция двигателя вызывает залегание. Непосредственный впрыск в MR20DD также является причиной появления отложений на впускных клапанах.

Во всяком случае, замена самих маслосъемных колец не самая дорогая операция и осуществить ее можно не снимая двигатель, но для удобства лучше снять.

А вот: повреждение хона, задиры в цилиндре, эллипсность и выход из допусков – влечет за собой процедуру гильзовки двигателя.

Есть возможность выполнить расточку заводских гильз, но поскольку оригинальных поршней ремонтного размера не существует, придется подбирать аналоги. Поэтому правильным решением будет осуществить гильзовку и их расточку под стандартный размер, процедура не из дешевых.

Особые версии

Фирмой REINIK на основе R33 RB25DET было сделано более 20 двигателей RB 28 DET для специальной версии R33 GT25t под названием 280 Type-MR. Этот мотор был настроен на высокий крутящий момент и развивал 300 л. с. и 354 Нм.

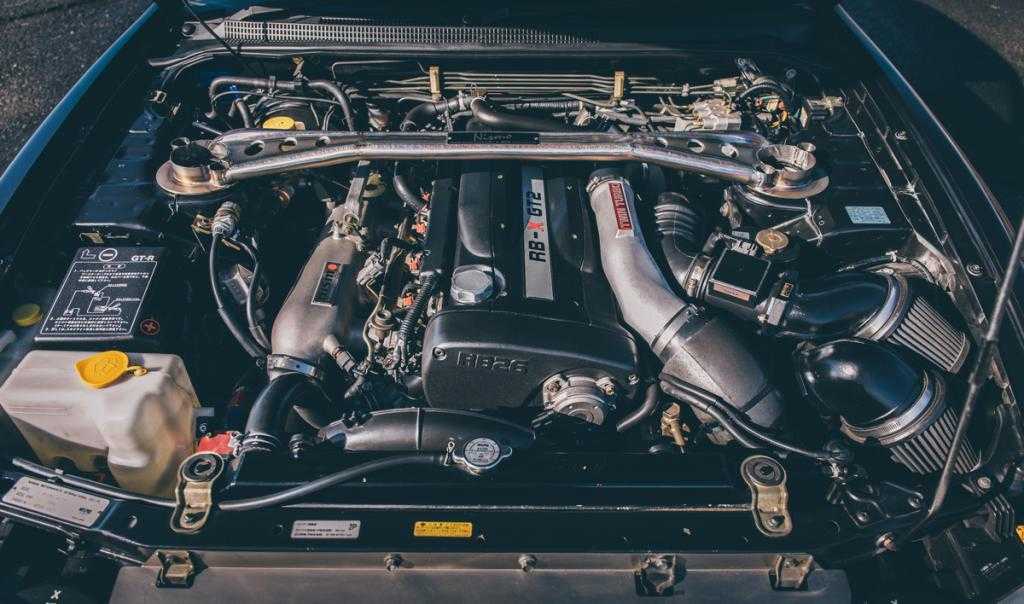

N1 – модифицированная NISMO версия RB26DETT. Доработка была направлена на сокращение обслуживания мотора при использовании в гонках. Для этого был лучше уравновешен коленчатый вал с учетом вибраций при 7000-8000 об/мин. К тому же улучшили каналы подачи воды и масла в блоке цилиндров. Поршни и верхние поршневые кольца увеличили до 1,2 мм. Наконец, модифицировали распредвалы и турбины.

На N1 установлены турбины Garrett со стальными турбинными колесами вместо керамических. Это обусловлено ненадежностью последних на высоких скоростях вращения, вызывающих большие центробежные силы (например, при повышенном давлении наддува). При этом моторы BNR32 и BCNR33 имеют турбины T25, а двигатель BNR34 – GT25. Теоретически N1 с повышенным давлением наддува и модифицированной топливной системой способен выдержать 800 л. с. со стандартными блоком цилиндров и ШПГ.

Диаметр цилиндра составляет 86 мм. Его можно расточить на 1-2 мм. Блок N1 маркирован 24U (стандартный блок RB26DETT – 05U). Он совместим со всеми вариантами данного двигателя.

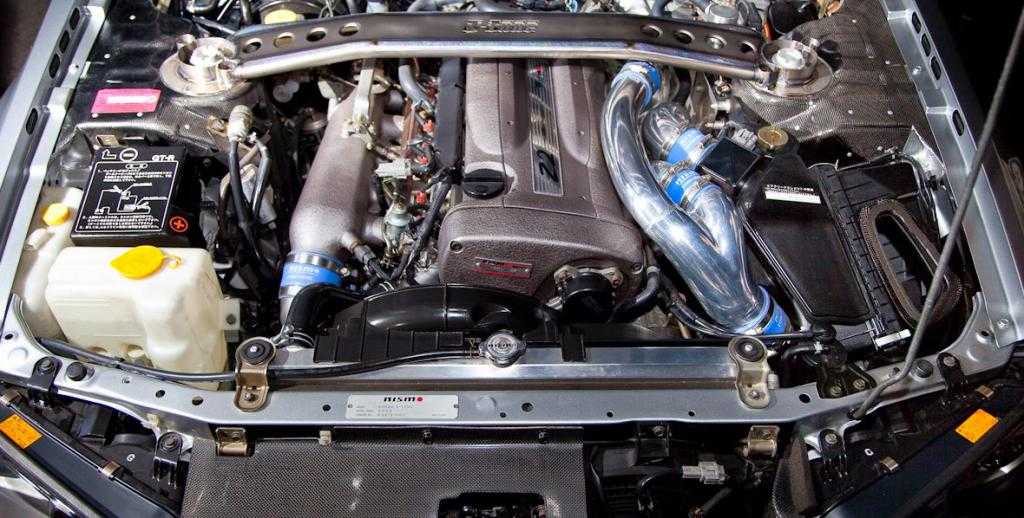

RB28DETT построен на основе RB26DETT для NISMO Skyline GT-R Z-Tune. Он имеет более мощный блок RB26 GT500, модифицированный Nich. Производительность составляет 510 л. с. и 540 Нм.

Также на базе RB26DETT REINIK (GT500 и Z-tune спроектированы там же) был создан RB-X GT2 для R33 NISMO 400R. Он отличается расточенными цилиндрами и увеличенным ходом поршня, в результате чего объем возрос почти до 2,8 л. К тому же данный мотор имеет усиленный блок цилиндров и ГБЦ, металлическую прокладку ГБЦ, кованые шатуны и коленвал, поршни с охлаждающими каналами, турбины N1 с усиленными актуаторами, высокопроизводительный воздушный фильтр, даунпайпы из нержавеющей стали, спортивный катализатор низкого сопротивления. Он развивает 443 л. с. при 6800 об/мин и 469 Нм при 4400 об/мин. RB-X GT2 применяли в Pikes Peak, 24 ч Le Mans.

Nissan Special Vehicles Division Australia выпустил две ограниченных версии R31 с RB30E, отличающимся более продолжительным открытием кулачков и выпускной системой с лучшей пропускной способностью. Установленный на GTS1 этот мотор развивает 174 л. с. при 5500 об/мин и 255 Нм при 3500 об/мин. Двигатель GTS2, помимо этого, имеет особый профиль кулачков, другой выхлоп, портированную ГБЦ, дополнительный компьютер, поэтому он чуть мощнее: 188 л. с. и 270 Нм при 5600 и 4400 об/мин соответственно.

Для Tommy Kaira M30 на базе R31 GTS-R был построен особый мотор RB30DE. Он представляет собой комбинацию блока RB30E и модифицированной ГБЦ RB20DE. Его производительность составляет 236 л. с. и 294 Нм при 7000 и 4800 об/мин соответственно.

Аналогичным образом появились двигатели RB30DET. Они представлены комбинациями короткого блока RB30E, двухраспредвальной ГБЦ от какого-нибудь другого мотора Nissan RB и турбины. Так, существуют варианты RB25/30 (низ RB30E с верхом RB25DE/DET) и RB26/30 (с верхом от RB26DETT). ГБЦ от RB20DE/DET не применяются из-за разного диаметра отверстий (86 мм на RB30 и 78 мм на RB20). На Tommy Kaira пришлось использовать такой верх в измененном виде, потому что RB25 тогда еще не выпускали.

Нужно учитывать, что при использовании ГБЦ RB25 с VCT (R33, C34, WNC34) придется изменять внешнюю подачу масла и смещать масляные галереи. Поэтому проще использовать верх от моторов R32, C33, A31. VCT можно и отключить. Иногда требуется уменьшить масляные ограничители в блоке и модифицировать масляный насос во избежание его разрушения на высоких оборотах.

Совмещение двухраспредвальной ГБЦ со стандартным низом RB30E дает степень сжатия около 8,2:1, подходящую для легко модифицированных уличных моторов. Поэтому данный вариант стал популярной в Австралии и Новой Зеландии альтернативой превращению RB30E в RB30ET с использованием оригинального навесного оборудования последнего.

Несмотря на больший объем, данные гибриды уступают по мощности RB26DETT, так как не имеют внутреннего крепления блока, вследствие чего не способны крутиться так высоко из-за вибраций около 7500 об/мин. В компенсацию RB30DET характеризуются большим крутящим моментом на низких оборотах ввиду большего хода поршня. Однако при расширенной балансировке и проработке они способны достигать 11000 об/мин.

Обзор неисправностей и способы ремонта

Двигатель CD20 со временем нуждается в проведении ремонта. Детали и узлы, которые ломаются быстрее остальных, приведены ниже:

Цепь ГРМ — служит она примерно 50 тыс. км, затем нуждается в замене, иначе возникнет необходимость в капремонте двигателя;
ТНВД — чувствительный насос, который нуждается в высокосортном топливе. К сожалению, качество продаваемой солярки на территории стран бывшего СССР, включая и Россию, оставляет желать лучшего;
Топливный насос — нуждается в замене раз в 100 тыс. км пути, так как полностью засоряется к этому времени;

Прокладка головки блока цилиндров — имеет свойство прогорать. Заменить её несложно;
ГРМ — из-за неисправности может падать компрессия или сбиваться цикл. Механизм нуждается в настройке;
Поршневые кольца имеют свойство залегать со временем

Это повод для капремонта — при этом важно обязательно менять коленчатый вал, так как аналогичных ремонтных размеров не встречается.

Гильзы Nissan CD20

Характерны для этого мотора также и другие неполадки:

  • завоздушивание системы охлаждения;
  • трескание ГБЦ при перегреве.

Варианты тюнинга мотора

Немного добавить мощности в двигатель MR20DE способен бюджетный чип тюнинг:

  • специалист СТО считывает программу бортового компьютера;
  • использует готовую версию программного обеспечения или создает новую прошивку для отключения некоторого количества датчиков или изменения настроек исполнительных устройств.

При этом тюнинг должен учитывать физический износ пар трения, реальное состояние мотора, ходовой и тормозной системы.

Тюнинг MR20DE

Для MR20DE сложно найти ШПГ, коленчатые и распределительные валы других размеров, поэтому атмосферный тюнинг практически не используется. Мало того, турбокитов для него также не существует, поэтому подбирать характеристики комплектующих придется самостоятельно. Наддувный тюнинг состоит из следующих действий:

  • турбина плюс интеркуллер;
  • усиленные шатуны и поршни;
  • высокопроизводительный бензонасос и форсунки;
  • увеличение диаметра выхлопа и изменение его схемы.

Версию прошивки также придется изменить, чтобы ЭБУ учел нюансы новой конструкции и архитектуры движка.

Таким образом, мотор MR20DE обладает высокими эксплуатационными показателями и ресурсом. Агрегат можно обслуживать и ремонтировать своими силами без привлечения специалистов по мануалу.

Тюнинг двигателя Nissan RB20DET

RB20DET Буст ап

Стоит сразу заметить, что тюнинг RB20DE и RB20E, путем установки распредвалов и прочих деталей, это пустая трата времени и денег, RB20DET с буст апом будет всегда впереди за меньшие деньги. Также не стоит пытаться турбировать RB20DE, проще сразу купить контрактный RB20DET.

В итоге, остается самый совершенный RB20DET, его и стоит немного раздуть. Проблема в том, что стоковый турбокомпрессор не самый лучший вариант для тюнинга, максимальный безопасный наддув это 0.8 бар (изредка можно, но не желательно, 0.9 бар), что даст около 260-270 л.с. (моторных). Для этого вам нужно купить форсунки от RB26DETT 444 cc/min, а также интеркулер от Skyline GTR, вестгейт, даунпайп, прямоточный выхлоп на 76 мм трубе, маф RB25 или 300ZX, бустконтроллер, насос Walbro 255 или от GTR, а также свечи. Настраивайтесь и вы проедите четверть мили за средние 13 сек.

Заменив турбину на 45V4 от RB25DET (Skyline R34), купив Apexi power FC и холодный впуск, можно увеличить мощность до моторных 300-320 л.с. Как вариант можно использовать турбину HKS GT2530, на давлении 1.4-1.5 бар она покажет около 350 л.с. Это две наиболее оптимальных, быстрых и надежных конфигураций.
Также можно использовать HKS GT2535 или HKS GT2540, с распредвалами 256/256, что позволит снять 350-400 л.с.

Установив турбину TD06 20G, распредвалы 264/264, катушки Splitfire, насос Bosch 044, форсунки Nissan GTR R35 570 сс, металлическую прокладку ГБЦ, ARP шпильки, можно надуть 1.2 бара и получить 400 л.с. Увеличив давление до 1.7-1.8 бар, получите около 450-470 л.с. и проедите квотер за низкие 12 сек. Вообще лучше больше 400 л.с. на сток поршнях не надувать, так безопасней и надежней.
Двигаться дальше, за 450-500 л.с. и более, нет смысла, слишком много доработок, проще купить двигатель RB25DET или RB26DETT.

Как вариант можно плюнуть на все и купить дешевый китайский турбо кит для RB20DET, надуть такие же 350 л.с., но, скорей всего, он очень скоро придет в негодность.

RB20DET Строкер

Для данного двигателя есть варианты увеличения рабочего объема с 2.05 л. до 2.33 литра. Расточив блок цилиндров до 81 мм, под поршень Toyota 4A-GZE, вы получите 2.15 л. Расточив до 82 мм, под поршни Tomei — получаете 2.2 литра. Оставив цилиндры стандартные, но установив коленвал и шатуны от RB25DET, объем увеличится до 2.05 л. Добавив поршни 4A-GZE, получите 2.2 литра. Купив коленвал и шатуны RB26DETT, при этом оставив цилиндры в стоке, мотор будет 2.1 литровым. Добавив поршни 4A-GZE, на выходе будет 2.3 литра. Если вместо тойотовских поршней использовать Tomei 82 мм, то получите 2.33 л.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

Красное и черное

Отличительным признаком первых двигателей рассматриваемой серии являлась крышка клапанов радикально красного цвета. Эта модель имела расширительное наименование Red top High port. Следующая интерпретация 1994 года — Black top Low port имела более высокие экологические параметры за счет переработки распредвалов, впускного тракта и выхлопных отверстий. Ее можно отличить по крышке траурно-черного тона.

Наконец, с 2000-го в ГРМ появились роликовые рокеры ( roller rocker). На этой модели использовались другие клапаны с пружинами, облегченные поршни и коленчатый вал, укороченная впускная трасса. Дольше всех новый двигатель ставили на Nissan Silvia и Primera. Самый мощный силовой агрегат SR20VET (276 л. с.) был разработан не для «Примеры» и «Сильвии». Объектом его ПМЖ являлся кроссовер Nissan X-Trail. Топовый вариант интегрировал в своем составе турбоверсию SR20 и систему фазорегулирования VE.

Двигатели с наддувом также имели несколько генераций. В период 1989 — 1994-й они выпускались под красной крышкой — SR20DET Red top. Первоначальные 205 л. с. затем были повышены до 230-ти. С 1994-го и до прекращения выпуска «Ниссаны» комплектовались турбомоторами Black top, голова которых была покрыта черным кожухом. Их производительность повысилась, и составила 220 — 250 л. с.

Может встречаться также исполнение Silver top (серая голова). Им комплектовался Nissan Avenir мощностью 205 и 230 л. с. И сегодня под капотом многих японских авто продолжают гореть ярко-алые клапанные колпаки турбированного аппарата SR20DET Red top.

Неисправности и ремонт двигателя RB20DE/RB20DET

Легендарная серия Nissan RB появилась в 1984 году и самый маленький ее представитель, под названием RB20, выпускался в качестве замены старого L20. Двигатель RB20E, а именно так называлась первая версия, представляет собой рядную шестерку в чугунном блоке цилиндров, с короткоходным коленвалом. Сверху мотор накрыт алюминиевой одновальной ГБЦ с 2-мя клапанами на цилиндр. Мощность от 115 до 130 л.с., в зависимости от поколения. В общем и целом, эта версия слабо распространена и ничего интересного из себя не представляет, к тому же очень слабая. Следующая модель, вышедшая в 1985 году, именовалась RB20ET и представляла собой такой же RB20E, но с турбокомпрессором надувающим 0.5 бар без интеркулера. Мощность такого мотора 170 л.с., в некоторых вариациях — 145 л.с.

В том же 1985 году появился и самый известный двухлитровый RB — RB20DE. Основное его отличие от RB20E, это двухвальная 24-х клапанная головка блока цилиндров с индивидуальными катушками зажигания, а также новый коленвал, шатуны, поршни, впускная система, блок управления. Распредвалы 232/240, подъем 7.3/7.8 мм. Такие моторы развивали от 150 л.с. до 165 л.с. и устанавливались на следующие автомобили Nissan: Skyline R31/R32, Cefiro A31, Laurel C33/C34.
Двигатель RB20DE гнет клапана, при обрыве ремня ГРМ.

Под конец производства, с 2000 года, RB20DE подвергли некоторым модификациям и дали название RB20DE NEO. Эти моторы отличаются улучшенными экологическими показателями, а также коленвалом, впускной системой, модернизированной ГБЦ без гидрокомпенсаторов, блоком управления. Мощность этого движка — 155 л.с.
Встречаются RB20DE NEO на Nissan Skyline R34, Stagea C34, Laurel C35.

В том же году был выпущен и турбо вариант вышеописанного мотора, под названием RB20DET. Эти силовые установки оснащались турбокомпрессором 16V, работающим на давлении 0.5 бар. Под наддув была снижена степень сжатия до 8.5, замены поршни, шатуны, коленвал, прокладка ГБЦ, блок управления, использованы форсунки 270 cc/min. На первых моделях (RB20DET Red top для Skyline R31) использовался впуск NICS, устанавливались распредвалы с фазой 248/240, подъем 7.8/7.8 мм. С ними двигатель развивал 180-190 л.с., в зависимости от модели. Позже, с 1988 года, стали применять ECCS систему и распредвалы 240/240, подъем 7.8/7.8 мм. Такой мотор обычно называют RB20DET Silver top, его мощность возросла до 215 л.с. при 6400 об/мин.
Двигатель RB20DET был снят с производства в 1993 году, ибо появился атмосферный RB25DE, примерно схожей мощности.

Двигатели RB20DE/DET не требуют регулировки клапанов, кроме RB20DE NEO, которые не оснащаются гидрокомпенсаторами. Привод ГРМ на RB20 ременной, замена ремня ГРМ необходима каждые 80-100 тыс. км.

Помимо RB20, в данную серию входили RB24S, RB25DE/DET, RB26DETT и RB30S/E/ET.

После окончания производства RB20DE/E, этот мотор был заменен на VQ23DE.

Проблемы и недостатки двигателей Ниссан RB20DET/DE

Двигатели RB20 очень надежные, как и вся RB серия, при регулярном обслуживании, использовании качественного моторного масла, качественного бензина, без буст апа, эти моторы пройдут не одну сотню тыс. км. Этим силовым установкам, как и другим RB, присуща проблема с троением, по причине выхода из строя катушек зажигания. Их следует менять каждые 100 тыс. км. Также моторы достаточно прожорливы и любят расходовать топливо в количествах больше чем обычно.

Описание

Этот мотор серии RB25DE имеет увеличенный ход поршня, а используемый чугунный блок цилиндров представляет собой расточенную версию двухлитрового мотора RB20.

Особенностью этого двигателя является 24-х клапанная система и двухвальная головка блока цилиндров, что позволяет уменьшить инерцию и вибрацию работающего мотора.

Изначально RB25DE не имел системы изменения фаз газораспределения и развивал мощность в 180 лошадиных сил. В последующем мотор RB25DE получил измененный, в сравнении с версией RB20, распредвал и систему управления газораспределением NVCS. Это позволило поднять мощность до отметки в 190 лошадиных сил. Отличные технические характеристики этого мотора сочетаются с его топливной экономичностью.

  • В 1993 году появилась турбированная модификация. Двигатель RB25DET использовал мощную турбину, которая работала с давлением в 0,5 бар. Аналогичная турбина устанавливается и на RB20DET. В зависимости от конкретных настроек этот мотор развивал мощность в 240-250 лошадиных сил.
  • Одной из технических новинок турбированного 2,5 литрового мотора RB25DET стали масляные форсунки, установленные непосредственно в блоке цилиндров. Использование данной технологии позволило обеспечить качественную смазку RB25DET даже в условиях существенных нагрузок. Эта версия мотора использовала модернизированную версию системы газораспределения, что в свою очередь позволяло оптимальным образом реализовывать динамические показатели двигателя.
  • В 1995 году версия турбомотора RB25DET претерпела значительные изменения. Так, например, была изменена система зажигания, установлен новый блок управления работой двигателя, и появился датчик положения распредвала. Полностью изменилась турбина, в которой вместо недолговечной стальной крыльчатки появилась пластиковая модификация, которая сочетала надежность и простоту в ремонте. Отметим, что в последующих модификациях мотора RB25DET стала использоваться турбина со стальной крыльчаткой.
  • Мощность рестайлингового турбированного мотора RB25DET составила в зависимости от конкретного автомобиля 260-280 лошадиных сил. Этот мотор управлялся электроникой, и в зависимости от настроек блока управления мощностью силовой установки можно было изменять практически без потери надежность двигателя.
  • Отдельные модификации мотора RB25DE позволяли получать более 300 лошадиных сил и использовались на спортивных модификациях Nissan Skyline R34.
  • В 1998 году появилась модификация этого мотора, получившая индекс RB25DET NEO. Этот двигатель отвечал строгим экологическим нормам и оснащался усиленными шатунами и коленвалом, способным выдержать максимальные нагрузки.
  • Степень сжатия двигателя была увеличена до 9,0, что положительно сказалось на показателях динамичности автомобилей. RB25DET NEO использует новый блок цилиндров, отлитый из специально сплава, устойчивого к воздействию высоких температур и отличающегося легким весом.
  • Также отметим изменившуюся конструкцию камер сгорания и модернизированную систему смазки. Вместо гидрокомпенсаторов на моторе RB25DE стали использоваться жесткие толкатели, которые обеспечивают прочность и надежность двигателя. Стандартная модификация этого турбомотора развивает мощность в 280 лошадиных сил.
  • Для упрощения конструкции двигателей серии RB25DET все они оснащались ременным приводом, который имеет ресурс порядка 100 тысяч километров. В соответствии с сервисными рекомендациями автопроизводителя рекомендуется менять ремень ГРМ и все ролики с направляющими каждые 80-90 тысяч километров.

Варианты тюнинга мотора

Изначально двигатель SR20DE является самым популярным вариантом в специализированных ателье. Он практически представляет собой конструктор с 4 типами ГБЦ (красная, две черных и серебристая клапанная крышка), впускными и выпускными коллекторами и ШПГ. Бюджетный атмосферный тюнинг можно произвести следующим образом:

  • распредвалы типа JWT S3;
  • выпускной коллектор модификации «паук»;
  • «холодный» впускной коллектор;
  • прошивка ЭБУ версии JWT.

Тюнинг SR20DE

Для значительного повышения мощности тюнинг обходится дороже:

  • выхлоп 63 мм, «обманка» на второй кислородный датчик;
  • облегченные поршни с движка SR20VE;
  • использование легких шатунов и более мощных пружин клапанов.

https://youtube.com/watch?v=xtZ5nLdVvVQ

Таким образом, 2 л атмосферный мотор SR20DE считается высокоресурсным силовым приводом. Имеет несколько модификаций с разными распредвалами и поршневыми группами, для удобства ремонта и обслуживания отличающимися цветом клапанной крышки. Существует Турбо версия SR20DRT, также в нескольких вариантах.

На какие автомобили устанавливался MR20DE

Модификация силового агрегата MR20DE эксплуатировалась на автомобилях NISSAN, SAMSUNG и RENAULT. Далее рассмотрим на каких моделях и в какие года устанавливался указанный двигатель:

NISSAN:

  • с 2005 года по настоящее время (н.в.) – Serena;
  • с 2005 по 2012 год – Bluebird Sylphy;
  • с 2007 года по н.в – Qashqai и X-Trail;
  • с 2013 года по н.в – NV200.

X-Trail T31 после рестайлинга

SAMSUNG:

  • с 2005 по 2010 год – SM5;
  • с 2009 по н.в – SM3.

RENAULT:

  • с 2006 по 2012 год – Clio;
  • с 2007 по 2015 год – Laguna;
  • с 2008 по 2021 год – Megane;
  • с 2009 по 2021 год – Scenic;
  • с 2009 года по н.в – Fluence и Latitude.

Обновленный Qashqai J10

Тюнинг

Выполнить увеличение мощности двигателя внутреннего сгорания марки MR20DE очень сложно. Это обусловлено отсутствием готовых технических решений как на отечественном, так и на зарубежном авторынке. Применение чип-тюнинга позволяет доработать программное управление мотора, что сопровождается прибавкой пяти лошадиных сил. В действительности они практически не ощущаются.

Система охлаждения MR20DE

Проведение тюнинга ДВС MR20DE с применением турбины является вариантом только для отчаянных владельцев указанной марки силового агрегата. Из-за отсутствия необходимого железа, понадобится самостоятельно подобрать следующие элементы:

  • турбину с интеркулером;
  • коллектор;
  • пайпинги;
  • форсунки с производительностью не менее 440cc;
  • усиленную, кованную шатунно-поршневую группу;
  • бензонасос большей мощности;
  • выхлопная система.

Также потребуется приобрести ряд менее значимых запчастей. При этом потребуется провести компоновку всего оборудования с последующей правильной настройкой. В итоге можно получить двигатель с мощностью более трехсот лошадиных сил.

Под капотом Кашкая j10 MR20DE

Монтаж компрессора является менее сложным вариантом, но мощность будет ограничиваться двумя сотнями лошадиных сил. При этом эксплуатация мотора будет длиться не долго.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
