Задняя подвеска описание виды фото видео сборка снятия установка

Основные отличия зависимой и независимой подвески

Рассмотрев устройство и принцип работы зависимого механизма, а так же ранее ознакомившись с независимой подвеской сразу можно понять, в чем основные отличия. Если простыми словами, то строение зависимой и независимой подвески вовсе разное, хотя цель одна – сделать нахождение в кабине автомобиля комфортным и безопасным.

Основное сходство между зависимой и независимой подвеской считается наличие упругих элементов, направляющих, а так же амортизаторов. Хотя в зависимой подвеске все это можно заменить с помощью рессоры. Все же отличий намного больше нежели сходств, даже начиная с того же названия.

  • По отличиям зависимая подвеска автомобиля жестко соединяет два колеса одно оси, в свою очередь они зависят друг от друга. В независимой подвеске (например подвеска МакФерсон) колеса одной оси не зависят друг от друга и действуют самостоятельно, а воздействие на одно колесо не будет отражаться на втором;

Независимая подвеска более чувствительная к установке колес иного размера от положенного, так как многое зависит от кинематики механизма. В зависимой подвеске нет таких условий, поэтому владельцы подобных автомобилях время от времени пользуются такой возможностью;

Зависимая подвеска громоздкая в размерах, а так же тяжелая, чем значительно проигрывает независимой подвеске. Как правило, зависимую подвеску устанавливают на заднюю ось автомобиля и заднеприводные модели. На автомобилях с полным приводом зависимая подвеска может быть на передней и задней оси;

За счет того, что колеса зависимой подвески зависят друг от друга, управляемость подвески снижается, соответственно и диапазон работы самой подвески меньше, нежели в независимой;

По комфорту зависимая подвеска куда более жесткая, чем независимая. Соответственно комфорт так же на порядок ниже независимого варианта;

Недорогое обслуживание зависимой подвески, простая конструкция, устойчивость и прочность.

Окончательное решение, в пользу какой подвески отдать выбор, остается за покупателем. Кому-то больше важен комфорт, другим же нужна надежность и стойкость к перегрузкам. Поэтому изначально стоит отталкиваться от того, где и как в дальнейшем будет эксплуатироваться автомобиль.

Торсионно-рычажная подвеска

В современных автомобилях довольно часто встречается такой тип подвески, как торсионно-рычажная. Такой тип подвески сочетает в себе качества двух вышеописанных типов подвесок. Торсион в торсионно-рычажной подвеске играет роль элемента упругости. Он крепится к раме с одного конца, а с другого конца крепится на движущий элемент. В конструкции предусмотрено место для балки, которая работает под давлением. Торсион может быть выполнен с круглым или квадратным сечением. Такой тип подвески отличается компактностью и удобным использованием на небольших автомобилях.

Макферсон – это еще один тип распространенной подвески, такая задняя подвеска автомобиля широко используется в автомобильной отрасли. Такую подвеску можно создать для передних и задних колес. Между опорными узлами в такой подвеске имеется большое расстояние, что является весомым преимуществом. Такая конструкция подвески подходит больше для ровных дорог. На кочках с подвеской Макферсон сильно ощущаются толчки. Также все типы подвесок делятся на однорычажные и многорычажные.

СБОРКА И УСТАНОВКА ЗАДНЕЙ ПОДВЕСКИ

• Сборку и установку задней подвески проведите в порядке, обратном разборке и снятию с учетом следующего:

запрессовку резинометаллического шарнира во втулку рычага подвески проводят на прессе трубчатой оправкой с наружным диаметром 6* и внутренним 20 мм;

амортизатор установите так, чтобы точка А на нижней чашке была обращена в сторону колеса (см. рис.18);

гайки крепления нижних проушин амортизаторов и рычагов крепления к кронштейнам кузова затяните соответственно моментами 7,6—9,8 и 6,8— 8,4 кгс • м при статической нагрузке автомобиля 320 кг (4 человека на сиденьях и 40 кг груза в багажнике);

гайки крепления кронштейнов рычагов подвески затяните момента—ми 3,2—4,1 кгс • м;

при вынужденной замене подшипников ступиц задних колес следят за тем, чтобы оправка при запрессовке нового подшипника в ступицу давила только на наружное кольцо подшипника. После запрессовки установите стопорное кольцо и запрессуйте ось ступицы. При этом оправка должна давить на внутреннее кольцо подшипника. После замены подшипника установите новую или бывшую в употреблении, но на другом автомобиле, гайку оси и затяните ее моментом 19—23 кгс • м, одновременно поворачивая ступицу в обоих направлениях;

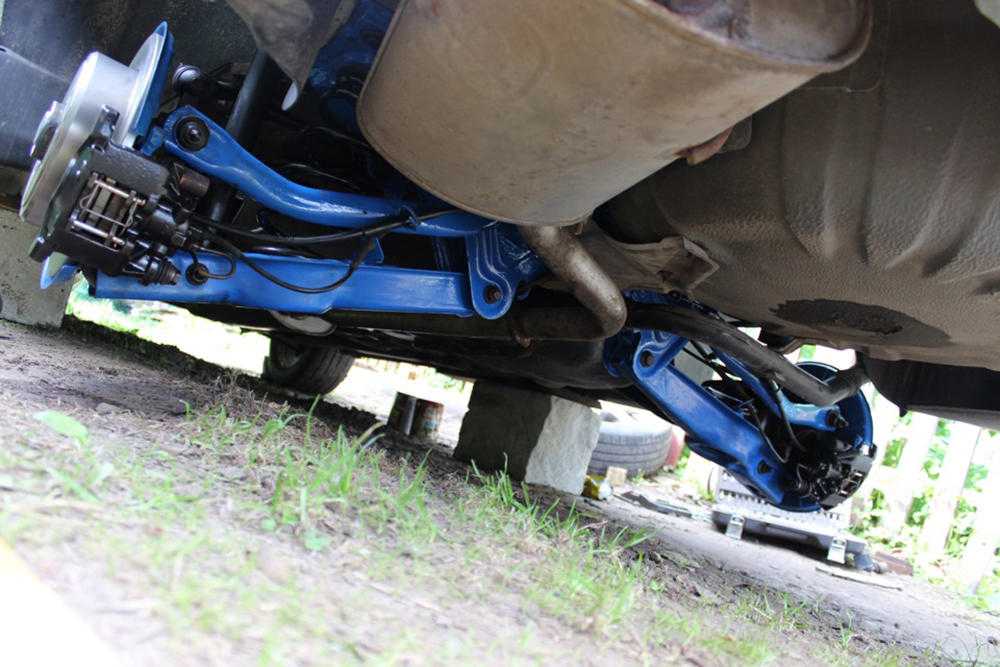

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

  • Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
  • Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
  • Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
  • Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
  • Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
  • Снижение массы за счёт применения в строении системы элементов из алюминия;
  • Поперечная и продольная регулировка улов положения ступицы;
  • Защита от шума и вибраций;
  • Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Плюсы и минусы торсионной подвески

Несмотря на то, что такие торсионы на автомобиле уже давно и успешно применяются, у подвески такого типа есть немало отличительных особенностей, которые мешают массовому внедрению.

Начнем с преимуществ:

  • компактное размещение под днищем или в пределах рамы;
  • простота эксплуатации и ухода за упругим элементом;
  • небольшой вес всего узла в сборе;
  • возможность ручной настройки на требуемые условия эксплуатации (изменение клиренса);
  • простой ремонт и замена на новый торсион (может потребоваться специальный инструмент);
  • срок службы рассчитан на весь срок эксплуатации машины;
  • хорошая плавность хода на плохой дороге;
  • высокая грузоподъемность.

Большинство этих свойств было актуально в середине прошлого века, когда от легковушки требовалось простота и надежность конструкции, тогда как другие качества отходили на второй план.

На современном ТС недостатки торсиона становятся очевидны:

  • регулировка и замена торсиона требует определенной квалификации и инструмента;
  • сложность производства упругих штанг, их высокая стоимость в сравнении с классическими пружинами и рессорами;
  • опорные игольчатые подшипники требуют регулярной замены или регулировки;
  • не терпят быстрой езды по разбитым дорогам;
  • в крутых поворотах требуют аккуратного и собранного вождения;
  • даже исправный торсион может лопнуть от неправильной эксплуатации.

Почему подвеска называется многорычажной

Усовершенствование двухрычажной подвески потребовало добавления к уже имеющимся дополнительных сил, воздействующих на ступицы колёс в поворотах.

Создать их возможно установив в подвеску новые рычаги, при некотором изменении кинематики имеющихся. Число рычагов росло, и подвеска получила название многорычажной (Multilink).

Характеристики

Новый тип подвески обрёл принципиально качественные особенности:

  • верхние и нижние рычаги получили разнесённую конструкцию, каждый из них мог быть разделён на отдельные тяги, а образовавшиеся нежелательные степени свободы компенсировались добавочными тягами и толкателями;
  • независимость подвески сохранилась, более того, стало возможным раздельно управлять углами колёс, в зависимости от их текущего положения в арках;
  • функции обеспечения продольной и поперечной жёсткости можно распределять по отдельным рычагам;
  • простым добавлением ориентированных в нужной плоскости рычагов стало возможно программировать любые траектории хода колеса.

При этом все положительные качества двойных треугольных рычагов сохранились, новые характеристики стали независимым дополнением к имеющимся.

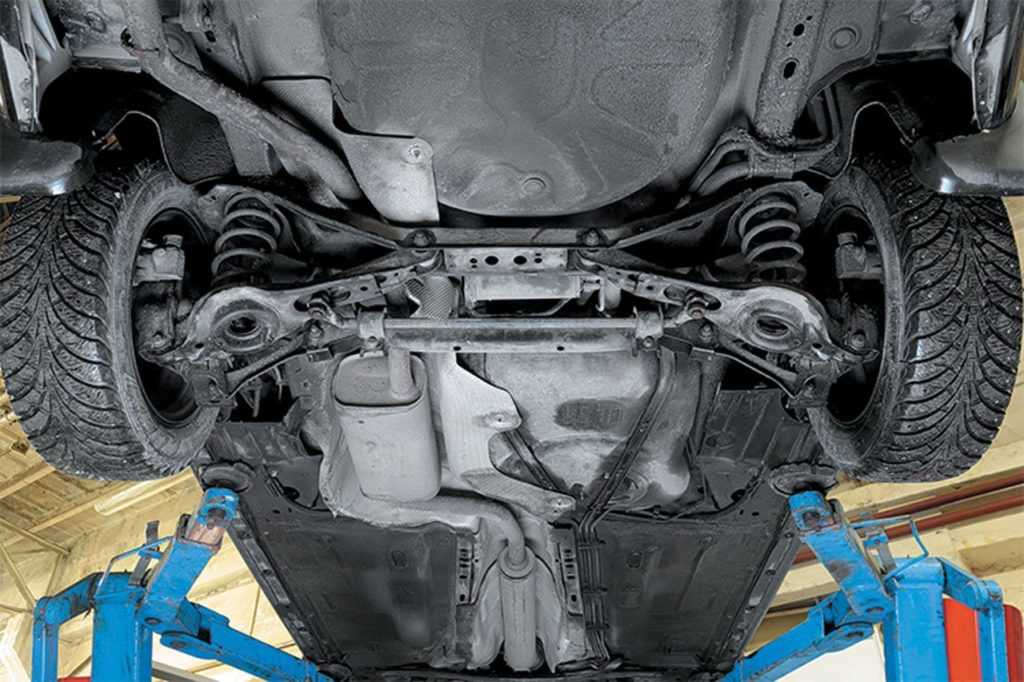

Схема и устройство задней подвески

Началось всё именно с изменения подвески задних колёс. С передними и так было всё нормально, поскольку на их углы мог оперативно повлиять сам водитель.

Первой неприятной особенностью классической независимой подвески стало изменение углов схождения из-за естественной кинематической податливости треугольных рычагов на сайлентблоках.

Естественно, в специальных гоночных машинах использовались более жёсткие шарниры, но это снижало комфорт, а до конца проблему не решало. Надо было делать очень жёсткие подрамники, кузова, что в гражданских машинах неприемлемо. Оказалось, что проще добавить ещё один рычаг, который компенсировал поворот колеса, создавая противоположный закручивающий момент.

Идея сработала, после чего эффект ещё более усилили, переведя паразитную избыточную поворачиваемость в нейтральную, а то и недостаточную. Это помогло стабилизировать машину в повороте, сделав возможным её безопасное ввинчивание в поворот за счёт подруливающего эффекта.

Такой же положительный эффект даёт изменение развала колеса при рабочем ходе подвески в нужную сторону. Инженеры получили хороший инструмент, с помощью которого стало возможным тонко настраивать подвеску.

В настоящее время самым оптимальным вариантом стало использование пяти рычагов на каждую сторону оси с просчитанными на компьютере траекториями перемещения колеса между крайними точками прямого и обратного ходов подвески. Хотя с целью упрощения и удешевления количество рычагов может и уменьшаться.

Схема и устройство передней подвески

Передняя многорычажка применяется значительно реже. В этом нет особой необходимости, но некоторые производители работают и в этом направлении.

В основном для повышения плавности хода, делая подвеску более эластичной, при этом сохраняя управляемость. Как правило, всё сводится к усложнению конструкции схемы с двумя треугольными рычагами.

Теоретически это обычный параллелограмм, но практически система автономных рычагов со своими шарнирами и функциональным назначением. Единого подхода тут не существует. Скорее можно говорить об ограничении применения таких сложных направляющих аппаратов машинами премиум-классов.

Стабилизаторы рулевого управления

Не вибрирует ли ваше рулевое колесо? Проблема может быть в балансировке колес или в развал-схождении, даже в регулировке свободного хода рулевой шестерни. Но если проблема возникает на небольшой скорости на второстепенной дороге, поищите изношенную деталь.

Если в результате эксплуатации расшатались детали рулевого управления, вы сможете почувствовать качание, когда возьметесь за балку поперечной рулевой тяги и маятниковый рычаг и поймете, что можете двигать их слишком легко. Если вы хотите заменить их только один раз – сейчас, – достаньте надежные детали, специально придуманные для пикапов и внедорожников. На них не только должен стоять знак, что они предназначены для тяжелых условий работы, но у них имеются масленки, чего на оригинальном оборудовании может и не быть.

Многие транспортные средства имеют стабилизаторы рулевого управления. Если транспортное средство страдает от вибрации и углового колебания колес, возникающего на невысоких скоростях, поищите изношенный стабилизатор, обычно это один или два горизонтально установленных амортизатора (гасителя колебаний), которые соединяют рулевой привод с рамой или осью.

Угловое колебание колес, возникающее на небольших скоростях, может быть вызвано износом или расшатанностью стабилизатора рулевого управления. Проверьте крепления и посмотрите, не погнулся ли шток амортизатора, нет ли в амортизаторе утечки.

Амортизатор крепится к рулевому приводу при помощи кронштейна (удерживаемого болтом-скобой) и к раме либо передней оси при помощи другого кронштейна. На каждом конце имеются шайбы и резиновые втулки. Если они разболтались, но втулки выглядят хорошо, проблему легко исправить простым затягиванием. Если же они прошли немало километров, замените амортизаторы вместе с креплениями и втулками.

Если на вашем автомобиле нет стабилизаторов, но вам приходится много ездить по плохим дорогам и вы хотите избавиться от тряски и углового колебания колес, существует комплект оборудования, который вы можете установить вместе с кронштейнами и болтами-скобами. А также вы можете купить дополнительное оборудование для грузовиков и внедорожников.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).

Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).

Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Проверка динамической балансировки колес

У легковых автомобилей необходимо периодически проверять динамическую балансировку колес.

При контроле технического состояния шин их осматривают, проверяют давление воздуха, подкачивают шины, удаляют острые предметы, застрявшие в протекторе (стекло, гвозди и т.п.), проверяют зазор между сдвоенными шинами (20—30 мм для шин малого размера и 40—50 мм — большого размера), проверяют состояние вентиля и обода колеса (наличие вмятин, заусенцев и коррозии). Выпуск на линию автомобилей, у которых давление воздуха в шинах не соответствует норме, не допускается.

Для измерения давления воздуха в шинах применяют манометры поршневого или пружинного типа. Манометр поршневого типа прижимают наконечником 1 к вентилю камеры, утапливая золотник. Из камеры воздух поступает по каналу наконечника под поршень 2 и перемещает его, сжимая тарированную пружину 3. Вместе с поршнем перемещается латунный цилиндрический окрашенный в красный цвет экран 4, скользящий по направляющей трубке 5. При отнятии манометра от вентиля поршень под действием пружины 3 возвратится в исходное положение, а экран останется на месте.

В верхней части корпуса манометра имеется окно, закрытое прозрачным целлулоидом, на котором нанесена шкала делений 6. По кромке экрана 4 и шкале 6 определяют давление воздуха в шине. Точность показаний манометра — в пределах цены одного деления шкалы (0,1 или 0,2 кГ/см2).

Поршневые манометры применяют преимущественно в дорожных условиях. Для контроля давления воздуха в шинах в гаражах применяют наконечники с манометром для воздухораздаточного шланга от компрессора или воздушной магистрали. Схема наконечника с манометром пружинного типа приведена на рисунке.

При отпущенной кнопке (положение I) клапан 4 под давлением воздуха, поступающего через штуцер 7 из шланга, соединенного с шиной, а клапан 9 под действием пружины 10 и давления воздуха, поступающего через штуцер 11 из магистрали, прижимаются соответственно к седлам 3 и 8. Манометр 5 в этом случае показывает давление воздуха в шине. При нажатии кнопки 1 (положение II) до отказа воздух из воздушной магистрали поступает к шине.

При неполном нажатии кнопки 1 (положение III) клапан 9 прижмется к седлу 8, а клапан 4 будет находиться при этом в промежуточном положении. В этом положении воздух из шины может выходить наружу и давление воздуха в ней будет снижаться до момента, пока кнопка не займет своего крайнего положения (I). Это дает возможность установить требуемое давление воздуха в шине.

Сжатый воздух для накачивания шин получают из компрессорных установок, а для раздачи воздуха применяют воздухораздаточные колонки.

Воздухораздаточная колонка представляет собой устройство, состоящее из механизма (регулятора давления) контролирующего давление воздуха, до которого должна быть накачана шина, и шланга, автоматически отключающего подачу сжатого воздуха; иногда колонка имеет механизм для автоматического сматывания длинного шланга на барабан.

Автоматические регуляторы давления по принципу действия можно подразделить на пневмомеханические и электромеханические.

В качестве задающего и регулировочного устройства в регуляторах первого типа служат воздушный манометр и пружина, уравновешивающая давление воздуха, и второго типа — электроконтактный манометр. Исполнительным устройством в пневмомеханических регуляторах служит отсечный плоский или шариковый клапан, а в электромеханических — соленоидный электромагнитный клапан. Принципиальная схема регулятора первого типа показана на рисунке. Регулятор давления воздуха устанавливают в требуемое положение поворотом маховичка 1, который сжимает пружину 3; пружина 3 через толкатель 2 давит на диафрагму 4 и далее на клапан 5, который в этом случае будет находиться в открытом состоянии и пропускать воздух из воздушной магистрали в полость под диафрагму.

Поворачивая маховичок 1 при закрытом кране 6, изменяют величину открытия клапана 5 (дросселируя давление воздуха) до тех пор, пока на манометре 7 не установится требуемая величина давления воздуха. После этого открывают кран 6 и сообщают колонку с вентилем накачиваемой шины. Как только в шине будет достигнуто установленное по манометру давление воздуха, под диафрагмой регулятора возникнет избыточное давление, неуравновешиваемое пружиной; при этом диафрагма, прогибаясь вверх, сожмет пружину и освободит клапан 5, который перекроет подачу воздуха из магистрали.
