Ремонт карбюратора ваз 2107 за 8 шагов

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

  1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
  2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
  3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
  4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
  5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
  6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
  7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
  8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
  9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

Ниже представлена подробная схема карбюратора К-151 с обозначениями:

Установка 53-ого Карбюратора на ВАЗ-2106 От НАИЛЯ!

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-ого Карбюратора на Классику ! Всем.

В принципе, этого всего хватает, чтобы карбюратор успешно работал на классике. После установки карбюратор сразу же готов к эксплуатации, в нем останется настроить только холостой ход и правильно выставить уровень топлива в поплавковой камере. Если же поставить карбюратор на двигатель 2108, то смесеобразование может оказаться достаточно бедным. В связи с этим нужно будет заменить топливные жиклеры на более большие.

Жиклеры всегда подбираются в зависимости от объема двигателя. Причем происходит все обратно пропорционально, на двигатели большого объема ставят жиклеры поменьше и наоборот. А дело все в том, что на двигателе большого объема через диффузор будет проходить больше воздуха, причем с большей скоростью, поэтому и топливо будет затягиваться легче.

Карбюраторный узел

В силу экономического фактора при появлении высокотехнологичных систем изготовления топливной смеси и ее распределения по цилиндрам ДВС все пользователи не могут поголовно перейти на машины с инжекторными двигателями. Другими словами – до сих пор эксплуатируются транспортные средства с карбюраторными моторами, которые необходимо обслуживать, ремонтировать и заменять более совершенными модификациями.

Назначение

Чтобы поменять карбюратор своими силами, необходимо знать его назначение. В камерах сгорания двигателя в принципе невозможно сжечь бензин без воздуха, в котором содержится необходимый для воспламенения кислород. У мотора существует несколько основных режимов: пуск, холостой ход и работа под нагрузкой, для каждого из этих режимов требуется топливная смесь с не одинаковым количеством воздуха.

Назначение карбюратора

Расположение

При настройке, ремонте и замене «топливного смесителя» потребуется снятие карбюратора, поэтому пользователю важно знать, где находится карбюратор, и в какой последовательности снимать подведенные к нему топливопроводы. Горючее всегда подается в автомобилях электронасосом, а воздух можно отбирать из атмосферы без дополнительных приспособлений после предварительной очистки, поэтому расположен карбюратор непосредственно под воздушным фильтром, а подача горючего осуществляется к нему принудительно от насоса по топливопроводам

При движении поршня внутри цилиндра из верхней мертвой точки в нижнюю создается вакуум для всасывания очередной порции топливной смеси, поэтому проблем с дальнейшим перемещением приготовленной в карбюраторе смеси внутрь цилиндров не возникает в принципе безо всяких насосов.

Расположение карбюратора

В зависимости от компоновки механизмов под капотом карбюраторы могут располагаться неодинаково, но всегда находятся в непосредственной близости от блока цилиндров. Алгоритм поиска предельно простой:

  • между бензонасосом и блоком цилиндров;
  • под воздушным фильтром.

Конструкция

Существуют карбюраторы разных конструкций, однако состоят они из стандартных узлов:

  • подогреватель;
  • пусковое устройство;
  • ускорительный насос;
  • экономайзеры режимов и ХХ;
  • перепускные системы;
  • поплавковая камера;
  • дозирующие системы;
  • механизм блокировки;
  • отсос газов картерных;
  • система ХХ;
  • корпус и крышка;
  • дроссельные заслонки.

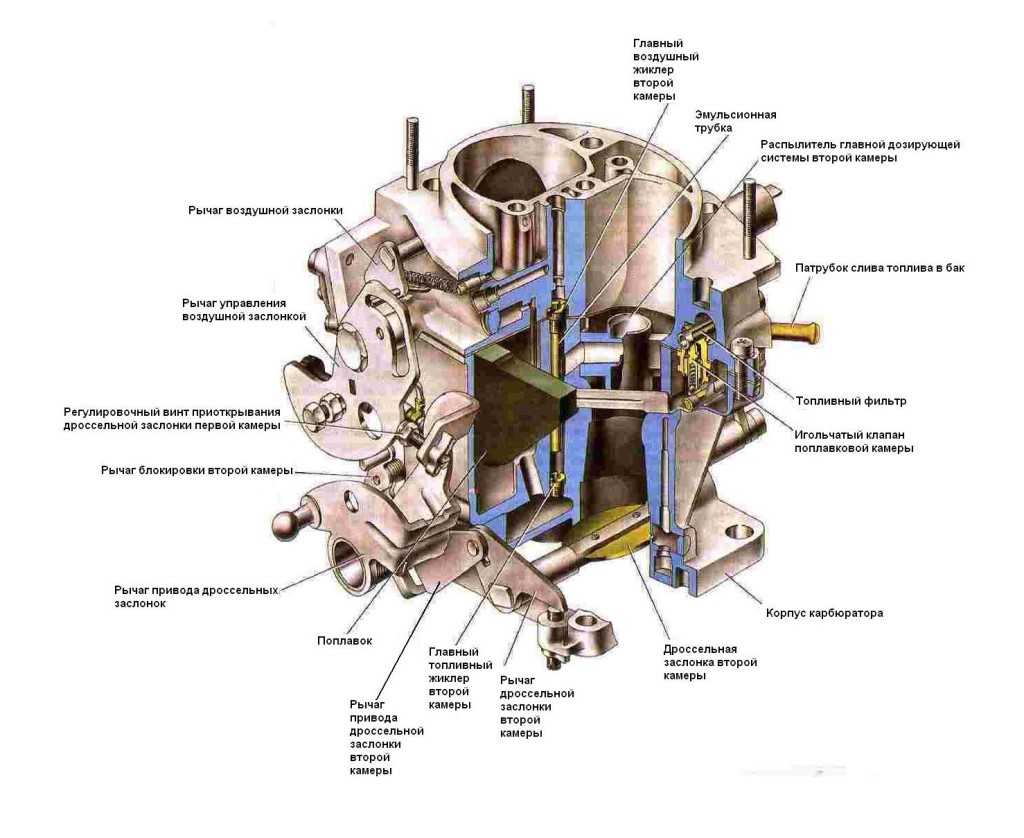

Конструкция карбюратора. Вид спереди

При первичном запуске ДВС в салоне вытягивается рукоятка подсоса, поворачивающая через рычаг воздушную заслонку в положение «Закрыто». В это же время дроссельная заслонка открывается в предварительно отрегулированное винтом положение. В момент запуска работает только одна камера, чтобы исключить провалы двигателя.

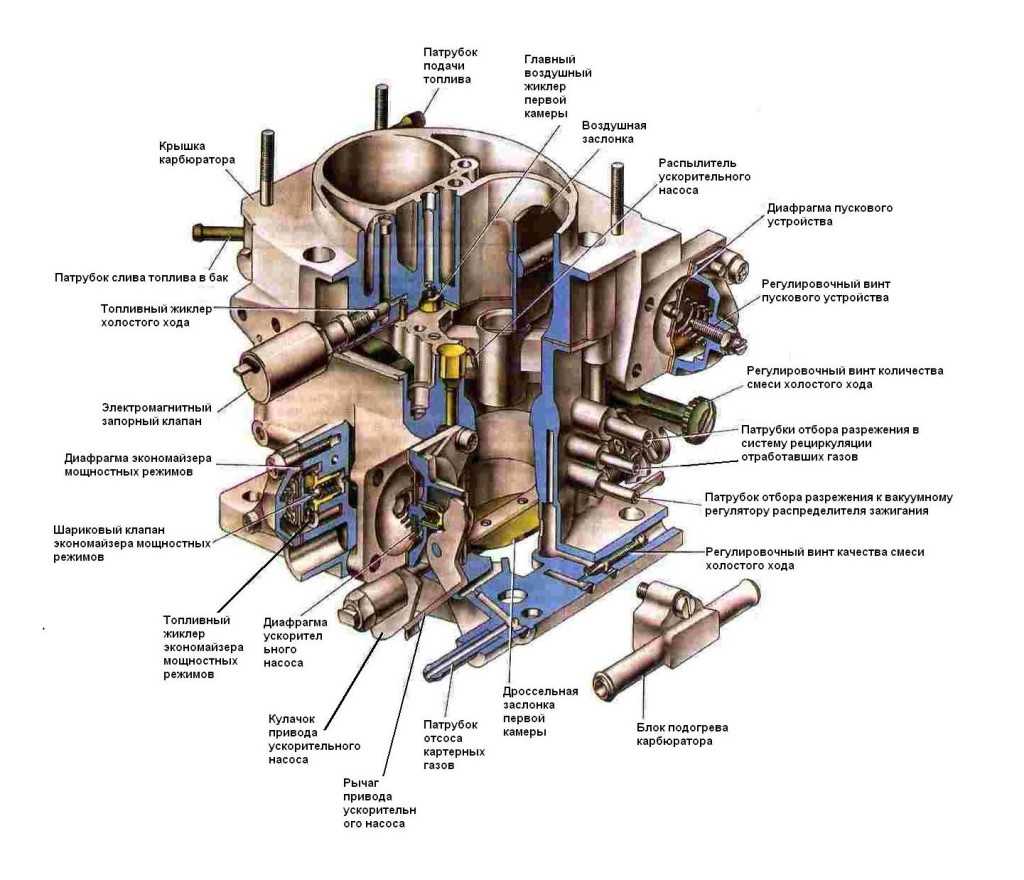

Конструкция карбюратора. Вид сзади

Затем вступает в действие система холостого хода:

  • компоненты смеси (топливо и воздух) подаются через жиклеры ХХ;
  • на малых оборотах дополнительно всасывается недостающее количество воздуха из диффузора;
  • винтом качества регулируется зазор дроссельной заслонки;
  • после нажатия акселератора начинает работать переходная система внутри камеры;
  • смесь обогащается топливом из щели перепускной системы поверх заслонки, чтобы исключить провалы при изменении оборотов холостого хода в рабочий режим;
  • во время движения смесь обогащается аналогичным образом, но уже из другой камеры через круглое отверстие перепускной системы;
  • экономайзер мощности контролирует чрезмерное открытие заслонок и разряжение в коллекторе впуска, добавляет топливо в обход главного жиклера;
  • ускорительный насос включается при разгоне;
  • после выключения двигателя экономайзер ХХ принудительно перекрывает канал холостого хода, чтобы топливо не заливало свечи.

Перепускные системы

Экономайзер

Эконостат

Общая схема подключения карбюратора имеет вид:

  • шланг вакуумного регулятора;
  • шланг системы ЭПХХ;
  • шланг вентиляции картера;
  • шланг разряжения ЭПХХ клапана;
  • шланги подачи и отвода топлива.

Подключение всасывающего шланга

Подсоединение ЭПХХ шланга

Присоединение картерного шланга

Подключение ЭПХХ вакуумного шланга

Присоединение микропереключателя

Последним подключается специальной колодкой микровыключатель.

Замена карбюратора на ВАЗ 2106

Когда на моем автомобиле пришло время замены карбюратора на ВАЗ 2106, я занялся поиском информации в интернете. Нашел актуальную информацию, решил опубликовать на нашем сайте.

Замена карбюратора своими руками

1. Ослабив хомут, отсоединяем гофрированный шланг забора теплого воздуха от патрубка.

2. Снимаем воздушный фильтр.

3. Ключом «на 8» отворачиваем четыре гайки крепления корпуса воздушного фильтра к карбюратору. Чтобы не уронить их случайно во впускной коллектор, карбюратор можно прикрыть чистой тряпкой.

4. Снимаем пластину.

5. Ослабив хомут, снимаем шланг вентиляции картера с патрубка.

6. Снимаем корпус воздушного фильтра.

7. Ослабив хомут, снимаем шланг подачи топлива.

8. Отсоединяем наконечник от вывода электромагнитного клапана.

Отметим, что на нашем сайте уже есть информация про регулировку карбюратора ВАЗ 2101 своими руками.

9. Ключом «на 8» ослабляем затяжку болта, крепящего оболочку троса привода воздушной заслонки.

10. Затем шлицевой отверткой ослабляем затяжку винта крепления троса, удерживая гайку ключом «на 7».

11. Теперь вынимаем конец троса из отверстий.

12. Отсоединяем шланг отсоса картерных газов.

13. Поддев отверткой с широким лезвием, снимаем тягу с рычага привода дроссельной заслонки.

14. Отсоединяем шланг вакуумного регулятора опережения зажигания.

15. Снимаем возвратную пружину.

16. Отвернув электромагнитный клапан для удобства.

17. Ключом «на 13» отворачиваем четыре гайки крепления карбюратора.

18. Снимаем карбюратор с двигателя.

Устанавливаем новый (или промытый, отремонтированный и отрегулированный старый) карбюратор в порядке, обратном снятию. Прокладку под карбюратор обязательно меняем на новую.

Внимание:

не прилагайте больших усилий при затяжке гаек крепления карбюратора . Можно повредить привалочную плоскость корпуса карбюратора, сделанную из мягкого металла.

Напомним, что недавно мы публиковали статью про ремонт бензонасоса на ВАЗ 2106 своими руками.

Лада 2106 Akkerman71 › Бортжурнал › Замена карбюратора Озон на Солекс.

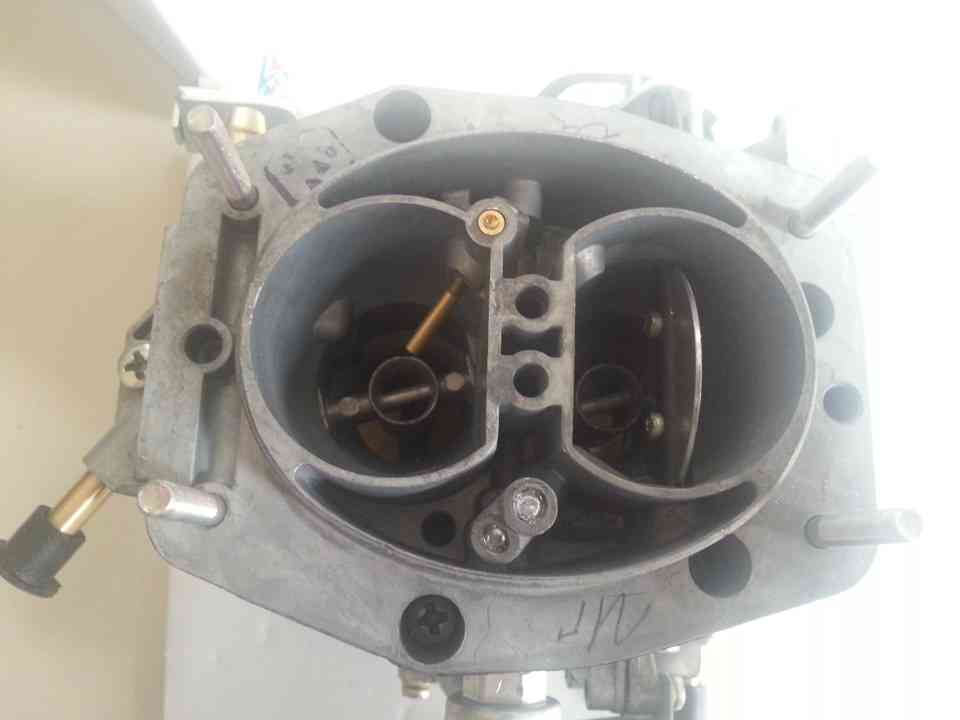

Подошло время заменить карбюратор. Долго тянул с заменой, находил что то важнее, но всему своё время. Дошла очередь и до него.Сделал ревизию своего «пенсионера» Озона. Разобрал, почистил, отмыл с помощью очистителя карбюратора Manol. Сходил к соседу карбюраторщику проверили на проливочном станке, подрегулировали по новой. Вообщем подготовил карбюратор. . заслуженный отдых, — «в запас по выслуге лет», на всякий пожарный случай. Был куплен новый оригинальный Солекс Дааз 21073

, расщитанный на объем 1.7, так как, в ближайшем времени, планируется довести объём до 1.7. Также заранее приобрёл «джентельменский набор» для перехода на Солекс, без которого не получиться установка:

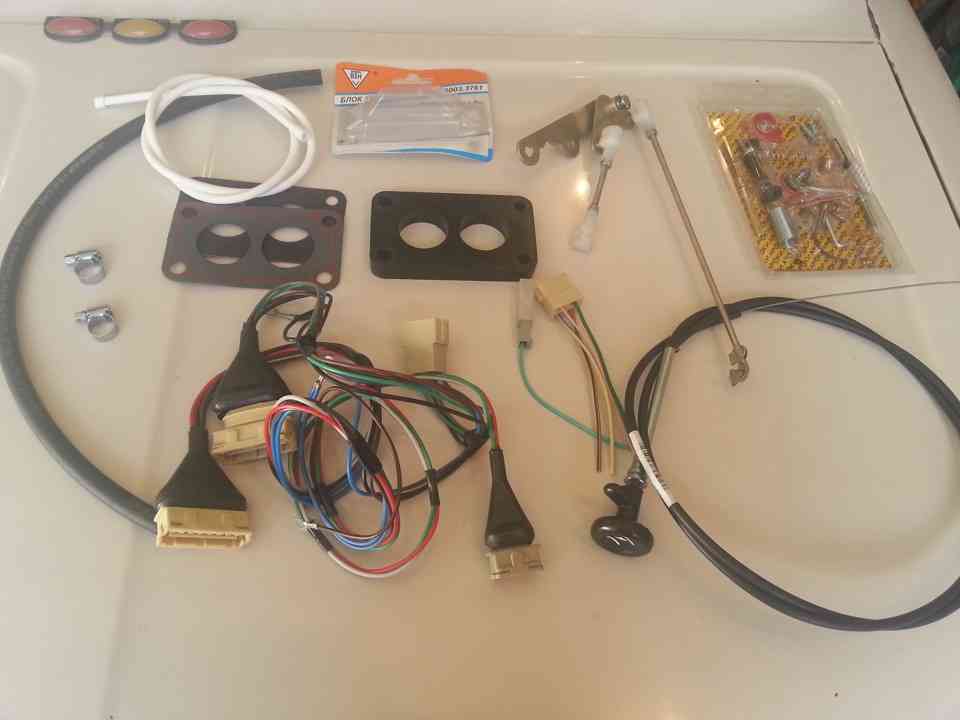

-тяги карбюратора Солекс -прокладки карбюратора 1 толстая, 2 тонких -жгут проводки БСЗ 2108 -блок управления эпхх 2108 -трос привода заслонки 2108 -шланг обратки с клапаном (у меня уже стоял на Озоне), хомуты -шланг вакуума -штекеры, провод До установки карбюратора на место, два отверстия в вверхней крышке,

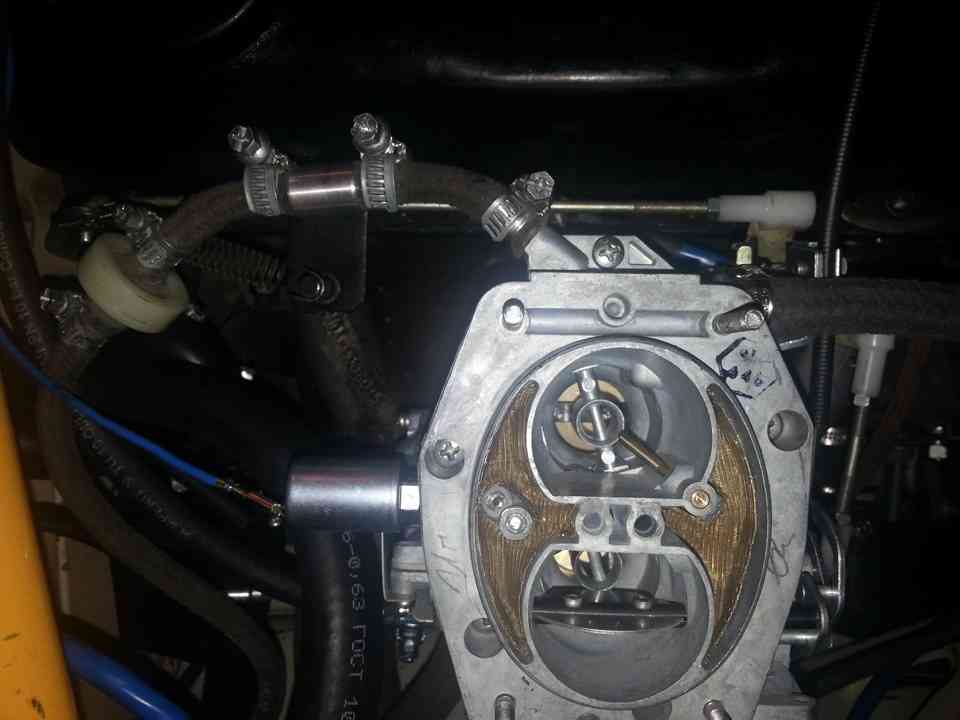

предварительно закрыл топливной сеткой

, которую взял у соседа карбюраторщика. Эти отверстия — больное место Солексов, через них внутрь попадает всё что может забить и вывести из строя карбюратор. Сетка вырезается чуть больше посадочного места, и плотно задвигается вниз отвёрткой, так что-бы небыло никаких просветов между ней и стенками карба. Такая нехитрая доработка защищает Солексы от попадания грязи внутрь и частых чисток, продувок и промывок у карбюраторщика.

Какими средством чистить

Заниматься чисткой с помощью бензина, соляркой и керосином нельзя, как делают в быту. Мусор и отложение, которые засоряют систему топлива, образуются из бензина. Чтобы почистить карбюратор и не испортить его работу, нужно использовать специализированные средства для чистки и заслонки – «карбы», а не многофункциональные очистители, содержащие в себе масла и силиконы. Они только сильнее загрязнят систему.

Лучше всего использовать аэрозоли. Благодаря давлению в баллоне, при очистке они убирают грязь и нагар. Также делать чистку можно, не разбирая детали. Также следует знать о средствах самоочистки карбюратора. Это средство заливают в топливный бак, а после оно попадает в карбюратор, благодаря чему удаляются грязь и отложения. Эта очистка не удалит полностью загрязнения, но в экстренных ситуациях это хорошо работает. Чтобы почистить средством аэрозоли, вам понадобится около 10 минут, но зато результат будет виден сразу.

Liqui Moly Vergaser-Aussen-Reiniger Достаточно популярная и качественная жидкость. С помощью этого состава можно убирать с поверхности не только нагар и смолистые отложения, но и очищать каналы и дроссельные заслонки. Средство также можно использовать для чистки форсунок Аэрозоль в баллончике объемом 400 мл 3918 280р.
ABRO

CARB&CHOKE Cleaner

Предназначен для быстрой и качественной очистки от нагара, углеродистых отложений и грязи систем и деталей карбюратора — системы холостого хода, каналов карбюратора, дроссельных заслонок, воздушных и топливных жиклеров, впускных клапанов и днищ поршней Аэрозоль в баллончике объемом 283 мл СС200 172р.
RAVENOL Carb Reiniger Spray Гарантированно и быстро очищает от нагара, углеродистых отложений, смол и лаковых плёнок: дроссельные заслонки, воздушные и топливные жиклеры, систему и клапан холостого хода, каналы карбюратора, впускные клапаны и днища поршней Аэрозоль в баллончике объемом 400 мл 4014835703544 450р.
3M PN08796 Это высокоэффективный аэрозольный очиститель для удаления смол, масел и нагара с автоматических воздушных заслонок и карбюраторов Аэрозоль в баллончике объемом 354 мл PN08796 339р.
HI GEAR HG3201 Аэрозольный состав эффективно и без разборки восстанавливает характеристики карбюратора, позволяя избежать дорогостоящего и трудоемкого ремонта системы питания Аэрозоль в баллончике объемом 312 мл HG3201 320р.
XADO JET100 ULTRA Универсальный очиститель карбюратора и инжектора Аэрозоль в баллончике объемом 250 мл ХВ30014 460р.
MANNOL 9970

Carburetor

Cleaner

Способно обеспечить качественную очистку карбюратора без его разборки. Удаляет высокотемпературные отложения как с внутренней, так и с внешней поверхности карбюратора. Полностью оптимизирует работу топливной системы. Этот продукт применим для двух- и четырехтактных бензиновых двигателей, с катализатором и без Аэрозоль в баллончике объемом 400 мл 2430 120р.

Чисткам аэрозалем

Для того чтобы прочистить карбюратор средством в аэрозоли нужно будет снять воздушный фильтр и распылить продукт в аппарат. Отложения начинают моментально растворяться. Если детали грязные, то такую процедуру следует повторить несколько раз. Прогреваем двигатель минут 5-7 на холостых оборотах. При заведенном моторе наносим отчищающее средство в карбюратор и в другие детали топливной системы. Заглушаем двигатель и снова распыляем средство после 5-10 секунд. Далее отрегулируем обороты холостого хода. Средство не нужно вытирать или промывать водой. Прикрепляем воздушный фильтр обратно.

Очистка жидким средством

Чтобы сделать самоочиску жидким средством, нужно залить чистящее средство в топливную систему. Заправляем аппарат горючим. Средство смешивается с топливом и при работе двигателя попадает в карбюратор. Когда топливо начинает сгорать, средство начинает действовать и не полностью очищает детали.

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

  1. Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.

  2. Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

  • на холостом ходу имеются провалы в работе мотора;

  • во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;

  • рывки в работе двигателя на высоких оборотах;

  • череда рывков при обгоне;

  • существенно увеличился расход бензина;

  • трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.

Шаг 6. Проверка пусковой системы карбюратора

6.1. Проверка пусковой системы осуществляется на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, придерживать руками). Отводим пусковой механизм вручную и проверяем ширину щели, на которую открывается заслонка первой камеры, расстояние должно составлять 0,8 мм, данный зазор регулируется пусковой тягой, сгибая или выпрямляя, ее мы можем добиться изменения данного зазора. Далее имитируем работы пусковой диафрагмы и отводим ее вручную в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора), должна открывать щель, примерно 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем собранную среднюю и нижнюю части карбюратора на автомобиль (не притягивая), ставим верхнюю часть (не притягивая), подсоединяем топливопровод и закачиваем бензин бензонасосом. Заполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже, то приводим его в норму. Приводим дроссельную заслонку в движение и проверяем работу форсунки ускорителя и герметичность топливного насос, при необходимости устраняем течи.

Тюнинг карбюратора ВАЗ 2107

Автомобиль ВАЗ 2107 – это классика Советского машиностроения. Создавался он на базе 2105, которая, в свою очередь, разрабатывалась на основе Фиат 124. Задумывалась «семерка» как семейный автомобиль. Поэтому никаких особенных характеристик в машине нет.

Но современные автолюбители не согласны с таким положением дел и стремятся внести какие-то свои уникальные штрихи в «Семерку». Это касается не только стайлинга, но и тюнинга «железа». В этой статье мы расскажем о том, как улучшить динамические характеристики машины, поработав с ее карбюратором. Добиться необходимого результата можно различными путями. Некоторые эксперты рекомендуют поработать с двигателем. Установка облегченных комплектующих (поршни и шатуны), наряду с шлифованием коллекторов позволяет улучшить разгонную динамику ВАЗ 2107.

Все эти работы требуют участия профессионалов и специализированного оборудования. Но зачастую, владельцы «Семерки» предпочитают делать все своими руками. Это позволяет избежать лишних затрат. Поэтому, стоит рассмотреть вариант доработки карбюратора. Этот путь не так затратен и не требует наличия специальной квалификации. И самое главное – вам даже не нужен гараж. В результате, вы сможете значительно улучшить эксплуатационные характеристики ВАЗ 2107 и потратить меньше денег на доработку. К тому же, положительный эффект проявится незамедлительно.

Настройка карбюратора от восьмерки на ваз 2107

После тог, как Солекс-21083 окончательно установлен и закончены инженерные работы, необходимо настроить карбюратор. Регулировка происходит на прогретом моторе. Понадобится шлицевая отвёртка.

Последовательность настройки следующая:

  • необходимо выкручивать винт качества смеси, пока мотор не увеличит об/мин до 1200;
  • переходим к винту количества (с пластиковой рукояткой) и с помощью его вращения снижаем обороты к/в до 1000 в минуту;
  • возвращаемся к винту качества и потихоньку заворачиваем его, пока стрелка тахометра не окажется на отметке 850-900 об/мин.

После этого, можно сделать небольшой тест-драйв на модернизированной «семёрке». Затем выкрутить свечи и проверить нагар на электродах. Если он чёрный, то убавить качество топлива ½ оборота. Если белый, то наоборот добавить.

Настойка холостого хода

  • плоская отвертка;
  • электронный тахометр.

1. Запускаем двигатель, прогреваем его до рабочей температуры, после чего глушим. Вдавливаем до упора «подсос», максимально открывая заслонку устройства запуска. Подключаем тахометр по тому же принципу.

2. Заводим мотор, включаем все осветительные приборы и вентилятор отопителя на полную мощность.

4. Если таким образом не удалось достичь необходимых оборотов, откручиваем винт качества, до максимального количества оборотов. Далее, вращаем винт количества, настраивая мотор на 900 об/мин. После этого винтом качества снижаем обороты до 800 об/мин.

Детально на видео

Шаг 3. Прочистка карбюратора ВАЗ 2107

3.1. Маленькие детали и жиклеры, эмульсионные трубки, форсунку, винты качества, помещаем в банку с ацетоном на 15-20 минут, затем достаем их пинцетом и чистим зубочистками (снимаем нагар с воздушных жиклеров основной системы), продуваем сжатым воздухом.

Помытые детали выкладываем на чистую поверхность, желательно светлой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагм и распылители, помещаем в емкость с растворителем или бензином на 15-20 мин, затем промываем щеткой и продуваем сжатым воздухом, затем также помещаем в чистую тару.

3.3. Крепеж и метизы помещаем в специально подготовленную емкость и тоже промываем, сливаем растворитель, затем и оставляем в емкости до сборки.

3.4. Механизм вакуумного привода 2-й камеры проверяем на герметичность и не разбираем, для мойки его достаточно обмыть в бензине и вытереть ветошью.

Полезное видео по очистке карбюратора от грязи и нагара:

Процесс установки

Демонтируется старый карбюратор вместе с прокладкой.

Посадочное место

Осуществляется визуальный осмотр фланца впускного коллектора на предмет наличия следов нагара. Если таковой будет обнаружен – его нужно обязательно удалить.

Новый карбюратор вместе с новой прокладкой устанавливается на посадочное место, тщательно закручиваются все элементы крепления.

Магистрали подачи топлива закрепляются на специальные штуцеры (подключение шлангов к карбюратору должно осуществляться только при помощи новых хомутов).

Подключение шлангов к карбюратору

Рычаг привода дроссельных заслонок соединяется с газовым тросом. Плотность закрытия дроссельных заслонок и полнота их открытия проверяется методом нажатия и отпускания педали газа.

Осуществляется крепление проводки к электропневмоклапану.

Вакуумный шланг соединяется с распределителем зажигания.

Установка тросика

Соединяются концевики устройства экономайзера принудительного холостого хода карбюратора.

Производится замена расходников (воздушный и топливный фильтр).

На последнем этапе выполняется регулировка работы ДВС. Для этого нужно запустить мотор, который должен работать на холостых оборотах до достижения своей рабочей температуры. Далее, при помощи винта качества и газоанализатора, осуществляется окончательная регулировка работы двигателя и состава смеси.

Регулировка

Не следует пренебрегать помощью специалистов, если по каким-либо причинам у вас не получается самостоятельно установить карбюратор.

Устройство карбюратора ВАЗ 2106

Качественное самостоятельное обслуживание любой из систем автомобиля требует подробного изучения узлов и механизмов, отвечающих за его работу.

Перед тем, как отрегулировать карбюратор на ваз 2106, необходимо рассмотреть основные агрегаты:

  • Система подачи и дозировки горючей смеси;
  • Управление заслонками обогащения смеси, положения дроссельной заслонки;
  • Устройство поплавковой камеры и основное ее назначение;
  • Работа насоса – ускорителя, механизмов холостого хода.

Вид на карбюратор со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — рычаг управления воздушной заслонкой; 4 -телескопическая тяга; 5 — рычаг привода дроссельной заслонки первичной камеры; 6 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 7 -возвратная пружина; 8 — тяга, связывающая дроссельную заслонку первичной камеры с рычагом управления воздушной заслонкой; 9 — шток пневмопривода; 10 — пневмопривод.

Процесс происходит путем заполнения поплавковой камеры горючим, в которой должен быть стабильный уровень. Топливо передается к распылительному механизму, где в свою очередь, смешивается с воздухом пропорциями 1 к 15, качество смеси регулируется дроссельной заслонкой.

Подготовка к настройке карбюратора

Ремонт и обслуживание автомобиля требует подготовленных инструментов и места.

Настройка карбюратора шестерки не исключение, для быстрой, грамотной работы требуется провести следующие действия:

  1. Автомобиль перед работой устанавливается на ровную поверхность, подготавливается место для разборки узлов в виде стола или чистой площадки. Емкость для промывки, чистая ветошь понадобятся обязательно.
  2. Подготовить набор ключей и отверток, без инструмента произвести работы не удастся.
  3. Приобрести в магазине автозапчастей ремонтный комплект, состав которого имеет все уплотнительные кольца, прокладки и механизмы.
  4. Разборка, регулировка карбюратора ваз 2106 происходит после комплектации инструмента, необходимого материала.

Ремонт карбюратора ДААЗ 2107 самостоятельно

Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.

Карбюратор ДААЗ в сборе

Как определить неисправность карбюратора

В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:

  • Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
  • Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
  • При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
  • Невозможно запустить двигатель «на холодную».
  • Мотор нельзя завести с первой попытки.
  • Сильно увеличился расход топлива при езде.

Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.

Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.

Монтаж на автомобиль

После подгонки и доработки коллекторы примеряются к головке блока цилиндров. В нужных местах делаются прорези под резьбу. Контролировать состыковку коллектора с ГБЦ можно как со снятием, так и без. Для надежной фиксации требуется сделать центральный крепеж. Для этих целей подходит полоска стали толщиной около 4 мм.

Фиксация производится тремя гайками. Одна из них располагается по центру, а две — по краям. Рекомендуется заранее подготовить две пластины, фиксирующие впускной коллектор в нижней части. Выполнение данной операции предотвратит попадание охлаждающей жидкости в камеру сгорания.

По завершению монтажа коллектора требуется подключить систему охлаждения и вакуумный усилитель тормозов. При отсутствии последнего следует установить заглушку. После этого производится монтаж карбюраторов.

Карбюратор ВАЗ 2109: как он устроен?

Все ВАЗовские «восьмерки» и «девятки» оборудовались автомобильными карбюраторами отечественного производства «Солекс», которые относят к агрегатам эмульсионного типа.

  • дозирующие главные системы в количестве двух штук;
  • механизм холостого хода и переходная система первой камеры, снабженная запорным электромагнитным клапаном;
  • пусковое диафрагменное устройство;
  • переходной механизм второй камеры;
  • ускорительный диафрагменный насос;
  • экономайзер режимов мощностей;
  • эконостат.

Также в рассматриваемом нами автомобильном карбюраторе предусмотрен экономайзер холостого хода, который запускается принудительно. Состоит он из:

  • выключателя винта, который предназначен для регулировки объема смеси холостого хода;
  • блока управления (электронного);
  • запорного клапана;
  • комплекта проводов, соединяющих все указанные элементы системы.

Установка карбюратора производится при помощи четырех шпилек на впускную трубу. Крепят его гайками. Открытие дроссельных заслонок осуществляется при помощи педали, находящейся в салоне авто. К ее верхней части крепится трос в специальной оболочке, который позволяет управлять заслонками. А при помощи рукоятки, размещенной в салоне транспортного средства под приборной панелью, производится управление воздушной заслонкой.

Подготовка модернизации системы питания двигателя

Подсоединение карбюратора к коллектору выполняется не на автомобиле. Данный вид работ проводится при хорошем освещении. Подсоединив поочередно карбюраторы к впускным коллекторам Оки, требуется открыть обе камеры и проконтролировать состояние стыка. Категорически запрещено допускать, чтобы края коллектора торчали над стыком. Топливовоздушная смесь на большой скорости будет завихриваться на стыке и двигатель будет работать с голоданием.


Примерка впускных коллекторов

Для устранения выступающих краев используется шарошка по металлу вставленная в шуруповерт либо дрель. Следует добиться максимально гладкого перехода между деталями. Для лучшего результата можно воспользоваться наждачной бумагой или специальными шлифовальными пастами.


Монтаж отшлифованной системы питания двигателя

При визуальном осмотре возможно обнаружение наплывов и дефектов литья как карбюратора, так и коллектора. Автовладелец, который самостоятельно устанавливал и тюнинговал топливную систему знает об необходимости доделок, а новичок может удивится торчащим шпилькам внутри коллектора. При этом возникает сильное сопротивление воздушному потоку, что значительно уменьшает эффект от установки двух карбюраторов.

Сборка «Солекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки

Важно правильно подключить все топливные и иные шланги, чтобы не возникло проблем с работой двигателя. Сборка карбюратора ДААЗ 2108–1107–10 осуществляется в следующем порядке:

  • На место установки накладывается прокладка. Она служит для надёжности соединения двух агрегатов — карбюратора и впускного коллектора.
  • После этого на шпильки нанизывается сам карбюратор и фиксируется четырьмя гайками.
  • После того как узел был тщательно прикреплён, допускается подключение шлангов. Первым делом подключаются вакуумный и вентиляционный шланги.
  • Далее к карбюратору прикручивается блок подогрева.
  • С одной стороны подсоединяется патрубок на подачу топлива, с другой — шланг обратной подачи лишнего горючего.
  • Провод привода ЭПХХ подсоединяется к соответствущему винту.
  • В завершении работы можно прикрутить к винтам два провода (воздушной и дроссельной заслонок).

Строгая последовательность подключения обусловлена конструкционными особенностями карбюратора

По завершении установки карбюратора рекомендуется включить зажигание и проверить работоспособность двигательного агрегата. В случае возникновения потёков масла или топлива в местах соединений шлангов необходимо выключить зажигание и тщательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своей машины, должны носить осознанный характер. Нет необходимости выполнять разборку карбюратора и замену его частей, если не наблюдаются явные признаки неисправностей. К тому же при самостоятельной регулировке необходимо придерживаться чёткого регламента действий. Как некачественный ремонт, так и неправильная регулировка могут серьёзно повлиять на работоспособность карбюратора.

Распечатать

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
