Цветомузыка в машину своими руками: схемы как сделать

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла.Приступим:

Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
В одной из деталей делается пару отверстий (для питания и наушников);
Матируем и шкурим все пластины;
Находим светодиоды, которые тоже матируем для лучшего эффекта;
Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д.В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки.Делаем следующее:

Берем сигнал с динамиков(см.Как выбрать динамики для автомагнитолы своими силами).

УЗП* — Усилитель звуковой платы

Устраивает переключатель так, чтобы он включал светодиоды по музыке;
Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Как сделать цветомузыку в домашних условиях

Схема соединения светодиодов

Работа модуля цветомузыки устроена таким образом, что на зрительную композицию цветов оказывают влияние несколько источников света, независимых друг от друга. Все без исключения светодиоды или лампы подключены непосредственно к выходу фильтра. Настройки фильтра позволяют ему выделять из звуковых сигналов частоты конкретного диапазона. Следовательно, мелодия влияет не только на яркость светодиодов, но и на смену цветов свечения.

Справедливости ради нужно сказать, что собирать такую схему новичку не рекомендуется. Но не стоит расстраиваться, поскольку вполне достаточно того, если модуль будет просто реагировать уровнем света в светодиодах в такт играющей музыке. А если говорить об автомобиле, то здесь цветомузыка используется больше для декоративности.

Для работы вам потребуются светодиоды разных цветов. Их стоимость невелика, а продолжительность работы при этом практически неограничена. Чтобы выбрать подходящие светодиоды, нужно предварительно изучить каталог данной продукции и затем отправиться в магазин за покупкой выбранных образцов. Число светодиодов может быть разным и диктуется только вашими желаниями и представлениями. В среднем на один канал акустической системы требуется около 6 светодиодов.

Рейтинг лучших лазерных установок

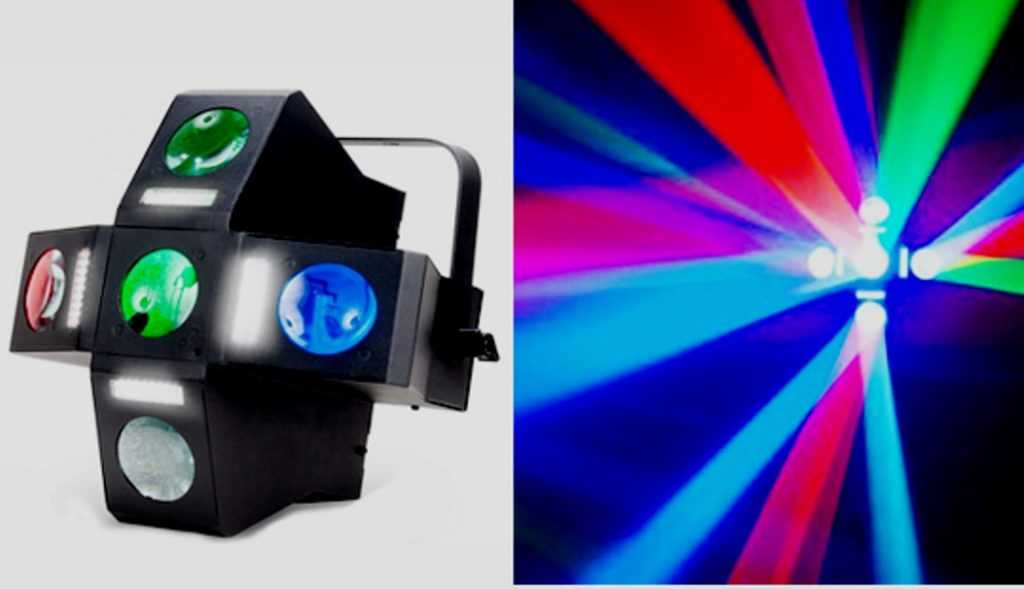

Magnum Phantom RGB

Приспособление готово покрыть площадь до 100 кв.м. В качестве источника света выступает лазер. Параметры – 22*20*14 см. Работает в автоматическом режиме. Часто можно встретить на дискотеках. Относится к категории новинок. Лучший представитель современного оборудования. Отличается компактностью и малым весом. Может проецировать большое количество изображений и коридоров. Подходит для использования с дым машиной. Идеально сканирует пространство. Присутствует блок питания на 110-240 V. Управляется посредством пульта дистанционного управления.

Цена покупки – 10200 рублей.

~~Magnum Phantom RGB~~

Достоинства:

освещает площадки и сцены, бары и караоке;
идеально сочетается с дым машиной;
качество сборки и используемых материалов;
долговечность;
практичность;
универсальность;
возможность настройки интенсивности вспышек;
рисует 3D коридоры.

Недостатки:

12500-MF Premium XLL

Оборудование пользуется повышенным спросом среди организаторов вечеринок и незабываемых шоу. Сочетает в себе два мощнейших приспособления: DMX LED Moonflower + стробоскоп на 5 линз и стробоскопические ленты в количества 4 штук. Часто используется в небольших питейных заведениях. В состоянии создать большое количество эффектов. Потребляет мощности в 50 Вт. Максимальный рабочий ресурс – 50000 часов. Луч раскрывается на 60 градусов. Задняя панель оснащена четырехкнопочным жидкокристаллическим дисплеем. Имеются разъемы для гирляндного подключения. Собственный вес – 4,7 кг при габаритах 338*241*338 см. Можно подвесить под потолок или закрепить на стене.

Средняя стоимость – 28900 рублей.

~~12500-MF Premium XLL~~

Достоинства:

практичность;
универсальность;
многофункциональность;
соотношение цены и качества;
долговечность;
прочность используемых материалов;
подходит для украшения любого действа.

Недостатки:

Техника для ночного клуба

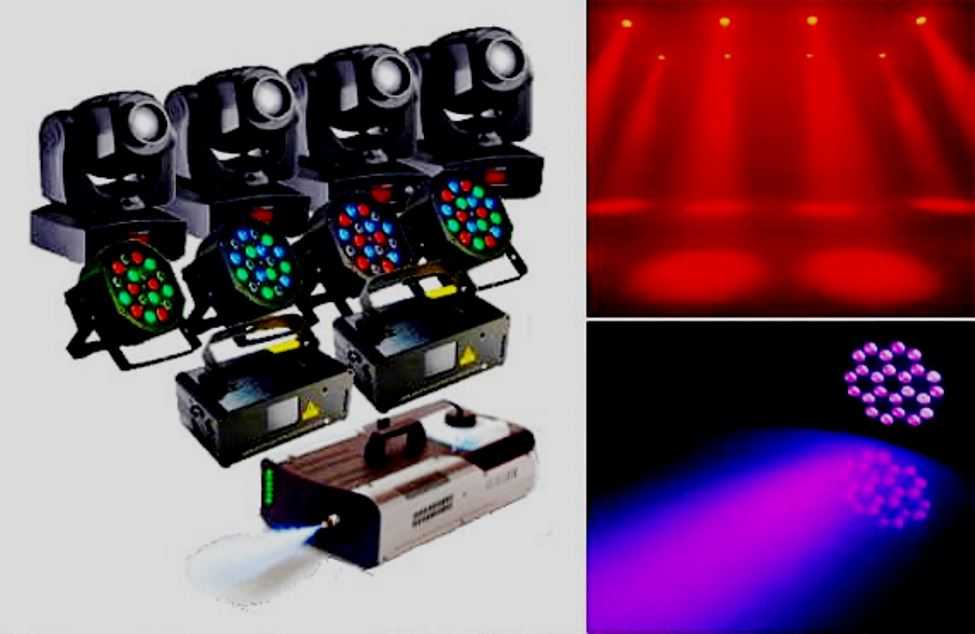

Комплект относится к категории универсальных. Источником света служит RGBW + LEDS + Laser. Диммер – 0 – 100 процентов. Параметры – 40*40*22 см. Вес – 12 кг. Мощность лазера – 400 мВт. Присутствует вращающаяся голова и дым машина. Движение происходит под углом 360 градусов. Функционирует в автоматическом режиме. Производителем предусмотрено встроенное активное охлаждение. Набор состоит из:

прожектора Supermax/550D в количестве 4 штук;
Вращающейся Головы Supermax Moving DMX/512 в количестве 4 штук;
генератора дыма на 900 W;
двух клубных лазеров Magnum Phantom.

Цена покупки – 55100 рублей.

~~Техника для ночного клуба~~

Достоинства:

профессиональная модель;
непревзойденный эффект;
подходит для ресторанов, клубов, концертов;
полный комплект;
универсальность;
функциональность;
долгий срок службы.

Недостатки:

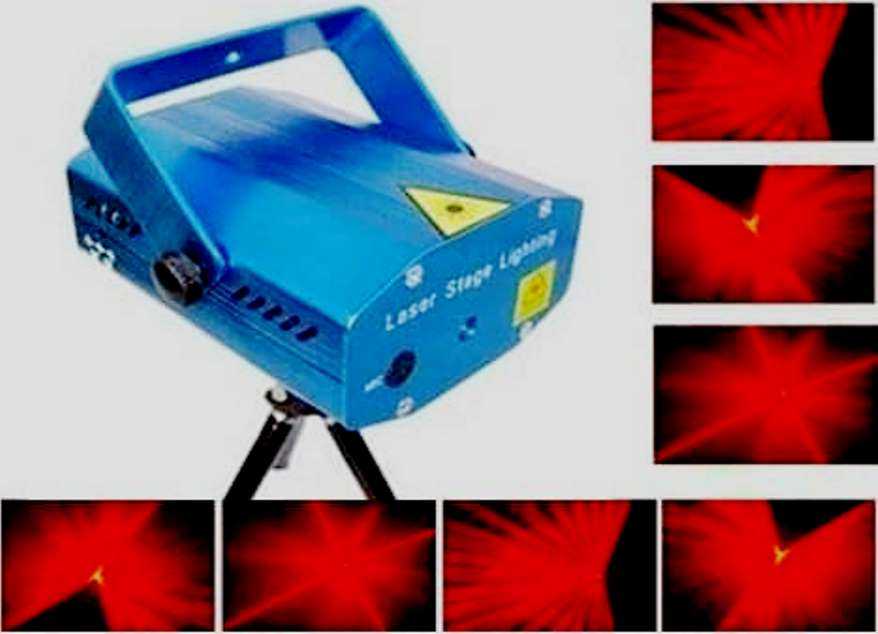

Pixel One Exclusive Edition

Техника выпускает в пространство более 500 лучей. Источником счета выступает красный лазер на 100 мВ. Присутствует как автоматическая, так и ручная настройка. Зальет ярким светом помещения дискотек, баров, ресторанов, наполнит пространство потоком качественного и насыщенного света. Весит мало, габариты незначительные. Можно использовать для домашних праздников. Производитель оснастил свое детище системой мерцания (стробоскопом). Реагирует на басы более 50 дБ. Лучи выходят под углом в 65 градусов. Прибор можно установить на любой плоской поверхности и включить в обычную электророзетку.

~~Pixel One Exclusive Edition~~

Достоинства:

универсальность;
компактность;
малый вес;
четкость и насыщенность цветов;
чуткая реакция на музыку;
долгий срок службы;
практичность;
простота в эксплуатации.

Недостатки:

Простая трёхканальная схема

Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука. Питается такая схема постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале. Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:

три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
в нагрузку транзисторов включены светодиоды разного цвета;
для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

Входящий сигнал подается на вторичную обмотку трансформатора, который в свою очередь выполняет две основные функции – развязывает на гальваническом уровне два устройства, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и включенных фильтра, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.

Простая трёхканальная схема

Избавиться от недостатков предыдущей схемы позволяет трёхканальный преобразователь звука. Самая простая схема цветомузыки с разделением звукового диапазона на три части показана на рисунке.

Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода. Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей. Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до 300 Гц, о чем свидетельствует мигание красного светодиода. Через фильтр средних частот проходит звук в диапазоне 300-6000 Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше 6000 Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором. С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Если питание схемы осуществляется от низковольтного источника постоянного тока, то трансформатор можно смело заменить однокаскадным транзисторным усилителем.

В случае когда необходимо усилить сигнал с микрофона, ко входу предыдущей схемы подключают электретный микрофон, подавая на него потенциал от источника питания. Схема двухкаскадного предварительного усилителя показана на рисунке.

Оборудование на крышке багажника

Если вы часто отдыхаете шумной компанией в лесу или на озере, можно порадовать своих друзей отличной вечеринкой с цветомузыкой на свежем воздухе. Для этого понадобятся светодиодные ленты, блок управления и проводка для подключения. Устанавливать светодиодные ленты следует так, чтобы при открытой крышке багажника они дали максимальное количество света на улицу.

Подключите каждый цвет к своему фильтру частот, например, красный к низкочастотному фильтру, зеленый к высокочастотному и так далее. Чередуйте цвета для придания цветомузыке яркости и эффектности. Можно, если это позволяет блок управления, подключить нейтральный цвет к фоновому шуму, таким образом в паузах между песнями будет легкая подсветка вместо темноты, а во время звучания музыки она будет отключаться. С такой цветомузыкой поездки на природу станут намного веселее и красочней.

В салоне

При установке светодиодных лент в салон важно, чтобы цветомузыка не слепила водителя. Да и вообще, интенсивность вспышек света не должна быть избыточной

Выбирайте ленты с мягким свечением и закрывайте их рассеивающими матовыми плафонами. Тогда приглушенная цветомузыка в машине из светодиодной ленты не будет резать глаза и отвлекать водителя.

Обстановка в салоне такой машины будет располагать к дружеским беседам под легкую музыку из колонок, прогулкам по ночному городу в большой компании. Светодиодные ленты устанавливаются на двухсторонний скотч или мелкие саморезы, блок управления лучше разместить поближе к колонкам.

При установке цветомузыки снаружи автомобиля учитывайте ПДД, красный и синий цвета являются цветами сигналов спецавтомобилей и запрещены к установке на обычное транспортное средство.

Парни, спасибо! Давно уже хотел себе такую приблуду, думал, что самостоятельно такое сделать невозможно и придётся покупать новую магнитолу. В эти же выходные займусь обустройством своей малышки!

Был у меня такой опыт еще в школе на уроках труда, тоже со светодиодами работали, тогда это чудом казалось, а сейчас, если честно, не знаю, как в машину такое помещать. Это наверное не очень комфортно в поездке. Но если компанию везти в честь праздника, тогда будет уместно

Ой, как здорово. Но то Что нельзя цвета светофора устанавливать, это понятно. А вот вообще ДПС нормально к этому относятся? Не хотелось бы, чтобы заставили убирать такую красоту.

Под цветомузыкой понимается электронное устройство, с помощью которого осуществляют оформление помещений в клубах и на дискотеках. Принцип его работы заключается в том, что реагируя на тоны и такт музыки, гирлянда из разноцветных огоньков горит то ярче, то тусклее. Все, кто причисляет себя к радиолюбителям, обязательно пробовали сделать подобное устройство для украшения своего дома. Кроме того, цветомузыка своими руками в машину делается по тому же принципу, что и в доме. Но для того, чтобы грамотно собрать схему этого электронного устройства, необходимо понимать толк в электронике и разбираться в схемах на достаточно серьезном уровне. В помощь начинающим радиолюбителям наша статья предоставит некоторые советы, благодаря которым вы сможете самостоятельно собрать цветомузыку и установить ее в автомобиле.

Виды цветомузыки

Место установки цветомузыки не ограничено практически ничем, кроме вашей фантазии. На заднем стекле машины довольно интересно смотрится графический эквалайзер или тематическая надпись. Подсветка днища кузова, мигающая в такт музыке, привлечет немало внимания на улицах города. Цветомузыка в салоне минивэна, лимузина или большого внедорожника позволит отдыхающей компании почувствовать себя в небольшом VIP-клубе, работающем только для них.

Можно установить мощные светодиоды в крышку багажника с внутренней стороны, и тогда, открыв багажник на природе, можно целую лесную полянку сделать танцполом под открытым небом. А сделав потолок машины в виде звездного неба, любая вечерняя прогулка с любимой девушкой на автомобиле наполнится романтикой и уютом.

Цветомузыка в машину, светомузыка в машину — консультация:

Получите консультацию по теме «Цветомузыка в машину, светомузыка в машину» у специалиста:

В наличии на складе шоу-рума цветомузыка для оформления и украшения различных типов помещений: от дома, клуба и сцены, до театра, кафе, оборудования для СДК, школьной сцены и детского сада. Монтаж светового оборудования в рестораны и бары, ледовые катки и ледовые арены. Цветомузыка в машину, светомузыка в машину — сервис и техническая поддержка в течение 1 года!

Помогаем с монтажом цветомузыки для дискотек и вечеринок на торжествах, например таких как: день рождения, юбилей, вечеринки дома, на природе и на улице. Мы так же предоставляем новейшее оборудование 2021 года для праздников (свадьбы, банкета, корпоратива, презентаций, выпускного и Нового года). Цветомузыка в машину, светомузыка в машину применяется и для больших мероприятий: дня города, городских праздников, концертов на сцене и выступлений артистов. Товар в наличии, обращайтесь к менеджеру за консультацией!

Цветомузыка в машину, светомузыка в машину в наличии, обращайтесь к менеджеру за консультацией!

Эквалайзер на заднее стекло

Один самых простых, но в то же время самых эффектных видов – это установка цветомузыки в машину на заднее стекло. Красиво и изящно смотрится пульсирующая в такт музыке из колонок линия в виде индикатора эквалайзера. Имеется много готовых видов такой цветомузыки, выбирая, ориентируйтесь на собственный вкус. Цветомузыка на заднее стекло покупается сразу комплектом, комбинировать и подбирать ничего не нужно, в комплект должны входить:

Проводку желательно провести скрытно, под обивкой пола автомобиля. Чтоб не занимать прикуриватель, можно самостоятельно дома, при наличии нужных навыков, или в автосервисе подключить питание графического эквалайзера напрямую к бортовой сети машины. Цветомузыка в машину на стекло проста в установке и выглядит оригинально, придавая автомобилю заметность в темное время суток, что способствует безопасности на дороге.

Виды цветомузыки

Печатная плата и детали сборки

Учитывая тот факт, что усилители мощности бывают разные, то есть у каждого свой коэффициент усиления, номиналы резисторов R1, R2, R3 придётся подбирать индивидуально. В связи с этим в процессе настройки необходимо подключить переменные резисторы сопротивлением примерно 10 кОм. После подбора режима работы под конкретный усилитель на печатную плату можно впаять постоянные резисторы.

Вниманию читателей предлагается два варианта сборки цветомузыкальной приставки. Первый – в виде миниатюрной печатной платы с использованием трех переменных резисторов.

В схеме применены транзисторы КТ805АМ с максимальным током коллектора 5А. Их можно заменить ещё более мощными КТ829 с любой буквой, но транзистор придётся развернуть на 180° (база слева). Также следует учесть, что при подключении светодиодных лент с потреблением более 0,5А в каждом канале, транзисторам потребуется дополнительный отвод тепла на радиатор.

В схеме используются полярные конденсаторы на напряжение не ниже 16В следующих номиналов: С1 – 100 мкФ, С2 – 22 мкФ, С3, С5 – 4,7 мкФ, С4 – 47 мкФ, С6 – 1 мкФ. Резисторы R4-R6 мощностью не менее 0,125 Вт и сопротивлением 100 Ом.

Поместить готовую цветомузыкальную приставку можно в обычном пластиковом корпусе, купленном на отделе электротехнических товаров. В таком исполнении устройство защищено от пыли и влаги, а также легко монтируется за приборной панелью авто.
