Подробная схема двигателя змз 406

Описание конструкции ШПГ ЗМЗ 406

Поршни 406 двигателя Заволжского завода изготовлены из особого сплава алюминия. Все поршни имеют углубления на дне. Эти углубления предотвращают столкновение поршней с клапанами при обрыве цепи ГРМ. При сборке двигателя после ремонта, для правильной установки поршней, на их стенке имеется надпись “Перед”. Эта надпись находиться над бобышкой каждого поршня. Поршень нужно ставить так, чтобы эта надпись была впереди по движению машины.

Каждый поршень укомплектован двумя компрессионными и одним маслосъёмным кольцом. Кольца компрессионные выплавлены из чугуна. Поверхность верхнего кольца, та которая взаимодействует со стенками цилиндра, покрыта тонким слоем хрома. Это ускоряет притирку кольца. Поверхность компрессионного кольца расположенного снизу покрыта тонким слоем олова. Внутренняя поверхность этого кольца, имеет проточку. Это кольцо необходимо устанавливать на поршень, протокой вверх, к донышку поршня.

Маслосъёмное кольцо имеет три элемента: два стальных тонких диска и расширитель. Поршень соединяется с шатуном, при помощи пальца поршневого. Конструкция соединения плавающего типа. Другими словами палец свободно перемещается и в поршне, и в головке шатуна. От бокового смещения, палец удерживают два пружинных стопорных кольца, установленные в бобышках поршней.

Шатуны выполненные из кованной стали, имеют стержень двутаврового сечения. В верхней головке шатуна, находиться запрессованная бронзовая втулка. Нижняя головка на шатуне имеет крышку, прикрученную к шатуну двумя болтами. Крышки проходят обработку совместно с шатунами, поэтому менять местами их нельзя. Крышки и шатуны имеют нумерацию, чтобы их не перепутать при сборке. Гайки болтов, крепящие крышку шатуна, обустроены само стопорящейся резьбой, дополнительного стопорения не требуют.

Днище поршней имеет принудительное охлаждение. Для этого, в стержне шатуна и верхней его головке высверлены отверстия. По ним, под давлением, моторная смазка попадает на днище поршня, тем самым охлаждая его. Вес поршня в сборе с шатуном должен быть одинаковым во всех цилиндрах. Допустимая разница 10 граммов. Нижняя головка шатуна, удерживает шатунные тонкостенные подшипники скольжения.

Особенности электронной системы зажигания ЗМЗ 406

Электронное зажигание на моторе ЗМЗ 406 чисто российское изобретение. Электронная начинка полностью унифицирована. Существует несколько версий программного электронного блока. Программное обеспечение устанавливается в зависимости от конкретных технических характеристик.

Так например мотор 4061 10 имеет степень сжатия 8:1, он рассчитан работать на АИ 76. Этому движку требуется программное обеспечение которое будит способствовать работе мотора на этом горючем. Если электронный блок с программным обеспечением для 4061 движка установить на 4063 модель, то двигатель нормально работать не будит. Это говорит о том, что блоки зажигания с программным обеспечением не взаимозаменяемые, например с 4061 на 4062 движок ставить нельзя.

В чём различия карбюраторный и инжекторной системы питания

Изначально был изобретён ДВС с карбюраторной системой питания. За приготовление состава горючей смеси отвечал карбюратор. Позже, был изобретён инжектор. Применение инжекторной системы облегчило запуск двигателя, снизило расход горючего, улучшило динамику мотора. Почему так произошло, в чём разница?

Ответить на этот вопрос можно разобравшись, в процессах, происходящих в карбюраторных и инжекторных силовых агрегатах. Производительность мотора с карбюратором напрямую зависит от числа оборотов коленвала.

Чем выше обороты, тем больше расход горючего и больше выброс вредных веществ. Когда происходит нажатие на педаль газа карбюраторного автомобиля, в карбюраторных увеличивается количество паров бензина. Оно настолько избыточное, что не успевает сгорать, часть догорает в выпускном коллекторе. Тем самым увеличивая расход бензина и содержание вредных веществ, в выхлопных газах.

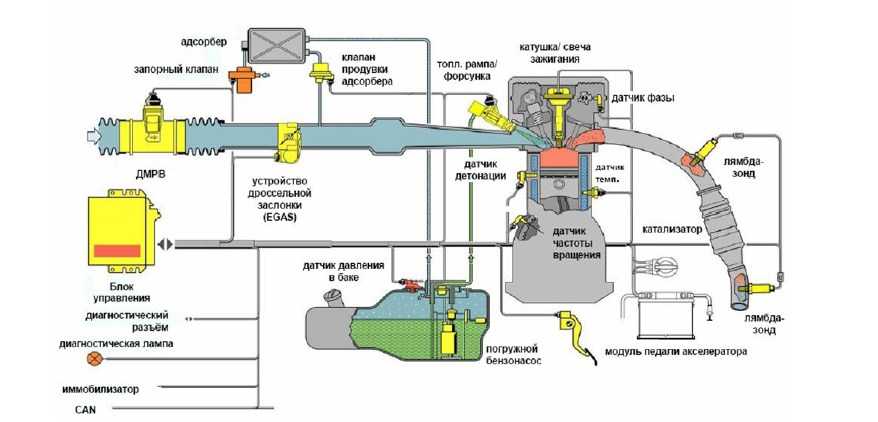

В инжекторном движке все происходит по другому. Любое лёгкое нажатие на акселератор контролирует микропроцессор. Происходит моментальная коррекция необходимого количества топлива, которое впрыскивается непосредственно в камеру сгорания. Четкая коррекция распределённого впрыска, улучшает динамику и приемистость автомобиля, снижает расход горючего и уменьшает количество вредных веществ в выхлопных газах.

Drozdow › Blog › Переборка и доработка двигателя ЗМЗ-406

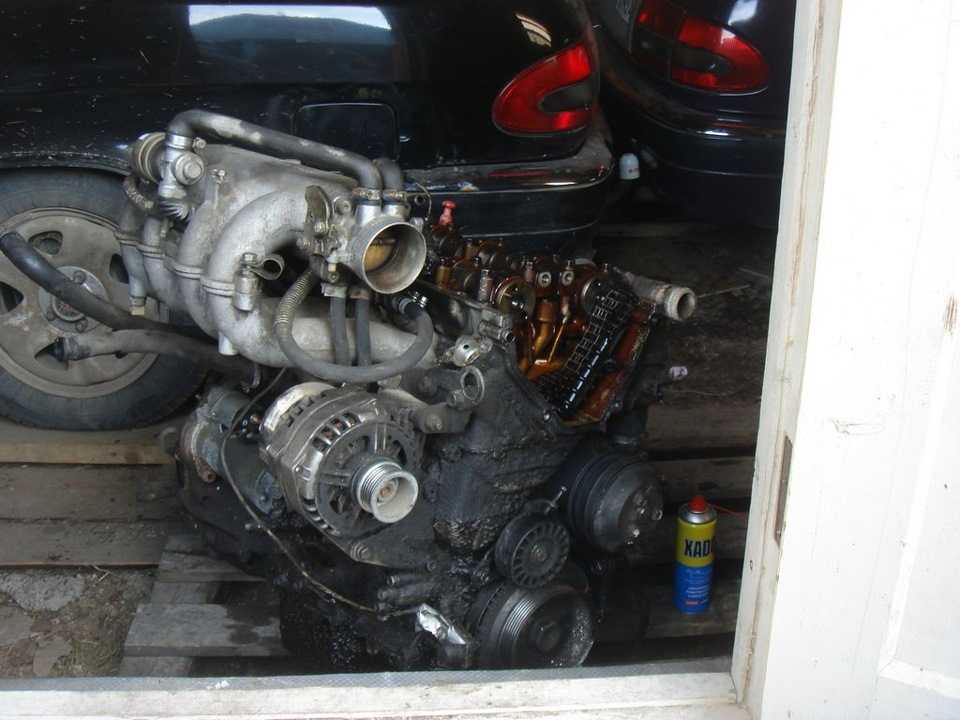

На переборку приехала Волга 2001 года выпуска, с заклинившим на холостых оборотах двигателем. Пробег 66 666 километров, без шуток, мотор остановился именно на такой цифре).Извлекаем сердце клиента из машины

Ставим двигатель на стенд и приступаем к разборке. Снимаем всё навесное, попутно проводя дефектовку всех РТИ, под замену пойдут все шланги и развалившиеся резиночки регулятора холостого хода

Фоток всего процесса нет, но на некоторых моментах, заострю внимание

Прежде чем снять коленвал, спрессовываем звёздочку коленвала, не нужно резать её болгаркой или бить зубилом, всё просто и удобно делаем съёмником

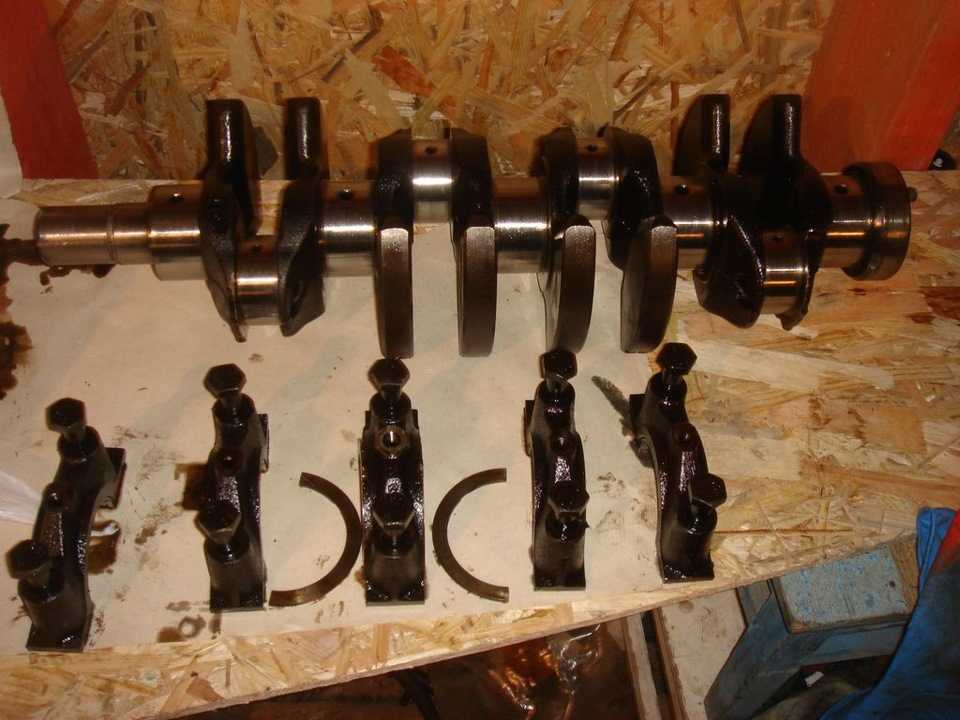

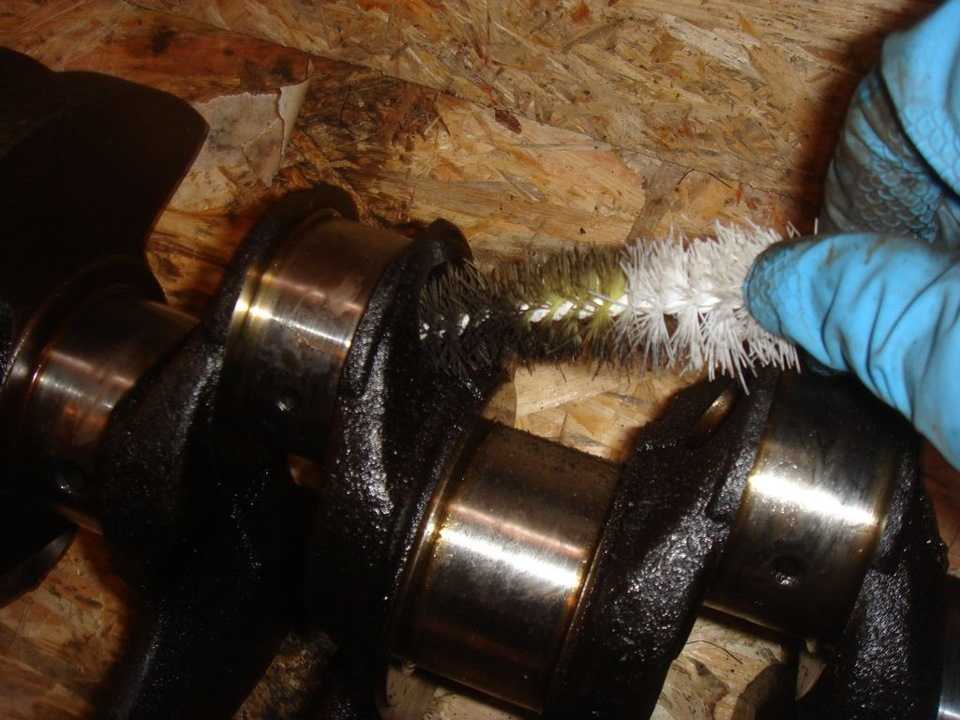

Коленвал был промерян микрометром и установлен на призмы: износ минимальный, биение отсутствует.Приступаем к выкручиванию заглушек масляных каналов и обязательно всё тщательно промываем, вне зависимости от условий эксплуатации и продуваем компрессором.

Пробки собираю на красный фиксатор резьбы и закручиваю моментом 40 Н*м.Покупаем стандартные вкладыши и оставляем коленвал в покое.

Поршни, учитывая довольной малый пробег, в отличном состоянии, задиры отсутствуют износ практически тоже. Отмачиваем в бензине, чистим поршневые канавки, делаем развесовку до грамма, ну не нравится мне заводской допуск в 10 грамм, хотя, надо отдать должное, все поршни с завода укладывались в этот допуск.

Основные неисправности

Двигатель «ЗМЗ-406 Турбо» чаще всего подвержен следующим неисправностям:

• Гидравлические натяжные механизмы цепи ГРМ поддаются заклиниванию. В связи с этим возникает посторонний шум, отсутствие колебаний, дальнейшая деформация башмака, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя заключается в том, что на нем не гнутся клапана.
• Перегрев силовой установки. Подобная проблема – также не редкость. Как правило, такая поломка происходит вследствие забитого радиатора либо выхода из строя термостата. Изначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных пробок в системе.
• Увеличенный расход масла. Чаще всего, мотор «ЗМЗ-406 Турбо КИТ» испытывает данную проблему по причине износа сальников и маслосъемников на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапанов образуется щель, через которую и происходит утечка масла. Для устранения проблемы достаточно снять крышку и обработать поверхность герметиком.

Обслуживание

Схема обслуживания ЗМЗ 406 достаточно простая. Мотор, неприхотливый к расходным материалам. В силовой агрегат помещается 6 литров моторной масла, но для смены потребуется всего лишь 5-5,5 литра. Масляный фильтр подходит, как на Газель, так и на Волгу. Рекомендуемый интервал ТО составляет 15 000 км пробега. Но, для того, чтобы увеличить ресурс, рекомендуется проводить обслуживание на 12 000 км, если транспортное средство эксплуатируется на бензине, и спустя 10 тыс. км — для газа.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000 км — ТО-2: замена масла, масляного фильтра.
4. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

При проведении планового технического обслуживания выполняется замена смазочной жидкости и фильтров. Каждые 65-70 тыс. км необходимо менять ремонтный комплект ГРМ. На ЗМЗ 4062 устанавливается цепь и башмак, а также ведущая и приводная звёздочки.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

ЗМЗ 406 турбо или установка компрессора

Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

• Обладал хорошей динамикой и мощностью;
• Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Характерные неисправности ЗМЗ 406

Гидронатяжитель

На ЗМЗ 406 очень часто из строя выходит гидронатяжитель, обеспечивающий нормальное натяжение цепи ГРМ. Он может заклинить. В результате чего прекращает выполнять свои функции, натяжение цепи не осуществляется. Цепь может растянуться, перескочить и даже разорваться. Единственное что радует в этой ситуации, 406 двигатель не гнёт клапана.

Перегрев двигателя

Перегрев мотора данной модели случается не редко. Обычно причиной неполадки бывает неисправный термостат или забитый радиатор. Если с ними всё в порядке, значит нужно в системе охлаждения найти воздушную пробку.

Пропадает тяга на холостых

Сбои холостого хода, периодически пропадает тяга движка, всё это признак скорого выхода из строя катушки зажигания. Если её срочно не заменить, машина окончательно станет.

Большой расход моторного масла

Здесь может быть несколько причин:

• виной неполадки могут быть залёгшие маслосъёмные кольца;
• пришедшие в негодность сальники клапанов;
• так же, причина может быть в маслоотражателе, обычно масло уходит в щель между пластиной лабиринта и крышкой клапанов. Для решения проблемы, достаточно снять крышку клапанов, намазать герметиком и установить на место.

Троит двигатель

Для устранения проблемы, чтобы исключить возможность прогара клапана, нужно заметить компрессию. Если компрессия во всех цилиндрах одинаковая, то следует проверить свечи. Последней в цепочки неисправностей может быть катушка зажигания.

Стук в двигателе

Двигатель ЗМЗ 406 стучит по причине выхода из строя гидрокомпенсаторов. Их рабочий ресурс составляет около 50 тыс., км., после чего не нужно ждать когда они застучать, а просто установить новые. Если стук движка связан с износом или дефектом ШПГ, это гораздо серьёзнее. Предстоит трудоёмкий капитальный ремонт силового агрегата.

Мотор глохнет и не заводится

Скорее всего виновата электроника: могут пробивать высоковольтные провода, прийти в негодность датчик, указывающий положение коленчатого вала или регулятор ХХ.

В заключении можно с большой уверенностью сказать, что двигатель удачный и надёжный, несмотря на возможные поломки. Мотор в обслуживании не дорогой, запасные детали есть в любом автомобильном магазине, а простота конструкции, позволяет выполнять ремонт своими силами.

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

Износ подшипника направляющего ролика ремня привода навесного оборудования	замена подшипника
Ослабшее крепление демпферного шкива	протяжка болтов
Выработка подшипника помпы	замена расходника
Поломка пружины натяжителя	использование новой пружины
Неисправность подшипника генератора	замена расходника
Осадка пружины клапана	установка новой пружины
Задир клапанного стержня	ремонт ГБЦ
Вытянутая цепь	натяжка или замена
Поломка гидронатяжителя	ремонт узла
Выработка гидротолкателей	замена расходников
Износ цилиндра, ШПГ или вкладышей коленвала	ремонт блока, ГБЦ, поршневой группы

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживания всех острых остатков в отсеке сгорания и на донной части поршня. Для рассматриваемых моторов рекомендуется монтаж прокладки ГБЦ от агрегата 405.22 (Евро-3). Она сделана из цельного металла, является более надежной и тонкой. В результате это позволяет увеличить компрессию и экономичность двигателя.

На следующей стадии выполняется установка распределительных валов с увеличенным перемещением клапана. Для регулярной эксплуатации силовой установки в условиях города, специалисты советуют использовать пару валов типа 30/34.

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Это интересно: От розетки: разновидности электрических предпусковых подогревателей

Возможно, не стоит ставить карбюратор на инжекторное авто

Если на вашем автомобиле установлена инжекторная система подачи топлива, значит, вы владеете более современным транспортом, а установка карбюратора отбросит вас на шаг назад в эволюции автомобилей. Конечно, в карбюраторной системе также есть свои преимущества, но они довольно зыбкие. Тем более, качество нынешнего бензина рассчитано именно на инжекторную подачу топлива. Давайте рассмотрим определенные минусы замены инжектора на карбюратор:

• если вы решили произвести такой процесс, ваш автомобиль может начать потреблять больше бензина;
• карбюратор рискует снизить мощность автомобиля на 5-7 процентов от изначального потенциала;
• агрегат может быть настроен исключительно под прямой впрыск, часть топлива может вылетать в трубу;
• придется отказаться от использования нормальных топливных фильтров, поставив дешевые бочонки под капот;
• потратиться также придется немало — покупка карбюратора, а также других запчастей для реализации процесса затянет на большую сумму.

В плане обслуживания карбюраторы ничуть не дешевле и проще, чем инжекторы. Сегодня прочистка форсунок системы инжектора стоит недорого, так как на каждом СТО есть специальное оборудование для выполнения этих задач. Вы можете считать инжектор неэффективным, нежным и слишком непродуманным агрегатом в вашем автомобиле, но мировая автомобильная промышленность так не считает. Этот узел экономит топлива и позволяет несколько увеличить потенциал двигателя

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

• Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
• Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
• Снижается расход топлива;
• Вы больше не зависите от температуры окружающего воздуха;
• Переоборудование улучшает приемистость силовой установки, особенно на низах;
• Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.

• Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
• Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
• Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
• Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Порядок разборки и снятия двигателя

Прежде всего, подготовьте площадку для дальнейшего раскладывания всех элементов. Места должно быть столько, чтобы вы могли удобно разложить детали по порядку – так обратная сборка мотора пройдет гораздо быстрее и проще. При отсутствии достаточного пространства, помечайте элементы любым другим подходящим способом. Провода отмечайте и снимайте аналогичным образом. Снимите капот и демонтируйте панель стеклоочистителя (так будет удобнее). Для защиты передних крыльев от повреждений, укройте эти элементы подходящим материалом. Разбирать можете в любой удобной для вас последовательности. К примеру, чтобы двигатель было максимально легко вынуть из моторного отсека, можете снять почти все имеющиеся навесные детали. Большинство мастеров предпочитает выполнять разборку, пока не остается лишь блок с поршневой. В отстыковывании насоса гидроусилителя от шлангов необходимости нет – достаточно попросту подвязать его или куда-то положить. Вынув мотор, осмотрите пространство под капотом на предмет повреждений и загрязнений. Вымойте все как можно тщательнее при помощи металлической щетки и керосина либо бензина.

Измерьте чистый блок и коленвал. Может появиться необходимость в расточке. Если вы не имеете соответствующих навыков, лучше отвезите элементы на завод или в специализированную мастерскую – там все проверят и расточат на совесть. Заодно можете отдать спецам маховик и корзинку сцепления. В мастерской проверят маховик на биение и, если это будет нужно, выполнят его торцовку в месте прилегания диска сцепления, после чего сбалансируют в комплексе с корзиной и коленвалом. Для наших любимых ГАЗов такой сервис является очень даже полезным и необходимым. Купите шатунные и коренные вкладыши, кольца и поршни по размерам. Забрав детали с расточки, еще раз промойте их и продуйте. Вооружившись 14-м шестигранником, отвинтите заглушки грязеуловителей, тщательно все там вычистите, после чего верните заглушки обратно. Если не получается открутить заглушки блока и головки (по размерам для них подходит 8-й шестигранник), не пытайтесь сделать это, прилагая большие усилия – можете повредить резьбу. В такой ситуации достаточно продуть по масляным каналам.

Важно

чтобы глухие резьбовые отверстия были полностью освобождены от тосола, масла и различных загрязнений. Обязательно проверьте головку блока цилиндра в отношении особенностей ее прилегания непосредственно к блоку, состояние направляющих и клапанов, замените маслосъемные колпачки. Притирать все имеющиеся клапаны (а их здесь аж 16) – задача не самая веселая. Чтобы облегчить себе участь, можете отвезти головку на завод или в специализированую мастерскую. После завершения всех вышеописанных мероприятий, можете приступать к сборке 406 двигателя.
