Привет всем! В преддверии новых доработок, решил заняться вышедшей из строя ГБЦ. Напомню, что чуть более полугода назад, в сервисе вынесли приговор: большой износ постелей распредвалов, ГБЦ можно выкинуть. Тогда я не стал заморачиваться и нашел другую ГБЦ, а эту отложил в гараж. Теперь дошли руки и до нее. На просторах интернета нашел статью, в которой описывался процесс. Нутромера у меня нет, поэтому работал на ощупь. В чем суть: износ проявляется в виде овализации постели, из за чего вал начинает в ней болтаться. Берем ГБЦ, снимаем постель, вытаскиваем гидрокомпенсаторы, ставим валы на место и прикручиваем. Берем за посадочные места для шестерен и начинаем пошатывать, при большом износе валы имеют очень заметный люфт, при покачивании слышен даже стук. Впускной вал сидел неплохо, а вот выпускной шатался сильно. Достаем заранее купленный диск для болгарки(самый большой) и начинаем понемногу шлифовать как саму плоскость ГБЦ, так и плоскость постели. Шлифуем, собираем без гидриков, проверяем, разбираем, шлифуем и так далее. Я делал так до тех пор, пока впускной вал не стал вращаться заметно туже, на этом я решил прекратить шлифовку. Выпускной вал стал люфтить намного меньше, характерный стук пропал. Что я сделал дальше. Взял датчик давления масла, отломил пластиковый корпус, вытащил внутренности и рассверлил отверстие до 5 мм. Затем приделал к датчику обычный ниппель от автомобильной камеры при помощи холодной сварки. Получаем вот такое приспособление:

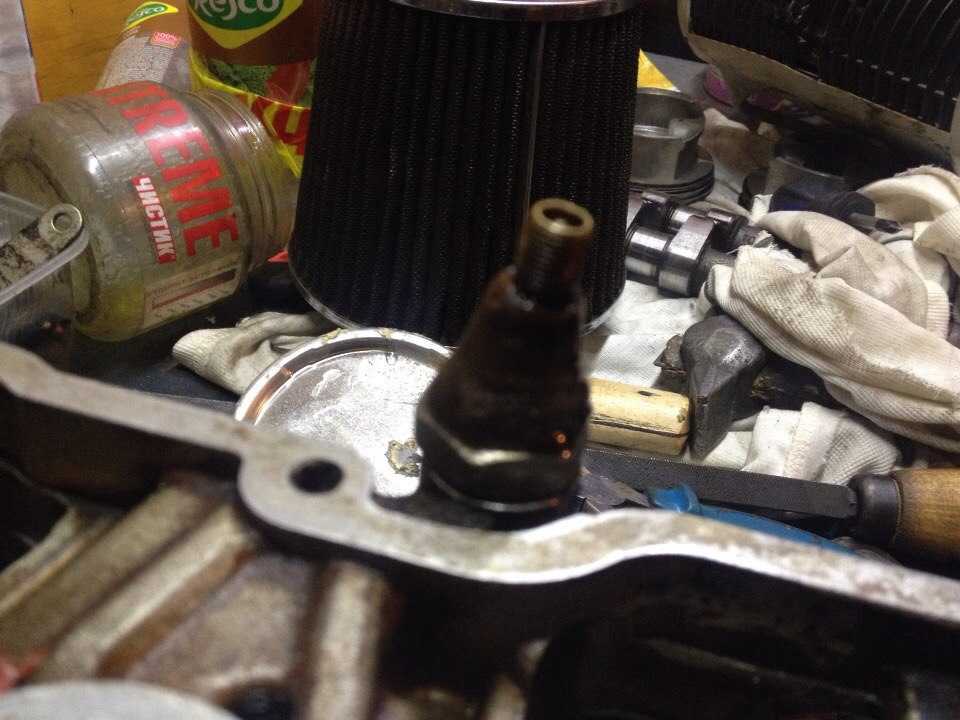

Вкручиваем его на место датчика давления. Далее набираем в шприц 2 раза по 20 кубиков масла и закачиваем через сосок в гбц. Вкручиваем сам клапан в сосок(без него пистолет для подкачки работать не будет), начинаем создавать импровизированное давление в гбц и смотреть, куда пойдет масло. Причиной отсутствия давления было вытекание его по шейкам валов и стекание сразу в поддон, отсюда стук гидрокомпенсаторов и включение сигнальной лампы на панели приборов. Итог работы — по шейкам валов масло уходить перестало. Решено ставить эту гбц на пробу, все будет описано позже.

источник

Почему распредвал приходится менять?

А поводов сломаться у этого ответственного компонента более чем достаточно:

высокая температура, нагнетаемая в малом пространстве ГБЦ;
постоянное давление на всю поверхность вала;
трение боковых поверхностей кулачков о рычаги клапанов (зазоры постоянно растут, геометрия кулачков меняется, рано или поздно приводя к необходимости дефектовки или замены распределительного вала).

Конечно, производители позаботились о том, чтобы даже в таких непростых условиях деталь демонстрировала героическую износостойкость. Большинство распредвалов выполнены из чугуна или усиленной стали. И всё же высокие температуры, постоянное трение, давление в ГБЦ со временем делают своё дело.

Хорошо, когда заботливый водитель следит за процессом и прибывает на замену распредвала своевременно. Это позволяет оптимизировать цену ремонта. Но практика показывает, что чаще критический момент наступает гораздо раньше, чем автолюбитель замечает износ. И тогда к восстановлению вала добавляется замена клапанов, а то и всего блока цилиндров вместе с головкой.

Причины поломки распределительного вала

Причин выхода распределительного вала двигателя из строя всего две, но они в буквальном смысле неотвратимы.

Опыт крупнейших мастерских Москвы показывает, что наиболее частый источник проблемы с распредвалом ГРМ – масло (неправильный выбор по вязкости, недостаточный уровень в баке, нерегулярная замена). На втором месте – передача (ременная или цепная), которая почему-то постоянно норовит то порваться, то соскочить. Встречаются и случаи заводского брака (нарушение геометрии), который ускоряет естественный износ и создаёт благоприятные условия для поломки.

Признаки неисправности распредвала

Понять, что в работе распределительного вала ГРМ что-то идёт не так, очень просто. Прямой, как железный столб, он прямолинеен во всём, и громко «заявляет» о своих неисправностях равномерным отнюдь не убаюкивающим постукиванием где-то рядом с крышкой ГБЦ.

Если Вам показалось, что слышите лишние звуки именно оттуда, проверьте себя: обратите внимание на уровень шумности работы мотора после его прогревания. Стук слегка усилился? Значит, пора искать автомастерскую с доступными ценами на авторемонт

Иногда на фоне звуковых «симптомов» просматриваются и функциональные – без понятных причин падает давление масла в моторе.

Замена распредвала двигателя Renault Logan

Распределительный вал заменяют в следующих случаях:

─упало давление в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительного вала и гнезд подшипников распределительного вала в головке блока цилиндров. При износе гнезд заменяют головку блока в сборе, так как гнезда выполнены непосредственно в ее корпусе;

─стук клапанов, не устраняемый регулировкой зазоров в механизме привода клапанов. Может возникать из-за повышенного износа кулачков распределительного вала вследствие применения некачественного моторного масла или повреждения масляного фильтра.

При сильном износе кулачков распределительного вала одновременно с его заменой часто требуется и замена коромысел клапанов.

В связи с особенностями компоновки моторного отсека автомобиля: Renault Logan снять распределительный вал непосредственно: на автомобиле не представляется возможным. Для этого необходимо, снять головку блока цилиндров.

1.Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

2.Равномерно ослабив затяжку, выверните пять болтов крепления оси коромысел клапанов…

Обратите внимание на то, что болты, имеют разную форму головок. Устанавливайте болты при обратной сборке на прежние места

3. Снимите ось в сборе с коромыслами.	Если не предполагаете заменять коромысла клапанов и их ось, не снимайте коромысла соси, чтобы при сборке установить их на прежние места.
4. Удерживая распределительный вал от проворачивания ключом за шестигранник.	Шестигранник для удерживания выполнен в литье у передней шейки подшипника распределительного вала.
5. Выверните болт крепления зубчатого шкива распределительного вала.	6. Снимите шкив.
7. Поддев отверткой…	8…извлеките из гнезда в головке блока сальник распределительного вала. Сальник распределительного вала при каждом снятии заменяйте новым.
9. На заднем торце головки блока выверните два винта крепления упорного фланца распределительного вала…	10. …и снимите фланец.
11. Аккуратно, стараясь не повредить острыми кромками кулачков рабочие поверхности подшипников, извлеките распределительный вал из постелей головки блока	12. Осмотрите распределительный вал. Поверхности опорных шеек 2 и кулачков 1 должны быть хорошо отполированы и без повреждений, а в проточке а под упорный фланец не должно быть следов чрезмерного износа и забоин. На рабочих поверхностях шеек 2 не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков 1 есть следы заеданий, перегрева, глубокие риски или износ в виде огранки, а также равномерный износ свыше 0,5 мм, замените вал. Тщательно очистите от отложений канал б для подвода масла в средней опорной шейке. Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

13. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала. При его значении более 0,02 мм или несоосности шеек замените вал, так как его правка не допускается:

При установке нового распределительного вала коромысла клапанов рекомендуем заменить новыми.

Перед первым пуском двигателя и для улучшения условий; приработки рекомендуем в моторное масло добавить противозадирную антифрикционную присадку.

14. После установки распределительного вала проверьте его осевой зазор. Если он более 0,15 мм, замените упорный фланец,

15. Установите распределительный вал в головку блока и все снятые детали в порядке, обратном снятию.

16. установите головку блока цилиндров на двигатель (см,Замена прокладки головки блока цилиндров).

Алгоритм замены распредвала ВАЗ 2107, ВАЗ 2106

Демонтировать крышку клапанов головки блока цилиндров. Вам будет также полезно ознакомиться со следующей публикацией: Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров без посторонней помощи.
Установить распредвал в конец сжатия четвертого цилиндра.
Ключом на «13» опустить натяжитель цепи, упереть монтажку в башмак, крепко сжать шток, зафиксировать его гайкой натяжителя цепи. В случае когда сделать это не получается, необходимо демонтировать натяжитель.
Плоской отверткой отогнуть стопорную шайбу болта крепления звездочки распредвала.

Четвертая передача поможет зафиксировать распредвал, избежать его проворачивания.
Ключом на «17» выкрутить крепежный болт звездочки.

Вместе с шайбами, звездочками и цепью извлечь крепежный болт. Цепи при этом лучше соединить со звездочками ниткой, благодаря этому можно избежать перескакивания цепи по зубьям звездочки.

РЕМОНТ ПОСТЕЛЕЙ РАСПРЕДВАЛОВ двигателей EP6

Двигатели EP6 модификации 5FW, которые устанавливались на автомобили Пежо и Ситроен до 2011 года имеют слабое место – изнашивающиеся постели распредвала.

Это связано с тем, что уплотнительные кольца распредвала, которые подают давление в “ваносы” и не дают просочиться маслу наружу, изготавливались из сплава твердого настолько, что постепенно пропиливали дорожки на алюминиевых крышках распредвалов и приводили к потере герметичности системы. Через зазоры начинало просачиваться масло, направляемое регуляторами к поворотным муфтам распредвалов. Валы, соответственно не доверчивались и процессор машины определял это как ошибку регулятора.

Вычислив причину неполадок, французские инженеры заменили стальные кольца распродавала мягкими, полимерными. Поэтому на двигателях EP6 модификации 5FS, выпущенных после 2011 года кольца больше не выпиливают канавки в крышках распредвалов.

Однако ситуация с двигателями, выпущенными до смены колец, со временем только усугубляется. Особенно это касается автолюбителей, меняющих масло не каждые 10 тысяч километров, а через 15-20, уповая на то, что присадки в современных маслах работают намного дольше. И тогда на приборной панели появляется ошибка P0011, сигнализирующая о неправильном положении распредвала.
