Проверка конденсатора трамблера на автомобилях ваз 2105, 2107

Из чего состоит БСЗ и как его установить

Трамблер БСЗ представляет собой специальный датчик-распределитель.

Коммутатор предназначен для прерывания тока в цепи катушки, а сигналы ему подает датчик-распределить или как мы его больше привыкли называть трамблер.

Бесконтактная катушка зажигания используется для преобразования тока низкого напряжения в высокое, дабы обеспечить пробой между электродами свечей зажигания.

Провода и свечи зажигания также идут в комплекте. На свечах для БСЗ используется зазор в 0,7-0,8 мм.

Приступим:

  • На старом трамблере выставляем правильное зажигание.
  • Снимаем крышку с проводами трамблера.
  • Высоковольтный провод отключаем с катушки.
  • Дальше при помощи коротких включений стартера выставляем направление бегунка, расположенного вверху распределителя. Бегунок выставляется ровно перпендикулярно двигателю, а затем коленвал проворачивать уже нельзя.
  • Снимаем старый распределитель.
  • Берем новый и снимаем с него крышку.
  • Вставляем на место старого распределителя.
  • Совмещаем с точками, которые мы наметили на старом трамблере (выставив зажигание).
  • Теперь одеваем новую крышку, а затем провода одеваем на трамблер.
  • Меняем также катушку на новую.
  • Подключаем провода.
  • Устанавливаем коммутатор, желательно к свободному месту между бачком омывателя и левой фарой. Прикручиваем его с помощью обычных саморезах, прежде сделав в отверстия дрелью.
  • Проверяем работу проводов согласно схеме.
  • Заводим двигатель.

Не забываем поменять и свечи. Провода, желательно, ставить хорошие и на этом не экономить. Установив БСЗ, вы сразу же ощутите разницу и вождение автомобиля будет уже только в удовольствие.

Надеемся, что приведенная информация оказалась полезной. Если пошаговая инструкция покажется вам недостаточной, то в сети всегда можно найти описание этого процесса различными способами.

Доброго времени суток, всем автолюбителям! Друзья, вы как никто другой знаете, что буквально каждый водитель и днем, и ночью стремится усовершенствовать собственное транспортное средство. Тюнингу может подвергнуться абсолютно любой узел машины от крышки багажника, на которую мы так любим монтировать популярный во все времена спойлер, до двигателя, чья мощность увеличивается самыми разнообразными способами. Сегодня, мы под микроскопом рассмотрим ни то, ни другое – бесконтактное зажигание. Узнаем принцип его работы, устройство, возможные неисправности, а в финале друзья, вы получите мастер-класс по установке механизма от вашего покорного слуги.

Сразу скажу, данная публикация будет мало чем полезна обладателям новых современных авто ведь бесконтактная система зажигания, установлена абсолютно в каждой такой модели, независимо от марки производителя. Так вот, говорить я буду больше для владельцев некоторых старых иномарок, а также родной отечественной классики. Если вам, уже порядком надоело слушать о различных преимуществах БСЗ и «пускать слюни», самое время приобрести установку. Сомневаетесь актуальна ли она? Поразмышляем вместе…

Как понять, что нужна диагностика прибора

О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.

Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.

Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:. Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя

Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя

Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.

RedPower07 › Блог › Установка бесконтактного электронного зажигания на автомобили Ваз 2101-2107, или просто Классика

-Данная информация будет интересна тому, кто хочет установить у себя на машине бесконтактную систему зажигания.-Внизу представлены фото по порядку объяснения !

+ Что вам понадобится ! +1. Коммутатор :Я рекомендую коммутатор K563.3734 ТУ11 КЖЩГ 023-94 Коммутатор аварийный K562.3734Коммутатор фактически содержит в себе два изделия — основной блок и резервный. Резервный блок позволяет продолжить движение при отказе как основного блока, так и датчика Холла.

2. Свечи :Комплект свечей типа А17ДВР или другой отечественный или зарубежный аналог

3. Катушка зажигания :Катушка зажигания типа 27.3705 с разомкнутым магнитопроводом.

4. Датчик-распределитель зажигания :Бесконтактный трамблер с маркировкой 38.3706. Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется!

5. Жгут проводов !

6. Высоковольтные провода :Из недорогих я рекомендую силиконовые провода TESLA или ЦЕЗАРЬ.

+Если у вас хорошие провода и свечи то их можно не менять +

+ Из инструмента вам понадобится +1. Свечной ключ2. Ключи на 8, 10, 12, 133. Щуп на 0,7-0,8 мм.4. Дрель5. Стробоскоп

1.Меняем свечи на новые, предварительно установив зазор 0,7-0,8 мм.

2.Устанавливаем коммутатор. Наиболее удачное место установки коммутатора на классике, на мой взгляд, показан на картинке.Для этого сверлим 2 дырки и прикручиваем коммутатор к брызговику аварийным коммутатором вверх. Радиатор коммутатора должен, как можно больше по площади соприкасаться с кузовом, для лучшей теплоотдачи. Коммутатор так же можно прикрутить с помощью саморезов.

3. Снимаем крышку трамблёра и поворачиваем коленвал до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра на трамблёре, а метка на шкиве коленчатого вала и средняя метка на крышке механизма газораспределения примерно совпадут. Ключом на 13 отворачиваем старый трамблёр и вынимаем его. Берём новый трамблёр, снимаем с него крышку и, поворачивая шток вращаем его до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра, как на старом трамблёре. Вставляем новый трамблер и слегка наживляем гайку на 13. После этого у вас должно быть примерно так, как показано на рисунках.Далее, поворачивая трамблер вокруг своей оси распологаем его так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране. на картинках показан датчик Холла, а не так, как его надо располагать!)После того как вы установите трамблёр так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране, можете затягивать гайку крепления трамблёра.

4. Меняем катушку зажиганияДля этого отворачиваем сначала старую катушку, не отворачивая от её клемм провода, приворачиваем новую катушку, берём жгут проводов подсоединяем разъёмы к коммутатору и распределителю зажигания. Чёрный провод присоединяем к массе (эта клемма должна иметь очень хороший контакт с кузовом), красный провод подсоединяем к клемме “К” на новой катушке зажигания, так же к этой клемме подсоединяем коричневый провод от тахометра, снятый со старой катушки зажигания. К клемме “Б” на новой катушке зажигания присоединяем синий провод и “голубой с чёрным”, снятый с клеммы “Б” старой катушки зажигания. Следует отметить, что клеммы “К” и “Б” расположены несимметрично на классической катушке и катушке типа 27.3705.

5. Одеваем крышку трамблёра и высоковольтные провода.

+6. Проверяем все крепления и можем заводить машину. Если машина не заводится. Наиболее распространенные причины !1. Неисправен коммутатор.2. Неисправна катушка зажигания3. Неисправен датчик Холла4. Обрыв в жгуте проводов, либо они перепутаны5. Устанавливать трамблёр нужно так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране.6. Сбито зажигание.7. Перепутана установка высоковольтных проводов.8. Перепутана установка проводов на катушке зажигания.9. Неисправные свечи или неправильно установленный зазор.

Если кто то что то не понял есть ссылка на видео :

Принцип работы электронной системы зажигания

Система начинает свою работу с ее подключения к аккумулятору. За это отвечает контактная группа замка зажигания в большинстве современных автомобилях, а в некоторых моделях, оснащенных бесключевым доступом и кнопкой запуска силового агрегата, она включается автоматически, как только водитель нажимает кнопку «Start». В некоторых современных автомобилях системой зажигания можно управлять через мобильный телефон (удаленный запуск ДВС).

За работу СЗ отвечает несколько элементов. Самым главным из них является датчик положения коленвала, который устанавливается в электронных системах инжекторных моторов. О том, что это такое и как он работает, читайте отдельно. Он подает сигнал, в какой момент поршень первого цилиндра выполнит такт сжатия. Этот импульс идет на блок управления (в старых автомобилях эта функция выполняется прерывателем и распределителем), который активирует соответствующую обмотку катушки, отвечающую за образование тока высокого напряжения.

В момент включения схемы напряжение от аккумуляторной батареи поступает на первичную обмотку КЗ. Но чтобы образовалась искра, нужно обеспечить вращение коленчатого вала – только так датчик положения коленвала сможет сформировать импульс для образования высоковольтного пучка энергии. Самостоятельно коленчатый вал не сможет начать вращаться. Для начала работы мотора используется стартер. Подробно о том, как работает этот механизм, рассказывается отдельно.

Стартер принудительно проворачивает коленчатый вал. Вместе с ним всегда вращается и маховик (о разных модификациях и функциях этой детали читайте здесь). На фланце коленвала сделано небольшое отверстие (точнее, отсутствует несколько зубьев). Рядом с этой деталью установлен ДПКВ, который работает по принципу Холла. По прорези на фланце датчик определяет тот момент, когда поршень первого цилиндра окажется в верхней мертвой точке, выполняя такт сжатия.

Импульсы, которые создает ДПКВ, поступают на ЭБУ. На основании алгоритмов, прошитых в микропроцессоре, он определяет оптимальный момент создания искры в каждом отдельном цилиндре. Далее блок управления посылает импульс на воспламенитель. По умолчанию эта часть системы подает на катушку постоянное напряжение в 12 вольт. Как только от эбу поступает сигнал, транзистор воспламенителя закрывается.

В этот момент подача электричества на первичную обмотку КЗ резко прекращается. Это провоцирует электромагнитную индукцию, благодаря которой во вторичной обмотке образуется ток высокого напряжения (до нескольких десятков тысяч вольт). В зависимости от типа системы этот импульс поступает на электронный распределитель, либо сразу идет из катушки на свечу.

В первом случае в схеме СЗ будут присутствовать высоковольтные провода. Если катушка зажигания установлена непосредственно на свече, то вся электрическая магистраль состоит из обычных проводов, которые используются во всей электроцепи бортовой системы автомобиля.

Как только в свечу попадает электричество, между ее электродами образуется разряд, который и зажигает смесь бензина (или газа в случае использования ГБО) и воздуха. Дальше мотор может работать самостоятельно, и в стартере теперь нет необходимости. Электроника (если используется кнопка запуска) самостоятельно отключает стартер. В более простых схемах водителю в этот момент необходимо отпустить ключ, и подпружиненный механизм переведет контактную группу замка зажигания в положение включенной системы.

Как уже было сказано немного ранее, корректировка угла опережения зажигания производится самим блоком управления. В зависимости от модели автомобиля электронная схема может насчитывать разное количество входных датчиков, по импульсам от которых ЭБУ определяет нагрузку на силовой агрегат, скорость вращения коленчатого и распределительного валов, а также другие параметры мотора. Все эти сигналы обрабатываются микропроцессором и активируются соответствующие алгоритмы.

Назначение, принцип работы катушки зажигания

Устройство является наиболее консервативной деталью в бензиновом ДВС. Ее прототип был изобретен в Германии инженером Румкорфом в середине девятнадцатого века. Она заменила магнето в двигателях автомобилей в начале 20-го века.

Основное назначение устройства – преобразование низковольтных электрических импульсов амплитудой около 12 Вольт (напряжение бортовой сети автомобиля) в высоковольтные импульсы амплитудой более 15.000 Вольт. Высокое напряжение необходимо для пробоя рабочей зоны свечи зажигания.

По типу исполнения и схеме зажигания катушки классифицируют:

  •  одиночные;
  •  сдвоенные (строенные, четырехблочные);
  •  индивидуальные.

Устройство катушки зажигания

Одиночные устройства применяются в системах с распределителем зажигания. Сдвоенные используют в четырехцилиндровых ДВС без распределителя. Одна часть формирует высоковольтный импульс на 1-й и 4-й цилиндр, вторая обслуживает 2 и 3-й. Строенные и четырехблочные катушки иногда применяются соответственно в шестицилиндровых и восьмицилиндровых двигателях. В современных автомобилях широкое распространение получили индивидуальные катушки. Они устанавливаются на каждую свечу зажигания индивидуально. Индивидуальная катушка свечи зажигания имеет ряд преимуществ по сравнению с обычными:

  •  отказ одного из устройств не ведет к полному останову двигателя;
  •  более просто организовать схему электронного управления;
  •  отсутствие механического распределителя зажигания делает систему более надежной;
  •  распределение импульсной нагрузки уменьшает токи, способствует увеличению ресурса;
  •  облегчается определение неисправного устройства, которое легко производится компьютерной диагностикой;
  •  в большинстве индивидуальных катушек установлен импульсный усилитель, он управляется малыми сигнальными токами, что уменьшает электрические помехи, увеличивает надежность электрооборудования.

По типу управления подразделяют:

  •  контактные;
  •  электронные;
  •  со встроенным коммутатором (импульсным усилителем).

В контактных бобинах зажигания низковольтный импульс формируется прерывателем. При коммутировании первичной цепи прерывателем в первичной цепи индуцируется импульс электродвижущей силы. Устройство представляет автотрансформатор, который увеличивает амплитуду импульса в N раз, где N – коэффициент трансформации, равный отношению числа витков во вторичной к первичной обмотке. Коэффициент трансформации контактных устройств превышает 1000.

В бесконтактных системах применяют электронные катушки. Их коэффициент трансформации больше, они формируют стабильную искру. При ремонте нельзя взаимозаменять контактные и бесконтактные устройства.

Встроенный коммутатор установлен на большинство индивидуальных катушек, часто устанавливается на сдвоенные. К их недостатку относится более высокая вероятность отказа в связи с наличием электронных комплектующих.

Диагностиканеисправностей коммутатора

В 1991 году появились первые отечественные автомобили, конструкция которых, включала коммутатор зажигания. Это новое техническое решение позволило значительно повысить эффективность системы и улучшить общие показатели КПД. Несмотря на то что первыми серийными моделями, имеющими модернизированную систему пуска мотора, были ВАЗ 2108, коммутаторы устанавливают и на более поздние экземпляры, выпущенные при Советском Союзе. Поскольку конструкция классических автомобилей не предусматривает наличия такого механизма, это усложняет процедуру поиска неисправностей при их возникновении. В большинстве случае для ремонта требуется специальное оборудование. Из-за высокой цены, покупать его для разовых проверок нет смысла. Основными признаками поломок коммутатора могут быть:

Как работает этот компонент

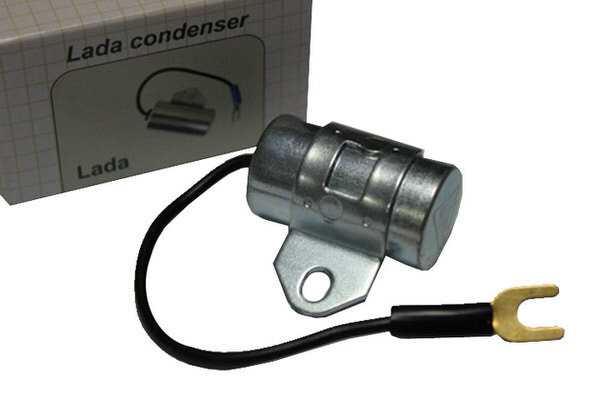

Изделия защищают электронные компоненты от разного рода помех и используются во множестве систем вашей машины. Ключевой функцией приспособления является фильтрация — например, в автоакустике. Без конденсатора музыкальная система будет работать плохо: возникнут посторонние шумы, помехи и изменения громкости. Все это является следствием скачков напряжения в электросети авто.

Конденсаторы есть во многих частях автомобиля. Они играют роль буферов между аккумуляторами и другими электронными приспособлениями. Без такого изделия невозможно функционирование не только акустики, но и контактного механизма в распределителе зажигания.

На фото: схема системы батарейного зажигания с цифровым обозначением компонентов:

  1. Аккумулятор.
  2. Включатель стартера.
  3. Включатель зажигания.
  4. Первичная обмотка.
  5. Вторичная обмотка.
  6. Катушка зажигания.
  7. Распределитель.
  8. Прерыватель.
  9. Конденсатор.
  10. Свеча зажигания.

Значение контактно-транзисторной схемы в развитии автомобиля

В данном случае мы рассмотрели только два начальных этапа на пути развития системы зажигания автомобиля. В дальнейшем она претерпела гораздо более значительные изменения, но контактно-транзисторная схема была первой. Именно на ней были отработаны возможные варианты повышения ее эффективности, в частности, уход от классического, контактного зажигания, и намечены пути развития в сторону использования бесконтактных способов получения искры. Контактно-транзисторная система зажигания оказалась первым шагом, в совершенствовании классического подхода к получению искры на бензиновом ДВС, и явилась закономерным этапом развития автомобиля в целом, и его отдельных узлов в частности.

Причины и устранение неисправностей системы впрыска инжекторного двигателя

Механизм впрыска является элементом топливной системы автомобиля, которая образует топливно-воздушную смесь. В современных автомобилях используется инжекторная система подачи топлива с непосредственным впрыском в цилиндр двигателя. Рассмотрим основные причины неисправности в работе инжектора и варианты их устранения.

Двигатель не запускается

  1. Причины неисправности могут крыться в неполадках электрического топливного насоса, необходимо проверить подачу напряжения к насосу и электрические контакты на достаточную проводимость.
  2. Также возможной причиной может быть отсутствие сигнала от датчиков частоты вращения вала и датчика Холла, соответственно для устранения следует проверить электрические провода, опросить запоминающее устройство для определения неисправностей.
  3. Дефекты предохранителя, реле топливного насоса и дефект клапанных форсунок.

Холодный двигатель плохо запускается или работает неровно.

Скорее всего дело в дефекте датчика температуры. Для исправления нужно проверить датчик температуры охлаждающей жидкости и впускного воздуха.

Двигатель глохнет.

  1. Временные нарушения электрического соединения топливного насоса. Надлежит проверить штекерные разъемы и соединения электрических проводов к топливному насосу, осмотреть предохранитель и места контактов у реле топливного насоса. Потребуется очистить или заменить контакты.
  2. Низкая производительность топливного насоса.
  3. Засор топливного фильтра. Для устранения нужно заменить топливный фильтр.
  4. Дефекты топливного насоса и клапанной форсунки.

Неисправности в работе двигателя на холостом ходу и при переходных процессах.

  1. Негерметичность впускной системы. Для устранения необходимо проверить места уплотнений и соединений во впускной системе.
  2. Негерметичность системы питания. Следует осмотреть все места в зоне двигателя и топливного насоса и подтянуть все соединения.
  3. Неисправность датчика температуры. Необходимо проверить датчик температуры охлаждающей жидкости и впускного воздуха.

Горячий двигатель не запускается.

  1. Источник проблемы может крыться в высоком давлении топлива в системе. Нужно проверить давление топлива и при необходимости заменить регулятор давления.
  2. Возвратный топливопровод между регулятором давления и топливным баком засорен или пережат. Для устранения неработоспособности топливопровод необходимо очистить или заменить.

Установка своими руками и схема подключения

Основные преимущества БСЗ для ВАЗ 2106:

  1. Простота ремонта и обслуживания по сравнению с контактными системами.
  2. Срок службы составляющих деталей значительно выше.
  3. Снижение величины электромагнитных помех, которые связаны с образованием искры на контактных элементах.
  4. Возможность обеспечения более равномерной работы силового агрегата. БСЗ позволяет стабилизировать угол опережения во время езды. Это способствует лучшей экономии горючего.
  5. Увеличенная мощность искры за счет роста пикового напряжения высоковольтных сигналов. Это связано с повышенной разностью потенциалов в электроцепи вторичного тока.
  6. Упрощенный пуск силового агрегата при низких температурах.
  7. Улучшение динамических характеристик транспортного средства.
  8. Горючая смесь в цилиндрах двигателя сгорает лучше. Это способствует снижению величины концентрации угарного газа.

В соответствии с отзывами, можно выделить следующие недостатки бесконтактных систем зажигания для ВАЗ 2106:

  1. Высокая стоимость. Цена полного комплекта составит не меньше двух тысяч рублей.
  2. Слабый контроллер Холла. Этот датчик часто выходит из строя на БСЗ. Рекомендуется возить с собой один запасной контроллер на случай, если проблема застанет в дороге.
  3. Коммутаторный узел имеет ресурс использования, но по факту срок эксплуатации может составить меньше заявленного. Такие механизмы на практике обычно работают по пять лет и больше. Но иногда возможна преждевременная поломка устройства, даже через несколько месяцев после монтажа. Данная проблема характерна для механизмов азиатского производства.
  4. Блок управления БСЗ неразборный, поэтому ремонту в случае поломки он не подлежит, только замене.
  5. Электронные составляющие БСЗ характеризуются высокой чувствительностью к скачкам напряжения, если генераторный узел в автомобиле работает с перебоями. Также возможен выход из строя элементов в результате электромагнитного воздействия.

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

  1. Ключ на 13 — снять и поставить трамблёр
  2. Отвёртка — закрутить саморезы.
  3. Дрель со сверлом по металлу, диаметром для саморезов
  4. Два самореза — прикрутить коммутатор.
  5. Ключи на 10 и 8 — снять и поставить катушку.
  1. Отсоедините минус аккумулятора.
    Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора
  2. Снимите крышку трамблёра с высоковольтными проводами.
    Снятие крышки распределителя зажигания
  3. Отключите высоковольтный провод на катушке.
    Отсоединение провода от катушки зажигания
  4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.
    Так должен быть установлен трамблёр относительно мотора
  5. Сделайте отметку положения трамблёра маркером на двигателе.
    Установка бегунка распределителя зажигания
  6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.
    Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки
  7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.
    Распределитель зажигания необходимо вставить в штатное гнездо
  8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
  9. Закрутите гайку крепления нового распределителя зажигания.
    Крепление распределителя зажигания удерживает гайка
  10. Наденьте крышку трамблёра и подсоедините к ней провода.
    Так устанавлвается крышка на трамблёр
  11. Замените катушку зажигания новой.
    Для новой системы нужна новая катушка
  12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.
    Все соединения должны соответствовать схеме
  13. Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.
    Коммутатор много места под капотом не займёт и его расположение не играет роли
  14. Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Двигатель работает с перебоями на всех оборотах

  1. Повреждение проводов в системе зажигания, ослабление их крепления или окисление наконечников;
  2. Изношенность электродов или замасливание свечей зажигания;
  3. Образование нагара;
  4. В крышке датчика-распределителя поврежден или изношен контактный уголек;
  5. Сильно подгорел центральный контакт ротора датчика-распределителя;
  6. В роторе или крышке датчика-распределителя образовались трещины, прогары или скопилась грязь;
  7. Неисправность коммутатора: на первичной обмотке катушки зажигания изменилась форма импульсов.

Читать далее — Основные неисправности электронной бесконтактной системы зажигания — часть 1.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
