Лучшие способы проверки датчика холла

Признаки неисправности коммутатора

Потеря системой зажигания искры — один из главных симптомов отсутствия исправности коммутатора. Естественно, это сопровождается трудным запуском двигателя, перебоями в его работе. Однако специалисты предупреждают — торопиться с заменой элемента не стоит, ведь подобные признаки присущи также и при других неполадках. К примеру, это же происходит при обрыве ремня ГРМ, повреждении трамблёра или катушки зажигания, слабых контактах соединений проводки и т. д.

Одним словом, проверять коммутатор нужно грамотно. Но как это сделать без квалификации, ведь устройство имеет сложную конструкцию. Есть несколько практичных способов. Первый, это не заморачиваться и установить новый коммутатор. Если проблема исчезнет, значит, всё отлично. Второй способ подразумевает использование контрольной лампы на 12 вольт и стандартного набора ключей.

Далее по инструкции:

  • обесточить аккумулятор;
  • снять управляющий провод «К» с катушки зажигания — он часто бывает выкрашен в коричневый или красный цвет и проложен к главному зажиму коммутатора;
  • на его место установить один конец контрольной лампы, второй — соединить с проводом «К»;
  • подсоединить внешнее питание 12 вольт — аккумулятор;
  • запустить двигатель.

Если лампа начнёт мигать — коммутатор исправен. Обратная ситуация, когда индикатор не подаёт никаких рабочих признаков, укажет на проблемы с устройством. Вряд ли оно полностью испортилось, тогда двигатель не завёлся бы с первого раза.

Признаки неисправности коммутатора точнее можно увидеть на профессиональном оборудовании — специальном стенде. Это даёт возможность не только определить факт работоспособности устройства, но и рассчитать длительность импульсов. Кроме того, специалисты отдельно измеряют напряжение на выходе датчика Холла — норма не более 0,4 В. Также замыкается первый и второй выводы коммутатора при включённом зажигании, чтобы протестировать наличие искры.

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

  • основной распределитель импульсов зажигания — трамблёр;
  • катушка, вырабатывающая высокое напряжение для искры;
  • коммутатор;
  • соединительный шлейф проводов с разъёмами;
  • кабели высокого напряжения с усиленной изоляцией;
  • свечи зажигания.


Вторичная обмотка катушки работает как источник высоковольтных импульсов, направляемых к свечам зажигания

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.


Для аккуратного соединения элементов БСЗ используется готовый жгут проводов с колодками

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

  • вал с площадкой и бегунком на конце;
  • опорная пластина, поворачивающаяся на подшипнике;
  • магнитный датчик Холла;
  • на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.


На бесконтактном трамблёре сохранился вакуум-корректор, соединенный трубкой разрежения с карбюратором

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.


Датчик Холла состоит из двух элементов, между которыми крутится железный экран с прорезями

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

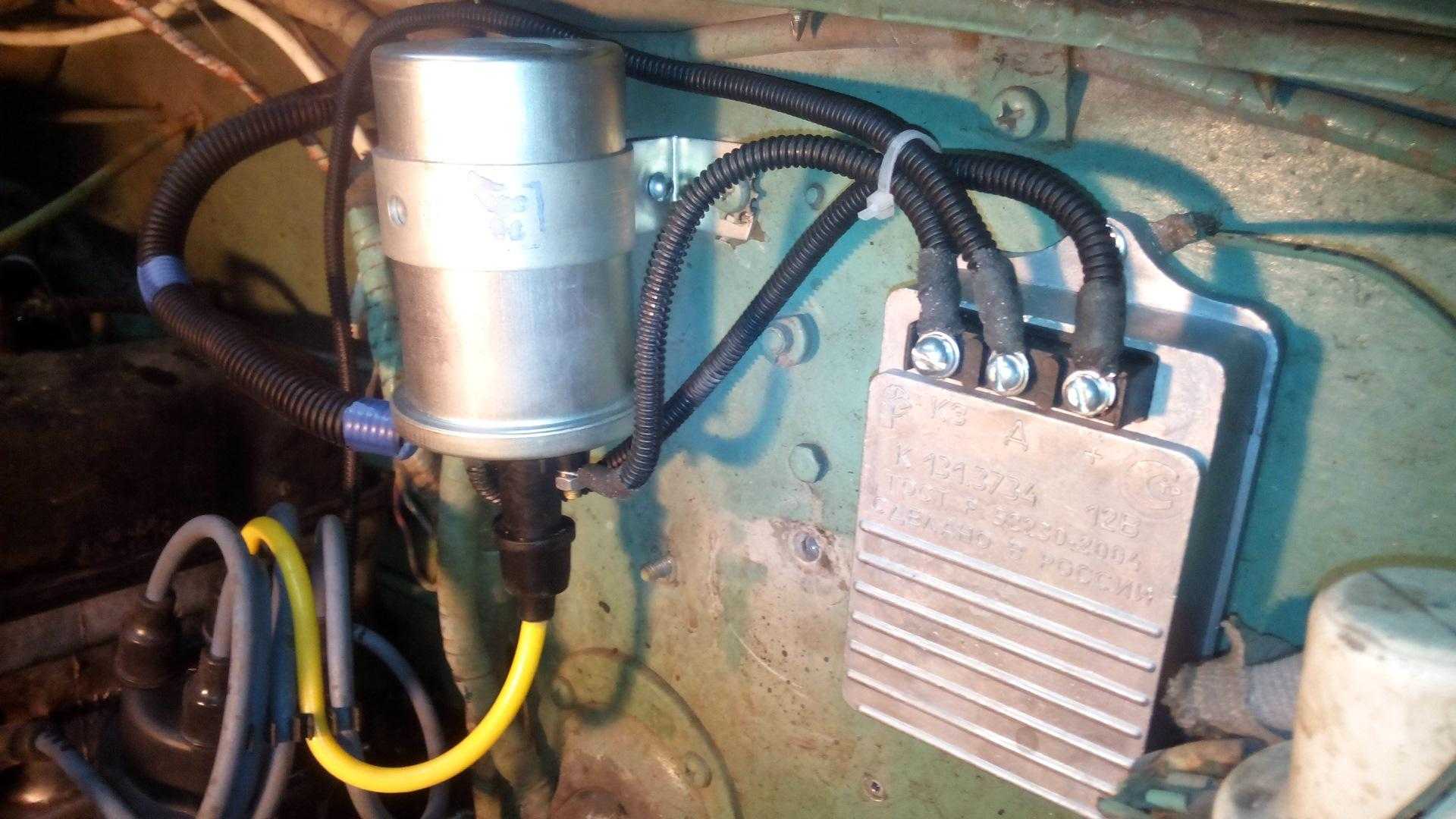

Коммутатор ставится на левом лонжероне «шестёрки» неподалёку от расширительного бачка, ниже располагается катушка

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

  • отдаёт команды транзистору разрывать цепь катушки;
  • создаёт в цепи электромагнитного датчика опорное напряжение;
  • считает обороты двигателя;
  • защищает цепь от высоковольтных импульсов (свыше 24 В);
  • корректирует угол опережения зажигания.


Электронная схема коммутатора прикреплена к алюминиевому радиатору для охлаждения рабочего транзистора

Ремонт автомобильного коммутатора

Как проверить и отремонтировать самому коммутатор?

Если с некоторыми неисправностями на машине можно как-то доехать до пункта ремонта, то с неисправным коммутатором двигатель вообще не заведётся. Некоторые водители часто возят с собой запасной коммутатор. В этой статье рассмотрим принцип работы, некоторые неисправности автомобильного коммутатора и способы его ремонта.

Возможные причины выхода из строя коммутатора

  • Часто коммутатор выходит из строя из-за попадания в него воды. В следствии чего выходит из строя микросхема кр1055хп4 (аналог L497B),
  • Из-за перенапряжения или от времени часто выходит из строя выходной транзистор типа КТ8231А1, КТ8225А, КТ8232А1, КТД8252А, КТД8264А, КТД8267, КТ898А, КТ8127А1 (аналог BU941ZP).

Характеристики некоторых мощных транзисторов, применяемых в коммутаторах.

Наименование Тип корпуса Аналог Структура Рк mах, Вт Uкб max, В Uкэ max, В Uэб max, В Ik max (имп), A h21е
КТ8127А1 ТО-218 (КТ-43) BU941ZT(ZP) NPN 100 1500 700 5 5(7,5) 35
КТ8231А1 ТО-218 (КТ-43) BU941ZT(ZP) NPN 155 350-450 350-500 5 15 300
КТ898А ТО-218 (КТ-43) BU931ZP/BU941ZT(ZP) NPN 125 350 350 15 5 400
BU941ZT(ZP) ТО-218 (КТ-43) NPN 155 350 350 15 15(30) 400

Стенд для проверки автомобильного коммутатора

Для проверки коммутатора собираем вот такой простой стенд как на рисунке ниже. Подключаем вместо катушки лампочку на 12 В.

Немного о датчике Холла

Датчик Холла — магнитоэлектрическое устройство, получившее своё название от фамилии физика Холла, открывшего принцип, на основе которого впоследствии и был создан этот датчик. Попросту говоря — это датчик магнитного поля. Есть два вида датчиков Холла: аналоговые и цифровые.

Аналоговые датчики Холла

Аналоговые датчики Холла – преобразуют индукцию поля в напряжение, величина показанная датчиком зависит от полярности поля и его силы. Но опять же, нужно учитывать расстояние, на котором установлен датчик.

Цифровые датчики Холла

Цифровые датчики определяют наличие, либо же отсутствие поля. То есть, если индукция достигает некого порога — датчик выдаёт присутствие поля в виде некой логической единицы, если порог не достигнут – датчик выдаёт логический ноль. То есть, при слабой индукции и соответственно чувствительности датчика — наличие поля может быть не зафиксировано. Минус такого датчика – наличие зоны нечувствительности между порогами.

Цифровые датчики Холла так же разделены на: биполярные и униполярные. Униполярные – срабатывают при наличии поля определённой полярности и отключаются при снижении индукции поля. Биполярные – реагируют на смену полярности поля, то есть одна полярность – включает датчик, другая – выключает.

Проверка датчика Холла

  1. Измерить напряжение на выходе датчика. Оно должно быть более 0,4 В.
  2. Проверить наличие искры при включении зажигания. Для этого необходимо проводом замкнуть 1 и 2 вывод коммутатора.
  3. Заменить заведомо исправным.

Немного о коммутаторах

В некоторых коммутаторах разный «логический» выход. У одних, например 131,3734-01 — логическая «1», а у других — «0». У кого «1» по умолчанию ( — это когда по умолчанию между контактами «+» и «КЗ» прибор показывает 12 вольт или приближенные к ним ) фактически рискуют спалить катушку в момент когда включено зажигание и не работает двигатель, создавая односторонний потенциал внутри катушки и не разряжая его, тем самым можно ощутить рукой быстрый нагрев катушки. Созданный потенциал начинает разряжаться только при рабочем двигателе. Плюс таких коммутаторов, в том, что можно использовать обычные (родные) катушки для контактного зажигания практически не нарушая старую цепь подключения катушки. Коммутатор в этом случае вставляется в разрыв провода от который шел от контакта прерывателя на катушку. Просто производится замена Трамблера и добавляется коммутатор.

В коммутаторе, например БСЗ 131.3734 соблюдена логика «0» по умолчанию. Если с катушкой комплекта коммутатора 131 3734 вы поставите с логикой «1» по умолчанию, то катушка будет жутко греться. Или же наоборот, на катушку предназначенную для коммутатора с логикой «1», поставите коммутатор 131 3734 — логика «0», то либо не будет искры, либо будет очень слабенькая или вообще можно испортить коммутатор.

Основные элементы коммутатора

Схема коммутатора достаточно простая, но самостоятельное изготовление этого блока бессмысленно, так как готовый вариант купить окажется намного проще. Монтаж должен выполняться максимально грамотно, иначе работа устройства окажется неправильной. Кроме того, при использовании транзисторов нужно тщательно выбирать их по параметрам, а для этого необходимо иметь качественную измерительную аппаратуру. К сожалению, у двух одинаковых полупроводников разброс характеристик может быть очень большим. А это влияет на работу устройства.

Коммутатор ВАЗ, имеющий обозначение 76.3734, состоит из одного основного элемента – контроллера L497. Он создан специально для использования в бесконтактных системах зажигания. Отечественный аналог этого контроллера — КР1055ХП2. Параметры у них практически идентичные, что позволяет использовать любой из контроллеров. Кроме того, эта микросхема позволяет провести подключение тахометра, расположенного на приборной панели автомобиля. Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов. Правда, надежность такого устройства на порядок ниже.

Cхема подключения (распиновка) коммутатора скутера

В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.

Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.

Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.

Данный коммутатор после вскрытия.

Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.

«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.

Датчик — провод идущий с магнитоиндукционного датчика генератора.

160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.

12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Для чего нужен, где находится и как выглядит

Как и было сказано, коммутатор нужен для езды на бензине низко октановых марок. Стоит такое горючее значительно дешевле премиум-сортов. При этом отдача мотора по-прежнему остаётся на высоком уровне за счёт лучшего воспламенения смеси воздуха и топлива. Таким образом, коммутатор — это устройство, содействующее появлению в блоке зажигания продуктивной искры. Его можно считать микрокомпьютером, стимулирующим преобразователь. Естественно, коммутатор должен опираться на какие-то данные. В нашем случае, это сигналы датчика синхронизации.

Конструктивно элемент может совмещаться с ЭБУ. В этом случае он располагается на трамблёре (Ваз 2106, 2107) или рядом с преобразователем — на ЗИЛ ТК102У. Не исключение — вариант нахождения на отдельной металлической площадке. Как правило, это или крыло автомобиля, или перегородка под капотом (Ford). А на немецких Audi коммутатор установлен в моторном отсеке под лобовым стеклом. Для него предусмотрен защитный кожух из влагонепроницаемого материала.

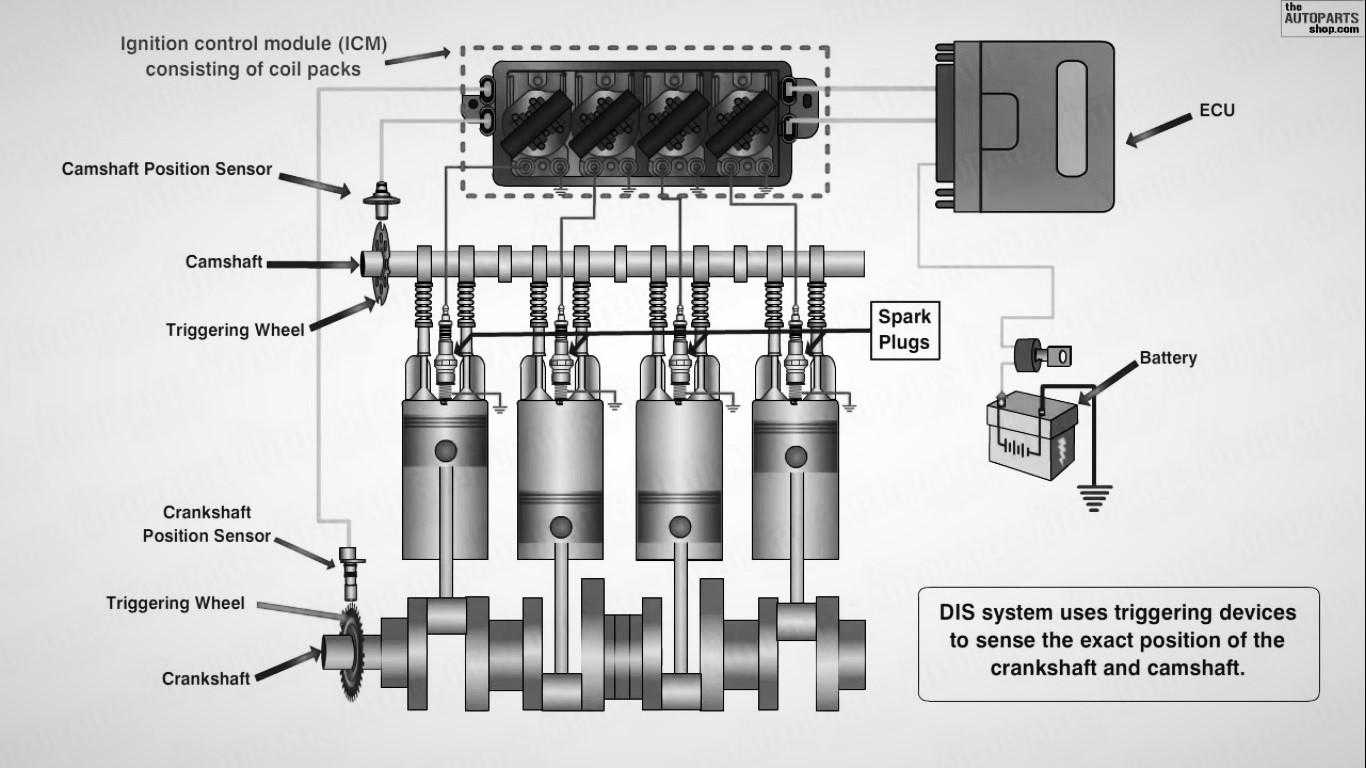

Как оно работает?

Несмотря на то, к какому типу относится та или иная система зажигания, все они имеют несколько общих рабочих этапов, предусматривающих накопление нужного заряда, его высоковольтное преобразование, распределение, образование на свечах искр и возгорание топливной смеси. Любой из них требует слаженной и точной работы, а значит, стоит выбирать только проверенные устройства, доказавшие свою надежность. В этом плане, наилучшим вариантом принято считать электронную систему зажигания, где всем рабочим процессом (подачей искры и ее распределением по свечам) управляет электроника.

Электронная система зажигания – это не отдельный, самостоятельный компонент, а составляющая часть системы управления мотором, которая основывается на работе датчика положения коленвала, датчика, фиксирующего частоту его вращения и датчика массового расхода воздуха. Получив от них нужную информацию, ЭБУ принимает решение касательно момента подачи искры и распределения зажигания. Естественно, в блоке управления уже прописаны определенные команды, выполняющиеся после получения и анализа данных с упомянутых датчиков.

В такой системе воспламенения топливной смеси полностью исключены механические движущиеся части, а благодаря специальным датчикам и особому блоку управления, образование и подача искры проходят намного быстрее и надежнее, нежели у аналогичных систем контактного и бесконтактного типа. Этот факт позволяет улучшить работу мотора, увеличив его мощность и снизив потребление топлива. Более того, нельзя не отметить высокую рабочую надежность устройств данного типа.

Бесконтактное зажигание отличается тем, что не зависит напрямую от размыкания контактов, а главную роль в процессе образования искры здесь выполняет транзисторный коммутатор и специальный датчик. Отсутствие прямой зависимости от качества и чистоты поверхности контактной группы гарантирует более эффективное искрообразование. Однако как и в контактном варианте системы зажигания, здесь также используется прерыватель-распределитель, отвечающий за своевременную передачу тока на свечу зажигания. Рабочий принцип бесконтактной системы предусматривает выполнение некоторых действий.

Когда коленвал двигателя приходит в движение, датчик-распределитель формирует соответствующие импульсы напряжения и направляет их на транзисторный коммутатор, задача которого – создавать импульсы тока в первичной обмотке катушки зажигания. В момент прерывания во вторичной обмотке катушки проходит индуцирование тока высокого напряжения. Он подается на центральный контакт распределителя, а оттуда, посредством проводов высокого напряжения, поступает на свечи зажигания. Последние и осуществляют воспламенение топливовоздушной смеси.

В случае увеличения оборотов коленвала, за регулировку угла опережения зажигания отвечает центробежный регулятор, а при изменении нагрузки на силовой агрегат эта задача возлагается на вакуумный регулятор опережения зажигания.

Принцип работы контактного зажигания несколько отличается от вариантов, приведенных выше. Когда контакт прерывателя пребывает в замкнутом состоянии, ток низкого напряжения проходит по первичной обмотке катушки. В процессе их размыкания, во второй катушке происходит индуцирование тока высокого напряжения, и, посредством высоковольтных проводов, он передается на крышку распределителя, после чего расходится по свечам зажигания с определенным углом опережения зажигания.

Как только обороты коленвала увеличиваются, возрастают и обороты вала прерывателя-распределителя, вследствие чего грузики центробежного регулятора начинают расходиться, перемещая подвижную пластину вместе с кулачками прерывателя. Это приводит к тому, что размыкание контактов происходит несколько раньше, из-за чего увеличивается угол опережения зажигания. С уменьшением оборотов коленвала угол опережения зажигания тоже уменьшается.

Более модернизированным типом контактной системы является ее контактно-транзисторный вариант. Он отличается наличием транзисторного коммутатора в цепи первичной обмотки катушки, управление которым выполняется посредством контактов прерывателя. За счет его использования удалось добиться снижения силы тока в цепи первичной обмотки, что положительно сказалось на длительности эксплуатации контактов прерывателя.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

  • Аккуммуляторная батарея;
  • Коммутатор;
  • Свечи зажигания;
  • Датчика распределитель;
  • Высоковольтные и низковольтные провода;
  • Катушка зажигания;
  • Дополнительное стартерное реле;
  • Добавочный и помехоподавляющий резистор;
  • Указатель тока;
  • Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

  • Сопоставление момента возникновения искры и работы двигателя;
  • Достаточная мощность искры;
  • Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

  • Датчик-распределитель;
  • Токоразносная пластина (бегунок);
  • Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

  • Правильно отрегулирован зазор между электродами свечи;
  • Исправная катушка зажигания;
  • Нужная форма импульсов коммутатора;
  • Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Чем бесконтактное лучше контактного зажигания

По себе знаю, водителю что-то новое дается ой как не просто, многим гораздо легче возиться со старыми трамблерами, менять эту чертову «контактную группу», иногда даже в дороге. Могу понять, сегодня, не каждый сможет выкинуть на собственное авто порядка 2-3 тысяч рублей (Вазовский комплект), особенно если машина хорошо функционирует. Хотя с другой стороны не такие уж это и большие деньги на любимую «ласточку», причем вложение это – одноразовое! Поверьте, бояться не чего! Не зря ведь, на каждой втором автомобиле, установлена именно бесконтактная система зажигания.

Для того чтобы окончательно убедить старых «водил» консервативных взглядов в преимуществе бесконтактной системы над контактной, нужно просто сравнить их между собой. Таким образом мы и узнаемкакое зажигание лучше, проведем две параллели на фоне достоинств БСЗ.

Преимущества БСЗ

  1. Простой монтаж и настройка
    – в старых же системах, процедура корректировки нужного зазора у контактов, давалась далеко не каждому водителю.
  2. Надежность в работе
    – тут в противовес добавить что-то сложно ведь контактную систему, «лихорадит» довольно часто.
  3. Отличные пусковые качества
    – благодаря тому, что ток, который подается на первичную обмотку катушки зажигания, исходит от полупроводникового коммутатора, что в свою очередь позволяет значительно повысить энергию искры, напряжение на вторичной обмотке той же катушки, может достигать 10 кВ. Все это в сумме, ну очень помогает в наши холодные зимы.
  4. Более высокая мощность
    – заменивший контактную группу электромагнитный импульсный создатель (использует в своей работе эффект Холла), демонстрирует отличную эффективность. В паре с электронным коммутатором, назначение которого в своевременном запирании или отпирании транзистора на выходе, механизм работает четко и стабильно при любых оборотах силового агрегата.
  5. Экономия
    – на 100 км, до одного литра топлива!
  6. Низкое энергопотребление
    – нагрузка на аккумулятор существенно снижается даже при включенном зажигании, ведь элетроблок, требует питание только после начала вращения вала.

Обратите внимание: БСЗ для инжекторных и карбюраторных моторов может отличаться. Если и этого мало, так же отмечу редкую потребность в обслуживании бесконтактного зажигания. Производитель, требует смазывать вал трамблера каждые 10000 километром и это в принципе единственное замечание от автозавода

Чем отличаются ясно, скажу и о слабом месте в бесконтактной системе – это коммутаторы, которые чаще других деталей выходят из строя

Производитель, требует смазывать вал трамблера каждые 10000 километром и это в принципе единственное замечание от автозавода. Чем отличаются ясно, скажу и о слабом месте в бесконтактной системе – это коммутаторы, которые чаще других деталей выходят из строя

Если и этого мало, так же отмечу редкую потребность в обслуживании бесконтактного зажигания. Производитель, требует смазывать вал трамблера каждые 10000 километром и это в принципе единственное замечание от автозавода. Чем отличаются ясно, скажу и о слабом месте в бесконтактной системе – это коммутаторы, которые чаще других деталей выходят из строя.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Типы коммутаторов

Из всего разнообразия данного вида приборов для авто и мототехники предназначены следующие:

  • устройство, которое имеет высоковольтный встроенный генератор – DC CDI;
  • коммутатор, что работает только в присутствии дополнительного источника высокого напряжения – AC CDI;
  • катушка-коммутатор.

Смотреть галерею

Коммутаторы DC-типа являются самыми применяемыми из-за легкого подключения, они имеют на корпусе лишь четыре контакта: датчик Холла, минус, плюс, катушка зажигания.

Данные приборы имеют широкий модельный ряд:

  • без ограничителя максимального числа оборотов или с ним;
  • с возможностью изменять фазы опережения зажигания;
  • для различных нужд — наличие дополнительных контактных групп.

Коммутаторы АС-типа отличаются от первых тем, что им не нужно постоянное наличие напряжения, и подключаются они несколько сложнее. Также они имеют очень маленькие размеры и, следовательно, более простую конструкцию. В силу этого они не обладают ограничителем максимального числа оборотов, что снижает безопасность использования техники.

Коммутаторы-катушки представляют собой самый интересный, слабоизученный и малораспространенный вид. Они соединяют в себе катушку зажигания и коммутирующий элемент, а также не оснащены датчиком Холла.

Принцип их действия заключается в прерывании тока, который протекает через высоковольтный трансформатор с низковольтной намоткой-катушкой. Само прерывание осуществляется контактным выключателем, что приводится в действие с помощью вала распределителя зажигания.

Система с механическим прерывателем имеет следующие недостатки:

  1. Из-за слишком высокого тока, протекающего в первичной обмотке катушки, в прерывателе часто вырабатывается искра, которая приводит к порче контактов: они оплавляются и обгорают.
  2. В холодное и сырое время года контакты подвергаются электрохимической эрозии.
  3. Высокий ток в контактах прерывателя приводит к тому, что продолжительность разряда искры зажигания является кратковременной, это приводит к некачественному поджиганию топлива и нестабильной работе двигателя на низких оборотах. Следовательно, требуются затраты на обогащенную смесь.

Устранение этих недостатков стало возможным с появлением высоковольтных транзисторов высокой мощности и созданием бесконтактных систем электронного зажигания.

Некоторые водители пытаются улучшить технические характеристики транспортного средства путем замены контактной системы зажигания бесконтактной от новой модели. Это затратно и трудоемко, ведь требуется поменять систему зажигания полностью и приобрести электронный коммутатор. Кроме того, не всегда удается найти подходящий к старому новый вариант коммутации зажигания.

Несмотря на это, даже если между катушкой зажигания и контактным прерывателем подключить простой коммутатор на мощном транзисторе, можно заметно повысить качество системы контактного зажигания автомобиля:

  • перестанут оплавляться контакты прерывателя из-за уменьшения тока;
  • продолжительность заряда искры увеличится примерно вдвое, что вызовет лучшее поджигание горючего;
  • систему всегда можно вернуть к первоначальному варианту простой перекоммутацией провода в случае поломки коммутатора на транзисторе.

Структура и функции БСЗ

При включении зажигания (2) подается напряжение питания на первичную обмотку катушки зажигания (3). Через первичную обмотку проходит ток, как только коммутатор (4) получит сигнал с датчика зажигания (5), ток первичной обмотки прерывается. Клемма 1 катушки зажигания по средством коммутатора соединяется с массой. Во вторичной обмотке индуцируется высокое напряжение более 20 кВ.

Вторичное напряжение системы зажигания через клемму 4 катушки зажигания передается на датчик-распределитель на соответствующий цилиндр и свечу зажигания.

Блок управления определяет частоту вращения коленчатого вала (сигналы датчика) и на ее основании управляет временем накопления тока первичной обмотки катушки зажигания (длительностью открытого состояния выходного транзистора или тиристора системы зажигания) и его величиной. В соответствии с частотой вращения и напряжением аккумуляторной батареи, незадолго до появления искры зажигания устанавливается заданное значение первичного тока, то есть при увеличении частоты вращения длительность протекания тока увеличивается так же, как при уменьшении напряжения аккумуляторной батареи.

При включенном зажигании и неработающем двигателе (отсутствие сигнала датчика) через некоторое время (как правило, через одну секунду) отключается ток первичной обмотки катушки зажигания. Как только блок управления получит сигнал датчика (например, при запуске), он снова переходит в рабочее состояние.

Для адаптации момента зажигания к разным состояниям нагрузки регулировка осуществляется так же, как и в контактных системах зажигания, механическим способом посредством мембранного механизма вакуумного регулятора, а также центробежного регулятора. В результате сигнал датчика (и вместе с ним момент зажигания) изменяется в зависимости от оборотов и нагрузке двигателя.

Индуктивное формирование сигнала в бесконтактной транзисторной системе зажигания накоплением энергии в индуктивности

В результате вращения ротора датчика управляющих импульсов изменяется магнитное поле и в индукционной обмотке (статоре) создается представленное на рисунке а, б переменное напряжение. При этом напряжение увеличивается по мере приближения зубцов ротора к зубцам статора. Положительный полупериод напряжения достигает своего максимального значения, когда расстояние между зубцами статора и ротора минимальное. При увеличении расстояния магнитный поток резко меняет свое направление и напряжение становится отрицательным.

В этот момент времени (tz) в результате прерывания первинного тока коммутатором инициируется процесс зажигания.

Количество зубцов ротора и статора в большинстве случаев соответствует количеству цилиндров. В этом случае ротор вращается с уменьшенной вдове частотой вращения коленчатого вала. Пиковое напряжение (± U) при низкой частоте вращения составляет прибл. 0,5 В, при высокой — прибл. до 100 В.

Момент зажигания можно проконтролировать только при работающем двигателе, поскольку без вращения ротора изменение магнитного поля не происходит и в результате не создается сигнал.
