Замена поршня: когда и как ее проводить?

Нюансы проведения работ

Если разобрать двигатель не сложно, то при сборке необходимо многое учитывать:

  • все прокладки, которые снимаются, обязательно заменяются (прокладки ГБЦ, коллекторов, поддона, клапанной крышки);
  • при сборке привода ГРМ нужно все выставлять по меткам;
  • затяжка болтов крепления ГБЦ должна осуществляться со строго заданным моментом, поэтому без динамометрического ключа не обойтись;
  • не допускается перепутывание мест установки поршней и шатунных крышек;
  • заливать лучше новые технические жидкости, а не использовать слитые с двигателя.

При сборке особое внимание уделяем затяжке крепежных элементов, поэтому после установки каждого снятого элемента проверяем надежность затягивания болтов и гаек. После замены проводим обкатку двигателя, чтобы новые элементы притёрлись

После замены проводим обкатку двигателя, чтобы новые элементы притёрлись.

Детали и расходники:

  • Маслянный фильтр
  • Моторное масло
  • Ветошь

Инструменты:

  • Гаечный ключ торцевой трубчатый 13 мм
  • Оправка для запрессовки поршневой пальца
  • Оправка для сжатия поршневых колец
  • Молоток
  • Съемник поршневых колец
  • Щуп плоский
  • Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

  • 820-900 об/мин — 2 минуты;
  • 1000 об/мин — 3 минуты;
  • 1500 об/мин — 4 минуты;
  • 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта

Детали и расходники:

  • Маслянный фильтр
  • Моторное масло
  • Ветошь

Инструменты:

  • Гаечный ключ торцевой трубчатый 13 мм
  • Оправка для запрессовки поршневой пальца
  • Оправка для сжатия поршневых колец
  • Молоток
  • Съемник поршневых колец
  • Щуп плоский
  • Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

  • 820-900 об/мин — 2 минуты;
  • 1000 об/мин — 3 минуты;
  • 1500 об/мин — 4 минуты;
  • 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта

Неисправности ЦПГ и их диагностика

Даже грамотная эксплуатация автомобиля не гарантирует, что со временем не возникнет проблем с его цилиндро-поршневой группой.

О неисправностях деталей ЦПГ свидетельствует увеличение расхода масла, ухудшение пусковых качеств двигателя, снижение его мощности, появление каких-либо посторонних шумов при работе. Эти моменты нельзя игнорировать, так как стоимость ремонта цилиндро-поршневой группы иногда равна стоимости автомобиля в целом.

Под влиянием очень высоких нагрузок и температур:

  • На рабочих поверхностях цилиндров появляются трещины, сколы, пробоины
  • Посадочные места под гильзу деформируются
  • Днища поршней оплавляются и прогорают
  • Поршневые кольца разрушаются, закоксовываются, залегают
  • На теле поршней возникают различные повреждения
  • Зазоры между поршнем и цилиндром сужаются, вследствие чего на юбках появляются задиры
  • Наблюдается общий износ цилиндров и поршней

Перечисленные неисправности цилиндро-поршневой группы неизбежны при перегреве двигателя. Он может возникнуть из-за нарушения герметичности системы охлаждения, отказа термостата или помпы, сбоев в работе вентилятора охлаждения радиатора, поломки самого радиатора или его датчика.

Точно определить состояние цилиндров и поршней можно с помощью специализированной диагностики самой ЦПГ (при полной разборке двигателя) или других автомобильных систем (например, воздушного фильтра).

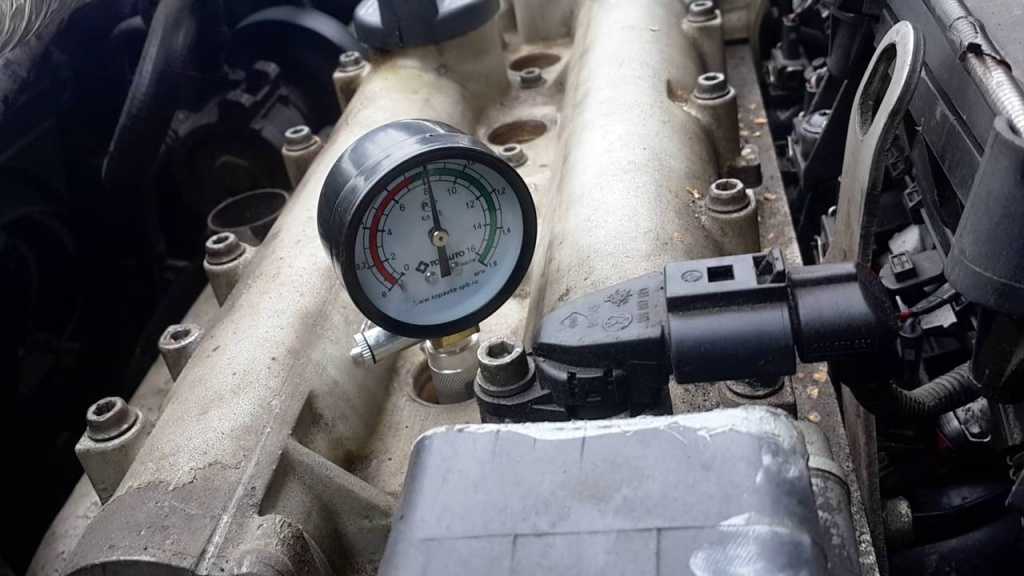

В ходе сервисных работ измеряется компрессия в цилиндрах ДВС, берутся пробы картерного масла и пр. Все это помогает оценить исправность работы цилиндро-поршневой группы.

Ремонт цилиндро-поршневой группы двигателя включает замену маслосъемных и компрессионных колец, установку новых поршней, шатунов, восстановление (расточку) цилиндров.

Степень износа последних определяется с помощью индикаторного нутрометра. Трещины и сколы на стенках устраняются эпоксидными пастами или путем сварки.

Новые поршни – с нужным диаметром и массой – подбирают к гильзам, а поршневые пальцы – к поршням и втулкам верхних головок шатунов. Шатуны предварительно проверяют и при необходимости восстанавливают.

Залегание или износ – когда пора проверить состояние колец?

Как видно, условия работы поршневых колпачков и колец нелегкие и поэтому естественного износа не избежать. Обычно комплекта хватает на 150 тысяч километров, хотя некоторые автовладельцы утверждают, что их двигатели проходят и по 500 тыс. км. Но о таких показателях можно говорить только при правильной эксплуатации автомобиля, в противном случае задуматься о ремонте движка придется намного раньше. Использование некачественного либо неподходящего масла и его несвоевременная замена негативно скажется на состоянии колец, что приблизит их залегание. Кроме того, необходимо следить за состоянием воздушного фильтра, особенно если приходится постоянно ездить по сильно запыленной местности. Немаловажна и исправность топливного фильтра.

Желательно не перегревать и не перегружать сам двигатель. Образование нагара в поршневых канавках приводит к залеганию маслосъемных колец. В этом случае поршень недостаточно плотно прилегает к цилиндру и автомобиль не может развивать необходимую мощность. Можно максимально отсрочить залегание маслосъемного кольца. Избегайте кратковременных поездок в зимнее время, так как движок не успевает прогреться до нужной температуры. Очень опасно в этот период давать и чрезмерные нагрузки. Если в системе не будет достаточно смазки, произойдет перегрев. Он приведет к заклиниванию и образованию на поверхностях поршня и цилиндра различных дефектов. В результате колпачки могут полностью испортиться, либо разрушатся перегородки между канавками. Опасны для автомобиля и постоянные простои в городских пробках.

Определить необходимость ремонта либо замены можно по следующим признакам износа маслосъемных колец. Значительно увеличится расход масла, может появляться сизый дым – во время начала движения после кратковременной остановки, например, на светофорах. Кроме того, тревожные признаки износа – протечки и испарения масла через уплотнительные прокладки, сальники (колпачки) и в прочих местах

Обратите внимание на цвет этой жидкости, если вы ее только поменяли, а она почернела, то замена уплотнителей неизбежна. Еще следует проверить свечи, они должны быть чистыми, в противном случае придется обращаться на СТО либо проводить ремонтные работы самостоятельно

Итак, если вы обнаружили у своего авто какие-либо признаки износа, то нужно проверять маслосъемные кольца. Диагностика колпачков проводится достаточно просто. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление картерных повышено, то дело в износе колпачков.

Признаки неисправности поршневой группы

Бережная эксплуатация и своевременное техобслуживание обеспечивают долгую, бесперебойную работу двигателя, но у каждого мотора есть свой ресурс, и со временем от постоянного трения детали изнашиваются.

Как правильно эксплуатировать двигатель автомобиля читайте тут https://autotopik.ru/sovet/858-kak-pravilno-ekspluatirovat-dvigatel.html.

В процессе эксплуатации износу подвергаются поршневые кольца (ПК) и внутренние стенки цилиндров, от постоянной нагрузки лопаются перегородки поршней.

Основные признаки неисправной ЦПГ следующие:

  • пропала динамика автомобиля, нет нормальной тяги;
  • в двигателе появился металлический стук, который увеличивается под нагрузкой;
  • из выхлопной трубы появляется белый или сизый дым;
  • масло расходуется свыше положенной нормы, его приходится постоянно подливать.

Видео «Установка поршневых колец»

В этом видео показан процесс установки деталей поршневой: как установить и на что обратить внимание. Не только старым машинам необходима замена колец на поршне двигателя

Такой вопрос может коснуться и автовладельцев, чьи машины имеют довольно небольшой пробег. Сегодня мы рассмотрим процесс замены поршневых колец на ВАЗ-2109

Не только старым машинам необходима замена колец на поршне двигателя. Такой вопрос может коснуться и автовладельцев, чьи машины имеют довольно небольшой пробег. Сегодня мы рассмотрим процесс замены поршневых колец на ВАЗ-2109.

Удаление из цилиндра поршня с шатуном

Главных функций у этих деталей всего три. Кольцами в первую очередь уплотняется камера сгорания, производится регулировка расхода смазки, а также улучшается теплопередача через стенку цилиндра. Но как узнать, что замена поршневых колец ВАЗ-2109 необходима, что настал этот момент? Определить проще всего это можно по падению уровня компрессии в цилиндрах и значительному росту потребления масла вашим авто. Но в первую очередь следует произвести замер компрессии в сухих цилиндрах, а потом с залитым из крышки от бутылочки маслом. После этого выполняем сравнение полученных нами результатов. Если показатели, полученные при сухих цилиндрах, окажутся ниже (меньше), то это означает лишь одно – требуется проведение замены поршневых колец

При обратных показателях проблема с кольцами исключается, а внимание следует переключить на клапана и колпачки. Возможно также залегание поршневых колец в случае использования масла низкого сорта

Как правило, такое можно наблюдать в автомобилях с давно не эксплуатировавшимися двигателями или же эксплуатировавшимися лишь на коротких расстояниях.

Удаление расширителя масляного кольца

Выполнить раскоксовку колец можно путем выкручивания свечей и заливанием в цилиндры керосина на ночь – это поможет избежать разрыхления нагара. Кроме того, продается большое количество разного рода средств оказывающих помощь в борьбе с залеганием колец, без необходимости в замене масла в моторе авто. Из лучших среди подобных средств можно о и «Лавр». Выбор самих колец в магазине также необходимо выполнять внимательно по причине большого количества фирм производящих кольца для поршней, среди которых существует немало подделок. Сделав свой выбор и приобретя новые кольца на поршень двигателя ВАЗа 2109, следующим шагом становится их подгонка под цилиндр. Для замера зазора устанавливаем в цилиндр кольцо, придавливаем поршнем сверху и, используя щуп, замеряем зазор, который должен составлять 0,25-0,45 миллиметров, а предельно допустимо – 1 миллиметр. В случае большего зазора нужно будет поменять такое кольцо. Если же зазор меньше – кольцо подтачиваем, используя для этого надфиль. Подгон каждого кольца делаем в соответствии с тем цилиндром, в котором оно будет функционировать. После получения необходимого нам размера зазора начинаем устанавливать кольца.

Для проведения правильной установки колец на поршни мотора ВАЗа 2109 можно воспользоваться двумя проверенными временем способами. При первом используются металлические пластинки, которые нужно нарезать из металла, толщина которого должна быть от 0,3 и до 0,5 миллиметров. Данные пластинки заводятся прямо под кольцо, которое затем аккуратно подводится к требуемой канавке. Теперь пластинки можно вытянуть и кольцо окажется на своем месте. При втором способе установку поршневого кольца будем делать, разжимая его двумя пальцами

Здесь важно не перестараться при разжимании кольца, чтобы не дать ему лопнуть и не обращаться за приобретением нового в магазин. Если опыта в установке колец на поршень двигателя мало или же не имеется вовсе, будет удобным и более простым именно первый вариант установки

Кстати, производителями отличных поршневых колец являются и «SM», поэтому их продукция будет достойна внимания благодаря соответствию стоимости и качества. Весь процесс по замене колец на поршнях двигателя ВАЗа 2109 весьма трудоемкий и затратный по времени, соответственно нужно будет каждому самому принять решение о готовности к самостоятельной замене колец или обращению за данной операцией в автосервис.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Снижение работоспособности автомобиля может быть из-за многих факторов. Поэтому и «лечение» такой болезни необходимо подбирать правильно. Существенным фактором является уровень компрессии в камерах сгорания блока цилиндров. Для такого диагноза подойдет замена поршневых колец.

Дополнительными признаками послужат угар моторного масла и снижение экономичности при расходе топлива автомобиля. Более точную картину даст замер компрессии с помощью специальных приборов.

Что представляют собой цилиндр и поршень?

В двигателях современных автомобилей от 2 до 16 цилиндров, объединенных в единый прочный корпус – блок цилиндров. Количество цилиндров определяет мощность силового агрегата.

Внутренняя часть цилиндра, которая является его рабочей поверхностью, называется гильзой, внешняя часть, составляющая единое целое с корпусом блока, – рубашкой. По каналам рубашки циркулирует охлаждающая жидкость.

Внутри цилиндра совершает возвратно-поступательное движение поршень. Он передает усилие, возникающее от давления газов, на шатун, герметизирует камеру сгорания и отводит от нее излишек тепла.

Поршень имеет вид перевернутого стакана, состоит из головки (днища), уплотняющих колец и направляющей части (юбки).

В бензиновых двигателях используются поршни с плоским днищем – они проще в изготовлении, меньше нагреваются при работе. Иногда в них выполняются канавки, способствующие полному открытию клапанов. Поршни дизельных двигателей имеют выемку заданной формы на дне, чтобы воздух, поступающий в цилиндр, лучше перемешивался с топливом.

Плотность соединения поршня с цилиндром обеспечивают поршневые кольца. Их число и расположение зависит от типа и предназначения двигателя. Чаще всего поршень включает два компрессионных кольца и одно маслосъемное.

Компрессионные кольца уменьшают попадание газов из камеры сгорания в картер двигателя, а также отводят тепло от головки поршня к стенкам цилиндра. По форме они могут быть трапециевидными, бочкообразными и коническими.

Верхнее компрессионное кольцо изнашивается быстрее других, поэтому его наружную поверхность подвергают пористому хромированию или напылению молибдена. Благодаря этим процедурам первое кольцо лучше удерживает смазочный материал и становится более износостойким. Остальные уплотняющие кольца покрывают слоем олова для лучшей приработки к цилиндрам.

Маслосъемное кольцо при движении поршня вверх и вниз удаляет излишки масла со стенок цилиндра, предупреждая тем самым их попадание в камеру сгорания. Через дренажные отверстия в стенках поршня масло попадает внутрь последнего и далее – в картер.

На юбке расположено отверстие двумя приливами (бобышками), в котором крепится поршневой палец, соединяющий поршень с шатуном.

Палец поршня имеет трубчатую форму и может устанавливаться по-разному:

  • Закрепляться в бобышках поршня, но вращаться в головке шатуна
  • Закрепляться в головке шатуна и вращаться в бобышках поршня
  • Свободно вращаться в бобышках поршня и в головке шатуна (плавающие пальцы)

Шатун соединяет поршень с коленчатым валом. Его верхняя головка движется возвратно-поступательно, нижняя вращается вместе с шатунной шейкой коленчатого вала, стержень совершает сложное колебательное движение. В процессе работы шатун подвергается сжатию, изгибу и растяжению, поэтому его производят прочным и жестким, а для уменьшения сил инерции – легким.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
