Коробка передач автомобиля зил-130: схема переключения

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

  1. Необходимо отправить деталь нам обратно.
  2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
  3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

  1. Отправьте деталь нам обратно.
  2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
  3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Коробка отбора мощности КОМ.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Первичный вал

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

Второй и третьей передач — 8,88…8,94

Четвертой и пятой передач — 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10 2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17 5,1 литра

СМОТРИТЕ ВИДЕО

ПОДБЕРЕМ
оптимальный способ доставки, с учетом приемлемых для вас сроков доставки и стоимости

ОТПРАВИМ
необходимую запчасть в ваш город предпочтительной для вас транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по срокам и стоимости. Со списком компаний, с которыми мы сотрудничаем, можно ознакомиться ниже

БЕСПЛАТНО ДОВЕЗЕМ
запчасть, вне зависимости от ее веса и стоимости, до терминала выбранной вами транспортной компании. Таким образом вы оплачиваете услуги по доставке исключительно транспортной компании

Коробка ЗИЛ -130 схема

Перемещение шестерни ведомого вала вперед включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты 2 синхронизатора назад включается 4 передача. Если переместить муфту этого же синхронна вперед, то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа. Наибольшее распространение получили ступенчатая:


Схема переключения передач

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.


Схема КПП ЗИЛ-130

Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131 Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является, как бы продолжением первичного вала и расположен с ним на одной оси.

Читать также: Усиленный бампер на ниву шевроле

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.


Схема КПП

У коробки передач типа МАЗ—500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала. Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

Проверка работы КПП

Для проведения проверки работы КПП рекомендуется использовать специальный стенд (рис. 7, а). Привод и устройство для создания нагрузки смонтированы на сварной раме 13 вместе с емкостью 11 для масла. С помощью гидравлического регулятора 9, установленного на крышке, измеряется величина нагрузки. С помощью зажимов-эксцентриков 3 КПП, которую требуется проверить, фиксируют к кронштейну 4.

Рис. 7. Специализированный стенд с гидравлическим нагрузочным устройством для приработки и испытания коробок передач: а – общий вид; б – гидравлический регулятор нагрузки

К электродвигателю 1 через муфту 2 подключается ведущий вал. С помпой с помощью карданного вала 6 соединен вал КПП, а помпа, в свою очередь, трубкой соединена с емкостью для масла. Гидравлический регулятор (манометр) соединен с нагнетательным трубопроводом 8. По показателям гидравлического регулятора 12 производится контроль нагрузки, которую создает гидротормоз.

В технологическое отверстие в корпусе 1 регулятора (рис. 7, б) вводится стальная гильза 5 (отверстие сквозное). В гильзе размещается пробка 6 из закаленной стали, у которой внутри есть канал. От помпы по этому каналу осуществляется подача масла, предварительно пройдя через переходник 9 на торце корпуса. У шипа, который находится на другой торцевой части, есть рукоятка 3. Для того, чтобы поставить пробку в положение, которое будет соответствовать определенной передаче, используется фиксатор. Определяется требуемое положение рукоятки при проведении проверки работы КПП с помощью градуированного диска 2, находящегося ниже рукоятки.

В одном из семи каналов, соединяющий гильзу и пробку, установлен предохранительный клапан. Функция клапана – предохранять систему в случаях, когда давление масла превышает допустимое значение. В остальных каналах, которые соединяют пространство пробки и проходят перпендикулярно оси, установлены жиклеры 7 и кольца 8. Сечения жиклеров подбирают при настройке стенда.

Каналы закрыты пробками 11 с отверстиями – по ним масло сливается в емкость. Для того, чтобы проверить работу КПП на определенной передаче, поворачивается рукоятка 3. Так создается сопротивление равное нагрузке по ТУ.

Проверка работоспособности каждой КПП, которая была собрана, проводится на стенде в обязательном порядке. Замена трансмиссионного масла производится перед каждой проверкой.

Таблица 2

Режим испытания коробки передач

Условия испытания Тормозной момент на ведомом валу, кГм Продолжительность, мин
Испытания без нагрузки при переменных оборотах ведущего вала от 750 до 3000 об/мин на всех передачах На каждой передаче при максимальных оборотах не более 2 – 3 мин
Испытания под нагрузкой при переменных оборотах ведущего вала от 750 до 3000 об/мин на:
  • первой передаче
  • второй передаче
  • третьей передаче
  • четвертой передаче
  • пятой передаче
  • передаче заднего хода
10,0 10,0 10,0 6,0 4,0 10,0

При проведении проверки могут быть обнаружены дефекты, которые затем нужно устранить. К ним нужно отнести:

  • сбои при переключении передач;
  • самопроизвольное включение/выключение шестерен;
  • появившийся звук, когда вилки касаются поверхностей пазов;
  • появившиеся звуки ударов – признак неправильного монтажа шестерен;
  • небольшие протечки масла там, где есть соединения.

Переключение 2, 3, 4 и 5 передач производится без отключения электродвигателя. Так проверяется работа синхронизаторов. Переходы от низшей к высшей передаче и в обратную сторону не должны производить шумов.

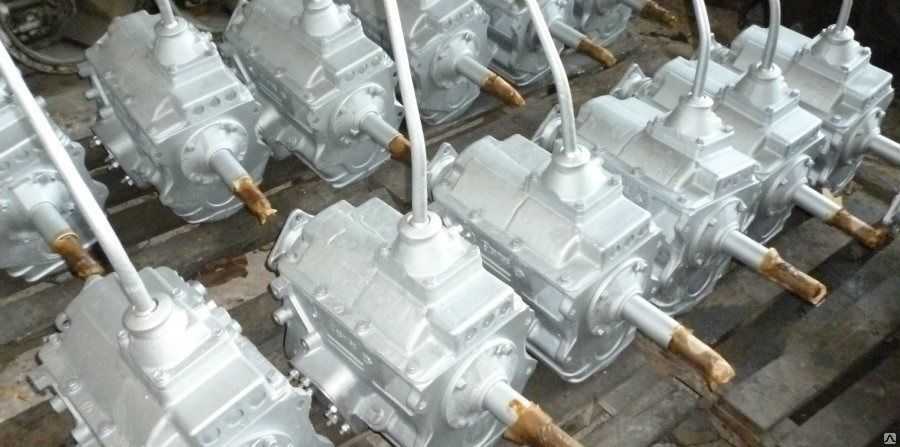

Коробка передач ЗИЛ-130: устройство, характеристики и принцип работы

Как устроена КПП ЗИЛ 130?

Сначала разберем устройство коробки передач автомобиля ЗИЛ 130. Эти машины оснащаются пятиступенчатыми трехкодовыми механическими трансмиссиями. Агрегат имеет пять скоростей для передвижения вперед, а также одну передачу для движения задом. В трансмиссии используется два синхронизирующих устройства инерционного типа для включения передач 2 и 3, а также 4 и 5. В картере агрегата на подшипниковых элементах устанавливается первичный вал, называющийся ведущим. Он выполнен в сборе с косозубой шестеренкой и зубчатым венцом для включения передачи 5.

Схема устройства трансмиссии на ЗИЛ

В расточке вала монтируется роликовое подшипниковое устройство цилиндрического типа. На эту деталь передней стороной ставится вторичный шкив. На чертеже показано, как снизу картера монтируется промежуточный вал, где зафиксирована еще одна шестеренка под номером 1. Она расположена в зацеплении с такой же шестеренкой, отмеченной номером 4, только расположенной на ведущем валу. На промежуточном шкиве устанавливаются еще три аналогичных элемента. Они отмечены номерами: 17 для задней, 15 — для передачи 1.

На шлицевых элементах вторичного вала имеется прямозубая шестеренка под номером 11, она предназначена для активации первой и задней скорости. Здесь же располагаются зубчатые каретки синхронизирующих устройств 5 и 9. Косозубые шестеренки, вмонтированные на вторичном валу, используются для активации второй скорости (элемент под номером 10), третьей (деталь под номером 7) и четвертой передачи (шестеренка 6). Они установлены так, что находятся в постоянном зацеплении с такими же элементами промежуточного вала. Снизу картера агрегата жестко зафиксирована ось под номером 13, на этом элементе с помощью роликовых подшипниковых устройств цилиндрического типа монтируется блок с прямозубыми шестеренками задней скорости (номер 12 на схеме).

Большая шестеренка на блоке устанавливается так, что работает в постоянном зацеплении с элементом 17, вмонтированном на промежуточном валу. Внутренняя составляющая картера наполняется расходным материалом — трансмиссионной смазкой. Эта часть закрывается защитной крышкой, в которую монтируется механизм переключения скоростей.

Схема переключения

Чтобы понять, как переключать и регулировать в машине скорости, ознакомьтесь с фото схемы.

Схема переключения селектора на КПП ЗИЛ

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

Что может понадобится дополнительно?

Здесь мы собираем разную информацию по переоборудованию.
Какие детали и документы могут потребоваться.
Страница находится в стадии разработки. Информация собирается от прошедших процесс.
Кто что знает делитесь информацией.

По поводу регистрации в МРЭО переоборудованного автомобиля:

Еще ньюансы:

1. КПП БЫЧКА и ЗиЛ-130 практически один в один, единственно переставляете первичный вал или укорачиваете первичный вал от ЗиЛа-130 примерно на 3 см. Разница возникает из за размеров картера сцепления Бычка и ЗиЛ-130.
2. Вот кронштейн передней опоры — заводской и ни каких соплей из швелеров.
Не изобретайте велосипед, всё уже давно изобретено.

Кронштейны у нас есть.

3. Исходный бензивый двигатель ЗиЛ-508 более высокооборотистый, а у дизеля Д245 частота вращения ниже.

Передаточные числа КПП были подобраны под более оборотистый двигатель из за этого скорость движения переоборудованного автомобиля с родной 130-й КПП упадет.
С этим можно мириться (скорость автомобиля будет в пределах 60 км/ч), а можно поставить ускоренную коробку переключения передач 432930 (арт. 3206-1700004-20) .
Скорость возрастет на 20-30 км/ч.
Еще бывает люди меняют редуктор заднего моста и ставят резину большего диаметра.

4. Интеркулер нужен или не нужен решать Вам.

1 Коробка передач ЗИЛ-130 и ее свойства

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

6 Первичный вал

7 Вторичный вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное разобщение трансмиссии от двигателя.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Установленные на валах шестерни можно группировать в необходимой комбинации и получать передаточные числа соответствующие той или иной передаче.

Как работают синхронизаторы?

Теперь разберем, как переключаются скорости в кинематической коробке передач ЗИЛ 130 и принцип действия синхронизаторов и шестерен. Когда водитель выживает первую скорость, шестеренка под номером 11 начинает передвигаться по шлицам и входит в зацепление с элементом под номером 15 первой передачи, расположенным на промежуточном валу. От первичного вала посредством шестереночных деталей постоянного зацепления, отмеченными номерами 4 и 1, а затем на устройства 15 и 11, передается крутящий момент на вторичный шкив. Передаточное число в данном случае составляет 7,44.

Когда активируется вторая скорость, муфта, расположенная на синхронизаторе 9, попадает в зацепление с внутренними зубчиками шестеренки под номером 10 передачи 2. В результате того, что этот компонент уже вошел в зацепление с деталью под номером 16 на промежуточном валу, то передача крутящего момента будет осуществляться от первичного вала через шестереночные элементы 4 и 1, а также 16 и 10. Передаче усилия на вторичный вал будет способствовать и зубчатая муфта синхронизирующего устройства. Передаточное число соответствует 4,1.

При активации водителем передачи 3 муфта данного устройства покидает зацепление с шестереночным элементом 10 и передвигается по шлицам, в результате чего взаимодействует с зубчиками шестеренки 7. В этот момент она уже находится в зацеплении с деталью под номером 18 третьей скорости промежуточного узла. Усилие от первичного шкива будет поступать посредством шестереночных деталей под номерами 4 и 1 зацепления, а также через элементы 18 и 7 третьей скорости. Через зубчатую муфту синхронизирующего устройства крутящий момент поступает на первичный вал. Передаточное число составляет 2,29.

О ремонте коробки передач ЗИЛ узнайте из ролика, снятого каналом Все о технике и не только.

Когда водитель включает четвертую передачу, работать начинает синхронизирующее устройство 5. Муфта этого механизма под воздействием начинает двигаться и попадает в зацепление с зубчиками шестеренки под номером 6. На момент взаимодействия она располагается в зацеплении с шестеренкой под номером 19 четвертой скорости на промежуточном валу. Передача усилия осуществляется от первичного шкива через шестереночные детали на вторичный вал. Параметр передаточного отношения составляет 1,47.

Когда включается передача 5 муфта синхронизирующего механизма покидает зацепление с шестеренкой под номером 6 и, перемещаясь по шлицам, начинает взаимодействовать с внутренними зубчиками, расположенными на четвертой детали первичного вала. В результате два вала — ведущий и вторичный — образуют собой единую конструкцию, выполняющую передачу усилия на карданную передачу транспортного средства. Что касается задней передачи, то при ее активации в работу вступает специальная шестеренка-каретка, отмеченная номером 11. Она начинает перемещаться по шлицам вправо и взаимодействует с шестереночным элементом под номером 12, который расположен на специальном блоке. В момент зацепления больший элемент механизма уже находится в зацеплении с деталью 17 на промежуточном шкиве. Передача усилия от ведущего вала производится посредством шестереночных устройств 4 и 1, 17 и 12’, 12’’ и 11 на вторичный шкив. В ходе передачи крутящего момента меняется направление вращения.

Коробка передач ЗИЛ-130 и ее свойства

1 Коробка передач ЗИЛ-130 и ее свойства

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

4 Коробка отбора мощности

5 Схема переключения передач

6 Первичный вал

7 Вторичный вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное разобщение трансмиссии от двигателя.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Установленные на валах шестерни можно группировать в необходимой комбинации и получать передаточные числа соответствующие той или иной передаче.

КПП ЗИЛ-130

Как начать движение

Начинать движение на этой машине нужно с пониженной скорости. Поэтому рычаг делителя трогать не надо. Обязательным условием является выжимание педали сцепления. Порядок переключения высоких и низких передач на КамАЗе может изменяться, в зависимости от условий окружающей среды и массы самого грузовика.

Классическая схема выглядит следующим образом:

  • выжимается сцепление и включается первая передача (1В);
  • далее необходимо переключиться на передачу 2В;
  • следующий этап – включение передачи 3В. При этом скорость вращения коленвала уже должна быть не меньше семи тысяч оборотов в минуту.

Автомобиль начинает ехать и постепенно разгоняться. Теперь можно перевести рычаг делителя в верхнее положение. Когда стрелка тахометра покажет 3000 оборотов в минуту, включается четвертая передача 4Н. Далее – снова понижаем скорость, включаем уже 4В. И на заключительном этапе требуется переключить на 5Н. Если все было проделано правильно, КамАЗ уже будет на уверенном и быстром ходу.

Трогаться с места на КамАЗе, при условии соблюдения вышеописанных рекомендаций, не так уж и сложно. Постоянная практика позволит выработать мышечную память, благодаря чему необходимые передачи будут включаться быстро и без задержек.

Важно понимать, что от уровня оптимизации работы коленчатого вала зависит и расход топлива. Переключаются передачи на КамАЗе быстро, без ненужных задержек и ровно в то время, когда это требуется

Несоблюдение основных правил и рекомендаций приводит не только к значительному увеличению количества используемого топлива, но и к износу механических деталей и узлов трансмиссии.

На обледенелых участках

Здесь нужно соблюдать максимальную осторожность

Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться

Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:

  • увеличенный износ деталей и механизмов силового агрегата;
  • проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
  • возрастает риск попадания в занос.

Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.

Орагны управления пневмосистемой ЗИЛ-130

Ручка 13 управления воздушной заслонкой карбюратора позволяет частично или полностью прикрыть воздушную заслонку и тем самым обогатить рабочую смесь. После прогрева двигателя и начала движения автомобиля и ручка должна быть утоплена. Ручка 14 центрального переключателя света фар может быть установлена в трех фиксированных положениях: 0 — ручка полностью нажата до отка­за — освещение выключено; 1 — ручка вытянута на половину хо­да — включены задние и передние фо­нари; II — ручка вытянута полностью — включены задние фонари и фары; при повороте ручки переключателя вправо включаются лампы ос­вещения приборов; вращением этой ручки регулируют также яркость освещения приборов. Ручка 8 управления заслонкой канала отопителя кабины: при утоп­ленном положении ручки заслонка закрывается, увеличивается ин­тенсивность обдува ветрового стекла и выключается подача теплого воздуха к ногам водителя. При вытянутом положении ручки заслонка открывается, подача теплого воздуха для обдува ветрового стекла уменьшается, и начинает­ся подача теплого воздуха к ногам водителя. Количество теплого воз­духа, подаваемого для обдува ветрового стекла и к ногам водителя, можно регулировать, устанавливая ручку в промежуточные поло­жения. Выключатель 12 плафона кабины включает лампу плафона незави­симо от положения ручки центрального переключателя света. Переключатель 9 электродвигателя отопителя кабины имеет три положения (выключено, повышенная угловая скорость электродвига­теля, пониженная угловая скорость): перемещением ручки переклю­чателя влево включается повышенная угловая скорость, а перемеще­нием ручки вправо — пониженная. При среднем положении ручки электродвигатель выключен. Ручка 10 крана управления стеклоочистителем используется для регулирования скорости движения стеклоочистителя. Вращая ручку, можно регулировать скорость движения стеклоочистителя. При вра­щении ручки против часовой стрелки интенсивность работы стекло­очистителя увеличивается, при вращении в обратном направлении — уменьшается. Рычаге переключения передач (см, рис. 7). Схема положений рыча­га при включении различных передач показана на рис. 8.

Рис. 8. Схема переключения передач автомобиля ЗИЛ-130

Рычаг 1 стояночной тормозной системы приводит в действие цент­ральный тормоз барабанного типа, установленный на ведомом валу коробки передач. Педаль 7 омывателя ветрового стекла расположена на полу с левой стороны кабины. При каждом нажатии на нее струи воды из распыли­телей омывают ветровое стекло, при этом необходимо включать стек­лоочиститель. Ножной переключатель 9 света фар используется для переключения дальнего света на ближний и наоборот ближнего на дальний при пол­ностью вытянутой ручке центрального переключателя. Переключатель 4 указателей поворота установлен на рулевой колон­ке. При перемещении ручки переключателя вниз включаются указа­тели левого поворота, а при перемещении ручки вверх — указатели правого поворота. При включении указателей поворота на щитке при­боров загорается прерывистым зеленым светом контрольная лампа. После того как поворот окончен, переключатель выключается автома­тически. Ручка 2 управления жалюзи радиатора прикреплена на кронштейне к левой стенке кабины. Чтобы закрыть жалюзи, надо вытянуть ручку на себя, а чтобы открыть — вдвинуть ее до отказа. Для частичного закрытия жалюзи ручку ставят в одно из промежуточных положений. Кнопка 12 пневматического звукового сигнала устанавливается на седельном тягаче ЗИЛ-1З0В1.
