Нормативные требования к цветографической окраске и специальным сигналам Все про авто, ремонт своими руками

5.2 Лакокрасочные покрытия

5.2.1 Лакокрасочные покрытия
наружных поверхностей транспортных средств по внешнему виду должны быть не ниже
класса II по ГОСТ
9.032.

5.2.2 При нанесении
цветографических схем методом окрашивания линии стыка (контура) эмалей разных
цветов должны быть четкими и ровными. Потеки эмали не допускаются.

5.2.3 Технические требования
к окрашиваемым поверхностям, маркам лакокрасочных и пленочных материалов, а
также способы их нанесения (окрашивание, клейка, аппликация, декалькомания,
шелкография и т.д.) должны быть указаны в «Картах цветографического решения»,
включаемых в состав нормативной документации на транспортные средства
оперативных
служб.

Можно ли покрасить авто в цвета оперслужб?

Нет. Это прямо запрещают сразу 2 нормативно-правовых акта: ПДД и ГОСТ Р50574-2002:

  • первые запрещают эксплуатацию транспортных средств, с раскрашенными не по ГОСТу цветографическими схемами оперативных служб,
  • второй устанавливает запрет в принципе на использование раскраски пожарной, скорой, полицейской служб, органов ФСБ, МЧС, военной инспекции, автомобилей Следственного комитета и органов антинаркотического контроля.

Основные положения Правил говорят, что:

А ГОСТ предписывает, что:

Таким образом, раскрашивание цветами служб ГИБДД и полиции в целом, скорой и пожарной помощи на 2021 год запрещается.

Также имейте в виду, что ГОСТ Р50574-2002, в отличие от ряда других, является обязательным для исполнения (раздел 1 Стандарта).

1 2345 67890

Рисунок Б.1. лист 2

Приложение В (справочное)

Таблица В.1

Цвет покрытия

Координаты цветности угловых точек допустимых цветовых областей

Минимальный коэффициент яркости

Номер по Картотеке цветов

RAL

Белый

X

У

0,319

0,333

0.330

0.343

0.335

0.343

0.323

0.334

35,0

RAL-9001. RAL-9003. RAL-9010. RAL-9016

Желтый

X

У

0.453

0,561

0,452

0.458

0.445

0.348

0.368

0,384

32,0

RAL-1003. RAL-1004.

RAL-1005, RAL-1007.

RAL-1021. RAL-1023.

RAL-1033. RAL-1037

Лимонный

X

У

0,494

0.336

0.505

0,338

0.519

0.323

0,506

0.320

40.0

RAL-1012. RAL-1026

Красный

X

У

0,382

0.418

0,404

0.445

0.412

0.436

0,384

0.416

10.0

RAL-3000. RAL-3001. RAL-3002. RAL-3020. RAL-3024, RAL-3026

Синий

X

У

0,224

0,251

0.228

0,258

0.256

0.266

0,237

0.244

7.0

RAL-5002. RAL-5013. RAL-5017. RAL-5026

Защитный

X

У

0,343

0.359

0.352

0,374

0,352

0.371

0,347

0,362

8.0

RAL-6008, RAL-6014, RAL-6025

Зеленьм

X

У

0.070

0,860

0,425

0.585

0.343

0.359

0.010

0.540

7.5

RAL-6001. RAL-6002. RAL-6017. RAL-6029.

RAL-6035

Светлосерый

X

У

0.311

0,372

0.407

0,346

0.387

0.289

0.274

0,311

30.0

RAL-7035, RAL-7038. RAL-7044

Серый

X

У

0.311

0,372

0.407

0,346

0.387

0.289

0.274

0,311

35,0

RAL-7004. RAL-7040. RAL-7001. RAL-7005

Черный

X

У

0,070

0.860

0.735

0.268

0.178

0.008

0.009

0.655

92.0

RAL-9005. RAL-9003. RAL-9010. RAL-9017

Приложение Г (обязательное)

Стойкость самоклеящихся пленок к механической мойке и ударным нагрузкам

Г.1 Стойкость к механической мойке

Г.1.1 Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38 1 2) *С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15* к поверхности образца.

Г.1.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

Г.2 Стойкость к ударным нагрузкам

Г2.1 Образец, наклеенньм на алюминиевую пластину размерами 75«125»1.02 мм. подвергают ударной нагрузке путем сбрасывания на него ударника массой 0.91 кг и диаметром бойка 15.8 мм с высоты, достаточной для удара усилием 1.13 Н-м.

Г.2.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

Библиография

  • (1] Retro reflection: Definition and Measurement Pubbeation CIE 542—2001

  • (2] Сводная резолюция о конструкции транспортных средств (СР.З). принятая Комитетом по внутреннему транспорту Европейской экономической комиссии ООН (документ TRANSA/VP.29/78/R6V.1 от 11 августа 1997 года, приложение 7)

  • (3] Правила ЕЭК ООН № 104 (пересмотр 1) Единообразные предписания, касающиеся официального утверждения светоотражающей маркировки для транспортных средств категорий М. N и О

  • (4] МКО № 54 (1982 г.) Публикация № 54 Международной комиссии по освещению (МКО) <С1Е 54 Retroreflection Definition and Measurement»

  • (5] Правила ЕЭК ООН № 65 (пересмотр 2) Единообразные предписания, касающиеся официального утверждения специальных предупреждающих огней, устанавливаемых на механических транспортных средствах и их прицепах

УДК 629.114.79:006.354

ОКС 03.220.20

Д25

ОКП 45 2300

Ключевые слова: транспортные средства, оперативные службы, цветографические схемы, опознавательные знаки и надписи, основной и контрастирующий цвета, специальные световые и звуковые сигналы

БЗ 2—2019/22

Редактор НА. Аргунова

Технический редактор В.Н. Прусакова Корректор Е.Р. Ароян Компьютерная верстка Ю.В. Поповой

Сдано к набор 08.02.2019. Подписано о печать 84.03.2019. Формат 80 « 84 Vg. Гарнитура Ариал. Усл. печ. п. 9.30. Уч.-изд. п. 8.42

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

ИД «Юриспруденция». 115419. Москва, ул. Орджоникидзе. 11. wwvquneizdal.ru [email protected]

Создано а единичном исполнении . 117418 Москва. Нахимовский пр-т. д. 31. к. 2. www.goslinfa.ru [email protected]

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ ОКРАСКИ ТРАНСПОРТНЫХ СРЕДСТВ ОПЕРАТИВНЫХ СЛУЖБ

Рисунок A.1 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.2 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.3 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.4 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.5 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.6 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.7 — Цветографические схемы автомобилей пожарной охраны

Рисунок А.8 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.9 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.10 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.11 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.12 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.13 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.14 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения.

(Измененная редакция, Изм. № 2).

Рисунок А.15 — Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности движения

(Измененная редакция, Изм. № 2).

Рисунок А.16 — Цветографические схемы автомобилей скорой медицинской помощи

Рисунок А.17 — Цветографические схемы автомобилей скорой медицинской помощи

Рисунок А.18 — Цветографические схемы автомобилей аварийных служб

Рисунок А.19 — Цветографические схемы автомобилей аварийных служб

Рисунок А.20 — Цветографические схемы автомобилей аварийных служб

Рисунок А.21 — Цветографические схемы автомобилей военной автомобильной инспекции

Рисунок А.22 — Цветографические схемы автомобилей военной автомобильной инспекции

Рисунок А.23 — Цветографические схемы автомобилей военной автомобильной инспекции

Рисунок А.24 — Цветографические схемы автомобилей инкассации и перевозки ценных грузов

Рисунок А.25 — Цветографические схемы автомобилей инкассации и перевозки ценных грузов

Рисунок А.26 — Цветографические схемы автомобилей инкассации и перевозки ценных грузов

Рисунок А.27 — Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.28 — Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.29 — Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.30 — Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.31 — Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.32 — Цветографические схемы автомобилей службы специальной связи

Рисунок А.33 — Цветографические схемы автомобилей службы специальной связи

Рисунок А.34 — Цветографические схемы автомобилей службы специальной связи

Рисунок А.35 — Цветографические схемы автомобилей службы специальной связи

Рисунок А.36 — Цветографические схемы автомобилей службы специальной связи

Рисунок А.37 — Цветографические схемы автомобилей службы специальной связи

(Измененная редакция, Изм. № 2)

5.3 Самоклеящиеся пленки

5.3.1 Стойкость к воздействию внешних
факторов самоклеящихся пленок должна соответствовать требованиям, изложенным в ГОСТ
Р 41.104 (приложение 8).

Примечание — Для пленок без световозвращающего эффекта
требования раздела 1, пункт 1.4, и раздела 6 указанного приложения не
применяются.

5.3.2. Стойкость самоклеящихся пленок к отслаиванию должна
соответствовать [].

5.3.3. Оценка стойкости самоклеящихся пленок к механической
мойке и ударным нагрузкам приведена в .

5.3.4.
Для пленок со световозвращающим эффектом при освещении лампой МКО А и
проведении измерений в соответствии с рекомендацией, изложенной в [],
значения коэффициента световозвращения R’ на новых световозвращающих
поверхностях должны соответствовать, указанным в таблице 3.

Примечание — Соответствие требованиям по стойкости
самоклеящихся пленок по 5.3.1 и их световозвращению по 5.3.4 подтверждается
изготовителем (поставщиком) пленок.

Таблица 3 — Минимальные значения коэффициента световозвращения R

Угол наблюдения a

Угол падения b2

Минимальные значения R’ для пленок цвета

синий

белый

красный

оранжевый

зеленый

0,20°

32

400

72

160

72

30°

15

190

34

76

34

45°

8

100

18

40

18

0,33°

14

170

30

68

30

30°

6

80

14

32

14

45°

3

40

7

16

7

0,50°

11

140

25

56

25

30°

6

75

14

30

14

45°

4

50

9

20

9

1,00°

1,4

18

3

7

3

30°

8

1,4

3

1,4

45°

4

1,5

(Измененная
редакция, Изм. № 1, Изм.
№ 2).

В какие цвета нельзя красить автомобиль?

Обратите внимание, речь идёт именно о цветографической схеме – то есть определённом сочетании цветов, среди которых выделяют:

  • общий цвет фона автомобиля,
  • цвет полос (как правило, горизонтальных),
  • надписи,
  • обозначения опознавательными знаками определённого ведомства.

Давайте рассмотрим точные цветовые гаммы оперативных служб!

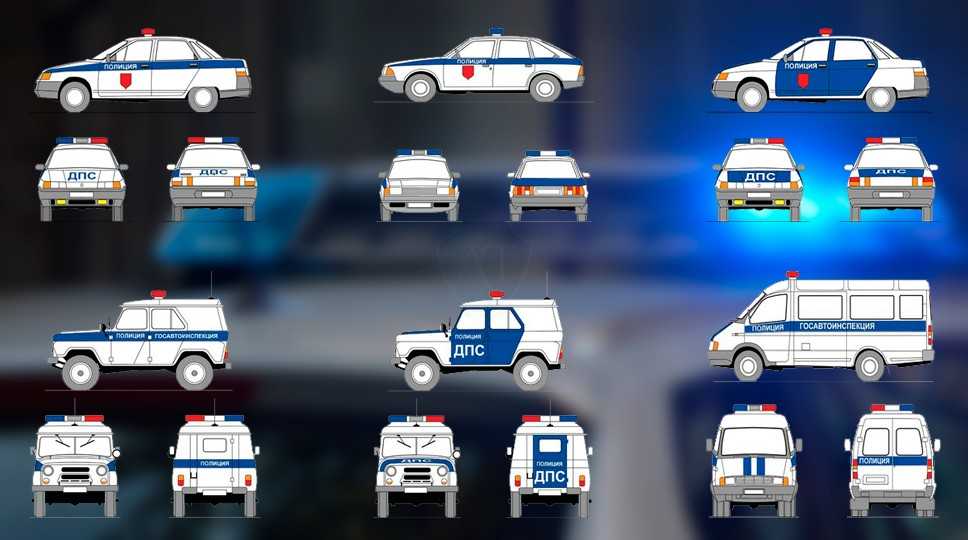

Белый или серебристый фон и синие полосы и обозначения.

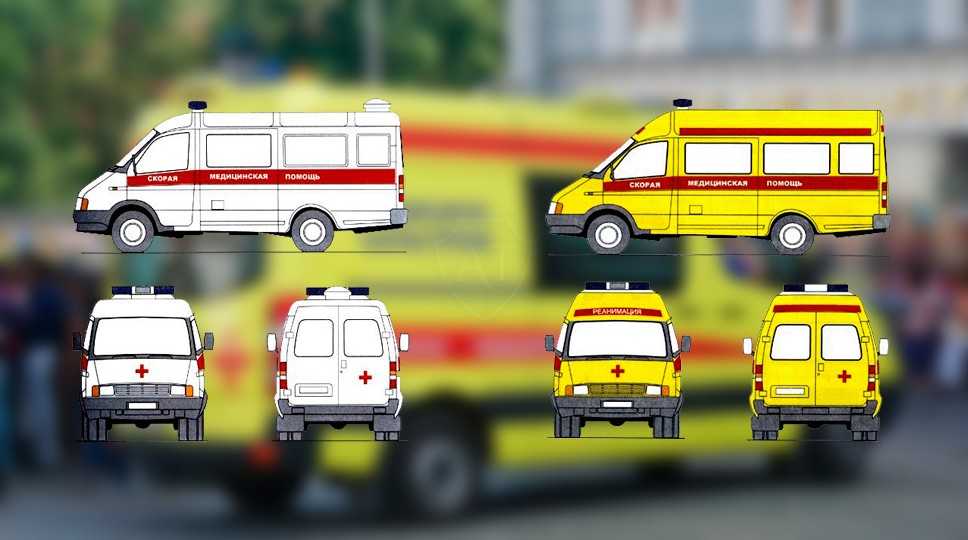

Белый фон для простых машин и жёлтый (лимонный) – для реанимационных автомобилей, красные полоски.

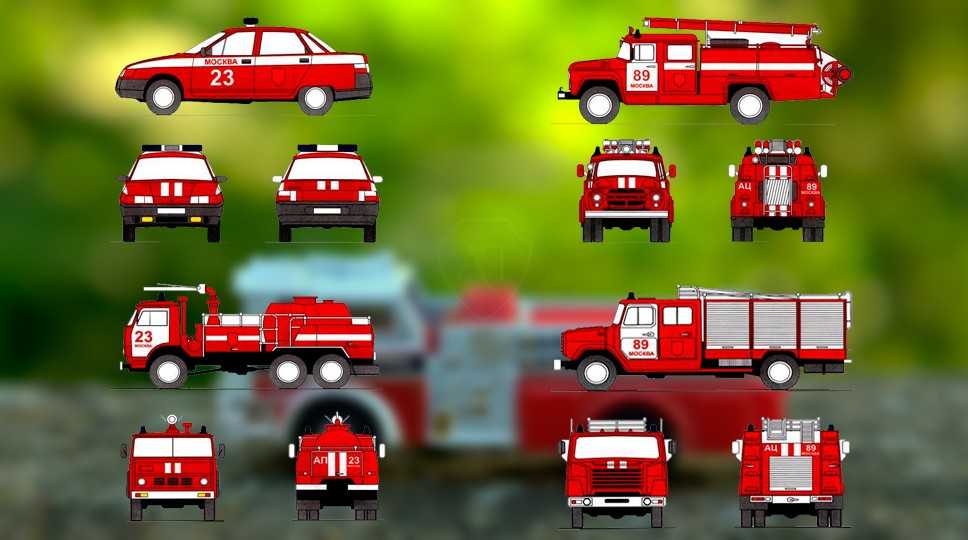

Фоновый цвет – красный, полосы – белые.

У спасателей основной цвет белый, а полоса – оранжево-синяя.

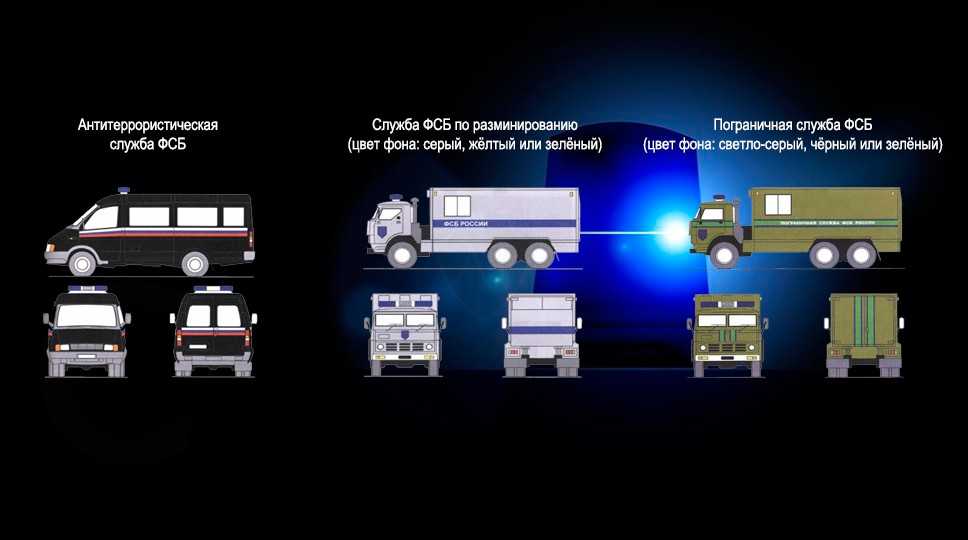

ФСБ

Фон автомобиля:

  • у службы по пресечению террористических актов – чёрный,
  • у службы по разминированию – жёлтый (оранжевый, зелёный или серый),
  • у пограничной службы – светло-серый, чёрный или зелёный.

Цвет полосы:

  • у службы по пресечению террористических актов – бело-сине-красный,
  • у службы по разминированию – синий,
    у пограничной службы – зелёно-синий.

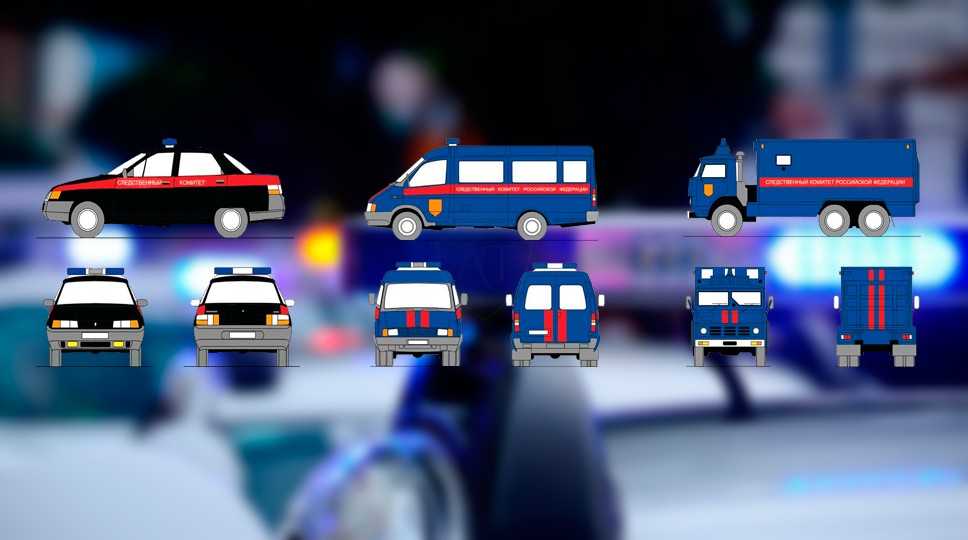

Следственный комитет

Фоновый цвет кузова – синий или чёрный, полоса красная.

По ПДД и ГОСТу запрещается совпадение со всеми проиллюстрированными выше цветовыми схемами. При этом, речь идёт не о точных цветах, а даже о сходстве гаммы – если цвет Вашей машины хоть немного похож на указанные выше, то прав лишиться легко!

Если цвет совпадает только частично

Как мы уже сказали раньше, за это могут лишить прав (о возможных наказаниях ниже). Несмотря на то, что по букве закона запрещается именно полное совпадение цветографических схем, практика правоприменения 2021 года всё же диктует свои правила. А именно, нельзя раскрашивать свой автомобиль в похожие на машины оперслужб цвета, включая такие случаи:

  • если цвет полосы лишь немного отличается от «гостовской» – например, вместо синей полосы – голубая, вместо красной – розовая,
  • если на машине не указана надпись, обозначающая службу (например, купили списанный автомобиль и закрасили только надпись),
  • вообще если повторяются похожие цвета автомобилей специальных органов.

Если купить списанный автомобиль оперативных служб

И в этом случае на вас лежит обязанность его перекрасить. Причиной тому тот же ГОСТ, который регламентирует конкретно запрет на цветографические схемы оперслужб: пожарной охраны, скорой помощи, полиции, ГИБДД и других, если автомобиль не используется в таких оперслужбах.

Можно ли раскрасить автомобиль в цвета американской полиции или других стран?

По закону можно. А вот на практике опять же 50/50. Опять же, ГОСТ прямо не указывает, что раскрашивать машину нельзя только в цвета автомобилей российских органов.

Увы, но судебная практика нещадна – ни сотрудники ГИБДД, ни суды не любят такие украшения на автмобилях, и лишиться права управления можно, даже если вы раскрасили авто в цвета:

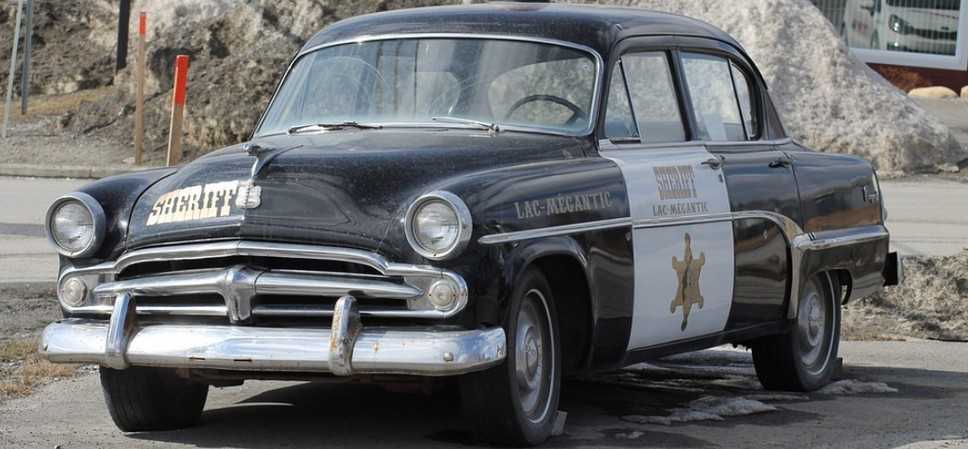

  • американских полицейских машин (чёрный с белым),
  • европейской скорой помощи (бело-сине-красный),
  • американской скорой (оранжево-белый).

Обжаловать такие постановления можно (и нужно), но велика вероятность, что срок лишения подойдёт к концу, пока доберётесь по порядку инстанций по оспариванию до Верховного суда.

Более того, на практике даже известны случаи привлечения за надпись «Sheriff» на машине.



1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее — транспортные средства) оперативных служб следующих видов:

а) пожарной охраны;

б) милиции;

в) скорой медицинской помощи;

г) инкассации денежной выручки и перевозки ценных грузов;

д) военной автомобильной инспекции;

е) аварийных: военизированных горноспасательных частей и военизированных служб по предупреждению возникновения и ликвидации открытых нефтяных и газовых фонтанов; служб по ликвидации последствий аварий на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях, на метрополитене; других видов — по согласованию с Главным управлением ГИБДД МВД России;

(Измененная редакция, Изм. № 2).

ж) служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны;

з) службы специальной связи Госкомсвязи России (специальные грузовые и бронированные автомобили).

(Измененная редакция, Изм. № 2).

Стандарт также распространяется на транспортные средства специальных служб по перечню министерств, ведомств и организаций, утверждаемому в установленном порядке.

Настоящий стандарт устанавливает цветографические схемы транспортных средств, наличие, содержание и общие требования к расположению опознавательных знаков и надписей, а также технические требования к специальным световым и звуковым сигналам.

Не допускается использование установленных настоящим стандартом цветографических схем, специальных световых и звуковых сигналов на транспортных средствах, не относящихся к оперативным и специальным службам.

Стандарт не применяется для транспортных средств, не предназначенных для эксплуатации на автомобильных дорогах общего пользования.

Все требования стандарта являются обязательными.

Требования , , , , к цветографическим схемам транспортных средств и раздела к специальным световым и звуковым сигналам направлены на обеспечение безопасности дорожного движения, сохранение жизни, здоровья, имущества граждан и охрану окружающей среды.

(Измененная редакция, Изм. № 1).

Наши события

22 июня 2021, 12:35
RusCable Review №73 – Взрывоопасный ГОСТ, Будущие цены на медь, Изяслав Пешков и Москабельмет

22 июня 2021, 12:12
RusCable Insider #225 — Кабельное оборудование Xinming. Дым ВХЗ. Интервью с Иваном Лобановым. Робот-червяк и нейрозарождение

17 июня 2021, 20:02
По версии НП «Подольсккабель» причиной повышенного дымообразования продукции стал полимерный материал от ВХЗ

16 июня 2021, 10:12
У нас сохраняется некоторая зашоренность и устаревшие подходы. Иван Лобанов рассказал о химии в российском кабеле

15 июня 2021, 19:54
EL-комитет: в продукции АО “Энергокабель” нарушения конструкции ТПЖ не обнаружено.

15 июня 2021, 15:05
RusCable Insider #224 — 126 лет Москабельмет. Промышленность — это красиво. Фальсификат на Урале. Выключатель ВА57-35М от Контактор

ПАРТНЁРЫ

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
