Световой тюнинг авто: способы дизайна оптики

Подготовительные работы для тюнинга фар пленкой

Сам процесс тонировки не очень сложный. Вы должны максимально сконцентрироваться. Не спешите и делайте все очень аккуратно — лучше делать медленно, зато правильно. Итак, подготовительные работы включают в себя два этапа:

Снятие фар. Некоторые автовладельцы не утруждают себя демонтажем фар, но в этом случае тонировка получается не очень аккуратной

Извлекать фары следует максимально осторожно, желательно взять с собой помощника.

Очистка фар. При помощи спирта либо специального раствора очистите фары от грязных разводов и пыли, хорошо протерев их чистой тканью

Далее позволяем им полностью высохнуть.

Варианты тюнинга задних фонарей

Существует несколько вариантов самодельного тюнинга фонарей. В самом простом случае производится замена штатных ламп на более мощные, а рассеиватель фонаря затемняется путем оклейки тонировочной пленкой. Конечно, подобный «тюнинг» тешит самолюбие владельца, однако электрическая проводка такого автомобиля работает с перегрузкой, а сами фонари светят слишком тускло и их практически не видно в дневное время.

Наклеивание блестящих полосок поверх рассеивателя по границам секций фонарей призвано сделать их более нарядными. По крайней мере, такая безобидная доработка никак не влияет на работу световой сигнализации и вполне имеет право на жизнь.

Изготовление ресничек для фар своими руками

  1. Начинаем с создания подходящего контура и формы. Надо нарисовать маркером линию на стекле фары. Чернила маркера легко стираются. Это особенно актуально, если с первого раза что-то получается не так. Можно подправлять рисунок до тех пор, пока он не приобретёт идеальный внешний вид.
  2. Чтобы облегчить работу со второй фарой, можно воспользоваться выкройкой-шаблоном из бумажного малярного скотча. Достаточно наклеить скотч по контуру маркера, потом можно переносить рисунок на соседнюю деталь. Решётка радиатора и контур крыла – основные детали, с которыми необходимо как можно точнее совмещать шаблон.
  3. Можно использовать снятые фары, чтобы формовать шаблон. Но можно клеить все детали прямо на кузове, чтобы не терять слишком много времени. Главное – использовать защитную плёнку, чтобы краска или смола никуда не попали. Смолу необходимо приклеить к фарам, используя обычный скотч. Это прозрачный материал, потому сквозь него хорошо будут видны линии разметки. Линии контуров накладок тоже необходимо перенести на скотч. Для создания рисунка снова используем маркер. Тогда она прочнее и лучше отпечается на поверхности из стеклопластика. Реснички как раз и вырезаются по данному контуру.
  4. Необходимо не так уж много материала, чтобы создать корочку накладки. Это стекловолокно, но для завершения работы не потребуется никаких особых практических навыков. Отличная возможность для тех, кто хочет сделать что-то сам. Скотч на фарах сначала покрывается смолой полиэтиленового типа. Сверху накладывается стекломат 300. Он тоже должен быть пропитан смолой полностью. Чтобы материал стал более сухим, обычной кисточкой можно убрать лишнюю смолу.
  5. Когда стеклопластик затвердеет, его легко отодрать от скотча, чтобы потом опилить по линии разметки. На этой стадии реснички на фары почти готовы, можно без опаски трогать их руками. Остаётся лишь выровнять деталь, покрыть её краской. Эту работу легко выполнить самим, но можно отдать мастеру, если есть какие-то сомнения. Специалист может легко покрасить две маленькие детали, пока работает с чем-нибудь ещё, более крупным.
  6. Если выбираем вариант самостоятельной работы, то сначала универсальной шпаклёвкой покрываем корочки из стеклопластика. После этого детали ошкуриваются. Покрываем всё паклей, толстым слоем.
  7. Брусок с наждачной бумагой станет незаменимым помощником, когда понадобится выровнять обработанные поверхности. Главное правило – только самим бруском можно шкурить. Ямы в поверхности можно нарыть с помощью обычной наждачки. Шпаклёвка обладает меньшей твёрдостью, чем стеклопластик. И пальцы могут протереть шпаклю сильнее, чем этот материал.
  8. После этого переходим к грунтовке, здесь можно попросить помощи у маляров. Но некоторые способны и эту работу выполнить сами. Достаточно использовать малярный пистолет, сначала с жидкой шпаклёвкой, а затем применить обычный грунт. На жидкой шпаклёвке затем будут появляться поры, которые легко заделываются каплями того же самого материала. Подходит для решения задачи и простая зубочистка.
  9. Следующий этап – наклеивание ресничек. В этом деле нам не обойтись без двухстороннего, тонкого малярного скотча. Сверху фары его необходимо прокладывать по всей длине. Он без проблем удержит накладки, ведь они весят совсем немного.
  10. Остаётся прицелиться, чтобы ровно уложить сами фары. На фару под капотом деталь зайдёт без всяких проблем, в этом легко убедиться. Во всех местах необходимо сделать специальные подвороты.

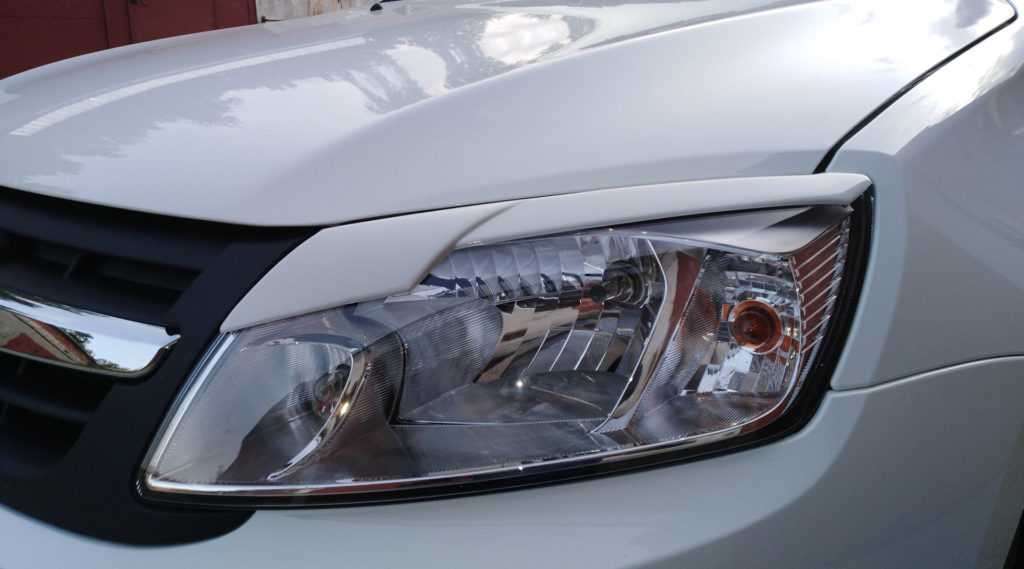

Реснички

Тюнинг передних фар своими руками при помощи накладок можно назвать самым
экономичным и доступным. Суть данного метода заключается в перекрытии части
стекла оптических приборов авто специальными ресничками, которые могут иметь
различную конфигурацию, цвет и светопропускную способность.

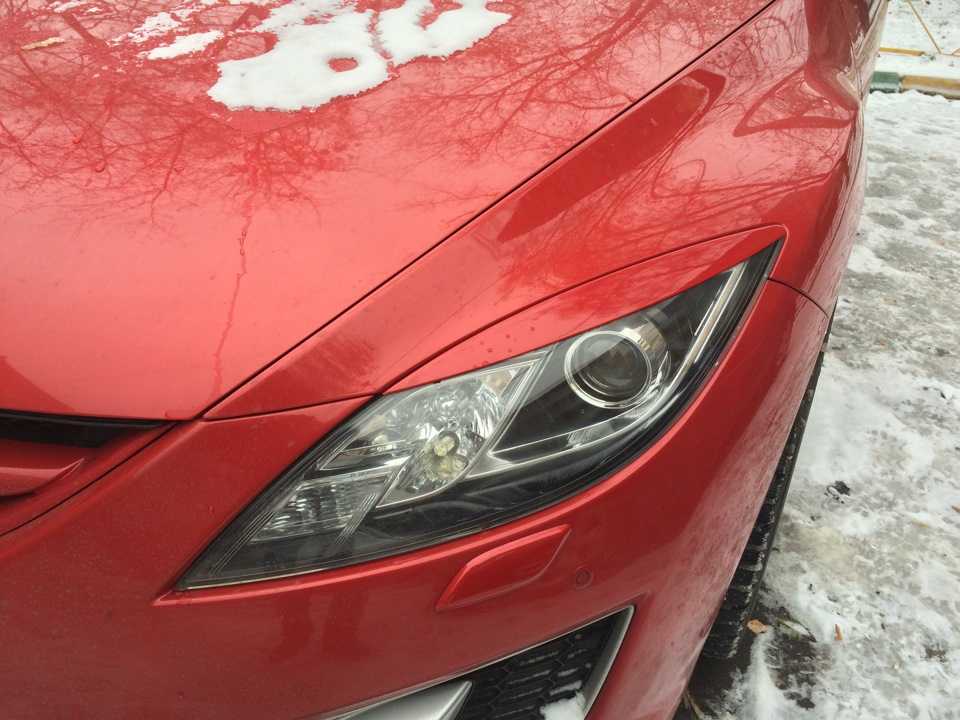

Реснички

В подавляющем большинстве случаев
подобный тюнинг фар используется для создания более
агрессивного внешнего вида авто. Однако форма ресничек может быть
самой разной, а потому конечный результат зависит от креативности
автовладельца.

Рассматриваемые накладки изготавливают из:

  • эластичного пластика;
  • стеклоткани;
  • пленки.

Они могут быть однотонными или же иметь
декоративное оформление. Устанавливаются реснички на оптику посредством
двухстороннего скотча.

Реснички

Как приготовить

Чтобы выполнить апгрейд оптики качественно
и аккуратно, специалисты рекомендуют предварительно демонтировать и помыть
фары. После этого изготавливаются сами реснички нужной формы. Этот процесс
подразумевает следующие этапы:

  • фара оклеивается скотчем;
  • сверху накладывается и плотно фиксируется
    стеклоткань;
  • наносится несколько слоев эпоксидного клея;
  • после высыхания и демонтажа заготовки
    производится разметка;
  • вырезается накладка нужной формы;
  • заготовка полируется, грунтуется и красится;
  • готовое изделие фиксируется на оптике при помощи
    двухстороннего скотча.

Реснички

Если такой вариант вам не подходит, то на
авторынке всегда можно купить готовые реснички на фары различных моделей авто.
В обоих случаях автомобиль будет иметь новый стильный вид, подчеркивающий вашу
индивидуальность. При необходимости такие накладки легко снять или заменить.

Тонировка фар и штраф ГИБДД

Инспектор ДПС имеет право остановить ваше транспортное средство даже за само присутствие тюнингованной оптики, что впоследствии может вызвать неприятные вопросы. Во-первых, вас могут обвинить в нарушении пункта 3.3 правил дорожного движения, который свидетельствует о некорректной работе световозвращателей и других световых приборов. Если тонировка фонарей предусматривает зоны для прохождения светового потока, возможно автовладельцу повезет и он отделается устным предупреждением. Как свидетельствует практика, бывают ситуации, когда инспектор ГИБДД требует от автомобилиста устранения причины неисправности. Однако самостоятельно удалять лак с поверхности или отдирать пленку — крайне неприятное мероприятие. В таком случае, за тонировку фар предусмотрен штраф в размере от пятидесяти до ста рублей.

Кроме того, находчивые инспектора не редко прибегают к распространенной статье ПДД 2.3.1, которая регламентирует «исправление прочих неисправностей, появляющихся в пути». Так, если автовладелец не согласится самостоятельно «исправлять неисправности» (то есть снимать тонировку задних либо передних фар), ему гарантирован штраф.

Наиболее серьезное наказание, которое связано с тонировкой, предусматривает лишение автомобилиста водительских прав на срок от шести месяцев и до одного года. Связано оно с нормами о «не соблюдении требований к оптическим приборам, что не предусмотрены пунктом допуска транспорта к эксплуатации».

Функциональное предназначение устройств

Чтобы сделать самодельный светодиодный фонарь для автомобиля, необходимо, прежде всего, знать предназначение этого устройства. В противном случае новый тюнинг может не отвечать функциональным обязанностям осветительного приспособления. Задние фары автомобиля являются частью осветительной системы транспортного средства. При этом они выполняют целый ряд функций, которым стоит отнести следующие моменты:

  • при реверсном движении такие фары обеспечивают качественное освещение дорожного полотна;
  • сообщают другим участникам движения, едущих позади автомобиля, о его присутствии на дорожном полотне при плохих погодных условиях, а также в темное время суток;
  • информирования позади едущих автомобилистов о намерение водителя повернуть влево или право;
  • передача информации другим водителям об аварии или остановке транспортного средства.

Автомобиль ночью на дороге

Для выполнения таких функций задние фонари всегда будут окрашены в белый цвет. Кроме этого они имеют гораздо больший пучок света, чем стоп-сигналы. Данное устройство объединяет в себе такие осветительные приборы, как:

  • стоп-сигнал;
  • поворотники;
  • огни-габариты;
  • сигнал заднего хода.

Как видим, задние фонари представляют собой совокупную осветительную установку. Она размещается на любой машине симметрично и попарно. Очень часто такая фара является единым блоком, в состав которого входят все перечисленные выше огни и сигналы. Несколько реже в комплектации транспортного средства встречаются фонари, состоящие из двух блоков. Они устанавливаются с каждой стороны попарно. В результате сзади машины будут установлены не два, а целых четыре осветительных прибора. Многие современные транспортные средства имеют диодный задний фонарь, а именно его поворотники. Но не все отечественные машины могут похвастаться такими современными задними фарами. Поэтому многие автовладельцы предпочитают сделать такой тюнинг своими руками.

Особенности установки и подключения светодиодов своими руками

На сегодня услуги по светодиодному тюнингу автомобиля предоставляет большинство сервисных центров обслуживания транспортных средств. Специалисты придадут совершенный вид вашему автомобилю с помощью современных дизайнерских разработок и с учётом пожеланий клиента. Однако услуги профессионалов не всегда стоят дёшево. Потому большинство автолюбителей устанавливает подсветку в автомобиле своими руками.

Рассмотрим главные моменты, которые надо знать, чтобы разобраться, как сделать подсветку в машину своими руками. На самом деле установить светодиоды не очень сложно самостоятельно, для этого необходимо приобрести светодиодную ленту нужной ширины и длины, в зависимости от того, какие элементы автомобиля вы собираетесь модернизировать. Для монтажа в основном необходимы крепёжные элементы, паяльник и провода для подключения осветительных приборов.

Важно знать, что практически все транспортные средства имеют бортовое напряжение от двенадцати до пятнадцати вольт в зависимости от типа и мощности двигателя. Обычные светодиодные элементы рассчитаны на напряжение не более 4,5 вольта

Потому подключение диодов напрямую к бортовой сети приведёт к элементарному их перегоранию. Для монтажа осветительных элементов в цепочку питания впаиваются дополнительные резисторы, которые стабилизируют подачу напряжения.

Если электроника — это не ваш конёк, проще тогда покупать специальные светодиодные ленты на метраж, которые производятся уже с транзисторами, имеют специальные отметки для правильной резки и напрямую подключаются к бортовой сети транспортного средства.

https://www.youtube.com/watch?v=SgZ07pm4HnA

А также для подсветки днища и колёс приобретайте герметичные светодиодные ленты, которые защищены от попадания влаги и грязи, имеют высокие температурные показатели, более стойкие к агрессивным способам использования.

Важным моментом является тщательная изоляция стыковых мест проводов, что сможет защитить вашу проводку от замыканий и возгорания

Особое внимание уделите крепёжным элементам. Если в салоне некачественное крепление может отразиться только непрезентабельным видом, то недостаточно надёжное крепление элементов освещения на днище, арках автомобиля и колёсных дисках может привести к более серьёзным последствиям

Электропровода, которые протягиваете по днищу, желательно упаковать в гофре, что обеспечит надёжность и длительный срок службы. При подключении осветительных элементов не перепутайте полярность проводов. Если электропровода подключены с неправильной полярностью, светодиоды работать не будут.

И ещё один важный нюанс. Каждый владелец желает максимально выделить свой автомобиль среди других транспортных средств. Не переусердствуйте с цветовой гаммой внешнего тюнинга машины. Светодиодная подсветка не запрещена законом, если цвет светового потока совпадает со стандартами. Для усовершенствования главной оптики используйте белые и желтоватые оттенки подсветки. Для задних фонарей разрешено использовать осветительные элементы красного цвета. Подбирайте не слишком контрастные соотношения цветов наружной подсветки

Яркие огни по периметру кузова и несоответствие цветов в ночное время суток могут отвлекать внимание других водителей от дороги и стать причиной ДТП

Тонировка фар пленкой, достоинства и недостатки

Автомобильную оптику можно затемнить с помощью тонировочной пленки. Она выпускается в достаточно богатой цветовой гамме, поэтому не составит труда подобрать оптимальный вариант. Тонировка фонарей пленкой имеет несколько преимуществ:

  1. Благодаря устойчивости к атмосферным осадкам и ультрафиолету тонировка прослужит несколько лет.
  2. В любой момент пленку можно снять без урона для фары. Это поможет, при потребности, решить конфликт с инспекторами ДПС на дороге.
  3. Равномерное пропускание света гарантирует оптимальную пропускную способность, что приводит к максимальному сохранению яркости освещения.
  4. Нанесение пленки выполнит не только декоративную функцию. Покрытие будет защищать светорассеиватели осветительных приспособлений от царапин и помутнения.
  5. Появится идеально ровная поверхность. Качественную пленку при потребности можно отполировать.

Единственный недостаток тонировки фонарей пленочным покрытием — более высокая стоимость такого тюнинга в сравнении с тонированием лаком.

УАЗ Патриот. Светодиодный тюнинг задних фонарей (Москва — www.lightdns.ru)

LightDNS

03.08.200902:59

В проекте использованы:- отражатели 8-ти гранные хромированные (Q BLOCK 2 F/L);- печатная плата QB2-2S;- светодиоды HyperFlux 2чип красные;- светодиоды HyperFlux 2чип желтые;- светодиоды HyperFlux 2чип белые;- exModule Стабилизаторы тока- резисторы, диоды и прочее…Общий вид готовых фонарей:Габариты/стоп-сигналы, первые тусклее, вторые ярче (в режиме ПТФ нижние сектора подключаются на полную мощность):Указатели поворота — отражатели направлены по радиусу изгиба поверхности фонаря, к тому же отражатели в них использованы прозрачные отражатели, что обеспечивает широкий угол их видимости:Задний ход — высокая яркость блоков обеспечивает прекрасное освещение пространства позади автомобиля:Вся разводка аккуратно и компактно размещена в задней части фонаря и подключена напрямую к штекеру «мама» штатного разъема фонарей, что обеспечивает бесхлопотную установку и подключение фонарей:ПС: фото установленных фонарей выложу когда машина с хозяином вернутся с покатушек…

KIA Sorento. Светодиодная подсветка отражателей и линз (Москва — www.lightdns.ru)

LightDNS

30.05.201000:44

Отражатели и линзы подсвечены светодиодными кольцами Mi-Circle. Указатели поворота собраны на платах QB2-S и 8-гранных отражателях QBlock.

Самый распространенный миф об элитных проститутках – они готовы всегда на анал, минет и легкую порку, а другие допы уже включены в стоимость. Нет, скорее наоборот. В большинстве случаев, по низу рынка элитная шлюха в Уфе согласится на час за 5000 руб. при этом от нее можно ожидать стандартных поз в сексе, максимум, возможно минет в резинке. Зато как горячо она ласкает свою киску, разогревая тебя и дразня длинными стройными ножками. Она будет делать все так, словно ты последний раз в жизни занимаешься сексом, а ради этого не жалко и переплатить!
Фото:

Передние фары Chevrolet Spark с установленными светодиоными кольцами и указателями поворота (вариант 1)

LightDNS

18.01.200922:47

При сборке фар были использованы:
— кольца — платы MI-CIRCLE и белые светодиоды SMD 3528
— указатели поворота — 16-гранные и ромбовидные отражатели QB2 FL (хром), желтые светодиоды HyperFlux (2-чиповые), плата QB2-1P

Хотите в подробностях увидеть сам процесс страстного инцест секса, о котором так много говорят в последнее время. Для этого достаточно открыть категорию под названием анал инцест www.anal-online.org/incest . Причем находится она на нашем сайте, так что далеко ходить не нужно. Просто переходите по предоставленной ссылке и наслаждайтесь всем ассортиментом порно роликов со семейным сексом.

Просмотров:4026

Немного об особенностях светодиодов

Уровень напряжения в электросети автомобиля колеблется:  при заведенном двигателе он выше, но обычно составляет от 12 до 15 В (зависит еще от точки измерения).  В тоже время светодиоды рассчитаны на напряжение от 2 В до 4,5 В.

Свтодиоды могут иметь разные цвета

Если установить любой светодиод напрямую, он почти сразу перегорит – слишком большое напряжение. Поэтому светодиоды собирают в небольшие цепочки-кластеры по 3 штуки с сопротивлением (резистором), которое гасит имеющийся переизбыток напряжения.

Каждый кластер состоит из трех светодиодов и одного резистора. Резистор предназначен для ограничения тока проходящего через светодиоды

Если в кластере три светодиода, то сопротивления резисторов могут быть от 100 до 250 Ом и мощностью 0,125 Вт.

Кластеры можно собрать своими руками или купить готовые. Но сегодня такие сборки почти неактуальны – на рынке имеются разнообразные светодиодные ленты.

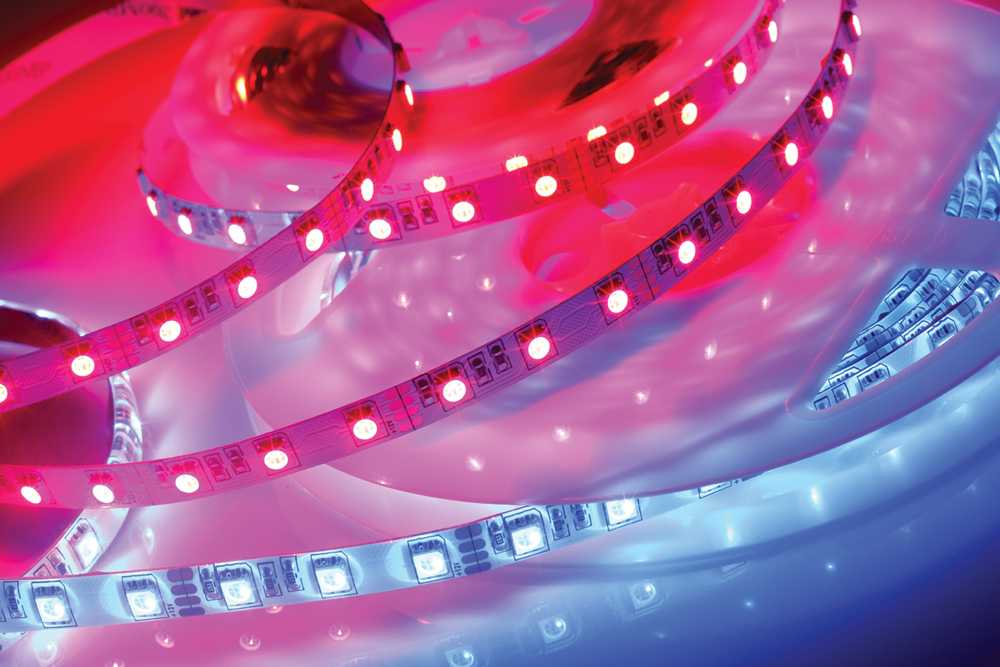

Светодиодные ленты

Если вам не нужны три светодиода в одном месте, установите один, но подпаяйте к нему более мощное сопротивление. Если светодиод один — резистор должен быть на 500 Ом, если их два, достаточно сопротивления в 300 Ом, ну а стандартные кластеры по три светодиода впаивают 150 Омные резисторы.

При подключении одного резистора к цепи 12 В, необходимо использовать резистор сопротивлением 400-900 Ом

Важно! При подключении светодиодов обратите внимание на полярность: есть плюс и минус и при подключении нужно ее не перепутать, иначе ничего светиться не будет. В последнее время мучиться и собирать кластеры нет необходимости. В магазинах и на рынках есть большой выбор светодиодных лент разных цветов, с разной плотностью светящихся элементов и разными характеристиками защитного слоя

Светодиодные ленты – это те же кластеры по 3 светодиода с резистором, собранные последовательно в одном защитном корпусе. Их можно резать, но только в тех местах, которые обозначены на ленте соответствующими стрелками. Если вы разрежете в неустановленном месте, то весь отрезанный фрагмент будет неработоспособен и придется покупать другую ленту. С  появлением этих лент сделать своими руками светодиодный тюнинг авто стало совсем несложно: выбрали цвет и тип, отрезали, подсоединили. А теперь немного детальнее

В магазинах и на рынках есть большой выбор светодиодных лент разных цветов, с разной плотностью светящихся элементов и разными характеристиками защитного слоя. Светодиодные ленты – это те же кластеры по 3 светодиода с резистором, собранные последовательно в одном защитном корпусе. Их можно резать, но только в тех местах, которые обозначены на ленте соответствующими стрелками. Если вы разрежете в неустановленном месте, то весь отрезанный фрагмент будет неработоспособен и придется покупать другую ленту. С  появлением этих лент сделать своими руками светодиодный тюнинг авто стало совсем несложно: выбрали цвет и тип, отрезали, подсоединили. А теперь немного детальнее

В последнее время мучиться и собирать кластеры нет необходимости. В магазинах и на рынках есть большой выбор светодиодных лент разных цветов, с разной плотностью светящихся элементов и разными характеристиками защитного слоя. Светодиодные ленты – это те же кластеры по 3 светодиода с резистором, собранные последовательно в одном защитном корпусе. Их можно резать, но только в тех местах, которые обозначены на ленте соответствующими стрелками. Если вы разрежете в неустановленном месте, то весь отрезанный фрагмент будет неработоспособен и придется покупать другую ленту. С  появлением этих лент сделать своими руками светодиодный тюнинг авто стало совсем несложно: выбрали цвет и тип, отрезали, подсоединили. А теперь немного детальнее.

Накладки на задние фонари

Стильные и на задние фары можно самостоятельно изготовить из стекловолокна. Для этого понадобится стеклоткань, эпоксидный клей, шпатлёвка, грунтовка, краска, лак и малярный скотч.

Покрываем фонари малярным скотчем. Затем наносим стеклоткань и пропитываем её эпоксидным клеем. Хорошо разглаживаем неровности и ждём, пока слой высохнет. Специалисты рекомендуют стекловолокно с эпоксидкой наносить тонкими слоями в несколько приёмов.

После полного высыхания (10—12 часов) снимаем заготовку и маркером рисуем контуры будущей детали. После этого вырезает нужный профиль.

Вырезанные формы шпаклюем, а после высыхания шлифуем наждачной бумагой. Затем накладки грунтуем и красим. На заключительном этапе покрываем детали лаком. Крепятся накладки на задние фонари с помощью двухстороннего скотча.

Как правило, конструкция и дизайн штатных задних фонарей в легковых автомобилях вполне устраивают их владельцев. Однако, в некоторых случаях эти световые приборы требуют определенной доработки, например увеличения яркости свечения ламп или изменения формы и размеров отдельных секций (стоп-сигналы, указатели поворота или габаритные огни). Особенно это касается «пожилых» автомобилей отечественного производства, где задние фонари изначально не отличаются особой выразительностью и яркостью, а со временем и вовсе требуют замены или серьезной доработки.

Как сделать своими руками светодиодный тюнинг фар

Для тюнинга фар подойдет лента белого или желтого цвета. Все другие цвета  вызывают массу нареканий у дорожных инспекторов, так что рисковать не стоит. Причем свет должен быть максимально белый, без синего или сиреневого оттенка (по тем же причинам – поди, докажи, что у тебя белые светодиоды…).

Далее все предельно просто: замеряете диаметр фары, отрезаете кусок светодиодной ленты нужной длины (не забывайте, что резать можно только по отметкам).

Отрезаете кусок светодиодной ленты нужной длины по нанесенным меткам

Затем соединяете его в кольцо (можно использовать скобу от сцеплера или кусок проволоки, которыми скрепляют силиконовую оболочку). Имеющиеся провода подключаете к источнику питания в 12 В и проверяете работоспособность ленты.

Соединяете ленту в кольцо

Если все сделали правильно, светодиоды должны светиться. Дальше есть варианты: если фару удалось разобрать, выкладываете внутри ленту, расправляете и закрепляете.

Закрепляете на разобранном фаре ленту

Если такой возможности нет, можно ленту осторожно, не сильно перегибая, просунуть в отверстие для патрона и там расправить при помощи тонкой отвертки или чего-то похожего

Не допускайте сильных перегибов светодиодной ленты

После того, как лента установлена, ее необходимо подсоединить к бортовой сети.  Синий провод от габаритных огней это «+». К нему подсоединяем соответствующий провод от кольца и запаиваем. Скрутку оставлять нельзя – слишком велик риск того, что «потеряется» контакт. Не забудьте и о кембрике или термоусадочной трубке – соединение должно быть хорошо заизолировано.

При работе со светодиодами есть еще один нюанс: не используйте слишком мощный паяльник и не перегревайте ленту: токопроводящий слой может нарушиться. Используйте легкоплавкие флюсы и припои, которые при небольших температурах обеспечат хороший контакт.

Осторожно расправляете ленту если фонарь разобрать не удалось

Этим методом можно сделать  светодиодный тюнинг задних фонарей, но в этом случае можно использовать красную ленту (хотя это не обязательно – белый тоже очень неплохо смотрится, а стоит дешевле).

Если вы хотите подсветить днище авто или арки колеса, вам нужно будет использовать светодиодную ленту с повышенной защитой от влаги и механических повреждений. Принцип тот же: отрезаете участок ленты нужной длины, закольцовываете его и закрепляете.

Одни из способов крепления светодиодной ленты на днище автомобиля

К выбору места крепления на днище нужно подойти вдумчиво: лента не должна мешать установке домкрата. Способ крепления – на скобы или при помощи металлического уголка.

Крепление светодиодной ленты на предварительно укрепленный на днище металлический профиль
