Электросхема инжекторного ваз 2109

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

  1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
  2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
  3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
  4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

Устройство Ваз 2108 — 2109 — 21099. Часть 1

Руководство по эксплуатации и ремонту Ваз 2108/2109/21099

Вступление

1. Внешний вид Ваз 2108/2109/21099

2. Приборы комплектации(люкс) Ваз 2108/2109/21099

3. Контрольные органы Ваз 2108/2109/21099

4. Двигатель Ваз 2108/2109/21099

5. Кривошипно-Шатунный механизм Ваз 2108/2109/21099

6. Газораспределительный механизм (ГРМ) Ваз 2108/2109/21099

7. Система смазки Ваз 2108/2109/21099

8. Система охлаждения Ваз 2108/2109/21099

9. Система питания Ваз 2108/2109/21099

10. Впрыск топлива Ваз 2108/2109/21099

11. Воздушный фильтр Ваз 2108/2109/21099

12. Карбюратор Ваз 2108/2109/21099

13. Работа карбюратора Ваз 2108/2109/21099

14. Сцепление Ваз 2108/2109/21099

15. Привод сцепления Ваз 2108/2109/21099

16. Коробка передач (КПП) и дефференциал Ваз 2108/2109/21099

17. Работа коробки передач (КПП) Ваз 2108/2109/21099

18. Привод КПП Ваз 2108/2109/21099

19. ШРУС Ваз 2108/2109/21099

20. Тормозная система Ваз 2108/2109/21099

21. Привод тормозной системы Ваз 2108/2109/21099

22. Работа тормозной системы Ваз 2108/2109/21099

23. Рулевое управление Ваз 2108/2109/21099

24. Передняя подвеска Ваз 2108/2109/21099

25. Задняя подвеска Ваз 2108/2109/21099

26. Передние амортизаторы Ваз 2108/2109/21099

27. Задние амортизаторы Ваз 2108/2109/21099

28. Отопитель Ваз 2108/2109/21099

29. Сиденья Ваз 2108/2109/21099

30. Стеклоподъемник Ваз 2108/2109/21099

31. Система зажигания Ваз 2108/2109/21099

32. Электрика Ваз 2108/2109/21099

33. Генератор Ваз 2108/2109/21099

34. Фара Ваз 2108/2109/21099

35. Стеклоочиститель Ваз 2108/2109/21099

36. Приборная панель Ваз 2108/2109/21099

37. Кузов (отделка) Ваз 2108/2109/21099

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля. ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Названы цены и комплектации кросс-версии LADA XRay Cross

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Названы цены и комплектации кросс-версии LADA XRay Cross

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Что возить с собой в багажнике читайте тут…

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО. Двигатель в нормальном состоянии если:

Двигатель в нормальном состоянии если:

  1. Отсутствие мокроты на резьбе;
  2. Тонкий нагар копоти на темном ободке;
  3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

  1. На резьбе остатки масла или бензина;
  2. На ободке рыхлый нагар черного цвета с наличием пятен;
  3. Все электроды темно-коричневые с наличием пятен;
  4. Свеча мокрая с темным нагаром;
  5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями

  1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
  2. Что такое калильное число;
  3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

  • Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
  • Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
  • Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

  • Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
  • Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
  • Плавают обороты на холостом ходу;
  • Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

  1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
  2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
  3. Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах

Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм

Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Как выставляется порядок зажигания ВАЗ-2109

Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги.

Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки. Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099) Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину). Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром. Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром. Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром. Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите. Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца.

Если просто перечислю порядок работы цилиндров силового агрегата ВАЗ-2109, это будет малоинформативно. Нужно еще бы и знать откуда начинать считать эти цилиндры.

Двигатель внутреннего сгорания ВАЗ-2109 четырехтактный, четырехцилиндровый. Первый цилиндр находится ближе к ремню ГРМ (газораспределительного механизма) Далее, по направлению к моховику идут 2, 3 и 4 цилиндры. Цилиндр номер 4 находится у моховика. Если подойти к машине спереди, открыть капот, то нумерация цилиндров будет как строки в книге — слева на право.

Теперь разберемся в каком порядке подключать высоковольтные провода к гнездам трамблера и к свечам цилиндров. На крышке трамблера есть метка обозначающая цилиндр номер 1. Ставим в это гнездо высоковольтный провод а второй его конец устанавливаем на свечу первого цилиндра (см. схему выше) Теперь подцепляем три оставшихся провода. Если вы посмотрите на крышку трамблера с наружной стороны, то бегунок будет крутиться против часовой стрелки. Так следующий за гнездом первого цилиндра, против часовой, будет цилиндр номер 3 Вставляем в гнездо крышки провод и гоним его на третий цилиндр. Идем по кругу гнезд в крышке цилиндров так же против часовой стрелки. Следующим будет гнездо провода для четвертого цилиндра, ну и после него (рядом с первым) будет гнездо провода для цилиндра номер 2. Раскидываем провода по соответствующим цилиндрам.

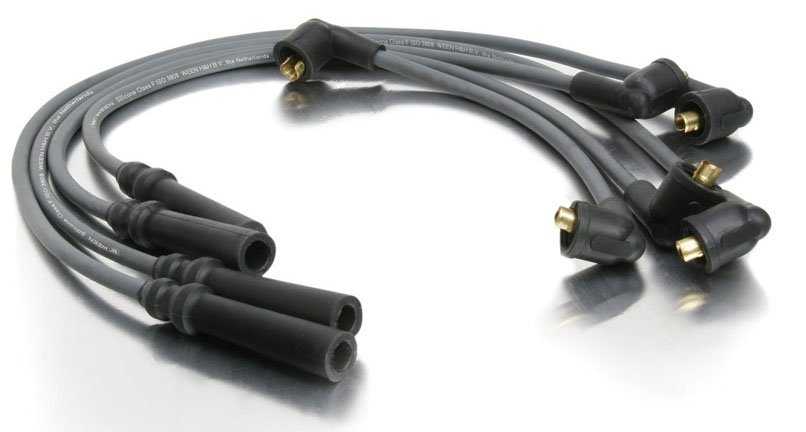

Высоковольтные провода зажигания ВАЗ 2114 – часть системы зажигания, посредством которой передается электрический импульс с модуля на свечи. Когда ток попадет на свечи происходит воспламенения топливной смеси в цилиндрах сгорания, что дает начало новому такту работы двигателя.

ВВ провода должны быть качественные

Конструкция ВВП, в отличие от обычных проводов, достаточно сложная. Помимо токопроводящей жилки (которая выполняется из меди) и защитной изоляции, они обладают металлическими наконечниками и пластиковыми защитными колпачками.

Металлические наконечники выполняют роль контактов, они входят в посадочные гнезда на свечах и модуле зажигания. От того, насколько качественно сделаны наконечники, непосредственно зависит долговечность ВВП. При покупке обязательно проверяйте прочность их крепления на проводе.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Какой порядок высоковольтных проводов ВАЗ 2109, подключение?

ВАЗ 2109, переднеприводный автомобиль.

Даже двигатель у этой модели расположен иначе под капотом в отличии от ВАЗа “классики”.

Двигатель расположен не вдоль, а поперёк, то есть параллельно лобовому стеклу.

Капот тоже открывается иначе чем у “классики”, замок спереди, капот открывается к стеклу.

Открыли капот перед нами двигатель, если нужно поменять провода (высоковольтные), то в начале нужно определиться где находится первый цилиндр из четырёх.

У ВАЗ 2109, впрочем как и у ВАХ 21093, 099, ВАЗ 2108 и.т.д, первый цилиндр это тот который ближе к ремню ГРМ.

Если открыли капот и стоите лицом к двигателю, первый цилиндр левый и дальше по порядку, если считать направо, то рядом с первым 2 цилиндр, далее 3 и 4 (у заднеприводных ВАЗов всё чуть иначе).

Мой мнение, установить провода на место не сложно, важно знать одно крышка трамблёра устанавливается только в одном положении. На той самой крышке есть риска (метка), при всём желании Вы нек перепутаете

На той самой крышке есть риска (метка), при всём желании Вы нек перепутаете.

Та самая метка, рядом гнездо, в это гнездо вставляется высоковольтный провод идущий к первому цилиндру.

Если считать по направлению против часовой стрелки, то последовательность такая, 1–3–4–2, вот схема

Если конечно Вы смотрите на ту самую крышку трамблёра со стороны расширительного бачка.

Из личного опыта (ездил на ВАЗ 2109, в своё время), могу добавить, если провод повреждён, видны потёртости, то его лучше заменить на новый, а ещё лучше при повреждении одного провода менять сразу все, то есть все 4.

Чтобы не ошибиться в подключении проводов от модуля зажигания на свечи цилиндров, нужно пройти по определённому алгоритму, так как даже специалисты порой ошибаются, когда торопятся. Итак алгоритм вот какой:

1 – Для начала смотрим на модуль зажигания, возле каждого гнезда подключения провода стоит цифра. Что означает эта цифра? А это как раз и есть номер цилиндра на который должен подсоединятся высоковольтный провод от этого гнезда.

2 – Берём в руки высоковольтные провода и распределяем их таким образом по длине: самый длинный – это первый далее по порядку на увеличение номера цилиндра уменьшается длина провода, и самый короткий соответственно четвёртый цилиндр. Надеваем провода и вытягиваем вдоль мотора.

3 – Теперь наклоняемся над мотором, стоя спереди автомобиля между двумя фарами, и слева на право считаем цилиндры 1-2-3-4. Берём провода и смотрим, они по длине должны уже попасть каждый в свой цилиндр, если сомневаетесь, тогда ставьте по одному проводу, лучше всего начинать с 4-го цилиндра и заканчивать 1-м цилиндром.

Если просто перечислю порядок работы цилиндров силового агрегата ВАЗ-2109, это будет малоинформативно. Нужно еще бы и знать откуда начинать считать эти цилиндры.

Двигатель внутреннего сгорания ВАЗ-2109 четырехтактный, четырехцилиндровый. Первый цилиндр находится ближе к ремню ГРМ (газораспределительн­ ого механизма) Далее, по направлению к моховику идут 2, 3 и 4 цилиндры. Цилиндр номер 4 находится у моховика. Если подойти к машине спереди, открыть капот, то нумерация цилиндров будет как строки в книге – слева на право.

Теперь разберемся в каком порядке подключать высоковольтные провода к гнездам трамблера и к свечам цилиндров. На крышке трамблера есть метка обозначающая цилиндр номер 1. Ставим в это гнездо высоковольтный провод а второй его конец устанавливаем на свечу первого цилиндра (см. схему выше) Теперь подцепляем три оставшихся провода. Если вы посмотрите на крышку трамблера с наружной стороны, то бегунок будет крутиться против часовой стрелки. Так следующий за гнездом первого цилиндра, против часовой, будет цилиндр номер 3 Вставляем в гнездо крышки провод и гоним его на третий цилиндр. Идем по кругу гнезд в крышке цилиндров так же против часовой стрелки. Следующим будет гнездо провода для четвертого цилиндра, ну и после него (рядом с первым) будет гнездо провода для цилиндра номер 2. Раскидываем провода по соответствующим цилиндрам.

Типичные неисправности электропроводов

Неисправности, как правило, сводятся к тому, что электрический ток либо совсем не поступает к свече зажигания, а если поступает, то в ограниченном количестве. А происходит это по следующим причинам:

  • Когда происходит разрыв токопроводящей жилы, через которую идет импульс
  • Если есть утечка тока, это значит, что изоляция повреждена, появился пробой тока на сторону
  • Значение сопротивления превышает допустимое
  • Возникли проблемы в контактах (либо со свечой, либо с трамблером и катушкой зажигания).

Если произошел разрыв токопроводящей жилы, тогда возникает внутренняя искра, иначе говоря — образуется искровой разряд между кончиками порванного провода, который сильно снижает напряжение, а так же становится причиной возникновения паразитического электромагнитного импульса. Итак:

  • Возникающий импульс, разумеется, негативно сказывается на правильности работы электрических датчиков автомобиля
  • Всего один такой дефектный высоковольтный электропровод зачастую становится причиной возникновения вибрации и появления перебоев в работе мотора
  • Кроме того, поврежденный высоковольтный электропровод приводит к воспламенению в цилиндре с некоторым опозданием либо вообще через раз, тогда нарушается синхронность работы цилиндров и мотора в целом

Проверка электропроводов

Проверить провода сможет любой, причем своими руками, для этого не требуется знаний электрики, либо специальных труднодоступных инструментов, помощников, только знание — что делать и в каком порядке:

  • Сначала необходимо проверить на ваз 21093 провода свечей визуально, на предмет видимых повреждений (например трещин, изломов и других).
  • Затем стоит убедиться в отсутствии пробоя, проделать это можно даже в отсутствии каких – либо измерительных приборов, вполне достаточно будет заглянуть под капот, при работающем моторе, когда стемнеет, если есть пробой, то будет видна искра в процессе работы мотора на пробитом электропроводе
  • Еще проверить высоковольтные электропровода можно с помощью провода, нужно лишь ночью взять кусочек провода и зачистить концы его с обеих сторон. Затем одним концом необходимо замкнуть проводок на «массу» (это корпус машины), а второй конец берем руками и водим по всей длине каждого электропровода, не пропуская стыки и колпачки и прочее. В точках пробоя будет возникать искра

Также можно измерить сопротивление высоковольтных электропроводов, для этого нам потребуется тестер (мультиметр):

  • Включаем режим омметра
  • Снимаем провод со свечки первого цилиндра, отключаем его от трамблера(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания)
  • Подключаем электроды мультиметра к обоим концам провода и проверяем показания

У исправных электропроводов сопротивление варьируется в границах от 3,5 до 10 килоОм, все зависит от типа самих электропроводов. Значение сопротивления указано, как правило, на изоляции бронированных электропроводов. При проверке каждого провода, разброс между значениями не может превышать 2-4килоОм. При обнаружении большего разброса провода следует заменить. Кстати, замена производится комплектом, то есть сразу все вместе, цена здесь не повод для экономиисе вместе. В завершении предоставляем вашему вниманию показания сопротивления для наиболее популярных бронированных электропроводов:

  • Марки Tesla (Тесла) имеют сопротивление 6 кОм
  • Марки Slon (Слон) с разбросом от 4килоОм до 7килоОм (где 4килоОм идет на 1-вый цилиндр и так далее до 7килоОм на последнем цилиндре)
  • Марки ProSport (ПроСпорт) имеют сопротивление почти нулевое
  • Марки Cargen (Карген) с сопротивлением 0,9килоОм

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

  1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
  2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

При возникновении некоторых неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 (таких как неустойчивый холостой ход, провалы, потеря мощности и приемистости и т. д.) следует проводить проверку не только карбюратора, но и элементов системы зажигания (проверка зажигания 2108). В частности свечей зажигания, крышки трамблера, бегунка, высоковольтных проводов и т. д. В этой статье более подробно разберём как проверить исправность высоковольтных проводов.Проверка без специальных приборов (на глаз) Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте (например, «Проверка системы зажигания автомобилей ВАЗ»). Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (ночь или темный гараж). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока. Выбракованные таким образом высоковольтные провода подлежат замене.

Помимо этого следует осмотреть центральную жилу провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.

Проверка при помощи мультиметра, омметра или аналогичного прибора меряющего сопротивление

Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.

Выставляем прибор в режим омметра. Подсоединяем наконечники его проводов к металлическим концам высоковольтного провода. Наблюдаем показания. Норма 3,5 – 10,0 кОм. На изображении показано реальное измерение сопротивления высоковольтного провода мультиметром. Из показаний прибора видно, что провод исправен.

Примечания и дополнения

— Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно.

— Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т. п.), но не бензином или растворителем. Во избежание их повреждения.

— Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания, по схеме.

Еще пять статей по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания для автомобилей ВАЗ.

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099.

— Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099.

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099.

— Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099.

Проверка крышки

Перед проверкой крышечки обесточиваем электрическую систему машины, сняв клеммы аккумулятора, затем:

  • Выкручиваем при помощи отвертки винты крепления крышки
  • Теперь можно снять с распределителя зажигания крышку
  • Можете отключить броне провода, чтобы не мешали
  • Нажмите на угольный электрод, расположенный в крышке отверткой, проверьте его подвижность и оцените визуально внешнее состояние

Проверяем подвижность и внешнее состояние угольного электрода

  • Чрезмерный износ этого электрода либо его повреждение не допустимы, при их наличии однозначная замена крышечки
  • Промойте поверхности (наружную и внутреннюю) крышки распределителя Уайтспиритом
  • Зачищаем от нагара все контакты боковых электродов надфилем, мелкозернистая наждачная бумага тоже годится, однако не желательна, почему – уже рассказано выше
  • Наличие трещин либо прогаров в корпусе крышечки не допускаются, только замена и никаких заклеиваний
  • При обнаружении любых неустранимых дефектов, отсоединяем высоковольтные броне провода, и заменяем старую крышечку новой
  • Рекомендуется не экономить, покупая новую, цена окупится продолжительной работой

Вроде все, разобрали все моменты и рассмотрели деталь во всех ракурсах, теперь вы сможете снимать и надевать крышку даже с закрытыми глазами. Дополнительно прояснит непонятные моменты наше видео.

Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.

Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.

Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Очень часто при ремонте Ваз 2109 с распределителя зажигания или со свечей зажигания снимают высоковольтные провода. Только вот беда, мало кто запоминает как они были подключены до этого. Чтобы избежать путаницы необходимо знать последовательность подключения высоковольтных проводов Ваз 2109 сначала на распределитель зажигания, а потом на свечи каждого цилиндра.

Подключение проводов к распределителю зажигания Ваз 2109

Крышка распределителя зажигания одевается на него только в одном положении, одеть по другому её нельзя. Крышка распределителя имеет метку, эта метка обозначает гнездо высоковольтного провода первого цилиндра двигателя Ваз 2109. Последовательность работы цилиндров двигателя Ваз 2109 следующая: 1-3-4-2. Бегунок распределителя зажигания вращается против часовой стрелки, если смотреть со стороны крышки. Поэтому нижнее гнездо соответствует высоковольтному проводу цилиндра №3. Следующее гнездо если идти против часовой стрелки соответствует цилиндру №4, и верхнее гнездо соответствует цилиндру №2. Все это изображено на картинке, представленной ниже. Нумерация цилиндров двигателя Ваз 2109 начинается от ремня ГРМ и идет слева направо.

Расположение цилиндров Ваз 2109

То есть самый ближний к ремню ГРМ цилиндр первый, самый ближний цилиндр к стартеру — четвертый. Если провода с распределителя зажигания будут перепутаны, то машина не будет заводится. Поэтому если Вы снимаете высоковольтные провода, то подключать назад их необходимо так как они и сидели до этого. А то бывают товарищи, поснимают провода, перепутают их и потом поднимают панику, что машина перестала заводиться.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
