Системы зажигания автомобиля: типы, устройство и принцип работы

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

  1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
  2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
  3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
  4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
  5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм). При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.
  6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

  1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
  2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
  3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
  4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, о.

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Система зажигания состоит из следующих основных элементов:

  • источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
  • выключатель ВК цепи электроснабжения (выключатель зажигания)
  • датчик Д углового положения коленчатого вала
  • регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
  • источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
  • силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тири­стор)
  • распределитель Р импульсов высокого напряжения по свечам
  • помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
  • свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых на­чинается развитие химической реакции оксидирования топлива, со­провождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

  • начальная, в которой формируется пламя, инициированное ис­кровым разрядом в свече
  • основная, в которой пламя распространяется на большую часть камеры сгорания
  • конечная, в которой пламя догорает у стенок цилиндра

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивле­нием в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно за­ряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Неисправности системы зажигания

Неисправности приборов батарейного зажигания обнаруживаются по внешним признакам, к которым относятся перебои в работе дви­гателя, затрудненный пуск его или «выстрелы» из глушителя.

Если перебои происходят в одном из цилиндров, то вероятнее всего, что неисправна свеча или провод, идущий к ней.

Свечи зажигания могут иметь следующие неисправности: трещину в изоляторе, отложение нагара, замасливание и нарушение зазора между электродами. Обнаружить неисправную свечу можно при помо­щи вольтоскопа. Яркие, равномерно чередующиеся вспышки газа, видимые в глазке вольтоскопа, свидетельствуют об исправности све­чи; тусклое или неравномерно чередующееся свечение газа указы­вает на неисправность свечи. При отсутствии вольтоскопа работу све­чей проверяют поочередно отключением провода высокого напряже­ния. Если отсоединенная свеча исправна, то перебои в работе двигателя увеличиваются. При отключении неисправной свечи перебои останут­ся неизменными. Неисправную свечу вывертывают и осматривают. Нагар удаляют чисткой электродов в нижней части изолятора свечи и промывкой ее бензином. Лучшим способом удаления нагара явля­ется очистка на специальном приборе. Зазор между электродами регу­лируют подгибанием бокового электрода, а свечу с поврежденным изо­лятором заменяют.

Перебои в работе различных цилиндров двигателя могут быть выз­ваны следующими неисправностями прерывателя-распределителя: обгоранием или загрязнением контактов и нарушением зазора между ними; замыканием рычажка прерывателя или его провода на «массу»; трещинами в крышке распределителя и ротора или плохим контактом центральной клеммы; неисправностью конденсатора; повреждением изоляции вторичной обмотки катушки зажигания.

Обгоревшие контакты зачищают при помощи пластинки для чистки контактов или надфилем, а загрязненные — протирают концами, смоченными в бензине. Зазор регулируют способом, описанным ранее. В случае замыкания рычажка прерывателя или его провода на «массу» нужно осмотреть провод и рычажок, протереть их тряпкой, смочен­ной в бензине, и в случае оголения провода изолировать его изоля­ционной лентой.

При наличии трещин в крышке распределителя или ротора их не­обходимо заменить. Проверить состояние угольного контакта и пру­жины. Поломанный угольный контакт или пружину заменить, а за­грязненные прочистить. Неисправность конденсатора обнаружив. от по сильному искрению на контактах прерывателя, вследствие чет о они обгорают, двигатель работает с перебоями, а в глушителе по­являются резкие хлопки. Конденсатор проверяют следующими способами. Провод конден­сатора отсоединяют от зажима и, включив зажигание, размыкают кон­такты прерывателя рукой, при этом между ними появляется сильная искра. Незначительное искрение между контактами при их размы­кании после присоединения провода конденсатора свидетельствует о том, что конденсатор исправен. Если же искра между контактами остается сильной и после присоединения провода конденсатора, то конденсатор неисправен. Неисправный конденсатор необходимо за­менить. Конденсатор можно проверить «на искру», для этого провод высокого напряжения нужно держать на расстоянии 5—7 мм от «мас­сы». Интенсивная искра между проводом и «массой» при размыкании контактов также является признаком исправности конденсатора. Причиной отказа в работе батарейного зажигания могут быть не­исправности катушки зажигания, к которым относятся: повреждение изоляции обмоток, трещины в карболитовой крышке и повреждение дополнительного резистора. Повреждение изоляции обмоток катушки зажигания чаще всего происходит в результате перегрева обмоток. Обмотки перегреваются, если оставить зажигание включенным на продолжительное время при неработающем двигателе.

Для проверки наличия тока высокого напряжения используют вольтоскоп. Если его нет, то необходимо снять крышку распредели­теля и включить зажигание; установить кулачок прерывателя в по­ложение, при котором контакты будут сомкнуты, провод высокого напряжения от катушки зажигания приблизить к «массе» на 4—5 мм и рукой разомкнуть контакты. Появление итенсивной искры между проводом и «массой» свидетельствует об исправности цепи высокого напряжения. Если искры нет, необходимо проверить исправность цепи низкого напряжения, для чего параллельно разомкнутым кон­тактам прерывателя включить лампу. При включении зажигания лам­па должна загораться.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

  • Аккуммуляторная батарея;
  • Коммутатор;
  • Свечи зажигания;
  • Датчика распределитель;
  • Высоковольтные и низковольтные провода;
  • Катушка зажигания;
  • Дополнительное стартерное реле;
  • Добавочный и помехоподавляющий резистор;
  • Указатель тока;
  • Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

  • Сопоставление момента возникновения искры и работы двигателя;
  • Достаточная мощность искры;
  • Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

  • Датчик-распределитель;
  • Токоразносная пластина (бегунок);
  • Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

  • Правильно отрегулирован зазор между электродами свечи;
  • Исправная катушка зажигания;
  • Нужная форма импульсов коммутатора;
  • Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Приборы для диагностики

Чтобы определить неисправность в системе зажигания, применяется различного рода диагностика, причем, проверить исправность деталей СЗ можно различными приборами, также можно продиагностировать двигатель и вручную, например, по свечам. Компьютерная диагностика используется для проверки работоспособности электронных систем управления двигателем (ЭСУД) – с помощью подключения к диагностическому разъему ДВС сканера или компьютерного устройства (ноутбука, стационарного компьютера) выявляются ошибки датчиков, топливных форсунок, проверяются общие параметры.

К приборам диагностики также относятся вольтметры, омметры, в некоторых автосервисах неисправности в СЗ определяют с помощью осциллографа – этот прибор позволяет с высокой точностью определять параметры многих элементов электронной системы.

Общее строение и устройство зажигания

Все системы зажигания, независимо от вида, состоят из пяти основных конструктивных элементов:

  • Источник питания. При запуске мотора машины источником необходимой энергии служит аккумулятор. После того как двигатель начал работать, эту функцию выполняет генератор.
  • Замок зажигания — специальное устройство, которое используется для передачи напряжения. Замок, он же – выключатель, бывает как механический, так и более современный – электрический.
  • Накопитель необходимой энергии. Данный элемент создан для накопления, а также преобразования энергии в достаточном количестве. В современных авто возможно использование двух видов накопителей: индукционных либо емкостных. Индукционный – более распространён и имеет вид некой катушки зажигания. Преобразование осуществляется за счет прохождения тока через две обмотки этой катушки.
  • Свеча. Непосредственно рабочий элемент, который создает необходимую искру для воспламенения. Представляет собой небольшой фарфоровый изолятор, который накручен на резьбу, и имеет два электрода, которые располагаются на небольшом расстоянии друг от друга. При прохождении тока между контактами за счет малого расстояния создается искра.
  • Система, применяемая для распределения зажигания. Главное предназначение – это снабжение в нужный момент свечей зажигания энергией. Состоит из некоего распределителя (либо коммутатора) и отдельного блока для его управления. Вид распределителя зависит от выбранной системы, он может быть либо электронным, либо механическим, который использует для своей работы вращающийся бегунок.

Устройство

Технически система содержит ряд узлов, расположенных в моторном отсеке, на двигателе или в салоне автомобиля.

Источник питания

Питается система зажигания от бортовой сети автомобиля, обычно без предохранителя, чтобы не снижать надёжность. Включение питания происходит от замка с ключом, который управляет мощным реле, поскольку ток потребляется значительный.

Выключатель

В последнее время выключатель зажигания лишь инициирует рабочий режим электронного блока управления двигателем (ЭБУ), который сам подаёт питание на реле отдельных устройств, платы управления, силовые ключи, бензонасос и вентилятор охлаждения. Если зажигание включено, а двигатель не запущен, то потребление тока автоматически сводится к минимуму.

Накопитель энергии

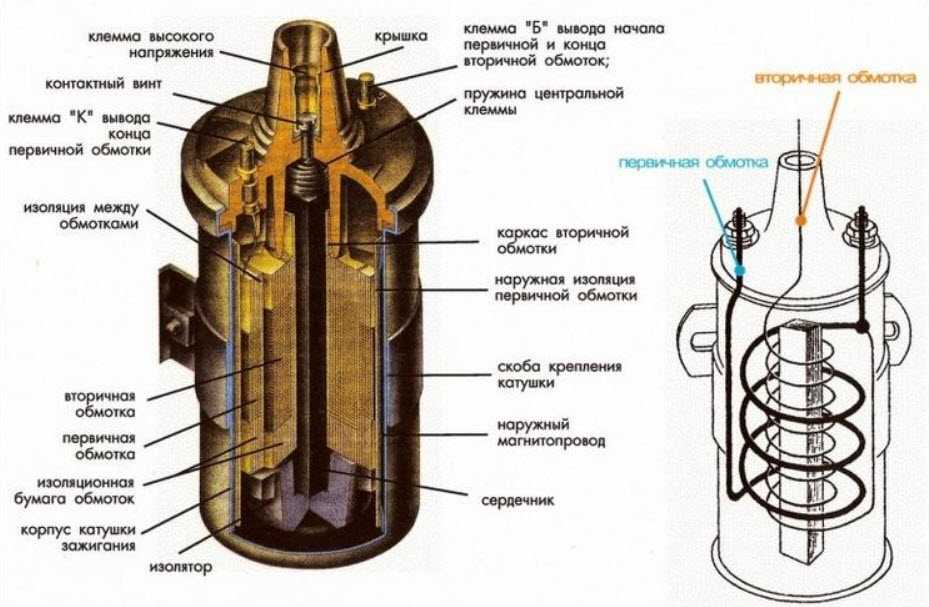

В качестве накопителя сейчас почти повсеместно используется магнитное поле сердечников катушек зажигания. В нужный момент силовой ключ открывается, по первичной цепи трансформатора начинает протекать нарастающий ток, что вызывает увеличение магнитного потока.

После закрывания транзистора вся накопленная энергия через вторичную обмотку расходуется на искровой разряд в свече.

Свечи

Свеча выступает в роли важнейшего элемента, поскольку трудится в очень сложных условиях. Искру надо обеспечит при высоком давлении в точно определённый момент, при этом выступающие в цилиндр части не должны перегреваться или охлаждаться до такой степени, что их забросает смесью, маслом или продуктами горения. Поэтому свечи подбираются по калильному числу под конкретный двигатель.

Для увеличения срока службы в состав электродов вводятся платина или иридий. Такие свечи могут выполняться с заострённым тонким центральным электродом, что повышает напряжённость поля и улучшает искрообразование. Традиционные сплавы при такой конфигурации быстро изнашиваются от электрической и тепловой эрозии.

Система распределения зажигания

Распределение икры по цилиндрам выполняется различными способами, механическими и электронными. Иногда искра с целью упрощения подаётся одновременно в два цилиндра сразу, но поскольку в одном из них в этот момент происходит такт выпуска, то это ни на что не повлияет.

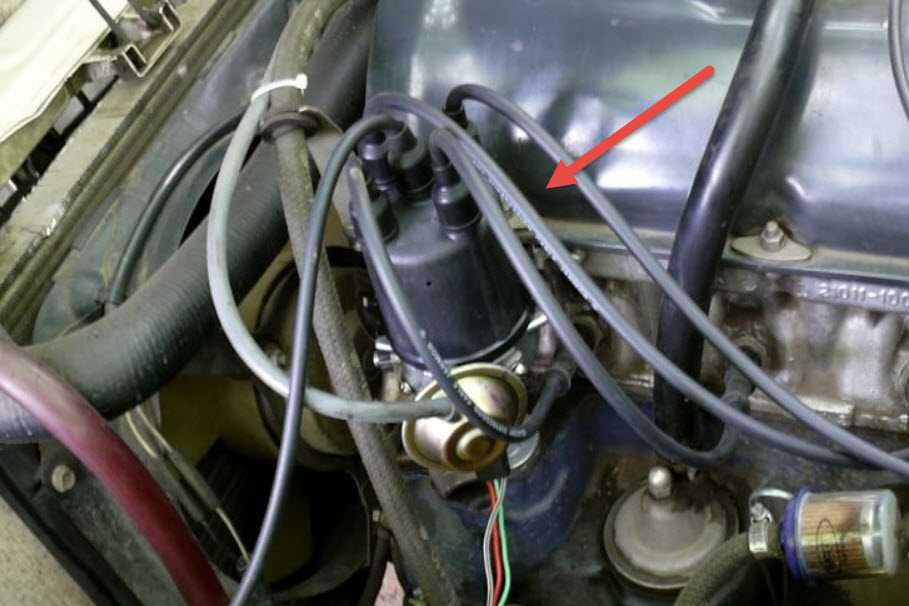

Распределитель (трамблёр)

Самый простой распределитель содержит бегунок с контактом, вращающийся через привод от коленвала. Синхронизация обеспечивает его положение точно напротив нужного выходного высоковольтного наконечника, куда и уходит разряд. Гальванического контакта тут нет, небольшой промежуток легко пробивается мощным выходом катушки.

Коммутатор

Так принято называть транзисторный блок, принимающий сигнал датчика, установленного вместо контактов прерывателя. На самом деле блок ничего не коммутирует, а просто усиливает слабый сигнал до величины, способной запасти нужную энергию в катушке. Состоит из управляющей электронной схемы и силового транзисторного ключа.

Блок управления

В сложных системах все элементы, кроме катушек и датчиков, объединены в управляющем блоке. Он содержит приёмные усилители сигналов датчиков, микропроцессорное устройство обработки информации, обычно совмещающее управление впрыском и зажиганием, а также драйверы – мощные выходные транзисторные ключи.

Высоковольтные провода

В последние десятилетия от высоковольтных проводов, ранее соединявших выходы катушек с наконечниками свечей зажигания, отказываются.

Ненадёжная изоляция и трудности с обеспечением перезаряда паразитных ёмкостей, поэтому на современном автомобиле этих проводов нет, а на каждую свечу надета персональная одноконтактная катушка.
