Включение дневных ходовых огней с запуском двигателя. схемы подключения дневных ходовых огней: от генератора, через реле и от двигателя

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала  на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюсы ДХО:

1. Вам не надо постоянно думать о том, что вы не забыли, и  включили свет при движении автомобиля. Он включается автоматически.
2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
4. Лампы будут служить намного дольше.
5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

• При включении зажигания питание поступает на схему ДХО.
• Контроллер даёт задержку 10 секунд.
•  Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
• Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
• Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
• Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

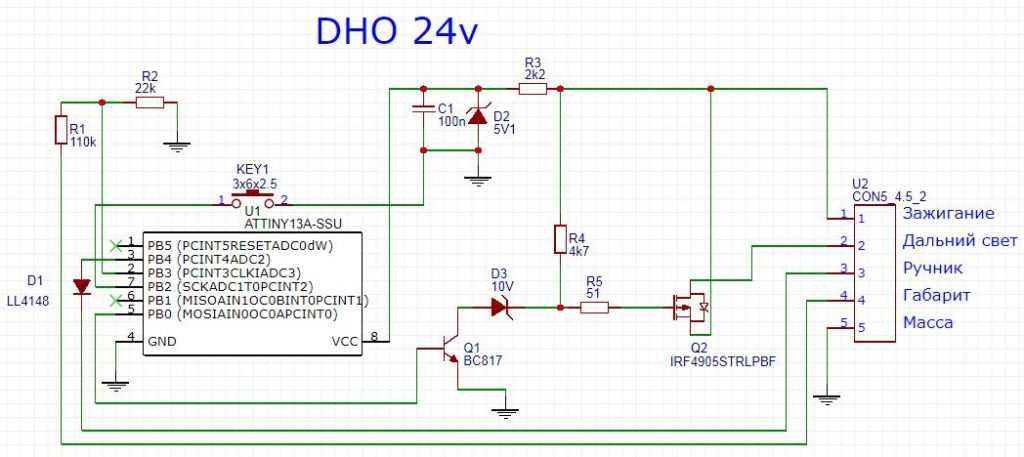

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

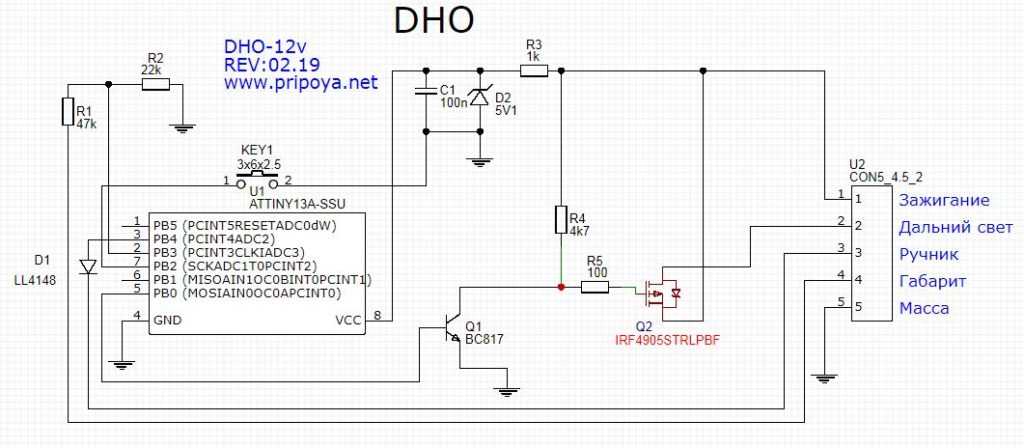

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

№ П/П	Номинал	Шелкография	Корпус	Кол-во	Ссылки на детали
1	ATTINY13A-SSU	U1	SOIC-8	1	ATTINY13A-SSU
2	BC817	Q1	SOT23-3	1	BC817
3	5V1	D2	LL-34	1	Стабилитрон 5V1
4	47k	R1	0805	1	47k
5	22k	R2	0805	1	22k
6	1k	R3	0805	1	1k
7	100n	C1	0603	1	C 0603
8	KEY-7.0*3.5*3.5	KEY1	KEY-7.0*3.5*3.5	1
9	4k7	R4	0805	1	4k7
10	100	R5	0805	1	100R
11	IRF4905STRLPBF	Q2	TO-263-2	1	IRF4905STRLPBF
12	LL4148	D1	LL-34	1	LL4148

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

№ П/П	Номинал	Шелкография	Корпус	Кол-во	Ссылки на детали
1	BC817	Q1	SOT23-3	1	BC817
2	5V1	D2	LL-34	1	Стабилитрон 5V1
3	110k	R1	0805	1	R 0805
4	22k	R2	0805	1	R 0805
5	2k2	R3	0805	1	R 0805
6	LL4148	D1	LL-34	1	LL4148
7	100n	C1	0603	1	C 0603
8	KEY-7.0*3.5*3.5	KEY1	KEY-7.0*3.5*3.5	1	KEY-7.0*3.5*3.5
9	4k7	R4	0805	1	R 0805
10	51	R5	0805	1	R 0805
11	10V	D3	LL-34	1	Стабилитрон 10V
12	IRF4905STRLPBF	Q2	TO-263-2	1	IRF4905STRLPBF
13	ATTINY13A-SSU	U1	SOIC-8	1	ATTINY13A-SSU

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

• 30 кидается на выводы «+» светодиодов;
• 85 идет на «плюс» к габаритам;
• 86 подключают на любой вывод геркона;
• 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

• Отключить клемму масса от АКБ.
• Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
• Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
• Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
• Подсоединить провода при помощи соединительных элементов согласно схеме.
• Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

• Включить зажигание и поставить авто на ручник – лампы не должны гореть.
• Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
• Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
• Включить габариты – фонари должны погаснуть.
• Включить дальний свет – лампы должны гореть на 100%.
• Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Контроллер ДХО

Предпочитаю схему подключения ДХО с использованием блока управления, самый надежный способ, подходит для любого авто и не требует каких-либо знаний. Многие автолюбители покупают блок управления ДХО с AliExpress – стоит он недорого, да и отзывы, казалось бы, хорошие. Однако большинство отзывов оставлены либо в момент получения товара, либо после нескольких дней пользования. На деле же абсолютно все контроллеры ДХО с AliExpress недолговечны и имеют следующие недостатки:

1. принцип работы не соответствует ГОСТу;
2. отсутствует стабилизация (у большинства);
3. низкое качество материалов и сборки;
4. не учтены особенности бортовой сети автомобиля;
5. нет гарантии;
6. некоторые не имеют защиты от влаги.

Из качественных вариантов могу выделить блок управления ДХО DayLight+ от российского производителя, который полностью соответствует ГОСТу и отличается хорошим качеством. Также в контроллере DayLight+ имеется встроенная стабилизация, что значительно увеличит срок службы ходовых огней.

Регламент ДХО – ГОСТ Р 41.48-2004

Поскольку Россия приняла условия Европейской конвенции дорожного движения, то требования Правил ЕЭК ООН №48, отраженные в ГОСТ Р 41.48-2004, пришедшем на смену устаревшим «единообразным предписаниям» 41.87-99, распространяются на российский автопарк. Что же нам говорит законодательство по поводу дополнительных световых приборов?

Правила дорожного движения в пункте 19.5. прямо разрешают применение ДХО:

«в светлое время суток на всех движущихся транспортных средствах… должны включаться фары ближнего света или дневные ходовые огни».

Казалось бы – ставь, подключай – и в путь!

Но тот же ГОСТ предписывает особое расположение, режим работы и яркость ходовых огней. А возможные толкования объясняет Постановление Правительства РФ № 316 от 10.05.2009 г, вносящее изменения в Постановление Совмина № 1090 от 23.10.1993 г.

Поэтому перед тем, как самостоятельно установить дневные ходовые огни, изучим требования перечисленных выше законодательных актов.

Нет желания копаться в скучных статьях? Тогда кратко сформулируем основные моменты, касающиеся правил монтажа и подключения.

• Высота от поверхности дороги – от 25 см до полутора метров;
• Расстояние от наружного габарита автомобиля – не более 400 мм;
• Дистанция между внутренними частями корпусов – не менее 60 сантиметров;
• Яркость – от 400 до 800 кандел.

Режим работы – при включенном зажигании и выключенных фарах ближнего/дальнего света, но с сохранением возможности «мигания дальним». Таким образом, единственно правильным вариантом подключения является включение ДХО при перемещении ключа в положение «зажигание» и автоматическое отключение при включении габаритных огней.

Работа ДХО вместе с фарами БС недопустима! Тем более, в темноте.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

Сигнализация Starline: инструкции по выбору, установке и эксплуатации

Рубрика: Авто гаджеты

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.
