Ремонтируем главный цилиндр сцепления ваз 2101

Регулировка педали сцепления Honda Civic

Регулировка педали сцепления

Детали регулировки педали сцепления

1 — Контргайка датчика-выключателя А
2 — Датчик-выключатель А
3 — Контргайка датчика-выключателя В
4 — Датчик-выключатель В размыкания цепи стартера
5 — Вспомогательная пружина
6 — Главный цилиндр сцепления

7 — Контргайка толкателя главного цилиндра
8 — Полный ход педали сцепления
9 — Свободный ход педали сцепления
10 — Высота педали сцепления
11 — Высота выжатой педали сцепления

Высота педали

Высотой положения педали называется расстояние от ее накладки до панели пола (см. сопроводительную иллюстрацию). Если результат измерения данного расстояния выходит за пределы допустимого диапазона, необходимо произвести соответствующую регулировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки положения педали ослабьте контргайку датчика-выключателя сцепления (А) или регулировочный болт и выверните выключатель таким образом, чтобы он перестал соприкасаться с педалью. Теперь ослабьте контргайку толкателя (см. иллюстрацию выше) и, вращая последний, подкорректируйте требуемым образом высоту положения педали. Затяните контргайку.
2. Вращая датчик-выключатель/болт по часовой стрелке, приведите его в контакт с рычагом педали, затем доверните еще на 3/4 оборота/оборот. Затяните контргайку.
3. Отрегулируйте датчик-выключатель размыкания цепи стартера (см. Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера).

Свободный ход педали

Свободным ходом называется расстояние, на которое педаль перемещается, не встречая сопротивления и не вызывая срабатывания сцепления (см. иллюстрацию выше). При выходе величины свободного хода педали за пределы допустимого диапазона необходимо произвести соответствующую регулировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки свободного хода ослабьте контргайку на толкателе педали, затем, вращая толкатель, добейтесь требуемого результата. Затяните контргайку.
2. Удостоверьтесь в правильности регулировки датчика-выключателя размыкания цепи стартера (см. Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера)

Видео про «Регулировка педали сцепления» для Honda Civic

https://youtube.com/watch?v=epKyvl4-Fh8

Honda Accord cl 7-cl 9 Как правильно отрегулировать педаль сцепления- коробка механика.

Прокачка сцепления (МКПП). Honda civic 5d

Хонда Цивик-ремонт главного цилиндра сцепления

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

  • утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
  • наличие трещин на корпусе цилиндра;
  • разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

  • снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
  • проваливается педаль и сцепление работает с перебоями;
  • появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

  • трещин корпуса;
  • ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

  • шланг, который бы плотно одевался на клапан выпуска;
  • шприц большого размера, диаметр носика которого соответствует размеру шланга;
  • гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Конструкция механизма соединения ДВС и КПП автомобиля

Для того чтобы выполнять работы с таким важным для машины агрегатом, необходимо знать его устройство и порядок взаимодействия с другими элементами трансмиссии.

Существует несколько типов автомобильного сцепления, которые различаются по разным признакам:

  • по характеру трения оно бывает сухое, то есть корзина сцепления и фрикционный диск работают в воздушной среде и мокрое — когда элементы сцепления погружены в масляную ванну;
  • по количеству ведомых или фрикционных дисков различают одно-, двух- или многодисковые устройства;
  • отличаются эти агрегаты приводом, с помощью которого они управляются — это механический, гидравлический, пневматический или комбинированный способ управления механизмом.

Наиболее распространен сухой фрикционный однодисковый механизм соединения КПП с двигателем, который устанавливают на легковые авто с механической коробкой передач.

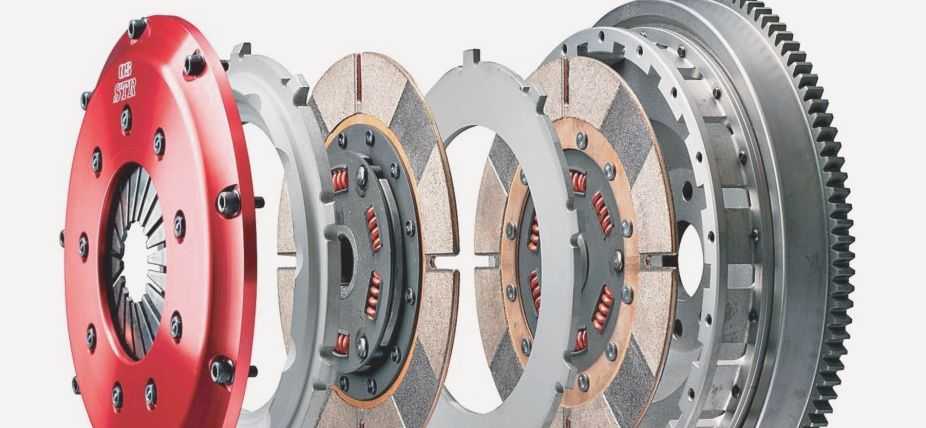

Более одного ведомого диска применяют, когда ставится корзина сцепления на грузовые машины и трактора. Масляная ванна делается на мотоциклетной технике.

У подобного механизма трансмиссии легкового автомобиля фрикционный диск, насаженный на шлицы ведущего вала, прижимается к маховику. Корзина сцепления, в состав которой входит ведущий или нажимной диск, пружины и кожух, располагается на одном валу с диском ведомым. За ней находятся выжимной подшипник, муфта сцепления, а также пружины, тяги и педаль привода.

Главный цилиндр сцепления ВАЗ 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

  • преобразует нажатие на педаль сцепления в давление РЖ;
  • передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

  • рабочая среда;
  • цилиндр с поршнем;
  • сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Это пояснение нужно для того, чтобы понять, как важно следить за исправностью и чистотой ГЦС. Если забьётся компенсационное отверстие в поршне или в корпусе, внутри цилиндра быстро поднимется температура, которая создаст избыточное давление в главном цилиндре

Оно может выдавить прокладки, и жидкость начнёт подтекать. Педаль станет тугой, а уплотнительные кольца быстрее износятся.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

Основные признаки неисправности РЦС

На проблемы с цилиндром указывают такие симптомы:

  • уровень жидкости в бачке снижается, под машиной образуются пятна;
  • педаль начинает проваливаться при нажатии, сцепление нормально не работает;
  • возникают сложности с переключением или выключением скоростей, регулировка привода совершенно не помогает.

Мастера рекомендуют в первую очередь обращать внимание на работу педали. Мягкий её ход или провал сразу должны насторожить, хотя это не повод для немедленного ремонта гидропривода.. Зато причина для диагностики — нужно осуществить прокачку сцепления

Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из-за нарушения герметичности манжет.

Зато причина для диагностики — нужно осуществить прокачку сцепления. Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из-за нарушения герметичности манжет.

За счёт какой детали осуществляется прокачка и где эта деталь установлена?

Прокачку осуществляется только через штуцер который специально нужен для прокачки сцепления на автомобиле, а располагается данный штуцер на рабочем цилиндре сцепления который в свою очередь можно очень легко увидеть заглянув под днище автомобиля, или же посмотрев сверху в подкапотное пространство.

Когда нужно прокачивать сцепление?

Прокачка осуществляется только в тех случаях, если. При нажатии до упора на педаль сцепления, сцепление не полностью выключается, к примеру вы выжали педаль, включили первую передачу и не успели ещё убрать ногу с педали как машина уже едет, вот это и называется не полное выключение сцепления в народе говориться что сцепление ведёт. А также если был ремонт, замена цилиндров.

Прокачивают сцепление для чего? Для того чтобы убрать воздух из цилиндров или правильнее говорить, чтобы убрать воздух из тормозной жидкости, а иначе если в тормозной жидкости которая находится в цилиндрах будет присутствовать воздух, то и сцепление так как надо работать не будет, как уже было отмечено ранее оно не будет полностью выключаться, а так же ход педали может быть очень лёгким, поэтому после обнаружении данных неисправностей, рекомендуется прокачать систему да поскорее, потому что с неполностью работоспособным сцеплением ездить опасно, так как при экстренном торможении автомобиль при выжимании сцепления будет сам ещё в добавок катиться в перёд, так как сцепление будет неполностью выключаться!

Как прокачать сцепление на ВАЗ 2101-ВАЗ 2107?

Помните всегда то, что заниматься прокачкой сцепления нужно вдвоем в автомобиле, потому что без помощи постороннего человека в таком дело сложно обойтись, но всё же выход есть, поэтому если вы собрались один прокачивать сцепления тогда сперва прочтите всю статью чтобы хоть визуально понимать как это делается, а затем запустите видео-ролик который расположен в самом конце статьи, так вот в этом ролике показывается наглядный процесс прокачки сцепления, выполняемый всего лишь одним человеком!

А так же всю работу лучше всего проделывать на яме, потому что это намного проще и удобнее, но если её нет то можно работу проделать и без неё просто это будет чуть проблематично!

1) В самом начале операции залейте новую тормозную жидкости в бачок сцепления, а после заверните этот бачок пробкой.

2) Следом возьмите в руки небольшой шланг и оденьте его одним концом на штуцер рабочего цилиндра.

3) Затем попросите помощника сесть в салон машины и нажать около 5 раз на педаль сцепления, на последний раз пусть он оставит педаль полностью нажатой.

Попросите помощника чтобы он нажимал на педаль сцепления резко и с интервалом в нажатиях 3 сек!

4) А вы в это время, пока помощник удерживает педаль нажатой подготовьте пустую ёмкость в которую будете сливать тормозную жидкость с пузырьками, и после чего опустите в эту ёмкость другой конец шланга.

5) После чего ослабьте гаечным ключом затяжку штуцера и в это время в ёмкость которую вы держите, начнёт сливаться тормозная жидкость с пузырьками.

Как вы уже поняли и об этом уже говорилось ранее — пузырьки это воздух который не должен присутствовать в тормозной жидкости никогда, а иначе система начнёт неисправно работать, в общём продолжаем!

6) Теперь дождитесь пока бачок сцепления в котором находиться тормозная жидкость практически полностью не опустошится и сразу же затем заверните натуго прокачной штуцер, а помощник пусть уберет ногу с педали.

Обязательно обратите внимание на слова: ″Практически полностью не опустошится», поэтому не надо ждать пока вся жидкость из бачка выйдет, она не в коем случае не должна падать меньше 15 мм, а иначе вы будете производить прокачку сцепления очень долгое время и скорее всего система даже не прокачается если так делать, потому что когда жидкость полностью опустошается из бачка, за это время в систему начинает попадать воздух, в связи с этим гидропривод сцепления повторно разгерметизируется что и проведёт к постоянной прокачке!

7) Теперь как вы уже поняли, когда уровень дойдёт практически до самого низу, то прекратите операцию по прокачке завернув при этом прокачной штуцер а помощник убрав ногу с педали, и после чего снова долейте жидкость в бачок и повторите всю операцию по прокачке снова.

Ремонт ведомых дисков

Ведомый диск может иметь дефекты:

  • износ фрикционных накладок
  • ослабление заклепок крепления ступицы
  • коробление диска
  • износ шлицев ступицы

Диск выбраковывают при трещинах и изломах, предельном износе отверстий, а ступицу — при трещинах и предельном износе шлицев.

Ослабленные заклепки удаляют. Отверстия рассверливают одновременно в ступице, диске и маслоотражательной шайбе и приклепывают их заклепками в горячем состоянии. Подтягивать ослабленные заклепки не допускается.

Фрикционные накладки, изношенные по толщине, заменяют новыми. Новые накладки приклепывают пустотелыми заклепками из цветных металлов или приклеивают клеем ВС-ЮТ или БФ-52Т. Для изготовления заклепок используют медные или латунные трубки соответствующего диаметра. Головки заклепок в новых накладках должны утопать на 1,0-1,5 мм. Неплотность прилегания поверхности накладки не должна превышать 0,3 мм. При использовании накладок в виде отдельных секторов различие их по толщине в одном комплекте не должно превышать 0,1 мм. Для наклепки накладок к ведомым дискам применяют пневматический пресс.

Приклеивание накладок по сравнению с приклепыванием повышает производительность почти в 3 раза, дает экономию цветного металла, увеличивает поверхность трения накладок и срок их службы, уменьшает задиры рабочих поверхностей нажимных и промежуточных дисков. Технология приклеивания накладок рассмотрена выше.

Коробление ведомых дисков определяют по торцовому биению на приспособлении. Устраняют коробление правкой на плите перед приклепыванием (приклеиванием) накладок.

Принцип работы сцепления в автомобиле

Сцепление играет важную роль в системе трансмиссии автотранспорта. Его функция предполагает включение/выключение крутящего момента. Данный узел обеспечивает плавность соединения вращающегося маховика силового агрегата с первичным валом коробки передач при начале движения автомобиля, а также в процессе переключения скоростей. Еще одна задача рассматриваемого механизма состоит в защите автомобильной трансмиссии от серьезных перегрузок, возникающих в случае экстренного торможения.

Современные модели автомобилей комплектуются несколькими конструктивными вариантами сцепления. К примеру, в зависимости от количества дисков различают одно- и многодисковые системы (первый вариант встречается чаще).

Еще один важный параметр классификации сцеплений автомобилей – это рабочая среда привода. По этому признаку механизмы делятся на «сухие» и «мокрые». В современных моделях автопроизводители чаще используют «сухие» приводы, так как для их работы не нужно предусматривать наличие масляной ванны.

На рисунке представлены основные элементы сцепления автомобилей:

1. Направляющая, по которой движется выжимной подшипник.

2. Первичный вал коробки передач.

3. Скоба регулировки свободного хода.

4-5. Вилка механизма сцепления.

8. Маховик силового агрегата.

В зависимости от вида привода различают гидравлическое, механическое, электрическое или комбинированное сцепление. Кроме того, различные конструкции могут отличаться вариантом нажатия на прижимной диск и могут иметь круговое расположение пружин либо центральную диафрагму.

Основными конструктивными элементами механизма, обеспечивающего передачу вращательного ускорения от силового агрегата автотранспортных средств, выступают: «ведомый» и нажимной диск сцепления, выжимной подшипник, приводная вилка, приводная система и педаль (выключатель соединения с маховиком силового агрегата).

Принцип работы сцепления с одним диском заключается в плавном переключении скоростей, которое происходит в результате плотного прижимании маховика, накладок ведомого диска и прижимных элементов «корзины». При включенном механизме, прижимающийся диск «корзины» сцепления давит на выжимные пружины, что обеспечивает плотное прилегание к ведомому диску, который в результате такого воздействия прижимается к маховику двигателя.

Так как первичный вал КПП заходит в муфту со лицами, то и он получает вращательное ускорение от диска. При надавливании на педаль сцепления в салоне авто, привод сцепления обеспечивает давление выжимного подшипника на пружины, что способствует отведению рабочей поверхности «корзины» от диска, поэтому вал коробки передач перестает вращаться даже при работающем моторе.

В двухдисковой конструкции механизма, передающего вращательное движение силового агрегата автомобилей, присутствует 2 диска и, соответственно у корзины есть 2-е рабочие поверхности. Между дисками такого механизма присутствуют ограничительные втулки и детали, обеспечивающие синхронное нажатие. Процесс разъединения маховика мотора и первичного вала КПП у однодисковых и двухдисковых сцеплений одинаков.

Модели авто с АКПП чаще всего комплектуются влажным многодисковым механизмом сцепления, но у некоторых производителей можно встретить и комбинацию с сухим сцеплением.

Активаторы для АКПП могут быть электрическими или гидравлическими. В первом случае используется шаговый электродвигатель, а во втором двигатель в виде гидроцилиндра. Управляет работой электрического сервопривода коробки «автомат» электроника, а гидравлического активатора гидрораспределитель.

Роботизированные КПП комплектуются двумя видами сцепления, которые работают попеременно. Первый механизм обеспечивает включение передач, а второй, при этом, ожидает команду на переключение следующей передачи.

Привод сцепления и его виды

Устройство сцепления

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

  • механический;
  • гидравлический;
  • электрогидравлический;
  • пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

  • трос сцепления;
  • педаль сцепления;
  • вилка выключения сцепления;
  • выжимной подшипник;
  • механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

  • простота устройства;
  • невысокая стоимость;
  • надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

Схема гидравлического сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

  • главный цилиндр сцепления;
  • рабочий цилиндр сцепления;
  • бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

  • гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
  • сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим.  Течь рабочей жидкости и попадание в систему гидропривода воздуха — вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Разборка сцепления

Общую разборку сцепления производят в такой последовательности:

  1. Отвертывают болты, крепящие крышку сцепления к маховику, и снимают сцепление; болты отвертывают равномерно, чтобы не вызвать коробления крышки.
  2. Для разъединения крышки и нажимного ведущего диска нажимают прессом на крышку, расшплинтовывают и отвертывают гайки или болты крепления рычагов выключения, извлекают рычаги из крышки и медленно поднимают шпиндель пресса; после этого снимают крышку и вынимают нажимные пружины.

При отсутствии пресса сначала отвертывают гайки двух диаметрально расположенных рычагов, вынимают рычаги и винты, а на их место вставляют более длинные болты и навертывают на них гайки до упора в крышку. После этого отвертывают гайки остальных рычагов и медленно отвертывают гайки на установленных длинных болтах до полного освобождения нажимных пружин, затем снимают крышку и пружины.

Как устроен двигатель бензопилы

В устройствах, выпущенных в ближайшее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Вернее как открутить чашку сцепления на stihl Как снять и вал на триммере. Он содержит в себе несколько устройств, которые слаженно работают. Замена сцепления на бензокосе. hd. #сцепления, # как снять сцепление на. Главные составляющие мотора:

  • Маховик;
  • Муфта;
  • Зажигательный модуль;
  • Глушитель;
  • Втулка монтажная.

Движок, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минутку, и потому он просит обработки высококачественным маслом. Нужен высокий уровень охлаждения системы во время эксплуатации. Движок агрегата обустроен охлаждающей системой, которая доставляет воздух для остывания систем.

Ремонт мотокосы и отзыв.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
