Что собой представляет картер, зачем он нужен двигателю и из каких материалов изготавливается

Плюсы и минусы системы сухого картера

Как уже было сказано, система смазки с сухим картером позволяет добиться стабильного давления масла при любых условиях движения транспортного средства

Также подобная схема позволяет эффективно охладить масло, что очень важно для форсированных двигателей, которые предельно чувствительны к температуре смазочной жидкости

Что касается особенностей конструкции, двигатель с такой системой имеет меньший по размеру поддон картера, что автоматически уменьшает и общую высоту силовой установки. В результате такой мотор можно установить несколько ниже, переместить центр тяжести, улучшить устойчивость автомобиля. Также изменяются и аэродинамические характеристики, так как днище таких автомобилей более плоское.

Мощность двигателя с системой сухого картера также несколько выше, чем у традиционных аналогов. Такие моторы легче запускаются и раскручиваются, так как коленвалу нет необходимости вращаться в масляной ванне и испытывать сопротивление масла в поддоне. Также коленвал не разбрызгивает масло, повышается его плотность, смазка не пенится, меньше расходуется.

Еще одним плюсом является то, что сухой картер делает контакт масла с отработавшими картерными газами минимальным. В результате масло не так быстро окисляется и стареет. Также в поддоне не так интенсивно скапливаются загрязнения и отложения, система смазки двигателя дольше остается более чистой.

Маслонасосы находятся снаружи мотора, что позволяет быстрее обнаружить причину и отремонтировать двигатель в случае возникновения проблем с давлением масла, причем без разборки самого ДВС. В совокупности, указанные преимущества позволяют говорить о том, что двигатель с сухим картером более надежен.

Что касается минусов, система сухого картера является более дорогостоящей и сложной. Наличие ряда дополнительных элементов (бак с маслом, насосы, масляный и воздушный радиаторы и т.д.) приводит к закономерному увеличению веса. Также в такую систему нужно заливать больше масла по объему.

Как результат, моторы с такой системой смазки стоят дороже, расходы на содержание двигателя также повышаются, особенно если дело доходит до ремонта или необходимости замены тех или иных элементов. Именно по этим причинам сухой картер не ставится на подавляющие большинство гражданских авто, так как подобные автомобили не предполагают использование в экстремальных или даже отдаленно приближенным к таковым условиях.

Если же возникла необходимость доработать гражданскую версию ТС и модернизировать систему смазки, по тем или иным причинам требуется эффективно снизить температуру масла и улучшить охлаждение масла в двигателе, тогда можно ограничиться установкой охладителя масла в двигателе (маслокулера) или же реализовать полный переход на систему сухого картера двигателя.

Сделать это можно как путем установки готового кит-комплекта системы сухого картера или изготовления ряда элементов по индивидуальному заказу, так и путем установки б/у компонентов с разных автомобилей.

Особенности сухих картеров

Всё сказанное выше касалось непосредственно автомобилей, на которых используется мокрый поддон-картер. Это наиболее распространённая система смазки, применяемая на гражданском автотранспорте.

Но если говорить о картерах, то нельзя не отметить существование такого понятия как сухой картер. Здесь, в отличие от традиционных решений, в поддоне смазка отсутствует.

Сухие системы используются преимущественно в конструкциях гоночных автомобилей, спортивных машин и на некоторых внедорожниках. Объяснить такое решение инженеров достаточно просто. Когда автомобиль передвигается на высокой скорости, резко входит в повороты, быстро ускоряется и так же активно тормозит, либо взбирается на возвышенности, масло плещется по всему мотору, от одного края к другому.

Из-за таких ситуаций возникает высокая вероятность того, что маслоприёмник будет оголяться. При этом сам смазочный материал, в качестве которого выступает моторное масло, пенится. Если это произойдёт, двигатель столкнётся с такой проблемой как масляное голодание. Параллельно упадёт давление в системе.

Результатом подобных ситуаций становится сначала перегрев двигателя, а в дальнейшем его полный выход из строя со всеми вытекающими последствиями.


Система сухого картера

Сухой поддон-картер отличается тем, что в конструкции двигателей имеется специальный резервуар. Он служит для размещения всего смазочного материала. Конструктивно ёмкость разработана таким образом, чтобы процесс взбалтывания становился невозможным, даже при экстремальных условиях.

А чтобы каждый узел мог получать смазку и дополнительное охлаждение маслом, жидкость подаётся на них с помощью насоса. Во время работы смазка постепенно стекает в поддон. Чтобы масло снова оказалось в резервуаре, предусмотрен всасывающий модуль. Именно он отвечает за приём стекающего из мотора масла обратно в ёмкость. Далее насос повторно выполняет свою работу. Цикличность этого процесса гарантирует смазку всех необходимых элементов, но при этом отсутствуют недостатки, характерные для мокрого типа картера.

Можно выделить несколько основных преимуществ, которые характеризуют сухие типы автомобильных поддон-картеров:

  • исключается такая проблема как масляное голодание;
  • сам картер обладает меньшими геометрическими размерами;
  • снижен центр тяжести двигателя;
  • масло лучше охлаждается;
  • двигатель получает небольшую прибавку в мощности, поскольку снижается сопротивление смазки коленвалу.

Но параллельно использование системы сухого картера приводит к тому, что конструкция усложняется, двигатель становится сложнее в обслуживании и ремонте. Дополнительно увеличивается общий вес автомобиля. Всё это приводит к тому, что машины с сухими картерами, при прочих равных, дороге классических решений с картерами мокрого типа.

Во многом из-за этих имеющихся недостатков и отсутствия необходимости, в гражданских автомобилях сухие системы практически не используются. В них нет острой потребности. Мокрые картеры прекрасно справляются со своими задачами, они проще в изготовлении и легче в обслуживании.

Можно с уверенностью говорить о том, что картер является не просто неотъемлемой частью любого двигателя, работающего по принципу внутреннего сгорания топливовоздушной смеси. Это ещё и очень важный компонент, выполняющий свои задачи для обеспечения надёжной, бесперебойной и беспроблемной работы силовой установки.

Конструктивно эти элементы могут несколько отличаться друг от друга, но принцип их работы примерно везде одинаковый. Разница хорошо заметна только в случае с мокрыми и сухими системами картеров. Но поскольку обычные серийные машины крайне редко оснащаются сухим типом, в подавляющем большинстве случаев речь идёт именно о мокрых масляных картерах транспортных средств.

Конструкция


Автомобильный двигатель — очень сложная система с множеством разных по размеру и форме деталей Материалом для производства корпуса силового агрегата является сплав алюминия с другими крепкими металлами. Это позволяет сделать корпус лёгким, прочным, хорошо отводящим повышенную температуру. Нижнюю часть закрывает поддон картера двигателя, который, помимо защитных функций, служит ёмкостью для стекающего вниз масла. Крепится поддон с помощью болтов, а между ним и картером находится прокладка, предотвращающая утечку масла через место стыка поддона с корпусом движка. Для улучшения жёсткости конструкции предусмотрены отливы, играющие роль рёбер жёсткости и служащие посадочным местом для коленвала.

Коленчатый вал удерживается на рабочем месте специальными крышками, называемыми коренными. Они прикручиваются к корпусу силового агрегата специальными болтами. Выступающие наружу части вала закрываются крышками, которые называются передней и задней. Они снабжены сальниками для предотвращения вытекания моторного масла. Помимо коленчатого, в картере присутствуют также промежуточные валы, предназначение которых заключено в балансировке работы агрегата.

С наружной стороны картер двигателя имеет несколько отливов для усиления посадочного места стартёра, генератора, компрессора кондиционера и помпы системы охлаждения. К задней части прикручивается коробка передач, а места стыковки также усилены дополнительными отливами.

Сверху на картер устанавливается головка блока цилиндров, удерживающаяся на нём с помощью болтов или металлических шпилек с нарезанной на них резьбой. Во избежание утечек с места стыковки корпуса мотора и головки блока проложена прокладка картера двигателя. Она предотвращает утечку наружу охлаждающей жидкости.

Устройство картера

В устройство картера также входят масло проводящие каналы, благодаря которым смазка стекает в поддон, где она охлаждается и в дальнейшем всасывается насосом. В процессе работы кривошипно-шатунного механизма в смазку могут попадать мелкие металлические частицы.

Чтобы они не повредили насос и не попали на контактные поверхности механизма, на стенке поддона некоторых автомобилей установлены магниты. В некоторых модификациях моторов дополнительно имеется металлическая дренажная сетка, которая отфильтровывает крупные частицы и не дает им осесть на дне поддона.

Дополнительно картер двигателя имеет вентиляцию. Внутри корпуса скапливаются пары масла, а также в него попадает часть выхлопных газов из верхней части мотора. Смесь этих газов имеет негативное влияние на качество масла, из-за чего оно теряет свои смазочные свойства. Для удаления картерных газов в крышке головки блока цилиндров имеется тонкая трубка, которая подсоединена к карбюратору или идет к воздушному фильтру.

Каждый производитель использует свои разработки для удаления картерных газов из мотора. На некоторых автомобилях в системе смазки стоят специальные сепараторы, которые очищают картерные газы от масляного аэрозоля. Это предотвращает загрязнение воздуховодов, через которые сбрасываются вредные газы.

Виды технического обслуживания

ТО разделяются по сложности выполнения работ, регулярности и времени проведения. Основные виды технического обслуживания:

  • Ежедневный осмотру (ЕО),
  • Нулевое техническое обслуживание (ТО-0),
  • Певое техническое обслуживание (ТО-1),
  • Второе техническое обслуживание (ТО-2),
  • Сезонное техническое обслуживание.

Ежедневное обслуживание

Это комплекс мер по контролю основных узлов и агрегатов самим автовладельцем перед началом эксплуатации автомобиля. Данный вид обслуживания способен выделить незначительные неполадки, требующие экстренного решения, во избежания дальнейшей более серьезной поломки, следствием которой они способны стать.

Также комплекс мер, входящий в ежедневное обслуживание, нацелен на обеспечение безопасности водителя и других участников дорожного движения.

Ежедневный осмотр включает в себя:

  • Осмотр общего состояния транспортного средства,
  • Осмотр состояния кузова и лакокрасочного покрытия,
  • Наличие и состояние государственных номерных знаков,
  • Проверка электрического и электронного оборудования автомобиля,
  • Проверка исправности датчиков,
  • Проверка исправности рулевой системы,
  • Проверка уровня моторного масла в двигателе,
  • Проверка уровня охлаждающей, тормозной жидкостей, наличия жидкости в бачке омывателя,
  • Проверка положения зеркал,
  • Проверка исправности оптики.

Эти действия обеспечат комфортное вождение и безопасность всем участникам движения. Выполнять данные действия нужно на обязательной основе, ведь, если вдруг произойдет ДТП и экспертиза покажет, что водитель выехал на авто с неисправностью или не проверил машину перед выездом, то вина за инцидент будет полностью лежать на его плечах.

Стоит также не забывать перед выездом проверять уровень топлива в баке и выполнять регулярную мойку автомобиля и чистку салона.

Последнее требование связано даже не с обеспечением красивого внешнего вида автомобилю, а совершается для того, чтобы удалить лишнюю грязь, которая может повредить лакокрасочное покрытие и негативно влиять на другие детали транспортнго средства.

Нулевое техническое обслуживание (ТО 0)

Проводится для нового автомобиля во время так называемой «обкатки». Проводится после 1500 км пробега и включает в себя поверхностный осмотр узлов и агрегатов автомобиля и замену моторного масла и масляного фильтра.

Техническое обслуживание 1 (ТО 1)

Проводится ТО 1 после каждых 15 000 км пробега или года эксплуатации автомобиля, независимо от того ездил автомобиль в этот период или нет. Данный вид обслуживания предпочтительней проводить в официальном сервисе, потому что работы, которые проводятся, зачастую требуют сложного оборудования для диагностики и ремонта авто.

К тем действиям, которые производятся при ежедневном обслуживании дополняются комплекс мер включающий в себя регулироку узлов и агрегатов их диагностика, а также при необходимости проводится очистка и смазка деталей.

Во время ТО 1, и в зависимости от условий в которых транспортное средство эксплуатируется, меняются фильтры (топливный, воздушный, масляный) и прокладки.

Основная цель ТО 1- профилактика возможных неисправностей, которые могут привести к серьезным поломкам автомобиля, меры по устранению устранению факторов, способных повысить уровень расхода топлива и смазочных материалов, а также снизить износ рабочих деталей транспортного средства.

Техническое обслуживание 2 (ТО 2)

Данные вид ТО проводится по прохождению автомобилем каждые 60 000 км. Включает в себя все меры входящие в ЕО и ТО 1, но дополнительно снимаются и диагностируются некоторые детали и узлы, а также делается замена масла в коробке передач и антифриза.

Техническое обслуживание подобного рода также следует делать на надежном автосервисе у опытных специалистов.

Сезонное обслуживание

Данный вид технического обслуживания представляет из себя комплекс мер по подготовке автомобиля для эксплуатации в определенное время года. Учитывая отечественный климат данный вид обслуживания является обязательным и требует проведения его дважды в год.

Включает в себя:

Смена резины на соответствующую предстоящему сезону

Важно проводить смену летней на зимнюю в преддверие первых заморозков, потому что езда по гололеду требует большего сцепления, чего не обеспечивают летний тип шин. С отступлением морозов и наступлением теплого времени года следует менять зимнюю резину, чтобы обеспечить ей больший срок эксплуатации.
Замена моторного масла на соответствующее сезону (летнее/зимнее), так как эксплуатация двигателя в экстремальном температурном режиме требует особых свойств смазочных материалов.
Проверка системы отопления или кондиционирования автомобиля

Назначение и функции картера

Основной задачей картеров является крепление подвижных механизмов, которые нуждаются в обильной смазке. В картере двигателя расположен коленвал, масляный насос, балансировочные валы (о том, в каких моторах используются такие механизмы и зачем они нужны, читайте в отдельной статье) и другие важные элементы силового агрегата.

В картерах трансмиссии размещены все валы и шестерни, которые обеспечивают передачу крутящего момента от маховика мотора до ведущих колес. Эти детали постоянно испытывают нагрузку, поэтому тоже нуждаются в обильной смазке.

Помимо смазки картер выполняет еще несколько важных функций:

  • Охлаждение агрегата. В результате работы вращающихся деталей, контактные поверхности сильно нагреваются. Температура масла, находящегося в емкости постепенно тоже повышается. Чтобы оно не перегрелось и не потеряло своих свойств, его нужно остудить. Эту функцию выполняет резервуар, постоянно контактирующий с прохладным воздухом. Во время передвижения автомобиля поток увеличивается, и механизм лучше охлаждается.
  • Защищает детали агрегата. Картер двигателя и коробки передач изготавливается из прочного металла. Благодаря этому даже если автомобилист невнимателен к обстановке на дороге, данная деталь способна защитить масляный насос и вращающийся вал от деформации при ударах. В основном он изготавливается из железа, которое при ударах деформируется, но не лопается (все зависит от силы удара, поэтому следует все равно быть аккуратным при езде по кочкам).
  • В случае трансмиссионных картеров, то они позволяют установить валы и шестерни в один механизм и зафиксировать его на раме машины.

Доверить профессионалам, или делать ремонт своими руками

Многие водители думают, что производить капитальный ремонт мотора самостоятельно намного дешевле, чем обращаться к специалистам на СТО. Однако это не всегда правильное утверждение. Например, в некоторых ситуациях, необходимо протачивать и доводить зеркала цилиндров или производить замену кольца поршней. Провести подобные операции в домашних условиях очень тяжело. Кроме того, необходимо иметь специальные приспособления, которые, как правило, стоят достаточно дорого. По этому, в таком случае, желательно прибегнуть к помощи профессионалов.

Работы по двигателю лучше доверить профессионалам

Помимо этого, на станциях техобслуживания, при капремонте проводят диагностику стартера, гернератора и распределителя вашего транспортного средства. Если они неисправны, их заменят.

Принцип работы двигателя

Во всех ДВС, какой бы конструкции они ни были, используется один и тот же принцип работы. Это преобразование энергии теплового расширения при сгорании топлива сначала в прямолинейное, а затем во вращательное движение.


Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.


Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.


Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.


Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Ищем неисправности головки блока цилиндров

Перед демонтажом обязательно проводим проверку взаимного положения коленвала и распредвала по меткам. Вплоть до того, что наносим самостоятельно дополнительные метки.

Для конкретных моделей авто технология демонтажа ГБЦ описана в мануалах. Но особенности некоторых операций напомнить стоит.

  • болты крепления головки ослабляем с середины на 0,5-1 оборот, поочередно. Болты со внутренними шлицами предварительно очистить от нагара, иначе неплотно вошедший ключ грозит срывом и проблемами при демонтаже;
  • при демонтаже ГБЦ, если отсутствует схема подсоединения всевозможных вакуумных трубок, то необходимо зарисовать эту схему самому, предварительно нанеся соответствующие метки.
  • при снятии пружин клапанов используйте съёмники для рассухаривания, но никак не принцип «сильного молотка».

Контроль состояния ГБЦ

По сути, в ГБЦ не так уж и много основных параметров, которые нуждаются в проверке, прежде, чем вы начнете ремонт головки блока цилиндров. Поэтому давайте начнем искать типичные неисправности головки блока цилиндров.

Нижняя плоскость ГБЦ. Проверяется при помощи лекальной линейки и набора щупов. Линейка кладётся по диагоналям головки на плоскости и при помощи щупа определяется толщина зазора. Если зазор более, чем максимально допустимый зазор в 0,05-0,06 мм, то требуется шлифовка головки блока цилиндров.

Износ опорных шеек кулачкового вала и подшипников. Все диаметры измеряются микрометром и сравниваются с показателями максимально допустимых, для той или иной модели двигателя. По результатам измерений принимается решение о виде ремонта или замены деталей. Не забываем визуально оценивать наружное состояние поверхностей. Они не должны иметь явных признаков механических повреждений: царапины, сколы, задиры, канавки и т.д.

Контроль износа стержней клапанов и втулок. Производится микрометром в нескольких контрольных точках стержня по окружности. Клапан меняется, если разница диаметров превышает максимально допустимые параметры определенные производителем.

Если у вас отсутствует такой прибор, как нутромер, для определения изношенности направляющих втулок, то ее можно определить по люфту клапана (нового) во втулке. Как правило, втулки меняются на новые.

Износ таких деталей, как: сёдла, рычаги, коромысла, кулачки определяется визуально. Если фаска на клапане «провалена», но стержень в порядке, то её обрабатывают, и клапан может быть вновь использован.

Другие дефекты ГБЦ также можно определять визуально. Наличие на поверхности головки блока заусениц, засечек устраняется шлифовкой головки блока цилиндров для устранения негерметичного соединения ГБЦ с самим блоком.

Таким образом, ремонт головки блока цилиндров, мы с вами проводим одновременно с дефектовкой, как говорится, — по мере поступления неприятностей.

Удачи вам при проведении ремонта головки блока цилиндров своими руками.

Главная →

Обслуживание и Ремонт → Двигатель →

Цена кантователя двигателя

В принципе, сделать кантователь для двигателя своими руками чертежи и конструкции которого размещены на страничке, достаточно несложно. Другое дело, насколько он будет полезен и насколько будет оправдано использование площади гаража под его размещение. Как бы там ни было — оборудование очень полезное и функциональное, несложное в изготовлении и недорогое по материалам.

Цена фирменного, заводского стапель кантователя для моторов легковых автомобилей составит не менее 8 тысяч рублей, а если напрячься и сделать своими руками кантователь кран, то можно сэкономить и вовсе тысяч 20-25.

Базовые части двигателя

Чтобы хорошо понимать устройство двигателя автомобиля, важно разбираться, что из себя представляет блок, цилиндр, поршень, поршневые кольца и шатун. Металлическую основу мотора, остов называют блоком

Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем

Металлическую основу мотора, остов называют блоком. Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем.

Иногда можно встретиться с термином «блок», иногда – с терминами «блок двигателя», «блок цилиндров». Всё это одно и тоже. Блок двигателя берёт на себя серьёзные нагрузки. Поэтому контроль качества при его изготовлении должен быть предельно высок

Огромное внимание уделяется как материалу, так и уровню точности изготовления детали. Для производства используются высокоточные станки

Раньше блоки изготавливали из перлитного чугуна с легирующими добавками. Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров.

Цилиндр

Рядом с понятием «блок» стоит понятие «цилиндр». Под цилиндром подразумевается цилиндрическое отверстие, высверленное в блоке. То есть это рабочая камера объёмного вытеснения.

Уплотнение верхней стороны цилиндра обеспечивает головка. Именно в ней находятся:

  • Клапаны. Обеспечивают (в процессе открытия-закрытия) поступление в цилиндр воздуха, топливовоздушной смеси. Также среди функций клапанов обеспечивают очистку камеры сгорания цилиндра от отработавших (выхлопных) газов. Закрытие клапанов и удержание их в таком состоянии обеспечивают клапанные пружины.
  • Распредвалы (элементы привода клапанов). От них зависит то, как открываются клапаны, сколько времени они находятся в открытом состоянии
  • Механизмы привода клапанов. Функция идентична. И, как видно, из названия – это привод клапанов. Но сами механизмы могут быть разными. Всё зависит от мотора: например, бензиновый, дизельный.

Цилиндр играет роль направляющего для поршня.

Поршень, поршневые кольца и шатун

Цилиндрическая деталь или совокупность деталей, которая преобразует энергию горения топливо в механическую энергию, называется поршнем.

В проточках на боковой поверхности поршня вставлены поршневые кольца. Благодаря им между поршнем и стенкой цилиндра создаётся уплотнение. Задача поршневых колец заключается в создании барьера для перетекания из камеры сгорания в картер коленчатого вала газов.

Среди задач поршня:

  • Оказание силового воздействия на шатун.
  • Отвод тепла от камеры сгорания.
  • Герметизация камеры сгорания.

Подвижное соединение между поршнем и коленчатым валом обеспечивает шатун. Именно шатун передаёт силу движущегося поршня к вращающемуся коленчатому валу.

Коленчатый вал

Коленчатый вал – это важная составляющая кривошипно-шатунного механизма. Кривошип коленчатого вала создает возвратно-поступательное движение поршня через шатун (подвижный элемент), то есть возвратно-поступательное движение поршня превращается в крутящий момент. Физически коленвал расположен в нижней части двигателя. Снизу коленвал прикрыт картером – самой внушительной неподвижной и полой частью двигателя, закреплённой на блоке сбоку. Визуально картер напоминает поддон.

Конструкция картера

Надо, конечно сказать, что картер бывает не только у двигателя, его имеют и редуктор, и коробка передач, и раздаточная коробка и прочие механизмы. Зачастую картер отливается из сверхпрочного и надежного алюминиевого сплава.

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов – коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла – стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

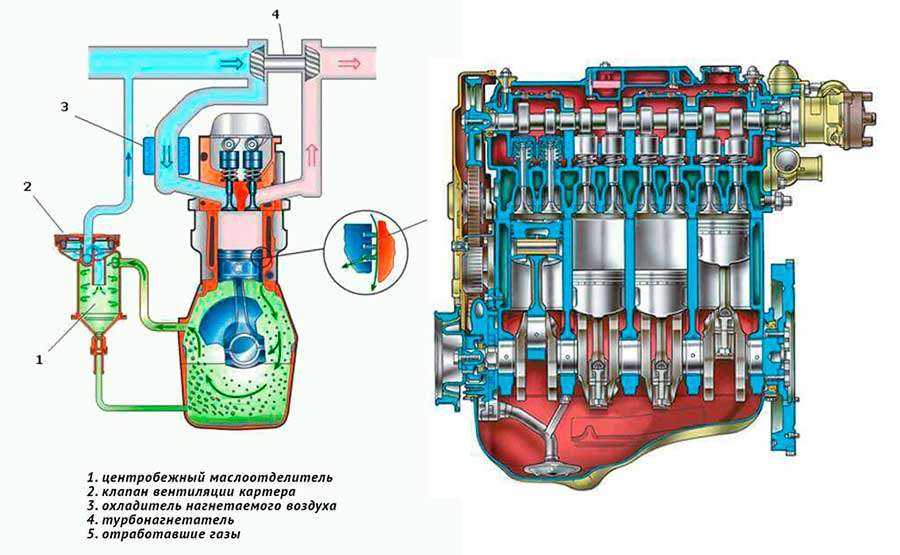

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере – это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.
