Датчик абсолютного давления воздуха: назначение, неисправности и замена дад

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

  • гидроблок
  • датчики скорости
  • блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения

Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность

Гидроблок

В состав гидроблока входит:

  • резервуар для хранения тормозной жидкости – гидроаккумулятор;
  • впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
  • благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Признаки неисправности контроллера

Теперь рассмотрим признаки неисправности датчика температуры охлаждающей жидкости. В целом этот контроллер достаточно надежен, поскольку его конструкция простая. Тем не менее, и в работе этого устройства могут произойти поломки. Как правило, они обусловлены нарушение градуировки, которая, в свою очередь, влияет на некорректную работу ЭБУ, так как часть опций этот узел выполняет, учитывая температурный режим мотора. Если не работает указатель температуры, то первостепенным признаком его выхода из строя считается отсутствие включения вентилятора.

Тем не менее, этот симптом не является основополагающим, более точно о выходе из строя регулятора могу сказать такие симптомы:

  • повышенный расход горючего;
  • увеличенные обороты двигателя при движении на холостом ходу;
  • если не работает датчик, это также может привести к появлению детонации в работе двигателя;
  • есть вероятность, что на горячую мотор будет запускаться с трудом;
  • перегрев двигателя (автор видео — Денис Циркунов).

С последним признаком необходимо быть наиболее внимательным, поскольку этот симптом может привести к повреждению головки блока. В старых авто определить неисправность позволяет контроллер на приборной панели — если вы увидели, что стрелка устройства перешла за стандартную отметку — авто нужно остановить и выявить причину проблемы. В более современных машинах на экране бортового компьютера при перегреве мотора либо выходе из строя ДТОЖ может появиться соответствующее сообщение. Как показывает практика, замена датчика температуры охлаждающей жидкости обычно производится в случае окисления или повреждения его контактов, также причина может заключаться и в обрыве проводки.

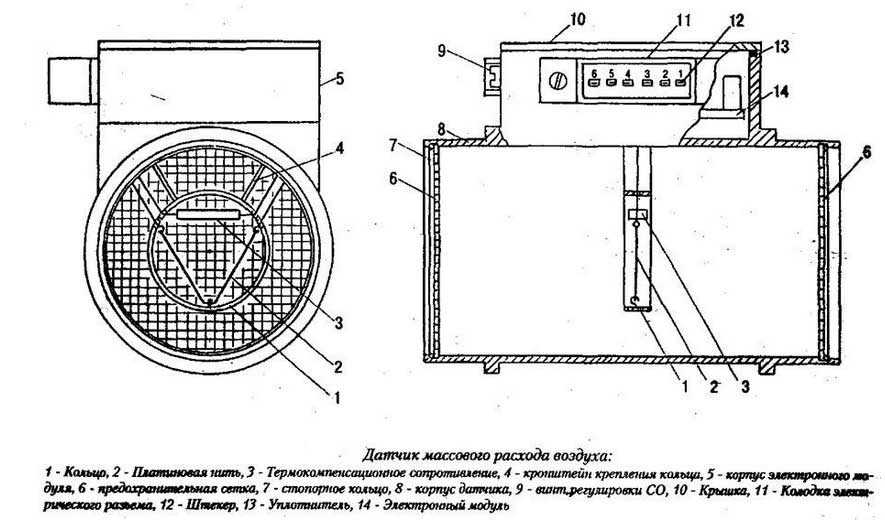

Датчик массового расхода воздуха (ДМРВ)

В функции ДМРВ входит измерение объема воздуха, всасываемого силовым агрегатом. Это параметр измеряется в кг/час.

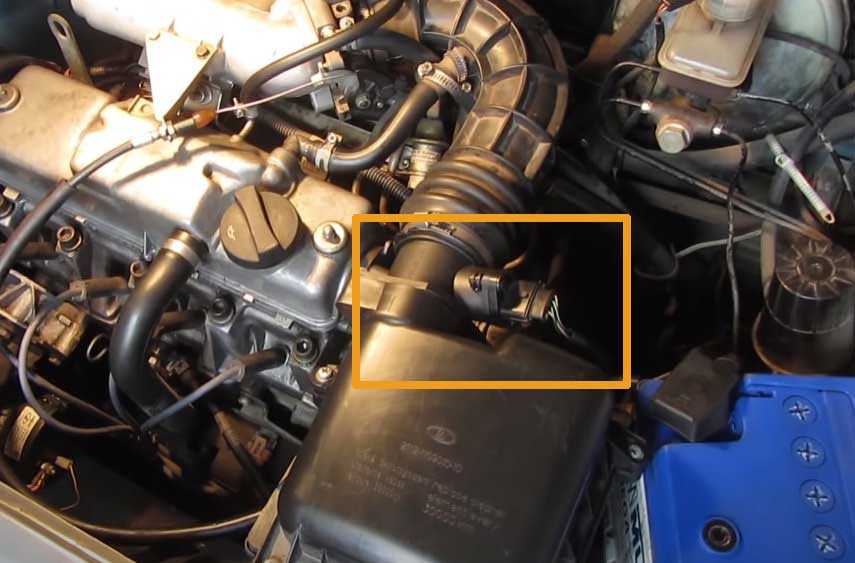

В большинстве автомобилей местом установки является коллектор впуска или поверхность воздушного фильтра.

Конструктивно датчик очень прост, поэтому вероятность его поломки небольшая. Но иногда он может фиксировать и выдавать ложные сигналы.

Важно учесть, что на работу ДМРВ сильно влияет воздушный фильтр. В случае его загрязнения повышается риск попадания мусора и внутрь датчика

Как результат, устройство выдает неправильные данные.

Проблема может иметь место при наличии на авто фильтра нулевого сопротивления или при его отсутствии.

Некоторые автомобили с установленными ДМРВ не рекомендуется подвергать тюнингу в вопросе повышения мощности двигателя. Как правило, это касается ВАЗ, которые пытаются «разогнать» до 150-160 «лошадей».

В таком случае датчик начинает работать неправильно, ведь он не рассчитан на такой объем проходящего через него воздушного потока.

В стандартных моторах ВАЗ показания ДМРВ на ХХ должны быть на уровне 8-10 кг/час. У похожих по мощности / конструкции силовых агрегатов значения должны быть приблизительно такими же или немного измененными.

Поломку датчика можно распознать по ряду симптомов:

  • сбои в работе силового агрегата, к примеру, колебания ХХ;
  • трудности с пуском;
  • ухудшение динамики транспортного средства;
  • неприятный запах из выхлопной трубы;
  • нестабильность ХХ при нагреве до 70 градусов;
  • провалы в процессе набора скорости, «троение»;
  • хлопки в коллекторе впуска / глушителе.

ДМРВ имеет повышенную чувствительность, и его самостоятельная чистка не рекомендуется. Во избежание поломок этого узла необходимо чаще менять воздушный фильтр, только в таком случае устройство прослужит больше времени.

К причинам выхода из строя ДМРВ чаще всего относятся:

  • появление зазора в воздушном фильтре, из-за чего в датчик попадают частички грязи;
  • выход из строя самого устройства из-за естественного износа;
  • появление трещин в соединительном шланге ДМРВ;
  • износ поршневых сальников или колец, что приводит к избытку масла картерных газов (как результат, пленка забивает контролирующий узел).

Для диагностики ДМРВ необходимо снять устройство и проверить целостность платиновых нитей.

Как вариант, просто отключите питание от датчика и запустите мотор. Если число оборотов выросло выше 1500 об/мин, это свидетельствует о поломке.

На некоторых моделях достаточно проверить напряжение, которое должно быть на уровне 0,9-1,4 В.

Больше про датчик массового расхода воздуха, признаки поломок и способы их устранения autotopik.ru/diagnostika-neispravnostei/datchik-massovogo-raskhoda-vozdukha-priznaki-neispravnosti.html.

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

  • P0105 — Неисправность цепи датчика абсолютного давления.
  • P0106 ​​— Сигнал ДАД вне диапазона.
  • P0107 — Низкое давление в коллекторе.
  • P0108 — Высокое давление в коллекторе.
  • P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар Напряжение, вольт Показания ДАД, Бар
4.3 – 4.9 1.0 ± 0.1
200 3.2 0.8
400 3.2 0.6
500 1.2 – 2.0 0.5
600 1.0 0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние Напряжение, вольт Показания ДАД, Бар Вакуум, Бар
Полностью открытый дроссель 4.35 1.0 ± 0.1
Зажигание включено 4.35 1.0 ± 0.1
Холостой ход 1.5 0.28 – 0.55 0.72 – 0.45
Двигатель остановлен 1.0 0.20 – 0.25 0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние Напряжение, вольт Показания ДАД, Бар Вакуум, Бар
Полностью открытый дроссель 2.2 1.0 ± 0.1
Зажигание включено 2.2 1.0 ± 0.1
Холостой ход 0.2 – 0.6 0.28 – 0.55 0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Источник

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

График зависимости расхода воздушного потока от напряжения

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться

В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Скриншот настройки блока управления при перепрошивке

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

  1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
  2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
  3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
  4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).

Пример использования BMP280

Существует несколько направлений применения модулей BMP280. Кто-то использует их в составе полётных контроллеров для определения высоты или в качестве глубиномера, например при погружении в шахту. Но основным направлением является сбор данных для метеостанций. Для более тесного знакомства с модулем, создадим свой проект домашней метеостанции с выводом погодной информации на графический ЖКИ-дисплей от NOKIA 5110. Чтобы сделать проект интереснее, внизу будет выводится график изменения атмосферного давления. Такой подход позволит спрогнозировать приближение дождя по резкому падению давления или хорошую погоду по его динамическому возрастанию. Управлять всем этим будет плата Arduino Nano. На рисунке №5 приведена схема проекта домашней метеостанции.

Рисунок №5 – схема метеостанции

В схеме для запитывания экрана и его подсветки использован модуль линейного стабилизатора напряжения AMS1117-3V3. Это позволит уберечь Arduino Nano от перегрузок. Также потребуется скачать две дополнительные библиотеки для работы с дисплеем, а именно:

  • Adafruit-PCD8544-Nokia-5110-LCD-library
  • Adafruit-GFX-Library

Данные библиотеки позволят выводить на дисплей текстовую и графическую информацию, которая будет обновляться каждую минуту. Теперь самое время перейти к программированию. Ниже будет приведён исходный код проекта.

// Подключаем библиотеки для работы с дисплеем NOKIA 5110 #include #include #include // Номара выводов Arduino для подключения димплея #define PIN_5110_SCLK 3 #define PIN_5110_DIN 4 #define PIN_5110_DC 5 #define PIN_5110_CS 6 #define PIN_5110_RST 7 Adafruit_PCD8544 display= Adafruit_PCD8544( PIN_5110_SCLK, PIN_5110_DIN, PIN_5110_DC, PIN_5110_CS, PIN_5110_RST); // Подключаем библиотеки для работы с датчиком BMP280 #include #include Adafruit_BMP280 bmp; uint8_t pp 84]; // Массив значений атм. давления для вывода графика uint8_t index= 0; // Текущий индекс (точка на графике) void setup(){ display. begin(); // Инициализация дисплея display. setContrast( 45); // Настройка контрасности display. display(); // Подготовка к выводу изображения delay( 2000); display. clearDisplay(); // Очистка дисплея bmp. begin(); // Инициализация датчика BMP280 // Настройка режима работы датчика BMP280 bmp. setSampling( Adafruit_BMP280:: MODE_NORMAL, Adafruit_BMP280:: SAMPLING_X2, Adafruit_BMP280:: SAMPLING_X16, Adafruit_BMP280:: FILTER_X16, Adafruit_BMP280:: STANDBY_MS_500);for( uint8_t i= 0; i< 84; i++) pp i= 0; // Обнуляем массив} void loop(){ // Считываем и выводим показания температуры float t= bmp. readTemperature(); display. setTextSize( 1); display. setCursor( 0, 0); display. print( «t=»); display. print( t); display. println( «oC»); // Считываем и выводим показания высоты float a= bmp. readAltitude( 1005); display. setCursor( 0, 8); display. print( «h=»); display. print( a); display. println( «m»); // Считываем и выводим показания атмосверного давления float p= bmp. readPressure(); p= p* 0.00750062; // Преобразуем Паскали в мм.рт.ст. display. setCursor( 0, 16); display. print( «p=»); display. print( p); display. println( «mmGh»); // Преобразуем показания для построения графика pp index= map( p, 730, 760, 0, 24); // Строим график index++;if( index> 83){for( uint8_t i= 0; i< 84; i++) pp i= 0; index= 0;} display. fillRoundRect( 0, 24, 84, 24, 0, WHITE);for( uint8_t i= 0; i< 84; i++) display. drawLine( i, 48, i, 48 pp i], BLACK); display. display(); delay( 60000); // График будет обновляться 1 раз в минуту display. clearDisplay();} На рисунке №6 показан результат работы программы.

Рисунок №6 – метеостанция в работе

Каждая линия графика визуально обозначает значение уровня атмосферного давления в текущую минуту. Учитывая то, что разрешение дисплея по горизонтали составляет 84 пикселя, мы можем наблюдать отрезок измерения, равный 84 минутам соответственно. Вот таким нехитрым способом, за короткий промежуток времени, можно создать очень полезное устройство.

Датчик детонации (ДД)

В задачу устройства входит выявление в силовом агрегате стуков из-за сильной детонации. Как правило, ДД монтируется в блоке мотора между 2-м и 3-м цилиндрами.

Сегодня на автомобилях применяется два типа таких устройств. Они бывают широкополосного и резонансного типа.

Первые контролируют и выявляют волны в диапазоне 6-15 кГц, а вторые — реагируют на звуковую частоту.

Отметим, что резонансные ДД почти не применяются, и их можно встретить на старых авто.

Полученные сведения собираются и передаются на ЭБУ машины. При выявлении детонации происходит смещение угла зажигания для удаления негативных последствий.

Неисправность ДД можно выявить по следующим признакам:

  • ухудшение динамических параметров авто, к примеру, трудности при подъеме в гору;
  • «плавание» ХХ;
  • нестабильность в рабочем режиме;
  • увеличение расхода горючего.

К причинам поломки ДД стоит отнести:

  • проблемы с ЭБУ в виде программных сбоев;
  • ухудшение контакта в месте соединения;
  • прогорание прокладки под ДД;
  • нарушение целостности проводки: обрыв, КЗ;
  • повреждение датчика;
  • ухудшение контакта между блоком мотора и корпусом ДД.

Для проверки датчика можно использовать разные способы. Наиболее распространенный — измерение напряжения на выводах, которое при воздействии на устройство должно достигать 20-30 мВ.

Можно измерить сопротивление, которое в спокойном состоянии около 500 кОм, а при постукивании повышается до 1-2 кОм. Более сложные варианты — применение диагностического сканера или осциллографа.

Также читайте – почему детонирует двигатель.

Датчик положения распред вала (ДПРВ)

Работает на основе эффекта Холла. Другое наименование — датчик фаз. Как и ДПКВ, контролирует угол положения распредвала и отправляет собранные данные к ЭБУ.

Последний сравнивает их с углом положения коленвала и после их обработки принимает решение о необходимости открытия топливных форсунок в определенный промежуток времени.

Находится в районе первого цилиндра возле шкива распред вала.

На двигателях старых авто, выпущенных до 2005-го, ДПРВ не ставился, из-за чего горючее в коллектор впуска подавалось в попарно-параллельном режиме. Две форсунки подавали топливную смесь одновременно, что было причиной повышения расхода.

На моторах с ДПРВ предусмотрен впрыск по фазам. Особенность в том, что открывается только одна форсунка, через которую и подается горючее. Местом установки на 8-клапанных моторах является ГБЦ возле 1-го цилиндра.

К признакам поломки ДПРВ относится:

  • перевод мотора в аварийный режим с парным открытием форсунок;
  • троение силового агрегата;
  • выдача ошибки на «приборке» в виде Check Engine (Р0340/0341/0342/0343/0339);
  • увеличение расхода топлива;
  • блокировка КПП на одной скорости (как правило, на 1-й);
  • рывки при движении;
  • хлопки в выхлопной системе;
  • потеря искры, трудности с пуском силового агрегата;
  • при пуске двигателя первые 3-4 секунды стартер работает на «холостую», и лишь после этого происходит запуск.
  • проблемы с разгоном при достижении 60 км/ч;
  • мотор заводится и сразу глохнет на ХХ.

Причин поломки ДПРВ может быть много, поэтому выделим основные:

  • износ из-за длительной эксплуатации, это происходит из-за постоянного действия высоких температур и вибраций.
  • замыкание на кузов;
  • появление влаги в соединителе;
  • наличие стружки на корпусе ДПРВ;
  • обрыв оболочки сигнального провода;
  • перегорание предохранителя, через который питается ДФ;
  • поломка высоковольтных цепей зажигания;
  • выход из строя ЭБУ;
  • замыкание в сети;
  • неправильное подключение.

Для проверки измерьте напряжение между кузовом и сигнальным проводом. Оно должно быть +12 В.

Также проверьте сопротивление. Нормальный показатель — от 500 до 1000 Ом (может быть 1-2 кОм). Также проверьте изоляцию, наличие «массы» и целостность изоляции.

Принцип работы

Вся начинка инжекторного мотора электронная, присутствует множество датчиков. И если какой-то выходит из строя, начинаются проблемы – двигатель «троит», работает неустойчиво, а то и вовсе глохнет.

Теперь кратко о том, как работает система управления инжекторным мотором. Во-первых, системе нужно знать, какова температура в коллекторе (впускном) в определенный момент времени. Это необходимо для точного расчета массы воздуха, находящегося в самом коллекторе.

Во-вторых, не стоит забывать о том, что во время каждого такта работы происходит всасывание воздуха в камеры сгорания. За весь цикл двигатель потребляет определенное количество воздуха – объем, равный тому, какой имеют все четыре цилиндра. Итак, все довольно просто – есть данные об объеме цилиндров, известна плотность воздуха и температура. Остается одно: произвести расчет массы воздуха, который поступает в каждый цилиндр.

Датчик на впускном коллекторе: виды и особенности

Среди существующих разновидностей датчиков давления на авто можно выделить устройства, которые отличаются:
• по типу выходного сигнала;
• по совместимости с типом двигателя (атмосферный и турбо мотор).

Как и многие другие датчики, ДАД бывают аналоговыми и цифровыми.
1. В случае с аналоговым устройством, сигнал аналогового типа формируется от тензорезисторов, далее передается на ЭБУ и обрабатывается. Такие датчики почти не встречаются на авто по причине того, что для работы с аналоговым устройством необходим особый блок управления.
2. Цифровой ДАД получил широкое распространение. Основное отличие от аналогового решения – в конструкцию датчика интегрирована схема, которая самостоятельно преобразует аналоговый сигнал в цифровой, после чего готовый сигнал передается на ЭБУ. При этом датчики такого типа совместимы с подавляющим большинством ЭБУ автомобилей.

Также обособленным вариантом считаются датчики T-MAP. Такой датчик является комбинированным решением, когда датчик давления и температуры (терморезистор) объединены в одном устройстве.

Датчик данного типа измеряет не только давление, но и температуру воздуха, что позволяет производить более точные замеры и влиять на работу систем автомобиля (например, управлять интеркулером на турбомоторах). Еще добавим, что датчики давления в авто могут стоять не только на двигателе, но и в других системах (например, пневмоподвеска).
