Устройство шестеренного насоса типа НШ-У

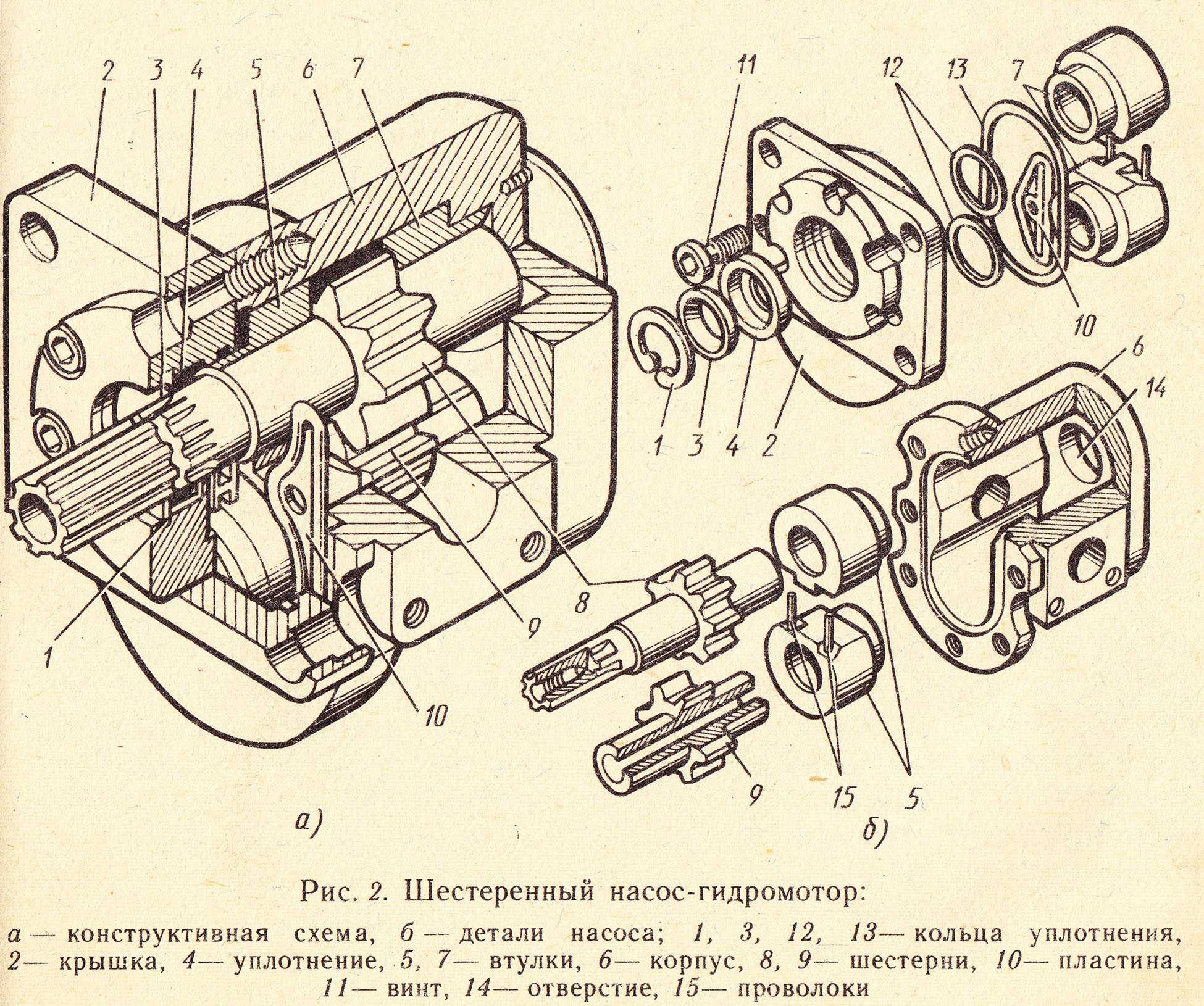

Устройство шестеренного насоса типа НШ-У показано на рисунке.
Общая конструктивная схема насоса типа НШ-У такая же, как и насоса типа НШ-В и НШ-Д, но вместо разгрузочной пластинки с уплотнительным кольцом введена сплошная резиновая уплотнительная манжета 10 (рис. а), которая зажата между крышкой 1 и корпусом 5. В цилиндрические отверстия манжеты вставлены резиновые кольца 14 (рис. б) с прилегающими к крышке стальными тонкими шайбами 9 (рис. а) для уплотнения передних опорных втулок. Резиновые кольца 14 (рис. б) препятствуют выдавливанию манжеты в зазор между хвостовиком и втулкой и отверстием в крышке.
Кроме того, запорные пружинки для фиксации опорных втулок в определенном развернутом положении устранены. Поэтому в корпус насоса вставляют опорные втулки без разворота. Для лучшего приспособления втулки к корпусу колодец в крышке под ведомую шестерню расточен на 0,5 мм больше.
Для снижения давления на подшипники и уменьшения износа сопряженных поверхностей подшипника и цапфы на торцах опорных втулок, прилегающих к торцам шестерен, сделаны дугообразные разгрузочные канавки 2X2 мм. Для подвода смазки к подшипнику на торце от стыковой плоскости опорной втулки к осевому отверстию сделана канавка 0,4Х0,6 мм.
Для предотвращения утечек жидкости из полости А (рис. б) во всасывающую полость насоса на стороне всасывания в расточку корпуса диаметром 59 мм встановлены клиновое резиновое уплотнение 8 и клиновой алюминиевый вкладыш 7. Утечки жидкости через зазор между передними втулками и цапфами шестерен поступают через отверстие в крышке и осевое отверстие в ведомой шестерне в канал, соединяющий кольцевые выточки колодцев на дне корпуса с камерой всасывания.
В комплект алюминиевой крышки 1 входят манжета 12 (рис. б), которая уплотняет хвостовик ведущей шестерни, опорное 11 и стопорное 13 кольца. Крышка 1 крепится к корпусу 5 насоса болтами 6 с пружинными шайбами.
Для того чтобы внутренние потери жидкости в насосе через зазоры между торцовыми поверхностями шестерен и втулок оставались минимальными длительное время эксплуатации, в конструкции насоса НШ-У применено автоматический поджим, который осуществляется следующим образом. Рабочая жидкость из камеры нагнетания поступает по пазу в полость А (рис. б) над передними опорными втулками, и стремится поджать эти подвижные втулки к торцам шестерен, устраняя зазор между ними. Если бы не было автоматического поджима, то появился бы зазор между торцами втулок и шестерен, который увеличивался бы за счет износа этих деталей по торцам.
Так как опорные подвижные втулки поджимаются давлением жидкости к торцам шестерен насоса, благодаря чему создается прижимающее усилие, то со стороны зубьев шестерен действует также давление жидкости, но на меньшую площадь, которое создает отжимающее усилие. В результате прижимающее усилие втулки к торцам шестерен незначительно превосходит отжимающее усилие, поэтому сохраняется необходимая масляная пленка между трущимися поверхностями опорных втулок и шестерен.
Достоинством насосов типа НШ-У является также то, что все уплотнительные кольца заменены манжетой и резиновым клиновидным сегментом.
В насосах НШ-У (в отличие от насосов НШ-В, НШ-Э и НШ-Д) торцовый износ качающего узла (шестерен и втулок) не влияет на уплотняющие свойства манжеты 10 потому, что она зажата между крышкой и корпусом, следовательно, при проседании качающего узла до 2—3 мм (против 0,3 в насосах НШ-В и НШ-Д) всасывающая полость будет изолирована от нагнетательной и поджим передних втулок будет осуществляться с постоянной силой.
Конструктивные усовершенствования узлов уплотнения и автоматической компенсации торцовых зазоров позволили увеличить гарантийную наработку насоса НШ-У до 1000 часов против 800 часов для насосов НШ-Э и НШ-Д. В настоящее время Московский завод тракторных гидроагрегатов (МЗТГ) гарантирует работу насосов НШ-46У до 4000 часов.
Насосы НШ-У допускают как правое, так и левое вращение. На заводе-изготовителе их собирают только для правого (вращение вала ведущей шестерни по часовой стрелке, если смотреть со стороны привода) или только для левого (вращение вала ведущей шестерни против часовой стрелки) вращения. Порядок переналадки насосов типа НШ-У с правого вращения на левое такой же, как и у насосов типа НШ-Э и НШ-Д. Установочные размеры насосов НШ-У ничем не отличаются от тех же размеров предыдущих выпусков насосов.
Благодаря вышеизложенным усовершенствованиям насос НШ-32У получил Знак качества. Его применяют в гидросистемах всех тракторов класса 14—20 кН (1,4—2 тс), в гидросистеме рулевого управления трактора Т-150К, на дорожных и сельскохозяйственных машинах.
1 Принцип действия и описание
Гидромотор устроен довольно просто. В его корпус установлена пара шестеренок. Между этими шестернями имеется небольшой зазор. Этого зазора достаточно для вращения и смазывания шестерней маслом. Масло выдавливается посредством действий шестерней, которые вращаются в разные стороны, вследствие чего создается внутреннее давление.
Гидромотор, устроенный по принципы НШ, имеет другую специфику. Корпус устройства выполнен из алюминия и на валу установлены шестерни. В нем отсутствуют подшипники, а вместо них используются бронзовые втулки, которые плавают в масле. Гидромотор закрыт крышкой с резиновым уплотнителем.
Насосы шестеренчатые НШ
Гидромотор отличается от напорного агрегата приемом рабочей жидкости, которая поступает на вход под давлением и при ее выходе снимается вращательный момент с вала. Электронасос в технике используется чаще, но гидромотор обладает рядом преимуществ, к которым можно отнести:
- малый вес, который в 15 раз легче от напорного аппарата;
- меньший в 3 раза размер.
Надежная работа и простота в изготовлении НШ и гидромоторов дают серьезное основание для популярности их применения в дорожных машинах. Рассмотри принцип действия насосов НШ.
У шестерных насосов КПД может достигать 0,8-0,95%. Этот параметр напрямую связан с протеканием рабочей жидкости (масла) через зазоры между корпусом и зубцовыми головками. Еще могут происходить протечки по самим зубьям. Можно добиться минимальных значений утечек путем занижения зазоров между корпусом и шестеренками, а так же при возникновении внутреннего давления шестерни прижимаются к боковым стенкам корпуса.
Чтобы исключить протечки используемой жидкости и защитить внутренние втулки от проникновения грязи или пыли, используют специальное уплотнение, которое зафиксировано кольцами стопора и опоры. Рядом с шестернями двигаются втулки, выполненные из бронзы.
Насосы шестеренные Гидросила серии «К»
В камере всоса размещена пластина для разгрузки, которая имеет резиновую обтяжку. Пластина позволяет ликвидировать перекашивание втулок, которое возникает в следствие разной нагрузки в камерах. Данная пластина аккуратно стоит между втулками и верхней крышки. Для подачи и выхода жидкости устанавливаются патрубки с торцов корпуса.
Как известно, НШ имеют две стороны вращения, которые можно изменить. Для этого потребуется поменять местами между собой ведомую и ведущую шестерни, а так же втулки и развернуть крышку.
Если поменять входное или выходное направление, то жидкость будет выдавливаться через сальник шестерни. Для отвода излишек жидкости в корпусе нарезано отверстие с резьбой. Отвод выполняется через трубопровод который прикрепляется к штуцеру.
1.1 Обозначения и маркировка НШ
Шестерный насос может быть как левым, так и правым (насосы шестеренные НШ 16г 3). На это влияет специфика сборки. Насос НШ левостороннего типа изготавливается под заказ. Второе их название — реверсивные. У НШ левостороннего типа ведущий ротор оборачивается против часовой стрелки, а обозначаются они литерой Л.
Схема определения направления вращения насоса НШ-100А
Наиболее часто применяют агрегаты с правосторонним устройством привода. Правосторонние не имеют маркировки и ротор в них вращается по часовой стрелке. Для примера можно взять несколько аппаратов: насос НШ 100А 3Л, насос НШ 32УЛ, насос НШ 150ГУЛ, насос НШ 16 Г3, насос шламовый НШ 80. Любой их параметр имеет предназначение и расшифровку:
- первые цифры, в данном случае 100, 32, 150, 16, обозначают объем устройства (32 см³, 16 см³);
- литеры А, Г, У обозначают заводскую модификацию. Литера А указывает на то, что модели с такой маркировкой выполнены в круглом исполнении, а другие буквы обозначают плоское исполнение;
- второй цифровой ряд 1-4 означает выходное давление;
- литера Л дает понять, что ротор вращается против часовой стрелке.
Маркировка насосов НШ
В связи с широким распространением и множеством моделей и модификаций у гидравлических насосов НШ появилась своя специальная маркировка, с помощью которой можно с легкостью определить, что за агрегат перед вами и какую мощность от него ожидать. В качестве примера возьмем одну из маркировок НШ, рассмотрим каждую часть и определим что она означает. Пример: «НШ-10У-3 Л»
Пойдем по порядку по обозначениям с лева на право:
- «НШ» — насос шестеренный;
- После тире идет цифра, НШ-10, она означает рабочий объем агрегата, в данном примере он равен 10см3;
- После цифры обычно идут буквы, они обозначают устройство насоса, буквой «А» обозначаются круглые агрегаты, другие же буквы обозначают что этот агрегат плоского вида;
- Далее, через тире, идет цифра означающая класс давления на выходе: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
- Для обозначения левосторонних НШ в маркировке используется буква “Л”, в случае если агрегат правосторонний, буква не указывается;
Причины поломки шестеренной насосной техники
Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной шестеренчатой техники. Состоит шестеренный агрегат из:
- корпуса;
- крышки;
- ведущей шестерни;
- ведомой шестерни;
- втулки;
- сальника;
- уплотнителя;
- пластины;
- пружины;
- патрубка
- распределителя.
Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.
Полная схема шестеренчатого насоса
Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.
Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.
