Центрифуга мтз-80: устройство

Схема системы смазки дизеля с центробежным масляным фильтром

Применяется на дизелях с установленным полнопоточным центробежным масляным фильтром.


Схема системы смазки дизеля с центробежным масляным фильтром

Рисунок 3а. Схема системы смазки дизеля с центробежным масляным фильтром

  1. картер масляный
  2. форсунки охлаждения поршней
  3. вал коленчатый
  4. вал распределительный
  5. шестерня промежуточная
  6. горловина маслозаливная
  7. пробка масляного картера
  8. маслоприемник
  9. насос масляный
  10. радиатор масляный
  11. клапан редукционный (радиаторный)
  12. центробежный масляный фильтр
  13. клапан сливной
  14. клапан предохранительный
  15. датчик давления
  16. турбокомпрессор
  17. компрессор
  18. топливный насос высокого давления
  19. масляный канал оси коромысел

Масляный насос 9 — шестеренного типа, односекционный, крепится болтами к крышке первого коренного подшипника. Насос подает масло по патрубку и каналам блока цилиндров в центробежный фильтр 12, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления.

Из центробежного фильтра очищенное масло поступает в радиатор для охлаждения и по маслоподводящей трубке к подшипнику вала турбокомпрессора 16. Из масляного радиатора масло поступает в магистраль дизеля.

В корпусе центробежного масляного фильтра имеются редукционный 11, сливной 13, предохранительный 14 клапаны.

При пуске дизеля непрогретое масло вследствие большого сопротивления радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор.

Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,8 МПа. При повышении давления выше указанного часть неочищенного масла сливается через клапан в картер дизеля.

Редукционный и предохранительный клапаны не регулируемые.

На работающем дизеле категорически запрещается отворачивать пробки редукционного и предохранительного клапанов. Сливной клапан отрегулирован на давление 0,25…0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.

Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале масло поступает ко всем шатунным подшипникам. От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.

Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

К пневмокомпрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.

Периодичность замены масляного фильтра

Она устанавливается компанией-производителем автомобиля и зависит от особенностей силового агрегата, условий его эксплуатации, климата региона. Естественно, что напряженная работа двигателя, вызванная, например, запыленностью, гористой местностью, чрезмерно низкой или высокой температурой или постоянным движением в пробках – все это требует более частой замены фильтра. В этих случаях сами производители рекомендуют ставить новое изделие раньше на 30-50% от указанного срока.

Некоторые автовладельцы меняют фильтр через 7-8 тысяч км пробега, обуславливая процедуру потемнением масла. Однако смена оттенка в большинстве случаев свидетельствует лишь о хороших моющих качествах моторной жидкости. Обычно новый фильтр устанавливают после полной замены масла. При обычных условиях эксплуатации она производится через 12-15 тысяч км пробега.

Какой масляный фильтр лучше, рейтинг производителей

Finwhale – филиал швейцарской компании Grunntech AG, занимающейся изготовлением и продажей масляных фильтров. В ассортименте производителя находится более трехсот моделей маслофильтров, совместимых со всеми марками современных легковых автомобилей.

Автоагрегат – российская компания, выпускающая масляные фильтры для грузовых и легковых автомобилей отечественного производства. Продукция завода отличается доступной ценой в сочетании с высоким качеством.

Белмаг – известный отечественный производитель недорогих фильтрующих механизмов. Запчасти этого завода в основном предназначены для марок «Рено» и «Ниссан», но также могут использоваться на современных моделях АвтоВАЗа.

MANN – немецкая компания, выпускающая фильтры в премиальном сегменте. Отличается высоким качеством продукции, которая поставляется во все известные автомобильные концерны мира.

SCT – этот маслофильтр, по сути, ближайший конкурент предыдущей марки. Не уступает в качестве Mann, но отличается более демократичной ценовой политикой.

Масляный фильтр двигателя, эксплуатационные требования

Перечень технических условий:

1). Полнота очистки фильтрующими элементами должна составлять не менее 25% от общего объема взвесей.

2). Рабочий ресурс масляного фильтра должен быть равен минимум 10000 км пробега.

3). Срок службы разборного механизма не должен быть меньше времени эксплуатации двигателя, на котором он установлен.

4). Конструкция фильтров должна обеспечивать герметичность соединений при максимальном давлении масла 4–5 бар. Техническими условиями допускается протечка масляной жидкости в количестве не более 0,0035 л/ч.

5). Рабочие детали изделий не должны иметь видимых дефектов поверхности (раковин, трещин, сколов, коррозии и др).

6). Фильтрующие элементы должны быть вибростойкими и сохранять свои первоначальные характеристики в границах от –50 до +130°C.

7). Резиновые и полимерные комплектующие должны быть масло-, водо- и бензостойкими.

8). Расположение фильтра на корпусе мотора должно обеспечивать быструю его замену с минимальными материальными затратами.

Основные неисправности системы смазки

Наиболее часто встречаются следующие неисправности: снижение уровня масла, повышение или понижение его давления в системе, загрязнение масла, повышенный расход масла, нарушение работы вентиляции картера двигателя.

Снижение уровня масла может быть вызвано негерметичностью масляного картера двигателя, недостаточным уплотнением коленчатого вала или износом сальников и выгоранием масла.

Повышенное давление в системе смазки может быть обусловлено применением масла повышенной вязкости, загрязнением каналов системы и масляного фильтра, неисправностью редукционного клапана, в редких случаях — отказом датчика давления масла, а пониженное давление — недостаточным уровнем масла в масляном картере, уменьшением его вязкости, засорением маслоприемника, износом деталей масляного насоса, подшипников коленчатого или распределительного вала, заеданием редукционного клапана в открытом положении.

Причины интенсивного загрязнения масла и его быстрого старения: попадание в масло охлаждающей жидкости, длительная работа двигателя в режимах, отличающихся от номинальных (температура охлаждающей жидкости ниже 60 °С или выше 100 °С), значительный износ деталей ЦПГ; применение несоответствующего масла.

Повышенный расход масла проявляется: при утечках масла, износе поршневых колец и поршней или цилиндров двигателя, поломке поршневых колец, закоксовывании прорезей в маслосъемных кольцах либо канавок поршней, износе или повреждении маслоотражательных колпачков клапанов, износе стержней клапанов либо направляющих втулок, нарушении работы системы вентиляции картера двигателя.

Нарушение работы вентиляции картера двигателя возникает при ее загрязнении (загрязнение маслоотражателя, трубок отсоса картерных газов, золотникового устройства) и проявляется в повышении давления в системе смазки, повышенном расходе масла, а также в попадании масла в воздушный фильтр и впускной трубопровод.

Производители и рейтинг фильтров

В настоящее время ситуация в нише производителей фильтрующего оборудования для очистки масла двигателя выглядит следующим образом:

  • фирмы ведущих брендов снижают себестоимость, повышают качество материалов, используют современные энергоэффективные технологии;
  • несмотря на примерно одинаковое качество продукции, существует подразделение производителей – кому наступают на пятки конкуренты, и кто наступает на пятки более удачливым конкурентам.

Позиции в рейтинге могут меняться, но в нем неизменно присутствуют компании, обладающие общими характеристиками:

  • абсолютное соответствие продукции регламенту автомобильных фирм и моторостроителей;
  • поставки для конвейеров крупных автопроизводителей;
  • наличие дилерских сетей и продукции в розничных магазинах;
  • наличие сетевых, электронных и бумажных каталогов с ассортиментом для 75% эксплуатируемых модификаций авто, как минимум;
  • участие в выставках и наличие международных сертификатов IQNet;
  • партнерство с ведущими производителями сырья (клей, целлюлоза, синтетика, полимеры, металлопрокат).

Среди автолюбителей котируются рейтинги специализированных форумов, экспертами которых являются сами владельцы, не заинтересованные в рекламе конкретных брендов, поэтому распиливаются новые и б/у фильтры, указываются реальные пробеги от замены до замены масла и эксплуатационные режимы двигателей.

Независимо от раскрученности бренда и репутации, все, без исключения производители не в состоянии охватить на 100% всю предоставляемую ими линейку. С одной стороны, фильтры всех типоразмеров в каталоге свидетельствуют о серьезном отношении к потребителю. С другой стороны – производственных мощностей недостаточно, чтобы выпускать все позиции ассортимента, поэтому часть изделий покупается у сторонних, но проверенных и надежных производителей, и наоборот, какие-то артикулы поставляются другим компаниям, при этом им присваиваются другие логотипы, но с обязательным указанием этого факта.

Например, производитель Filtron имеет в каталоге 158 позиций, собственная продукция завода помечена «made in Polsnd», в маркировке остальных фильтров стоит, например, «made for Wix-Filtron». То есть, фильтр сделан фирмой Wix по заказу Фильтрона. Эта информация считается коммерческой тайной каждого производителя.

Таким образом, рейтинг правильнее всего составлять для конкретного авто с определенным двигателем.

Форд Фокус 2

Лучшим считается фильтр Mann W7015 с перепускным клапаном под дренажным эластичным кольцом. Площадь фильтрации 0,64 м2, профиль уплотнительного кольца квадратный, течь масляного фильтра двигателя невозможна в принципе. Укладка ребер шторки равномерная, крепление прочное, плотность хорошего качества. Присоединительная резьба имеет нормальный диаметр и полный профиль.

Незначительно уступает ему фильтр Fram PH3614, который стоит в 1,5 раза дешевле. Поверхность фильтрации 0,63 м, перепускной клапан полимерный, дренажное кольцо жесткое. Ребра шторок уложены неравномерно, но бумага нормальной плотности.

Тестирование фильтров Mann и Fram для Форд Фокус 2

Тойота Камри 40

Техническим лидером рейтинга стоит фильтр производителя Union Japan. С учетом качества дизайна и оформления упаковки его обгоняет только Mahle. С учетом характеристик, дизайна и стоимости данные сведены в таблицу:

Рейтинг фильтров для Тойоты Камри 40

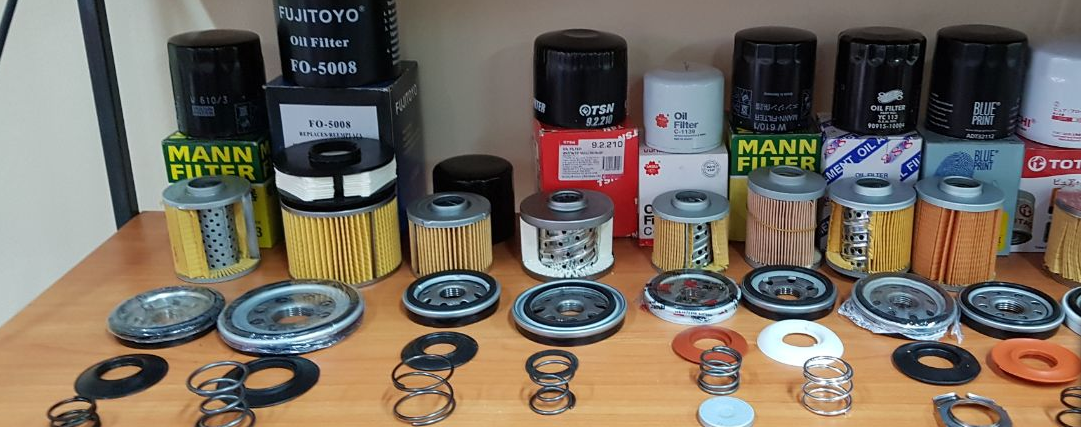

Все расходники были распилены, а внутренние узлы разобраны на отдельные элементы до эксплуатации:

Разобранные 10 фильтров

Киа Рио, Хюндай Гетц и Акцент

С небольшим переменным успехом в конструкции, стоимости, качеству сборки и эксплуатационных характеристиках лидерами стали:

  • оригинальный Hyundai Kia;
  • Nitto;
  • Mann;
  • JS Asakashi;
  • Purflux.

Слишком громоздкий перепускной клапан в фильтре Невского фильтра отнимает полезное пространство у фильтрующей шторки

Таким образом, при выборе масляного фильтра владельцу следует учесть, дизельный или инжекторный двигатель эксплуатируется в автомобиле, количество смазки, рабочее давление системы и расположение фильтрующего элемента. Отличить подделку можно по «корявой» маркировке, неполной резьбе, отсутствию резинового уплотнения и отсутствию защитного стакана внутри шторки.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Устройство и работа двигателя

Публикация:

   Центробежный очиститель масла — центрифуга

Читать далее:

   Масляный радиатор автомобиля

Центробежный очиститель масла — центрифуга

В автомобильных двигателях для очистки масла получили довольно широкое применение очистители центробежного типа.

В центробежном очистителе (реактивно-масляной центрифуге) не требуется периодической замены фильтрующего элемента и обеспечивается очень тщательная очистка масла от механических примесей. Такой очиститель применяют только для тонкой очистки масла, и он работает параллельно с фильтром грубой очистки, или очиститель полностью заменяет фильтры грубой и тонкой очистки, устанавливаемые в системе смазки.

Очиститель состоит из корпуса, закрытого стальным штампованным колпаком, который установлен на прокладке и затянут гайкой-барашком на центральном стержне, закрепленном в корпусе. Под колпаком на стержне установлен на двух бронзовых втулках вращающийся ротор, состоящий из пластмассового основания, алюминиевого кожуха и прокладки между ними, и закреплен гайкой. Под ротором расположен упорный шарикоподшипник. Осевые перемещения ротора ограничиваются упорной шайбой с гайкой. Снизу в основание ротора ввернуты жиклеры с противоположно направленными отверстиями. Масло, нагнетаемое к очистителю насосом через канал в стержне и боковые отверстия в основании ротора, направляется щитком и поступает под кожух в полость ротора. Далее масло через сетчатый фильтр и каналы проходит к жиклерам и выбрызгивается через них в корпус двумя сильными противоположно направленными струями. При этом вследствие возникновения реактивных сил ротор очистителя получает вращательное движение.

Рекламные предложения на основе ваших интересов:

При давлении масла, поступающего в очиститель, около 4,0—6,0 кПсм2 ротор вращается со скоростью 5000—7000 об/мин.

Рис. 1. Центробежный очиститель масла (реактивно-масляная центрифуга)

Площадь основания ротора несколько меньше площади его крышки, поэтому па крышку действует избыточное давление масла, вследствие чего ротор при вращении несколько приподнимается (всплывает), что уменьшает нагрузку на опорный подшипник и облегчает вращение ротора. Предельный подъем ротора ограничен шайбой под гайкой.

При быстром вращении ротора все механические примеси, имеющиеся в масле, проходящем через ротор, под действием центробежных сил отбрасываются к стенке его кожуха, на которой оседают плотным слоем. Тщательно очищенное масло, разбрызгиваемое через жиклеры, стекает в корпус очистителя и далее по каналу в блоке стекает в картер, откуда вновь направляется для смазки трущихся деталей двигателя и на очистку.

Периодически ротор очистителя нужно разбирать и очищать от скопившихся в нем отложений грязи.

Масляную центрифугу включают в систему смазки обычно параллельно с основной масляной магистралью. Питание центрифуги осуществляется или от общего односекционного масляного насоса, или от специальной секции насоса.

Для нормальной работы центрифуги с реактивным приводом необходимо повышенное давление масла 4,0—6,0 кГ/см2. Кроме рассмотренного типа центрифуги с реактивным приводом ротора, на некоторых моделях двигателей применяют центрифугу с механическим приводом, монтируя ее непосредственно на переднем конце коленчатого вала двигателя (автомобиль ЗАЗ-965А «Запорожец»).

Рекламные предложения:

Читать далее: Масляный радиатор автомобиля

Категория:
Устройство и работа двигателя

Типы и применимость масляных фильтров

Масляные фильтры делятся на группы по заложенному в их основу принципу действия, назначению, конструкции, по объему проходящего масла и по основным характеристикам.

По принципу действия фильтры бывают следующих типов:

  • Адсорбционные;
  • Центробежные;
  • Гравитационные (фильтры-отстойники);
  • Магнитные.

О конструкции, работе и особенностях каждого из этих фильтров рассказано ниже.

Конструкция ленточно-щелевого масляного фильтра грубой очистки

По назначению масляные фильтры бывают следующих типов:

  • Фильтры-отстойники — используются для удаления макроскопических частиц, песка, пыли, металлической стружки и других крупных включений;
  • Фильтры грубой очистки (ФГО) — предназначены для удаления частиц размером 60-90 мкм и более;
  • Фильтры тонкой очистки (ФТО) — предназначены для удаления частиц размером порядка 25-45 мкм.

По объему проходящего масла фильтры бывают двух типов:

  • Неполнопоточные;
  • Полнопоточные.

Неполнопоточные фильтры устанавливаются таким образом, что через них во время работы двигателя проходит лишь часть поступающего из масла. Полнопоточные фильтры пропускают через себя все масло, обеспечивая его полную очистку до подачи на трущиеся детали двигателя.

Наконец, фильтры имеют различные характеристики, наиболее важными из которых являются полнота отсева, номинальная и средняя тонкость отсева. Полнота отсева, выраженная в процентах, показывает, какое количество содержащихся в масле загрязнений останавливается фильтром, этот параметр различен для частиц разного размера. Средняя тонкость отсева — это размер частиц, для которых полнота отсева составляет 50%, а номинальная тонкость отсева — это размер частиц, для которых полнота отсева составляет не менее 95%.

Неисправности системы смазки двигателей ВАЗ

Для начала рассмотрим неисправности системы смазки автомобилей производства ВАЗ (2106, 2107, 2108, 2110 и т. д.).

Одной из самых частых проблем на данных авто является несоответствие давления в системе – оно может быть завышено или занижено.

Высокое давление может быть из-за:

  • Заклинившего редукционного клапана насоса в закрытом положении, в итоге этот клапан не сбрасывает излишнее давление. Одним из признаков этой неисправности является появление течи масла в районе коленвала – высокое давление приводит к продавливанию сальника коленвала и масло выходит наружу;
  • Использования масла, не соответствующего по вязкости. Сильно вязкое масло будет значительно медленнее проходить по каналам, и масляный насос будет создавать избыточное давление;
  • Засорения продуктами износа масляных каналов, из-за чего их пропускная способность значительно снизится и будет возникать избыточное давление.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как почистить топливную систему автомобиля

Такая неисправность, как сниженное давление, вплоть до полного отсутствия его в системе, встречается значительно чаще.

Причиной низкого давления может быть малый уровень масла, из-за чего насос попросту не может создать необходимое давление.

Виной также может стать и редукционный клапан. Его сильный износ или заклинивание в открытом положении приведет к недостаточному давлению в системе.

Низкое давление может и сигнализировать о значительном износе элементов двигателя (шеек и подшипников коленчатого и распределительного валов) или самой системы смазки (шестеренчатая пара масляного насоса).

Проблемы могут возникнуть и из-за сильно засоренной сетки маслоприемника или повреждения корпуса насоса.

Еще одной причиной низкого давления, сопровождающегося повышением уровня рабочей жидкости в поддоне является пробой прокладки ГБЦ. И хоть эта неисправность не относится к смазке, но повлиять на ее работу она может.

При появлении проблем в работе масляной системы лучше сразу же найти причину и устранить ее.

Как указано выше, зачастую причиной неисправности является нарушение работы масляного насоса, на него и в первую очередь нужно обратить внимание

Поскольку доступ к насосу производится через поддон, то можно сразу оценить и состояние маслоприемника.

Сам насос снимается с авто, оценивается его состояние, а также состояние приводной шестерни, расположенной на коленчатом валу. При обнаружении сильного износа или повреждения он заменяется.

Сложнее устранить неисправность, если засорены каналы. Прочистить их порой бывает очень сложно. Для этого применяются как химические средства, так и механическая чистка.

А вот если причиной неправильной работы является сильный износ элементов двигателя, то устранить ее получится только капитальным ремонтом силовой установки.

КамАЗ-740.

У двигателя данного автомобиля смазка конструктивно сложнее и включает радиатор охлаждения. Поэтому помимо вышеописанных неисправностей системы смазки добавляется еще одна – подтекание масла на трубопроводах или в местах их соединения.

Если утечка масла происходит из-за повреждения трубопровода его следует сразу же заменить.

Утечка же в местах соединения зачастую устраняется обычной подтяжкой гайки штуцера.

Установка Д-240.

На этом двигателе, применяемом на грузовых автомобилях ЗИЛ, а также тракторах МТЗ-80/82 старых моделей особенностью системы смазки является наличие центробежного фильтра очистки масла – центрифуги. Она также присутствует и системе смазки КамАЗ.

Причиной повышенного или пониженного давления в системе у этих двигателей может стать именно она.

Засорение сопел центрифуги, через которые выходит масло, может стать причиной повышенного давления. А сильный налет на стенках приводит к заклиниванию ротора центрифуги – масло не очищается, а просто вытекает с сопел и сразу возвращается в систему – это приводит к снижению давления.

Не стоит забывать и о механических неисправностях центрифуги – они могут привести к нарушению работы системы смазки.

Двигатели ЗМЗ.

У двигателей производства ЗМЗ, которые устанавливаются на «Волги», «Газели» и ГАЗ-53 неисправности идентичны вышеописанным.

Смазочные системы с сухим картером

В смазочных системах с сухим картером основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Типичная схема смазочной системы с сухим картером для мощных дизелей представлена на рисунке. Перед пуском двигателя масло из масляного бака 6 с помощью предпускового маслозакачивающего насоса имеющего электропривод, подается, минуя все фильтры, в главную масляную магистраль двигателя, для того чтобы в начальный период пуска снизить трение и износ его деталей.

В зимнее время масло в баке, основной маслоподводящей магистрали и насосе 8 предварительно подогревается предпусковым жидкостным подогревателем. Подогрев масла в баке обычно осуществляется с помощью змеевика 7, в котором циркулирует нагретая жидкость системы охлаждения двигателя. При работе двигателя за счет функционирования нагнетающей секции 10 основного масляного насоса масло из бака подается через маслоприемный сетчатый фильтр 9 в полнопоточный фильтр 3 грубой очистки, а оттуда — в главную масляную магистраль двигателя. Смазав трущиеся детали, масло стекает в передний и задний маслоприемники двигателя, откуда его основная часть (80…92%) удаляется обратно в бак с помощью откачивающей секции 11 основного масляного насоса. Эта секция состоит из двух пар шестерен — по одной на каждый маслоприемник. По пути в бак масло охлаждается в масляном радиаторе 4. Если масло еще холодное, а значит, имеет высокую вязкость, то для предохранения радиатора от разрушения срабатывает перепускной клапан 5. Небольшое количество масла (8…20%) от откачивающей секции насоса подается в фильтр тонкой очистки — масляную центрифугу 1. Очищенное в центрифуге масло стекает в картер двигателя. В некоторых системах с сухим картером центрифуга не используется. В таких случаях неполнопоточный фильтр тонкой очистки располагается в одном корпусе с ленточно-щелевым фильтром грубой очистки! Очищенное в секции тонкой очистки масло стекает в картер двигателя.

Масляный фильтр в замен центрифуги

В дополнение нужно отметить, что двигателя тракторов МТЗ в особенности последних исполнений оборудуются вместо центрифуги полнопоточным масляным фильтром со сменным не разборным картриджем. Фильтр, абсолютно взаимозаменяем, и при желании устанавливаться в то же место взамен центрифуги. Корпус фильтра также оборудован регулируемым сливным клапаном, который настраивается в том же порядке.

Преимуществом фильтра является простота конструкции и неприхотливость в обслуживании. Несмотря на утверждение специалистов, что центрифуга работает более эффективно в очистке масла, утвердительно можно сказать, что с учётом использования современных марок моторных масел и качественных сменных фильтрующих элементов установка фильтра взамен центрифуги упростит обслуживание трактора и никак не повлияет на ресурс дизеля.
