Когда делать капитальный ремонт двигателя

Как бензиновые, так и дизельные двигатели выжигают свой ресурс после прохождения положенного им ресурса в моточасах (если двигатель работал 1 час — это 1 моточас) или пробега в тысячах км.

При появлении следующих признаков надо делать капремонт ДВС:

  1. Приходится доливать моторное масло, оно куда-то уходит.
  2. Механические повреждения двигателя (трещина в блоке).
  3. Компрессия в цилиндрах ниже допустимого.
  4. Постоянный дым из глушителя синий или или сизый (темно-серый) густой в большом количестве.
  5. Слышны стуки (это может быть провернулся вкладыш и т.д.).
  6. Автомобиль не тянет как раньше, особенно на подъем.
  7. При проверке свечей они постоянно грязные, с нагаром, в масле.
  8. Расход топлива стал больше, чем было.
  9. В картер попадает много газов.
  10. Низковатое давление масла в системе.
  11. Мотор перегревается при незначительных нагрузках.
  12. Двигатель работает с перебоями.

Эти причины не обязательно указывают на необходимость проведения капитального ремонта ДВС. Если таких признаков много и они повторяющиеся, то пора отдавать авто на капиталку или делать своими руками.

Исходя из признаков определяют какой ремонт требует двигатель:

  • текущий или поточный ремонт (ремонт или замена отдельных деталей, например, окраска бампера);
  • технический ремонт согласно графика (ремонт или замена изношенных деталей отработавшие свой ресурс);
  • внеплановый ремонт двс (это когда ресурс еще не вышел, но мотор почему-то сломался);
  • капитальный или капремонт, или капиталка делается как по графику по прошествии заданного ресурса, так и после окончательной поломки.

Разборка двигателя, руководство по ремонту и диагностики своими руками, пошаговая инструкция

Не существует стандартной инструкции, как производить капитальный ремонт движка. Все зависит от определенной марки и модели вашего транспортного средства и от износа различных узлов мотора.

В любом случае, для капитального ремонта необходимо полностью разобрать двигатель. Процесс этот длительный и трудоемкий, который не всегда удается произвести в домашних условиях.

Демонтаж силового агрегата

Для тех, кому не страшны сложности, мы подготовили краткое руководство по капремонту мотора:

Для начала изымаем мотор из транспортного средства. Что бы двигатель вашего автомобиля стал немного легче, необходимо демонтировать некоторые агрегаты — начинаем с карбюратора, затем снимаем крышку головки блока цилиндров, демонтируем генератор, отсоединяем КПП, производим демонтаж коллектора, после чего снимаем маховик и сцепление. Теперь можно открутить подушки и вынуть двигатель.
Для получения доступа к коленчатому валу и поршням, нужно снять крышку картера. Затем выкручиваем шатуны. Вынимаем поршни и снимаем из них пальцы

Теперь необходимо вынуть коленчатый вал и его вкладыши.
Обратите особое внимание на износ гильзы и шейки коленчатого вала. Если необходимо, расточите их

Помимо этого, не забудьте приобрести кольца для поршней, пальцы и новые вкладыши.

Разборка двигателя ВАЗ 2101

Чтобы все узлы и агрегаты двигателя ВАЗ 2101 остались целыми, нужно разбирать двигатель правильно. В нашем руководстве все подробно расписано.

Порядок выполнения разборки двигателя своими руками

1. Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

2. Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

3. Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости

4. Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

5. Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода жидкости из отопителя.

6. Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

7. Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой

8. Выверните датчик контрольной лампы давления масла, снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

9. Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R и отвернув ключом А.50121 храповик.

1 – ключ; 2 – маховик; 3 – болт крепления маховика; 4 – шайба; 5 – фиксатор А.60330/R для удержания маховика от проворачивания; 6 – передняя крышка картера сцепления

10. Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.

11. Ослабьте колпачковую гайку 6 натяжителя цепи, отверните гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 3 натяжителя цепи.

1 – цепь привода распределительного вала; 2 – болт крепления башмака; 3 – башмак натяжителя; 4 – гайка крепления натяжителя; 5 – корпус натяжителя; 6 – колпачковая гайка натяжителя; 7 – болты крепления успокоителя; 8 – болт крепления звездочки валика привода масляного насоса

12. Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

13. Ослабьте гайки шпилек 4

Отвернув гайки крепления, снимите корпус подшипников шпилек 4 и, удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса 3 подшипников, выньте распределительный вал 2

14. Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускным трубопроводом.

15. Снимите упорный фланец 1 валика привода масляного насоса и выньте валик 3 из блока цилиндров (2 – болт крепления фланца, 4 – ключ).

16. Универсальным съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала.

17

Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами

ВНИМАНИЕ:

При разборке двигателя пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место. Вам подойдет наша статья о подборе поршня к цилиндру ВАЗ 2101.

18. Установите фиксатор 5 (см. рис. Снятие маховика ), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала, снимите переднюю крышку картера сцепления.

19. Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу.

20. Снимите держатель сальника коленчатого вала.

21. Отверните болты крышек коренных подшипников. Снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.

Видео. Разборка двигателя ВАЗ 2101

Как сделать капитальный ремонт мотора своими руками

Для начала нужно обратить внимание на то, что капитальный ремонт двигателя – процедура долгая, сложная и трудоемкая. Чтобы ее выполнить, нужно хорошо разбираться в устройстве и работе движка, а также обладать необходимыми инструментами и навыками

Если вы имеете хоть малейшие сомнения в том, что вы справитесь, лучше не пытайтесь идти на риск и доверьте двигатель своего автомобиля профессионалам.

Процедуру капремонта дизельного или бензинового двигателя можно условно поделить на несколько этапов:

  1. Снятие двигателя и его последующая разборка. Снимая двигатель, будьте особенно внимательны и аккуратны с шлангами, трубками, разъемами и соединениями – все они с течением времени стали более хрупкими, так что существует риск что-либо повредить при демонтаже.
  2. Очистка всех узлов двигателя.
  3. Тщательный визуальный осмотрвсех узлов двигателя, определение уровня износа
  4. Дефектовка деталей Заранее найдите необходимую техническую документацию по вашему двигателю, чтобы узнать его оптимальные параметры, а также все допустимые отклонения от нормы. Именно с ними и нужно будет сравнить данные, которые вы получите в процессе дефектовки.
  5. Ремонт ГБЦ сюда входят следующие операции: устранение трещин, замена любо восстановление направляющих втулок, замена или восстановление фасок седел клапанов, замена маслосъемных колпачков, замена или ремонт распредвала, толкателей и т.д.
  6. Ремонтблока цилиндров Необходимо провести расточку и абразивную обработку цилиндров, замену гильз, устранить трещины в блоке, восстановнить ниши коленвала, выравнять привалочную. плоскость.
  7. Ремонтколенвала
  8. Последующаясборка и установкадвигателя. Собирать двигатель после капремонта нужно предельно аккуратно внимательно. Хорошенько проверьте все соединения и не забудьте подключить все разъемы, ибо в дальнейшем могут возникнуть проблемы.

После того как вы завершили процедуру капремонта и поставили двигатель на место, требуется обкатать мотор на холодную. Проще говоря, нужно завести автомобиль и дать ему поработать на холостом ходу, дабы все элементы идеально притерлись для последующей работы.

Ремонт двигателя — инструкция

Рекомендуем перед тем, как проделать “капиталку” своими силами, тщательно изучить “матчасть”: почитать профильные форумы, пообщаться с опытными автовладельцами и профессионалами СТО. Взвесьте все риски. Найдите видео с пошаговым описанием процесса.

В капитальный ремонт двигателя своими руками входит:

  • съем, разборка и очистка движка;
  • диагностика поломок и оценка изношенности всех запчастей;
  • дефектовка элементов (включает проверку трещин на корпусе, замер зазоров, изучение коленчатого вала, исследование геометрии трущихся запчастей для сравнения с нормативами);
  • восстановление головки цилиндрического блока (удаление трещин, ремонт втулок, приведение в порядок фасок клапанных седел, монтаж маслосъемных колпачков, замена клапанов, распредвала и толкателей);
  • ремонт блока цилиндров (расточка, обработка абразивными средствами, обновление гильз, устранение механических дефектов, реставрация ниши коленвала и выравнивание прилегающей зоны);
  • восстановление или замена коленвала;
  • сбор и установка мотора;
  • “холодная” обкатка движка (для притирки деталей);
  • корректировка холостых оборотов и зажигания;
  • очистка выхлопа.

Демонтаж и разборка

В зависимости от марки и модели автомобиля (конструкции двигателя, количество цилиндров, тип коробки передач), процесс демонтажа двигателя может отличаться. Расположение двигателя на переднеприводных и заднеприводных также отличается.

Карбюраторные двигатели намного легче и быстрее разбирать, так как они не напичканы электронными устройствами, при наличии которых, чтобы добраться до самого двигателя приходится их все аккуратно демонтировать.

Так, если приходится делать капиталку Камазу, например, то его дизельный двигатель ярославского завода ЯМЗ-236 займет на демонтаж около 10 часов. Если проделывать такую же работу с большегрузными аналогами Камаза, то уйдет более 30 часов.

А чтобы разобрать Вазовский двигатель, нужно около 3 часов. А на двигатели легковых иномарок потребуется около 10 часов.

Разбирать надо не спеша, бросая куда попало болты и гайки. С разборки уже началась, так сказать, диагностика.

Ремонт двигателя своими руками: как сделать капитальный ремонт

Подобное восстановление силового узла позволяет привести его в форму, максимально приближенную к первоначальной. Агрегат разбирают, чистят, проводят дефектовку.

Такой процесс глобальнее переборки, которая подразумевает лишь замену негодных запчастей. Капремонт показан при потере мощности и низкой компрессии. Необходимость его проведения в любом случае наступит, так как естественный износ — процесс неизбежный. Определить, что время пришло, можно по следующим признакам:

  • в кривошипно-шатунном устройстве появился нехарактерный стук;
  • индикатор на приборной панели регулярно сигнализирует о снижении масляного давления;
  • наблюдается перерасход технической жидкости;
  • из выхлопной трубы выходит темно-синий газ;

Как подобрать провод

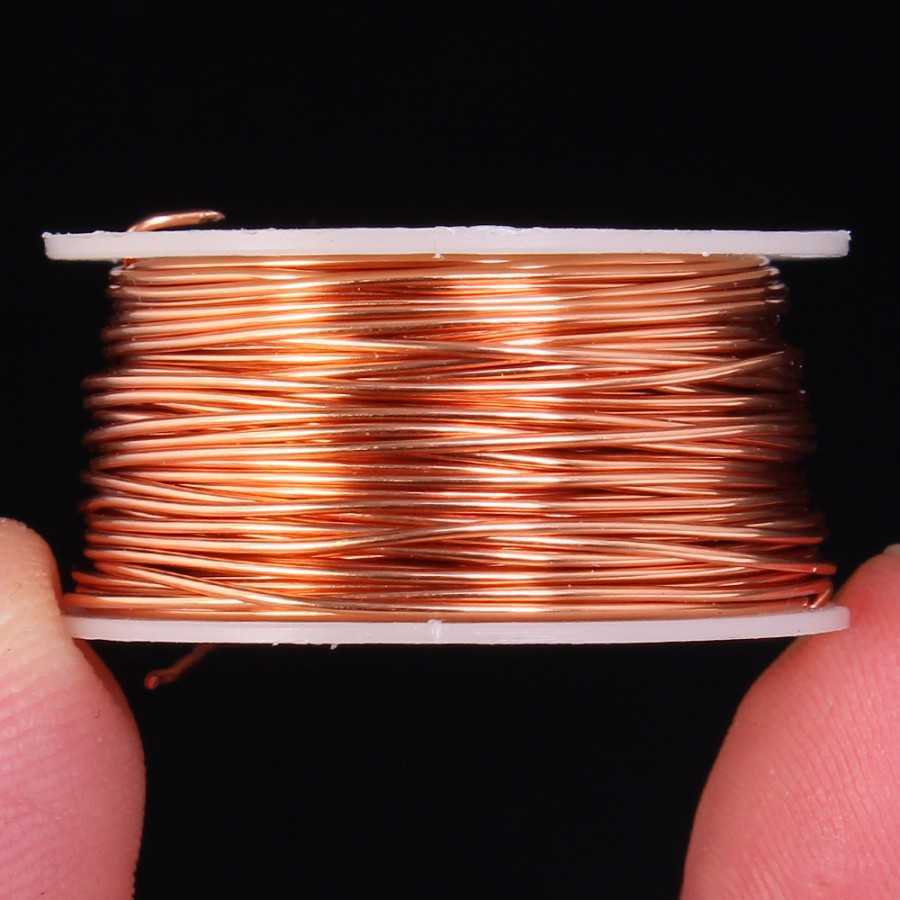

Чтобы мощность электродвигателя была прежней, следует подбирать провод с таким же сечением, какое и было. Это позволит намотать заданное количество витков.

Если не удается этого сделать, то берется максимально приближенное сечение. Следует помнить о законе Ома, чем меньше диаметр проводника, тем выше его сопротивление.

Наматывать обмотку нужно с помощью шаблона, который изготавливается самостоятельно из картона. Он должен соответствовать размерам «железа». Чтобы добиться аккуратного расположения витков используют специальный станок для намотки провода. Это все, что нужно для перемотки двигателя.

Укладка, выполненная вручную, может иметь дефекты. Возникает вероятность уложить провода не плотно, что приведет к увеличению размеров обмотки, и трудностям ее монтажа.

Как сделать капремонт двигателя

Причин для поломки много. Возможно, устарела смазка, закоксованы масляные каналы или было использовано средство ненадлежащего качества. К серьезным проблемам приводит отказ скользящих подшипников или вкладышей коленвала. Падение компрессии, которое можно точно определить только специальными приборами, связывают со сгоранием клапанов, порчей поршневых колец или прокладки ГБЦ.

Отсрочка ремонта двигателя своими руками возможна при соблюдении предосторожностей:

  • отслеживайте состояние и уровень рабочего раствора (опирайтесь на инструкцию к автомобилю и действуйте на опережение, если эксплуатация “железного коня” происходит в трудных обстоятельствах);
  • не позволяйте мотору перегреваться (в частности отслеживайте количество и качество антифриза, а также поддерживайте охлаждающую систему в нормальном состоянии);
  • заливайте хорошее горючее (низкопробные солярка и бензин загрязняют отдельные части ДВС, в результате чего износ элементов движка ускоряется);
  • не перегружайте мотор (перегрузки, в том числе буксировка, сокращают его ресурс);
  • постарайтесь не допускать долгой работы авто “вхолостую” (иначе на цилиндрических поверхностях и свечах образуется нагар);
  • выбирайте спокойную манеру вождения (резкие разгоны/торможения, работа в условиях повышенных оборотов, частые переключения скорости сокращают жизнь силового агрегата).

Параметры технического плана

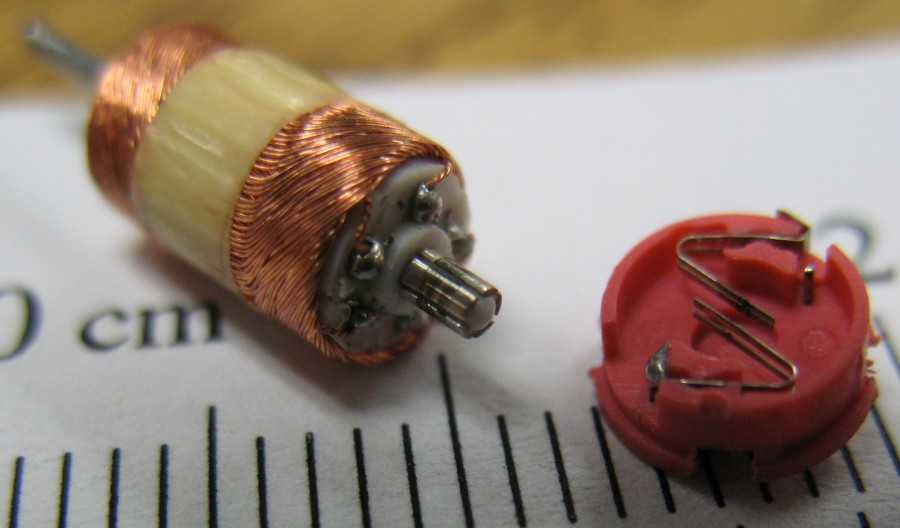

Мини-двигатель, сделанный своими руками, в зависимости от конструкционных особенностей, может иметь различные характеристики. Ниже приведены параметры самых популярных шаговых модификаций:

  1. ШД-1 – обладает шагом 15 градусов, имеет 4 фазы и крутящий момент 40 Нт.
  2. ДШ-0,04 А – шаг составляет 22,5 градуса, количество фаз – 4, оборотистость – 100 Нт.
  3. ДШИ-200 – 1,8 градуса; 4 фазы; 0,25 Нт крутящего момента.
  4. ДШ-6 – 18/4/2300 (значения указаны по аналогии с предыдущими параметрами).

Зная, как сделать двигатель в домашних условиях, необходимо помнить о том, что скорость крутящего показателя шагового мотора будет трансформироваться прямо пропорционально аналогичному параметру тока. Понижение линейного момента на высоких скоростях напрямую зависит от схемы привода и индуктивности обмоток. Двигатели со степенью защиты IP 65 рассчитаны на суровые условия работы. По сравнению с серверами, шаговые модели работают намного дольше и продуктивнее, не требуют частого ремонта. Однако у серводвигателей немного другая направленность, поэтому сравнение этих типов не имеет особого смысла.

Разборка мотора

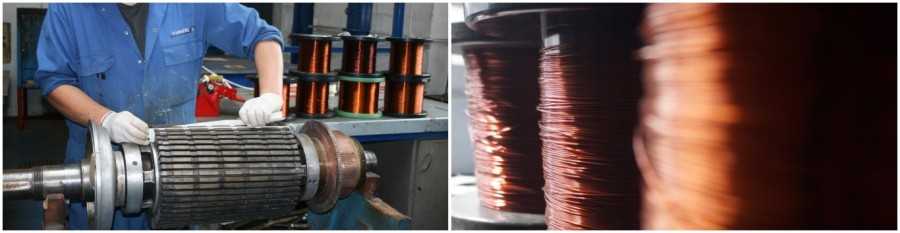

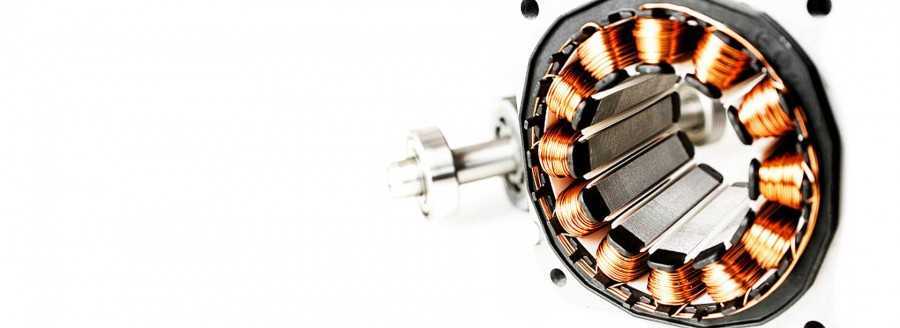

Ремонт электродвигателя своими руками предполагает  самостоятельную разборку мотора, которая осуществляется различными способами. Иногда достаточно движок повернуть, куда именно, зависит от того места, где он установлен. Бывают случаи, когда необходимо отсоединять кабель питания, при этом обязательно пометьте фазы, иначе при повторном подключении придется гадать, какой провод куда подсоединить.

Используйте съемник, чтобы снять или стянуть полумуфту.

Осмотрите корпус, обратите внимание на состояние боковых крышек, есть ли на них вытекающая смазка, при обнаружении уберите их. Если никаких следов нет, можно приступать к снятию крышек, крепежных элементов, как правило, насчитывается от 3 до 5.

Открутите болты на крышках, несильно постучите маленьким молотком по крышке с одной стороны, одновременно обеспечив другой натяжение. Простукивания выполняйте аккуратно, чтобы не обломить «ушки», что неизбежно повлечет за собой дополнительные расходы. Что понадобится для ремонта двигателя, так это аккуратность и умелые действия мастера.

Откиньте крышки, чтобы определить, понадобится ли доставать ротор из корпуса, или все ремонтные работы можно сделать на месте. Когда мощность двигателя меньше 17 квт, ротор просто вытаскивают и отводят в сторону, а если выше, то ремонт делают на месте.

После того, как вы разобрались с валом, займитесь снятием подшипников, удалите полностью вытекшую смазку с помощью авиационного керосина. Когда смазка залила обмотку, ее понадобится мыть и сушить, для просушки применяют 1 или 2 лампочки либо калорифер.

Виды ремонтных работ электродвигателя подразделяются с учетом типа неисправности, например: «провернувшийся» на валу подшипник, говоря другими словами, его посадка ослабла, необходимо наплавить вал с помощью электросварки и проточить его на токарном станке. Если подшипник имеет номер ниже, чем 309, его паяют оловом, такой ремонт имеет достаточно хорошие результаты.

Рассмотрим движок с мощностью до 100 квт, оснащенный подшипниками качения, когда двигатель работает в аварийном состоянии, при критической температуре, если не срабатывает термическая защита, увязка лопается.

Столкнувшись с подобной проблемой, выполните следующие действия:

  • Извлеките остатки обмотки.
  • Сделайте бандаж снова и нанесите на него слой лака, тогда увязка приклеится к обмоткам, она не будет болтаться в процессе эксплуатации и прослужит дольше.

Пошаговая инструкция

Классическая схема синистора работает по принципу зарядки конденсатора через мало ёмкий резистор. После того, как напряжение между обкладками достигнет нужного значения, симистор начинает пропускать ток к нагрузке.

Таким образом, можно контролировать емкость конденсатора, изменяя напряжение, которое пойдет на нагрузку.  Для этого отлично подойдет реостат, который устанавливается на место резистора.

К сожалению, такая схема быстро нагревается из-за чего нужно устанавливать дополнительный радиатор позволяющий эффективно отводить тепло.

Данная установка может осуществлять работу от внутреннего накопителя с напряжением 12 В и внешнего 220 В. Однако в таком случае требуется гасящая схема.

В таком режиме работы можно изменять пороговую мощность, это напрямую влияет на мощность работы ротора. Силовые резисторы выставляются на определенные показания входящего тока, собирая его в нужных объемах.

Объем бедствий

Капиталка бывает частичная и полная. Чтобы определить, какой ремонт нужен мотору, надо провести контрольные замеры и дефектовку — начать с состояния цилиндров и люфтов поршней в них, осмотреть вкладыши и замерить диаметр шеек коленвала, оценить зазоры в поршневых пальцах. При частичной капиталке обычно ограничиваются заменой поршневых колец, вкладышей, сальников, прокладок. При полной переборке список получается намного длиннее, и объем работ существенно больше. Выше, соответственно, и стоимость ремонта.

Полная капиталка

Последовательность действий при полной капиталке следующая. Сначала двигатель снимают с машины. Дороже всего эта операция на полноприводных автомобилях с автоматическими коробками передач.

Далее — разборка, мойка, дефектовка и микрометраж. Только на этом этапе можно определить более-менее точную стоимость ремонта. Если вердикт выносят раньше — повод насторожиться. Скорее всего, вы попали к некомпетентным мастерам, или вас попытаются обмануть.

После замеров и дефектовки основные детали направляют на мехобработку — многие мастерские не держат дорогого оборудования для расточки блоков и шлифовки коленвалов и отправляют детали смежникам. От объема мехобработки сильно зависит стоимость работ. Потом мотор собирают, устанавливают на машину и заправляют рабочими жидкостями.

Теперь о запчастях — они в общей калькуляции составляют обычно половину всех расходов на капиталку. Меняются все прокладки, резиновые и резинометаллические уплотнения. Элементы привода ГРМ всегда меняют, если он ременный, и почти всегда, если цепной. При любой переборке устанавливают новые поршневые кольца и вкладыши коленчатого вала. Поршни современных моторов очень нагружены и чаще всего тоже подлежат замене.

К деталям, которые меняют по результатам диагностики, относятся клапаны, масляные насосы и даже коленчатые валы, если нет возможности шлифовки под ремонтный размер. Основные детали — блок цилиндров и головки — стараются отремонтировать. При этом цилиндры либо растачивают под ремонтный размер, либо перегильзовывают под стандартные поршни. В головке иногда приходится восстанавливать постели распредвалов и менять втулки клапанов, фрезеровать привалочную плоскость и почти всегда — обрабатывать седла клапанов.

Альтернатива капремонту

Многие предпочитают не ремонтировать изношенный двигатель, а взять так называемый контрактный (бэушный) мотор. Неплохой вариант, удастся даже серьезно сэкономить — полная переборка порой обходится вдвое дороже. Например, цена «живого» мотора для Гранты — 25–30 тысяч рублей, для Логана — 45 тысяч рублей. За более сложные многоцилиндровые двигатели просят ­от 80 до 200 тысяч рублей и более.

Но эйфория неуместна: все-таки не нужно забывать, что вы покупаете не новый, а бэушный агрегат! И это лотерея, в которую можно и проиграть. Поэтому перед тем, как принять окончательное решение, советуем прошерстить интернет. Почитать отзывы о продавцах бэушных агрегатов и о конструктивных достоинствах и недостатках вашего мотора. Например, не стоит покупать подержанные 2-литровые алюминиевые моторы G4KD, устанавливаемые на многие модели Hyundai и Kia. Обычно эти агрегаты не доживают до 150 000 км — появляются задиры на стенках цилиндров, из-за чего резко усиливается масляный аппетит. Такие моторы восстанавливают перегильзовкой.

И еще. Номер двигателя не фигурирует в регистрационных документах, но замену мотора все равно надо оформлять в ГИБДД.

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Какой пробег двигателя до капитального ремонта

Ресурс по пробегу для средненьких автомобилях считается около 200 тыс. км., после прохождения которого уменьшаются его характеристики и пора делать капиталку. Есть автомобили с ресурсом 1 млн. км (называют двигатели миллионники), хотя сейчас ходят слухи, что ресурс новых дорогих автомобилей, которые раньше были миллионниками, сейчас имеют намного меньший ресурс. Чем чаще ремонтируют автомобиль, тем выгоднее по финансам авто производителям и магазинам автозапчастей, но тем самым портится репутация марки или конкретной модели авто.

Автоваз изготовитель установил средний пробег для автомобилей Ваз 2114 = 150 тыс. км. Такие же показатели имеют, в среднем все российские авто. Но, если вовремя устранять различные неполадки, ресурс моторов легко выдерживает 250 тыс. км. Ресурс моторов иномарок, в среднем, 200 000 — 300 000 км до капремонта.
