Обкатка и испытание двигателей

Разновидности обкатки мотора

Существуют несколько типовобкатки двигателя.

Холодная настендах

Производится на специальном оборудованиив мастерских при помощи карданного вала, который соединяет автономныйэлектродвигатель и вал двигательной системы автомобиля. Электромотор приводит вдвижение мотор машины. Интенсивность вращения мастер задаёт при помощиэнкодера, а сам процесс контролирует компьютер, задавая темп вращения согласнополученным данным.

Однако стенд имеется не вкаждой мастерской, поэтому приходится прибегать и к другим способам.

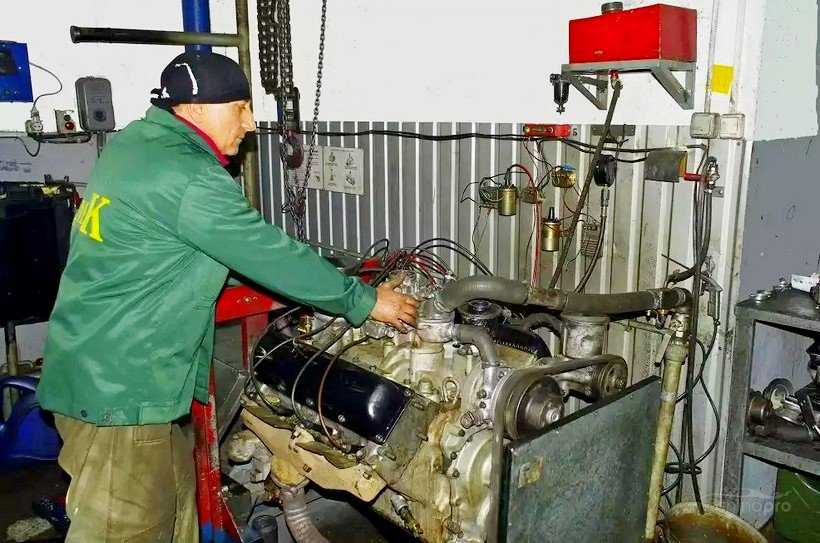

Обкатка двигателя на стенде

Холодная без стенда

Можно провести обкатку«по-простому». В двигатель заливается масло, радиатору нужен тосол либоантифриз. Залив техжидкости, автомобиль просто передвигают около 2-х часов поплощадке, не включая мотора.

При проведении притирки важную роль играет температура мотора. На станциях контрольтемпературного режима осуществляется при помощи масла и горячей воды.

Горячая обкатка

Этот способ обкатки можноиспользовать и в домашних условиях. Потребуется запустить двигатель автомобиляи довести обороты до уровня его работы на холостых. Мотор должен поработать неболее трех минут. Затем стоит сделать перерыв и подождать, пока мотор неостынет. Повторить процедуру нужно несколько раз.

Мотор необходимо завести иоставить в работающем состоянии на 50 минут. Следует начинать с 1200 об/мин ипотихоньку доводить значение до середины допустимого. Если двигательперегревается, его следует заглушить и остудить.

Производя горячую обкатку, стоитпроверять масло и состояние других технических жидкостей, удостовериться вгерметичности соединений и проконтролировать компрессию.

Обкатка в естественныхусловиях

Двигатель простоэксплуатируется в щадящем режиме – никаких чрезмерных нагрузок, резких стартов,торможений.

Начальный пробег в 3 000 километровсчитается самым важным — именно в это время мотор максимально подверженвоздействию неблагоприятных факторов.

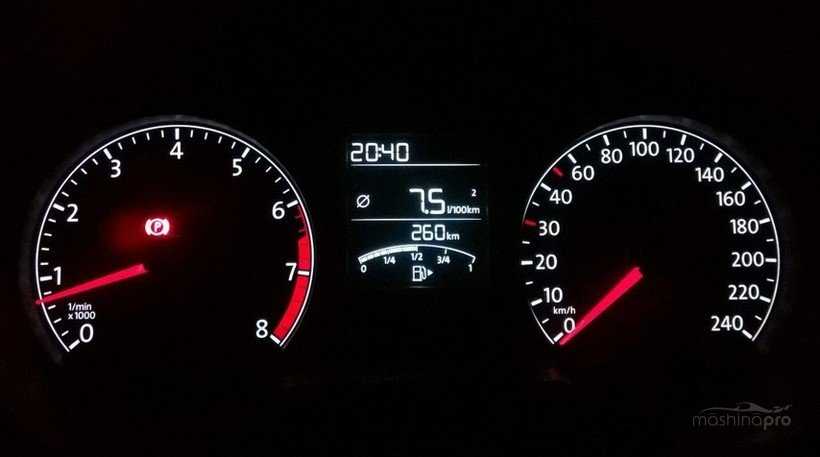

Приборная панель авто

Притирку нужно осуществлятьосторожно. Когда автомобиль пройдет первую тысячу километров, следует заменитьфильтр и моторное масло

Лучше не использовать различные присадки и прочиедобавки. Предпочитайте чистое масло.

Чтобы обкатать двигатель послекапитального ремонта правильно, следует придерживаться нескольких простыхправил:

  • не злоупотреблять при езде слишком высокими или низкими оборотами;
  • не ездить на фиксированной скорости и с одним и тем же количеством оборотов – эти показатели лучше варьировать;
  • не применять торможение двигателем – режим обкатки для этого не подходит;
  • запрещено буксировать прицепы или транспортировать в багажном отделении грузы;
  • нельзя резко ускоряться или тормозить.

Прежде чем произвести первыйзапуск двигателя после ремонта, необходимо подготовить автомобиль к процедуре обкатки.В противном случае силовая установка может не получить правильной притирки, чтосократит срок ее службы.

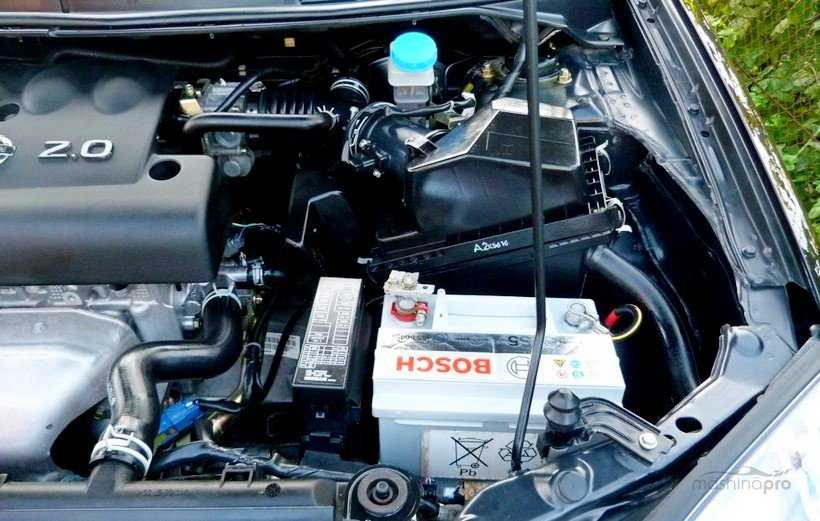

Подкапотное пространство автомобиля

Во-первых, необходимополностью зарядить аккумулятор

Начальный запуск имеет первостепенную важность— обороты коленвала слишком тугие, нагрузка на батарею большая. Нельзядопускать, чтобы АКБ дала сбой во время первого запуска

Во-вторых, обязательной заменеподлежат фильтр масла и само масло

Важно не намочить фильтрующий элемент вмасляной смеси перед установкой, иначе может образоваться воздушная пробка

Способы обкатки мотора

Описанный выше алгоритм – классическая естественная обкатка. Но кроме этого, существует ещё как минимум три способа притирки деталей отреставрированного силового агрегата:

  • метод холодной обкатки, производимый с использованием специального стенда;
  • холодная обкатка, выполняемая без стенда;
  • метод горячей притирки деталей двигателя.

Рассмотрим особенности каждого из перечисленных способов.

Обкатка на стенде

Разумеется, сам стенд – оборудование очень дорогое. Его могут позволить себе только крупные СТО, но зато благодаря его использованию удаётся получить полный контроль над всеми технологическими этапами обкатки.

В этом случае силовой агрегат устанавливается на стенд и запускается посредством соединения с карданным валом, который, в свою очередь, приводится в движение электромотором, считающимся ведущим по отношению к мотору автомобиля.

Специальный прибор, именуемый энкодером, контролирует частоту вращения ведущего двигателя, несколько менее точные показания фиксирует тахометр. Стендовое оборудование работает под управлением микропрограммы, регулирующей параметры работы электромотора, опираясь на показания датчиков.

Обкатка двигателя на стенде

Совокупная длительность работы пары ведущий/ведомый мотор определяется составом работ, выполненных в рамках капитального ремонта автомобиля. В частности, для нормальной притирки новой цилиндропоршневой группы требуется примерно три часа непрерывного вращения обоих двигателей.

Результат такой холодной притирки предполагает, что удалось добиться следующих показателей:

  • при работе СА на ХХ (на оборотах, не превышающих 600 в минуту) обороты стабилизируются;
  • нажатие на педаль акселератора в этом же режиме не приводит к перебоям в работе ведущего двигателя, и он не должен при этом глохнуть.

Отметим, что приобретения дорогостоящего стенда для проведения холодной обкатки недостаточно – нужен ещё и специалист, который отлично разбирается в нюансах выхода на определённый режим, в беспрекословном соблюдении технологии притирки деталей.

Бесстендовая холодная обкатка

Он заключается в буксировании автомобиля на третьей передаче, но при заглушенном двигателе, на протяжении 2-3 часов. До начала обкатки автомобиль заправляют всеми необходимыми техническими жидкостями, включая масло и антифриз/тосол.

Хотя специалисты не советуют использовать этот метод, он получил широкое распространение в среде гаражных мастеров ремонта.

Горячая обкатка

Производится непосредственно на автомобиле, но на обездвиженном. Характеризуется возможностью контроля качества сборки силового агрегата после проведения капремонта и нивелирования мелких дефектов, допущенных при производстве деталей и узлов, установленных вместо изношенных. Что хорошо – данная технология может быть использована и в гаражных условиях. Алгоритм холодной обкатки:

  • запускаем мотор, устанавливаем обороты на уровне режима холостого хода;
  • даём проработать порядка 3-4 минут, глушим мотор на примерно такой же интервал времени. Повторяем цикл 10-15 раз. Остановка двигателя нужна для того, чтобы не допустить локального перегрева силового агрегата;
  • снова заводим мотор, устанавливаем обороты на показателе 1200 об/мин, постепенно увеличиваем их до примерно 50% от максимального уровня. Рассчитываем увеличение оборотов таким образом, чтобы общая продолжительность работы силового агрегата составила 45-50 минут.

Во время последнего этапа особенно внимательно следим за температурой двигателя, если она неконтролируемо поднимается – следует заглушить мотор, дать ему остыть и только после этого запускать вновь. Если всё в норме, проверяем уровни техжидкостей и наличие/отсутствие их подтеканий, измеряем компрессию цилиндров. Наконец, после завершения обкатки заново выставляем зажигание и регулируем зазоры клапанов.

Естественная обкатка двигателя

Саму последовательность проведения классической обкатки мы уже приводили. Стоит отметить, что независимо от сложности и состава проведения восстановительных работ, обкатку следует проводить исключительно в щадящем режиме, даже если вы ограничились только заменой цепи (разумеется, совокупный пробег в этом случае будет минимальный, порядка 500 километров).

Движение на пятой передаче нужно исключить, трогаться следует очень плавно

О важности заливки качественного моторного масла мы уже говорили, но не менее важно использование и хорошего топлива – по крайней мере, до завершения периода обкатки

Первый запуск двигателя

Данный раздел представляет интерес для автолюбителей, самостоятельно выполняющих ремонтные работы силового агрегата в гаражных условиях. Чтобы успешно завести мотор после «капиталки» и не повредить вновь установленные детали, рекомендуется провести следующие подготовительные действия:

  1. В процессе сборки цилиндропоршневой группы обильно смажьте внутренние стенки гильз моторным маслом. Для равномерного распределения сделайте несколько оборотов коленвала вручную.
  2. Обязательно проверьте работоспособность насоса, погрузив сетку маслозаборника в емкость со смазкой и вращая вал привода рукой.
  3. Тщательно отрегулируйте ГРМ по меткам.
  4. Полностью зарядите аккумуляторную батарею.
  5. Поставьте новые свечи зажигания и провода.
  6. Залейте качественное свежее масло без дополнительных присадок. Фильтр перед накручиванием тоже заполните смазкой.
  7. Убедитесь в работоспособности системы охлаждения, в частности, помпы.

Масло для обкатки используйте того же типа, что и для эксплуатации. Например, планируется применение синтетики – тогда для притирки берите аналогичный материал (можно более дешевый).

Отремонтированный и правильно настроенный мотор заведется сразу. Дайте силовому агрегату поработать на холостых оборотах в течение 10 минут, наблюдая за показаниями приборов (особенно – давлением масла) и прислушиваясь к посторонним звукам. Дальше действуйте по инструкции:

  1. Охладите двигатель, проверьте уровень смазки и антифриза.
  2. Если не обнаружено утечек жидкостей и подозрительных шумов, заведите силовой агрегат и оставьте работать на холостом ходу в течение 30 мин.
  3. Отслеживайте давление масла, температуру охлаждающей жидкости и момент включения электрического вентилятора.
  4. Если при росте температуры свыше 95 °С вентилятор не включится, немедленно глушите и остужайте мотор.

Убедившись, что первичная приработка на холостом ходу не выявила ошибок и неполадок, приступайте к эксплуатации авто. В противном случае устраняйте неисправности, иначе капремонт пойдет прахом.

Рекомендуем: Маховик: виды и устройство

Первый запуск после капитального ремонта

Первый запуск ДВС проводят по схеме:

  1. Заливают моторное масло. Чтобы заполнить систему, смазке потребуется 10 мин. Масляный фильтр оставляют сухим, чтобы избежать воздушной пробки.
  2. Подключают топливный насос или подают горючее вручную.
  3. Приоткрывают дроссель вручную, если нет автоматического привода.
  4. Запускают стартер.
  5. Раскручивают мотор до 2000 об/мин.
  6. Оставляют работать на холостых оборотах мин 15, пока вращение двигателя не станет стабильным при рабочей температуре.
  7. Глушат агрегат и ждут полного остывания.


Во время запуска контролируют давление в смазочной системе. Сигнал индикатора в течение 4 с указывает на неправильную сборку двигателя. Нужно срочно глушить мотор! Если давление быстро стабилизировалось, ДВС прогревают до рабочей температуры.

При визуальном осмотре не должно быть утечек. В первые 3 минуты мотор может стучать: идёт прокачка гидрокомпенсаторов или приработка стаканов. В дальнейшем звук должен стать равномерным, без вибраций. Появление запаха гари и небольшое задымление для первого запуска нормально — прогорают сборочные смазки.

Если ДВС работает устойчиво, начинают обкатку. Чтобы правильно обкатать двигатель после капремонта, нужно разобраться в нюансах испытания.

Холодная обкатка

На этапе холодной обкатки для получения хорошей приработки деталей используют ряд технологий.

Применяют маловязкие масла, например индустриальное И-20А или И-ЗОА, смесь масла индустриального И-20 и моторного МГ-10-Б2. Добавляют присадки в масло (коллоидную серу 0,9-1,1%, дисульфид молибдена, металлоорганические присадки на основе глицерата меди ОМП-2 — до 15% по объему масла и др.); используют специальное обкаточное масло ОМ-2, вводят в масло присадку ДК-8 и др. При этом сокращается время обкатки в 1,5—2 раза, уменьшается съем металла с поверхностей деталей.

Обкатывают и испытывают двигатели в зависимости от их мощ-ности на электротормозных стендах КИ-5542 (37 кВт), КИ-5541 и КИ-5543 (55 кВт), КИ-5540 (90 кВт), КИ-5274 (160 кВт), КИ- 5527 (для пусковых двигателей). Эти стенды позволяют прокручивать коленчатый вал двигателей с переменной частотой при холодной обкатке, а при горячей возвращать электроэнергию в электрическую сеть.

Режим холодной обкатки установлен техническими требованиями для двигателей каждой марки. Например, двигатели Д- 240 обкатывают на моторном масле в течение 30 мин — по 10 мин на каждой из трех ступеней с частотой вращения коленчатого вала 500-600, 700-800 и 900-950 мин-1; двигатель Д-160 обкатывают 55 мин, из них 15 мин на частоте вращения вала 400- 450 мин-1 и 40 мин при частоте вращения 900 мин-1. Холодную обкатку пусковых и карбюраторных двигателей проводят в течение 20 мин.

В процессе холодной обкатки проверяют на ощупь нагрев трущихся поверхностей, прослушивают стуки внутри двигателя, определяют герметичность соединений, контролируют давление и температуру масла. В случае обнаружения неисправностей обкатку прекращают и устраняют неисправности. При необходимости двигатель отправляют на повторный ремонт.

Замена масла после капремонта двигателя

Масло для обкатки двигателя заливают после капремонта перед первым пуском. Для экономии до первой замены оптимально заливать полусинтетику, подходящую по допуску.

Есть мнение, что после первых запусков смазка загрязняется стружкой от мехобработки и продуктами износа, поэтом масло необходимо менять через 1000 — 2000 км. На практике, хорошая моторная смазка может пройти 4000 — 7000 км. Чтобы знать наверняка, проверяйте уровень и качество смазки раз в неделю.

На скорость загрязнения масла влияет и качество капремонта. Механическая обработка деталей на современном оборудовании, выполненная умелым мастером с соблюдением зазоров и допусков, не даёт сильной притирки. Очистка и продувка мотора после ремонта избавляет от основной грязи, которая засоряет смазку.

Подготовка дизелей к обкатке

В процессе капитального ремонта дизели должны пройти холодную и горячую обкатку, приемосдаточные испытания, технический осмотр, органолептический контроль. Дизели, поступающие на обкатку и испытание, должны быть собраны и отрегулированы в соответствии с требованиями ГОСТ 18523—79 «Дизели тракторные и комбайновые. Сдача в капитальный ремонт и выпуск из капитального ремонта. Технические условия» и разработанной на его оенове технологией. Дизели, поступающие на обкатку и испытание, должны быть снабжены документами с указанием номера дизеля, номера топливного насоса и отметкой о выполнении операций контроля при сборке.

Дизели поступают на обкатку и испытание без вентилятора, гидронасоса, жидкостного и масляного радиаторов. Допускается обкатка без генератора с применением натяжного ролика. Коленчатый вал должен проворачиваться от руки свободно, без заеданий, при приложении момента 60… 80 Нм,

Перед проведением испытаний нужно проверить и отрегулировать зазоры клапанов, затем проверить и отрегулировать на стенде натяжение ремня привода жидкостного насоса. Нормальный прогиб ветви ремня от усилия (40 ± 1) Н на участке между шкивами составляет 12… 17 мм. Необходимо проверить состояние наружных креплений — гайки и болты должны быть затянуты до отказа.

Обкатку дизелей рекомендуется проводить с применением централизованной смазочной системы. При отсутствии на ремонтном предприятии или в мастерской централизованной смазочной системы в картер дизеля должно быть залито 11,8 л дизельного масла, прогретого до температуры 60… 75 °С. В корпус регулятора топливного насоса должно быть залито то же масло, что и в картер дизеля, до уровня контрольных пробок.

Жидкостные и газоотводящие трубопроводы, а также топливопроводы системы питания должны быть герметично присоединены к соответствующим патрубкам дизеля. К дизелю должна быть присоединена тяга управления и установлены датчики приборов контроля давления масла, температуры охлаждающей жидкости и масла. Система питания дизеля должна быть заполнена дизельным топливом.

Для чего производится обкатка мотора

Обкатывать двигатель после капитального ремонта нужно для равномерной притирки трущихся поверхностей. Несмотря на то, что современные материалы и способы обработки позволяют получать поверхности без задиров, трущиеся детали имеют некоторую шероховатость. В большей части это касается цилиндропоршневой группы. Так, отремонтированный блок цилиндров и новые поршни имеют отклонения в размерах и поверхностные дефекты.


  • отрегулировать сопряжение деталей и сократить износ;
  • минимизировать деформации;
  • стабилизировать расход масла;
  • проконтролировать результат капремонта.

Во время работы ДВС выделяется большое количество тепла. Так, днище поршня от взаимодействия с горючей смесью нагревается до 300℃. Охлаждение детали происходит через компрессионные кольца. Соприкасаясь со стенками цилиндра, поршневые кольца сбрасывают тепло, которое уходит вместе со смазкой.

При длительной работе поршневые кольца притираются к стенкам цилиндра. После капремонта «связь» пропадает. Именно поэтому повторно ставить б/у кольца нельзя: они были «заточены» под другие габариты цилиндра и не пригодны для дальнейшей работы.

Отказ от проведения обкатки приводит к плохой теплопередаче поршня к цилиндру. В свою очередь это вызывает перегрев поршня, детонацию, деформацию поршневых колец или обгорание всей детали.


Сколько обкатывать двигатель и как это делать

Наиболее важными считаются первые 1000 км. В этот период не рекомендуется передвигаться со скоростью свыше 60 км/ч: пятую скорость лучше не включайте вообще. В течение первичной обкатки возможно появление синеватого дыма из трубы глушителя: паниковать не стоит: это закономерно, т. к. прирабатываются новые поршневые кольца. Нестабильный холостой ход – тоже не причина для волнений. Регулировку надо делать после 500-1000 км пробега. Сколько нужно обкатывать двигатель в общей сложности? После того, как авто пройдет 2,5-3 тысячи км, максимальную скорость увеличьте до 85-90 км/ч, постепенно повышая нагрузки. Мотор можно считать окончательно обкатанным после пробега 8-10 тысяч км.

Что не рекомендуется делать при обкатке

Чтобы не получить новые проблемы при обкатке двигателя после капитального ремонта, не стоит делать нижеследующее:

  • начинать поездку без предварительного прогрева движка до рабочей температуры;
  • поднимать число оборотов коленвала до 2000;
  • полностью загружать машину (багажом и пассажирами);
  • резко повышать скорость (например, «рвать» со светофоров);
  • длительное время ездить на одном режиме: рекомендуется чередовать пониженные и повышенные передачи.

Способы обкатки силового агрегата

Помимо обкатки в естественных условиях, существует еще несколько способов проведения этой процедуры, каждый из которых стоит рассмотреть по отдельности:

  1. Холодная обкатка на стендовом оборудовании. Хороший вариант для двигателей после капитального ремонта. Для проведения процедуры вал электрического мотора стенда соединяют через кардан с испытуемым мотором. Коленчатый вал двигателя вращают с определенной частотой, контролируемой посредством установленных на моторе датчиков и приборов на стенде. Режимы работы задаются компьютерной программой.
  2. Обкатка на «холодную» без стенда. Не всегда есть возможность воспользоваться специальным оборудованием. В таком случае используют «народный» вариант, при использовании которого детали тоже притираются друг к другу. Что нужно сделать? Залейте масло и антифриз в движок, зацепите машину за буксир (авто товарища) и катайтесь на третьей скорости примерно пару часов.

После холодной обкатки любого типа стоит ожидать нижеследующих результатов:

  • стабильная работа двигателя на холостом ходу (максимум – 700 об/мин);
  • отсутствие «провала» при резком нажатии на педаль газа;
  • рабочая температура не повышается до критического уровня.
  1. Горячая обкатка. Для ее осуществления необязательно гнать авто на СТО. Запустите мотор и дайте ему поработать на холостом ходу не более трех минут. Затем дождитесь, пока агрегат остынет, и повторите операцию несколько раз. На последнем этапе оставьте агрегат работающим на 50 минут. В течение этого времени число оборотов постепенно повышайте от 1500 до половины разрешенного максимума. При недопустимом возрастании температуры БЦ включите печку (если не помогло, заглушите мотор и дайте ему остыть). После завершения горячей, холодной обкатки заново проверьте зазоры в клапанах и правильность установки зажигания. Также подтяните болты крепления ГБЦ к блоку двигателя.

Горячая обкатка дизелей под нагрузкой

Пуск дизелей должен проводиться электродвигателем обкаточно-тормозного стенда. Горячую обкатку дизелей под нагрузкой следует проводить в течение 30 мин на режимах, приведенных в таблице:

Таблица. Режимы горячей обкатки дизеля

Частота вращения коленчатого вала п, мин 1

Нагрузка Р, Н, по показаниям весового механизма стенда

Продолжительность, мин
1600

50

10
1800

120

5
2000

30

5
2 200

320

10

В процессе обкатки необходимо контролировать по показаниям манометра давление масла в смазочной системе дизеля, которое на прогретом до температуры 75… 95 °С дизеле должно быть 0,25 …0,35 МПа при номинальной частоте вращения коленчатого вала и не менее 0,08 МПа (при минимальной частоте вращения). Давление масла следует регулировать с помощью регулировочной пробки сливного клапана масляного фильтра.

Легкое дымление прогретого дизеля не является браковочным признаком, если при работе дизеля в течение 5 мин после снятия нагрузки не наблюдается выброс масла в выпускном патрубке. В процессе горячей обкатки не допускаются подтекание и каплеобразование масла, охлаждающей жидкости и дизельного топлива через прокладки и резьбовые соединения коллектора; выход газов из-под фланцев выпускного коллектора и через прокладку головки цилиндров; посторонние стуки и шумы в механизмах дизеля. В конце горячей обкатки дизелей максимальная частота вращения коленчатого вала должна быть не более 2600 мин-1, а минимальная — не более 800 мин-1. Обнаруженные в процессе горячей обкатки неисправности дизеля должны быть устранены.

Дизель должен быть подвергнут повторной обкатке и испытанию в полном объеме при замене хотя бы одной из следующих деталей: коленчатого вала, поршня, гильзы цилиндров, поршневых колец. При замене комплекта коренных или шатунных вкладышей дизель подвергают повторной горячей обкатке под нагрузкой.
