Как утеплить радиатор ваз 2110

Как и чем утеплить решетку радиатора

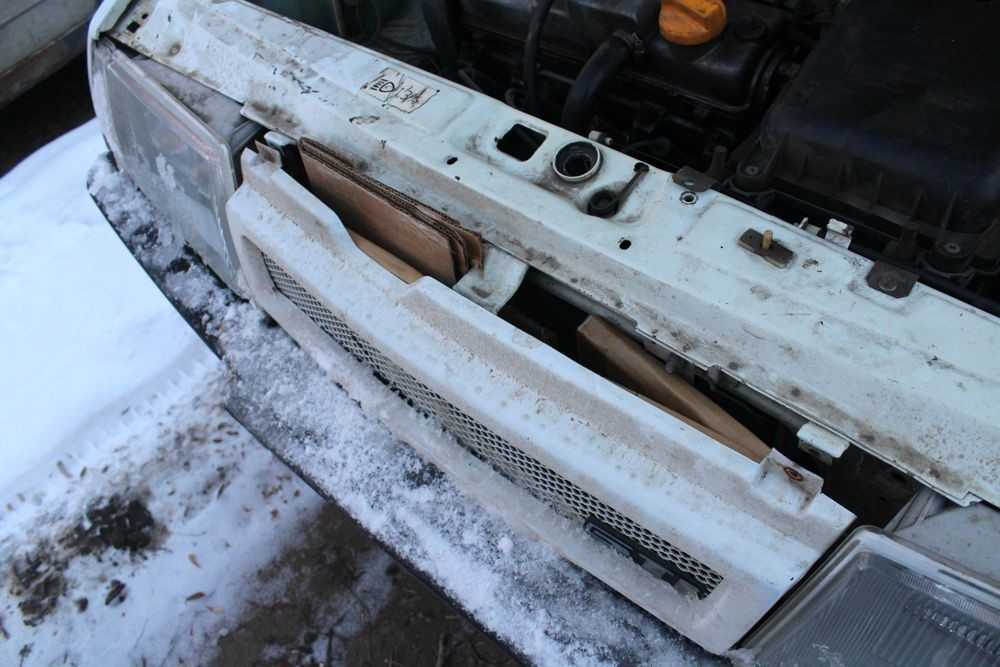

Самый простой и малозатратный способ утеплить радиатор — положить перед радиатором картонку, желательно в 2-3 слоя, таким образом она будет прочнее и не пропустит потоки воздуха. Этот вариант пользуется большой популярностью, так как прост в исполнении и не нужно покупать дорогие утеплители. Недостаток заключается только в одном — со временем картонка может заметно деформироваться, и тогда она уже не так хорошо будет выполнять свою функцию.

Автомобилистам, у которых в машине имеется система кондиционирования, хорошо подходит способ с газетами. Их необходимо вставить между конденсором и главным теплообменником, таким образом, чтобы газеты могли свободно перемещаться от одного края к другому. Вставить надо минимум 10-12 газет, только тогда они смогут защищать теплообменник от потоков холодного воздуха.

Бюджетное утепление радиатора

Минус вышеописанных вариантов утепления заключается в их неэстетичности, при этом они ещё и не смогут хорошо утеплить машину в сильные морозы. Поэтому все же стоит подумать о других технологиях утепления, например, одной из следующих:

  • Можно своими руками сделать копию фирменной зашиты на радиатор (например, из материалов, описанных ниже), выглядеть она будет почти точно также, поэтому внешний вид у авто будет более-менее эстетичным, но тут, как говорится, нужно, чтобы руки росли из правильного места.

  • В продаже можно встретить наружные маски на радиатор, их достаточно просто крепить, а при необходимости можно убрать и сложить в бардачок.

  • Многие производители выпускают специальные щитки для всех моделей выпущенных автомобилей. Они надежно утепляют радиатор, существенным минусом такого варианта утепления считается стоимость этих щитков.

Причины перегрева мотора

Перегрев двигателя ВАЗ 2110 может возникнуть по множеству причин. Главная из них сбой работы охлаждающей системы.

В чем же причина? Что делать?

  1. Засор патрубков, происходит из-за использования охлаждающей жидкости низкого качества. Единственный способ этого избежать пользоваться качественными и проверенными материалами.
  2. Появление подтеков, утечек снижают уровень жидкости – выход полная замена всех компонентов.
  3. Загрязнение корпуса, за время эксплуатации на корпус радиатора налипает разный мусор: частички грязи, листва, умершие насекомые и многое другое, профилактическая мера – периодическая очистка наружных поверхностей корпуса.
  4. Утечки в радиаторе, выход один – демонтаж, осмотр с последующей заменой.

Вердикт

Утепление радиатора ускоряет выход двигателя на рабочий тепловой режим и способствует его поддержанию в сильные морозы, что положительно скажется на расходе топлива и работе штатной печки. Простой и рабочий способ – поставить перед теплообменником картонку.

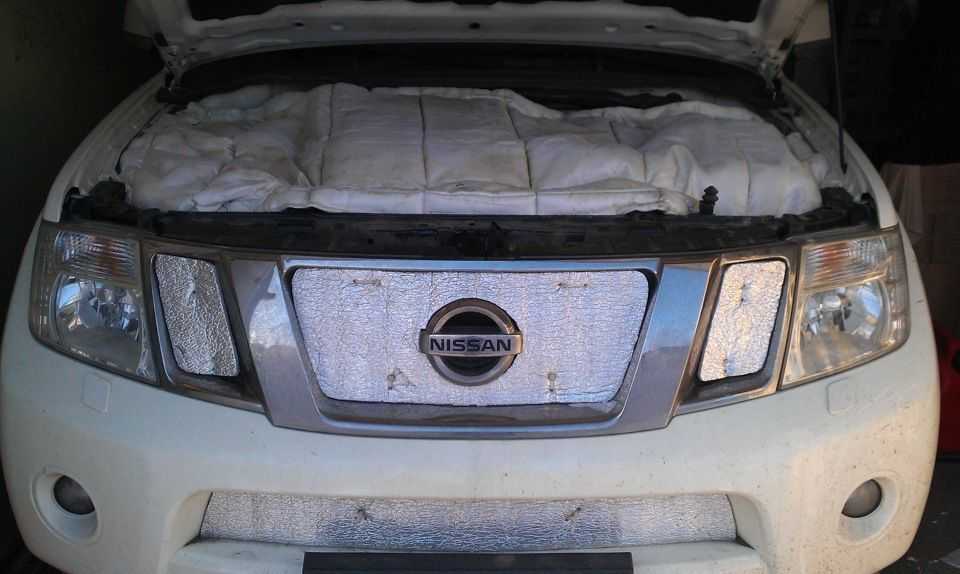

Более эффективное мероприятие – закрыть фольгированным изолоном радиаторную решетку с внутренней стороны или дермантином снаружи: отсутствие обдува холодным воздухом деталей силовой установки способствует ускорению прогрева на ходу. Заводские комплекты накладок и масок не менее эффективны, но дорого обходятся и не всегда соблюдают эстетическую картину.

Система охлаждения двигателя

Сказать, что система состоит только из каких-то элементов и не более нельзя, в современных автомобилях напичкано уйма датчиков и контроль ведется бортовым компьютером. Но все же есть основные составляющие, без которых система попросту не будет существовать.

К таким составляющим можно отнести:

  • радиатор;

водяной насос;

термостат;

пароотводящие шланги термостата;

пароотводящие шланги радиатора;

расширительный бачек;

подводящие шланги радиатора;

электровентиятор радиатора.

Такие части можно найти как в самых современных автомобилях, так и в самых старых отечественных. Поэтому начиная поиски повреждения, стоит в первую очередь осматривать эти элементы.

Утепление решетки радиатора: плюсы и минусы

Главные преимущества использования утеплителя для радиатора заключается в том, что двигателю требуется меньше топлива чтобы выйти на рабочую температуру. А это означает то, что вы сможете не только быстрее прогреть машину, но сэкономить таким образом топливо. Также преимущество заключается в том, что дорожные реагенты не будут попадать на решетку, и тогда она не будет подвергаться разрушению коррозией.

Минусом радиаторного утепления можно считать, в каком-то смысле неэстетичность внешнего вида автомобиля (субъективное мнение некоторых автовладельцев). Так, в некоторых случаях — при использования твердых защитных кожухов — решетка радиатора будет покрыта черным пластиком, что несколько удешевляет вид машины; в других случаях — при изготовлении утеплителя своими руками — решетка может выглядеть немного «колхозно»: просвечивающаяся фолгарованная сторона утеплителя, материалы, держащиеся на хомутах, неровно вырезанная картонка и т.п. В этом случае, в принципе, все зависит исключительно от пряморукости и фантазии владельца авто.

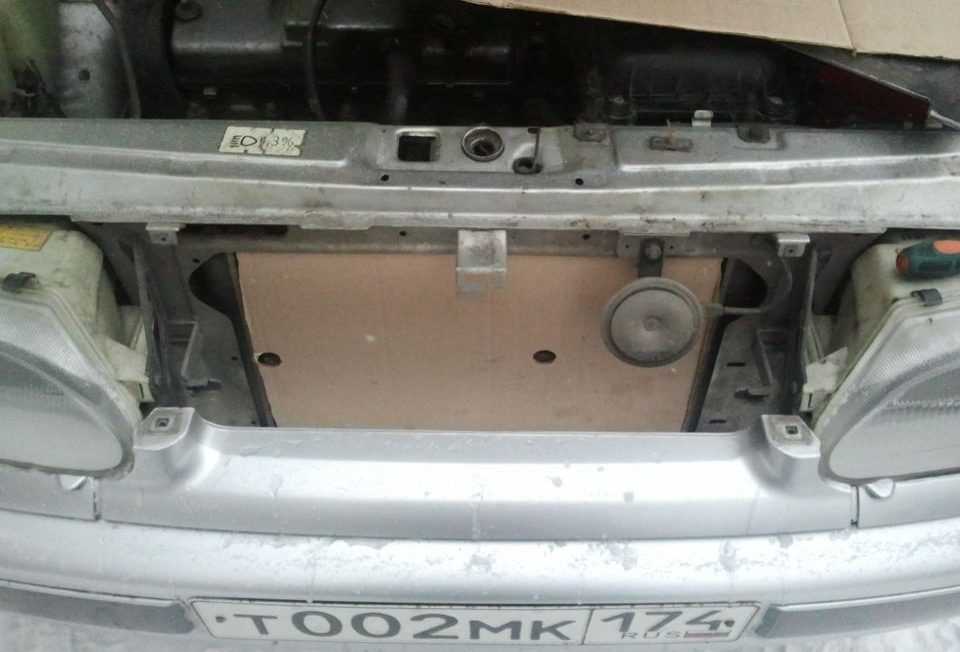

Самодельный утеплитель радиатора (и двигателя)

Еще одним минусом может быть повышенная пожароопасность, если утеплитель устанавливается внутри подкапотного пространства. Таким образом можно скрыть внешнюю некрасивость материала для утепления, но повысить шансы на его возгорание. Всё-таки во время работы некоторые части автомобиля достигают довольно высоких температур, и если что-то пойдет не так, появится искра, некоторые утепляющие материалы могут загореться, со стороны радиатора такого быть не должно, но все равно следует быть осторожными и внимательными.

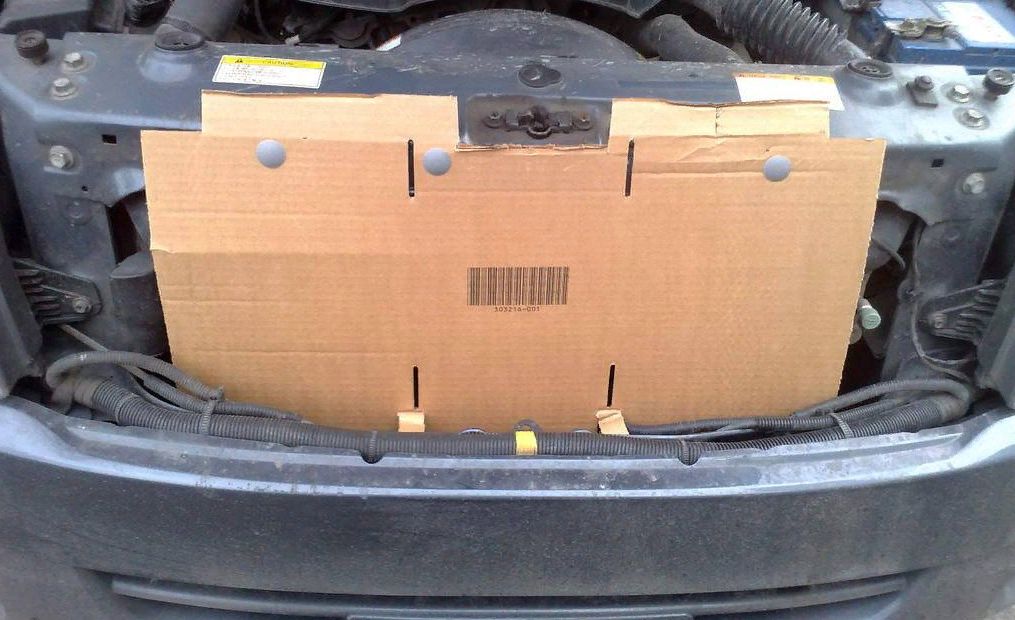

Утеплитель радиатора из картона

Выбор модели

Для ВАЗ 2110 можно подобрать либо алюминиевый, либо медный радиаторы. В большой мере выбор зависит от того, какой результат вам нужен: экономия денег или долговечность, надежность.

Их недостатки и преимущества:

  • Алюминиевый. Легкий, сравнительно дешевый, цена зависит от производителя: — Luzar (2110-8101060) – около 1000 рублей; — Прамо (2110-1301012) – в розницу примерно 1600 рублей. Зато у него мешая теплопроводность, он хуже охлаждает двигатель. К тому же подвержен довольно быстрой коррозии, для того чтобы он потек, требуется меньше времени;

Алюминиевый радиатор охлаждения

Медный радиатор охлаждения с увеличенным на 40% КПД

Номенклатура и применяемость патрубков радиатора КАМАЗ

На КАМАЗах применяется широкая номенклатура патрубков радиаторов различной длины, диаметра и конфигурации. Наиболее широко используются рукава следующих каталожных номеров:

  • Верхние патрубки с общим каталожным номером 1303010 и префиксом по модели автомобиля (4308-, 5320-, 54115-, 65115-, 6520-, 6522-) — имеют размеры 125х58 (длина х диаметр), 130х60, 130х80, 250х58, 250х60, 290х60/45 (переходной диаметр) и 300х45/60 мм;
  • Нижние патрубки с общим каталожным номером 1303026 и префиксом по модели автомобиля (5320-, 53605М-, 54115-, 65115-, 6520-) — имеют размеры 120х91/46, 200х70, 235х70, 265х70, 270х132х60/48 (Г-образный переходного диаметра), 280х70 (Г-образный), 290х60 (Г-образный), 90х66 мм;
  • Нижние патрубки с общим каталожным номером 1303027 и префиксом по модели автомобиля (4308-, 5320-, 54115-, 6520-) — имеют размеры 120х68, 120х70, 130х50, 86х48, 90х60 мм;
  • Нижние короткие прямые патрубки каталожных номеров 1015240, 1015241, 1015416, 1015295 и некоторых других с префиксом 5350, имеют диаметр 32 мм и длину 70, 100, 135 и 290 мм.

Комплекты из трех нижних рукавов имеют каталожный номер 1303000 с префиксом соответствующей модели автомобиля (наиболее часто 5320-1303000 КТ и 6520-1303000 КТ). В комплекте могут быть резиновые и силиконовые рукава (последние имеют пометку «сил.»), некоторые имеют полный набор хомутов (имеют индекс «СХ»).

Многие актуальные модели грузовых автомобилей КАМАЗ оснащаются двигателями иностранного производства Cummins и Daimler (например, седельный тягач КАМАЗ-5490 с мотором Daimler OM 457LA, самосвалы КАМАЗ-65115 и 6520 с моторами Cummins ISB6.7 E5, и другие). На силовых агрегатах Cumminsприменяются те же патрубки, что и на отечественных моторах (но чаще всего силиконовые). А на двигатели Daimlerустанавливаются «родные» рукава производства Mercedes, применяемые на тягачах Mercedes-Benz Actros (так как КАМАЗ-5490 во многом повторяет немецкую модель).

В отдельную категорию выделяются металлические патрубки от радиатора к водяному насосу (каталожный номер 740.1303240 и другие), они имеют привалочную поверхность и монтируются на ответную поверхность на насосе через прокладку. Данный элемент служит для присоединения отводящего рукава с помощью стандартного рукава.

Удаление накипи и промывка системы охлаждения.

В процессе работы двигателя в системе охлаждения образуется накипь, которая накапливается и затрудняет отвод теплоты от нагретых деталей двигателя. Поэтому необходимо периодически удалять накипь и промывать систему охлаждения.

Накипь удаляется с помощью химических растворов (трилона Б, хромпика, соляной кислоты с ингибиторами, каустической соды и т.п.). Раствор для удаления накипи, время промыва и концентрация раствора рекомендуются заводом-изготовителем в инструкции по применению растворов. Обычно накипь удаляется следующим образом: вначале готовят промывочный раствор; затем его заливают в систему охлаждения, позволив некоторое время (указанное в инструкции) двигателю работать с промывочным раствором в качестве охлаждающей жидкости; в конце промывочный раствор сливают и промывают систему охлаждения.

Простейшая промывка системы охлаждения осуществляется чистой водой под давлением 20-30 МПа. Направление движения потока воды при промывке должно быть противоположно направлению циркуляции охлаждающей жидкости в период работы двигателя. Радиатор и водяную рубашку двигателя промывают раздельно. Технически промывка осуществляется следующим образом: снимают верхний и нижний шланги радиатора; на патрубки радиатора надевают шланги промывочного агрегата; в нагнетательный шланг (присоединенный к нижнему патрубку радиатора) подают воду под давлением 20-30 МПа.

Продукты коррозии и накипь выходят через шланг, надетый на верхний патрубок радиатора. Пробка радиатора при промывке должна быть закрыта. Водяную рубашку промывают аналогичным образом, но при снятых термостате и сливных краниках блока цилиндров.

Струю воды направляют в нагнетательный шланг, надетый на патрубок термостата. Промывка продолжается до тех пор, пока выходящая из сливного патрубка вода не станет чистой.

В настоящее время все большее распространение находят установки для промывки систем охлаждения и замены охлаждающей жидкости.

Установки для промывки системы охлаждения и замены охлаждающей жидкостиЭти установки для промывки систем охлаждения имеют большое количество разнообразных функций: – замена охлаждающей жидкости, без «завоздушивания» системы;

  • промывка радиатора двигателя и радиатора отопителя салона; – возможность очистки радиаторов посредством подачи импульсами воздуха под давлением или совместно с промывочной жидкостью;
  • проверка системы охлаждения двигателя на герметичность; – проверка работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;
  • контроль давления в системе охлаждения двигателя; – очистка жидкости, поступающей в установку, с помощью съёмного фильтра;
  • предварительная откачка старого антифриза из верхней части радиатора для предотвращения разлива жидкости при подключении адаптеров и т.п. Основные неисправности приборов системы охлаждения и способы их устранения представлены в таблице 2.

Таблица 2

Неисправность (признак) Причины Способ устранения
РАДИАТОР
Течь охлаждающей жидкости из радиатора. Недостаточная эффективность работы радиатора Трещины или поломка трубок радиатора. Накипь и загрязнение в трубках радиатора. Засорение ребер охлаждения радиатора Запаять или заменить поврежденные трубки. Удалить накипь и промыть радиатор. Продуть ребра радиатора сжатым воздухом
ТЕРМОСТАТ
Двигатель долго прогревается. Двигатель перегревается Клапан термостата заклинил в открытом положении. Клапан термостата заклинил в закрытом положении Заменить термостат.   Заменить термостат
НАСОС
Течь жидкости из контрольного отверстия насоса. Шум при работе насоса Износ уплотнительных деталей насоса. Износ подшипников вала. Отсутствие смазки в подшипниках вала Заменить поврежденные или изношенные уплотнения. Заменить подшипники. Заложить смазку в подшипники
НЕГЕРМЕТИЧНОСТЬ СИСТЕМЫ
Течь жидкости из системы охлаждения Трещины и пробоины в корпусах приборов или рубашке охлаждения. Нарушена герметичность прокладок. Повреждены шланги. Нарушена герметичность соединения шлангов с патрубками Заварить, запаять или устранить повреждения герметиком. Заменить прокладки. Заменить шланги. Затянуть или заменить соединительные хомуты

Для временного или длительного восстановления герметичности системы охлаждения могут применяться различные герметики (пасты для внешней заделки негерметичностей, таблетки для растворения в охлаждающей жидкости).

Зимние кожухи для решетки радиатора

Если щиток изготовлен для конкретного автомобиля, то на нем предусмотрено скрытое крепление, поэтому красота внешнего вида машины почти не будет нарушена. Также качество подобного рода продукции обычно на высоте, поэтому прослужит такой щиток очень долго, но за все это, скорее всего, придется заплатить кругленькую сумму.


Щиток на решетку радиатора

Также пользуются большим спросом щитки на радиатор производителя Tammers. Их главные достоинства: небольшая стоимость, а монтаж занимает немного времени. Крепления предусмотрены под быструю установку, поэтому их хорошо видно снаружи, и это не нравится некоторым автомобилистам, которых сильно заботит внешний вид своих ласточек.


Утеплитель радиатора «Tammers»

Сейчас на рынке огромное множество различных щитков и утеплителей, поэтому выбрать достаточно трудно

При поиске обязательно стоит обратить внимание на стоимость и качество исполнения изделия. Если вы покупаете пластиковый щиток на, то его стоимость будет составлять примерно 500-600 рублей

Влагонепроницаемая и ударостойкая маска из синтетической ткани будет стоить уже 2000-3000 рублей.


Утеплитель-тент для решетки радиатора

Неисправности, связанные с радиатором

Основные проблемы с радиатором можно разделить на две группы:

  • Протечки антифриза;
  • Радиатор забивается различным мусором и работает не на сто процентов.

Понять, что существуют проблемы с системой охлаждения достаточно просто, если мотор начал перегреваться, а температура стала подниматься выше 95 градусов, значит система не справляется с нагрузкой. Возможно, что порвался патрубок, а может потёк радиатор. Часто алюминиевый радиатор повреждается в результате аварий, попадания камней или при неаккуратном ремонте, ведь его соты достаточно мягкие, а пластиковые элементы могут потрескаться при ударах. Любая течь ОЖ (охлаждающей жидкости) должна быть устранена, если вы хотите избежать дорогостоящего ремонта перегретого двигателя.

Очистка или замена радиатора

Радиатор, расположенный в передней части автомобиля, принимает на себя основной поток пыли и грязи. Для его эффективной работы нужна своевременная профилактика и очистка. Загрязниться радиатор может как изнутри, так и снаружи.

Показателем внутренней чистоты является состояние охлаждающей жидкости. Производители рекомендуют менять антифриз каждые 75 000 км или раз в 5 лет. Однако изменение цвета жидкости, сильное потемнение, обесцвечивание, наличие ржавчины требует срочной замены ОЖ. Тосол рекомендуется менять не реже, чем каждые 40 000 км.

Для проведения внутренней очистки системы охлаждения ВАЗ 2110, 2114, 2115 необходимо слить жидкость. Последовательность действий:

  • открыть крышку расширительного бачка;
  • подставить емкость для слива антифриза;
  • выкрутить пробку сливного отверстия из блока цилиндров;
  • слить хладагент;
  • открутить сливную пробку радиатора (находится в самой нижней точке);
  • слить остатки тосола (антифриза);
  • закрутить все пробки.

https://youtube.com/watch?v=S4_K9uth77w

Для очистки в систему заливают дистиллированную воду и запускают двигатель примерно на 20 минут. Обычная вода включает множество примесей и образует накипь, поэтому ее применение нежелательно. Жидкость сливают несколько раз, пока не польется чистая вода. Этот способ малоэффективен, так как удаляет небольшое количество отложений.

Для более результативной промывки желательно использовать специальные химические добавки. Моющие компоненты, входящие в их состав, позволяют растворить отложения и удалить разные виды загрязнений. Применяемая многими автомобилистами смесь воды с уксусом менее эффективна. Она удаляет не все отложения. После использования химии система охлаждения промывается дистиллятом.

После очистки всей СОД ВАЗ 2110, 2114, 2115 дополнительно проводится внутренняя промывка радиатора. Для этого нужно открепить шланги от основания и верхнего и верхнего бачка. Через верхний патрубок при помощи садового шланга заливается жидкость в радиатор. Промывка ведется пока из нижнего патрубка не польется чистая вода.

Снятый радиатор можно подвергнуть наружней чистке, чтобы удалить грязь, насекомых, песок с сот охладителя. Чистку проводят мыльным раствором или специальными аппаратами, создающими сильный поток воды или воздуха, например пылесосом Керхер. Процедуру следует проводить аккуратно, чтобы не погнуть соты радиатора.

В случае повреждения или сильного загрязнения радиатор следует поменять.

Замена термостата

При неправильной работе клапана термостата охлаждающая жидкость не циркуллирует по большому кругу СОД. Нижний патрубок при этом остается холодным и после нагрева хладагента до 90°С. Верхний патрубок может быть горячим за счет отведения пара. Заклинить термостат может и в открытом положении, в этом случае двигатель не прогревается до нужной температуры или греется слишком долго.

При подготовке к замене прибора из системы необходимо слить жидкость и снять воздушный фильтр. Затем от корпуса термостата отсоединяют шланги радиатора и насоса жидкости. После этого ослабляют болты крепления и снимают крышку термостата. Прибор меняется на исправный. Прикрепление термостата осуществляется в обратном порядке.

Это основные причины нарушения функционирования системы охлаждения и холодного нижнего патрубка автомобилей ВАЗ 2110, 2114, 2115.
