Пусковое устройство для автомобиля своими руками: 4 работающие схемы пзу

Принцип работы пускового двигателя

Пускач, как и большинство одноцилиндровых двухтактных двигателей, работает на бензине. ПД оснащается свечами зажигания, проводами высокого напряжения и электрическим стартером.

Принцип работы двигателя заключается в следующем:

  • Поршень за время перехода расстояния между нижней и верхней мертвой точкой перекрывает сначала продувочное окно, а после — впускное.
  • Попавшая за это время в камеру сгорания горючая смесь попадает под давление.
  • Разрежение, появляющееся в этот момент в кривошипно-шатунном механизме, переводит горючую смесь из карбюратора в кривошипную камеру после открытия поршнем впускного окна.
  • Воспламенение горючего при помощи искры происходит в момент, когда поршень находится около ВМТ. Детали смазываются посредством разбрызгивания топлива, которое смешивается в соотношении 1:1 с маслом.

Простая конструкция пусковых двигателей (ПД) позволяет использовать топливо и масло самого низкого качества. Включается пускач посредством нажатия расположенной на его корпусе кнопки.

Как запустить дизельный двигатель?

Дизельные двигатели имеют другую систему запуска, чем бензиновые. Бензиновые двигатели запускаются, когда топливо зажигается искрой от свечи зажигания. Дизельные двигатели запускаются благодаря теплу, генерируемому компрессией. В этом случае топливо и воздух должны достаточно нагреться, чтобы начать процесс сгорания, что, в свою очередь, создает искру, которая запускает двигатель.

Поверните ключ в исходное положение, не запуская двигатель

• На приборной панели загорится индикатор ожидания. Не запускайте двигатель до выключения света.

Подождите, пока свечи накала не прогреются, прежде чем завести автомобиль

• Нагрев свечей накаливания может занять до 15 секунд — даже дольше в холодное время года. Выключение индикатора ожидания используется для подачи сигнала, когда свечи накаливания достаточно горячие.

Перед началом холодного сезона проверьте свечи накаливания или подогреватель топлива, чтобы избежать проблем с запуском. Существует два способа получения тепла, необходимого для запуска процесса: свечи накаливания и подогреватель топлива (последний используется меньше). Свеча накаливания (свеча предпускового подогрева) — это устройство с сопротивлением, которое нагревает воздух в системе, позволяя запускаться в автомобиле. Особенно в холодную погоду автомобили с дизельным двигателем не заводятся без одной из этих двух вспомогательных систем.

При необходимости замените аккумулятор. Дизельные автомобили имеют 2 батареи для запуска двигателя и обогрева свечей накаливания, поэтому всегда оставляйте 2 хорошие запасные.

• Если он не запускается через 30 секунд, выключите его, повернув ключ в положение остановки.

Попробуйте снова завести автомобиль, правильно подогрев свечи накаливания

• Поверните ключ снова в начальное положение и дождитесь, пока погаснет индикатор ожидания.

Подключите автомобиль к электрической розетке. Дизельные автомобили имеют 3-контактную заглушку, обычно под передним бампером или под решеткой радиатора. Используя удлинитель, подключите автомобиль к розетке. Таким образом вы позволяете нагревателю создавать тепло, необходимое для запуска процесса.

Оставьте автомобиль подключенным как минимум на 2 часа, прежде чем пытаться перезапустить его. Нагрев охлаждающей жидкости в блоке двигателя занимает довольно много времени. Если после этой процедуры он все еще не запускается, обратитесь за помощью к специалисту-механику по дизельным двигателям . Если автомобиль оставлен в очень холодном месте, попробуйте разогреть свечи накаливания, повернув ключ в исходное положение, дождавшись выключения света, затем поверните ключ в положение выключения и повторите процесс.

Предупреждения:

Дизель превращается в гель при температуре от -6 до -18 °С. В этом случае двигатель не запускается, потому что дизельное топливо замерзло. Если находитесь в районе, где температура настолько низкая, заправьтесь на заправочной станции, где используются присадки , которые могут снизить температуру замерзания дизельного топлива, или купите специальную присадку самостоятельно.

Никогда не используйте пусковые жидкости с дизельными двигателями. Пусковые жидкости можно использовать только с бензиновыми двигателями. При использовании с дизельными двигателями они могут повредить поршни или камеру сгорания.

Разновидности пуско-зарядных устройств, их особенности

Пуско-зарядное устройство – оборудование, совмещающее в себе две функции. То есть его можно использовать как обычный прибор для подзарядки. Но при надобности он переводится в режим, когда ПЗУ будет выдавать токи большой силы, так называемые – пусковые. Остается только подключить прибор к бортовой сети и завести мотор. Но при этом должны соблюдаться определенные правила использования, чтобы при попытке запустить силовую установку не причинить вред электрооборудованию.

Вариаций ПЗУ  очень много, и основное различие у них сводится к особенностям конструкции. Сейчас выпускаются пуско-зарядные устройства следующих типов:

  • Импульсные
  • Трансформаторные
  • Конденсаторные

1. Импульсные

Импульсные аппараты отличаются тем, что при воздействии высокочастотных импульсов происходит понижение и преобразование напряжения. При этом такие приборы не способны выдать пусковые токи очень больших значений. Это сказывается на особенностях работы в пусковом режиме.

Чтобы обеспечить пусковой разряд, такое устройство работает в паре с аккумулятором. Чтобы было понятнее, рассмотрим на таком примере: батарея разряжена, но не полностью, и способна выдать пусковые токи в 100 А, а для нормальной работы стартера необходимо 150 А, то есть заряда батареи явно недостаточно. Но зато имеется импульсное ПЗУ, выдающее в режиме пуска 60 А. Подключаем устройство к АКБ в результате на выходе из этой спарки получаем 160 А, что более чем достаточно, чтобы завести мотор.

В итоге выходит, что импульсное устройство способно лишь дополнить аккумулятор. В случае очень глубокого разряда аккумулятора завести машину не получится, придется вначале немного зарядить батарею. Зато такие аппараты компактны, что делает их вполне неплохим вариантом для использования.

2. Трансформаторные

Трансформаторные – классический вариант. Преобразование электроэнергии производится понижающим трансформатором. Но в отличие от обычного зарядного устройства, в пуско-зарядных используется мощный трансформатор с усиленной обмоткой, что позволяет ему выдерживать значительные нагрузки, а количество витков позволяет регулировать выходные токи в значительном диапазоне, что и дает возможность на выходе получить пусковые токи.

Такое устройство запросто может завести мотор даже без АКБ, но делать так не стоит, батарея должна обязательно присутствовать и подключение к бортовой сети ПЗУ должно проводиться через нее. Все потому, что в момент запуска в сети от генератора образуются сильные скачки напряжения, и АКБ в этом случае выступает в роли демпфера, то есть принимает их все на себя. Если делать запуск без аккумулятора – высока вероятность повреждения ПЗУ этими скачками. Основным недостатком таких устройств является достаточно большие габариты и вес из-за усиленного трансформатора.

3. Конденсаторные

Конденсаторные пуско-зарядные устройства в своей конструкции используют конденсаторы. Вся работа такого устройства сводится к тому, что сначала заряжаются конденсаторы, а во время запуска они  отдают энергию. Причем заряд от этих элементов  достаточно мощный, чтобы завести мотор. Но такие приборы встречаются редко.

Выходные параметры пускового устройства

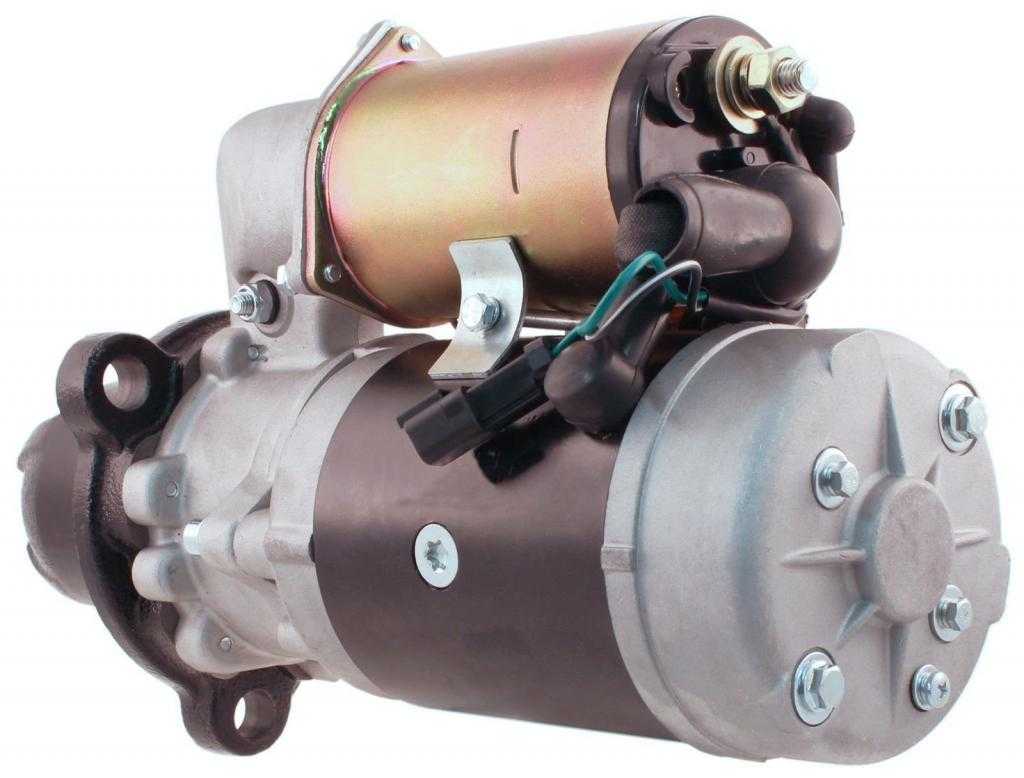

Ток, потребляемый стартером легкового автомобиля во время вращения коленвала, зависит от марки машины и составляет 80-100А при напряжении 12В. Однако для того, чтобы привести его в движение, стартер кратковременно потребляет ток до 200А. Поэтому в ремонтных мастерских используются для запуска двигателей легковых автомобилей устройства мощностью Р=12Вх200А=2400Вт. Необходимые параметры для пуска грузовых машин зависят от конкретной модели автомобиля.

В домашних условиях аппарат подключается параллельно АКБ. Мощность его достаточно выбрать 1500 Вт при токе 125А и определяется тем, какую мощность имеет трансформатор пуско-зарядного устройства. Схема намотки может быть простой или со средней точкой.

Устройство пусковой установки

Пусковая аппаратура состоит из трех частей:

  • понижающий трансформатор 220/12В;
  • диодный мост;
  • соединительные кабеля с клеммами.

Совет! Для подключения аппарата к АКБ допускается применение проводов “прикуривателя”.

5 советов по запуску двигателя от внешнего источника питания

В водительской практике часто возникают ситуации, когда необходимо произвести запуск двигателя от внешнего источника питания. Как правило, такие ситуации происходят по причине разряда аккумуляторной батареи в следствие:

В качестве внешнего источника питания обычно служит заряженный аккумулятор стороннего автомобиля-донора. Также произвести запуск двигателя можно при помощи зарядно-пускового устройства. Для обеспечения данной операции требуется применение проводов для «прикуривания» (именно так на водительском жаргоне часто именуют процесс).

Несмотря на кажущуюся простоту «прикуривания», если не соблюдать правила запуска, можно нанести значительный вред как своему автомобилю, так и машине-донору. Рассмотрим 5 основных советов по запуску двигателя от внешнего источника питания.

1. Выбор проводов для «прикуривания».

Не следует использовать случайно попавшиеся провода. Для этой цели необходимо приобрести специальный комплект проводов. При этом следует проверить сечение проводящей шины. Оно должно быть не менее 16 кв.мм. Обычно на комплекте проводов для «прикуривания» наносится маркировка максимального пускового тока.

Для бензиновых авто ток запуска выбирают более 250 Ампер, для дизельных – более 300 Ампер. Длина проводов – от 3-х до 5-ти метров. Выбирать более длинные проводники не следует – на них будет падать большое напряжение

Также следует обратить внимание на качество исполнения зажимов-крокодилов. Лучше, если они будут выполнены из материала «сталь + медь», а не чисто латунные

2. Последовательность подключения проводов к автомобилям.

Сначала подключают зажимы положительных проводов, последовательно к своему авто, далее автомобилю-донору. Проверив качество подключения, далее соединяют отрицательные клеммы аккумуляторных батарей.

Если аккумулятор автомобиля находится в салоне, либо багажнике, в качестве соединения отрицательной шины можно использовать хорошо зачищенные зоны металлических деталей кузова или двигателя. Положительная клемма для запуска таких автомобилей обычно находится под капотом в обозначенном плюсом красном полихлорвиниловом изоляторе.

3. Подготовка к запуску.

После подключения проводов к автомобилю необходимо еще раз проверить качество соединений, так как если во время запуска движка зажим слетит с клеммы, может произойти короткое замыкания с опасными последствиями. Лучшим вариантом будет, если провода во время запуска двигателя придерживать. Далее следует завести силовой агрегат автомобиля-донора, дать ему поработать несколько минут, чтобы «подтянуть» АКБ.

Лучше производить пуск силового агрегата при работающем двигателе автомобиля-донора. Некоторые автовладельцы, опасаясь короткого замыкания либо иных повреждений электрооборудования, глушат двигатель донора. Если используются хорошие провода, это не критично.

Пуск производят короткими включениями стартера на время не более 15 секунд с перерывами 2 – 5 минут. После пяти-семи повторений неудачного пуска производят перерыв 10-15 минут. Если после перерыва следующие процедуры не приносят результат, следует обращаться к помощи специалиста.

5. Запуск силового агрегата от зарядно-пускового устройства.

Основные операции и их последовательность такие же, как и при использовании машины-донора. Особенности применения зарядно-пускового устройства:

· время включения стартера лучше ограничить 10 секундами;

· после каждой попытки необходимо проверить насколько нагрелось пусковое устройство;

· бытовая сеть в гараже или ином помещении, в котором подключено зарядно-пусковое устройство, должна выдерживать токи более 8 Ампер и потребительскую нагрузку не менее 1500 Ватт.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

  • трансформаторные;
  • аккумуляторные;
  • конденсаторные;
  • импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

  • надёжность;
  • высокая мощность;
  • запуск авто в случае, если аккумулятор является «мёртвым»;
  • простое устройство;
  • регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

  • мощность (P): 1,3−1,6 кВт;
  • U = 12−24 В (зависит от транспортного средства);
  • ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
  • площадь (S) магнитопровода: 37 кв. см;
  • диаметры провода I и II обмоток: 2 и 10 кв. мм;
  • количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

  • двуполупериодная;
  • мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Накальная свеча с закрытым Рис

Накальная закрытым с свеча элементом имеет форму трубчатого элемента нагревательного. Она включает в себя не подверженную накальную коррозии трубку (12), внутри которой вставлена накала (7) нить и засыпан порошок окиси магния (10) с изоляции целью и устойчивости к вибрации.

В обычной накальной свече (RSK S-тип) и в более новой ее версии (тип эта) GSK2 нить накала имеет нагревательную своем (11) на нить конце. По сравнению с обычной накальной эта свечой более новая версия достигает воспламенения температуры быстрее, а также имеет более рабочую низкую температуру.

Это означает, что после даже запуска двигателя эта накальная может свеча оставаться выключенной до 3 минут, что вклад вносит в понижение концентрации вредных выбросов и шумов уменьшение. Управляющая нить накала с положительным коэффициентом температурным сопротивления (РТС) соединена последовательно с элементом нагревательным. Характеристика с РТС означает, что управляющей сопротивление нити накала возрастает вместе с ограничивает и температурой температуру накальной свечи, которая для некритична материала трубки свечи. Соответствующий управляющей подбор нити накала и нагревательной нити (обеспечивает) спирали достижение пусковой температуры за 3 — Ю сек. элемент Нагревательный (т.е. управляющая нить накала + нагревательная запрессован) нить в корпус накальной свечи так, уплотнен он что от проникновения газов. Электрическое соединение однотактной для версии накальной свечи производится Накальная.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

  • трансформаторные;
  • аккумуляторные;
  • конденсаторные;
  • импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

  • надёжность;
  • высокая мощность;
  • запуск авто в случае, если аккумулятор является «мёртвым»;
  • простое устройство;
  • регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

  • мощность (P): 1,3−1,6 кВт;
  • U = 12−24 В (зависит от транспортного средства);
  • ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
  • площадь (S) магнитопровода: 37 кв. см;
  • диаметры провода I и II обмоток: 2 и 10 кв. мм;
  • количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

  • двуполупериодная;
  • мостовая.

Это интересно: Фото тюнинга Lexus IS250

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Как и где хранить автомобиль. ВАЗ-2109, ВАЗ-2108.:

Подготовительные работы по хранению автомобиля. ВАЗ-2109, ВАЗ-2108.Хранение и обслуживание автомобиля. ВАЗ-2109, ВАЗ-2108ВАЗ-2108, ВАЗ-2109. Как снять автомобиль с хранения?

Прочистка дренажных отверстий кузова автомобилей ВАЗ-2109, ВАЗ-2108.Где и как хранить автомобиль. ВАЗ-2108, ВАЗ-2109Как правильно мыть машину. ВАЗ-2109, ВАЗ-2108.Эксплуатация автомобиля ВАЗ-2109 и ВАЗ-2108 при сильных морозахЧто необходимо иметь всегда при себе, при эксплуатации ВАЗ-2109 и ВАЗ-2108 в зимний период.Как лучше ездить на ВАЗ-2109 и ВАЗ-2108 в зимний период?Уход и восстановление покрытия кузова. ВАЗ-2109, ВАЗ-2108

Общие сведения

Запустить двигатель внутреннего сгорания (ДВС) в холодную пору года является большой проблемой. Кроме того, летом при севшем аккумуляторе это является достаточно сложной задачей. Причиной является аккумуляторная батарея. Ёмкость её зависит от срока службы и вязкости электролита. Состояние или консистенция электролита зависит от температуры окружающей среды.

При низкой температуре он густеет и замедляются химические реакции, необходимые для питания стартера (ток уменьшается). АКБ очень часто выходят из строя зимой, так как автомобилю очень тяжело запуститься, при этом расходуется больше тока, чем в летний период. Для решения этой проблемы применяются автомобильные пуско-зарядные устройства (ПЗУ).

Не знаете, как сделать лебедку из стартера своими руками? Обязательно прочитайте подробный и очень интересный материал нашего эксперта.

Устройства на основе импульсных БП

Ещё одним вариантом является ПЗУ импульсного типа (схема 3). Это устройство способно генерировать токи до 100 и более ампер (зависит от элементарной базы). ПЗУ представляет импульсный источник питания с задающим генератором на микросхеме IR2153, выход которого выполнен в виде обыкновенного повторителя на базе BD139/140 или его аналога. В импульсном БП (далее ИБП) применяются мощные транзисторные ключи типа 20N60 с током 90 А и максимальным U = 600 В. В схеме присутствует также выпрямитель однополярного типа с мощными диодами.

Схема 3 — Пусковое устройство для автомобиля портативное своими руками с возможностью зарядки аккумулятора.

При подключении в сеть через цепь «R1 — R2 — R3 — диодный мост» происходит зарядка электролитических конденсаторов C1 и C2 , ёмкость которых прямо пропорционально зависит от мощности ИБП (2 мк на 1 Вт). Они должны быть рассчитаны на U = 400 В. Через R5 поступает напряжение для генератора импульсов, которое растёт с течением времени на конденсаторах и U на микросхеме. Если оно доходит до 11 — 13 В, то микросхема начинает генерировать импульсы для управления транзисторами. При этом появляется U на II обмотках трансформатора и открывается составной транзистор, подается питание на обмотку реле, которое плавно запустит стартер. Время срабатывания реле подбирается конденсатором.

Карбюратор от пускача ПД-10

Для приготовления горючей смеси на пусковом двигателе устанавливается однокамерный без поплавковый горизонтальный карбюратор, в котором поступление топлива к дозирующим элементам, жиклерам, автоматически регулируется специальной диафрагмой.

Устройство

  • корпус
  • воздушная и дроссельная заслонка
  • механизм топливного клапана
  • диафрагма
  • крышка
  • главная дозирующей системы
  • система холостого хода.

К главной дозирующей системе относятся:

  • диффузор Б, выполненный в виде сужения корпуса,
  • пластинчатый клапан
  • жиклер-распылитель.

Система холостого хода:

  • топливный жиклер Г холостого хода
  • каналы В и Д холостого хода
  • выходные отверстия А
  • воздушный жиклер
  • винт регулирования состава смеси
  • рычажок и упорный винт на оси дроссельной заслонки.

Диафрагма с корпусом и крышкой образует две камеры: верхнюю — над диафрагмой и нижнюю — под диафрагмой.

Верхняя камера с помощью клапана сообщается с топливным баком через клапан, а жиклер-распылитель и выходные отверстия А — со смесительной камерой карбюратора.

Нижняя камера балансировочным отверстием соединяется с атмосферой. Рычажок пружиной удерживает клапан в закрытом состоянии.

Рисунок 1. а — общий вид (верхний); б — схема работы (нижний рисунок);

1 — корпус; 2 — дроссельная заслонка; 3— упорный винт; 4 — винт регулирования состава смеси; 5 — автоматический клапан; 6 — воздушная заслонка; 7 — воздушный жиклер; 8 — жиклер-распылитель; 9 — диафрагма; 10 — кнопка утопителя; 11 — пружина; 12 — рычажок; 13 — крышка корпуса; 14 и 15 — клапаны.

Принцип работы

Перед пуском холодного двигателя воздушную заслонку закрывают. При этом дроссельная заслонка открывается под действием пружины регулятора пускового двигателя. После продолжительной остановки двигателя, необходимо нажать на кнопку утопителя.

  • При этом диафрагма нажимает на рычажок, клапан открывается, и топливо поступает в камеру над диафрагмой.
  • При вращении коленчатого вала двигателя в смесительной камере карбюратора создается разрежение.
  • Под действием разрежения топливо поступает через жиклер-распылитель.
  • Топливовоздушная смесь через распыливающие отверстия холостого хода, подается в смесительную камеру, образуется переобогащенная горючая смесь.
  • Это создает условия для надежного пуска двигателя.
  • Сразу после пуска горючая смесь обедняется, так как включается в работу автоматический клапан на воздушной заслонке.
  • По мере прогрева двигателя воздушную заслонку открывают.

  Агротехнические требования к обработке почвы

Холостой ход

После пуска двигателя дроссельная заслонка под действием регулятора закрывается, а воздушная открывается. В диффузоре Б, разрежение мало, поэтому топливо из жиклера-распылителя не поступает. Топливовоздушная смесь проходит в смесительную камеру через отверстие А, так как за дроссельной заслонкой большое разрежение.

Величина открытия дроссельной заслонки определяет минимальную частоту вращения коленчатого вала двигателя в режиме холостого хода.

Положение заслонки и качество горючей смеси регулируется винтом.

Режим работы под нагрузкой

При увеличении нагрузки на пусковой двигатель дроссельная заслонка открывается, разрежение в диффузоре увеличивается, топливо поступает в смесительную камеру через жиклер-распылитель. По мере открытия дроссельной заслонки, больше топлива подается в смесительную камеру.

Разрежение понижается у отверстий холостого хода,  при открытии дроссельной заслонки. Поэтому топливо через эти отверстия не поступает, а распространяется только через жиклер-распылитель.

По мере расходования топлива из камеры, над диафрагмой давление становится ниже атмосферного давления под диафрагмой.

Под действием разницы давлений диафрагма прогибается вверх, нажимает на рычажок и открывает клапан. Верхняя камера над диафрагмой заполняется топливом. Давление над диафрагмой и под ней выравниается по мере заполнения верхней камеры, и диафрагма перемещается вниз. Клапан под действием пружины закрывается, так цикл повторяется.
