Полуось заднего моста. схема и возможные причины неисправностей

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Элементы трансмиссии

Трансмиссия автомобиля состоит из следующих основных элементов:

• Сцепление. Устройство предназначено для оптимального присоединения маховика к первичному валу коробки передач и последующей передачи крутящего момента. В его составе имеется специальный диск, корзина и выжимной подшипник.
• Коробка передач. Данный прибор выполняет функцию преобразования крутящего момента. Коробка переключения скоростей производит его передачу к главной передаче и карданному валу с возможным пошаговым изменением. Посредством вторичного вала передается усилие мотора. От него к главной передаче крутящий момент передается посредством карданного вала, если авто имеет задний привод.
• Дифференциал и главная передача составляют собой мост. Он выполняет подачу силы мотора к колесам посредством приводных валов. Также мост отвечает за распределение усилия между колесами. Если автомобиль имеет задний привод, рассматриваемые устройства располагается в задней оси. В переднеприводных машинах данная конструкция совмещается с коробкой передач в едином корпусе.
• Приводной вал (полуось). Конструкция является стержнем, который изготавливается из высоколегированной стали. Это прибор зацепления дифференциала и шарнира равных угловых скоростей. Полуось представлена устройством крепления крестовин или проточенными шлицами.
• Шарнир равных угловых скоростей (ШРУС). Выполняет подачу силы вращения на ведущие колеса.
• Раздаточный механизм. Представляет собой прибор распределения усилия мотора по ведущим колесам. Им оборудуются автомобили, которые имеют формулу 4х4. Раздаточный механизм может быть отдельным узлом или совмещаться с коробкой передач в одном корпусе.

Каждый из перечисленных компонентов имеет большое значение для работы трансмиссии.

Устройство и принцип работы полуоси в авто

Устройство полуоси таково, что эффект передачи мощности будет максимальным при любом положении колёс. Данная конструкция состоит из трех частей: наружного шарнира равных угловых скоростей (ШРУС); вала; внутреннего ШРУСа. Вал — это, грубо говоря, отрезок трубы определённой длины, к которому приварены переходники для установки ШРУС. Чтобы эти элементы не прокручивались, они оснащены специальными шлицами.

На конце переходника вал фиксируют стопорным кольцом, иначе вал при движении может выскочить из ШРУС. У легковых автомобилей привод переднего ведущего колеса выполняется наружными и внутренними шарнирами равных угловых скоростей, соединенными полуосью. Использование двух шарниров в приводе вызвано устройством независимой подвески передних колес. Внутренние шарниры отвечают за перемещение колёс при вертикальных ходах подвески, а наружные — за повороты колёс относительно вертикальной оси, что является необходимостью при изменении

Виды привода, используемые на авто

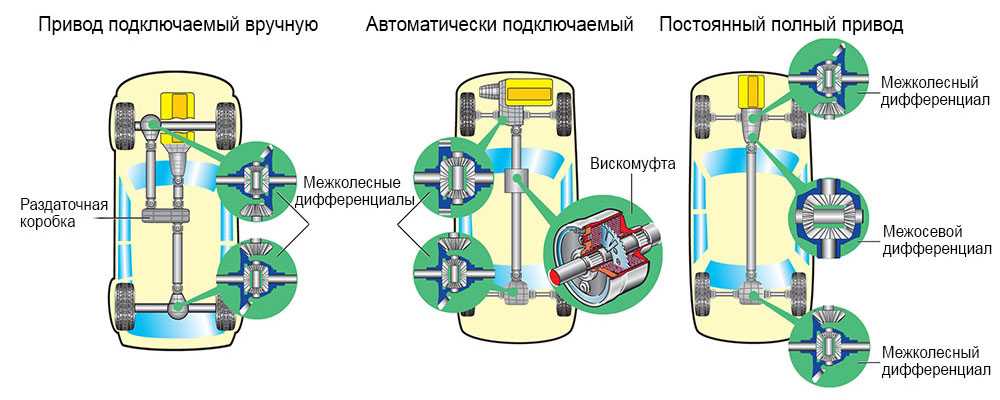

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

1. Постоянный полный привод
2. С автоматически подключаемым мостом
3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Назначение коробки передач

КПП – это связующее звено между двигателем и колесами. В двигателе внутреннего сгорания нельзя обойтись без коробки. На низких оборотах он имеет маленькую мощность, которой недостаточно для трогания с места и движения. Коробка передач нужна для увеличения крутящего момента и придания ускорения колесам.

Функции КПП:

1. Передает вращение мотора на вращение ведущих колес.
2. Распределяет усилия при разных условиях движения авто: в горку, с горки.
3. Обеспечивает независимое поведение двигателя и ведущих колес (на нейтральной передаче).
4. Обеспечивает движение задним ходом.

Сколько передач может быть в коробке

Ступенчатая коробка имеет определенное число ступеней для оптимальной передачи вращения. В ретро-автомобилях встречаются коробки с тремя-четырьмя передачами. Это связано с тем, что моторы имели маленькую мощность, и такого числа хватало для ее преобразования на колеса. На современных машинах встречаются пяти- и шестиступенчатые агрегаты

Для спортивных автомобилей производят семиступенчатые, так как их мощность больше, а в гонках важно точно изменять скорость

Виды мостов по числу колес

Автомобильные мосты также разделяют по количеству колес на оси. Бывают мосты с одинарными и сдвоенными колесами.

Карьерный самосвал NHL NTE330 — спереди мост с одинарными колесами, сзади со сдвоенными

Одинарные

Мост с одинарными колесами — автомобильный мост, на ступицах которого находится по одному колесу. Применяется на легковых автомобилях, легком коммерческом транспорте, спереди на грузовой технике. Это самый распространенный вид мостов.

Сдвоенные

Мост со сдвоенными колесами — автомобильный мост (обычно задний), на ступицах которого находится по паре колес. Иногда спаренные колеса называют «спаркой». Применяется в грузовиках, карьерных самосвалах и различной тяжелой технике.

На этой ноте краткое описание и устройство автомобильных мостов мы заканчиваем. Возможно, вам также будет интересно почитать наш материал про такой элемент подвески как стойки стабилизатора.

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.

Трансмиссия автомобиля: устройство и принцип работы

Нельзя установить под капот транспортного средства двигатель, присоединить сцепление и колеса авто к коленчатому валу, а после просто начать ехать. В таком случае конструкция не будет иметь достаточное количество мощности, которая нужна с целью раскрутить колёса, так как основной причиной этого станет сила трения, значительные габариты авто и его масса.

Выходом из сложившейся ситуации является установка специального промежуточного механизма, который имеет свойство уменьшать крутящий момент до необходимого количества оборотов, а также выполнять передачу всех необходимых действий передние колеса транспорта. Как вы понимаете, описанным ранее механизмом является именно трансмиссия.

Отрывок, характеризующий Передний мост

– Тут, брат, у нас, такая каша второй день. Вошел полковой адъютант и подтвердил известие, привезенное Жерковым. На завтра велено было выступать. – Поход, господа! – Ну, и слава Богу, засиделись. Кутузов отступил к Вене, уничтожая за собой мосты на реках Инне (в Браунау) и Трауне (в Линце). 23 го октября .русские войска переходили реку Энс. Русские обозы, артиллерия и колонны войск в середине дня тянулись через город Энс, по сю и по ту сторону моста. День был теплый, осенний и дождливый. Пространная перспектива, раскрывавшаяся с возвышения, где стояли русские батареи, защищавшие мост, то вдруг затягивалась кисейным занавесом косого дождя, то вдруг расширялась, и при свете солнца далеко и ясно становились видны предметы, точно покрытые лаком. Виднелся городок под ногами с своими белыми домами и красными крышами, собором и мостом, по обеим сторонам которого, толпясь, лилися массы русских войск. Виднелись на повороте Дуная суда, и остров, и замок с парком, окруженный водами впадения Энса в Дунай, виднелся левый скалистый и покрытый сосновым лесом берег Дуная с таинственною далью зеленых вершин и голубеющими ущельями. Виднелись башни монастыря, выдававшегося из за соснового, казавшегося нетронутым, дикого леса; далеко впереди на горе, по ту сторону Энса, виднелись разъезды неприятеля. Между орудиями, на высоте, стояли спереди начальник ариергарда генерал с свитским офицером, рассматривая в трубу местность. Несколько позади сидел на хоботе орудия Несвицкий, посланный от главнокомандующего к ариергарду. Казак, сопутствовавший Несвицкому, подал сумочку и фляжку, и Несвицкий угощал офицеров пирожками и настоящим доппелькюмелем. Офицеры радостно окружали его, кто на коленах, кто сидя по турецки на мокрой траве. – Да, не дурак был этот австрийский князь, что тут замок выстроил. Славное место. Что же вы не едите, господа? – говорил Несвицкий. – Покорно благодарю, князь, – отвечал один из офицеров, с удовольствием разговаривая с таким важным штабным чиновником. – Прекрасное место. Мы мимо самого парка проходили, двух оленей видели, и дом какой чудесный! – Посмотрите, князь, – сказал другой, которому очень хотелось взять еще пирожок, но совестно было, и который поэтому притворялся, что он оглядывает местность, – посмотрите ка, уж забрались туда наши пехотные. Вон там, на лужку, за деревней, трое тащут что то. .Они проберут этот дворец, – сказал он с видимым одобрением. – И то, и то, – сказал Несвицкий. – Нет, а чего бы я желал, – прибавил он, прожевывая пирожок в своем красивом влажном рте, – так это вон туда забраться.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние. Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; 5

— ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера; — шток; 8 — вилка; — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного мостаВо время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей: а — полуразгруженная полуось; б — полностью разгруженная полуось; 1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; 5 — ступица; G — сила, действующая на кожух и полуось; М — вращающий момент
