Как работает система непосредственного впрыска топлива gdi

Форсунки высокого давления

Форсунки установлены в головке цилиндров. Через них топливо впрыскивается под высоким давлением непосредственно в цилиндры двигателя. Назначение Форсунки должны мелко распыливать топливо за возможно короткий промежуток времени. Способ подачи топлива зависит при этом от режима работы двигателя. При послойном смесеобразовании топливо должно направляться в зону свечи зажигания, а при работе двигателя на гомогенных смесях его необходимо равномерно распределять в объеме камеры сгорания.

Чтобы получить наилучшее распределение топлива при послойном смесеобразовании, угол конуса факела топлива принят равным 70°, а ось конуса наклонена на 20°

Система улавливания паров бензина активированным углем

Эта система должна обеспечивать выполнение законодательных норм выброса углеводородов. Эта система предотвращает попадание паров бензина из бака автомобиля

в окружающую среду. Пары топлива накапливаются в адсорбере с активированным углем и периодически отсасываются в двигатель, где они сгорают.

При работе двигателя на гомогенных смесяхПри этом рабочая смесь равномерно распределяется по объему камеры сгорания. Поступающие из адсорбера пары бензина сгорают вместе с рабочей смесью во всем объеме камеры сгорания.

При послойном смесеобразованииПри послойном смесеобразовании способная к воспламенению рабочая смесь находится только в зоне свечи зажигания. Часть поступившего из адсорбера топлива оказывается при этом в зоне невоспламеняемой смеси. Это может привести к неполному сгоранию топлива и повышенному выбросу углеводородов с отработавшими газами. Поэтому переход на послойное смесеобразование производится только при небольшом содержании топлива в адсорбере.

Блок управления двигателем рассчитывает количество топлива, которое может быть отведено из адсорбера, и вырабатывает команды на открытие клапана его продувки, изменение дозы впрыскиваемого топлива и установку дроссельной заслонки. Для этого блоком управления используется следующая данные:

  • нагрузка двигателя, определяемая по сигналам измерителя расхода воздуха с пленочным чувствительным элементом
  • частота вращения коленчатого вала, определяемая по сигналам датчика
  • температура воздуха на впуске, определяемая по сигналам датчика
  • заряд адсорбера, определяемый по сигналам датчика кислорода

Распределенный многоточечный впрыск

Система впрыска – основной составляющий элемент системы топлива в транспортном средстве, форсунка выступает в качестве основного рабочего «органа». На сегодняшний день не составит труда найти большое количество разнообразных устройств, их задача сводится к обеспечению впрыска. В статье будет рассмотрен многоточечный впрыск – его особенности, достоинства, а также основные отличия от некоторых других систем.

Особенности действия

Особенности деятельности и существования данной системы базируются на том, что необходимо обеспечивать бесперебойную подачу топлива в цилиндры с помощью форсунок, число которых равно количеству цилиндров.

Если рассматривать классификационные моменты по принципу работы, то можно выделить две основные группы систем – непрерывный впрыск и импульсную подачу. Есть электронный и механический варианты контроля их работы.

Разновидности

Рассматривая конструкции, которые предполагают распределенный впрыск топлива, можно выделить наиболее распространенные моменты:

  • K-JETRONIC – механический элемент в непосредственной подаче топлива, используется часто.
  • L-JETRONIC – система, в которой наблюдается импульсное действие элементов, находящихся под электронным управлением.
  • KE-JETRONIC – механический элемент подачи топлива непрерывного типа.

Надо отметить, что все эти варианты уже устарели и являются очень капризными конструкциями.

Таким образом, система может иметь несколько разновидностей, зависящих от определенного набора факторов и характеристик работы.

Другой вариант классификации

Система может быть нескольких видов и вариантов.

  • Одновременная комбинация – с практической точки зрения встречается редко. За один оборот все форсунки в ней срабатывают в одновременном порядке.
  • Параллельная работа (попарно) – в течение одного оборота вала происходит парное срабатывание форсунок, по одному разу за оборот.
  • Фазированная, последовательная – когда за выполнение валом одного оборота происходит отдельное регулирование любой из форсунок. При этом открытие элемента осуществляется 1 раз перед впуском.

Независимо от варианта классификации все механизмы имеют различия по ряду параметров, учитываемых в ходе эксплуатации.

Устройство

Система в целом имеет в составе основные узлы.

  1. Бак топлива – является компактным элементом, который имеет насос, фильтр для чистки от механических частиц. Он предназначен для хранения топлива.
  2. Инжектор используется с целью образования смеси – эмульсии, а также для ее подачи в цилиндры.
  3. Блок управления – его установка осуществляется непосредственно на двигателях с инжектором.
  4. Топливный насос – используется обычно традиционный вариант. Он представлен электрическим двигателем с высокой мощностью.

Таким образом, рассматриваемый механизм является простым и прогрессивным, позволяет добиваться нужных результатов при его использовании и ездить с комфортом.

Особенности многоточечного механизма

Система впрыска используется почти всеми изготовителями авто.

Управление каждой форсункой производится в «личном» порядке. Время, когда это происходит, заложено программой управленческого блока. Если их активировать, происходит замена параллельным пуском.

Система по мере прогревания двигателя может демонстрировать должные качества работы на повышенных оборотах. Поломка датчика способствует иногда переходу устройства в полностью аварийный режим, его показания учитывает блок управления в процессе определения дозировки жидкости. Управление таким механизмом сегодня производится посредством специального компьютера, который называется электронным управленческим блоком

Для вычисления нужного момента открытия форсунок важно получать информационные данные от датчиков. Важный показатель – объем потоков, которые поступают в двигатель и измеряются датчиком

В процессе вычисления подачи определенного количества топлива, которое необходимо для бесперебойной работы агрегата, компьютер анализирует другую информацию – это температурные и влажностные режимы, набор прочих параметров.

Таким образом, рассматриваемая система впрыска топлива является достаточно простой и оригинальной в своей работе, позволяя пользователям достигать комфортного результата и чувствовать себя за рулем безопасно.

portalmashin.ru

Кто изобрёл и как развивалась технология прямого или непосредственного впрыска топлива

Технология прямого или непосредственного впрыска топлива изначально разрабатывалась для дизельных двигателей. Примечательно, что в том виде, в котором она существует сейчас, её в начале 20-го века разработал и успешно внедрил русский инженер Вадим Аршаулов.

Не много позже эту технологию внедрили и в бензиновые двигатели, но произошло это отнюдь не в конце 20-го века, как думают некоторые. Эта технология использовалась ещё во времена Второй мировой войны в двигателях истребителей Messerschmitt. Что касается автомобилей, то первым серийным автомобилем с бензиновым двигателем, в котором её применили, стал легендарный Mercedes-Benz 300 SL Gullwing, появившийся в 1954 году.

В то время управление прямым впрыском топлива осуществлялось с помощью механики, что было очень сложно и дорого, в связи с чем в бензиновых двигателях эта технология сразу не прижилась. Однако благодаря развитию электроники, в 1990-х годах автопроизводители решили к ней вернуться.

Система впрыска топлива бензиновых двигателей: слаженный симбиоз технологий

Итак, как мы уже сказали комбинированная система впрыска топлива бензиновых двигателей – это симбиоз распределённого и непосредственного впрыска, поэтому в её составе можно найти элементы от обеих технологий, а именно:

  • топливную рампу высокого давления со своими форсунками;
  • топливную рампу низкого давления с форсунками;
  • топливный насос высокого давления (ТНВД);
  • электронный блок управления (ЭБУ).

В общих чертах работает всё следующим образом. Как и всегда, руководит процессом подачи топлива и активации той или иной подсистемы форсунок электронный блок управления двигателем.

В его функции входит не только правильно определить момент смены режима работы силового агрегата, но и рассчитать дозировку топлива, подходящий состав смеси и время инжекции.

Делает выводы о происходящем ЭБУ на основе алгоритмов, заложенных в его память, а также анализируя информацию, поступающую от многочисленных датчиков.

Также стоит отметить, что ТНВД запитывает одновременно и контур форсунок непосредственного впрыска, которому требуется высокое давление вплоть до 20 МПа, и контур распределённого впрыска, где напор бензина в разы меньше.

Теперь о том, в каких случая включаются те или иные форсунки. Инженеры концерна Volkswagen решили, что оптимальные показатели экологичности и эффективности у элементов, работающих по технологии непосредственной инжекции, будут при запуске и прогреве мотора, а также в моменты максимальной нагрузки на двигатель — когда Вы нажали педаль «газа» в пол.

Причём и тут возможны различные варианты работы системы. Так, к примеру, при холодном агрегате обеспечивается один впрыск за цикл (два оборота коленвала) в каждый цилиндр и происходит это на такте впуска, а при полной мощности система делает уже два впрыска — один на впуске, второй на сжатии.

Когда мотор не сильно нагружен, а это, как правило, относится к неспешной езде в городе, лучше использовать распределённую систему.

В этом режиме форсунки в цилиндрах также периодически включаются, но исключительно в профилактических целях – чтобы их сопла не засорялись продуктами горения.

Бензиновые ДВС

Впрыск топлива в двигателях, работающих на бензине, может быть реализован через карбюратор или инжектор. Последняя система является самой современной и позволяет производить впрыск под высоким давлением. Карбюратор присутствует по большей части в старых авто, выпущенных в прошлом столетии, тем не менее, карбюраторы еще не полностью вытеснены с рынка и встречаются на машинах разного возраста и состояния.

Карбюратор в двигателе, согласно схеме, имеет в себе систему жиклеров. Жиклеры в карбюраторе служат для того, чтобы бензин, находящийся под давлением, дозированно поступал в смесительную камеру и питал ее. Там находится прошедший фильтрацию воздух, и, смешиваясь в карбюраторе в нужной пропорции, смесь поступает в элементы двигателя и осуществляет его питание.

Преимуществом такого прибора, как карбюратор, является его примитивность как системы питания и доступность самостоятельного ремонта. Другим преимуществом является и то, что срок службы, который имеет такая система впрыска, как карбюратор, высок, и устройство обладает большим ресурсом и потенциалом.

К сожалению, не обошлось и без недостатков. Одним из ощутимых минусов является затрудненный запуск в зимнее время года и необходимость постоянной настройки, что создает владельцу дополнительные трудности.

Системы непосредственного впрыска двигателя, оборудованные схемой блока управления и автоматики контроля давления, в настоящий момент устанавливаются практически на все ныне выпускающиеся автомобили, за небольшим исключением. Особенностью их работы является то, что смешивание топлива и воздуха происходит не в специально предназначенном для этого устройстве, а непосредственно в распылителе, который производит впрыск под давлением по команде блока управления.

Здесь присутствует блок управления, который изменяет в автоматическом режиме количество воздуха, поступающее в систему, и его давление. В блоке управления присутствует специальная плата, которая обладает примитивным интеллектом и осуществляет достаточно эффективную и слаженную работу автоматики, контролирующей давление и температуру двигателя.

Блок управления питанием на старых автомобилях имеет несколько примитивный принцип работы. Тем не менее это не отменяет того факта, что является более удачной системой, чем его предшественники, в которых не было блока управления и системы автоматического контроля давления.

Как все работает

Теперь рассмотрим принцип работы инжекторного двигателя отдельно по каждой составляющей. С электронной частью, в целом, все просто. Датчики собирают информацию о скорости вращения коленчатого вала, воздуха (поступившего в цилиндры, а также остаточной его части в отработанных газах), положения дросселя (связанного с педалью акселератора), температуры ОЖ. Эти данные датчики передают постоянно на электронный блок, благодаря чему и достигается высокая точность дозировки бензина.

Поступающую с датчиков информацию ЭБУ сравнивает с данными, внесенными в картах, и уже на основе этого сравнения и ряда расчетов осуществляет управление исполнительной частью.В электронный блок внесены так называемые карты с оптимальными параметрами работы силовой установки (к примеру, на такие условия нужно подать столько-то бензина, на другие – столько-то).

Первый инжекторный двигатель Toyota 1973 года

Чтобы было понятнее, рассмотрим более подробно алгоритм работы электронного блока, но по упрощенной схеме, поскольку в действительности при расчете используется очень большое количество данных. В целом, все это направлено на высчитывание временной длины электрического импульса, который подается на форсунки.

Поскольку схема – упрощенная, то предположим, что электронный блок ведет расчеты только по нескольким параметрам, а именно базовой временной длине импульса и двум коэффициентам – температуры ОЖ и уровне кислорода в выхлопных газах. Для получения результата ЭБУ использует формулу, в которой все имеющиеся данные перемножаются.

Для получения базовой длины импульса, микроконтроллер берет два параметра – скорость вращения коленчатого вала и нагрузку, которая может высчитываться по давлению в коллекторе.

К примеру, обороты двигателя составляют 3000, а нагрузка 4. Микроконтроллер берет эти данные и сравнивает с таблицей, внесенной в карту. В данном случае получаем базовую временную длину импульса 12 миллисекунд.

Но для расчетов нужно также учесть коэффициенты, для чего берутся показания с датчиков температуры ОЖ и лямбда-зонда. К примеру, температура составляется 100 град, а уровень кислорода в отработанных газах составляет 3. ЭБУ берет эти данные и сравнивает с еще несколькими таблицами. Предположим, что температурный коэффициент составляет 0,8, а кислородный – 1,0.

Получив все необходимые данные электронный блок проводит расчет. В нашем случае 12 множиться на 0,8 и на 1,0. В результате получаем, что импульс должен составлять 9,6 миллисекунды.

Описанный алгоритм – очень упрощенный, на деле же при расчетах может учитываться не один десяток параметров и показателей.

Поскольку данные поступают на электронный блок постоянно, то система практически мгновенно реагирует на изменение параметров работы мотора и подстраивается под них, обеспечивая оптимальное смесеобразование.

Стоит отметить, что электронный блок управляет не только подачей топлива, в его задачу входит также регулировка угла зажигания для обеспечения оптимальной работы мотора.

Теперь о механической части. Здесь все очень просто: насос, установленный в баке, закачивает в систему бензин, причем под давлением, чтобы обеспечить принудительную подачу. Давление должно быть определенным, поэтому в схему включен регулятор.

По магистралям бензин подается на рампу, которая соединяет между собой все форсунки. Подающийся от ЭБУ электрический импульс приводит к открытию форсунок, а поскольку бензин находится под давлением, то он через открывшийся канал просто впрыскивается.

Работа двигателя при послойном смесеобразовании.

Переход двигателя на режим работы с использованием послойной смеси осуществляется при следующих условиях:

  • нагрузка и частота вращения двигателя соответствуют режимам, на которых эффективно использование послойного смесеобразования;
  • системой не зарегистрирована неисправность, из/за которой может повыситься выброс вредных веществ;
  • температура охлаждающей жидкости выше 50 °C,
  • датчик окислов азота исправен;
  • температура накопительного нейтрализатора находится в пределах от 250°C до 500°C. Если эти предпосылки выполнены, можно перейти на послойное смесеобразование.

Основные преимущества инжекторной системы

Современные специалисты отмечают сразу несколько преимуществ подобных видов систем подачи топлива. А именно:

  1. Удалось достигнуть значительного снижения расхода топлива. Это стало возможным благодаря четкому контролю подачи топлива.
  2. Подобная система способствует повышению мощности. Для сравнения карбюраторные двигатели внутреннего сгорания имеют мощность на среднем на 10% меньше нежели идентичные инжекторные.
  3. Автоматизированная система впрыска. Стоит помнить, что в карбюраторных автомобилях функцию регулировки выполняет подсос и регулировочные винты. В данном же случае водителю не придется тратить время, и система все сделаем за него.

Устройство

В инжекторной системе подачи впрыск топлива в воздушный поток осуществляется специальными форсунками — инжекторами.

Классификация

По точке установки и количеству форсунок:

  • Моновпрыск, центральный впрыск, или одноточечный впрыск — одна форсунка на все цилиндры, расположенная, как правило, на месте карбюратора (на впускном коллекторе). В настоящее время непопулярна ввиду возросших экологических требований: начиная с Евро-3 экологический стандарт требует индивидуальной дозировки топлива для каждого из цилиндров. Моновпрыски отличались простотой и очень высокой надежностью, прежде всего из-за того, что форсунка находится в относительно комфортном месте, в потоке холодного воздуха.
  • Распределённый впрыск, или многоточечный впрыск — каждый цилиндр обслуживается отдельной изолированной форсункой во впускном коллекторе вблизи впускного клапана. В то же время различают несколько типов распределённого впрыска:
  • Одновременный — все форсунки открываются одновременно.
  • Попарно-параллельный — форсунки открываются парами, причём одна форсунка открывается непосредственно перед тактом впуска, а вторая перед тактом выпуска. В связи с тем, что за попадание топливо-воздушной смеси в цилиндры отвечают клапаны, это не оказывает сильного влияния. В современных моторах используется фазированный впрыск, попарно-параллельный используется только в момент запуска двигателя и в аварийном режиме при поломке датчика положения распределительного вала (так называемой фазы).
  • Фазированный впрыск — каждая форсунка управляется отдельно и открывается непосредственно перед тактом впуска.
  • Непосредственный впрыск — впрыск топлива происходит прямо в камеру сгорания.

Управление системой подачи топлива

В настоящее время системами подачи топлива управляют специальные микроконтроллеры, этот вид управления называется электронным. Принцип работы такой системы основан на том, что решение о моменте и длительности открытия форсунок принимает микроконтроллер, основываясь на данных, поступающих от датчиков. На ранних моделях системы подачи топлива, в роли контроллера выступали специальные механические устройства.

Принцип работы

В контроллер при работе системы поступает со специальных датчиков информация о следующих параметрах:

  • положении и частоте вращения коленчатого вала;
  • массовом расходе воздуха двигателем;
  • температуре охлаждающей жидкости;
  • положении дроссельной заслонки;
  • содержании кислорода в отработавших газах (в системе с обратной связью);
  • наличии детонации в двигателе;
  • напряжении в бортовой сети автомобиля;
  • скорости автомобиля;
  • положении распределительного вала (в системе с последовательным распределенным впрыском топлива);
  • запросе на включение кондиционера (если он установлен на автомобиле);
  • неровной дороге (датчик неровной дороги);
  • температуре входящего воздуха.

На основе полученной информации контроллер управляет следующими системами и приборами:

  • топливоподачей (форсунками и электробензонасосом),
  • системой зажигания,
  • регулятором холостого хода,
  • адсорбером системы улавливания паров бензина (если эта система есть на автомобиле),
  • вентилятором системы охлаждения двигателя,
  • муфтой компрессора кондиционера (если он есть на автомобиле),
  • системой диагностики.

Изменение параметров электронного впрыска может происходить буквально «на лету», так как управление осуществляется программно, и может учитывать большое число программных функций и данных с датчиков. Также, современные системы электронного впрыска способны адаптировать программу работы под конкретный экземпляр мотора, под стиль вождения и многие другие характеристики и спецификации. Ранее использовалась механическая система управления впрыском.

Для оперативного выявления неисправностей инжектора используется компьютерная диагностика инжекторной системы подачи топлива.

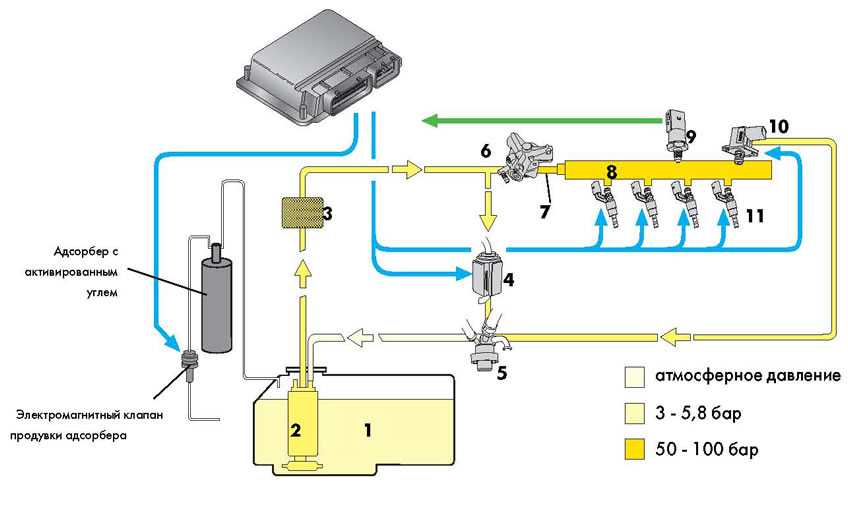

Топливная система

Топливная система разделена на контуры высокого и низкого давления. Часть топлива подводится в цилиндры через систему улавливания паров бензина.

Контур низкого давления

Контур низкого давления охватывает часть топливной системы от расположенного в баке электронасоса до насоса высокого давления. Давление топлива в этом контуре обычно равно 3 бар и только при пуске горячего двигателя может быть повышено до 5,8 бар.

Контур высокого давления

Контур высокого давления начинается с топливного насоса высокого давления, который подает топливо в распределительныйтрубопровод. На распределительном трубопроводе установлен датчик давления топлива, сигналы которого используются дляподдержания давления в диапазоне от 50 до 100 бар посредством клапана регулятора. Впрыск топлива в цилиндры осуществляется через форсунки высокого давления.

В контур низкого давления входят:     1. топливный бак     2. топливный электронасос     3. топливный фильтр     4. клапан перепуска топлива     5. регулятор давления топливаВ контур высокого давления входят:     6. топливный насос высокого давления     7. трубопровода высокого давления     8. распределительный трубопровод     9. датчик давления топлива     10. клапан регулятора давления     11. форсунки высокого давления

Устройство и принцип работы инжекторной системы впрыска

Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.

В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:

  1. Бак.
  2. Насос (электрический).
  3. Фильтрующий элемент (тонкой очистки).
  4. Топливопроводы.
  5. Рампа.
  6. Форсунки.

Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.

В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.

Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.

Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.

Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.

Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.

Виды инжекторов

Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.

На автомобилях применяются системы впрыска двигателя:

  • центрального;
  • распределенного;
  • непосредственного.

Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.

Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.

Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.

В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.

Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.

В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.

Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.

Система Комон рейл

Управление впрыском топлива происходит при помощи электронного блока управления. Количество подаваемого топлива учитывается от числа оборотов двигателя, скорости движения и возникающих нагрузок в процессе движения автомобиля. Система впрыска дизельного двигателя комон рейл позволят достичь максимально возможного давления впрыска топлива. Поэтому она и получила широкое распространение на современных двигателях.

Система common rail принцип работы

Насос создаёт высокое давление не для каждой форсунки в отдельности  а для всех сразу. Давление аккумулируется в расширительной трубке рейле.  Все форсунки соединены с рейлом.  Впрыск топлива осуществляется за счет работы электро магнитного клапана в форсунках. Управление клапанами осуществляет электронный блок.  На основании данных которые он получает от датчиков.

положение коленчатого  вала

положение распределительного вала

температуры поступающего воздуха-

температуры двигателя

давление топлива в рейл

количество сгоревшего топлива

положение педали газа

В зависимости от полученных данных ЭБУ определяет время открытия и закрытия форсунок. То есть количество необходимого топлива. Угол опережения зажигания.

Достигается максимальное сгорание топлива на разных режимах работы двигателя.

Устройство системы комон рейл

Система комон рейл состоит из элементов низкого и высокого давления топлива.

Элементы низкого давления обеспечивают подачу топлива до насоса высокого давления. Низкое давление является составной частью нагнетания высокого. То есть оно должно иметь определённую величину. Чтобы насос высокого давления эффективно работал.

В систему низкого давления входят топливоподводящие трубки. Фильтра грубой и тонкой очистки топлива. И как правило шестеренный насос низкого давления.

Элементы высокого давления производят нагнетание рабочего давления топлива в камере сгорания.

К ним относятся:

Насос высокого давления

Рейл

Подводящие трубки к форсункам

Форсунки распыляющие топливо в камере сгорания

В связи с тем что система подводит давление к форсункам одновременно. Затрудняется поиск неисправностей. Если одна форсунка вышла из строя. Например перестала сдерживать рабочее давление. Двигатель работать не сможет. Потеря давления в одной форсунке не позволит создать давление во всей системе.

Неплотное соединение между элементами высокого давления так же позволит создать давление нагнетания.

Например очень часто форсунки подключаются к рейл при помощи удлинителей(морковок) Форсунка имеет конусное отверстие. И в это отверстие прилегает конус удлинителя. Если в соединении трубки удлинителя и форсунки будет повреждение. И трубка не плотно приляжет к форсунке. Давление в системе уже не создаться. И двигатель не заведется.  Все соединения должны быть надёжными и предельно прочными. Попадание малейших частиц грязи приведет к неисправности. Иногда  требуется ремонт форсунок. Их снимают везут в мастерскую. Соединительные трубки остаются в пыли и грязи ждать форсунки. При установке отремонтированных форсунок их прикручивают как они и лежали. Мотор естественно не заводится из за попавшей грязи в форсунки. А винить начинают мастеров. Диагностика неисправности системы впрыска комон рейл производится при помощи тестера. Который считывает коды ошибок выдаваемых электронным блоком. Но этих данных бывает недостаточно для определения истинной причины неисправности.

Система впрыска дизельного двигателя подвергается постоянной эволюции. Связано это с требованиями экологии. По уменьшению  вредных выбросов отработанных газов. А это в свою очередь и есть путь к повышению эффективности работы двигателя и экономии топлива.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
