Проверка стартера автомобиля с помощью мультиметром

Втягивающее реле стартера не втягивает – проверяем и ремонтируем своими руками

Здравствуйте, уважаемые автолюбители! Многим пришлось на себе испытать неприятные моменты, когда в самый нужный момент автомобиль отказывается заводиться. Если электросеть в порядке, а аккумуляторная батарея заряжена, то виновником может быть стартер и его периферийные устройства – реле включения стартера и втягивающее (тяговое) реле.

Если новые и новые попытки дождаться пуска двигателя заканчиваются лишь молчанием, то в самый раз приготовиться к большому ремонту.

Сам стартер имеет достаточно простое устройство, как правило, при наличии подробной инструкции под рукой с этим вопросом может разобраться даже неопытный автолюбитель. Наиболее проблематично провести снятие и установку стартера.

Для начала необходимо определить, в каком всё же месте искать поломку. Первыми на пути электротока находятся замок зажигания и реле включения стартера, которое расположено на брызговике под капотом машины.

Грешить на них следует в том случае, если стартер не издаёт совершенно никаких звуков. Если слышны щелчки или шум вращающегося вала, то причины неисправности в другом месте электроцепи.

Для начала необходимо проверить зарядку аккумулятора, ведь из-за него также возможно возникновение проблем. Если замена аккумулятора или использование пуско-зарядного устройства не дало положительных результатов, необходимо надевать спецодежду и ставить машину на яму.

Как проверить втягивающее реле стартера?

Как сам стартер, так и втягивающее реле используют в своей работе принцип электромагнетизма. При подаче напряжения на обмотки втягивающее реле притягивает якорь, который выдвигает рабочую шестерню бендикса до зацепления с венцом маховика. Одновременно происходит замыкание контактов, через которые поступает напряжение на обмотки стартера. Все процессы происходят практически одновременно и являются взаимозависимыми. Если из цепочки выпадает какая-то одна функция, то машину завести не удастся.

Поломки втягивающего могут возникнуть по следующим причинам:

  • выгорание контактных пластин (пятаков) внутри реле;
  • сгорания обмотки реле или стартера;
  • усталости материалов и их разрушения.

Проверить реле стартера можно ещё до того, как стартер снят с машины. Специалисты рекомендуют замкнуть металлическим предметом или отрезком провода два контактных болта на тыльной части.

В таком случае напряжение подаётся напрямую на обмотки стартера, минуя обмотки втягивающего реле. Если стартер стал вращаться, то он исправен, а причина поломки кроется действительно в реле.

Если же, при попытке повернуть ключ в замке зажигания втягивающее щелкает стартер не крутит, значит, реле может быть исправно, а причину неисправности необходимо искать в стартере.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Как проверить втягивающее реле

Проверить ВР можно двумя способами – не снимая с автомобиля и после снятия вместе со стартером. Если вы предполагаете, что сигнал с замка – теряется где-то в цепи – проведите сначала обычный тест на автомобиле, затем – по результатам, узел можно будет снять и проверить более точно – мультиметром.

Проверка не снимая с автомобиля:

  1. Поставьте машину на ручник, убедитесь, что она стоит на нейтральной передаче.
  2. Включите зажигание, оставьте ключ в замке.
  3. Снимите с управляющей клеммы ВР разъем (тонкий провод).
  4. Отверткой замкните клемму с верхним силовым болтом (плюс от АКБ).

Если после этого машина завелась – проблема в управляющей цепи (импульс с замка не приходит на клемму). Если стартер и дальше щелкает, но не крутит – проверяйте приборы по отдельности. Для этого «тяговое» нужно отсоединить от корпуса стартера (снимать с машины их проще вместе, а затем – разъединить).

Проверка после снятия:

  1. Включить мультиметр в режим звуковой «прозвонки».
  2. Соединить один щуп прибора с управляющей клеммой.
  3. Второй – с нижним силовым болтом (клемма на щетки).
  4. Если идет сигнал – втягивающая обмотка цела.
  5. Оставив первый щуп на клемме, второй приложить к корпусу.
  6. Если идет сигнал – удерживающая катушка – тоже цела.
  7. Установить устройство вертикально, на якорь, выводами вверх.
  8. Накинуть щупы на болты – один на верхний, другой – на нижний.
  9. Нажать на реле, вдавив якорь до упора.
  10. Если есть звук – силовые клеммы корректно замыкаются, пластина работает.
  11. Если звука нет, но табло выдает цифры – не работает. Причина – постороннее сопротивление.

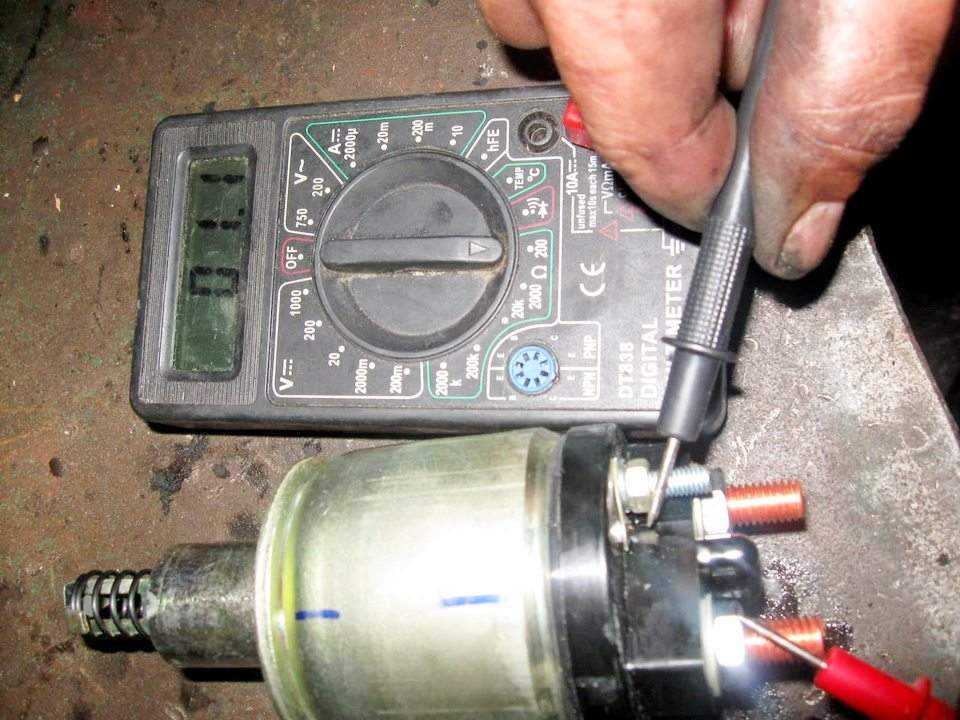

Проверка втягивающего реле мультиметром

При выявлении хотя бы одной поломки, деталь идет под замену на новую, или заведомо исправную. Если обе катушки целы, а пластина нормально замыкает «пятаки», остается провести испытание усилия, с которым запчасть двигает плунжер якоря. Для этого – сначала измерьте свободный ход плунжера, вставив реле на место в корпус, до плотного касания петлей рычажка вилки, и замеряйте линейкой расстояние между корпусом электростартера и самого втягивающего. Вытащите деталь, утопите плунжер до касания пружины, теперь отложите на плунжере полученное расстояние, от края корпуса. Отметьте (маркером или шилом).

Силовая проверка:

  • Зафиксируйте два провода одним концом на «массе» (корпусе) детали.
  • Один из этих проводов соедините с минусовой клеммой АКБ.
  • Наденьте на плюс АКБ третий провод с о штекером.
  • Одной рукой прижмите деталь к поверхности, «сжав» плунжер до отметки.
  • Наденьте штекер на разъем 50.
  • Коснитесь концом свободного провода (с корпуса) нижнего силового болта.
  • Если сердечник преодолеет сопротивление и втянется – проблемы нет, втягивающее реле – рабочее.

Для оценки усилия, нужно надежно зафиксировать устройство (за петлю на якоре) на ровном твердом основании. Поверхность не должна проводить ток – например, деревянный, или покрытый картонкой стол.

Как проверить реле стартера

С чего состоит реле стартера

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает.

В первую очередь, необходимо проверить, слышен ли щелчок при включении ключа зажигания. Его отсутствие свидетельствует о том, что сам механизм реле стартера не срабатывает. В таком случае необходимо произвести полную замену устройства.

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Установленое реле стартера

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения.

Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии

Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы

Также не лишним будет провести полную диагностику автомобиля с помощью персонального сканера. К примеру, это можно сделать недорогим мультимарочным устройством Rokodil ScanX.

Rokodil ScanX

Устройство проанализирует данные и в случае обнаружения ошибок укажет на проблемный элемент. С помощью такой диагностики можно выявить дефекты в подвеске, шинах, раме и блоке мостов. Сканер совместим с большинством автомобилей начиная с 1996 года выпуска, при наличии ODB2 разъема для подключения. Информация выводится на экран вашего телефона либо планшета с подробным описанием неисправности.

Схема подключения четырехконтактного реле 12 вольт

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь

. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка

. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Давайте я предположу, что Вы не знаете как подключать птф в машине, где они не предусмотрены и объясню, так будет проще понять как подключится к штатной кнопке задних противотуманок.

1.Противотуманки подключаются через защиту(предохранитель) и силовое реле (4х контактное реле света) 2. Ищем, откуда хотим взять 12+ в машине для света. Я рекомендую разрезать самый толстый провод(красный) на блоке предохранителей и приять туда свой. Только пайка. Если нет пайки — все плохо, где-то что-то получится не так, может и машина сгореть. 3.Цепляем предохранитель. Есть навесные предохранители, 10грн штука на авторынках. 4.Подключаем силовое реле. На нем 4 контакта. Они подписаны номерами. 4.1 Контакт 30. Сюда подключаем провод после предохранителя 4.2 Контакт 87. Сюда подключаем провод на прямую к ПТФ 4.3 Контакт 86. Сюда подключаем провод и цепляем его на массу, на ближайший болт рядом с реле. 4.4. Контакт 85. Тут самое интересное. Это управляющий контакт. Когда на 85 попадет 12+, то контакт 30и87 замыкаются будто выключатель. 4.4.1 Проще — вытягием кнопку птф. Не снимаем колодку. 4.4.2 Берем мультиметр, цепляем один провод на кузов, только на нержавое место. 4.4.3 Включаем габариты и фары. Только в таком случае будут работать задние птф. 4.4.4 Теперь проводим эксперимент. ПТФ выключены — где у нас есть +, на каких проводах. Нашли запомнили/записали и поняли что они нам не надо. 4.4.5 Включаем кнопку и смотрим где 12+ появлися после включения. 4.4.6 Нашли? Тогда прикручиваемся к нему и тянем на контакт 85.

Диагностика, проверка и ремонт

Самые распространенные места, в которых кроется причина всех неприятностей с запуском двигателя – тяговое реле, якорь, пятаки, пужины, бендикс, генераторные щетки.

Виной всему служит предельная нагрузка на генератор при запуске мотора. По обмотке «пробегает» электроток в сотни Ампер. Сегодня нет специального оборудования для определения работоспособности генератора. Для этого используется мультиметр.

Перед проверкой тягового реле тестируют стартерный механизм в сборе и определяют возможную неисправность.

  • Заводят машину и прислушиваются к работе. Если слышны повторяющиеся щелчки, значит стартер работает исправно, а реле требует ремонта.
  • Открывают крышку капота и на стартере соединяют оба контакта. Если он продолжает работать (крутиться), то втягивающее реле действительно неисправно.
  • В случае трудного расположения стартерного устройства для его обслуживания, ничего не остается, как достать механизм и разобрать его.

Совет. При выполнении операций на работающем оборудовании, следует соблюдать технику безопасности, во избежание получения травмы.

  • Устройство очищают от грязи и обрабатывают контакты наждачной бумагой.
  • Укладывается стартер на открытую поверхность и подключается к источнику питания (АКБ). Реле должно включиться с характерным щелчком, в противном случае оно нуждается в замене. Дело в том, что большинство моделей автомобилей имеют в своей комплектации неразборные узлы.

Основное требование – выполнять точную последовательность операций, иначе, можно повредить другие системы или травмироваться. Последовательность работ заключается в следующем:

  • отключают питание от АКБ;
  • производят тщательную очистку узла;
  • откручивают крепление (гайку) щеток;
  • необходимо снять клемму с болта;
  • отключают массу автомобиля от втягивающего реле, откручивая стяжные винты;
  • выкручивают гайки по торцам стартера и рассоединяют его на две половины
  • производят замену сердечника;
  • все операции выполняют в обратном порядке.

После сборки необходимо в обязательном порядке выполнить тестирование, запустив механизм несколько раз. Если все прошло нормально, можно выезжать на дорогу.

Стартер с тяговым реле считается одним из важных элементов системы зажигания. Без него автомобиль не заведется. Поэтому водитель обязан знать устройство и принцип работы механизма, чтобы своевременно устранить неисправность своими руками без посторонней помощи. Фото с подробным описанием замены стартера представлены на специализированных сайтах в интернете, посвященный автомобильной тематике.

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

  • при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
  • после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

  • одна из обмоток, или обе сразу обгорели или оборвались;
  • деформация возвратной пружины внутри механизма;
  • внутри детали произошло короткое замыкание на одной из обмоток;
  • уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

Способы устранения неисправности

Если проверка выявила замыкание – деталь проще сразу заменить на новую. Чтобы восстановить нормальную проводимость на «пятаках» и исправить обрыв удерживающей обмотки в месте крепления – разберите запчасть, выпаяв клеммы, очистите медь от окисла, соберите, и протяните крепеж.

В зависимости от производителя и года выпуска, втягивающее реле бывает с разъемным корпусом (крышка силовых контактов крепится винтами) и с неразъемным (завальцована в металл корпуса). Диагностику деталей обоих типов можно провести без вскрытия, а вот с ремонтом – проблема: у «неразъемных» корпус очень трудно собрать аккуратно и легко повредить при сборке. Треснувшая крышка – непригодна для дальнейшей эксплуатации. Если у вас мало опыта тонкой работы с электромеханическими приборами – проще приобрести новое, заведомо рабочее реле.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность.

Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам:

  • механический привод износился и вышел из строя;
  • в обмотке произошло замыкание;
  • «пятаки» или контакты обгорели.

Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Неисправности стартера

Одной из составляющих электрооборудования автомобиля является стартер. Без него не запускается ни один двигатель. Но, как и любому другому узлу, ему свойственно ломаться. Чтобы не допускать до крайних последствий возможных неисправностей, стоит при каждом запуске прислушиваться, чтобы вовремя заметить первые позывные возможной поломки. Это может сделать практически каждый автомобилист самостоятельно, поэтому можно не покупать абонемент в сервисный центр для этой цели.

Существует несколько неисправностей стартера, из-за которых запуск двигателя будет невозможным:

1.При включении стартера не происходит вращение якоря и не срабатывает тяговое реле. Внешне такую поломку можно определить по характерному прилипающему звуку. Причинами такой неисправности могут стать, например полная разрядка аккумулятора, окисление полюсных выводов на аккумуляторной батарее, слабая затяжка наконечников на батарее, обрыв провода или его отсоединение со стороны стартера на тяговое реле, заедание якоря и межвитковое замыкание.

В этом случае для установления достоверной причины придется осуществлять полный разбор стартера, исключив из возможных причин самые легкие варианты.

2.При включении стартера не срабатывает или тяжело вращается якорь при условии, что втягивающее реле работает прекрасно. Распространенными причинами могут стать обычное подгорание коллектора либо замыкание между его пластинами, износ щеток или их зависание, износ втулок якоря, банальная разрядка аккумулятора или окисление контактов, обрыв в статорной обмотке, смещение якорных пластин и обрыв в его обмотке, межвитковое замыкание.

3.При включенном стартере наблюдается вращение якоря, но отсутствуют поступательные вращательные движения у коленвала. Главными причинами являются поломка буферного кольца или поводкового кольца муфты, пробуксовка свободного хода у муфты, тугое перемещение или заедание якоря стартера.

4.После запуска двигателя не происходит отключение стартера. Это происходит из-за заедания рычага привода или тягового реле, слипания тягового реле, поломки возвратной пружины замка зажигания, перекос стартера. В любом случае, при возникновении такой проблемы необходимо сразу выключить замок зажигания и отсоединить провод, который ведет непосредственно к реле стартера.

5.Появление различных несвойственных шумов объясняется износом втулок подшипников, ослаблением крепления стартера, поломкой крышки, повреждением зубьев самого привода, либо венца маховика.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
    • в первом случае поможет замена контактов,
    • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.
