Фазы газораспределения двигателя

33, Гидровакуумный усилитель тормозов.

В гидровакуумном приводе для уменьшения усилия на тормозной педали используется разрежение, создаваемое во впускном трубопроводе двигателя. Гидровакуумный усилитель 1 облегчает управление тормозной системой, так как создает дополнительное усилие, передаваемое на тормозные механизмы колес.

1 -фланец крепления наконечника; 2 -корпус усилителя; 3 — шток; 4 — крышка; 5 — поршень; 6 — болт крепления усилителя; 7 –дистанционное кольцо; 8 — опорная чашка пружины клапана; 9 -клапан; 10 — опорная чашка клапана; 11- опорная чашка возвратной пружины; 12-защитный колпачок; 13-обойма защитного колпачка; 14-толкатель; 15- воздушный фильтр; 16-возвратная пружина клапана; 17-пружина клапана; 18 -уплотнитель крышки корпуса; 19-стопорное кольцо уплотнителя; 20 -упорная пластина; 21- буфер; 22 — корпус клапана; 23 -диафрагма; 24 — возвратная пружина корпуса клапана; 25 -уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 -наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость.

работа усилителя:

1. Давления жидкости нет. В обеих камерах разрежение.2. Слабое нажатие. Усилитель не работает. Жидкость проходит через него свободно.3. Сильное нажатие. Перекрыт вакуумный и открыт воздушный клапан. Шток рабочего поршня закрыл отверстие в гидравлическом поршне. Усилитель работает.4. Оттормаживание». Закрыт воздушный и открыт вакуумный клапан. Воздух в камере за поршнем разрежается, поршни возвращаются в исходные положения, жидкость из рабочих цилиндров перетекает в бачок главного.Условные обозначения: желтый цвет — воздух атмосферного давления; синий — разреженный воздух; зеленый — жидкость; красный — жидкость под давлением.34.Разда́точная коробка

— агрегат для распределения крутящего момента от двигателя на несколько приводных механизмов, которые в большинстве случаев, также увеличивают число передач в трансмиссии.

Конструкция раздаточной коробки различается в зависимости от вида системы полного привода. Вместе с тем, можно выделить общие конструктивные элементы раздаточной коробки: ведущий вал, межосевой дифференциал с механизмом блокировки, цепная (зубчатая) и понижающая передачи, а также валы привода передней и задней оси.

Например, в автомобилях повышенной проходимости раздаточная коробка:

1. распределяет крутящий момент между ведущими мостами таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля без возникновения негативного явления — «циркуляции мощности» в трансмиссии;
2. увеличивает крутящий момент на ведущих колёсах в пределах, необходимых для преодоления сопротивления качению колёс при движении по плохим дорогам и бездорожью, а также на крутых подъёмах (см. демультипликатор);
3. обеспечивает устойчивое движение автомобиля с малой скоростью при работе двигателя в режиме максимального крутящего момента.

35, Шарнир равных угловых скоростей

(сокращённоШРУС ) обеспечивает передачу крутящего момента при углах поворота до 70 градусов относительно оси. ШРУСы изредка называют «гомокинетическими шарнирами» (от др.-греч.ὁμός — «равный, одинаковый» и κίνησις — «движение», «скорость»).

Используется в системах привода управляемых колёс легковых автомобилей с независимой подвеской и, реже, задних колёс и в приводах передних колес внедорожников.

Из-за высоких удельных нагрузок данный тип шарнира требует специальной смазки (пластичной, с содержанием присадок) и крайне чувствителен к загрязнению и попаданию воды. При больших углах поворота максимальный передаваемый шарниром крутящий момент (допустимая нагрузка) меньше (чем при малых углах поворота), поэтому при эксплуатации рекомендуется избегать больших нагрузок при «вывернутых колёсах».

Шарниры равных угловых скоростей всегда герметизируются пыльником, так как расположение шарнира способствует попаданию в него пыли, которая быстро выводит его из строя.\\

Тюнинг фаз газораспределения

К сожалению, на двигатели российского производства СИФГ не устанавливается, но многие автомобилисты занимаются тюнингом ДВС, стараясь улучшить характеристики силового агрегата. Классический вариант модернизации мотора – это установка «спортивного» распредвала, у которого смещены кулачки, изменен их профиль.

У такого р/вала есть свои преимущества:

• мотор становится приемистым, четко реагирует на нажатие педали газа;
• улучшаются динамические характеристики автомобиля, машина буквально рвет из-под себя.

Но в таком тюнинге есть и свои минусы:

• холостые обороты становится неустойчивыми, приходится их выставлять в пределах 1100-1200 об/мин;
• увеличивается расход топлива;
• достаточно сложно отрегулировать клапана, ДВС требует тщательной настройки.

Достаточно часто тюнингу подвергаются вазовские двигатели моделей 21213, 21214, 2106. Проблема движков ВАЗ с цепным приводом – появление «дизельного» шума, и часто он возникает из-за вышедшего из строя натяжителя. Модернизация ДВС ВАЗ заключается в установке автоматического натяжителя вместо штатного заводского.

Нередко на модели двигателей ВАЗ-2101-07 и 21213-21214 устанавливают однорядную цепь: мотор с ней работает тише, к тому же цепочка меньше изнашивается – ее ресурс составляет в среднем 150 тыс. км.

Как избежать поломок в системе ГРМ?

Предупреждение поломок газораспределительного механизма и своевременное обслуживание являются гарантией бесперебойной работы. Периодически рекомендуется мониторить и оценивать работу ГРМ с целью оперативного выявления неисправностей.

Специалистами осуществляется регулярная оценка зазоров в клапанах и проверка надёжности крепления стоек коромысел. Рекомендуется выполнять регулировку тепловых зазоров. Правильные зазоры обеспечивают защиту от неправильной посадки клапанов в седло.

В основе бесперебойной работы системы ГРМ лежит точная регулировка и настройка моментов открытия и закрытия клапанов. Обращаться рекомендуется к настоящим специалистам, которые обеспечат настройку работы мотора согласно оптимальным параметров динамики, шума при работе силового агрегата и компрессии.

Для обеспечения защиты от поломки механизма ГРМ рекомендуется в установленные сроки выполнять диагностику элементов системы и оперативное устранение возникающих по ходу эксплуатации неисправностей.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Система на основе гидроуправляемой муфты

Широкое распространение получили системы изменения фаз газораспределения, принцип работы которых основан на осуществлении поворота распредвала. К таким схемам управления фазами газораспределения относят: японскую систему VVT-i, Dual VVT-i, решение немецкого концерна BMW под названием VANOS, Double VANOS, схему VVT от Volkswagen, управление фазами газораспределения VTEC от Honda, систему CVVT брендов Hyundai, Kia и концерна GM, регулировку фаз VCP от Renault и т.д.

Работа указанных выше систем основывается на небольшом повороте распредвала по ходу его вращения. Такой способ позволяет добиться раннего открытия клапанов сравнительно с их базовым начальным положением. Данный тип систем изменения фаз газораспределения конструктивно состоит из специальной муфты, которая управляется гидравлическим способом, а также дополнительной системы управления указанной муфтой. Гидроуправляемая муфта среди автомехаников получила название фазовращатель.

Поворот распредвала осуществляется при помощи электроники управления и гидравлики, а сама система чаще всего затрагивает только впускные клапаны. Рост оборотов ДВС приводит к тому, что фазовращатель осуществляет проворот распредвала по ходу его вращения, впускные клапана открываются раньше и цилиндры намного более эффективно наполняются рабочей смесью в режиме высоких оборотов.

Получается, гидроуправляемая муфта реализует поворот распредвала ГРМ. Данная муфта конструктивно включает в себя:

• ротор, который соединен с распредвалом;
• корпус, которым выступает шкив привода распредвала;

В определенные полости, которые расположены между ротором и корпусом-шкивом, попадает моторное масло из системы смазки ДВС. Масло в муфту подается по особым каналам. Когда моторное масло заполняет одну или другую полость муфты, осуществляется поворот ротора по отношению к корпусу. Этот поворот ротора означает, что и распределительный вал будет повернут на необходимый угол.

Чаще всего местом установки гидроуправляемой муфты становится привод того распределительного вала, который отвечает за работу впускных клапанов. Встречаются также конструкции ДВС, когда подобные муфты-фазовращатели стоят как на впускном распредвале, так и на выпускном. Данное решение позволяет  шире и эффективнее регулировать параметры работы ГРМ на впуске и выпуске, но усложняет механизм.

Сейчас читают

Электронное управление автоматически регулирует работу гидроуправляемой муфты. Система такого управления включает в себя:

• группу входных датчиков;
• электронный блок управления;
• список исполнительных устройств;

Система управления получает показания от датчика Холла, который производит оценку положения распредвалов. Дополнительно задействованы  и другие датчики, которые используются ЭБУ для управления работой всего двигателя.

К таковым относят датчик, измеряющий частоту вращения коленвала, температурный датчик охлаждающей жидкости (ОЖ), датчик расхода воздуха и другие. Сигналы от этих датчиков подаются в ЭБУ, который после отправляет соответствующий сигнал на  специальное управляющее (исполнительное) устройство.

Таким устройством, на которое воздействует электронный блок управления двигателем, является электромагнитный клапан (электрогидравлический распределитель). Клапан представляет собой распределитель, который при необходимости открывает доступ потоку моторного масла к гидроуправляемой муфте, а также реализует отвод масла от фазовращателя. Это зависит от того, в каком режиме работает силовой агрегат.

Данная схема изменения фаз газораспределения с использованием муфты задействуется в момент работы двигателя на холостом ходу, (мотор работает на самых низких оборотах), в режиме максимальной мощности на высоких оборотах, а также в том режиме, когда осуществлен выход ДВС на максимум крутящего момента.

А что же с нашими ВАЗ?

Как я уже писал сверху, старые моторы (и ВАЗ тут не исключение), имели просто обычную звездочку, на которую одевалась либо цепь, либо ремень ГРМ. Сейчас речь не про новые, а именно про старые.

Как вы догадываетесь, у них были усредненные значения фаз (ну и соответственно перекрытия).

Заводским методом фазы практически никак не настраивались, я сейчас молчу о регулировки клапанов. Также здесь не будет затрагивать спортивные распределительные валы (это уже немного другая тема).

Однако наши умельцы, в гараж и различных тюнинг ателье, ставили так называемые «разрезные шестерни распредвалов». Что это такое? Это шестерня, которая стоит как бы из двух частей: Внутренней части – соединена с распределительным валом.

Внешней части — которая соединяется с цепью – ремнем ГРМ.

Друг с другом они стягиваются болтами, отверстия для этих болтов имеют небольшой ход. То есть эти части могут немного вращаться (на небольшой угол) относительно друг друга. Таким образом можно было изменять угол и методом подбора установить нужную мощность, расход и работу мотора.

НО это скорее исключение из правил, и сейчас современные моторы скажем, на ЛАДА ВЕСТА уже имеют фазовращатели (так что с правильным перекрытием клапанов нет проблем).

Сейчас смотрим видео версию

На этом заканчиваю, думаю, мои материалы были вам полезны. Подписывайтесь на канал, читайте наш АВТОСАЙТ

(6 голосов, средний: 3,50 из 5)

Похожие новости

Гидрокомпенсаторы: что это такое и почему они стучат

Иридиевые свечи зажигания. Отзывы, срок службы, плюсы и минусы –.

Би-турбо (Bi-Turbo) и Твин-турбо (Twin-Turbo), двойной наддув – .

Неисправности системы изменения фаз газораспределения

Изменять фазы газораспределения можно различными способами, и последнее время наиболее распространен поворот р/валов, хотя нередко применяется метод изменения величины подъема клапанов, использование распределительных валов с кулачками измененного профиля. Периодически в газораспределительном механизме возникают различные неисправности, из-за которых мотор начинает работать с перебоями, «тупит», в некоторых случаях и вовсе не запускается. Причины возникновения неполадок могут быть разными:

• неисправен электромагнитный клапан;
• засорилась грязью муфта изменения фаз;
• вытянулась цепь газораспределительного механизма;
• неисправен натяжитель цепи.

Часто при возникающих неисправностях в этой системе:

• снижаются холостые обороты, в некоторых случаях ДВС глохнет;
• значительно увеличивается расход топлива;
• двигатель не развивает обороты, машина порой не разгоняется даже до 100 км/ч;
• мотор плохо запускается, его приходится гонять стартером несколько раз;
• слышен стрекот, идущий из муфты СИФГ.

По всем признакам основная причина проблем с двигателем – выход из строя клапана СИФГ, обычно при этом компьютерная диагностика выявляет ошибку этого устройства. Следует отметить, что лампа диагностики Check Engine загорается при этом не всегда, поэтому трудно понять, что сбои происходят именно в электронике.

Часто проблемы ГРМ возникают из-за засорения гидравлики – плохое масло с частицами абразива забивает каналы в муфте, и механизм заклинивает в одном из положений. Если муфту «клинит» в исходном положении, ДВС спокойно работает на ХХ, но совсем не развивает оборотов. В случае, когда механизм остается в положении максимального перекрытия клапанов, движок может плохо запускаться.

Как работает двигатель внутреннего сгорания

Воспламенение топливовоздушной смеси в цилиндре двигателя приводит к выделению выхлопных газов и увеличению температуры. Во время такта сжатия поршень движется к верхней мертвой точке (ВМТ) сжимая топливовоздушную смесь или воздух (дизельный двигатель).

Воспламенение происходит незадолго до ВМТ. В бензиновом двигателе топливовоздушную смесь воспламеняет искра свечи зажигания. В дизельном моторе в раскаленный от сжатия воздух впрыскивают распыленное топливо. Когда поршень приближается к нижней мертвой точке (НМТ), наступает выпускная фаза газораспределения. Выпускной клапан открывается и поднимающийся к ВМТ поршень выдавливает из цилиндра продукты горения топливовоздушной смеси. Когда поршень подходит к ВМТ заканчивается фаза выпуска и начинается фаза впуска. Поршень движется в ВМТ, в цилиндре возникает разряжение, благодаря которому воздух засасывает внутрь камеры сгорания. После достижения ВМТ фаза впуска завершается и начинается такт сжатия.

Сущность и роль фаз газораспределения

На данный момент существуют двигатели, в которых фазы не могут изменяться принудительно, и двигатели, оснащенные механизмами (например, CVVT). Для первого типа двигателей фазы подбираются эксперементально при конструировании и расчете силового агрегата.

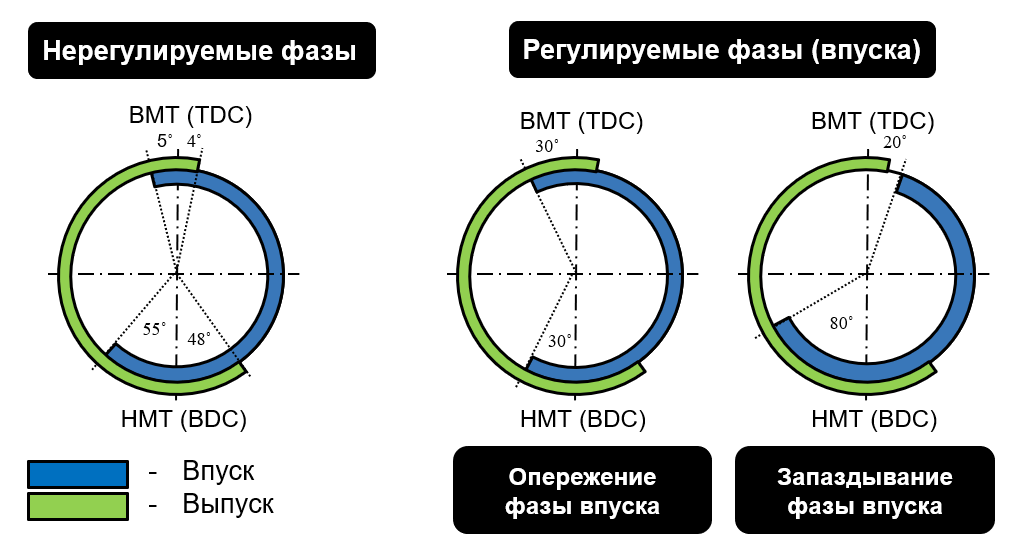

Нерегулируемые и регулируемые фазы газораспределения

Визуально все они отображаются на специальных диаграммах фаз газораспределения. Верхняя и нижняя мертвые точки (ВМТ и НМТ соответственно) представляют собой крайние позиции поршня, движущегося в цилиндре, которые соответствуют наибольшему и наименьшему расстоянию между произвольной точкой поршня и осью вращения коленвала мотора. Точки начала открытия и закрытия клапанов (длина фазы) показываются в градусах и рассматриваются относительно вращения коленчатого вала.

Управление фазами осуществляется при помощи (ГРМ), который состоит из следующих элементов:

• кулачковый распредвал (один или два);
• ;
• цепной или ременной привод от коленвала к распредвалу.

Газораспределительный механизм

всегда состоит из тактов, каждому из которых соответствует определенное положение клапанов на впуске и выпуске. Таким образом, начало и конец фазы зависят от угла положения коленвала, который связан с распределительным валом, управляющим положением клапанов.

Круговая диаграмма фаз газораспределения

Работу фаз газораспределения для четырехтактного двигателя рассмотрим на следующем примере (см. картинку):

1. Впуск. На этом этапе поршень движется от ВМТ к НМТ, а коленвал поворачивается на 180º. Осуществляется закрытие выпускного клапана и последующее открытие впускного. Последние происходит с опережением на 12º.
2. Сжатие. Поршень перемещается от НМТ к ВМТ, а коленвал совершает еще один поворот на 180º (360º от начального положения). Выпускной клапан остается в закрытом положении, а впускной остается открытым, пока коленвал не повернется на 40º.
3. Рабочий ход. Поршень идет от ВМТ к НМТ под действием силы воспламенения топливовоздушной смеси. Впускной клапан находится в закрытом положении, а выпускной открывается с опережением, когда коленвал еще не дошел 42º до НМТ. На этом такте полный поворот коленвала составляет также 180º (540º от начального положения).
4. Выпуск. Поршень идет от НМТ к ВМТ и при этом выталкивает отработавшие газы. В этот момент впускной клапан закрыт (откроется за 12º до ВМТ), а выпускной остается в открытом положении и после достижения коленвалом ВМТ еще на 10º. Общая величина поворота коленвала на этом такте также 180º (720º от начальной точки).

Фазы грм также зависят от профиля и позиции кулачков распредвала. Так, если они одинаковы на впуске и выпуске, то длительность открытия клапанов также будет одинакова.

Замена ремня на Ауди

Вообще, замена ремня на Ауди 80 – процесс не очень сложный. Главное здесь, не прогореть с метками. Ниже приводится инструкция по замене ремня своими руками.

После отрытия капота, снимается вентилятор радиаторного охлаждения.

Это придется сделать, так как в противном случае, будет неудобно работать. Если у вас имеется большой навык работ между деталями, если вы умеете цеплять ключ в узком пространстве, не смотря при этом на болты и гайки, вентилятор можно и не снимать.

• Дальше надо снять защитный кожух ремня (верхний), фиксирующийся с помощью двух защелок.
• На колесиках коленвала и помпы рекомендуется сорвать 4 болта (6-гранника).

• После снятия болтов, надо демонтировать резиновое кольцо ГУР.
• Затем сдвинуть насос внутрь силовой установки, прежде вывернув 13-миллиметровые болты.
• Теперь надо снять генераторный ремень, а затем открутив болты, сдвинуть сам генератор к мотору.
• Фиксаторы колесиков шкивов откручиваются и снимаются.
• Теперь надо снять нижний защитный чехол ремня грм.
• Выставить установочные риски.

Выше была приведена подробная информация о выставлении меток. Здесь же приведены другие важные моменты.

Замена ремня грм на Ауди

Например, на распредвале проточка может быть хорошо видна, а на коленвале не заметна. В этом случае придется ставить метки самому штрихом, не забывая о шкиве трамблера и ролике.

Продолжаем:

• НТЖ ролик надо снять, прежде открутив фиксатор.
• Затем можно снять уже и ремень.
• На данном этапе проверить метки.
• Поставить новый ремень, действуя по схеме: сначала колесо коленвала, затем шкив трамблера, после распредвал и в конце НТЖ ролик.

Важно также суметь провести грамотное натяжение ролика. То делается с помощью особого ключа

Вращать надо ролик против часовой до тех пор, пока наружные отверстия обеих втулок ролика не совпадут в горизонтальной плоскости.

Окончательно затянуть гайку ролика можно только после очередной проверки меток.

Внимание. Полезный совет по натяжке ремня грм: если потянуть кольцо со стороны генератора и оно со значительным усилием, но коснется защитного кожуха с изнаночной стороны, значит, натяжение выполнено точно

На завершающем этапе, когда все собрано, крепить кожух-защиту сразу не рекомендуется. Надо сначала завести мотор, послушать свист ремня. Посторонние звуки (характерное урчание), скорее всего, будут свидетельствовать о перетянутости НТЖ ролика. Он ослабляется, диагностика повторяется.

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Стандарт 0.15
Температура градусы	мм	индикатор
-10	0.128	44.1
-5	0.131	45.4
0.135	46.8
10	0.143	49.4
20	0.15	52

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

Это интересно: Имеет ли смысл менять бензиновый двигатель на дизель

В обязательном порядке регулировка зазоров требуется:

• после переборки двигателя;
• после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Симптомы прогоревшего клапана

Главный признак прогоревшего клапана – отчетливое троение двигателя при всех режимах работы. Также ощутимо падает мощность и растет расход топлива. Признаки поломки сходны с другими проблемами двигателя, и ее легко перепутать со следующими неполадками:

1. Износом поршневых колец и падением компрессии в цилиндрах.
2. Поломкой высоковольтных проводов и свечей зажигания.
3. Поломкой форсунок и неисправностями системы питания.

Для точной диагностики неисправности исключают все вышеназванные варианты в следующем порядке:

1. Проверка исправности свечей зажигания производится на работающем двигателе при холостых оборотах последовательным отсоединением колпака каждой свечи. При снятии внимательно следят за реакцией двигателя и стабильностью его работы. Если двигатель стал работать хуже, значит в цилиндре клапана целы. Если характер работы почти не поменялся, то, скорее всего, проблемный цилиндр обнаружен.

2. На неисправном цилиндре меняют свечу зажигания на заведомо работоспособную, проверяют высоковольтный провод и катушку зажигания. После запуска двигателя становится ясно, была ли поломка в системе зажигания, или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает троить, причиной поломки могут служить прогар клапана или неисправности в поршневой группе в виде залегания или износа колец. Обе поломки приводят к низкой компрессии в проблемном цилиндре, но методом ее измерения выяснить, какая именно из двух поломок случилась, не получится. Для этого выполняют следующую дополнительную диагностику:

• После замера компрессии, в проблемный цилиндр через свечное отверстие заливают несколько мл моторного масла и делают повторный замер. Если компрессия увеличилась, значит проблема в залегании колец, если нет – значит прогорел клапан;
• На проблемном цилиндре осматривают свечу зажигания. При прогоревшем клапане она будет полностью сухой, и без налета масла. Если поломка связана с поршневой группой, то свеча будет покрыта маслом, а при работе мотора из снятого сапуна можно наблюдать сизый дым.

Mercedes

Один из лидеров мирового автомобилестроения представляет модели с цепным приводом ГРМ практически во всех классах (в списках – обозначение силового агрегата и использующие его модификации).

• A-CLASS — OM 651, в вариантах 901 для A180CDI и 651.901/930 для A220CDI.
• B-CLASS — OM 651, в вариантах 901 для B180CDI, и 651.901/930 для B220CDI.
• C-CLASS – OM 651 (651.911 для C220CDI; 911/912 для C250CDI; 651.913 для C180CDI); OM 646 (646.811 — C200CDI); OM 642 (642.832 — C300CDI, 642.830/832/834 — C 350, 642.960/961 — C 320CDI, C 350); M 271 (271.820 — C180CGI, C200CGI; 271.952 — C180Kompressor; 271.950 — C200Kompressor, 271.860 — C250CGI), M272 (272.911/912 — C230, 272.947/948 — C280, 272.961/971- C 350, 272.982 — C350CGI).
• CLS – OM 651 (651.924 для CLS250CDI), OM 642 (642.920 — CLS320CDI, 642.853/858/920 — CLS 350), M 272 (272.943 — CLS300, 272.964/985 — CLS 350); M 273 (273.960 — CLS 500), M 113 (113.967 — CLS 500, 113.990 — CLS 55).
• E-CLASS – OM 651 (651.925 для E200CDI, 651.924 для E220CDI, E250CDI, E300CDI), OM 642 (642.850/852 — E300CDI, 642.850/852/858 — E350, 642.850/852/856/858 — E350CDI); M 271 (271.820/271.860 — E200CGI, 271.958 — E200NGT, 271.860/952 — E250CGI), M 272 (272.977/980 — E350, 272.983 — E350CGI); M 273 (273.970/971 — E500).
• G-CLASS – OM 612 (612.965 — G270CDI); OM 606 (606.964 — G300TD); OM 642 (642.970 — G320CDI, 886 — G350CDI); M 112 (112.945- G320); M 113 (113.962/963 — G500, 113.982/993 — G55AMG).
• GL-CLASS – OM 642 (642.820 — GL320CDI, 642.822/826/940 — GL350CDI); M 273 (273.923 — GL450, 273.963 — GL500).
• GLK-CLASS – OM 651(651.913/916 — 200CDI, 651.912 — 220CDI); OM 642 (642.961 — 320CDI, 642.832/835 — 350CDI); M 272 (272.948 — 220CDI, 272.991 — 320CDI).
• M-CLASS – OM 651(651.960 — ML250CDI); OM 642 (642.820/940 — ML280CDI, ML350CDI, 642.940 — ML320CDI, 642.826 — ML350); M 272 (272.967 — ML350); M 273 (273.963 — ML500); M 113 (113.964 — ML500).
• R-CLASS – OM 642 (642.870/872/950 — R280CDI, R300CDI, R350CDI; 642.870/950 — R320CDI); M 272 (272.945 — R280, R300; 272.967 — R350); M 273 (273.963 — R500); M 113 (M113 — R500).
• S-CLASS – OM 651 (651.961 — S250CDI); OM 642 (642.930/642.932 — S320CDI, 642.930 — S350CDI; 642.861/867/868 — S350); M 272 (272.946 — S280, 272.965- S350, 272.974 — S400Hybrid); M 273 (273.922/924 — S450, 273.961 — S 500).

Влияние на работу мотора

В большинстве двигателей фазы меняться не могут. КПД таких моторов не отличается высокой эффективностью. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.Для работы на холостом ходу уместны узкие фазы с поздним открытием и ранним закрытием клапанов без перекрытия (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу машины.

При работе на максимальной мощности ситуация меняется. С повышением оборотов время открытия клапанов сокращается, но для обеспечения высокого крутящего момента через цилиндры необходимо прогнать больший объём газов, чем на холостом ходу. Как решить эту задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими.

При разработке двигателей авто конструкторам приходится увязывать ряд взаимоисключающих требований. Посудите сами. С одними и теми же фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. Плюс устойчиво работать на холостом ходу, быть максимально экономичным, экологичным.

Приспособления для установки фаз газораспределения

Чтобы двигатель работал без перебоев, важно правильно выставить фазы ГРМ, установить в нужном положении распределительные валы относительно коленвала. На всех движках валы выставляются по меткам, и от точности установки зависит очень многое

Если валы выставляются неправильно, возникают различные проблемы:

• мотор неустойчиво работает на холостых оборотах;
• ДВС не развивает мощности;
• происходят выстрелы в глушитель и хлопки во впускном коллекторе.

Если в метках ошибиться на несколько зубьев, не исключено, что могут согнуться клапана, и движок при этом не запустится.

На некоторых моделях силовых агрегатов разработаны специальные приспособления для установки фаз газораспределения. В частности, для двигателей семейства ЗМЗ-406/ 406/ 409 есть специальный шаблон, с помощью которого измеряются углы положения распредвалов. Шаблоном можно проверить существующие углы, и если они выставлены неправильно, валы следует переустановить. Приспособление для 406-х моторов представляет собой набор, состоящий из трех элементов:

• двух угломеров (для правого и левого вала, они разные);
• транспортира.

Когда коленчатый вал выставлен в ВМТ 1-го цилиндра, кулачки распредвалов должны выступать над верхней плоскостью ГБЦ под углом 19-20º с погрешностью ± 2,4°, причем, кулачок впускного валика должен быть чуть выше кулачка выпускного распредвала.

Также есть специальные приспособления для установления распредвалов на моторах BMW моделей M56/ M54/ M52. В комплект установки фаз газораспределения ДВС БВМ входит:

• ключ динамометрический с удлинителем;
• регулировочная пластина для двойной системы VANOS;
• штифты для фиксации маховика;
• гильза со шпинделем для натяжки первичной цепи;
• приспособление для натяжки вторичной цепи, а также для блокировки плунжера натяжителя;
• фиксатор распредвалов.
