Устройство стартера автомобиля: принцип работы, схема и особенности

Для каких целей необходимо тяговое реле стартера

Перед тем как начать изучение состава втягивающего реле, следует разобраться в том, для запуска стартера применяется два реле, они совершенно разные и главное, их не спутать. Одно реле находится в отсеке мотора и служит для включения самого стартера.

Деталь может находиться в отдельном боксе или быть вмонтирована в единый отсек, где находится реле включения – зависит от производителя автотранспортного средства.

Второе реле, рассматриваемое нами, располагается на стартере и служит для выполнения следующих действий:

• необходимое распределение электроэнергии для реле и двигателя стартера;
• синхронизирует процессы узлов стартера в ходе запуска двигателя;
• подает шестерни бендикса в состояние, позволяющее зацепиться им с зубцами венца маховика;
• возвращение в стартовое состояние шестерни после завода двигателя.

В теории существует параллельное название для детали – тяговое реле стартера. Непрофессионально автомобилисты и мастера называют его «втягивающим».

Для пуска исправного мотора достаточно нескольких секунд, происходит обязательное вращение коленчатого вала до установленного предела, пока произойдет воспламенение топлива в камере сгорания.

Втягивающее реле и создано с целью, чтобы четко проводить процесс, обеспечивающий синхронную работу стартера, обеспечивать основным деталям шестерен зацепление и избавить от бендикса маховика после пуска мотора.

Как устроено втягивающее реле стартера, методы его работы

Этот механизм располагается именно над стартером и прочно прикреплен к нему. Если возникает необходимость отсоединить реле, то несложно сделать это, стоит только снять стартер, а затем и реле.

Каждый производитель выполняет тяговое реле в основных видах: разборное, оно просто поддается диагностике, ремонту и проверке; неразборное, его меняют вместе со стартером в результате выхода из строя.

Для реле определены такие основные устройства:

• корпус;
• магнит с обмотками для втягивания и удержания;
• якорь;
• контакты;
• пружина возврата.

Движение ключа в заводном механизме автомобиля приводит к работе катушки, где появляется электрическое поле на обмотке для втягивания, затем якорь движется и останавливается в сердечнике, где благодаря рычагу осуществляется присоединение подвижной шестерни бендикса с венцом на маховике.

Затем, когда сердечником было достигнуто крайнее положение, устройство позволяет замкнуть контакты, их называют «пятаками». В процессе действий срабатывает обмотка для втягивания и осуществляется подача питания на обмотку двигателя, происходит вращение вала и маховика, они уже зацеплены с шестерней.

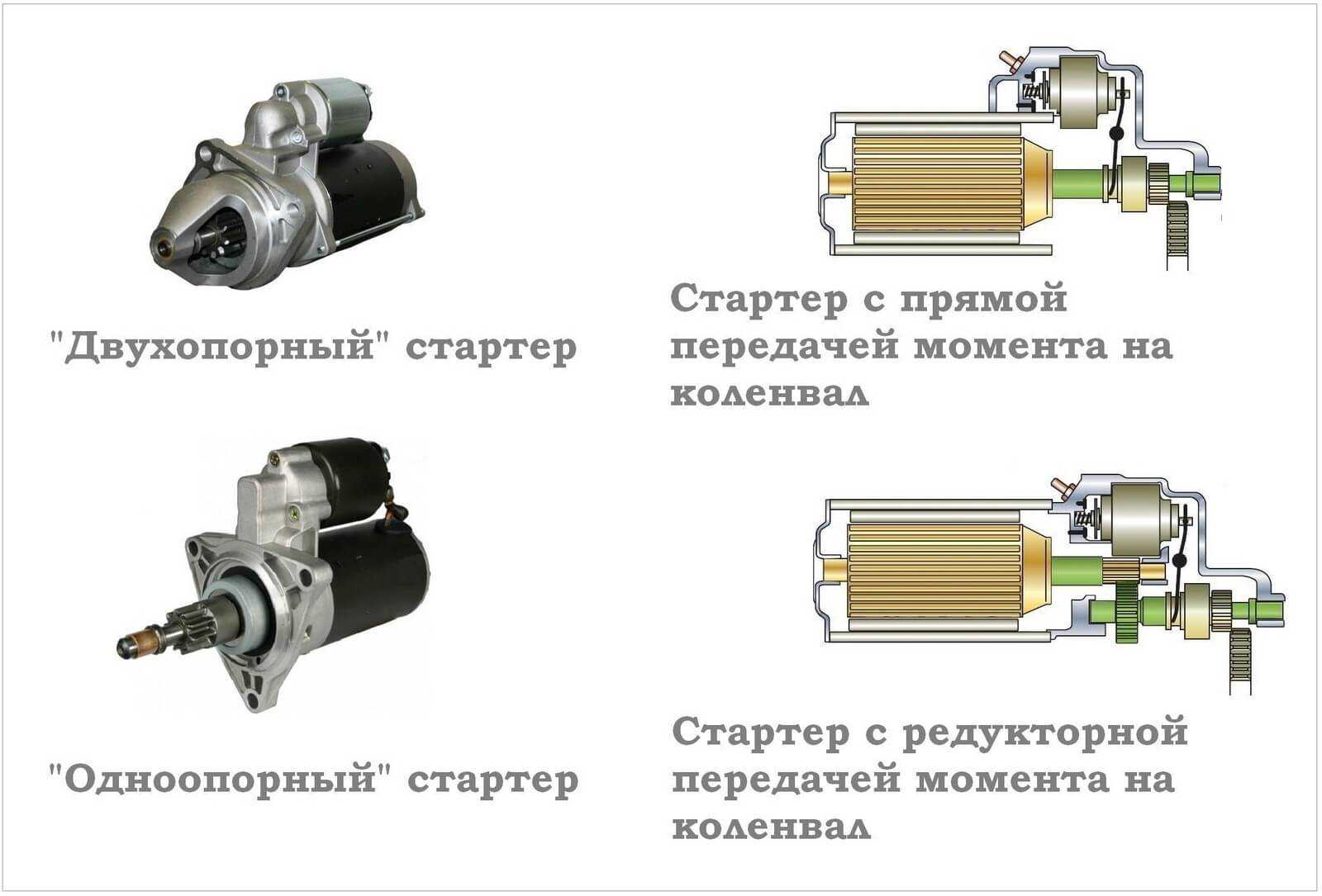

Виды и характеристики

Я описал классическую конструкцию стартера. В ней бендикс находится прямо на вале ротора. Для такого устройства необходим электродвигатель с невысокой скоростью вращения и высокой тягой, что приводит к увеличению массы и размера устройства.

А какие стартеры устанавливаются на современных автомобилях? Это стартеры с редуктором. Рассмотрим подробнее каждый тип пусковых устройств, а также в чём состоит их отличие.

С редуктором

Такие стартеры называют планетарными. Стандартный редуктор имеет солнечную (ведущую) шестерню, водило, зубчатый венец. Все эти детали зацеплены друг с другом. В планетарном редукторе все составные части используются в качестве ведомого механизма.

В стартере с редуктором применяется дополнительный вал, где находится бендикс. Таким образом, бендикс и электродвигатель в пусковом устройстве работают только через редуктор. Но, несмотря на новую деталь под названием редуктор, принцип работы такого стартера мало отличается от классического.

Особенность планетарного стартера с редуктором в том, что он потребляет меньше энергии для своей эффективной работы, благодаря чему он сможет раскрутить коленвал ДВС даже при очень низком заряде аккумуляторной батареи много раз подряд. Редуктор снижает обороты электродвигателя, но улучшает их тяговую силу. А применение в конструкции магнитов увеличивает ресурс обмотки статора и предотвращает возможные неисправности.

Редуктор превращает скорость вращения в тягу, изменяя передаточное соотношение, благодаря чему можно не использовать мощные и «прожорливые» электродвигатели в стартере.

Плюсы:

• Высокий срок службы.
• Небольшой размер и вес.
• Небольшая цена деталей.
• Можно завести автомобиль даже при сильном морозе.

Минусы:

• Существуют проблемы с поиском запчастей.
• Невысокое качество деталей.
• Более сложный ремонт по сравнению со стартерами без редуктора.

Также применяют устройства с редуктором и цилиндрической передачей, но из-за сложного механизма их ставят не так часто.

Без редуктора

Такие устройства также называют роторными стартерами. В конструкцию этого типа устройств не входит редуктор, а вращение передаётся напрямую на шестерню стартера. Самый главный плюс безредукторного механизма в очень простом устройстве, благодаря чему ремонт можно выполнить даже новичок. К тому же такой механизм отличается высокой надёжностью и выносливостью, что приводит к увеличению срока службы стартера. Поэтому в процессе работы неисправности из-за подачи тока возникают нечасто.

В безредукторном стартере сцепление шестерни с маховиком происходит моментально, поэтому запуск двигателя осуществляется очень быстро. К тому же детали на устройство можно легко купить в большинстве магазинов, хотя цена на них довольно высока.

Минусы стартеров без редуктора в том, что при низких температурах его работа крайне нестабильна из-за того, что устройство требует много энергии. Также такое пусковое устройство более тяжёлое и громоздкое по сравнению с редукторным.

Что лучше редукторный стартер или обычный? Для большинства автомобилей лучше всего подходит стартер с редуктором.

Стоит ли покупать новый стартер?

Как правило, стартер без проблем работает в течение 5 лет. После этого срока возникают различные неполадки. Если обратиться на станцию техобслуживания, то устройство могут полностью заменить, либо сделать запрос на новую деталь к заводу-изготовителю.

Как правило, очень мало людей меняет стартер целиком при поломке (особенно это касается отечественных автомобилей ВАЗ). Гораздо выгоднее заменить деталь. Но если неполадки серьёзные, например, поломка якоря или сгорание обмотки, то проще купить новое устройство, потому что починить сломанный стартер будет стоить больше половины стоимости нового.

Стартер – это очень важный механизм, без которого бы не удалось произвести запуск двигателя на автомобиле. Главная задача стартера – обеспечить вращение коленчатого вала двигателя в момент поворота ключа зажигания.

Содержит это устройство не так уж много деталей, но выйти из строя может любая, например, якорь, электродвигатель, втягивающее реле, шестерня, щётки и даже обмотка. А питается стартер за счёт электрического тока, производимым автомобильным аккумулятором.

На самом деле принцип работы устройства не так сложен, как кажется на первый взгляд. Даже новички смогут починить стартер при наличии толковой инструкции.

Чаще всего приходится сдавать стартерное устройство на ремонт из-за неверной эксплуатации машины. Поэтому после проведения ремонта отнеситесь к устройству более внимательно.

Ремонтировали ли вы стартер?

Да, своими руками
25%

Да, отдавал на ремонт в сервис
0%

Нет
75%

Проголосовало: 8

Сделай репост и информация будет всегда под рукой

Какие проблемы могут возникать

Наиболее часто страдают те детали, на чей счет приходится большая часть работы того или иного механизма. Так как в стартере этой частью является бендикс, то и проблемы в большинстве случаев связаны именно с этой частью.

Все проблемы работы обычно складываются в ошибку вращения коленвала. Либо устройство работает слишком медленно, либо вовсе происходит отказ в прокручивании. Помните, что ремонт стартера УАЗ своими руками очень часто отличается от других авто.

Стук чаще всего говорит о том, что зубцы шестерни — бендикса стерты или повреждены. И стучать начинает стартер при попадании моховика в промежуток этой самой поломанной шестерни.

В таком случае на поворот ключа стартер будет крутиться совершенно в холостую.

Также часто может потребоваться ремонт втягивающего реле стартера своими руками.

Другие неисправности

При срабатывании втягивающего реле, но отсутствии запуска двигателя можно рассматривать такие предрасполагающие факторы:

• нехватка тока от аккумуляторного блока. Возможно, компонент разряжен, либо в проводке произошел обрыв;
• на «массе» замкнул держатель щетки со значением «плюс»;
• щеточный узел износился;
• в якорных или статорных обмотках случился сбой;
• коллектор перегорел.

Даже если износилась только одна щетка, менять придется все четыре детали. Восстановить втягивающую деталь на узле от ВАЗ в гараже с применением подручных средств нельзя, оэтому многие автовладельцы его меняют. В качестве исключения рассматриваются случаи, когда окисляется какой-либо контакт – его можно зачистить и собрать узел обратно. В случае повреждения обмоток замену проводят таким образом:

• нужно открутить винты, удерживающие втягивающее реле на стартерном корпусе, и снять этот элемент;
• открутить крепежи, удерживающие крышку и корпус;
• открутить гайки, удерживающие контакты на корпусе реле, и слегка переместить их в сторону, стараясь не повредить проводку;
• изъять старый сердечник и закрепить на его месте новый.

При наличии на корпусе со стартерным реле сколов и повреждений его придется заменить целиком.

Заключение

Даже при сложном конструктивном исполнении стартер – достаточно надежный и долговечный узел, способный бесперебойно проработать в течение долгого времени без поломок. Его эксплуатационный срок определяется не пробегом автомобиля, а числом циклов запуска двигателя. При правильном уходе и своевременном обслуживании агрегат будет качественно справляться со своими задачами.

Видео про стартер ВАЗ:

Особенности устройства и работы стартера автомобиля ВАЗ: конструкция, разновидности, подключение, демонтаж и замена, диагностика и ремонт. Видео про стартер ВАЗ.

||list|

Система пуска двигателя: конструктивные особенности и принцип действия электрического запуска ДВС

Начнем с того, что на раннем этапе двигатели автомобиля запускались вручную. Для этого использовалась особая заводная рукоятка, которая вставлялась в специальное отверстие, после чего водитель самостоятельно проворачивал коленчатый вал.

В дальнейшем появилась система электрического пуска, которая в самом начале была не совсем надежной. По этой причине на многих моделях электрический пуск комбинировали с возможностью ручного запуска, что давало возможность запустить двигатель в случае возникновения проблем с электрозапуском. Затем от такой схемы полностью отказались, так как общая надежность электрических систем значительно возросла.

Итак, система запуска (часто называется стартерная система пуска двигателя) состоит из механических и электрических узлов и агрегатов. Как уже было сказано, главной задачей является проворачивание двигателя для запуска.

Основными элементами в схеме электрического пуска двигателя выступают:

• стартерная цепь;
• стартер;
• аккумулятор;

В двух словах, стартерная цепь фактически является электроцепью, по которой электрический ток подается от АКБ к стартеру. В такую цепь входит провод, который соединяет аккумулятор и стартер, «масса» на кузов автомобиля, а также различные клеммы и соединения, по которым идет пусковой ток.

Что касается аккумулятора, основной задачей является обеспечение необходимого напряжения для работы стартера

Важно, чтобы АКБ имела нужную емкость и уровень заряда не ниже 70%, что позволяет стартеру прокручивать коленвал ДВС с необходимой для запуска частотой

Стартер представляет собой электромотор. На валу стартера установлена шестерня, которая после подачи напряжения на стартер входит в зацепление с зубчатым венцом на маховике двигателя. Так реализована передача крутящего момента от стартера на коленвал двигателя.

Еще отметим, что стартер потребляет большой пусковой ток. При этом для включения и выключения стартера используется слаботочный переключатель, более известный как замок зажигания. Данный элемент осуществляет управление специальным реле, а также блокировочными выключателями стартера (при наличии).

Вернемся к общему устройству элементов системы. Как уже говорилось, стартер с тяговым реле представляет собой электродвигатель постоянного тока. Стартер состоит из статора, который является корпусом, ротора (якорь), а также щеток со щеткодержателем, тягового реле и механизма привода.

Тяговое реле обеспечивает питание обмоток стартера, а также позволяет работать механизму привода. Указанное тяговое реле включает в себя обмотку, якорь, контактную пластину. Электрический ток подается на тяговое реле через специальные контактные болты.

Механизм привода нужен для передачи крутящего момента от стартера на коленвал. Основными элементами конструкции является рычаг привода или вилка, которая имеет поводковую муфту, демпферная пружина, а также обгонная муфта и ведущая шестерня. Указанная шестерня входит в зацепление с зубчатым венцом маховика, который установлен на коленвалу. Замок зажигания после поворота ключа в положение «старт» отвечает за подачу постоянного тока от АКБ на тяговое реле стартера.

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

• при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
• после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

• одна из обмоток, или обе сразу обгорели или оборвались;
• деформация возвратной пружины внутри механизма;
• внутри детали произошло короткое замыкание на одной из обмоток;
• уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

Возможные неисправности

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Принцип работы стартера

Стартер работает на законах физики, о которых вам рассказывали ещё в школе. Если поместить между 2-мя полюсами магнита рамку из проволоки с двумя концами, и через неё пропустить ток, то она начнёт вращаться. Вот на каком принципе работает простейший электродвигатель.

Что делает стартер во время запуска? Вся его работа делится на 3 этапа: пуск устройства, подвод шестерни привода к венцу маховика, разъединение привода и маховика. Сам стартер вращает внутри своего механизма якорь под действием магнитного поля, которое приводит маховик в движение.

Время работы пускача очень короткое. После того, как запущен двигатель, стартер отключается и больше не принимает никакого участия в работе автомобиля.

Рассмотрим подробнее принцип работы пускового устройства:

1. Водитель поворачивает ключ в замке зажигания. Электрический ток от плюсовой клеммы АКБ передаётся на входной контакт стартера, затем на обмотку возбуждения (или магниты), потом на плюсовую щётку с коллектором. После этого ток поступает на рамку якоря и отрицательную щётку, которая соединяется с массой (отрицательной клеммой АКБ). Возникают магнитные поля, которые отталкиваются друг от друга, заставляя вращаться якорь, который втягивается внутрь реле. Соединение АКБ со стартером кратковременно, только в ту секунду, когда водитель поворачивает ключ. Это соединение происходит за счёт медного пятака.
2. Якорь обладает шлицевым соединением, на него надевается бендикс с шестернёй. Шлицевое соединение даёт этим деталям свободно двигаться по якорю и одновременно передавать крутящий момент на шестерню стартера. Бендикс с шестернёй перемещает вилка. А по какому принципу работает вилка для стартера? Вилку двигает сердечник, который в свою очередь двигает электромагнит в виде катушки, к которой подаётся ток от аккумулятора через замок зажигания. Повторю ещё раз: силовой провод от АКБ соединяется с входным контактом устройства при помощи пятака, именно он соединяется со штоком при включении устройства. Сердечник двигается и толкает шток, обеспечивая замыкание 2 главных контактов. А когда стартер выключен, всё возвращается в исходное положение.
3. Итак, срабатывает тяговое реле. Якорь выполняет поступательные действия внутри корпуса устройства и происходит выталкивание бендикса. Из-за этого приводная шестерня входит в зубчатый венец маховика. Маховик – это чугунный диск, который гораздо больше, чем приводная шестерня стартера, на который установлен зубчатый венец.
4. В тот момент, когда шестерня зацепляется за маховик, на электродвигатель подаётся напряжение и происходит подача тока на электродвигатель. Начинается вращение маховика, который в свою очередь приведёт в действие коленчатый вал двигателя.
5. Всё, мотор запущен, водитель отпускает ключ зажигания. В тот момент, когда обороты двигателя будут выше оборотов стартера, бендикс отойдёт от сцепки с маховиком. Все механизмы пускового устройства вернутся в исходное положение, и он отключится.

Посмотрите видео, там очень понятно рассказано про принцип работы устройства.

Пошаговое подключение стартера на ВАЗ 2110 видеоинструкция

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

• бендикс;
• реле втягивания;
• двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

1. Защищает стартер от замыкания контактов в зажигании.
2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

• провод сечением 1,5 м2;
• разъем вида «мама» в количестве 5 штук;
• разъем вида «папа» в количестве 1 штуки;
• реле с 4-мя контактами и металлическим ушком;
• кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

Особенности устройства узла

Теперь предлагаем узнать, какие детали стартера включает в себя конструкция. Устройство стартера автомобиля полезно знать любому автомобилисту, особенно, если вы самостоятельно осуществляете ремонт своей машины.

Итак, какие элементы включает в себя конструкция:

1. Корпус. Как правило, изготовляется из цилиндра. Корпус включает в себя сердечник с обмотками возбуждения.
2. Якорь, выполненный в виде вала с посадочными поверхностями под подшипниковые детали. Обычно этот элементы изготовляется из стального сплава. В центре этого элемента расположен сердечкин с коллекторными пластинами.
3. Передняя крышка стартера, закрывающая конструкцию.
4. Вилка стартера.
5. Втягивающее реле, предназначенное для передачи напряжения на обмотку узла и обеспечения выталкивания обгонной муфты. Реле также оснащено перемычкой и контактами.
6. Бендикс или обгонная муфта. Эта часть необходима для передачи крутящего момента на маховик и выведение шестеренок из зацепления после запуска мотора.
7. Щеткодержатель стартера. Щетки стартера выполняют функцию подачи напряжения на пластины якоря. Этот узел позволяет увеличить мощность электромотора в целом, особенно при выполнении основной задачи.
8. Ротор стартера. Его ось вращается на специальных втулках, то есть подшипниках скольжения. Как известно, втулки на стартер — это не вечные детали, поэтому время от времени втулки надо менять. В результате износа втулок ток, который проходит через обмотки, не может преобразовываться в механическую энергию. Кроме того, износ втулок может спровоцировать появление посторонних, не характерных для нормальной работы механизма, звуков. Перед установкой новые втулки необходимо обработать литолом.
9. Кнопка стартера. Если ваш автомобиль оборудован кнопкой, то завести двигатель можно без использования ключа.

https://youtube.com/watch?v=ILv7Se4RuLw

Если не крутит стартер

Достаточно распространённой стоит считать ситуацию, когда невозможность завести автомобиль сопровождается плохой работой стартера. В этом могут таиться довольно существенные проблемы. Кроме того, что мы уже говорили относительно аккумуляторной батареи и её клемм, стоит проверить всю электрическую цепь стартера. Для этого необходимо осмотреть все места прохождения проводов и соединяющих компонентов.

Попробуйте замкнуть стартер отвёрткой напрямую, если автомобиль заведётся, то стоит обратить внимание на проводку и элементы защиты (предохранитель, реле). Снимите декоративную крышку под рулём, чтобы получить доступ к монтажному блоку

Извлеките реле стартера и осмотрите его на предмет внещний повреждений. По возможности замените его на заведо исправный, чтобы проверить его работу

Снимите декоративную крышку под рулём, чтобы получить доступ к монтажному блоку. Извлеките реле стартера и осмотрите его на предмет внещний повреждений. По возможности замените его на заведо исправный, чтобы проверить его работу.

Реле стартера на схеме блока предохранителей

Использование перемычки из провода для проверки контактного реле

Далее следует такой недостаток, как неисправности, касающиеся деталей привода стартера. Убедиться в этом можно посредством проверки стартера, и, если нужно, то его придётся отремонтировать. Для ремонта стартера необходимо его снять с автомобиля.

Расположение стартера под капотом

Как только со стартером всё выяснено, можно продвигаться дальше по его цепи. Это касается, в первую очередь, замка зажигания.

Что такое стартер в автомобиле

Термин стартер происходит от английского слова starter или start, что переводится — «пускать в ход». Устройство играет роль механизма — он раскручивает вал мотора до такой частоты, при которой он запустится. Вообще стартер предназначен для запуска какого-либо механизма, например, его применяют для подачи напряжения в лампе тлеющего разряда или для запуска безмоторных моделей в авиамоделизме.

Как выглядит стартер? Это цилиндр, который находится в металлическом корпусе. Средняя длина устройства – 15 см, диаметр 7-10 см. В конструкцию пускового устройства входят 3 основные детали: электродвигатель, приводная шестерня с обгонной муфтой и втягивающее реле цилиндрической формы. Устройство соединено проводом с аккумулятором. Пусковое устройство может развить 5000 оборотов в минуту на холостом ходу.

К какой категории относится стартер? Отвечу так: любой механизм, собранный из деталей – это агрегат. Также этот агрегат может быть деталью в другом агрегате. А составляющий элемент – это то, что не содержит в себе составляющих: корпус, винт, провод и т.д.

По-научному прямое назначение стартера – это преобразование электрической энергии в механическую. А служит он для запуска двигателя внутреннего сгорания посредством воздействия на коленвал, чтобы он пришёл в движение.

Поскольку стартер в машине отвечает за запуск двигателя, причём производители автомобилей придумывают много дополнительных методов для повышения безопасности при пуске мотора и уменьшения вероятности угона. В некоторых автомобилях мотор можно завести только при выжатом сцеплении, а в «автомате» при нахождении рычага в режиме parking.

Где на двигателе находится и куда крепится стартер? Как правило, стартер стоит в узле соединения двигателя с коробкой передач (недалеко от картера ДВС), рядом с маховиком. Пусковое устройство может быть расположено как в верхней части, так и в нижней части в горизонтальном положении на фланце или опорной раме. Если устройство установлено сверху, то к нему можно получить доступ из-под капота, а если в нижней части — то только из-под днища автомобиля. Устройство фиксируется при помощи 2-3 больших болтов.

Давайте подробно рассмотрим, из чего сделан стартер.
