Принцип работы и неисправности в системе зажигания зил 130

Виды систем зажигания

Любые СЗ независимо от типа привода подразделяются на три типа:

  1. Контактный.
    Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
  2. или БСЗ,
    которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
  3. Электронный вариант
    является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

  1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
  2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
  3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Виды систем зажигания

Любые СЗ независимо от типа привода подразделяются на три типа:

  1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
  2. или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
  3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

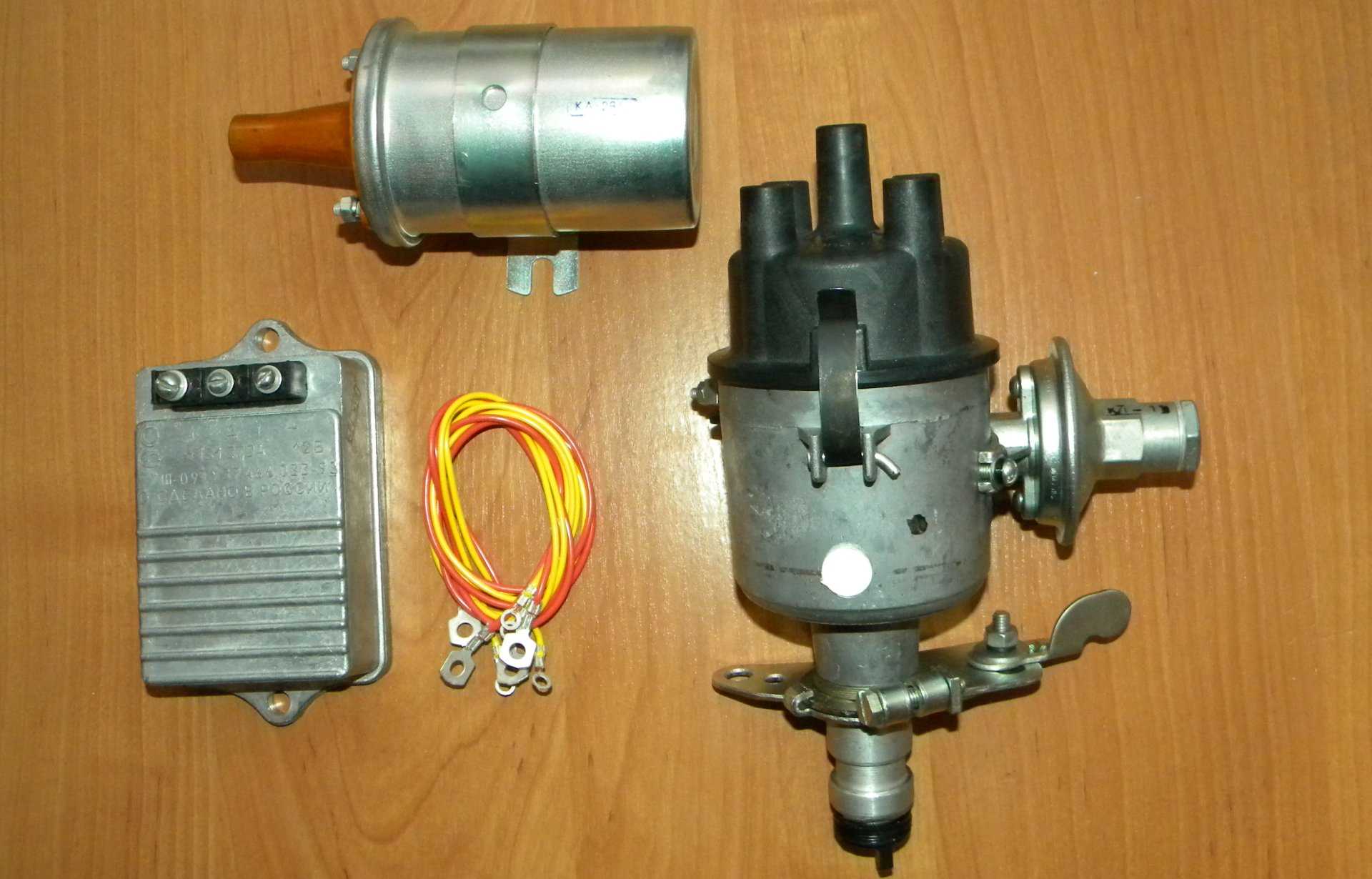

Зажигание в разобранном виде для ЗИЛ 130

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что  конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

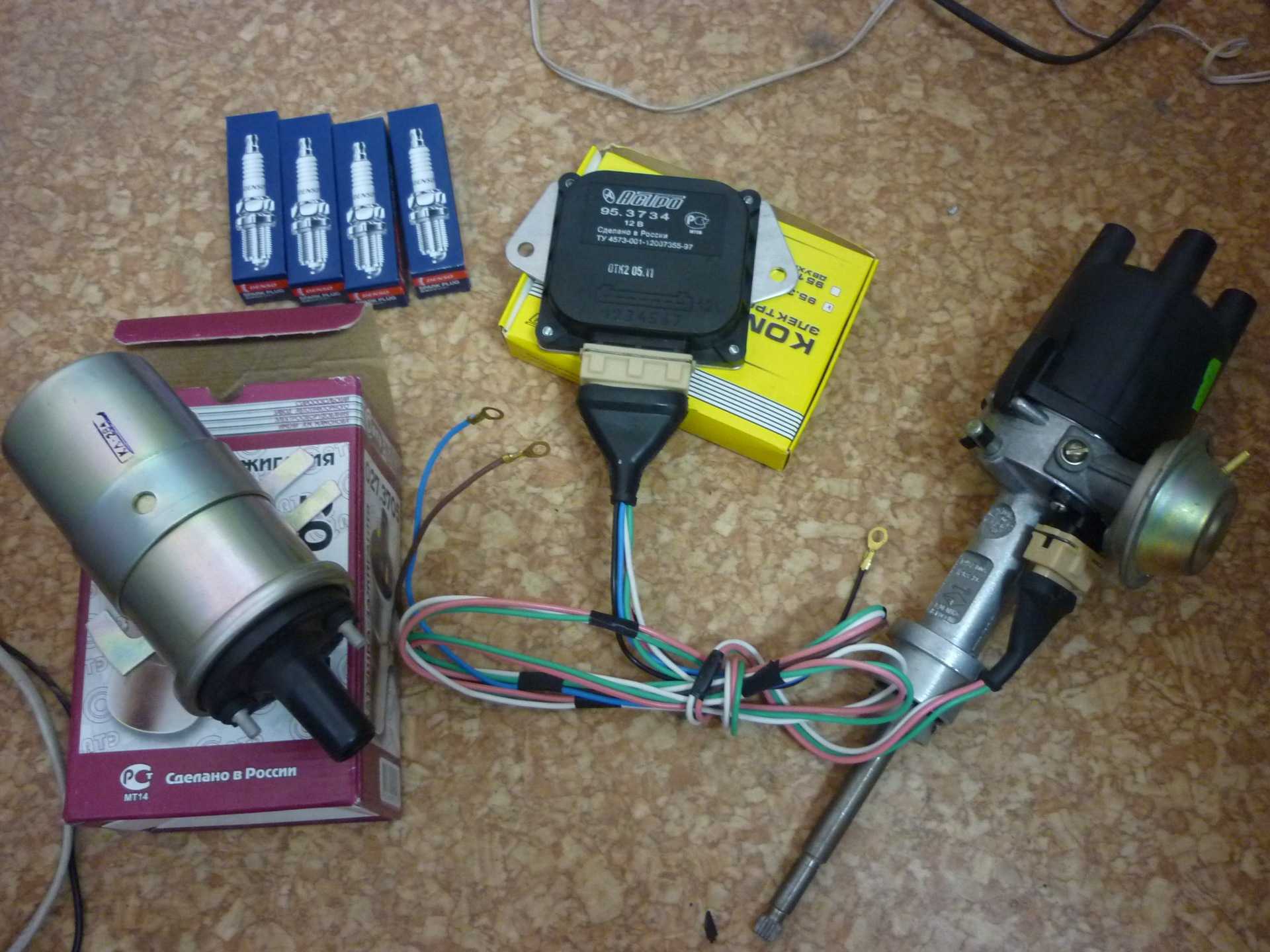

Новый бесконтактный узел в разобранном виде

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

  1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
  2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
  3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Катушка зажигания и прочие элементы электронной системы в разобранном виде

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Виды систем зажигания

С тем, какие функции должна выполнять система зажигания мы уже разобрались, однако стоит знать, что существует несколько видов данной системы, а именно 3:

  1. Контактная – устаревший вид системы, который сейчас довольно редко встречается в автомобилях, характерен в основном для старых отечественных машин. В принцип работы этого вида заложено создание электрических импульсов при помощи контактного распределителя;
  2. Бесконтактная – ее также называют транзисторной, а в основу ее работы положен такой прибор, как коммутатор (электромагнитный генератор электрических импульсов);
  3. Электронная – это наиболее современная и дорогая система, использующаяся в новых автомобилях. Она в корне отличается о первых двух и представлена в виде сложного устройства отвечающего не только за момент зажигания, но и за другие не менее важные функции автомобиля.

Рассмотрим принцип работы и основные отличия данных систем более детально.

Контактная система зажигания

Это самый старый вид системы, который до сих пор довольно часто встречается на дорогах нашей страны, из-за большого количества машин старого образца. Этот тип имеет одно очень яркое преимущество – это надежность. Ввиду своей простоты, контактная система крайне редко выходит из строя или претерпевает какие-либо поломки. Но если такой узел сломается, подчинить его не составит никакого труда, ведь детали очень дешевы, да и сам ремонт не отличается особой дороговизной или сложностью.

Данная система состоит из следующих компонентов: аккумулятора, генератора тока, катушки и замка зажигания, свечей, прерывателя и распределителя тока, а также конденсатора. Работает этот механизм просто, система зажигания получает напряжение от генератора и когда такт сжатия цилиндра подходит к концу, на контактах свечи образуется искра, которая позволяет топливу воспламениться.

Бесконтактный тип системы

В большинстве автомобилей встречающихся на дорогах в наше время, если не брать в расчет современные дорогие иномарки, а сконцентрировать внимание на машинах низкой и средней стоимости (все это условно конечно) отечественного производства, установлена бесконтактная система зажигания (транзисторная). Читать дальше: Восстановление хрома на пластике

Читать дальше: Восстановление хрома на пластике

Данный вид имеет некоторые преимущества над первой:

  1. Вырабатываемая искра имеет гораздо большую мощность, которая получается вследствие повышенного напряжения на вторичной обмотке катушки.
  2. Тут имеет место быть электромагнитный генератор, который позволяет обеспечивать стабильную работу и подачу энергии во все узлы, находящиеся под капотом. Это очень благоприятно сказывается на сохранении и выработке большей тяги в двигателе, при этом экономя топливо.
  3. Простота в техническом обслуживании. Единственное обязательно условие для хорошей и продолжительной работы транзисторного зажигания – это регулярное смазывание вала трамблера. Смазывать этот элемент системы требуется каждый раз, после прохождения десяти тысяч километров.

Но есть тут и один неприятный минус – это довольно проблематичный ремонт. Имеется в виду, что для починки потребуется диагностика неполадок, с наличием специального оборудования, так что самостоятельно не удастся решить все проблемы связанные с поломкой.

Электронный тип системы

Эта система зажигания установлена практически на всех современных автомобилях произведенных Европе, Азии и США. Благодаря ее введению в автостроение водители позабыли о проблемах с окислением контактов и сопутствующие им перебои с зажиганием. Угол опережения с этим типом зажигания регулировать значительно проще, вторичное напряжение стало более стабильным, а топливовоздушная смесь в цилиндрах сгорает практически на 100%. Однако ремонт данной системы в домашних условиях осуществить практически нереально, необходимо обращаться в специализированные салоны с передовым оборудованием.

Обслуживание

Рекомендуется проводить обслуживание стартера каждое второе ТО. Вот какие операции надо осуществлять в этот период:

Проверка стендом

Чтобы грамотно протестировать стартер, его надо вначале подключить к стенду без нагрузки. Время проверки не должно превышать одной минуты. Если величина тока не будет соответствовать нормам, пусковое устройство придётся разбирать.


1 – стартер в сборе; 2 – щиток стартера; 3 – реле включения стартера; 4 – выключатель зажигания; 5 – шпилька стяжная; 6 – крышка со стороны коллектора; 7 – шайба; 8 – пружина щетки; 9 – траверса в сборе; 10 – щеткодержатель; 11, 12 – катушка полюсов в сборе; 13 – коллектор; 14 – якорь; 15 – подшипник; 16 – шайба; 17 – чашка; 18, 19 – пружины; 20 – направляющая втулка с шестерней; 21 – втулка отводки; 22 – диск контактный; 23 – винт полюса; 24 – корпус стартера в сборе; 25 – реле стартера в сборе; 26 – защитный кожух; 27 – прокладка; 28 – рычаг в сборе; 29 – крышка со стороны привода; 30 – вкладыш; 31 – фильц; 32 – заглушка; 33 – контактные болты; 34 – прокладка изоляционная; 35 – контакт гибкий.

Другой способ — испытание в режиме холостого хода. Стартер крепится на стенде, затем подключается к АКБ. Включается электродвигатель максимум на 1 минуту. В процессе теста нужно определить частоту вращения ротора и величину потребляемого напряжения — тахометр в помощь. Значения, полученные в ходе проверки, обязаны соответствовать нормам. В противном случае это укажет на задевание и перекосы вала, а также на аметрию между ротором и полюсами. А вот чрезмерно высокий ток — свидетельство КЗ. Также причиной малой амплитуды вращения стартера Зил-130 может стать слабое соединение клемм в электроцепи или недостаточный прижим щёток.

Руководство по установке момента зажигания на ЗИЛ 130

Установка зажигания осуществляется в следующем порядке:

  1. Сначала необходимо вывернуть свечу из 1-го цилиндра и вставить вместо нее бумажную пробку.
  2. Затем нужно не спеша крутить коленчатый вал до момента, пока поршень 1-го цилиндра не займет ВМТ хода сжатия. Этот момент определяется по пробке, которая с хлопком выскочит из отверстия вывернутой свечи.
  3. Следует добиться совмещения метки на шкиве коленвала с меткой на крышке шестерни распредвала.
  4. Далее нужно установить привод распределителя. Для этого его необходимо опустить в гнездо блока цилиндров двигателя. Нужно совместить отверстия на пластине снизу привода с отверстиями на блоке цилиндров с резьбой. Ось отверстия верхней пластины не должно отклоняться от паза на валу двигателя на угол более 15 градусов в любую из сторон. Паз необходимо сместить к передней части силового агрегата.
  5. Когда привод будет установлен, как положено, его нужно закрепить болтами.
  6. На следующем этапе нужно совместить метку на шкиве и метку, расположенную между 3 и 6 гребенками.
  7. Далее нужно совместить с помощью регулировочных винтов указательную стрелку на верхней пластине октан-корректора с положением «0» на нижней пластине. Это положение необходимо зафиксировать с помощью гаек.
  8. Теперь следует расположить распределитель-прерыватель в приводе в такое положение, чтобы вакуум-регулятор был расположен в верхней части. Определить нахождение провода первого цилиндра, расположенного на крышке прерывателя-распределителя, можно по положению бегунка.
  9. Устанавливается момент зажигания путем поворота прерывателя за корпус, пока не разомкнуться контакты и не загорится контрольная лампочка на 12 В, которую нужно присоединить к массе корпуса и выводу распределителя с низким напряжением. Таким образом, нужно поймать момент подачи искры на 1-й цилиндр. Это положение прерывателя-распределителя нужно зафиксировать.
  10. Затем следует установить крышку трамблера, а затем последовательно присоединить высоковольтные провода к цилиндрам. Сначала присоединяется провод к 1-му цилиндру. Оставшиеся провода присоединяются в том порядке, в каком работают цилиндры (1-5-4-2-6-3-7-8).
  11. Затем подключается центральный провод на катушку.

Диагностика неисправностей распределителя зажигания

Внутри распределителя могут случаться небольшие неисправности, которые могут уменьшить мощность и экономичность двигателя. Наиболее частой причиной неисправностей, на которую, тем не менее, не обращают внимания, является неустойчивый момент зажигания из-за износа подшипников вала распределителя. В распределителе с контактным прерывателем избыточный зазор в подшипниках может привести к колебаниям кулачка прерывателя, что вызывает неравномерную искру и изменения угла замкнутого состояния контактов. Это не только изменяет момент зажигания, но также серьезно изменяет интенсивность искры на высоких оборотах двигателя и часто приводит к пропускам зажигания.

Большинство распределителей используют бронзовые втулки, и износ может быть проблемой, когда они получают недостаточное количество смазки, или если используются контакты с мощной пружиной, так как блок (блоки) трения подвергаются значительным боковым нагрузкам со стороны вала распределителя. Проверить подшипники на избыточный износ легко: снимите крышку и ротор распределителя, плотно захватите вал и попытайтесь пошатать его вперед назад. Прикладывайте усилие в разных направлениях, т. к. втулки могут изнашиваться неравномерно. Если имеется заметное смещение, то втулки следует заменить. При оптимальной работе в распределителе с контактным прерывателем зазор между валом и подшипником должен быть не более 0,05 мм. Зазор в подшипнике не так критичен в бесконтактном распределителе, т. к. небольшие изменения расстояния между ротором с выступом и датчиком сильного влияния не оказывают. Все же даже в таких распределителях зазор не должен превышать 0,13мм.

Центробежный и вакуумный регуляторы опережения зажигания в распределителе играют важную роль в оптимизации работы и экономичности двигателя. Как и все механические системы, эти узлы подвержены износу и выходу из строя деталей, и их нужно тщательно проверять.

Вакуумный регулятор можно легко проверить, просто подав воздух к диафрагме с помощью ручного вакуумного насоса. При этом надо смотреть внутрь распределителя, чтобы проверить поворачивается ли пластина прерывателя, когда уровень вакуума достигает примерно 175 мм рт. ст. Продолжайте увеличение вакуума до 250 мм рт. ст. и более и убедитесь, что нет утечек вакуума в течение нескольких секунд. Если обнаружена даже малая утечка вакуума, проверьте, что эта утечка имеет место в вакуумной камере, а не в ручном вакуумном насосе, пережав резиновый вакуумный шланг и наблюдая за пластиной прерывателя. Если она возвращается в прежнее положение, то камеру нужно заменить.

Центробежный регулятор обычно относится к одному из двух типов. Одна конструкция, используемая на многих автомобилях «Дженерал моторе»,

I-Service

Двигатель — это сердце машины, ее мощность и звук. При незначительных неполадках можно справиться и самостоятельно. Но если возникла серьезная проблема или не хочется всем этим заниматься, без помощи специалистов не обойтись. В нашем сервисе мы окажем любую помощь вашему «железному другу». У нас работают специалисты высшего уровня, мы предоставляем только надежные детали от проверенных поставщиков: оригинальные и аналоги.

Все цены представлены на сайте и не меняются. Работы проводим быстро, качественно и недорого. На все виды услуг предоставляется гарантия. К нам обращаются снова и приводят друзей.

Описание системы и схема зажигания зил 130, диагностика сз и установка по схеме

ПРОВЕРКА И РЕГУЛИРОВКА ПРИБОРОВ КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131

Для обеспечения безотказной работы системы зажигания, повышения долговечности и снижения трудоемкости при техническом обслуживании приборов применена контактно-транзисторная система зажигания, которая с 1967 г. применяется на некоторых выпускаемых автомобилях ЗИЛ-130 и ЗИЛ-131 А. С 1968 г. все указанные автомобили, выпускаемые заводом, комплектуются приборами контактно-транзисторной системы зажигания.

Схема подключения приборов в общую схему системы зажигания автомобиля ЗИЛ-130 и ЭИЛ-131А показана на рис. 25.

Прерыватель-распределитель 2 (Р4-Д) по конструкции такой же, как и Р4-В, но он не имеет конденсатора. Катушка 8 зажигания Б114 имеет только два клеммных вывода низкого напряжения и один высокого напряжения. Добавочное сопротивление 4 (СЭ107) отделено от катушки зажигания, оно имеет два последовательно включенных сопротивления. Транзисторный коммутатор 7 ТКЮ2 является главным электрическим прибором, который разгружает контакты прерывателя от электрической перегрузки и увеличивает их долговечность, а также облегчает пуск двигателя в холодное время года. В новой контактно-транзисторной системе зажигания контакты прерывателя нагружены только током управления транзистора (до 0,8 а), а не полным током первичной цепи катушки зажигания (до 7 а), благодаря чему они почти не подгорают и не подвергаются эрозии и поэтому длительное время не нуждаются в зачистке. В то же время из-за малого тока, разрываемого контактами и не могущего пробить пленку масла и ее окись, следует особенно тщательно следить за чистотой контактов. При замасливании контактов необходимо их промывать чистым бензином (при ТО-2)

Если автомобиль эксплуатировали длительное время и на контактах прерывателя образовался слой окиси, то их нужно осторожно прочистить абразивной пластинкой или мелкой стеклянной шкуркой зернистостью 100, не допуская при этом съема металла, так как это сокращает срок службы контактов

Зазор в контактах прерывателя Р4-Д рекомендуется проверять не реже чем через 10 тыс. км пробега автомобиля. Beличина зазора между контактами прерывателя должна быть 0,3—0,4 мм. При этом зазор между электродами свечей зажигания остается таким же, как при обычной системе зажигания, т. е. 0,85—1,0 мм.

При проверке работоспособности схемы (ом. рис. 25) приборы контактно-транзисторной системы зажигания должны быть подключены к аккумуляторной батарее 1, стартеру 6 и включателю 5 так, как показано на схеме. Затем следует разомкнуть контакты прерывателя, включить зажигание и проверить напряжение в схеме. При исправной схеме и нормально работающих приборах напряжение должно иметь следующие пределы, в:

На клемме Б. 12,0—12,2

» » катушки зажигания . 7—8

» » Р транзисторного коммутатора. 3—4

Провода вольтметра следует присоединять так: один конец к клемме, другой к массе.

Если схема с приборами исправна, а на клемме Р коммутатора при разомкнутых контактах прерывателя нет напряжения, то это будет показывать, что коммутатор неисправен и его следует заменить.

В том случае, когда нет запасного коммутатора, транзисторную систему зажигания можно перевести на нетранзисторную, заменив катушку зажигания Б114 на Б13 со своим добавочным сопротивлением, и установив на прерыватель конденсатор, или заменив прерыватель-распределитель Р4-Д на Р4-В.

Работоспособность системы зажигания и ее приборов можно также проверить по наличию искры в зазоре между массой двигателя и высоковольтным проводом, соединенным с высоковольтным ВЫВОДО.М катушки зажигания. При исправной системе зажигания искра должна пробивать воздушный зазор величиной 3—10 мм.

При проверке работоспособности схемы и приборов, а также в процессе их эксплуатации не рекомендуется менять местами провода, идущие к клеммам катушки зажигания Б114, коммутатора ТК102 и добавочного сопротивления СЭ107, так как этим можно вызвать необратимое повреждение транзисторного коммутатора.

Рис. 25. Схема контактно-транзисторной системы зажигания: В К, Б, К — клеммы катушки зажигания и добавочного сопротивления; AM — центральная клемма; С Г — клемма стартера; КЗ — клемма провода, отключающего добавочно! сопротивление катушки зажигания во время пуска двигателя; Р — выводная клемме провода, идущего от транзисторного коммутатора к прерывателю распределителя

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

  1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
  2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
  3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
  4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Общее устройство грузовика

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

  • сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
  • в центре фланец ведущего вала раздатки;
  • внизу справа фланец привода переднего ведущего моста зил-131;
  • внизу слева пневматическая камера включения переднего привода;
  • справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

  • вверху слева видны штоки управления включения прямой и пониженной скорости;
  • вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
  • внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
  • слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Выбор среди аналогов

Оригинальное устройство стоит порядка 10 тыс. рублей. Маркируется деталь артикулом СТ230К4-3708000. Встречаются и подделки, поэтому надо внимательно осматривать корпус стартера на наличие посторонних надписей, повреждений, несоответствий.

За гораздо меньшую сумму денег можно приобрести аналоги. Они не сильно отличаются по техническим характеристикам. Например, Pekar 230K43708000 можно купить за 7 тыс. рублей. Но выбор заменителей не так широк, как хотелось бы. Зил-130 модель устаревшая, этим данный факт и объясняется. Есть также вариант приобретения работоспособного б/у изделия.

Источник

Выявление проблем и поломок данной системы

Итак, система зажигания в автомобиле ЗИЛ 130, как и любой механизм, пусть даже на такой грозной, и казалось бы, вечной машине, может ломаться. Но для того, чтобы понять, что именно вышло из строя и как это починить, необходимо знать какие бывают неисправности, об этом и поговорим.

Основными и самыми простейшими признаками того, что с системой зажигания что-то не так, являются следующие:

  • Двигатель запускается с трудом или не с первого раза. Столкнувшийся с данной проблемой сразу определит ее, ведь машина будет тяжело заводиться, а также издавать характерные звуки при повороте ключа зажигания.
  • Потеря оборотов при работе двигателя на холостом ходу. Тут стоит присматриваться к датчикам на панели, если обороты плавают с разбегом более чем в 500 об/м, стоит срочно бить тревогу.
  • Снижение динамики и просадка в мощности двигателя. Этот фактор определяется при разгоне, бывалый водитель сразу заметить, когда его машина станет хуже разгоняться.
  • Увеличившийся расход топлива. Чтобы обнаружить этот признак, следует знать сколько горючего потребляет ваша машина в разных скоростных режимах и следить за тем, как часто вы стали посещать заправки.

Если вы заметили хотя бы один из перечисленных выше пунктов, стоит заглянуть под капот и проверить, в порядке ли система зажигания вашего ЗИЛ 130, а для этого стоит знать куда смотреть, что делать и каких правил безопасности придерживаться.

Проверка прохождения тока

Первым шагом будет осуществляться проверка выработки искры в свечах вашего ЗИЛ 130, так как возможно, разряд банально не доходит до нужного места. Самым простым решением для этого будет подключение новой свечи к проводу высокого напряжения и попытка завести двигатель. Для этого вам понадобится помощник, ведь вы должны визуально определить, образуется ли разряд на контактах свечи. Если электрический заряд не пришел, проверьте все соединения и стыки проводов на наличие коррозийных образований, излишков влаги и посадку контактов, ведь именно такие мелочи чаще всего становятся причиной поломки.

Если же проверка не дала никаких результатов, или после очищения поврежденных мест проблема не исчезла, необходимо отслеживать образование искры в обратном порядке. Для этого ей нужно пройти обратный путь от свечи, по проводу высокого напряжения к контакту распределителя, далее к катушке зажигания и прийти к блоку управления, однако это лучше проделывать со знанием дела и соответствующим диагностическим оборудованием.

Проверьте также наличие искрообразования на свечах во всех цилиндрах, ведь если искра отсутствует только на одной свече, проблема, скорее всего, кроется на промежутке между соответствующей свечой и распределителем. Если же ток не приходит во все цилиндры, то неполадки, скорее всего, именно в блоке управления или его выходах.

Проверка момента зажигания

Слишком раннее, или наоборот позднее зажигание, также может быть причиной неисправности системы. Ведь если искра образуется слишком рано, топливовоздушная смесь еще не успеет прийти в систему, если поздно, то процесс горения также будет затруднен по известным причинам.

Чтобы проверить этот момент вам потребуется две вещи, это: лампа-стробоскоп и тестер. Далее проверка осуществляется просто посредством схемы и установки привода вакуумного регулятора и наблюдением за смещением показателей на перечисленных выше приборах.

Таким же образом можно отрегулировать процесс момента зажигания в более позднюю или раннюю стороны, осуществляя настройки на пониженных или повышенных оборотах двигателя, однако это лучше доверить специалистам, разбирающимся в заводских показателях вашей машины и знающим свое дело.

Регулировка стартера

Модель ЗИЛ 130 комплектуется стартерным механизмом СТ130, оснащенным электромагнитным реле для обеспечения сцепления его шестерни с зубчатым венцом маховика мотора. Регулировать работу стартера требуется не только при появлении проблем с его работой: это обязательная процедура, проводящаяся в рамках второго планового ТО.

Перед тем как отрегулировать зажигание на автомобиле ЗИЛ, важно проверить исправность стартера и то, как работает электроцепь между ним и аккумулятором. Если диагностика выявляет окисление контактов, загрязнение клемм или другие дефекты, это говорит о снижении напряжения и уменьшении мощности стартерного механизма

В результате с запуском двигателя начинаются проблемы, усилия не хватает для того, чтобы завести силовой агрегат.

Поверхность коллекторного элемента не должна иметь дефектов, следов подгорания, щетки не должно заклинивать. Оптимальное давление пружин составляет 800-1300 Г, показатель проверяют при помощи динамометра. Если коллектор загрязнен, поверхность протирают тряпкой, пропитанной бензином. Мелкие дефекты устраняют стеклянной шкуркой с мелкозернистой структурой

При диагностике щеток важно определить степень износа: если она более 50%, детали меняют. Шестерня стартерного привода должна двигаться вдоль вала якоря свободно

Регулировку стартера выполняют следующим образом:

После выполнения всех работ стартер устанавливают и проводят проверку на исправность.
