Отличие рабочего цикла дизельного двигателя от карбюраторного

Сравнение дизельных и карбюраторных двигателей внутреннего сгорания

С точки зрения экономических показателей дизельные двига­тели значительно экономичнее карбюраторных благодаря следу­ющим факторам.

На единицу произведенной работы расходуется в среднем на 20. 25 % (по массе) меньше топлива, что объясняется более качественным смесеобразованием и полным сгоранием рабочей смеси.

2. Дизельные двигатели работают на более дешевом топливе, которое менее опасно в пожарном отношении.

Дизельные двигатели имеют недостатки.

  • Вследствие более высокого давления газов в цилиндре не­ которые детали должны иметь повышенную прочность, что при­ водит к увеличению размеров и массы двигателя.
  • Из-за плохой испаряемости дизельного топлива пуск двига­ теля затруднен, особенно в зимнее время.

Хорошие экономические показатели дизельных двигателей обеспечили им широкое применение в тракторах и автомобилях большой грузоподъемности.

Большинство используемых в сельском хозяйстве двигате­лей четырехтактные, потому что двухтактные двигатели менее экономичны из-за того, что цилиндр хуже очищается от продуктов сгорания. Особенно неэкономичны двухтактные карбюраторные двигатели, в которых цилиндры продувают горючей смесью.

Секреты эксплуатации дизельного мотора

Приведенные выше советы в равной степени можно отнести как к бензиновым, так и дизельным моторам. Но некоторые особенности все-таки имеются.

К примеру, дизельные автомобили требуют большего внимания от автолюбителей (особенно в зимний период).

При эксплуатации «дизеля» зимой учтите несколько простых советов.

Опасность заводки с буксира

Не заводите автомобиль с буксира, ведь это может стать причиной поломки двигателя.

К примеру, если в баке залита летняя солярка, а на улице минусовая температура, то запуск мотора вряд ли будет успешен.

Дизельное топливо уже при пяти градусах мороза превращается в кристаллы, а само топливо теряет свое главное свойство — текучесть.

В дизельных двигателях роль смазки выполняет топливо, а если полноценной смазки нет, то узлы работают на «сухую». Итог — серьезные поломки.

Поэтому следите за правильной плотностью дизельного топлива.

Аккумуляторы

Обратите внимание на источник питания. Дизельные моторы из-за большей степени сжатия нуждаются в мощном аккумуляторе

Вот почему для дизелей рекомендуются АКБ с пусковым током не менее 320 А.

Кроме этого, источник питания, прослуживший больше 3-х лет лучше заменить. При этом выкидывать его также не стоит — отдайте (продайте) АКБ владельцу машины с бензиновым мотором.

Особое внимание уделяйте состоянию клемм на стартере и аккумуляторе — их необходимо зачищать. При снижении температуры емкость АКБ уменьшается, поэтому дополнительное сопротивление только ухудшит положение

При снижении температуры емкость АКБ уменьшается, поэтому дополнительное сопротивление только ухудшит положение.

Идеальный вариант — смазать клеммы специальным пластичным составом, который защитит металл от появления налета и соли на зимних дорогах.

А лучше научиться подбирать аккумулятор по марке автомобиля.

Следите за выхлопом

Если летом при работе дизельного мотора был заметен явный дымок, то проверьте угол опережения на впрыск топлива.

При отсутствии навыков регулировки лучше не рисковать и обратиться к профессионалам.

Или узнайте, что делать если появился дым из выхлопной трубы.

Снимайте лишнее

Специальную сетку с заборника (она установлена в топливном баке) лучше убрать. Практика показала, что именно эта сетка — главная причина появления пробок и проблем с пуском мотора.

Вот эта сетка перестала полностью пропускать топливо.

Правильно выбирайте масло

Автомобили с пробегом более 100 тысяч километров часто «болеют» снижением компрессии.

Причина — чрезмерный износ гильзы цилиндров и поршневых колец. Вот почему при снижении температуры ниже 25 градусов Цельсия лучше отдавать предпочтение маслу со сниженной степенью вязкости.

Поэтому нужно уметь отличать качественные масла от подделки.

Проверяйте свечи накаливания

Для дизельного мотора сложности начинаются уже с 5 градусов тепла и ниже. До этого мотор еще можно завести без работающих свечей накаливания.

При большем похолодании уже одной неисправной свечи достаточно для неуспешного пуска.

Чтобы избежать проблем в холода, проводите диагностику свечей накаливания еще до зимы. Если это необходимо, производите замену.

Работа многоцилиндровых двигателей

Коленчатый вал одноцилиндрового двигателя вращается не­равномерно: ускоренно — во время такта расширения и замед­ленно — в других тактах. При сгорании заряда горючей смеси, необходимого для получения нужной мощности, на детали кри-вошипно-шатунного механизма действует ударная нагрузка, что увеличивает их износ и вызывает колебания всего двигателя.

При движении поршня, шатуна и коленчатого вала возникают значительные силы инерции, которые достаточно сложно урав­новесить. Кроме того, для такого двигателя характерна плохая приемистость, т. е. способность быстро увеличивать частоту вра­щения коленчатого вала при увеличении количества сгораемого топлива.

Чтобы устранить недостатки одноцилиндровых двигателей, на тракторах и автомобилях устанавливают многоцилиндровые дви­гатели, т. е. такие, у которых несколько одноцилиндровых двига­телей объединены в один. Коленчатый вал этих двигателей вра­щается более равномерно.

Расположение цилиндров таких двигателей может быть одно-или двухрядным. Цилиндры большинства однорядных двигате­лей размещают вертикально, двухрядных — под углом друг к дру­гу. Двухрядные двигатели (рис. 2.5) могут быть У-образные (угол между цилиндрами меньше 180°) и оппозитные (угол между ци­линдрами равен 180°).

Отечественные двигатели имеют различное число цилинд­ров—от 2 до 12. В многоцилиндровых двигателях такты расши­рения осуществляются в определенной последовательности, в соответствии с порядком работы, который зависит от расположе­ния цилиндров, взаимного положения кривошипов коленчатого вала и последовательности открытия и закрытия клапанов меха­низма газораспределения.

Рассмотрим работу многоцилиндровых двигателей на примере четырехцилиндрового однорядного двигателя (рис. 2.6).

Этот двигатель можно представить как соединенные вместе четыре одноцилиндровых двигателя с одним общим коленчатым валом, кривошипы (колена) которого расположены в одной плоскости. Два крайних колена направлены в одну сторону, а два средних —в противоположную (под углом 180°). В этом случае

Эксплуатационные особенности

Дизельные двигатели более долговечны, они отличаются своей надежностью от бензиновых собратьев. Это объясняется конструкцией блока цилиндров и продуманностью топливной системы. Их детали, такие как коленчатый вал, головка, цилиндры, форсунки выполнены из прочных материалов, которые исключают быстрый износ. А также от выхода из строя их спасает дизтопливо, которое выполняется две функции: служит горючим и смазкой. Но здесь, надо учесть, что на это будет влиять ее качество, а, как известно отечественное дизтопливо включает в себе различные примеси. Они могут стать причиной сокращения жизнедеятельности дизельного мотора, хотя его показатель даже при этом нюансе будет выше, чем у бензиновых аналогов. Последние реагируют на качество топлива менее чувствительно, поэтому выдерживают примеси и другие включения, которые встречаются в бензине низкого качества.

Дизельные двигатели плохо реагируют на низкие температуры, для их нормальной работы надо предусмотреть специальные зимнее топливо или установить современные системы отопления. Также в большинстве дизельных двигателей устанавливаются свечи накаливания для облегчения пуска мотора в холодное время, ведь дизтопливо неохотно испаряется при невысоких температурах воздуха. Они представляют собой обычный нагревательный резистор. В основном свечи устанавливаются в цилиндры двигателя, после поворота ключа в замке зажигании они включаются и в момент поступления топлива в камеру сгорания нагревают его до температуры при которой оно начинает испаряться. После запуска двигателя свечи работают до нескольких минут для уменьшения вредных выбросов и стабилизации процесса горения на холодном двигателе.

Еще одним вариантом может быть присадка – антигель. Ее заливают в топливо при каждой заправке, и она не дает ему сворачиваться. Бензиновые двигатели в этом не нуждаются. Зато дизельные моторы совершенно не реагируют на воду. Электричество в них используется только для запуска мотора. Поэтому их часто устанавливают на военную технику и внедорожники.

Сравнение преимуществ и недостатков

Рассмотрим главные положительные стороны, отмечаемые многими автолюбителями, в эксплуатации дизельных моторов:

  • Сравнительно высокий КПД, и гораздо более ощутимая экономичность;
  • Оптимальный показатель мощности на различных оборотах;
  • Стоимость дизельного топлива немного ниже бензина;
  • Расход масла меньше;
  • Вместо масла может использоваться сама соляра;
  • Агрегат не боится проникновения жидкости, поскольку нет необходимости в использовании системы зажигания.

Перечислим недостатки дизельных агрегатов:

  • Сравнительно низкая мощность;
  • Дизельные моторы очень тяжелые;
  • Топливная система плохо работает с соляркой, качество которой оставляет желать лучшего;
  • Необходимость учащенного проведения техосмотров;
  • Для того чтобы обеспечить запуск устройства, требуется аккумулятор достаточно большой емкости;
  • Недостаточная морозостойкость;
  • Высокая шумность и возникновение вибраций во время работы;
  • Мотор плохо переносит высокоскоростной эксплуатационный режим.

Положительные стороны использования бензиновых моторов:

  • Устойчивость к низким температурным воздействиям;
  • Легкость в обслуживании и сравнительно доступная стоимость;
  • Достаточно высокие характеристики мощности;
  • Бензиновые моторы работают намного тише;
  • Эти агрегаты не настолько чувствительны к качеству заправляемого топлива;
  • Высокие обороты не страшны этим моторам. Эксплуатация при сравнительно больших нагрузках не вызывает особых сложностей.

К недостаткам бензиновых двигателей можно отнести такие эксплуатационные особенности:

  • В процессе эксплуатации сжигается больше топлива;
  • Компоненты мотора изнашиваются намного быстрее;
  • Расход масла немного выше, по сравнению с дизельными агрегатами;
  • Достаточно высокого тягового усиления можно добиться на определенных оборотах.

Отличия бензинового двигателя от дизельного

Факторы влияющие на продолжительность первой фазы сгорания

  1. Воспламеняемость топлива, которая оценивается цетановым числом. Чем выше цетановое число, тем лучше воспламеняемость.
  2. Давление и температура воздушного заряда в начале впрыска топлива. При увеличении давления и температуры период задержки воспламенения сокращается.

  3. Тип камеры сгорания, который оказывает влияние на задержку воспламенения, гак как в зависимости от типа камеры по разному будет проходить распространение топлива по объему воздушного заряда и в пристеночной зоне. Кроме того температура стенок камеры сгорания также будет зависеть от ее типа.
  4. Интенсивность направленного движения заряда в камере. Увеличение интенсивности движения заряда несколько сокращает период задержки воспламенения. На рисунке показаны способы создания вихревого движения заряда в цилиндре при впуске.
  5. Тип распылителя форсунки. Форсунка закрытого типа сокращает период задержки воспламенения. Разделенные камеры сгорания имеют основную и вспомогательную полости, соединенные горловиной. В настоящее время применяют в основном вихревые камеры сгорания и предкамеры, где ось соединительной горловины направлена по касательной к внутренней поверхности камеры сгорания. Разделенные камеры сгорания обеспечивают более полное сгорание топлива и менее жесткую работу за счет сокращения времени задержки воспламенения.
  6. Нагрузка. С ростом нагрузки увеличивается давление и температура цикла, что приводит к повышению теплового режима двигателя, а это к свою очередь вызывает сокращение времени задержки воспламенения.
  7. Частота вращения коленчатого вала. Увеличение частоты вращения коленчатого вала приводит к улучшению распыления, увеличению давления и температуры конца сжатия, что способствует сокращению первой фазы горения, особенно в дизелях с разделенными камерами сгорания. Продолжительность первой фазы горения при этом растет.

Вторая фаза горения (02) — самовоспламенение и быстрое горение начинается с момента воспламенения (см. рис. точка 2) и заканчивается в момент достижения максимального давления в цилиндре (точка 3). В первую очередь сгорают однородные слои смеси топлива и воздуха хорошо перемешанные между собой. При этом пламя распространяется очень быстро, соответственно быстро растет давление, в определенных случаях с образованием ударной волны, распространяющейся со скоростью звука. Но в отличие от карбюраторных двигателей в дизелях эти волны не переходят в детонационные, так как структура смеси по всему объему камеры сгорания неравномерна. Это позволяет получать более высокую степень сжатия.

После того, как сгорит хорошо подготовленная к воспламенению топливовоздушная смесь, горение продолжается в зонах, где структура смеси более неравномерна. Здесь на индикаторной диаграмме наблюдается некоторый спад роста давления.

В течение второй фазы выделяется 30—45 % всей теплоты. Температура рабочего тела возрастает до 1600—1800 К. Максимальное давление может достичь 6—9 МПа, а при наддуве превысить 10 МПа. Продолжительность второй фазы 0,8—1,5 мс, что соответствует 10—20° поворота коленчатого вала.

Принцип работы двигателя

Во всех ДВС, какой бы конструкции они ни были, используется один и тот же принцип работы. Это преобразование энергии теплового расширения при сгорании топлива сначала в прямолинейное, а затем во вращательное движение.

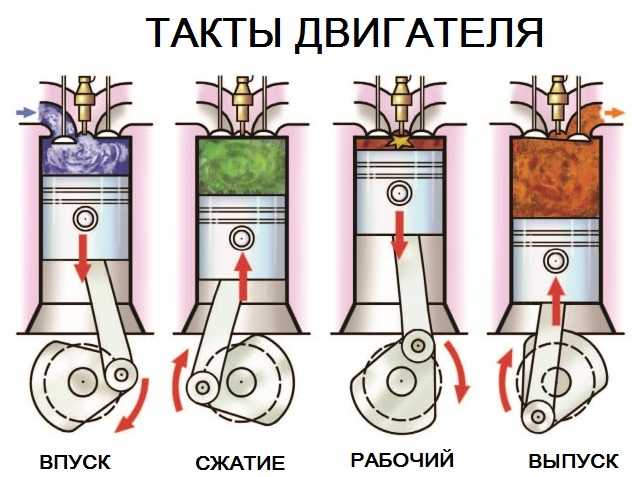

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

Watch this video on YouTube

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.


Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.


Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Запуск мотора в зимний период

А вот с запуском мотора в зимнее время года существуют проблемы, поскольку холодный, иногда ледяной, воздух охлаждает детали и смазки. Именно потому, что масло становится густым, пуск двигателя совершается достаточно тяжело. Связано это с тем, что стартеру приходится с усилием проворачивать коленчатый вал.

Еще один немаловажный фактор — заряженность и состояние аккумуляторной батареи, поскольку зимой стартер при пуске вытягивает из него все мощность. Поэтому, если на транспортном средстве стоит плохой АКБ — зачастую такие машины не заводятся, поскольку батарея разряжается раньше, чем стартеру удается сделать проворот коленчатого вала. Итак, рассмотрим разные варианты пуска силового агрегата для разных типов транспортных средств.

Карбюраторный мотор

Запуск карбюраторного двигателя в зимнее время проводится достаточно просто. Многие автолюбители, которые имели автомобиль с таким типом мотора, знают, как совершается процесс. Итак, рассмотрим последовательность действий, чтобы совершить запуск двигателя автомобиля в зимнее время с карбюраторным силовым агрегатом:

  • Вставляем ключ в замок зажигание.
  • Вытягиваем на себя рычаг подсоса (необходимо, чтобы закрыть подачу холодного воздуха в камеру сгорания).
  • Несколько раз нажимаем на педаль акселератора (чтобы накачать топливо в камеру сгорания).
  • Выжимаем сцепление (чтобы облегчить пуск и работу коленчатого вала на первых минутах).
  • Поворачиваем ключ и пробуем завести двигатель.

Дизель

Пожалуй, самым тяжелым пуском мотора является запуск дизельного силового агрегата. Особенно затруднительный пуск наблюдается, когда температура воздуха снижается до −12 градусов Цельсия и ниже. Так, двигатель уже практически невозможно завести без дополнительных компонентов и действий, если температура снизиться до −16…-18 градусов Цельсия. Что же стоит предпринять, чтобы совершить запуск дизеля в зимнее время года.

Первый вариант — это установка предподогревателя двигателя, который наши люди увидели в «девяностые» с приходом в страну дизельных Мерседесов и БМВ. На данный момент существует большой ассортимент таких товаров, которые зачастую ставят на микроавтобусы.

Самый известный вариант — Webasto. Он может подогревать масло. Также, для дизельного мотора необходимо устанавливать тэн подогрева дизельного топлива, поскольку солярка кристаллизируется уже при −15 градусах Цельсия.

Второй вариант, который довольно был распространенный для старых дизелей — разжигание костра под топливным баком и картером двигателя. Этот метод является не безопасным, поскольку одна искра может привести к необратимым и катастрофическим последствиям.

Запуск мотора дизеля достаточно простой — ключ зажигания поворачивается в положение 2. Затем, после накачки топливом высокого давления горючего пробуем завести. В случае, если дизельное топливо все-таки кристаллизировалось, то стоит найти способ разогреть его, в противном случае силовой агрегат запустить не удастся.

Инжектор

Пуск инжекторного силового агрегата — самый простой вариант со всех типов силовых агрегатов. Водителя практически ничего не нужно делать, только следовать инструкциям. Что же необходимо сделать, чтобы завести инжектор, даже в самый большой мороз:

  • Поворачиваем ключ зажигания в положение 2. Слушаем, работает ли бензонасос. Он должен накачать топливо в камеры сгорания.
  • Выключаем зажигание полностью и теперь можно попробовать завести силовой агрегат.

Если процедуру не удалось провести с первого раза, стоит повторить ее несколько раз, но как показывает практика, пуск инжекторного движка происходит с первого раза. Если мотор, так и не удалось запустить, то стоит задуматься — а нет ли проблем у автомобиля?

Например, причиной могут послужить — АКБ, датчики, подача топлива или отсутствие искры. Прежде чем, совершать повторные попытки совершить старт мотора, рекомендуется устранить существующие проблемы.

Конструкция

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения.
Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

  • неэффективную продувку цилиндров;
  • повышенный расход масла при активном использовании;
  • залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Особенности бензина, солярки и дизеля

Солярка и бензин являются двумя основными видами топлива, используемыми в автомобилях сегодня. Они похожи, но есть различия в добыче, сжигании, чтобы заставить автомобили двигаться, и эффективность.

Положительным свойством бензина – хорошая испаряемость, антидетонационная стойкость, теплота сгорания. Бензин замерзнет при t 70 – 74.

Дизельное топливо имеет ряд положительных моментов:

  1. Более энергетически плотное, чем бензиновое.
  2. В разы дешевле бензинового.
  3. Для больших машин предпочтительнее, обеспечивает большую мощность.
  4. Дизельные двигатели имеют больший коэффициент полезного действия, чем бензиновые того же рабочего объема. При сгорании, выделяется меньше окиси углерода СО, чем при сгорании того же количества бензина.

Конструкция камеры сгорания

Чтобы избежать наступления детонации и преждевременного воспламенения, конструкторам приходится тщательно продумывать расположение клапанов и свечей зажигания. Малые двигатели жестко привязаны к тарельчатому клапану. Это вместе с ограничениями по пространству и наличием высоких степеней сжатия дарит конструктору интересные проблемы.

Камера сгорания должна быть разработана с учетом следующих факторов:

  • степень сжатия должна быть 9:1 для обычного двигателя, 11:1 или 12:1 для двигателя более высокого качества;
  • свеча (свечи) должны быть помещены так, чтобы минимизировать длину пути пламени. Они не должны быть в карманах или как-то иначе закрыты, так как это уменьшает эффективное охлаждение, а также увеличивает тенденцию к циклическим изменениям параметров работы цилиндра.

Эксперименты свидетельствуют о значительном изменении давления в течение последующих тактов расширения. Эти изменения зависят от качества смеси в процессе работы двигателя. Снижение нагрузки и низкие степени сжатия также ухудшают условия протекания процесса. В то время как величина и положение точки максимального давления меняется, среднее эффективное давление и мощность двигателя в значительной степени остаются неизменными.

Рабочий цикл четырехтактного карбюраторного двигателя

Чтобы заставить вращаться ведущие колеса автомобиля двигатель должен пройти так называемый рабочий цикл. Двигатель автомобиля совершает этот цикл за четыре такта (схема представлена на рисунке 1.4):

  • впуск горючей смеси,
  • сжатие рабочей смеси,
  • рабочий ход,
  • выпуск отработавших газов.


Рис. 1.4 Рабочий цикл четырехтактного карбюраторного двигателя:

Первый такт – впуск горючей смеси (рис. 1.4а). Клапан открывается, горючая смесь заполняет цилиндр, смешивается с остатками газов и превращается в рабочую смесь.

Второй такт — сжатие рабочей смеси (рис. 1.4б). Клапаны закрыты, следовательно, рабочая смесь сжимается, температура газов повышается. Если оценить это в цифрах, то мы получим следующие величины: давлении в цилиндре составит 9-10 кг/см 2 , температура газов – 400 о С.

Третий такт — рабочий ход (рис. 1.4в). На этом этапе сгорает рабочая смесь, в результате происходит выделение энергии, которая превращается в механическую работу. Расширяющиеся газы создают давление на поршень, далее через шатун и кривошип на коленчатый вал. Под силой давления коленчатый вал и ведущие колеса автомобиля начинают вращаться.

Четвертый такт — выпуск отработавших газов (рис. 1.4г). Поршень совершает движение от ВМТ к НМТ, при этом открывается выпускной клапан, и отработанные газы выходят из цилиндра.

Мы рассмотрели четыре такта работы двигателя. Только в ходе третьего такта (рабочего хода) совершается полезная механическая работа. А первый, второй и четвертый – это подготовительные процессы. Этим процессам способствует кинестетическая энергия маховика (рисунок 1.5), который вращается по инерции.


Рис. 1.5 Коленчатый вал двигателя с маховиком:

Металлический диск, закрепленный на коленчатом валу, и называется маховик. Во время третьего такта, коленчатый вал, раскрученный поршнем через шатун и кривошип, передает запас инерции маховику. В свою очередь, под действием энергии, отдаваемой маховиком, поршень движется вверх (выпуск и сжатие) и вниз (впуск). Т.е. подготовительные такты в обратном порядке осуществляются только за счет запасов инерции в массе маховика через коленчатый вал, шатун и поршень.

Теперь перейдем к рассмотрению дизельных двигателей.

Выводы

  1. Оба топлива происходят из нефти, но имеют разные методы очистки для использования. Неэтилированный октан в целом рафинирован, чем соляра. Он состоит из молекул углерода, они варьируются по размеру от С-1 до С-13.
  2. Во время сгорания, октан совмещен с воздухом, чтобы создать пар, тогда воспламенен, чтобы произвести силу. Во время процесса, большие молекулы углерода (C-11 до c-13) гораздо труднее, чтобы сгореть, который оценен только 80% горит в камере сгорания во время первой попытки.
  3. Соляра отличается от молекул углерода C-1 к C-25 в размере. Из-за химической сложности соляра требует больше сжатия, искры и тепла, чтобы сжечь большие молекулы в камере сгорания.

Видео на тему что будет, если дизель залить вместо бензина:
