Принцип работы vnt-турбины

Принцип работы и особенности

Параллельная система

Относительно простая система, включающая симметричную пару компрессоров, работающих одновременно, равномерно распределяя входящий воздух. Чаще всего такую схему применяют на V-образных дизельных двигателях, где каждый компрессор подает воздух во впускной коллектор своей группы цилиндров.

Уменьшение инертности достигается за счет снижения массы ротора турбины, как известно, два небольших компрессора обеспечивают чуть большее давление и раскручиваются быстрее, нежели один, но больший по габаритам и производительности. Тем самым ширина турбоямы существенно уменьшается, а двигатель обеспечивает несколько лучшие характеристики во всем диапазоне оборотов.

Последовательная система

При такой компоновке два соизмеримых компрессора (не обязательно одинаковых по характеристикам) работают в дополняющем режиме.

Схема последовательного Twin Turbo:1 — перепускной клапан наддува (bypass); 2 — клапан управления подачей воздуха; 3 — датчик разности давлений; 4 — клапан управления подачей отработавших газов; 5 — вторичный турбокомпрессор; 6 — интеркулер; 7 — первичный турбокомпрессор; 8 — перепускной клапан отработавших газов (wastegate).

Один, обычно более легкий и быстрый, нагнетатель работает постоянно, ликвидируя глубокую и широкую турбояму, второй по сигналу электроники, следящей за оборотами двигателя, включается в работу на более тяжелых режимах, обеспечивая максимальную мощность и топливную эффективность. Такая последовательно-параллельная схема (в пиковых режимах обе турбины работают одновременно) применяется на двигателях любого топливного цикла.

В 2011 году немецкая BMW представила усовершенствованную систему последовательного наддува Triple Turbo.

Ступенчатая система

Самая сложная и прогрессивная система, обеспечивающая широчайший диапазон мощностей.

Схема регулируемого двухступенчатого турбонаддува:1 — охладитель наддувочного воздуха; 2 — перепускной клапан наддува (bypass); 3 — турбокомпрессор ступени высокого давления; 4 — турбокомпрессор ступени низкого давления; 5 — перепускной клапан отработавших газов (wastegate).

Для создания такого наддува устанавливают два разновеликих компрессора, соединенных друг с другом системой патрубков и bypass-клапанов.

Ступенчатым этот вид турбонаддува называют из-за того, что в минимальных режимах выхлопные газы раскручивают малую турбину, а двигатель легко раскручивается. С ростом оборотов клапан открывается и начинает раскручиваться большая турбина, однако создаваемое ею давление требуется увеличить, что и делает расположенная следом за ней маленькая турбина.

При достижении максимальных оборотов большая турбина выдает настолько высокое давление, что малый нагнетатель становится аэродинамическим сопротивлением. В этот момент автоматика открывает перепускной клапан, и сжатый воздух идет в двигатель, минуя меньшую из турбин.

Рис — работы системы регулируемого двухступенчатого турбонаддува

Сложность такой системы с лихвой компенсируется гибкостью работы и высочайшими характеристиками двигателя.

Современные системы Twin Turbo наддува используют и другие технические трюки, чтобы обеспечить меньшую инертность и большую мощность. Электронная регулировка объема выхлопных газов на колесе турбины, изменяемая геометрия лопаток, стравливающий клапан, незабываемый свист которого свидетельствует о безопасном удалении излишка воздуха во впускном коллекторе при сбросе газа. Перепускной клапан способен не только включать и отключать неиспользуемую в данные момент турбину, но и обеспечивать сохранение давления при кратковременном закрытии дросселя, возвращая запас во впускной коллектор мгновенно, за время закрытия клапана.

Видео:

https://youtube.com/watch?v=avzbP2FYtSM

Такую важную систему, как интеркулер, Twin Turbo может использовать по-разному. Это может быть и один радиатор с общим коллектором, и отдельные охладители для каждого нагнетателя. Ступенчатая система, по очевидным причинам, всегда обходится одним радиатором.

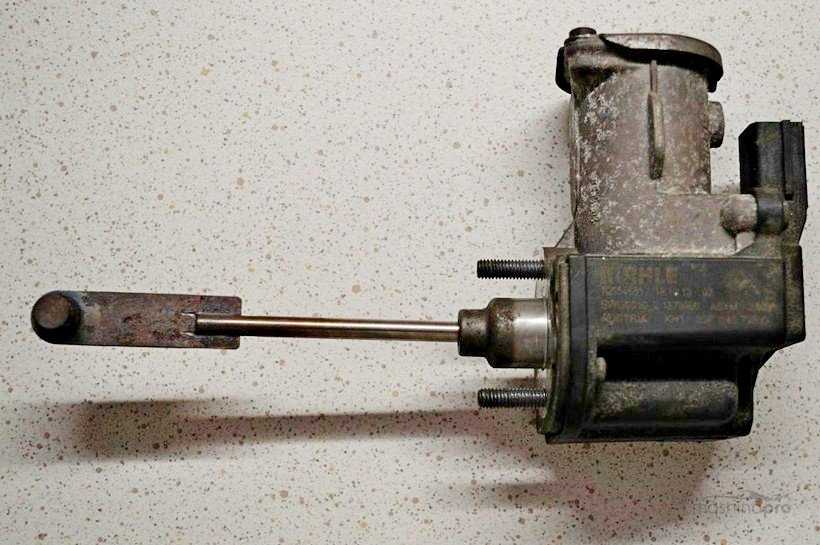

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора
начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а
можно предварительно демонтировать.
Проверке подлежат:

• вакуумный клапан;
• исполнительный механизм;
• турбинный клапан.

Диагностику нужно периодически проводить, даже
если вестгейт не дает повода. Когда происходит незначительная поломка турбины,
это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке
агрегата.

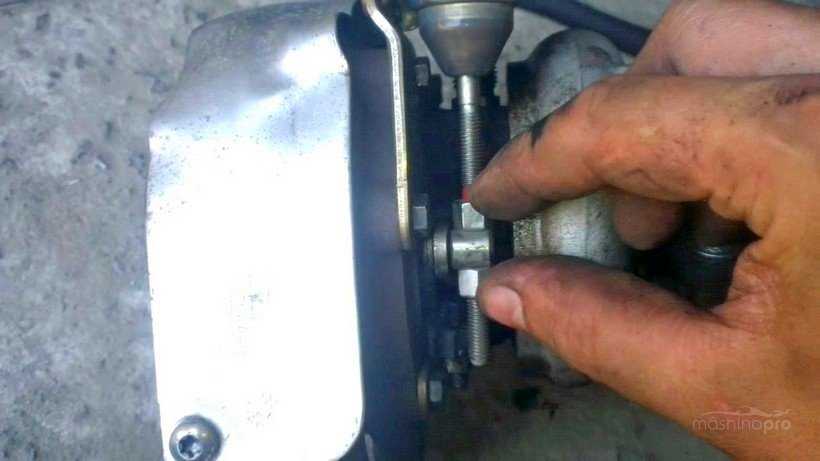

Тестирование можно производить так — запускаем
двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в
какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора
турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности.
Более точные показания можно получить на стенде.

Как работает двухтактный мотор

Выше было упомянуто, что поршневые двигатели делятся как на 4-тактные, так и на 2-тактные. Принцип работы вторых немного отличается от того, что был описан ранее. Да и само устройство такого агрегата значительно проще предыдущей конструкции. В двухтактном агрегате всего два окна в цилиндре — впускное и выпускное. Второе расположено чуть выше первого, и сейчас будет объяснено, для чего это.

Поршень при начале первого такта, до этого перекрывавший впускное окно, начинает двигаться наверх, в результате чего перекрывает собой окно впуска топлива. Поршень в это же время продолжает опускаться, что приводит к сжатию рабочей смеси. Как только деталь достигает нужного положения, на свече образуется первая искра, и созданная смесь тут же поджигается, воспламеняясь. Впускное окно к этому моменту уже открывается. Оно пропускает очередную порцию топлива и воздуха, продолжая работу механизма.

Начало второго такта характеризуется сменой направления движения поршня — он начинает перемещаться вниз. На него действуют газы, стремящиеся расширить имеющееся пространство. Поршень перемещается, открывая впускное окно, и оставшиеся после сгорания смеси газы уходят, пропуская внутрь новую порцию топлива.

Какая-то часть рабочей смеси также покидает цилиндр через открытый выпускной клапан. Поэтому становится понятным, почему двухтактные двигатели требуют такого количества топлива.

Watch this video on YouTube

Преимущества и недостатки

Преимуществом двухтактных поршневых агрегатов является достижение большой мощности при небольшом рабочем объеме, если сравнивать их с четырехтактными. Однако владелец авто будет страдать от внушительных расходов топлива, из-за чего в скором времени в его голове возникнет идея поменять агрегат.

Также плюсами двухтактных ДВС можно назвать простую конструкцию, понятную и равномерную работу, маленький вес и компактный размер. К минусам следует отнести грязный выхлоп, нехватку различных систем, а также быстрый износ деталей конструкции. Довольно часто владельцы машин с таким двигателем жалуются на перегрев агрегата и его поломку.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но
основной — синий выхлоп. Особенно ярко он выражается во время разгона, но когда
работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым
синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из
турбокомпрессора.

Из выхлопной трубы может выходить и черный дым,
что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере.
Также выхлоп может быть черным из-за поломки управляющей системы
турбокомпрессора.

Выход дыма белого цвета также говорит о
неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного
маслопровода. Другими явными признаками неисправности актуатора являются потеки
масла на турбине и значительное увеличение его расхода. Это свидетельство
засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее
обычного, дело также может быть в турбокомпрессоре. Его неисправность может
стать причиной недостаточного поступления воздушной массы в силовой агрегат.
Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум
при работе двигателя. Его появление бывает вызвано протеканием воздуха между
выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при
включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования
трещин, вмятин или других механических повреждений, которых касаются лопасти
агрегата.

Если расход масла значительно увеличился, а
выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к
турбине воздушный канал. Может быть, проблема в том, что эти элементы
засорились.

Последний признак нерабочего состояния вестгейта
— самый распространённый. Это выход масла из компрессора. Причина неоригинальна
— это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог
быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Восстановление геометрии турбины

В компании Турбомикрон рассказали, что ремонт турбин с поломками геометрии выполняется только путем механической чистки и устранения причины перебоев в работе системы, поскольку кроме засора лопаток нагаром, причина плохой работы геометрии может быть в изношенном клапане актуатора.

Безусловно, работу по восстановлению агрегата лучше доверить профессионалам. Кроме быстрого определения проблемы и качественного решения, они правильно отрегулируют работу геометрии на специальном стенде. Сделать это в домашних условиях не только трудно, но и чревато дополнительными проблемами. Плюс, специалисты дадут гарантию на свою работу от 1 до 3 лет. Это удобно и надежно.

Источник

Плюсы и минусы двойного турбонаддува

Битурбо редко когда устанавливается на маломощные двигатели. В основном это оборудование, которое полагается для мощных машин. Только в этом случае возможно снимать оптимальный показатель крутящего момента уже на более низких оборотах. Также небольшие габариты ДВС не являются помехой для увеличения мощности силового агрегата. Благодаря двойному турбонаддуву достигается приличная экономия топлива по сравнению с атмосферным аналогом, развивающим идентичную мощность.

С одной стороны польза от оборудования, стабилизирующего основные процессы или повышающего их эффективность, есть польза. Но с другой стороны такие механизмы не лишены дополнительных минусов. И двойной турбонаддув не исключение. Такая система не только имеет положительные стороны, но и некоторые серьезные недостатки, из-за которых некоторые автомобилисты отказываются приобретать подобные машины.

1. Основной плюс системы – устранение турбоямы, которая характерна для всех ДВС, оснащенных обычной турбиной;
2. Двигатель легче переходит на мощностной режим;
3. Разница между максимальным крутящим моментом и мощностью значительно сокращается, так как за счет увеличения давления воздуха во впускной системе большая часть ньютонов остается доступной на большем диапазоне оборотов двигателя;
4.  Уменьшается расход топлива, необходимого для достижения максимальной мощности;
5. Так как дополнительная динамика авто доступна на меньших оборотах ДВС, водителю приходится не так сильно его раскручивать;
6. За счет снижения нагрузки на ДВС уменьшается износ смазочных материалов, а также система охлаждения не работает в повышенном режиме;
7. Выхлопные газы не просто удаляются в атмосферу, а энергия этого процесса используется с пользой.

Теперь обратим внимание на ключевые недостатки твинтурбо:

• Основной минус заключается в сложности конструкции впускной и выпускной систем. Особенно это касается новых модификаций систем;
• Этот же фактор влияет на стоимость и обслуживание системы – чем сложнее механизм, тем дороже его ремонт и настройка;
• Еще один минус тоже связан со сложностью устройства систем. Так как они состоят из большого количества дополнительных деталей, то и узлов, в которых может образоваться поломка также больше.

Отдельно следует упомянуть климат местности, в которой эксплуатируется турбированная машина. Так как крыльчатка нагнетателя раскручивается порой выше 10 тысяч об/мин, она нуждается в качественной смазке. Когда автомобиль оставляется на ночь, смазка уходит в поддон, поэтому большинство деталей агрегата, в том числе и турбина, становятся сухими.

Если утром запустить мотор и эксплуатировать его с приличными нагрузками без предварительного прогрева, можно убить нагнетатель. Причина заключается в том, что сухое трение ускоряет износ трущихся деталей. Чтобы исключить данную проблему, прежде чем выводить мотор на высокие обороты, нужно немного подождать, пока масло прокачается по всей системе, и достигнет самых отдаленных узлов.

Летом на это не приходится тратить много времени. Масло в поддоне в этом случае обладает достаточной текучестью, чтобы насос смог его быстро прокачать. А вот зимой, особенно в сильные морозы, этот фактор нельзя игнорировать. Лучше потратить пару минут на прогрев системы, чем спустя небольшой промежуток времени выбрасывать приличную сумму на покупку новой турбины. Дополнительно следует упомянуть, что из-за постоянного контакта с выхлопными газами крыльчатка нагнетателей может раскаляться до тысячи градусов.

Если механизм не получит должной смазки, которая параллельно выполняет функцию охлаждения устройства, его детали будут тереться друг о друга всухую. Отсутствие масляной пленки причинит резкое повышение температуры деталей, обеспечив им тепловое расширение, и как следствие их ускоренный износ.

Во-вторых, так как крыльчатки нагнетателей непосредственно контактируют с выхлопными газами, качество топлива должно быть высоким. Благодаря этому на лопастях не будет скапливаться нагар, мешающий свободному вращению крыльчатки.

В завершение предлагаем небольшое видео о разных модификациях турбин и их отличиях:

Семён расскажет! Твин ТУРБО или большой СИНГЛ? 4 турбины на один мотор? Новый сезон технички!

Watch this video on YouTube

Устройство

Турбонаддув сегодня используется на разных типах двигателя, в том числе на бензиновых и на дизельных. Чаще система используется все-таки на дизельном моторе, он обладает высокой степенью сжатия и низкими оборотами коленвала.

Что касается бензиновых двигателей, то в них t отработанных газов выше. Это способно произвести эффект детонации, то есть спровоцировать ускоренный износ поршневой группы. Это явление возможно предотвратить.

Система турбонаддува включает в себя множество важных элементов. Основной элемент — нагнетатель. Его также еще именуют как турбинный компрессор. Он функционирует в системе впуска, увеличивая давление воздушной массы.

Сам компрессор состоит из колес (турбинного и компрессорного). Первый предназначен для переработки энергии, второй — для всасывания воздушной массы, а затем для ее сжатия и нагнетания. Еще одним важным элементом является интеркулер и регулятор давления наддува.

Комбинированные системы

Двухступенчатый наддув

Помимо одиночных систем наддува сейчас часто встречается и двухступенчатый наддув. Первая ступень — приводной компрессор — обеспечивает эффективный наддув на малых оборотах ДВС, а вторая — турбонагнетатель — утилизирует энергию выхлопных газов. После достижения силовым агрегатом достаточных для нормальной работы турбины оборотов, компрессор автоматически выключается, а при их падении вновь вступает в действие.

Ряд производителей устанавливают на свои моторы сразу два турбокомпрессора. Такие системы называют «битурбо» или «твинтурбо». Принципиальной разницы в них нет, за одним лишь исключением. «Битурбо» подразумевает использование разных по диаметру, а следовательно и производительности, турбин. Причем алгоритм их включения может быть как параллельным, так и последовательным (секвентальным). На низких оборотах быстро раскручивается и вступает в работу турбонаддув маленького диаметра, на средних к нему подключается «старший брат».

Таким образом, выравнивается разгонная характеристика автомобиля. Система дорогостоящая, поэтому ее можно встретить на престижных автомобилях, например Maserati или Aston Martin. Основная задача «твинтурбо» заключается не в сглаживании «турбоямы», а в достижении максимальной производительности. При этом используются две одинаковые турбины. Устанавливаются «твин-» и «битурбо» как на V-образные блоки, так и на рядные моторы. Варианты подключения турбин также идентичны системе «битурбо». В чем же смысл? Дело в том, что производительность турбины напрямую зависит от двух ее параметров: диаметра и скорости вращения. Оба показателя весьма капризны. Увеличение диаметра приводит к повышению инерционности и, как следствие, к пресловутой «турбояме». Скорость же турбины ограничивается допустимыми нагрузками на материалы. Поэтому две скромные и менее инерционные турбины могут оказаться эффективнее одной большой.

Классификация двигателей внутреннего сгорания

В процессе эволюции ДВС выделились следующие, доказавшие свою эффективность, типы данных моторов:

• Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на
• карбюраторные, в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;

Более детально узнать о назначении, устройстве и принципе работы карбюратора, вы можете здесь: Карбюратор: устройство и принцип работы


• инжекторные, в которых смесь подаётся напрямую во впускной коллектор, через специальные форсунки, под контролем электронного блока управления, и также воспламеняется посредством свечи;
• дизельные, в которых воспламенение воздушно-топливной смеси происходит без свечи, посредством сжатия воздуха, который от давления нагревается от температуры, превышающей температуру горения, а топливо впрыскивается в цилиндры через форсунки.
• Роторно-поршневые двигатели внутреннего сгорания. В моторах данного типа тепловая энергия преобразуется в механическую работу посредством вращения рабочими газами ротора специальной формы и профиля. Ротор движется по «планетарной траектории» внутри рабочей камеры, имеющей форму «восьмёрки», и выполняет функции как поршня, так и ГРМ (газораспределительного механизма), и коленчатого вала.
• Газотурбинные двигатели внутреннего сгорания. В данных моторах преображение тепловой энергии в механическую работу осуществляется с помощью вращения ротора со специальными клиновидными лопатками, который приводит в движение вал турбины.

Наиболее надёжными, неприхотливыми, экономичными в плане расходования топлива и необходимости в регулярном техобслуживании, являются поршневые двигатели.

Технику с прочими видами ДВС можно вносить в Красную книгу. В наше время автомобили с роторно-поршневыми двигателями делает только «Mazda». Опытную серию автомашин с газотурбинным двигателем выпускал «Chrysler», но было это в 60-х годах, и более к этому вопросу никто из автопроизводителей не возвращался. В СССР газотурбинными двигателями оснащались танки «Т-80» и десантные корабли «Зубр», но в дальнейшем решено было отказаться от данного типа моторов. В связи с этим, подробно остановимся на «завоевавших мировое господство» поршневых двигателях внутреннего сгорания.

Принцип работы двигателя

Принцип работы классических двигателей внутреннего сгорания основан на преобразовании энергии вспышки топлива — тепловой энергии, освобождённой от сгорания топлива, в механическую.

При этом сам процесс преобразования энергии может отличаться.

Самый распространённый вариант такой:

• Поршень в цилиндре движется вниз.
• Открывается впускной клапан.
• В цилиндр поступает воздух или топливно-воздушная смесь. (под воздействием поршня или системы поршня и турбонаддува).
• Поршень поднимается.
• Выпускной клапан закрывается.
• Поршень сжимает воздух.
• Поршень доходит до верхней мертвой точки.
• Срабатывает свеча зажигания.
• Открывается выпускной клапан.
• Поршень начинает двигаться вверх.
• Выхлопные газы выдавливаются в выпускной коллектор.

Важно! Если используется дизельное топливо, то искра не принимает участие в запуске двигателя, дизельное топливо зажигается при сжатии само. При этом для понимания принципа работы важно не просто учитывать физическую последовательность, а держать под контролем всю систему управления

Наглядно понять её помогает схема учебного модуля ELECTUDE

При этом для понимания принципа работы важно не просто учитывать физическую последовательность, а держать под контролем всю систему управления. Наглядно понять её помогает схема учебного модуля ELECTUDE

Обратите внимание, в дистанционных курсах обучения на платформе ELECTUDE при изучении системы управления дизельным двигателем она сознательно разбирается обособленно от системы регулирования впрыска топлива. Очень грамотный подход

Многим учащимся действительно сложно сразу разобраться и с системой управления, и с системой впрыска. И для того, чтобы хорошо усвоить материал, грамотно двигаться именно пошагово.

Но вернёмся к работе самого двигателя. Рассмотренный принцип работы актуален для большинства ДВС, и он надёжен для любого транспорта, включая грузовые автомобили.

Фактически у устройств, работающих по такому принципу, работа строится на 4 тактах (поэтому большинство моторов называют четырёхтактными):

• Такт выпуска.
• Такт сжатия воздуха.
• Непосредственно рабочий такт – тот самый момент, когда энергия от сгорания топлива преобразуется в механическую (для запуска коленвала).
• Такт открытия выпускного клапана – необходим для того, чтобы отработанные газы вышли из цилиндра и освободили место новой порции смеси топлива и воздуха

4 такта образуют рабочий цикл.

При этом три такта – вспомогательные и один – непосредственно дающий импульс движению. Визуально работа четырёхтактной модели представлена на схеме.

Но работа может основываться и на другом принципе – двухтактном. Что происходит в этом случае?

• Поршень двигается снизу-вверх.
• В камеру сгорания поступает топливо.
• Поршень сжимает топливно-воздушную смесь.
• Возникает компрессия. (давление).
• Возникает искра.
• Топливо загорается.
• Поршень продвигается вниз.
• Открывается доступ к выпускному коллектору.
• Из цилиндра выходят продукты сгорания.

То есть первый такт в этом процессе – одновременный впуск и сжатие, второй — опускание поршня под давлением топлива и выход продуктов сгорания из коллектора.

Двухтактный принцип работы – распространённое явление для мототехники, бензопил. Это легко объяснить тем, что при высокой удельной мощности такие устройства можно сделать очень лёгкими и компактными.

Важно! Кроме количества тактов есть отличия в механизме газообмена. В моделей, которые поддерживают 4 такта, газораспределительный механизм открывает и закрывает в нужный момент цикла клапаны впуска и выпуска

В моделей, которые поддерживают 4 такта, газораспределительный механизм открывает и закрывает в нужный момент цикла клапаны впуска и выпуска.

У решений, которые поддерживают два такта, заполнение и очистка цилиндра осуществляются синхронно с тактами сжатия и расширения (то есть непосредственно в момент нахождения поршня вблизи нижней мертвой точки).

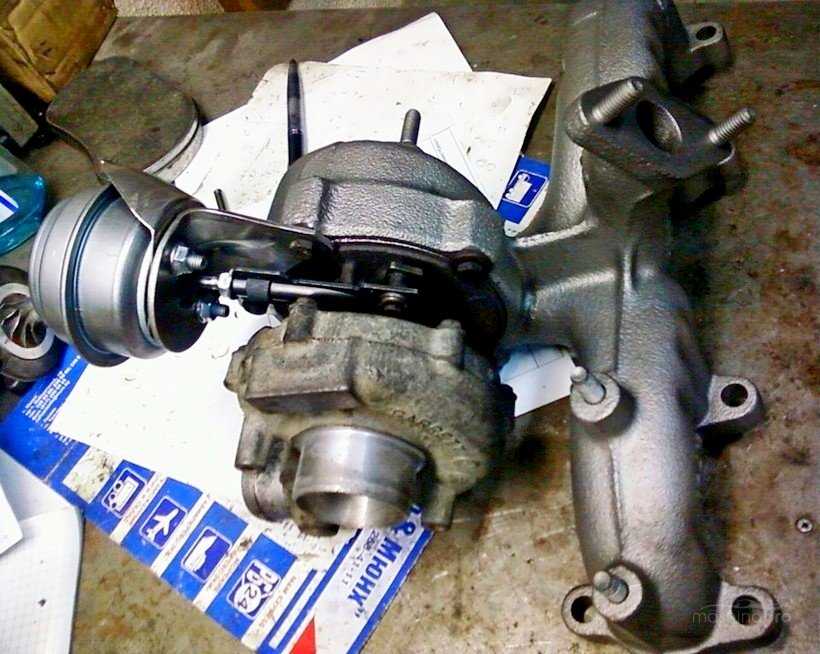

Замена актуатора: когда требуется?

Иногда турбина выходит из строя сразу, но обычно
это происходит постепенно. Чтобы определить поломку на ранней стадии, нужно
присмотреться к работе машины. Если все усилия по ремонту этого устройства не
дали результатов, придется купить новый актуатор.

Раньше замена производилась в сборе с турбиной,
теперь актуатор можно заменить отдельно. Некоторые мастера вообще рекомендуют
не пытаться ремонтировать это устройство, а сразу его менять — если, конечно,
дело не в закисшем соединении. Узел обязательно придется заменить, если шарнир
тяги на регуляторе износился. Работа эта не такая уж и сложная. После замены
девайса понадобится время на его адаптацию.

Принцип работы турбины с изменяемой геометрией и её преимущества

Убрать турбояму позволяет установка агрегата с меньшим сечением проточной части. Но на высоких оборотах это станет преградой для входящего воздуха и только ограничит мощность двигателя.

По словам специалистов компании Турбомикрон, вариант с изменяемой геометрией объединяет преимущества узла с небольшим сечением на малых оборотах и большого турбокомпрессора на высоких. Работает система так:

• вокруг крыльчатки, которую разгоняют отработанные газы, устанавливаются специальные регулируемые лопатки;
• в момент недостаточного давления газов лопатки изменяют геометрию потока, ускоряя его и повышая производительность турбокомпрессора;
• при наборе мощности вакуумный клапан плавно регулирует геометрию открытия канала, обеспечивая в любой момент времени оптимальные условия работы двигателя.

Такой принцип работы позволяет без существенного изменения конструкции двигателя обойти все недостатки стандартных турбин:

• пропадает провал (турбояма) в тяге на низких оборотах;
• уменьшается расход топлива за счёт более полного сгорания;
• снижается рабочая температура отработанных газов и двигателя;
• увеличивается ресурс двигателя за счёт повышения КПД его работы.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

1. Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.
   Блок цилиндров
2. Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.
   Кривошипно-шатунный механизм: 1 — цилиндр; 2 — маховик; 3 — шатунный подшипник; 4 — коленчатый вал; 5 — колено; 6 — коренной подшипник; 7 — шатун.
3. Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.
   Газораспределительный механизм
4. Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.
   Система питания
5. Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.
   Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.
6. Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».
   Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.
7. Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.
   Система охлаждения
8. Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.
9. Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система

Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

Турботаймер

Турботаймер — это электронное устройство, помогающее увеличить срок работы автотурбины. Иными словами, он является специальным контроллером, который заглушает двигатель через время после удаления ключа зажигания из замка. Все это время агрегат работает на холостом обороте. Турботаймер устанавливают под торпедо и подключают к замку зажигания.

Турботаймер дает возможность турбине остывать в условиях повышенной температуры. Охлаждение происходит с помощью машинного масла. Если двигатель перестает функционировать, то подача смазки-охладителя останавливается. Это все приводит к тому, что детали выходят из строя.

Автолюбители, которые постоянно эксплуатируют турбированные моторы на больших оборотах, сначала заставляют турбину работать вхолостую, и только потом выключают зажигание. Турбина остывает самостоятельно, но если использовать турботаймер, то сидеть и ждать в машине охлаждения не потребуется. Можно вытащить ключ из замка, а затем электроника сама заглушит мотор.

Если человек оставит турботаймер работающим, а сам покинет салон, то другой человек не сможет угнать машину. Устройство блокирует управление. Если человек захочет уехать на автомобиле, то сработает сигнализация.
