Диагностика неисправностей и ремонт топливных форсунок своими руками

Как заменить карбюратор на инжектор своими руками

Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.

В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.

  • Моторная группа: новый маслонасос с возможностью установки датчика коленвала; датчики: коленвала, детонации, массового расхода воздуха, температуры воздуха и двигателя. Также меняем шкив коленвала;
  • Новый впускной коллектор, рассчитанный для инжекторов, прокладка;

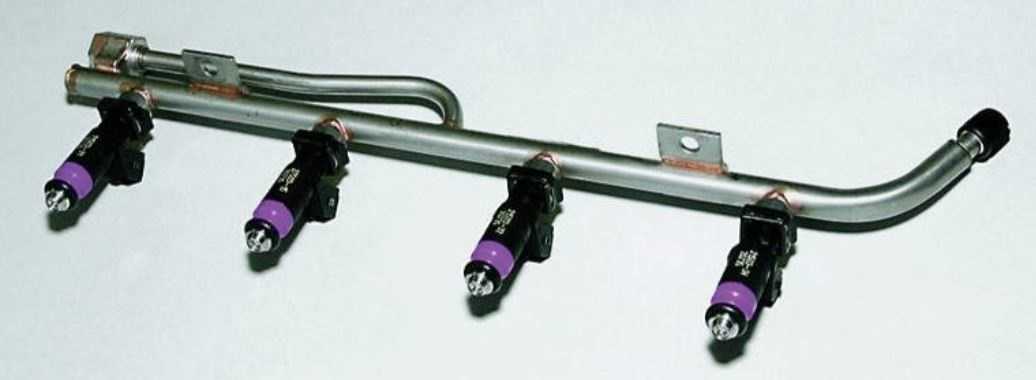

  • Топливная группа: топливная рампа с форсунками;
  • Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива;
  • Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
  • Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
  • Готовая заглушка на место трамблера.

Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы. Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.

Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.

Как выставить зажигание на дизельном двигателе

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Устройство и принцип работы инжектора

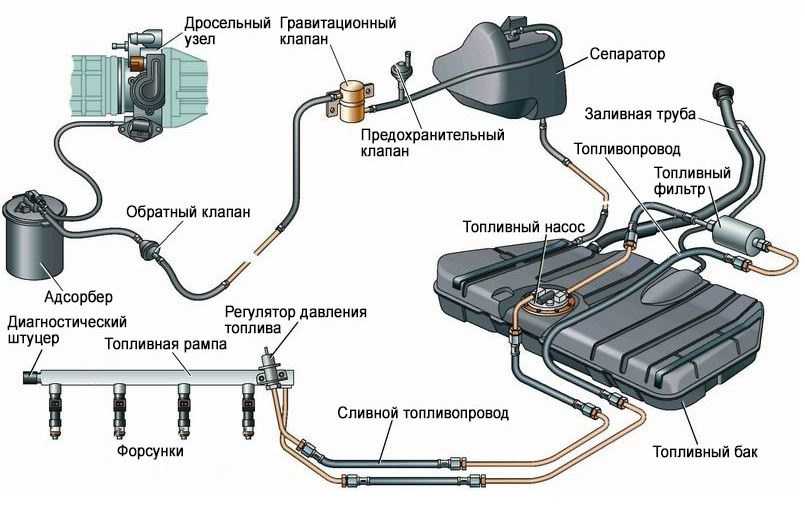

На сегодняшний день инжекторный (или, говоря по-научному, впрысковый) двигатель практически полностью заменил устаревшие карбюраторные двигатели. Инжекторный двигатель существенно улучшает эксплуатационные и мощностные показатели автомобиля (динамика разгона, экологические характеристики, расход топлива).

Инжекторные системы подачи топлива имеют перед карбюраторными следующие основные преимущества:

  • Точное дозирование топлива и, следовательно, более экономный его расход;
  • Снижение токсичности выхлопных газов. Достигается за счет оптимальности топливно-воздушной смеси и применения датчиков параметров выхлопных газов;
  • Увеличение мощности двигателя примерно на 7-10% за счет улучшения наполнения цилиндров, оптимальной установки угла опережения зажигания, соответствующего рабочему режиму двигателя;
  • Улучшение динамических свойств автомобиля. Система впрыска незамедлительно реагирует на любые изменения нагрузки, корректируя параметры топливно-воздушной смеси;
  • Легкость пуска независимо от погодных условий.

Как сделать замену своими руками

Чаще всего (из-за соприкосновений с камерой сгорания) выходят из строя именно распылители. И это неблагоприятно сказывается на работе мотора. При этом проще всего именно поменять это изделие, а не тратиться на покупку новой.

Когда требуется замена

Определить, что распылитель находится на грани своей работоспособности, достаточно просто. Для этого необходимо просто внимательно следить за поведением своего автомобиля:

топливо подаётся в более большом объёме, чем это необходимо (форсунки могут подтекать);

топливо подаётся в минимальном объёме (мотор работает с провалами, трудно , холостой ход крайне не стабилен);

подача горючего продолжается даже тогда, когда деталь завершила свой цикл работы (образуются потёки);

выхлопные газы приобретают чёрный цвет и повышенную плотность (из-за некорректной работы распылителя не всё топливо сгорает в камере);

по этой же причине понижается мощность двигателя.

Готовим инструменты

Для того чтобы снять старый и поставить новый, потребуется подготовить:

комплект рожковых ключей (для разных форсунок будут предназначаться самые разные ключи);

А также сразу же необходимо подготовить небольшую ёмкость и наполнить её используемым топливом для промывки деталей.

Работа по замене распылителя

Автовладелец должен отдавать себе отчёт, что простая замена распылителя (открутить гайку, заменить распылитель на форсунке и закрутить гайку) — это не решение проблемы. Вполне возможно, что после такой кустарной замены деталь будет работать ещё хуже.

Итак, руководство по замене распылителя на дизельной форсунке включает в себя несколько этапов:

Корпус форсунки необходимо поместить в тиски.

От зафиксированной форсунки легко можно отвернуть гайку обычным накидным ключом с удлинителем. Удлинитель нужен для того, чтобы не разбить гайку во время откручивания.

Гайку необходимо после снятия промыть от нагара и грязи.

Сам корпус распылителя ополоснуть в чистой ванночке с топливом и насухо вытереть чистой тканью без ворса.

Неисправный распылитель можно выбросить.

Новый распылитель обязательно ополоснуть в топливе, тем самым вы смоете малейшие пылинки, которые могли налипнуть на него.

Сам распылитель вставляется в корпус и затягивается промытой гайкой. Затягивать нужно ключом с удлинителем, без фанатизма.

После этого обязательно нужно проверить деталь на стенде.

Видео: основные нюансы при ремонте

Если распылитель был заменён правильно, то стенд покажет оптимальную пропускную способность. Главное — соблюдать чистоту при замене нового изделия. Так как если в устройство попадёт хотя бы одна пылинка или песчинка, работу можно считать проведённой зря.

Впрыск воды в двигатель своими руками

Итак, давайте разберемся с тем, как сделать впрыск воды в инжекторный двигатель или карбюраторный мотор. Сразу отметим, что в свободной продаже имеются готовые установочные комплекты для реализации такого впрыска.

В комплекте находятся специальные форсунки, бак, управляющее устройство для точного дозирования воды, насос, шланги и другие элементы, необходимые для установки. Основным недостатком можно считать очень высокую стоимость комплекта (около 2.5 — 3 тыс. у.е).

По этой причине энтузиасты предпочитают реализовать задачу самостоятельно.

  • Как правило, водяную форсунку со специальным соплом для наилучшего распыления ставят во впускном коллекторе, причем областью установки становится место за инжектором или карбюратором.
  • Далее воду на форсунку подает насос, который монтируется в салоне. Для этих целей подходит электронасос 12 В.
  • Вода поступает из бачка (часто используют дополнительно установленный бачок омывателя ветрового стекла);

В случае с карбюратором также применяется следующий простой вариант, исключающий форсунку:

  • Все элементы системы, перечисленные выше, соединяются при помощи резиновых трубок или трубочек от медицинской капельницы.
  • Далее на трубочку, установленную на выходе из насоса, ставится игла от шприца.
  • Указанной иглой следует проколоть резиновую трубку регулятора опережения зажигания.
  • Далее следует зафиксировать иглу при помощи герметика. От толщины иглы будет зависеть количество воды, которая подается.

Также используется способ, когда трубка от капельницы подключается к заранее сделанному отверстию в первой камере карбюратора. В этом случае вода будет затягиваться в двигатель посредством разрежения, напоминая принцип работы распылителя.

Чаще всего схема реализована так, что водитель сам физически включает подкачку через переключатель, получая временный прирост мощности. Главной особенностью является точная настройка самодельной системы с учетом производительности электронасоса. Рекомендуется придерживаться пропорций в соотношении вода/воздух 1 к 10-и или 1 к 14-и, то есть 30-35 литров для ДВС с рабочим объемом 1500 см3.

Вода во время впрыска становится мелкодисперсной субстанцией, частицы имеют размер около 0,01 мм. Такая частица сразу обволакивается жирным бензином. В итоге смесь становится однородной (гомогенная ТВС), равномерно и полноценно заполняет камеру сгорания. На такой смеси мотор демонстрирует больший КПД, отодвигается детонационный порог.

Что касается двигателей с турбонаддувом, в этом случае заметных плюсов немного больше. На таких моторах форсунку для впрыска воды устанавливают за турбокомпрессором или за интеркулером. В результате удается эффективно снизить температуру поступающей в цилиндры рабочей смеси. Готовые фирменные комплекты водяного впрыска в двигатель снижают этот показатель до 40-60 градусов по Цельсию.

В итоге получается так, что для сжатия холодной смеси двигатель тратит меньше энергии. Также в цилиндры удается подать больше кислорода. В самом начале может показаться, что после попадания в горячий ДВС вода начинает активное испарение, то есть места для кислорода остается меньше. Однако при испарении воды происходит ее увеличение в объеме, то есть наблюдается рост давления в цилиндре. Это позволяет на 7-10% увеличить мощность турбомотора.

Все основные датчики в двигателе автомобиля, и за что они отвечают (список)

С появлением инжекторной системы подачи топлива количество датчиков в конструкции автомобиля значительно увеличилось. Электронный блок управления двигателем получает и обрабатывает большое количество информации, что необходимо для правильной работы всех систем. Но далеко не все водители знают о том, какие датчики имеются в конструкции автомобиля, и для чего они предназначены. Я решил рассказать о всех основных элементах, что позволит автолюбителям самостоятельно диагностировать неисправность.

Перейдем к списку датчиков:

Датчик массового расхода воздуха (ДМРВ) — располагается за воздушным фильтром и определяет количество проходящего воздуха. Необходим для формирования оптимальной топливно-воздушной смеси. Данные с ДМРВ передаются в ЭБУ, который корректирует подачу топлива в соответствии с ними.

Датчик положения дроссельной заслонки (ДПДЗ) — считывает информацию о том, в каком положении находится дроссельная заслонка. Положение заслонки зависит от уровня нажатия на педаль газа. Данные с датчика позволяет корректировать объем подачи топлива.

Датчик положения коленчатого вала (ДПКВ) — считывает положение и обороты коленвала двигателя. Пожалуй, этот датчик можно назвать единственным, выход из строя которого приведет к полной невозможности запуска двигателя . Показания с ДПКВ позволяют ЭБУ определять момент для впрыска топлива и угол опережения зажигания. Также информация с датчика отображается на тахометре.

Датчик положения распределительного вала (ДПРВ) — находится в районе распредвала и позволяет определить положение цилиндров в верхней точке. Данные с ДПРВ позволяют определить, в какой цилиндр нужно подать топливо и включить зажигание.

Датчик детонации — датчик, определяющий детонацию в камере сгорания. Детонация влечет за собой серьезную нагрузку на двигатель и способна разрушать его изнутри. Датчик улавливает чрезмерные колебания, при возникновении которых корректируются топливная смесь и угол опережения зажигания.

Датчик температуры охлаждающей жидкости (ДТОЖ) — определяет температуру ОЖ в системе. Данные с ДТОЖ позволяют быстрее прогревать холодный двигатель за счет увеличенных оборотов холостого хода, а при достижении установленной температуры ЭБУ включает принудительное охлаждение вентилятором во избежание перегрева.

Датчик кислорода — располагается в выпускной системе. На современных автомобилях имеются два или более датчиков. Их применение связано с экологическими стандартами. Первый датчик кислорода находится перед катализатором, второй за ним. В зависимости от показаний позволяет корректировать топливную смесь и определять неисправность катализатора.

Датчик скорости — обычно располагается рядом с КПП или колесом. Определяет количество вращений вала, за счет чего ЭБУ отображает текущую скорость на приборной панели. Сейчас его функцию могут заменять другие датчики, например, датчик АБС.

Датчик давления масла — расположен в масляной системе и определяет давление. Никакие параметры на его основе не корректируются, но при возникновении слишком низкого давления на приборной панели загорится лампочка «маслёнки».

Датчик абсолютного давления (ДАД) — считывает показатели давления во впускном коллекторе, за счет чего корректируется состав топливно-воздушной смеси.

Датчик положения кузова (датчик неровной дороги) — располагается на кузове автомобиля и позволяет определить движение по неровной дороге. Так как подобный режим движения может повлечь за собой пропуски зажигания на приборной панели должна загореться характерная ошибка. Но ЭБУ понимает, что автомобиль едет по неровностям, поэтому не отображает ошибку.

Принцип работы

  1. В силовом агрегате топливная смесь подготавливается вне камеры сгорания при помощи специального устройства. В результате движения поршня вниз определенное количество топлива всасывается в камеру сгорания.
  2. Далее идет основной процесс, так называемый рабочий ход. В это время происходит сжимание топлива и поджигание при помощи искры.
  3. В итоге все топливо сгорает и выделяется огромное количество тепла, которое идет на мощность инжекторного двигателя.
  4. В конце такта поршень движется вверх и открывается выпускной клапан, который и выводит отработавшие газы. Далее приоткрывается впускной клапан, и новая порция топлива поступает в цилиндр.

Данный процесс происходит в течение долгого времени, пока двигатель работает. Специалисты называют такой газообмен четырехтактным. То есть все это происходит за четыре такта:

Чтобы совершить один такой цикл требуется два оборота коленвала. Чтобы потери мощности были минимальны, конструкторы придумали многоцилиндровые системы. Они позволяют выдавать огромное количество тепла и мощности.

В современном мире большую популярность получил четырехтактный инжекторный двигатель, что неудивительно. Дело в том, что он отличается не только техническими характеристиками, но и самими габаритами. В основе данной системы лежит порядок работы цилиндров.

Недостатки использования одной форсунки

Отсутствие на сегодняшний день серийного производства моновпрыска связано с рядом недостатков, не позволившим выйти ему победителем в конкурентной борьбе. Основными из минусов рассматриваемой системы являются:

  • высокая стоимость комплектующих, особенно на фоне карбюраторной системы питания;
  • низкая ремонтопригодность, связанная как с конструктивными особенностями узлов, так и с малым количеством специалистов, способных выполнить ремонт моновпрыска;
  • сильно плавают обороты при любых отклонениях в качестве топлива;
  • невозможность завести автомобиль при разряженном аккумуляторе, так как система моновпрыска управляется электронным контроллером;
  • диагностика, ремонт и настройка моновпрыска очень сильно затруднены в гаражных условиях, так как требуют специального оборудования.

Если автомобиль не заводится то при карбюраторной системе питания автовладелец проверит не переливает ли топливо и может запустить мотор. В случае с моновпрыском о том, как отрегулировать топливоподачу знают только единицы, поэтому проверить работоспособность системы для большинства становится непостижимой задачей. Усложнение электросхемы сделало невозможным прозвонку ее мультиметром, теперь выявить неисправность можно только подключением диагностического сканера.

Датчик температуры всасываемого воздуха

Датчик температуры всасываемого воздуха расположен рядом с форсункой. Это важный элемент моновпрыска. С годами эксплуатации может выйти из строя его термистор, т.е. терморезистор, непосредственно измеряющий температуру воздуха, также есть случаи обрыва контакта в самой пластиковой колодке этого датчика. Этот датчик стоит дорого или не продается вообще, поэтому умельцы придумали многочисленные способы восстановления его контактов и замены терморезистора на аналог из датчика температуры антифриза. Исправный датчик температуры воздуха при 20° должен иметь сопротивление 2-3 кОм.

Ремонт и регулировка (с фото)

  1. Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой.

    Моновпрыск снимается торцовой головкой

  2. Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.
  3. Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей (лучше, если они будут от другого производителя) и снова проводится проверка.
  4. Крышка трамблёра заменяется новой.
  5. Откручивается бензонасос, дроссельная заслонка очищается от копоти.

    Бензонасос снят, можно осматривать провода и датчик

  6. Проводится визуальный анализ проводов на датчике заслонки и оценивается целостность их изоляции и плотность контактов. В повреждённых местах провода датчика обматываются изолентой.
  7. Как правило, после какого-то из вышеперечисленных действий проблема неравномерного впрыска решается. Но перед установкой на автомобиль моновпрыск обязательно настраивается. С помощью мультиметра измеряется сопротивление на выходах датчика температуры поступающего воздуха. Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля (ориентировочно: если температура воздуха в момент замера комнатная и составляет 25°С, то сопротивление должно составлять 1.8 кОм).

    Сопротивление на выходах датчика измеряется мультиметром

  8. Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.
  9. Тем же мультиметром измеряется сопротивление форсунки (на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом).
  10. Теперь в моновпрыске выставляется точный зазор холостого хода. С автомобильного аккумулятора на контакты регулятора впрыска подаётся напряжение в 12 В. Акселератор при этом устанавливается в крайнее положение. Мультиметр переключается в режим «короткого замыкания» и его контакты подключаются к регулятору на акселераторе. Необходимо добиться того, чтобы между концевиком акселератора и штоком появился небольшой зазор, ширина которого не должна превышать 0.5 мм (это расстояние проверяется плоским щупом, который вставляется в образовавшийся зазор). На мультиметре при этом должно отобразиться короткое замыкание. Если его нет, значит, зазор слишком велик и он уменьшается с помощью регулировочного болта (он находится под моновпрыском).
  11. Теперь регулируется дроссельная заслонка. Блок моновпрыска устанавливается на двигатель, разъём подключается к форсунке. Также подключаются датчики положения заслонки и поступающего воздуха. Подключаются топливные трубки. После этого с аккумулятора снимается отрицательная клемма, а ключ в замке зажигания поворачивается. При этом происходит сброс всех настроек в бортовом устройстве, в том числе и настроек положения заслонки. Они автоматически устанавливаются на значения, установленные производителем по умолчанию. После сброса отрицательная клемма снова подключается.

    Моновпрыск установлен, проверяются контакты заслонки

  12. Мультиметром измеряется напряжение на пятом и первом контактах в разъёме заслонки (зажигание при этом включено). Оно не должно превышать 6 В. Затем мультиметр переключается на первый и второй контакты разъёма заслонки. Напряжение там должно составлять 0.184 В.

    Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3

  13. Если этих значений напряжения не наблюдается, то производится настройка: 4 винта на крышке заслонки ослабляются, мультиметр подключается к первому и второму контакту разъёма, крышка при этом поворачивается либо в одну, либо в другую сторону. Напряжение, фиксируемое мультиметром, при этом меняется. Как только будет найдено положение крышки с оптимальным напряжением, болты затягиваются. На этом регулировка завершается.

Видео о работе с системой

Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).

Управление крутящим моментом

Управление крутящим моментом используется для обеспечения полного использования воздуха для сгорания, поступившего в цилиндр двигателя. В таком случае процесс управления не актуален, но на регулятор накладывается более одной функции регулировки. Он разработан для количества топлива, подаваемого для режима полной нагрузки, т.е. для максимального количества топлива, впрыскиваемого в области нагрузок двигателя и которое может сгореть без чрезмерного дымообразования. В общем, потребность в топливе «атмосферного» (т.е. без наддува) дизельного двигателя снижается с ростом оборотов двигателя (уменьшенная относительная скорость воздушного потока, ограничения по температуре, изменяемое смесеобразование). С другой стороны, при постоянном положении управляющей рейки количество топлива, впрыскиваемого ТНВД, увеличивается в определенной области, когда обороты возрастают. Это происходит из-за эффекта дросселирования у отверстия для сброса (сливного отверстия) плунжерной пары ТНВД. Однако впрыскивание избыточного топлива приводит к выбросам дыма и перегреву двигателя. Это означает, что количество впрыскиваемого топлива должно быть адаптировано к потребности двигателя в топливе.

У регуляторов числа оборотов с управлением крутящим моментом управляющая рейка передвигается в области управления крутящим моментом на фиксированную величину (так называемый ход управления крутящим моментом) в направлении остановки (отсечки подачи топлива). Таким образом, когда обороты возрастают (от n1, до n2), количество подаваемого топлива уменьшается (принудительное управление крутящим моментом или управление крутящим моментом в направлении управления). Когда обороты двигателя падают (с n2 до n1), подача увеличивается.

Конструкция и расположение приборов для управления крутящим моментом изменяются в соответствии с типом регулятора. Кривая крутящего момента с и без управления крутящим моментом показана на рисунке. Максимальный крутящий момент достигается во всем диапазоне показанных оборотов без превышения пределов дымности.

На двигателях, оснащенных турбонагнетателем с приводом от выхлопных газов, имеющих высокий коэффициент наддува, потребность в топливе на режиме полной нагрузки в областях низких оборотов возрастает настолько, что стандартное увеличение подачи топлива от ТНВД становится недостаточной. В таких случаях управление крутящим моментом должно регулироваться в зависимости от оборотов двигателя или давления нагнетаемого воздуха.

В зависимости от преобладающих условия это осуществляется с использованием либо регулятора, либо компенсатора давления во впускном коллекторе (LDA) или обоих этих устройств.

Датчик положения дроссельной заслонки

Механический дроссель двигателя 1.8 ААМ оснащен потенциометрическим датчиком его положения. Естественно, с годами протираются дорожки потенциометра или обрывается их контакт с клеммами, что, как было отмечено выше, плохо влияет на ровную и стабильную работу двигателя. Датчик положения продается вместе с самой камерой смешивания, что обойдется дорого. Иногда в продаже появляются восстановленные в заводских условиях датчики. Также умельцами придуманы как способы передвинуть ползунки потенциометра таким образом, чтобы они касались не протертых участков резистивных дорожек. Также можно просто приобрести б/у датчик.

Как работает ДВС

Чтобы ясно понимать различие между двумя типами силовых устройств, необходимо предварительно коснуться того, как вообще работает ДВС. Существует несколько отличающихся типов, из которых самыми распространенными будут:

Принцип работы мотора лучше всего можно понять на примере бензинового двигателя. Самый популярный из них – четырехтактный. Это означает, что весь цикл преобразования энергии, образующейся при сгорании топлива, в механическую осуществляется за четыре такта. Устройство двигателя таково, что последовательность выполнения тактов следующая:

  • впуск – заполнение цилиндров топливом:
  • сжатие – подготовка топлива к сгоранию;
  • рабочий ход – преобразование энергии сгорания в механическую;
  • выпуск – удаление продуктов сгорания топлива.

Для обеспечения работы двигателя у каждого из них своя задача. Во время первого такта поршень опускается из верхнего положения до крайнего нижнего, открывается клапан (впускной) и цилиндр начинает заполняться топливно-воздушной смесью. Во втором такте клапана закрыты, а движение поршня происходит от нижнего положения к верхнему, смесь в цилиндре сжимается. Когда он доходит до верхнего положения, на свече проскакивает искра и поджигается смесь.

При ее сгорании образуется повышенное давление, которое заставляет двигаться поршень от верхнего положения к нижнему. После его достижения под действием инерции вращения коленвала поршень начинает двигаться опять вверх, при этом срабатывает выпускной клапан, продукты сгорания топлива выводятся наружу из цилиндра. Когда поршень дойдет до верхнего положения, закрывается выпускной, но зато открывается впускной клапан и весь цикл работы повторяется.

Все описанное выше можно увидеть на видео » alt=»»>

О достойных чертах

Перед тем как изучить, как проводится настройка моновпрыска «1,8-Пассат-RP» или другой иномарки, полезно узнать о целесообразности этих манипуляций. К преимуществам можно отнести следующие.

  1. Мотор запускается быстрее в сравнении с карбюраторными типами.
  2. За счет увеличения КПД двигателя расходная статья на топливо не будет огорчать.
  3. Настраивать топливную подачу не требуется, как и создавать вручную топливно-воздушную смесь.
  4. Новый продукт автопромышленности функционирует безопаснее в экологическом плане, отдавая атмосфере меньшее количество углекислого газа.
  5. Конструкция проста в установке и легка в эксплуатации.

Эта система дала возможность людям приобрести удобные автомашины, не вдаваясь в подробности технического обустройства агрегата. За счет внедрения моновпрыска водители ощутили реальную экономию на бензине, на ремонте двигателя. Есть ли недостатки у этого «ноу-хау»?

Как выставить угол опережения впрыска на дизеле

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

  • зажигание дизеля требуется откорректировать параллельно замене зубчатого ремня ГРМ;
  • после демонтажа ТНВД нет возможности установить шкив топливного насоса согласно специальным меткам;

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четок отметить и освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

Выставлять зажигание на дизеле можно несколькими способами:

  • строго по меткам (при условии наличия таковых);
  • методом подбора опытным путем;

Установка угла по меткам

Первый способ самостоятельного выставления угла зажигания дизеля (момента впрыска дизтоплива) по меткам подразумевает смещение топливного насоса. Такой способ подходит для дизельных ДВС, в которых установлена механическая топливная аппаратура.

Угол опережения впрыска регулируется благодаря повороту ТНВД вокруг оси. Также возможен способ, когда поворачивается зубчатый шкив распредвала по отношению к ступице. Этот способ подходит для тех конструкций, в которых насос и шкив не имеют жесткого крепления.

Для регулировки зажигания на дизеле своими руками необходимо обратиться к задней части ДВС и добраться до маховика, при необходимости демонтировать с него защитный кожух.
Далее понадобится обнаружить стопор на маховике, который опускается в специальную прорезь.
После этого маховик нужно проворачивать вручную (при помощи ключа или другого приспособления). Проворачивание маховика означает, что вращается коленчатый вал ДВС

Крутить нужно по часовой стрелке до момента, когда сработает верхний стопор-фиксатор.
Затем обращаем внимание на вал привода ТНВД. Возможно, что шкала на приводной муфте, посредством которой передается вращение, занимает верхнее положение

В таком случае метка на фланце ТНВД совмещается с нулевой меткой на приводе.
После совмещения меток крепежные болты можно затягивать. Отличное от верхнего положение установочной шкалы на приводной муфте означает, что стопор маховика нужно поднять, после чего коленчатый вал двигателя снова проворачивается на один оборот. Далее снова контролируется положение шкалы.
После затяжки болтов приводной муфты стопор на маховике поднимается, коленчатый вал поворачивается на 90°, затем стопор размещается в пазу.
