Ultra-capacitor

Типы ионисторов

  1. Ионисторы с идеально поляризуемыми углеродными электродами («идеальный» ионистор, ионный конденсатор). Не используют электрохимических реакций, работают за счёт ионного переноса между электродами. Некоторые варианты электролита: 30%-й водный раствор KOH; 38%-й водный раствор Н2SO4; органические электролиты.
  2. Ионисторы с идеально поляризуемым углеродным электродом и неполяризуемыми или слабо поляризуемыми катодом или анодом («гибридные» ионисторы).На одном электроде происходит электрохимическая реакция. Варианты: Ag(-) и твёрдый электролит RbAg4I5; 30%-й водный раствор KOH и NiOOH(+).
  3. Псевдоконденсаторы — ионисторы, использующие обратимые электрохимические процессы на поверхности электродов. Имеют высокую удельную ёмкость. Электрохимическая схема: (-) Ni(H) / 30%-й водный раствор KOH / NiOOH (+); (-) С(Н) / 38%-й водный раствор Н2SO4 / PbSO4(PbO2) (+).

Отличия суперконденсаторов от аккумуляторов

Суперконденсаторы часто применяются вместо батарей. Стандартные конденсаторы способны хранить небольшое количество электроэнергии. Суперконденсаторы могут накапливать заряды в тысячи, миллионы и миллиарды раз больше. Подобные приборы работают быстрее батарей. Это обусловлено тем, что суперконденсатор создает статистические заряды на твердых телах, а батареи зависят от медленно протекающих химических реакций.

Батареи характеризуются более высокой плотностью энергии, а ионисторы более высокой плотностью мощности. Суперконденсаторы способны функционировать при низких показателях напряжения, а для получения большего напряжения, их нужно последовательно соединить. Такой вариант необходим для более мощного оборудования.

Технология ионисторов может найти применение в энергетике и приборостроении. Одно из применений – использование в ветряных турбинах. Подобные приборы помогают сгладить прерывистое питание от ветра.

В портативных электронных приборах используются источники питания разнообразных типов

В таких устройствах, как планшеты, смартфоны и ноутбуки важное значение имеет удельная энергоемкость. Чем больше данный показатель, тем выше будет емкость устройства при тех же физических параметрах

Установка прибора с более значительной удельной энергоемкостью позволит увеличить время работы мобильного оборудования, не увеличивая его параметры. Поэтому в смартфонах часто используются полимерные аккумуляторные батареи, которые являются лидерами в малогабаритных перезаряжаемых источниках питания.

Аккумуляторные батареи обладают ограниченным ресурсом. При интенсивном применении ресурс прибора является критичным фактором, который сокращает жизненный цикл оборудования. Поэтому к более перспективным устройствам относятся ионисторы. Они представляют собой идеальный накопитель электроэнергии.

Ионистор похож на электролитический конденсатор, но при тех же размерах имеет большую емкость.  Подобные устройства могут накапливать большое количество энергии за короткий промежуток времени, что позволит сократить время подзарядки до минимального значения. Суперконденсаторы могут выдержать без видимой деградации несколько десятков тысяч циклов.

Благодаря незначительной токсичности материалов для изготовления ионисторов, их легче утилизировать, чем аналогичные варианты. Но из-за большого тока саморазряда данные приборы не годятся для очень продолжительного хранения электроэнергии. Ионисторы отлично подходят для беспроводных периферийных устройств. Здесь проявляют себя такие свойства, как эффективность и высокая скорость заряда.

Беспроводное устройство с ионистором требует ежедневной подзарядки. Но на данную процедуру потратится несколько минут.

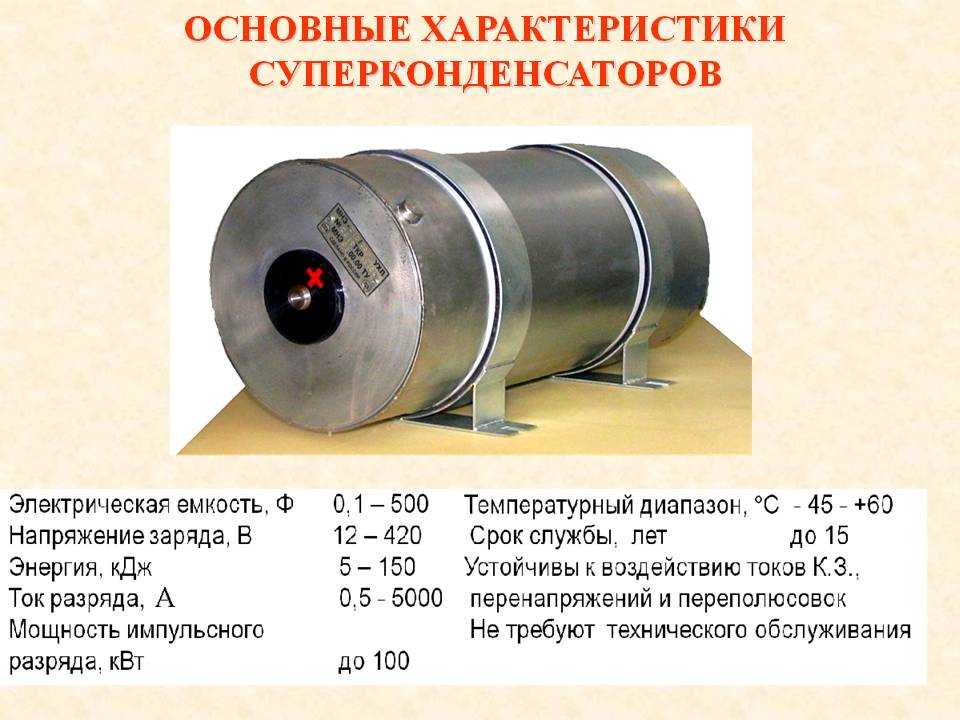

Параметры

Ионисторы отличаются следующими характеристиками:

  1. Внутреннее сопротивление (измеряется в миллиОмах).
  2. Максимальный ток. (А).
  3. Номинальное напряжение (В).
  4. Емкость (Ф).
  5. Параметры саморазряда.

В качестве электродов в приборе применяется активированный уголь или углерод на вспененной основе. Эти компоненты помещаются в электролит. Сепаратор предназначен для защиты устройства от короткого замыкания электродов. В современных устройствах не используется электролит на основе кислоты или кристаллического раствора щелочи, так как данные компоненты обладают высоким уровнем токсичности.

Во внутренних полостях конструкции содержится электролит, запасающий электроэнергию при взаимодействии с пластинами.

Первые электрохимические ионисторы (молекулярные накопители энергиибыли) разработаны более 50 лет назад. Они были изготовлены на основе пористых углеродных электродов. В настоящее время они используются в некоторых электрических приборах.

По сравнению с литий – ионными аккумуляторами современные ионисторы характеризуются большим ресурсом и высокой скоростью разряда.

При использовании ионисторов можно добиться более экономичного режима работы за счет аккумулирования излишков энергии.

Между обкладками конструкции располагается не стандартный слой диэлектрика, а более толстая прослойка, позволяющая получить тонкий зазор. При этом прибор обеспечивает возможность получения электроэнергии в больших объемах. Суперконденсатор аккумулирует и расходует заряды быстрее, чем альтернативные варианты. Двойной слой диэлектрика увеличивает площадь электродов. Это позволяет улучшить электрические характеристики.

Перспективы развития

Согласно заявлениям сотрудников MIT 2006 года, ионисторы могут в скором времени заменить обычные аккумуляторы. Кроме того, в 2009 году были проведены испытания аккумулятора на основе ионистора, в котором в пористый материал были введены наночастицы железа. Полученный двойной электрический слой пропускал электроны в два раза быстрее за счёт создания туннельного эффекта. Группа учёных из Техасского университета в Остине разработала новый материал, представляющий собой пористый объёмный углерод. Полученный таким образом углерод обладал свойствами суперконденсатора. Обработка вышеописанного материала гидроксидом калия привела к созданию в углероде большого количества крохотных пор, которые в сочетании с электролитом смогли хранить в себе колоссальный электрический заряд.

В настоящее время создана одна из необходимых частей конденсатора — твёрдый нанокомпозиционный электролит с проводимостью по ионам лития. Ведётся разработка электродов для конденсатора. Одна из задач — уменьшить размеры ионистора за счёт внутреннего строения.

Учёные из Центра нанотехнологий Университета Центральной Флориды (UCF) в 2016 году разработали гибкий ионистор, состоящий из миллионов нанометровых проволок, покрытых оболочкой из двумерных дихалькогенидов. Такой суперконденсатор выдерживает более 30 тысяч циклов зарядки.

Российские учёные из Сколковского института науки и технологий (Сколтех) в 2019 году разработали новый способ замещения атомов углерода на атомы азота в кристаллической решетке суперконденсаторов, который позволяет шестикратно увеличить их ёмкость, а также увеличить стабильность в циклах зарядки-разрядки. Изобретённый способ плазменной обработки углеродных наностенок структурной решётки ионисторов замещает до 3 % атомов углерода на атомы азота. Удельная ёмкость наностенки после такой обработки достигает 600 Ф/г. Учёные также объяснили, смоделировали и описали механизм включения атомов азота в углеродную решётку. Данное исследование открывает путь к созданию гибких тонкопленочных суперконденсаторов на основе углеродных наностенок.

Плюсы и минусы

Стоит выбрать суперконденсаторы, ради следующих преимуществ:

  1. Заряд и разрядка происходит быстро. Их можно применять, когда нет возможности поставить аккумулятор из – за продолжительной подзарядки.
  2. Ионисторы обладают большим количеством циклов заряда-разряда по сравнению с другим оборудованием.
  3. Для проведения подзарядки не требуются специальные устройства, что облегчает обслуживание.
  4. Приборы легче аккумуляторов и отличаются меньшими размерами.
  5. Обширный диапазон рабочих температур от -45 до 70 градусов.
  6. Продолжительный срок эксплуатации по сравнению с аккумуляторными батареями.
  7. Высокие значения емкостной плотности и КПД циклов разрядки.
  8. Экологическая чистота, долговечность и надежность.
  9. Превосходные параметры удельной мощности.
  10. Допускается полная разрядка.

Некоторые минусы вызывают сложности с эксплуатацией:

  1. Дорогостоящие элементы.
  2. Невысокие характеристики номинального напряжения. Чтобы справиться с проблемой требуется последовательное соединение нескольких элементов.
  3. При несоблюдении температурного режима устройство может быстро сломаться.

Устройство должно быть защищено от короткого замыкания, т.к. это может вызвать повышение температуры. В результате элементу понадобится замена.

История создания

Первый конденсатор с двойным слоем на пористых угольных электродах был запатентован в 1957 году фирмой General Electric. Так как точный механизм к тому моменту времени не был ясен, было предположено, что энергия запасается в порах на электродах, что и приводит к образованию «исключительно высокой способности накопления заряда». Чуть позже, в 1966, фирма Standard Oil of Ohio, Cleveland (SOHIO), USA запатентовала элемент, который сохранял энергию в двойном слое.

Столкнувшись с фактом небольшого объёма продаж, в 1971 году SOHIO передала лицензию фирме NEC, которой удалось удачно продвинуть изделие на рынке под названием «Supercapacitor» (Суперконденсатор). В 1978 году фирма Panasonic выпустила на рынок «Золотой конденсатор» («Gold capacitor», «Gold Cap»), работающий на том же принципе. Эти конденсаторы имели относительно высокое внутреннее сопротивление, ограничивающее отдачу энергии, и применялись в цепях питания энергозависимой памяти (SRAM).

Ионисторы в СССР были анонсированы в журнале «Радио» № 5 в 1978 году. Это были ионисторы КИ1-1 и они имели ёмкость от 0,1 до 50 Ф в зависимости от типоразмера.

Первые ионисторы с малым внутренним сопротивлением для применения в мощных схемах были разработаны фирмой PRI в 1982 году. На рынке эти ионисторы появились под названием «PRI Ultracapacitor».

Использование

Транспортные средства

Тяжелый и общественный транспорт

Электробусы с питанием от ионисторов называются «капабусы». В настоящее время капабусы выпускаются фирмами Hyundai Motor, «Тролза», «Белкоммунмаш», «ЛИАЗ», «НЕФАЗ» и др..

Капабусы Hyundai Motor представляют собой обыкновенные автобусы с электроприводом, питаемым от бортовых ионисторов. По задумке конструкторов из Hyundai Motor, такой автобус будет заряжаться на каждой второй или каждой третьей остановке, причём длительности остановки достаточно для подзарядки автобусных ионисторов. Hyundai Motor позиционирует свой капабус как экономичную замену троллейбусу (нет необходимости прокладывать контактную сеть) или дизельному (и даже водородному) автобусу (электроэнергия пока дешевле дизельного или водородного топлива).

Капабусы от «Тролзы» технически представляют собой «бесштанговые троллейбусы». То есть конструктивно это троллейбус, но без штанг питания от контактной сети и, соответственно, с питанием электропривода от ионисторов.

Но особенно перспективны ионисторы в качестве средства реализации системы автономного хода для обычных троллейбусов. Троллейбус, оборудованный ионисторами, по маневренности приближается к автобусу. В частности, такой троллейбус может:

  • проходить отдельные короткие участки маршрута, не оборудованные контактной сетью (в том числе при необходимости двигаться в объезд, когда на каком-то участке маршрута движение по штатной трассе маршрута невозможно);
  • проходить места обрыва линии контактной сети;
  • возможность объезжать препятствия даже тогда, когда длина токоприёмных штанг не позволяет это сделать (водитель оборудованного ионисторами троллейбуса в этом случае просто опустит токоприёмные штанги и объедет препятствие, после чего вновь поднимет токоприёмные штанги и продолжит движение в штатном режиме);
  • отпадает надобность в развитии контактной сети в депо и на разворотных кольцах на конечных остановках — в депо и на разворотных кольцах оборудованные ионисторами троллейбусы маневрируют с опущенными токоприёмными штангами.

Таким образом, троллейбусная система, используя оборудованные ионисторами троллейбусы, по гибкости приближается к обычной автобусной.

С мая 2017 в Минске применяют первые белорусские электробусы Белкоммунмаш Е433 Vitovt Max Electro. Электробусы заряжаются на трёх зарядных станциях, расположенных в конечных точках маршрутов. Зарядка током 500 ампер длится 5—8 минут. Пустой электробус на одном заряде проезжает 20 км. Ионисторы производит ООО «Чэнду Синьджу Шелковый Путь Развитие» в китайско-белорусском промышленном парке «Великий камень».

Автомобильный

Ё-мобиль — проект автомобиля, разрабатывавшийся в Российской Федерации, использовал суперконденсатор как основное средство для накопления электрической энергии. Сами эти суперконденсаторы не выпускались серийно и разрабатывались параллельно с автомобилем.

Автогонки

Система KERS, применяющаяся в «Формуле-1», использует именно ионисторы.

Бытовая электроника

Применяются для основного и резервного питания в фотовспышках, фонарях, карманных плеерах и автоматических коммунальных счётчиках — везде, где требуется быстро зарядить устройство. Лазерный детектор рака молочной железы на ионисторах заряжается за 2,5 минуты и работает 1 минуту.

В магазинах автопринадлежностей продаются ионисторы ёмкостью порядка 1Ф, предназначенные для питания автомагнитол (и аппаратуры, питаемой от разъёма прикуривателя) при выключенном зажигании и во время запуска двигателя (на многих автомобилях на время работы стартера отключаются все остальные потребители), а также для сглаживания скачков напряжения при пиковых нагрузках, например для работы мощных динамиков.

Перспективы использования

Ионисторы с каждым годом становятся все совершенней

Важным параметром, которому ученые уделяют особое внимание — является увеличение удельной емкости. Через какое – то время планируется подобными приборами заменить аккумуляторы

Такие элементы позволяют заменить батареи в различных технических сферах. Специалисты возлагают большие надежды на разработку графеновых устройств. Применение инновационного материала поможет уже в ближайшее время создать изделия с высокими показателями запасаемой удельной энергии.

Ионистор нового образца в несколько раз превосходит альтернативные варианты. Данные элементы имеют в своей основе пористую структуру. Применяется графен, на котором распределяются частицы рутения. Преимуществом графеновой пены является способность удержания частиц оксидов переходных металлов. Подобные суперконденсаторы работают на водном электролите, что позволяет обеспечить безопасность эксплуатации.

В перспективе новинки будут применяться в сфере изготовления персонального электрического транспорта. Приборы на основе графеновой пены могут перезаряжаться до 8000 раз без ухудшения качественных характеристик.

В сфере автомобильного строения проводятся разработки альтернативных разновидностей топлива и устройств накопления энергии высокой эффективности. Подобные приборы могут применяться для грузового транспорта, электрических автомобилей и поездов.

В автомобилестроении суперконденсаторные батареи находят следующие применения:

  1. Пусковое устройство  подсоединяется параллельно стартерным батареям. Применяется для повышения эксплуатационного срока и улучшения пусковых характеристик двигателя.
  2. Для стабильного питания акустических систем большой мощности в автомобиле.
  3. Буферные батареи подходят для применения в гибридном транспорте. Они характеризуются небольшой емкостью и значительной выходной мощностью.
  4. Тяговые батареи актуальны при использовании в качестве основного источника питания.

Суперконденсаторы обладают множеством преимуществ по сравнению с аккумуляторами в автомобильной промышленности. Они превосходно выдерживают перепады напряжения. Приборы характеризуются легкостью, поэтому можно устанавливать большое их количество.

Для сферы микроэлектроники разрабатываются новые технологии по производству компактных суперконденсаторов. При производстве электродов применяются специальные методы осаждения на тонкую подложку из диоксида кремния специальной углеродистой пленки.

Использование суперконденсаторов позволяет внедрить в жизнь экологические технологии экономии энергии. В перспективе предусмотрено расширение сфер применения таких приспособлений для отраслей автотранспорта, мобильной техники и средств связи.

Применение

Уникальные характеристики ионисторов находят применение в различных областях техники..

Суперконденсаторы используются в следующих вариантах техники:

  1. Общественный транспорт. В электробусах вместо аккумуляторов устанавливаются ионисторы. Они заряжаются во время высадки и посадки пассажиров. Подобный транспорт способен объезжать пробки и обрывы контактных линий.
  2. Электромобили. Одна из проблем такого транспорта является длительное время зарядки. Суперконденсатор позволяет производить зарядку на кратковременных остановках.
  3. Бытовая электроника. Устройства применяются в фотовспышках и другом оборудовании. Они обеспечивают быструю подзарядку.
  4. Неполярные конденсаторы применяются в ветровых турбинах и кислотных батареях.
  5. Ионисторы используются в системах демпфирования энергетических нагрузок, а также в оборудовании запуска электродвигателей.
  6. Суперконденсаторы необходимы в комплексах, в которых предусмотрены критические нагрузки. Для вышек мобильной связи, больничных учреждений и для портового оборудования.
  7. Приборы применяются для источников резервного электроснабжения ПК, а также в микропроцессорах и мобильных телефонах.

Для улучшения работы автомагнитолы можно приобрести и поставить ионистор. Он позволяет сгладить колебания напряжения во время включения зажигания. В некоторых странах применяются автобусы без тяговых батарей, а все работы производятся ионисторами.

В ходе проведенных испытаний было выявлено, что подобные устройства превосходят свинцово-кислотные батареи в ветровых турбинах. Суперконденсаторы востребованы в системах бесперебойного питания, в которых необходимо обеспечить быструю передачу мощности.

В мире насчитывается примерно 66 крупнейших производителей ионисторов.

Сравнения

С появлением ионисторов стало возможным использовать конденсаторы в электрических цепях не только как преобразующий элемент, но и как источник напряжения. Широко применяются в качестве замены батареек для хранения информации о параметрах изделия при отсутствии внешнего питания. Такие элементы имеют как несколько преимуществ, так и ряд недостатков над обычными химическими источниками тока — гальваническими элементами и аккумуляторами:

Недостатки

  • Высокая цена ионисторов с большими разрядными токами, препятствующая их широкому применению.
  • Напряжение напрямую зависит от степени заряженности.
  • Возможность выгорания внутренних контактов при коротком замыкании для ионисторов большой ёмкости и с низким внутренним сопротивлением.
  • Низкое рабочее напряжение по сравнению с большинством конденсаторов других типов. При последовательном соединении требуется балансировка, чтобы избежать перезаряда отдельных ячеек.
  • Значительно больший, по сравнению с аккумуляторами, саморазряд: порядка 1 мкА у ионистора 2 Ф × 2,5 В.
  • Существенно меньшая скорость отдачи заряда по сравнению с обычными конденсаторами.

Преимущества

  • Большие максимальные токи зарядки и разрядки.
  • Малая деградация даже после сотен тысяч циклов заряда/разряда. Проводились исследования по определению максимального числа циклов заряд-разряд. После 100 000 циклов не наблюдалось ухудшения характеристик.
  • Высокое внутреннее сопротивление у большинства ионисторов (препятствует быстрому саморазряду, а также перегреву и разрушению).
  • Ионистор обладает длительным сроком службы (при 0,6 Uном. около 40 000 часов с незначительным снижением емкости).
  • Малый вес по сравнению с электролитическими конденсаторами подобной ёмкости.
  • Низкая токсичность материалов (кроме органических электролитов).
  • Неполярность (хотя на ионисторах и указаны «+» и «−», это делается для обозначения полярности остаточного напряжения после его зарядки на заводе-изготовителе).
  • Малая зависимость от окружающей температуры: могут работать как на морозе, так и на жаре.
  • Большая механическая прочность: выносят многократные перегрузки.
