Управление опережением зажигания Править
Система зажигания с маховичным генератором представляет собой простое и дешевое устройство, обеспечивающие искрообразование на свече зажигания. На практике она работает достаточно хорошо, обеспечивая полное использование энергопередачи в заданный момент поворота якоря генератора.
Благодаря связанным с этим ограничениям, на большинстве статоров ранних систем зажигания с маховичным генератором нельзя было изменять угол опережения зажигания. Угол опережения зажигания выставлялся при изготовлении, и впоследствии его изменение ограничивалось пределами регулировки зазора в контактах прерывателя. В то время как на небольших двухтактных двигателях этого вполне достаточно, на больших четырехтактных машинах потребность в изменении опережения зажигания по мере увеличения скорости возрастает, поэтому они были оснащены устройством автоматического опережения зажигания (ATU). Это устройство обладает ограниченной степенью регулирования (в пределах от +20° по углу поворота коленчатого вала при максимальной частоте вращения, до приблизительно +40° на неработающем двигателе).
В настоящее время внедрение электроники в систему зажигания означает, что необходимость в механическом управлении опережением зажигания отпала, поэтому ранее упомянутые ограничения снимаются. Это означает, что системы зажигания с маховичным генератором (получившие название магдино с CDP) получили новую жизнь и часто используются, главным образом, на небольших внедорожных двухтактных машинах.
Принцип работы зажигания в двигателе 4-х тактного скутера
В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.
Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.
- Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.
Сбитое зажигание – причина отказа двигателя
Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.
- Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
- Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
- Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
- Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.
Устройство системы зажигания скутеров
Система зажигания скутера нужна для того, чтобы воспламенять бензин, попадающий в цилиндры
Очень важно, чтобы момент возгорания был выбран точно, иначе скутер не поедет. Воспламенение обеспечивает мощный электрический разряд, выдаваемый свечой зажигания
Для этого требуется напряжение не менее 15 000 Вольт, получить его можно только благодаря катушке зажигания, которая преобразует напряжение, подаваемое аккумулятором. На старых моделях устанавливалось контактное кулачковое зажигание, современные оснащаются бесконтактным, которое показывает себя лучше и практичнее.
КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ
В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.
Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).
Рис. 1.2. Двигатель со снятой головкой блока цилиндров.
Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.
Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).
Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.
Рис. 1.3. Поршень с шатуном.
Рекомендуем: Как оформить замену двигателя в ГИБДД в 2019 году
На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).
Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.
Примечание.
Распределительный вал двигателя приводится в действие коленчатым валом.
Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).
При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.
Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.
Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.
По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
Как повысить мощность
Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.
Для повышения мощности ДВС можно сделать следующее:
- Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
- Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
- Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
- На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.
Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.
Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).
Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.
Сбитое зажигание, как причина отказа двигателя
Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.
Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.
Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.
Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.
Принцип работы двухтактного двигателя
Что бы понять, почему четырёхтактные моторы вытеснили младших братьев на автомобильной технике, разберемся, как работает двухтактный двигатель.
Последовательность действий рабочего цикла силовой установки:
Такт сжатия.
Процесс сопровождается перемещением поршня снизу вверх. Движение провоцирует поступление горючего через отверстия продувки в агрегат, впоследствии, юбка поршня перегораживает эти отверстия. Дальнейшее движение сопровождается закрытием каналов выпуска, в которые выталкивались отходы горения. Между поршнем и верхней частью цилиндра, образуется пространство сгорания, в котором создаётся избыточное давление. Одновременно, в пространстве под поршнем, возникает разряжение, и пространство используется для перетекания обновлённой дозы горючего. Достигнув верхней точки, заряд загорается.
Схема двухтактного двигателя
Такт расширения.
Воспламенившись, порция создаёт избыточное давление, которое жмёт на дно поршня и заставляет перемещаться. Процесс сопровождается поочерёдным открытием окон, сначала на выпуск, потом на продувку. Спуск создаёт избыточное давление под поршневой камеры, под его воздействием горючее снова поступает в цилиндр, выдавливая оставшуюся отработку и наполняя пространство для повторения предыдущего такта.
Принцип работы двухтактного двигателя позволяет обходиться без системы газораспределения, делая легче и надёжней конструкцию агрегата. Обратная сторона, качество процесса газообмена. Двухтактный режим невозможен без продувки, процесс которой сопровождается выходом не сгоревшего топлива вместе с отработанными газами наружу. Это ведет к перерасходу горючего и повышенной токсичности выхлопа агрегата.
Стоит заметить, что выше описанная схема характерна для карбюраторных моторов. В случае с дизелем или инжектором, в цилиндр через отверстия продувки подаётся чистый воздух. Горючая смесь поступает посредством впрыска, эту работу выполняют форсунки.
Диагностика
Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.
Если он не запускается, то самая частая причина – это барахлит система холодного пуска.
Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.
Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.
Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.
При этом из карбюратора не должны брызгать или выливаться капли бензина.
Одноцилиндровые двигатели[править | править код]
Типичный одноцилиндровый двухтактный двигатель
Типичный четырехтактный одноцилиндровый двигатель
Простейшей схемой двигателя служит одноцилиндровая схема. Ее основными достоинствами являются простота и небольшие габариты. Это означает, что себестоимость и трудоемкость изготовления такого двигателя невелики, и он проще в обслуживании и ремонте. Поэтому одноцилиндровый двигатель идеально подходит для мопедов, скутеров и небольших внедорожных мотоциклов.
Однако он обладает множеством недостатков с точки зрения характеристик двигателя.
Поскольку воспламенение смеси в одноцилиндровом четырехтактном двигателе происходит один раз за каждые 720 градусов поворота коленчатого вала, для поддержания вращения двигателя до его следующего рабочего хода необходимы большие маховики.
Для того чтобы избежать чрезмерного увеличения веса, маховики должны обладать большим диаметром и небольшой толщиной. Приходится максимально облегчать поршень, также необходим длинный шатун, и в итоге получается двигатель, называемый длинноходным. Характеристики такого двигателя хороши до определенного момента: он экономичен, обладает хорошей кривой мощности и характеристики момента таковы, что он может относительно легко обеспечивать динамичный разгон с низких частот вращения двигателя. Для использования великолепной характеристики мощности передаточные числа коробки передач могут быть «растянуты», за счет этого управление машиной становится не столь напряженным. Действительно, влияние вибрации двигателя до определенной степени субъективно и, как правило, довольно высокие уровни низкочастотных колебаний предпочтительнее менее интенсивного, но более раздражающего «дребезжания».
Однако если попытаться заставить такой двигатель работать при больших частотах вращения, его недостатки станут очевидными. Наличие массивных маховиков означает большое количество накопленной энергии или инерции, и ускорение, по сегодняшним меркам, будет ограничиваться медленным набором скорости. Маленький диаметр цилиндра и большой ход поршня означают высокие скорости линейного перемещения поршня, а следовательно, высокий уровень износа этих узлов. При попытке уменьшить ход поршня сглаживающий эффект больших маховиков теряется, а неуравновешенные силы увеличиваются. Это плохо сказывается на комфортабельности мотоцикла — покладистый одноцилиндровый двигатель превращает его в «дрель, передвигающуюся по дороге».
Другая проблема двигателей большого объема связана с затруднением запуска, даже если для этого применяется электрический стартер. Но, поскольку большинство одноцилиндровых двигателей большого объема используются для соревнований в условиях бездорожья и не оснащаются электрическим запуском, то каждый раз коленчатый вал приходится устанавливать в положение, когда он чуть не доходит до ВМТ на такте сжатия, затем давать ему здоровенный пинок, чтобы заставить его вращаться. Кроме того, есть проблема отдачи, которая проявляется, когда коленчатый вал установлен неправильно или когда на кик-стартер нажали недостаточно сильно. При этом усилия для того, чтобы поршень миновал такт сжатия, недостаточно, и он резко отскакивает назад из-за воздействия компрессии. При этом рычаг кик-стартера отпрыгивает назад и перекидывает вас через руль или ломает вам ногу. Некоторые одноцилиндровые двигатели оснащаются декомпрессором, предназначенным для облегчения запуска и уменьшения отдачи. Компания Honda разработала систему, в которой при нажатии на кик- стартер небольшой кулачок воздействует на выпускной клапан с целью немного приоткрыть его в ВМТ на такте сжатия. Это снижает усилие, необходимое для прокручивания коленчатого вала двигателя. Второй кулачок начинает работать, когда происходит отдача, также слегка приоткрывая выпускной клапан и снижая силу отдачи.
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

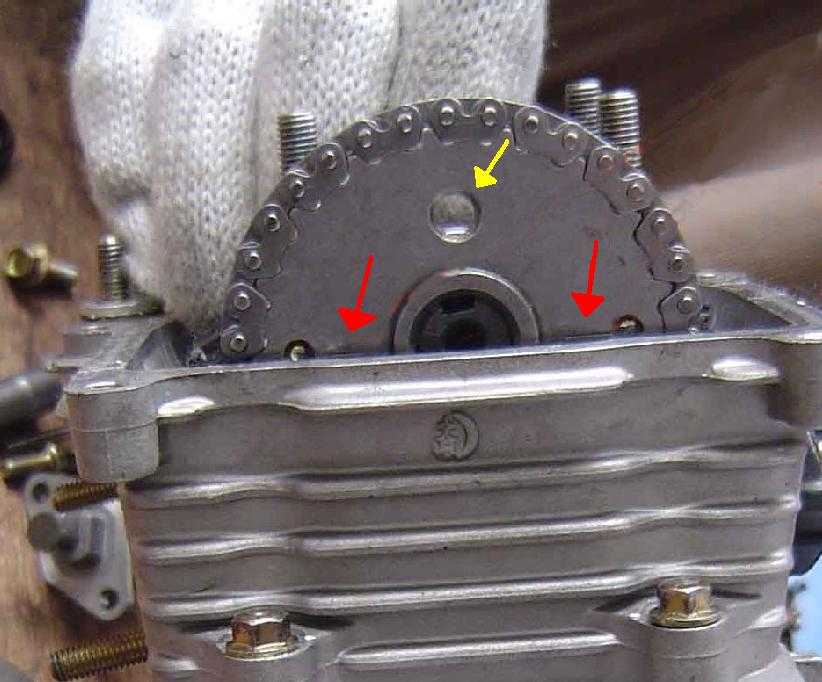

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Как выставить зажигание на скутере
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

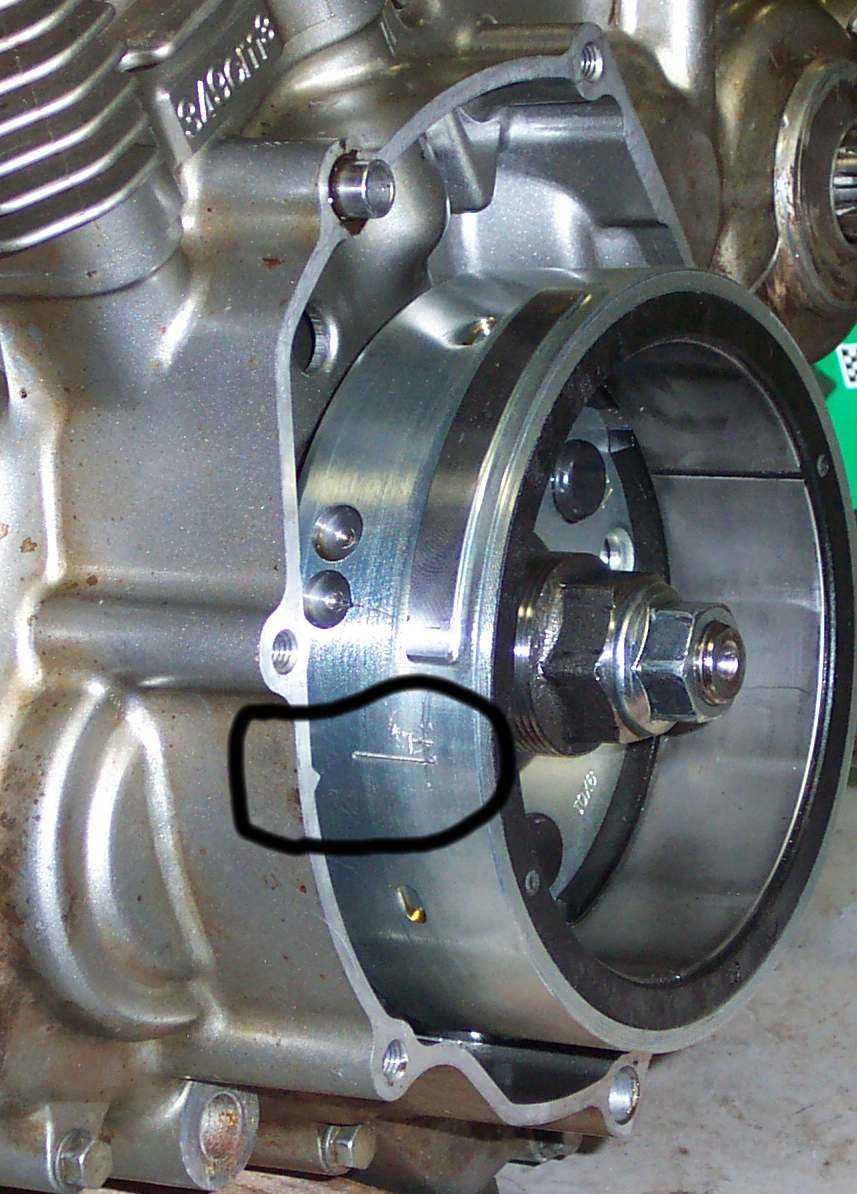

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально
Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга
Стоять они должны горизонтально.
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
После этого нужно сделать следующее:
- Выставляются метки описанным выше способом.
- Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
- Следите за тем, чтобы метки или отверстия находились в правильном положении.
Как обслуживать двухтактный подвесной лодочный мотор
Большинство людей считает, что они могут просто взять свой лодочный мотор и положить его прямо в гараж или сарай на зиму. Но когда приходит весна, они удивляются, что он не работает. Мы попробуем, объяснить, как избежать этого.
Сделать самому, или обратиться в сервис? Конечно лучше отдать специалистам, но это сделать не всегда возможно
Мы попробуем объяснить, как это сделать самому, и не важно где вы взяли двигатель, купили новый или б. у., подарили вам его, или он достался по наследству
Обслуживать все равно нужно.
Это пошаговое руководство покажет обслуживание небольшого двухтактного подвесного двигателя. На фотографиях будут показаны два подвесных мотора Mercury и Suzuki. Конечно другие марки несколько отличаются, но основные компоненты должны быть узнаваемы. Любой водномоторник, с разумным уровнем технического образования, может сделать все это сам (это в основном относится к моторам б. у., или доставшимся по наследству, на новые моторы, можно потерять гарантию), но если у вас есть какие-либо сомнения, то лучше обратиться в ближайший сервисный центр.
- Слейте старое топливо.
Одним из самых распространенных обращений, это: «Все работало нормально в прошлом году, но теперь, двигатель не заводится». Это происходит потому, что бензин со временем испаряется, а масло нет (мы обслуживаем 2-х тактник!), оставляя после себя масляную пленку, она затянет в карбюраторе все жиклеры и поплавок. Таким образом, первый шаг, сливаем старое топливо.
- Снимаем топливную трубку от карбюратора, ослабив зажим плоскогубцами.
- Открываем топливный кран и сливаем топливо.
- Если это необходимо, снимаем бак и чистим.
Проверяем свечу зажигания.
Снимаем свечу зажигания. Электрод рабочей свечи, должен быть коричневого или серого цвета. Если нет, то чистим нагар и проверяем искру. При повреждении керамического изолятора, или сгорания электрода — меняем свечу.
Проверяем ручной стартер.
Обычно, стартер крепится тремя болтами. Выкрутите их, и проверьте стартер, изнашивание шнура, а также необходимо смазать подшипник.
Снимаем и чистим карбюратор.
Карбюратор отвечает за обеспечение правильного сочетание топливной смеси 2-х тактного мотора с воздухом. Засорение карбюратора приводит к тому, что двигатель не будет работать должным образом на холостом ходу и под нагрузкой. Решение простое, разобрать и почистить карбюратор.
Ослабить зажим и приступить к демонтажу
Внимание! Не потеряйте уплотнительное кольцо. Отверните винты, удерживающие чашу
Внимание! Делайте это лучше над лотком, чтобы ничего не потерять.
Очистите чашу от любой коррозии или грязи.
Далее снимаем поплавок
Высота поплавка, имеет важное значение, следовательно нужно все хорошо запомнить, так чтобы при дальнейшей сборке, собрать именно так как было. Выдавите игольчатый клапан, шарнирный болт и снимите рычаг поплавка
На некоторых двигателях игольчатый клапан будет собран с поплавком, так что вам, возможно, придется удалить булавку перед поплавком.
Отверните жиклер. Проверьте отверстие. Оно должно быть чистое.
Это должно выглядеть следующим образом — чистое отверстие.
Далее собираем карбюратор, и крепим его к двигателю.
Внимание! Убедитесь, что уплотнительное кольцо установлено правильно.
Собрать заново корпус насоса и снова прикрепить редуктор к нижней части ноги.
Внимание! Сборку проводить аккуратно, убедившись, что все стало на свои места.
Вывинчиваем верхние и нижние заглушки и даем маслу стечь.
Внимание! Проверьте масло, нет ли в нем воды. Если масло синие и чистое, то все в порядке. Но если мутное, то могут возникнуть проблемы. Желательно тогда обратиться к специалистам.
Заправьте редуктор новым маслом снизу вверх. Обычно трансмиссионное масло продается в тюбиках. Редуктор заполнен, когда масло начинает выходить из верхнего отверстия.
Желательно заменить волокнистые шайбы на обоих заглушках, и ввинтить их, начиная с нижней.
