Газораспределительный механизм (грм): устройство, назначение и принцип работы

Баланс фаз газораспределения

Сейчас многие могут сказать — ну круто, нужно дольше делать перекрытие клапанов. Почему короткий промежуток? Ведь продувка лучше, наполняемость больше, мощность растет.

Но не все так просто. Если взять рядовые автомобили, со старыми технологиями, где нет фазорегуляторов, то здесь делают усредненные значения – как для высоких, так и для низких оборотов.

Смотрите в чем смысл:

Если сделать большое перекрытие клапанов. То есть впускные клапана будут открываться намного больше и раньше, как собственно и выпускные. То на низких оборотах такой двигатель будет работать нестабильно или даже вообще будет глохнуть. НО почему? Да все просто — отработанные газы смогут выходить во впуск и там смешиваться с новой топливной смесью, обедняя ее, ведь большого потока нет! Таким образом работать мотор на низах будет хуже. Однако на высоких оборотах продувка будет действительно лучше.

Однако если у вас есть фазовращатели, либо один (обычно на впуске), либо два (впуск и выпуск). Тогда вы можете менять фазы исходя из ваших потребностей.

Простыми словами:

  • Когда обороты низкие. То перекрытие вообще нет, либо оно минимально, ибо нет потребности — переваривать большое количество воздушно-топливной смеси
  • Когда обороты средние или тем более высокие. Тогда «фазовращатели» могут менять угол, делая фазы больше, и перекрытие также больше. Тогда продувка и наполняемость будут лучше.

Как видите все очень просто.

Сейчас современные иномарки идут как минимум с одной фазокрутилкой (на впуске). Этот мотор при высоких оборотах получается мощнее и зачастую экономичнее.

Влияние тепловых зазоров на работу двигателя.

Неправильная величина зазора сильно влияет на работу двигателя.

Почему увеличивается зазор в клапанах

Увеличение зазоров связано с тем что трущиеся поверхности подвергаются износу. Зазоры увеличиваются за счет износа между клапаном и коромыслом, коромыслом и штангой. Штангой и толкателем. Стираются кулачки на распредвалу. Увеличивается износ в шейка распредвала, и на валу коромысел. Появляется биение между коромыслом и валом коромысел. И какую конструкцию ГРМ не взять везде есть поверхности которые изнашиваются между собой.

Последствия увеличенных зазоров клапанов

Увеличенные зазоры клапанов имеют следующие последствия. Клапана открываются позже и закрываются раньше чем положенного. При впуске. Клапана закрываются раньше. Это не позволяет наполнить цилиндры в полном объёме. Поршень сожмет меньший объём воздуха или топливной смеси. В результате чего уменьшится давление расширяющихся газов.  Топливо не полностью сгорит в цилиндре. Если воздуха будет не хватать. Образуется сажа. Частично не сгоревшее топливо станет догорать в следующем цикле работы цилиндра. И как результат возникнет местный перегрев поршневой группы. Здесь речь идет о очень высоких температурах. Свыше 1000 градусов.  Местный перегрев двигателя  вызовет последствия. Которые приведут к прогоранию поршня, клапанов межклапанных перегородок.  В результате ГБЦ не будет подлежать ремонту.

После того как топливо завершит работу. Выпускной клапан должен открыться. Но при увеличенном зазоре он откроется позже. После того кого как поршень начнет движение вверх. Клапан какое то время будет закрыт. Поршень встретит сопротивление в такте выброса выхлопных газов.  Закроется раньше.  Не будет возможности всем газам выйти из камеры сгорания Это повлияет на мощность двигателя.

В такте впуска поршнем не создаётся требуемое разряжение. Воздух и топливо поступают в меньшем объёме. Это снижает мощность двигателя.

Несоответствие тепловых зазоров в большую или меньшую сторону плохо влияет на работу двигателя. Снижает его мощность и создает вероятность прогорания элементов поршневой группы. В процессе работы зазоры могут как увеличиваться так и уменьшаться

Уменьшенные зазоры клапанов

Вызывают неплотное закрытие клапанов и связано с износом клапана и седла клапана. Клапан вращаются вокруг своей оси. Конструкция пружин клапанов устроена таким образом. Что при каждом нажатии на клапан. Он проворачивается. Это позволяет равномерно распределять усилие нагрузки на клапан по всей плоскости прилегания. В процессе работы клапана постоянно ударяются по седлу и в момент соприкасания проворачиваются. Всё это приводит к износу седла и клапана. В результате клапан поднимается вверх. И как следствие уменьшается зазор между клапаном и коромыслом.

И если вовремя не отрегулировать зазор клапан перестанет закрываться Так как начнет постоянно давить на коромысло. В статье упоминается конструкция ГРМ которая включает в себя. Распредвал, чашку толкателя, штангу, коромысло и клапан. Эта конструкция применяется, в случае если распредвал расположен в блоке двигателя. Если распредвал или два распредвала располагаются в головке двигателя. Применяется другая конструкция газораспределительного механизма. В которой распредвал сначала на рокер который является коромыслом клапана. Такая конструкция устанавливается на итальянских двигателях применяемых в  ВАЗ 2101-07. Регулировка клапанов осуществляется между кулачком распредвала и рокером.

Последствия уменьшенных зазоров клапанов

Если зазоры клапанов стали меньше допустимой величины. При нагреве двигателя клапана перестанут плотно закрываться. Не произойдет полноценного сжатия топлива. Снизится компрессия в цилиндрах двигателя. При низкой компрессии топливо в цилиндрах сгорает не полностью. Вследствие чего образуется сажа. Топливо  начинает догорать в последующих циклах работы двигателя. Возникает местный перегрев элементов поршневой группы. В первую очередь страдают клапана. Так как через них прорывается пламя из камеры сгорания.

Полезные рекомендации

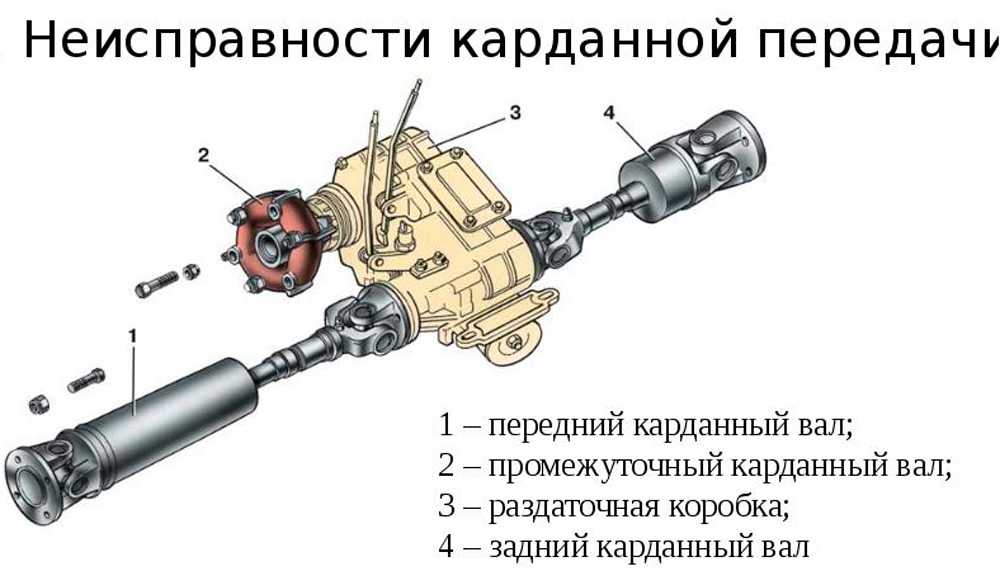

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

  1. При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
  2. Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
  3. Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

  • постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
  • не разгоняться резко;
  • плавно трогаться с места;
  • длительно не буксовать на машине;
  • не экономить на качественных запчастях;
  • проводить диагностические мероприятия;
  • при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Техническое обслуживание газораспределительного механизма:

При выезде автомобиля в рейс необходимо прослушать двигатель на отсутствие стуков и вибраций при различной частоте вращения коленчатого вала двигателя.

Во время проведения ТО-1 необходимо прослушать работу двигателя, тщательно продиагностировать клапанный механизм ГРМ и отрегулировать зазоры.

Во время проведения ТО-2 производится проверка крышки распределительных шестерен и в случае вибрации подтягивается с помощью специальных болтов.

При обслуживании газораспределительного механизма двигателей автомобилей марки ВАЗ, при пробеге 2000 км, и каждые последующие 30 тыс. км требуется подтяжка гаек крепления корпуса подшипников распредвала ГРМ. А после 15 тыс. км пробега проверяют степень натяжения цепи или ремня распредвала, в случае растяжки подтягиваем. Каждые 30 тыс. км пробега регулируют тепловые зазоры между клапанами и коромыслами.

Если ремень привода ГРМ уже поношенный, существует возможность разрыва ремня, поэтому соблюдайте сроки замены ремня ГРМ заявленные производителями.

Устройство механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

  • одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
  • шестерни коленчатого вала;
  • цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска. На двухвальных двигателях возможна раздельная регулировка фазы впуска и фазы выпуска. Это позволяет оптимизировать работу двигателя под различные режимы.

Когда кулачок распределительного вала доходит до клапана, то начинает давить на него до тех пор, пока клапан полностью не откроется. Затем кулачок проходит дальше и пружина начинает выдавливать клапан, стремясь закрыть его. Как только давление со стороны распределительного вала исчезает, пружина полностью закрывает клапан. Угол поворота распределительного вала, в течение которого впускные или выпускные клапаны одного цилиндра открыты и называется фазой газораспределения.

Принцип работы

Принцип работы системы заключается в изменении положения распределительных валов относительно шкива коленчатого вала.

Система имеет два направления работы:

  • Опережение открытия клапанов.
  • Запаздывание открытия клапанов.

Опережение

Масляный насос при работе ДВС создает давление, которое подается на электромагнитный клапан CVVT. ЭБУ за счёт широтно-импульсной модуляции (ШИМ) управляет положением клапана VVT. Когда необходимо отрегулировать исполнительный механизм на максимальный угол опережения, клапан перемещается и открывает масляный канал к камере опережения гидромуфты CVVT. Из камеры запаздывания жидкость в это же время начинает сливаться. Это позволяет переместить ротор с распределительным валом относительно корпуса в противоположное относительно вращения коленвала направление.

Запаздывание

Принцип аналогичен предыдущему, однако клапан-соленоид при максимальном запаздывании открывает масляный канал к камере запаздывания. В это время ротор CVVT перемещаются в сторону направления вращения коленвала.

Выставление зазоров в клапанах с помощью индикатора

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

  • так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
  • совмещаем метки распредвала для настройки 8-го и 6-го клапана;
  • на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
  • если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
  • с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

  • допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
  • ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
  • при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
  • добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
  • отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

Как двигают фазы

У разных производителей существуют различные конструкции таких систем. Одни изменяют время подъема клапанов, другие – высоту подъема, а третьи – и то, и другое. Системы изменения фаз могут устанавливаться только для впускных клапанов или и для впускных, и для выпускных. В настоящее время используется три способа изменения фаз газораспределения.

  • Первый способ – поворот распредвала по ходу вращения с ростом оборотов двигателя. Таким образом, обеспечивается более раннее открытие клапанов. Основная деталь таких систем – фазовращатель (другое название – гидроуправляемая муфта). Он представляет собой ротор, смонтированный в шкиве распредвала, между которыми есть полости. Эти полости по сигналу контроллера двигателя через электромагнитный клапан заполняются маслом, что приводит к повороту распредвала. Угол поворота зависит от того, какая именно полость заполнена. Фазовращатель в большинстве случаев устанавливается только на впускной распредвал, на некоторых системах – и на выпускной. Описанный способ используется в системах VANOS и Double VANOS от BMW, VVT-i и Dual VVT-i(Variable Valve Timing with intelligence) от Toyota, VVT(Variable Valve Timing) от Volkswagen, VTC(Variable Timing Control) от Honda, CVVT(Continuous Variable Valve Timing) от Hyundai, Kia, Volvo, General Motors, VCP(Variable Cam Phases) от Renault.
  • Второй способ – применение кулачков разного профиля на разных режимах работы. На малых оборотах используются кулачки, обеспечивающие «узкие» фазы, то есть малые высоту подъема и время открытия клапанов. С ростом оборотов по команде блока управления происходит переключение на «широкофазные» кулачки. Таким образом, фазы меняются ступенчато, а не плавно, как в предыдущей системе. Зато, кроме фаз, регулируется и высота подъема клапана. Разнопрофильные кулачки используют в своих системах: VTEC (Variable Valve Timing and Lift Electronic Control) от Honda, VVTL-i (Variable Valve Timing and Lift with intelligence) от Toyota, MIVEC (Mitsubishi Innovative Valve timing Electronic Control) от Mitsubishi.
  • Третья, самая совершенная группа систем, плавно регулирует высоту подъема клапанов. Главное достоинство таких систем в том, что они позволяют отказаться от дроссельной заслонки на впуске. Тем самым существенно снижаются насосные потери и расход топлива. Впервые такая система под названием Valvetroniс была применена BMW. В ней между распредвалом и клапаном расположен дополнительный рычаг, один конец которого давит на коромысло клапана, а второй соединен с эксцентриковым валом. Проворачивая этот вал с помощью электромотора, система управления тем самым меняет наклон рычага и его плечо. Увеличение плеча приводит к увеличению подъема клапана и количества воздуха, попадающего в цилиндры. Высота подъема регулируется в пределах от 0,5 до 12 мм.

Вслед за BMW аналогичные системы создали Valvematic от Toyota, VEL (Variable Valve Event and Lift System) от Nissan, MultiAir от Fiat, VTI (Variable Valve and Timing Injection) от Peugeot.

В системе MultiAir используется один распредвал, который приводит и впускные, и выпускные клапана. Но если выпускные клапана механически управляются кулачками, то на впускные воздействие от кулачков передается через специальную электрогидравлическую систему. Именно в ней и состоит новизна. Впускные кулачки нажимают на поршни, а те через электромагнитный клапан передают усилие на рабочие гидроцилиндры, которые уже воздействуют на впускные клапана. Главный узел – именно клапан, регулирующий давление в системе. Он имеет только два положения: открыт-закрыт. Если он открыт, давление в системе отсутствует, и усилие на клапан не передается. Поэтому, управляя моментом и длительностью открытия электромагнитного клапана за то время, пока кулачок воздействует на поршенек, можно добиться любого алгоритма открытия впускных клапанов. А значит, ширину фаз можно плавно регулировать от 0 до 100%. Максимальная ширина фазы определяется профилем впускного кулачка распредвала.

А какое отношение все вышеописанное имеет к экологии? Системы изменения фаз газораспределения, оптимизируя процесс сгорания топлива, тем самым снижают его расход, а, значит и количество вредных выбросов.

Как поменять ремень ГРМ самостоятельно

При этом замена ремня при наличии определенных знаний, навыков и соответствующих инструментов может проводиться самостоятельно. Перед заменой ремня необходимо ознакомиться с инструкцией по эксплуатации автомобиля.

Перечень необходимых инструментов:

  • трещотка или вороток вместе с 12-гранной головкой на 13;
  • накидной либо рожковый ключ на 10;
  • торцевой ключ на 19 с длинным удлинителем;
  • рожковый ключ на 17;
  • ключ на 8;
  • ключ для фиксации натяжного ролика.

Алгоритм работ по замене ремня ГРМ:

  • выставить маховик ДВС и шестерню ГРМ по меткам;
  • установить автомобиль на ровную поверхность и при помощи домкрата поднять переднее правое колесо до свободного его вращения;
  • открыв капот автомобиля, накидным или рожковым ключом на 10 открутить три болта, фиксирующие защитную крышку;
  • ключом на 13 ослабив натяжитель ремня, снять его;
  • найдя на шестерне распределительного вала специальную метку, убедиться в совпадении меток на креплении защитной крышки ремня и на шестерне распределительного вала;
  • извлечь специальную заглушку на картере, под заглушкой найти венец маховика и метку, после чего убедиться в совпадении метки на маховике с меткой на кожухе маховика;

Если при установке ремня ГРМ метки сбились, их необходимо установить обратно. В противном случае возможны проблемы, причем как с ремнем, так и двигателем и его работой.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Фазы газораспределения

 При рассмотрении рабочих циклов поршневых двигателей условно принималось, что открытие и закрытие клапанов происходит в момент нахождения поршня в верхней или нижней мертвой точке (ВМТ или НМТ). В действительности, при работе реальных двигателей, клапаны открываются с опережением и закрываются с запаздыванием относительно мертвых точек, за счет чего достигается значительное улучшение наполнения цилиндров свежим зарядом и эффективное удаление из них отработавших газов.

Моменты открытия и закрытия клапанов, выраженные в углах поворота коленчатого вала по отношению к начальным или конечным моментам соответствующих тактов, называются фазами газораспределения.

Как известно, основная функция механизма газораспределения — обеспечить максимальную эффективность наполнения и очистки цилиндра во время работы двигателя. От того, насколько грамотно подобраны фазы газораспределения, зависит экономичность и мощность двигателя, а также его тяговые и динамические характеристики.

В двигателях без наддува впускной клапан открывается за 10…30˚ поворота коленчатого вала до прихода поршня в ВМТ и закрывается через 50…80˚ после прохождения поршнем НМТ. Выпускной клапан открывается за 40…70˚ до НМТ и закрывается после прохождения поршнем ВМТ через 10…50˚ поворота коленчатого вала. Чем быстроходнее двигатель, тем больше значение этих углов (шире фазы газораспределения).

Открытое состояние впускного клапана в начале такта сжатия обеспечивает продолжение наполнения цилиндра из-за инерции свежего заряда и разности давления окружающей среды и давления в цилиндре в начале сжатия. Опережение открытия впускного клапана рассчитывают так, чтобы к моменту прихода поршня в ВМТ клапан был уже открыт.

Предварение открытия выпускного клапана до прихода поршня в нижнюю мертвую точку (НМТ) обеспечивает очистку цилиндра на начальном этапе вследствие избыточного давления в цилиндре, поэтому работа поршня по выталкиванию газов при такте выпуска значительно уменьшается, что способствует повышению мощности двигателя.

Так как впускной клапан открывается в конце выпуска, а выпускной закрывается в начале впуска, то возникает период времени, когда оба клапана одновременно открыты. Этот период называется перекрытием клапанов. В двигателях с наддувом эти углы увеличивают. Во время перекрытия клапанов, когда одновременно в цилиндр поступает свежий заряд, а через выпускной клапан удаляются отработавшие газы, происходит продувка цилиндров, которая улучшает газообмен. Очевидно, что наддув эффективен для дизельных двигателей, поскольку продувка цилиндров в них осуществляется чистым воздухом, а не рабочей смесью, как в карбюраторных двигателях.

Диаграмма фаз газораспределения показана на рис. 1.

Фазы газораспределения зависят от профиля кулачка распределительного вала и взаимного расположения кулачков. Если профили впускных и впускных кулачков одинаковы, то продолжительность открытого состояния клапанов тоже будет одинакова.

***

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

  • Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
  • Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
  • Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
  • Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
  • Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
  • Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
  • Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
  • Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
  • Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
  • Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
  • Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Необходимые параметры после ремонта распредвала

Реставрированный распредвал должен иметь следующие, обязательные параметры:

  • допустимая шероховатость поверхности изделия – не ниже 8 класса;
  • конусность и овальность элементов распредвала не более 0,01 мм;
  • отреставрированные поверхности должны иметь твёрдость НКС 54-62.

Ремонт распредвала сопровождается обязательной заменой на новые, изношенных: роликов, осей, подшипников, втулок толкателей.

Удачи вам при восстановлении распредвала. Не торопитесь покупать новый распредвал, если не собирались этого делать.

Главная →

Обслуживание и Ремонт → Двигатель →

Устройство и принцип действия механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

  • одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
  • шестерни коленчатого вала;
  • цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска.

В бензиновых и дизельных двигателях применяется механизм газораспределения клапанного типа, сейчас уже, в основном, с верхним расположением клапанов. Это значит, что клапаны находятся сверху, в головке блока цилиндров, как показано на рисунке 4.8.

Так, при верхнем расположении клапаны с пружинами и деталями их крепления установлены в направляющих втулках в головке блока цилиндров, в которой также отлиты впускные и выпускные каналы.

Рисунок 4.8 Головка блока цилиндров с газораспределительным механизмом.

Усилие от кулачков распределительного вала, расположенного здесь же – в головке блока, к клапанам передается с помощью толкателей и/или коромысел. Коромысла установлены шарнирно на оси, закрепленной на головке блока. Клапаны на головке закрыты крышкой.

О тепловом зазоре

Между стержнем клапана, толкателем или концом коромысла газораспределительного механизма должен быть зазор (так называемый тепловой зазор), который необходим для компенсации удлинения стержня клапана при его нагревании без нарушения плотности посадки клапана в гнезде. Другими словами, если бы не было зазора, грубо говоря, между кулачком распредвала и клапаном, то от нагрева до высокой температуры, клапан увеличился бы в длину и перестал бы плотно прилегать к седлу в головке блока цилиндров.

Величина зазора для двигателей разных марок устанавливается для впускных клапанов в холодном состоянии в пределах 0,15—0,30 мм, а для выпускных клапанов, подвергающихся большему нагреву, — в пределах 0,20—0,40 мм. Однако же, у некоторых производителей зазор может быть таков, что не попадет в указанные диапазоны.

Для регулировки величины этого зазора в механизме предусмотрены регулировочные устройства. Хотя слово «устройство» слишком громкое для регулировочного болта и стопорной гайки (Рисунок 4.9) или шайб различной толщины (Рисунок 4.10).

Рисунок 4.10 Регулировка теплового зазора с помощью шайб(А – головка блока цилиндров без распределительного вала;Б – головка блока цилиндров с распределительным валом).

Сейчас очень распространена конструкция с гидравлическими компенсаторами, которые под давлением масла подводят коромысло или толкатель к кулачку распределительного вала, убирая тем самым негативное последствие теплового зазора, а именно — удар кулачка о толкатель во время работы. Но стоит упомянуть, что установка гидрокомпенсаторов удорожает конструкцию головки блока цилиндров и повышает свои требования к качеству используемого моторного масла и к частоте его замены, поскольку масляные каналы компенсатора могут забиваться продуктами износа.

ПримечаниеБолее подробно о гидрокомпенсаторах приведено ниже.

ПримечаниеПочему предварительно? Потому что для целостности восприятия данного раздела о распределительном вале необходимо сказать несколько слов, а более подробное описание данной детали будет дано ниже.

Правильность чередования различных тактов в цилиндрах двигателя достигается соответствующим расположением кулачков на распределительном валу, а также правильностью установки зацепления распределительных шестерен/шкивов с приводной шестерней/шкивом коленчатого вала.

Перекрытие клапанов. Что это такое, как выставить?

У меня на сайте большое количество полезного материала касательно системы ГРМ двигателя, начиная от ремня или цепи ГРМ, заканчивая — зачем нужно регулировать клапана. Статьи действительно полезные почитайте. НО недавно мне задали такой вопрос – а что такое перекрытие клапанов? Как оно регулируется и можно ли самому как-то все это выставить? Как я считаю очень интересная тема. Как обычно будет текстовая версия + видео в конце (для тех, кто не хочет читать) …

Про перекрытие клапанов я говорил много, хотя вот в этой статье и видео про фазорегуляторы. Да и по сути это понятие очень простое.
