Как произвести самостоятельную настройку и регулировку карбюратора?

Методы устранения

Перечень предстоящих работ с двигателем может заключаться в следующем:

  • замена топливного насоса;
  • разборка и промывка сетчатого фильтра;
  • замена регулировочного рычага;
  • необходимо также почистить регулировочное пространство;
  • замена мембраны (или всего блока, где располагается эта мембрана);
  • настройка впускного, выпускного и игольчатого клапанов;
  • замена заслонок;
  • прочистка топливных каналов и диффузора;
  • замена пружин винтов;
  • смена праймера.

Не все эти работы могут быть выполнены. Зачастую получается, что во многих из них нет нужды, если сразу обнаружена конкретная неисправность.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

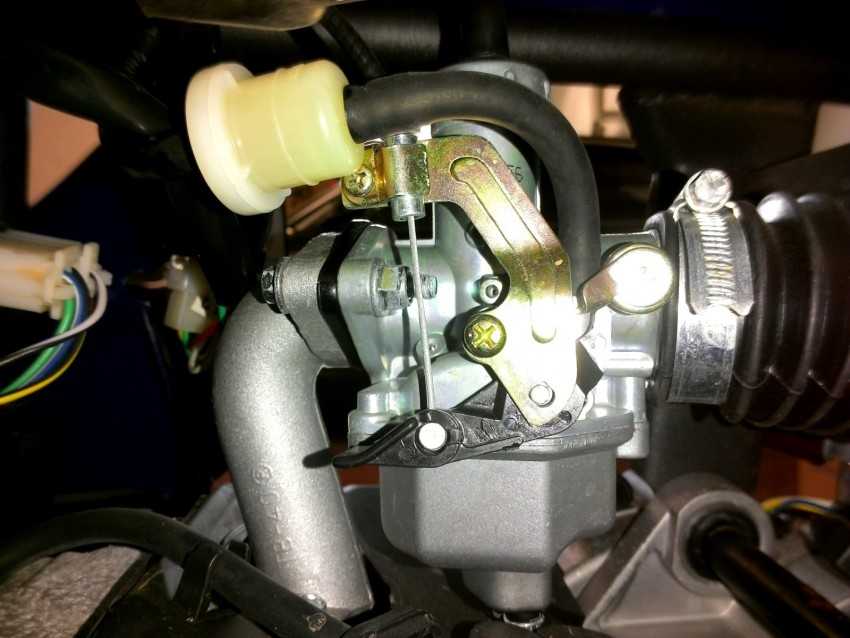

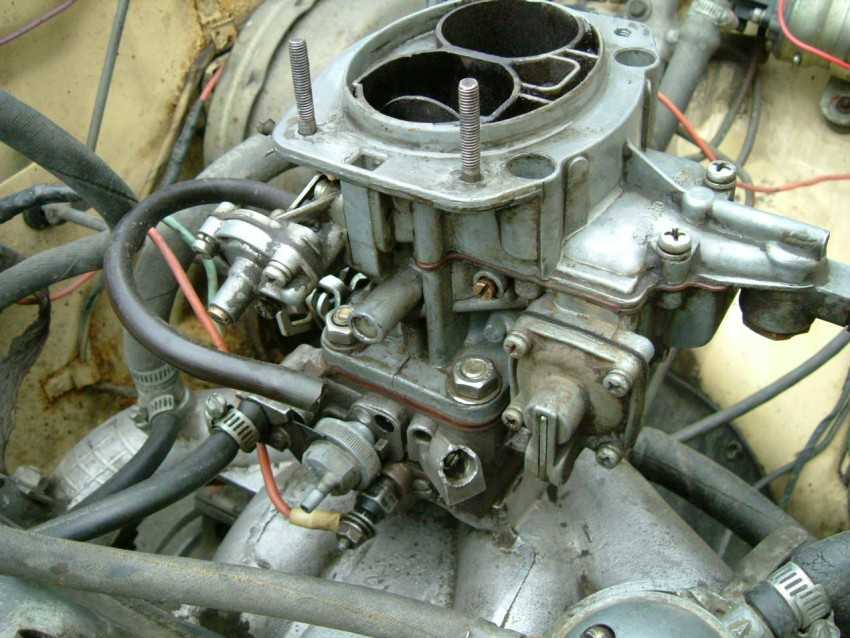

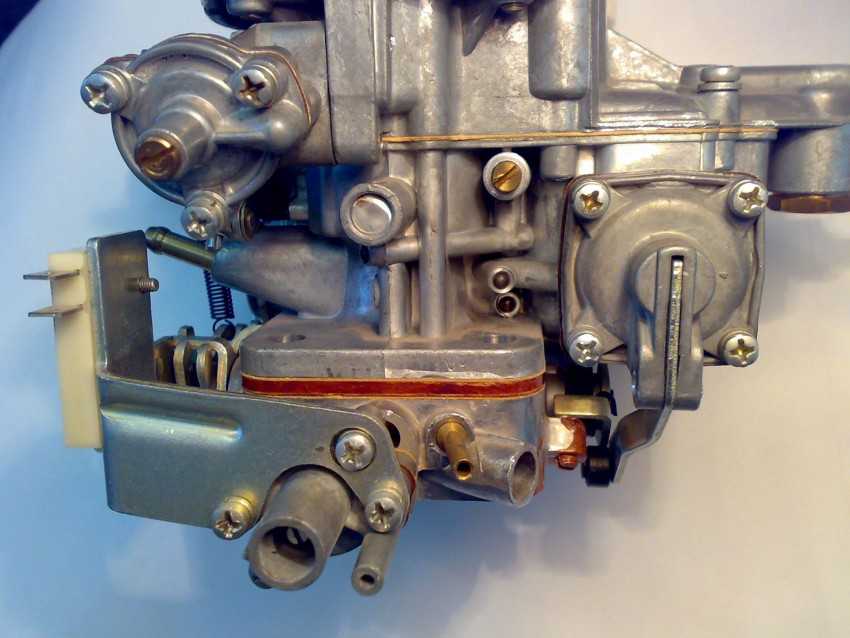

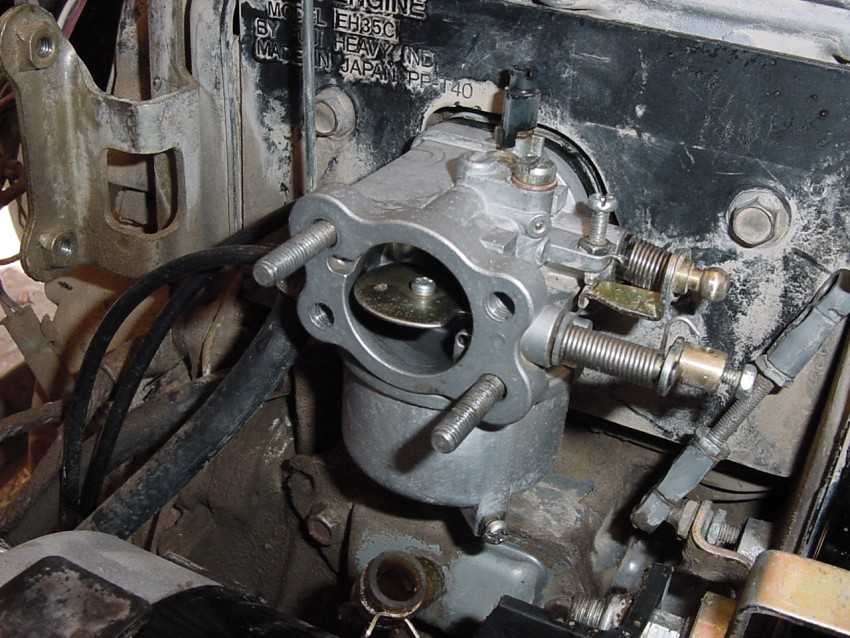

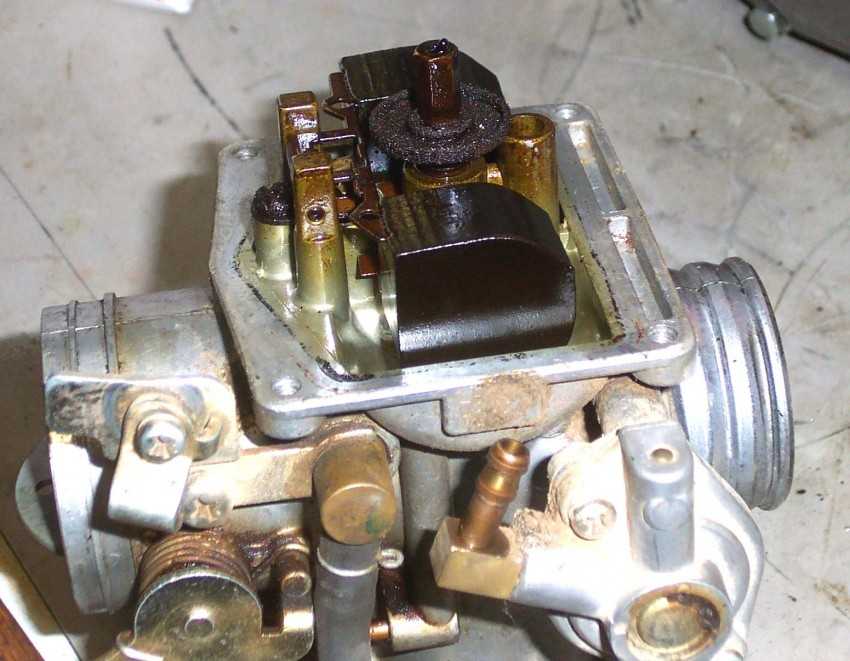

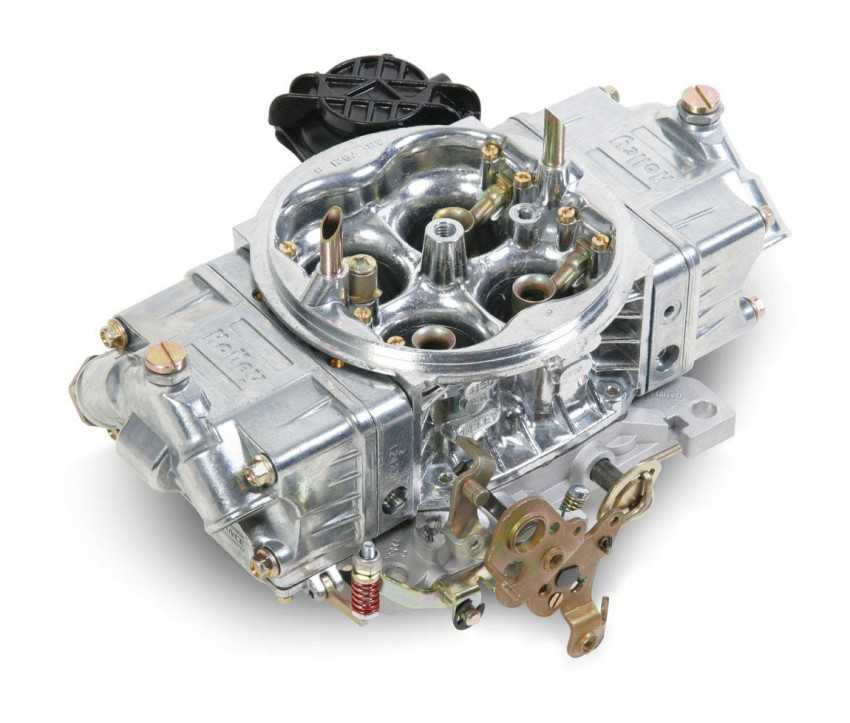

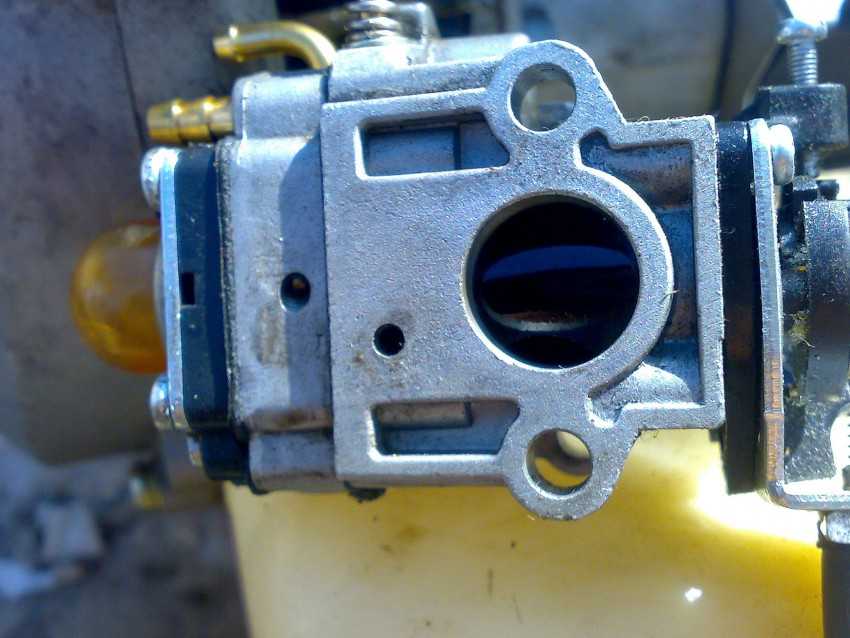

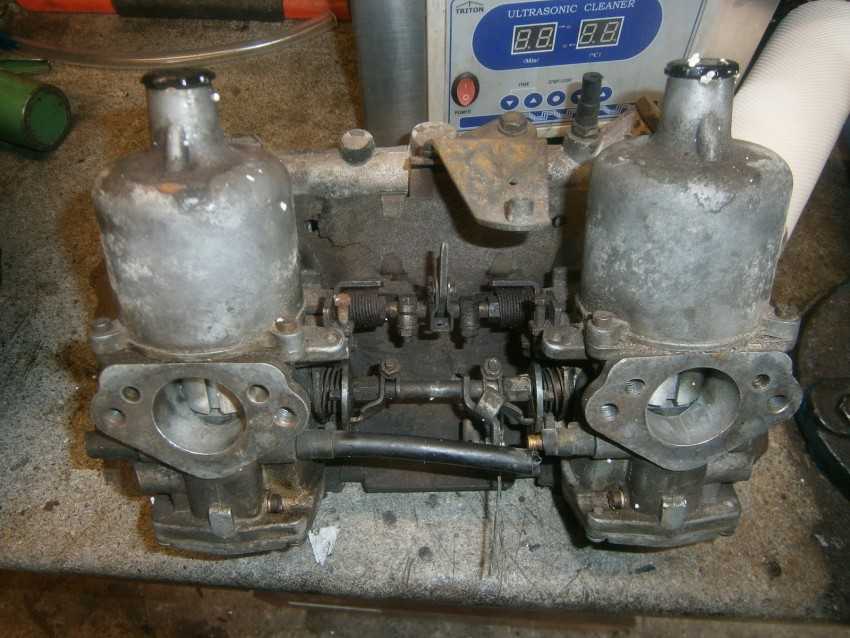

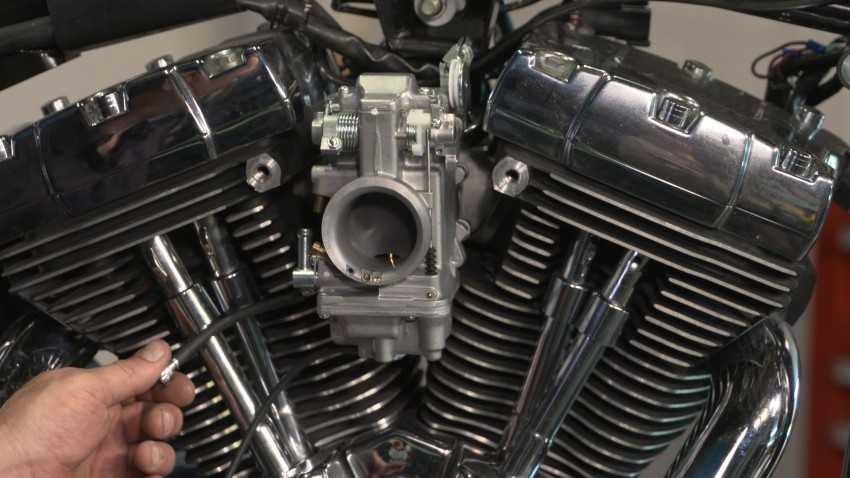

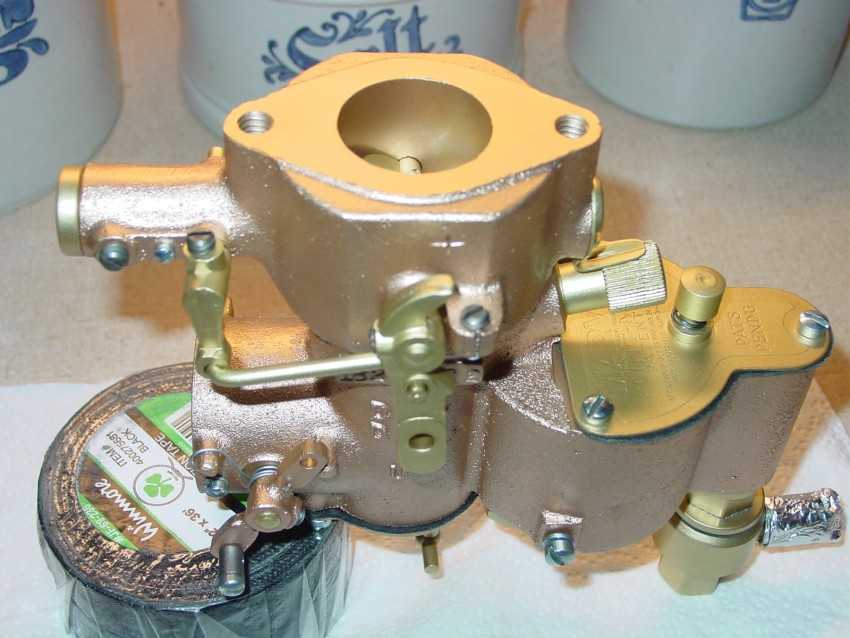

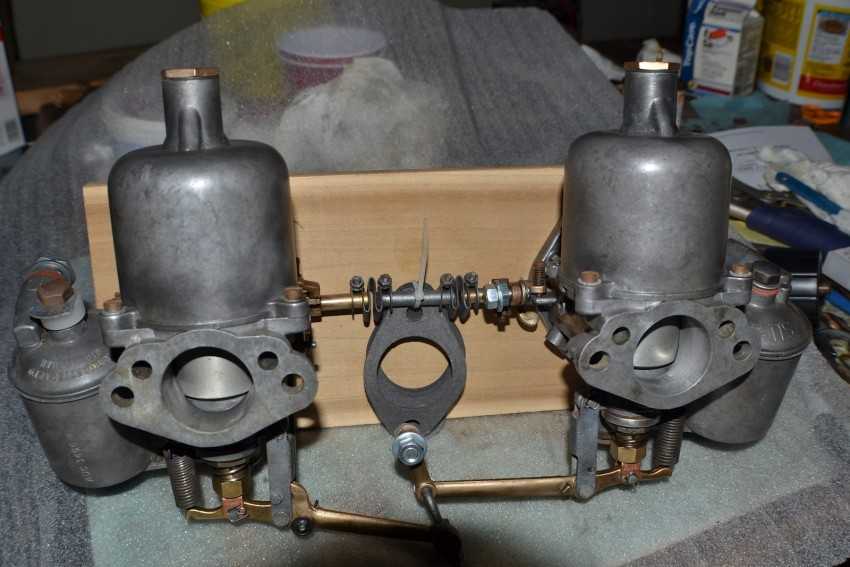

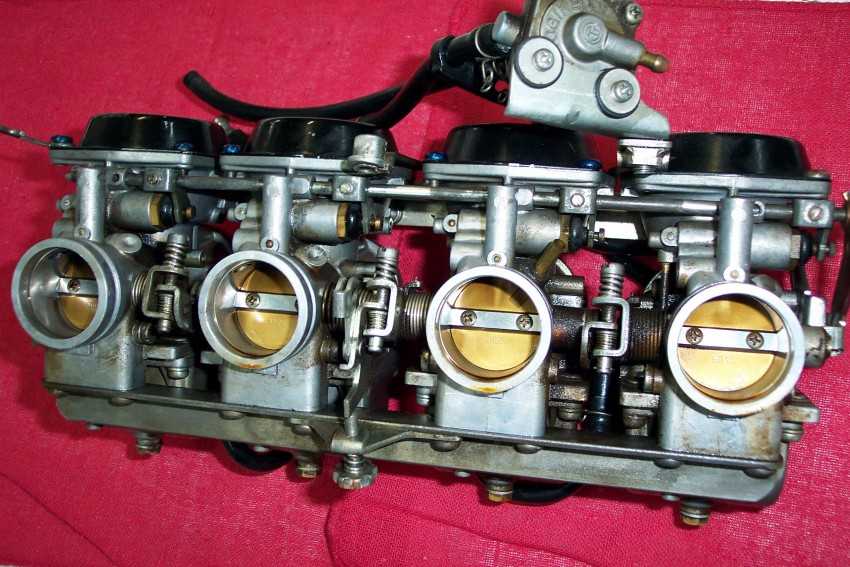

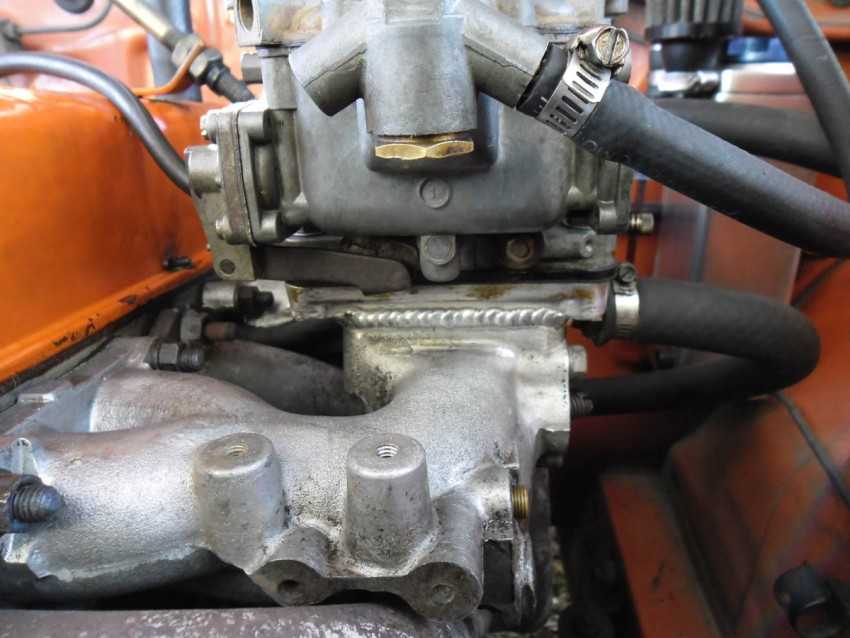

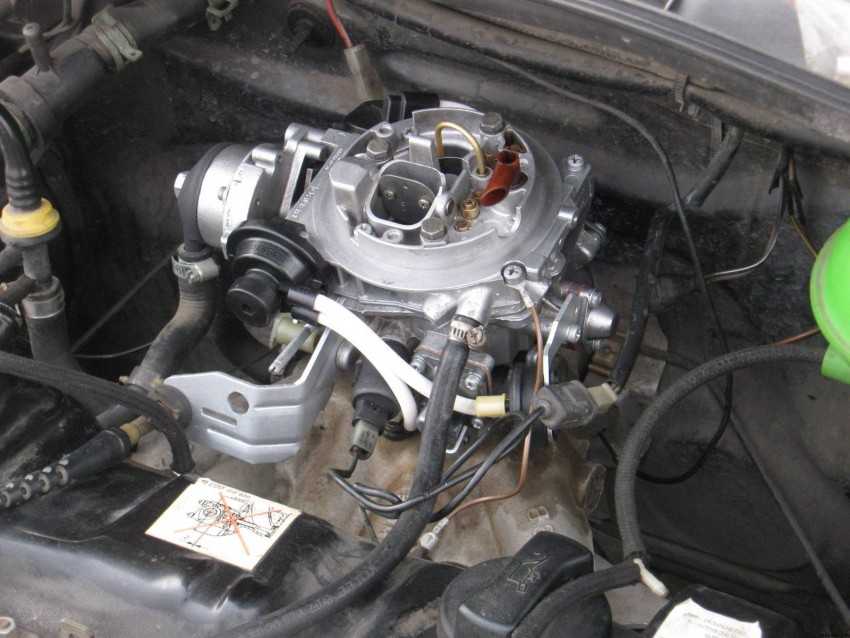

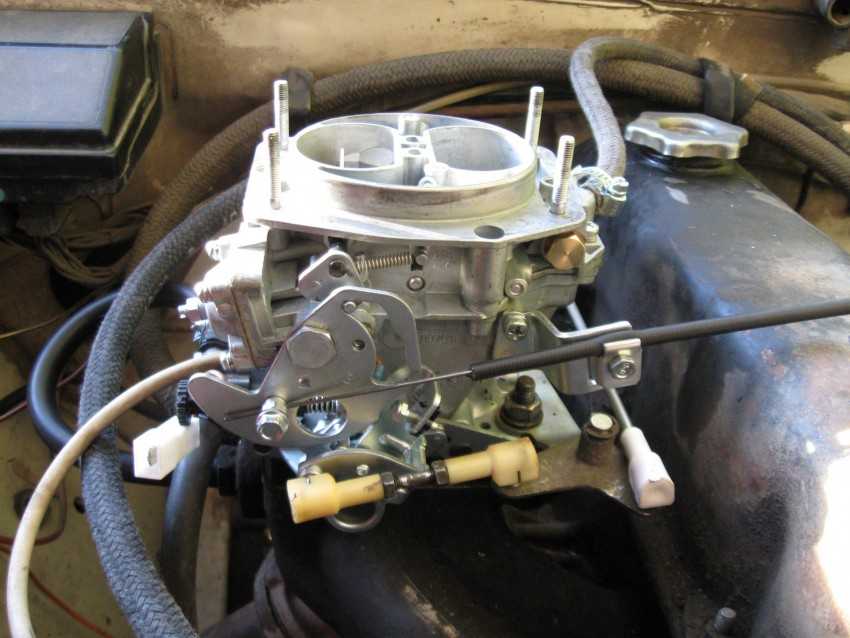

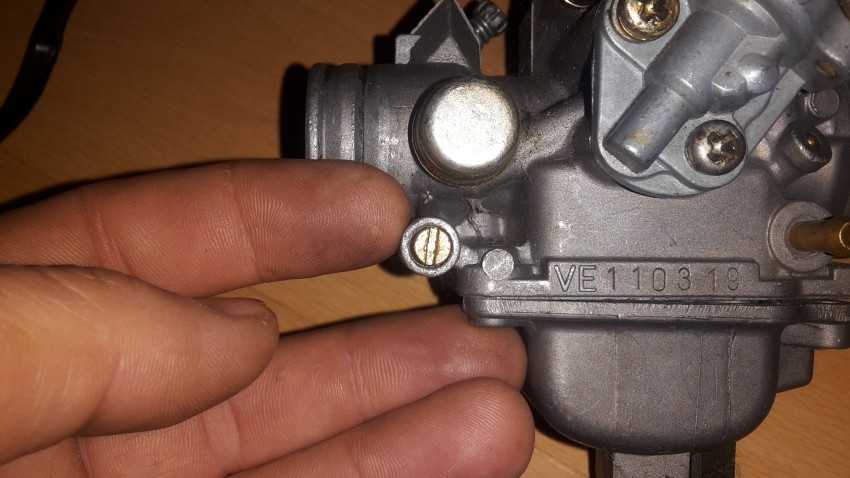

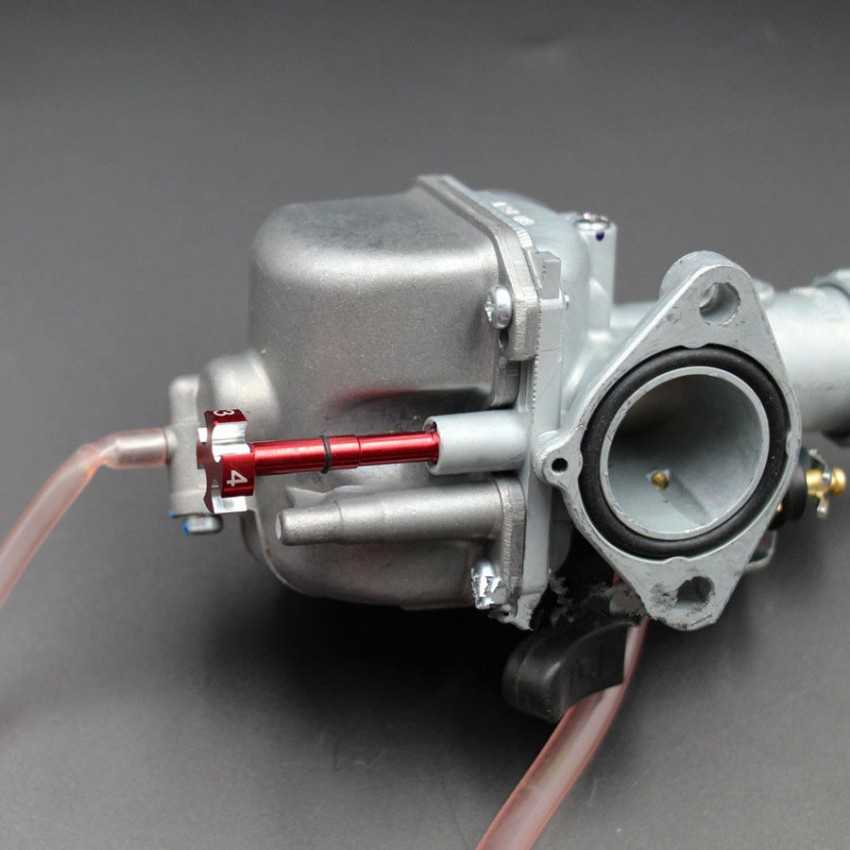

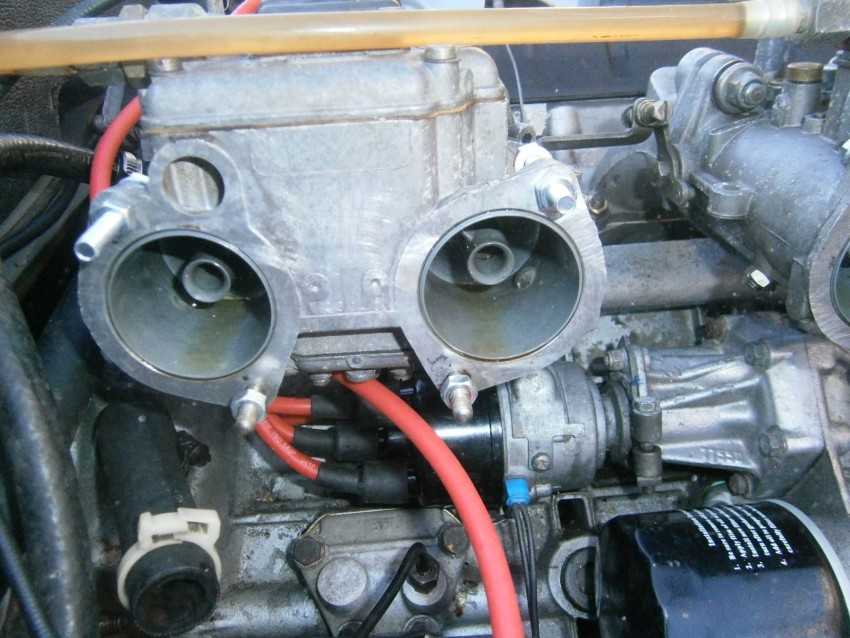

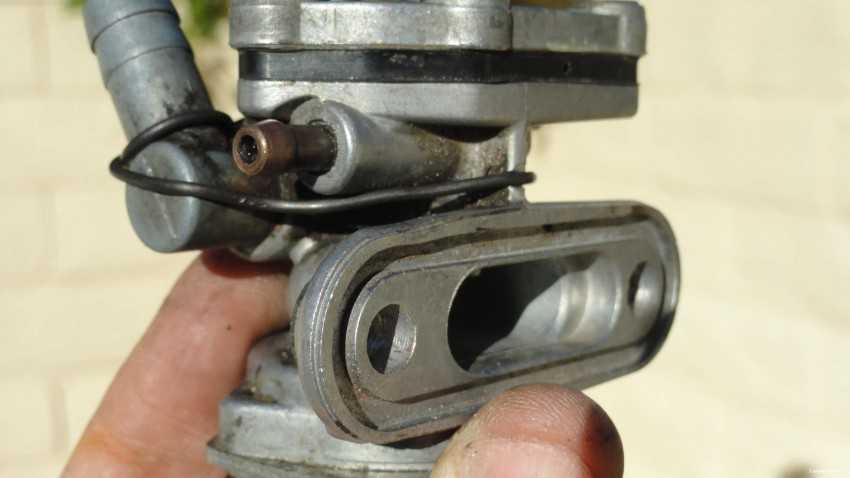

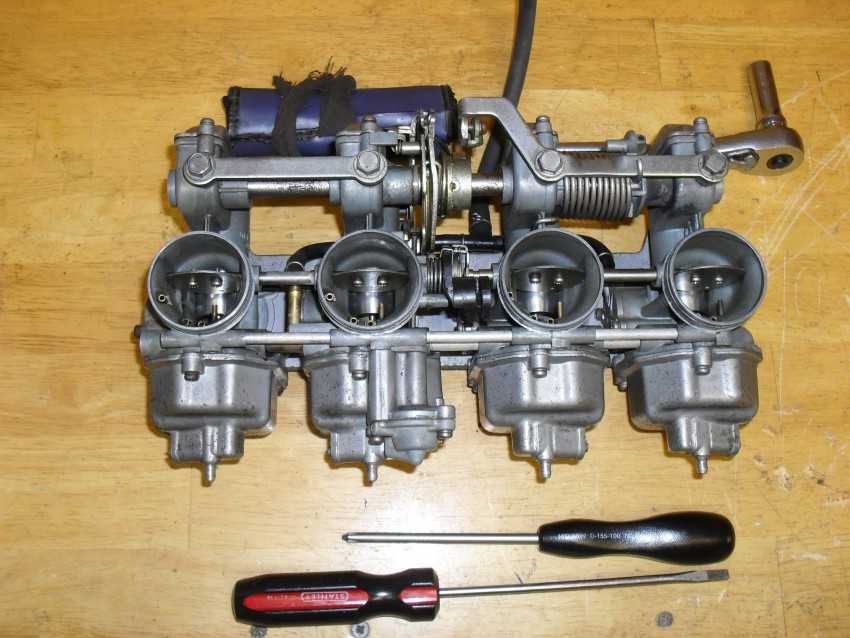

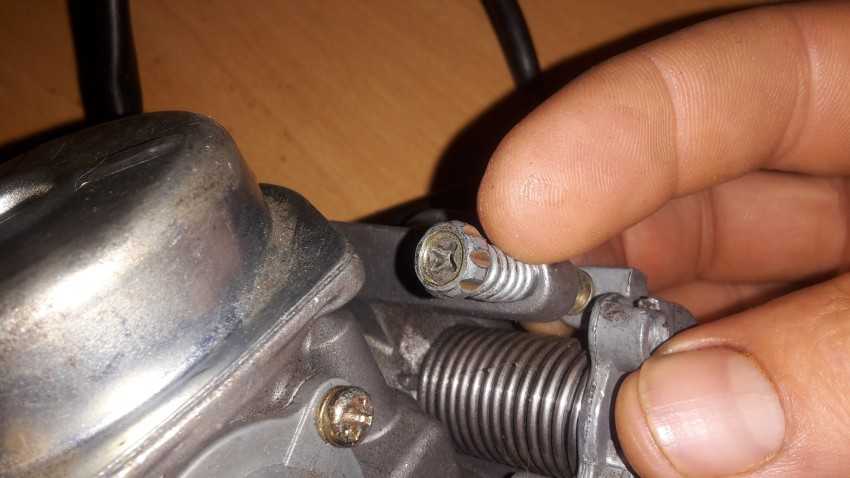

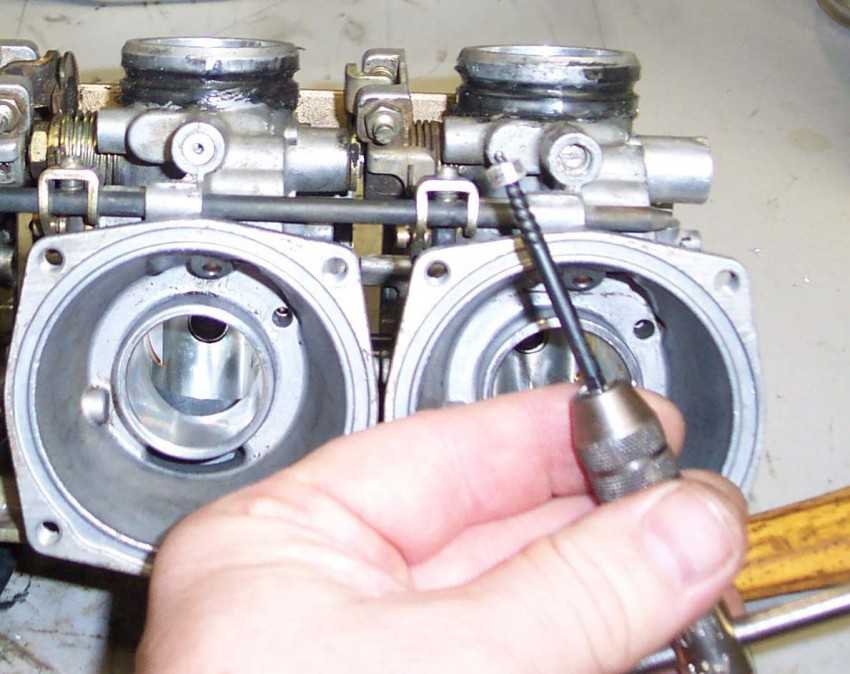

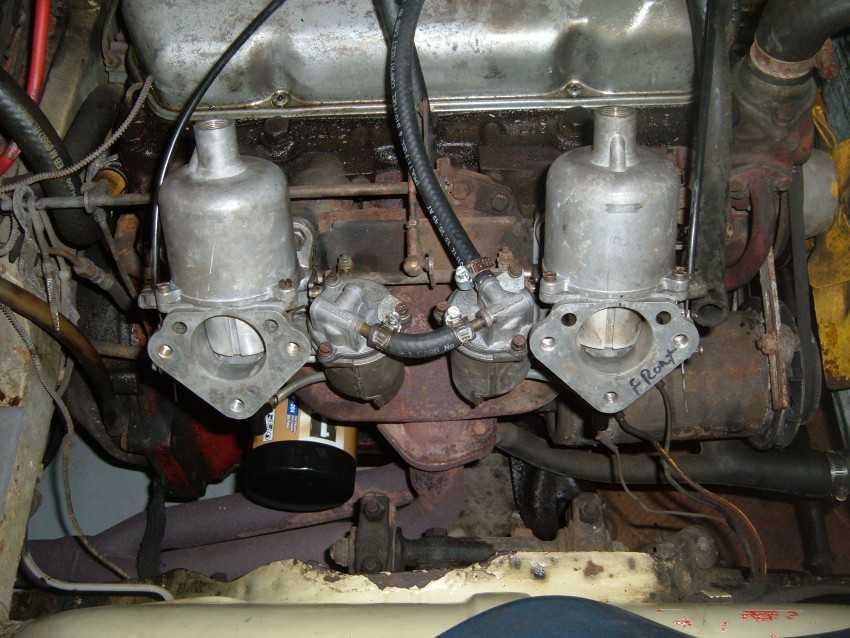

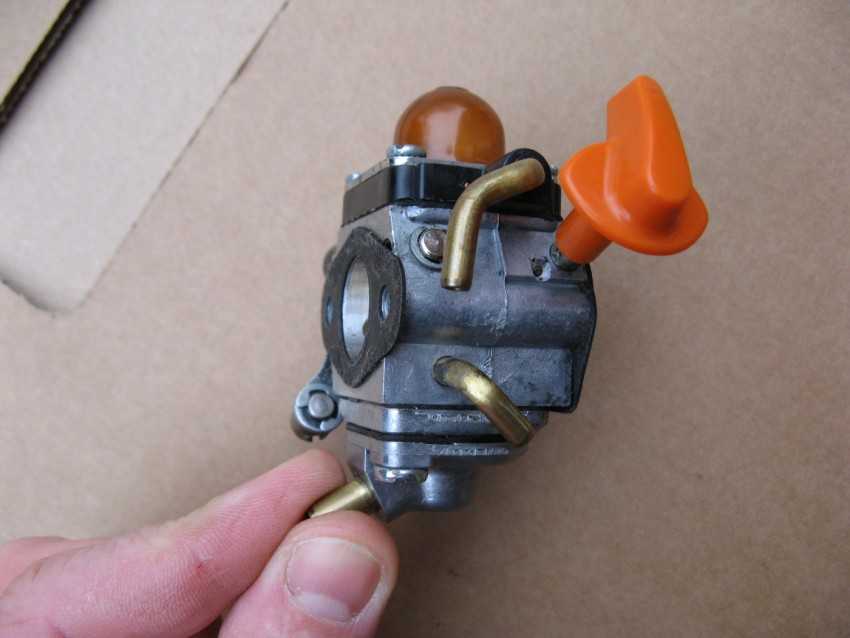

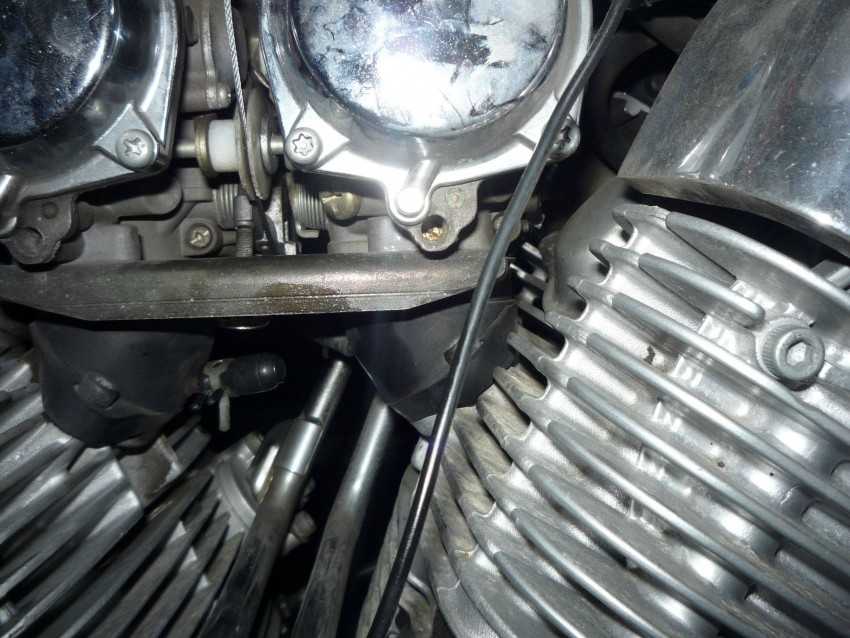

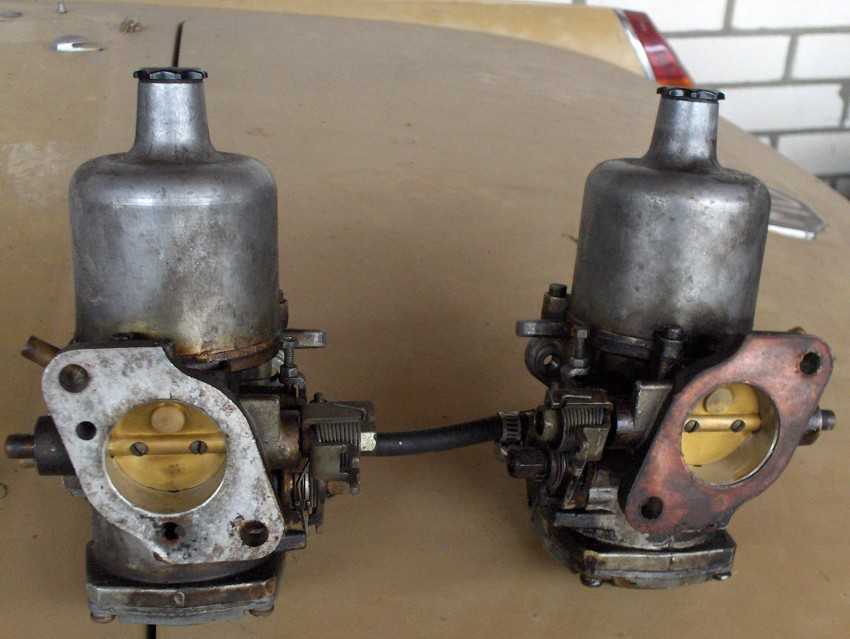

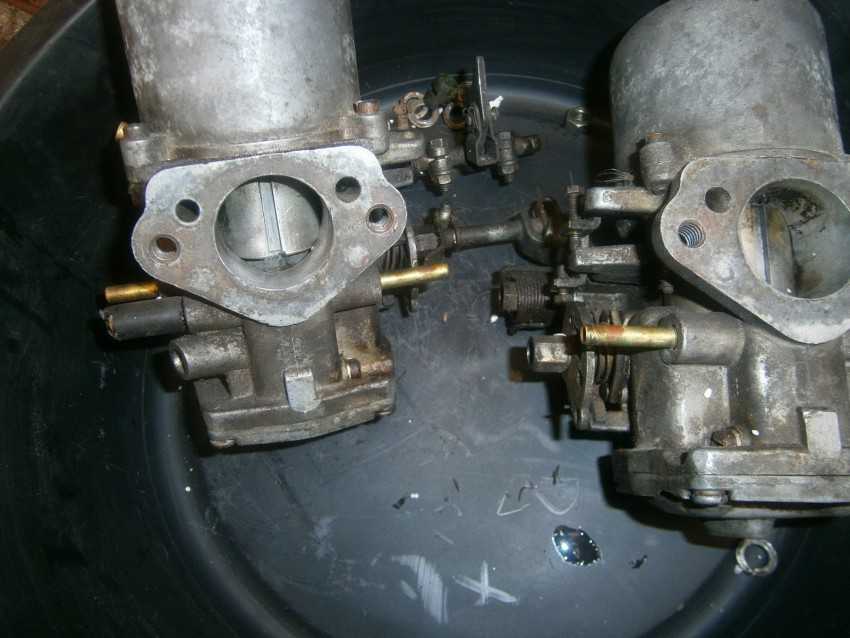

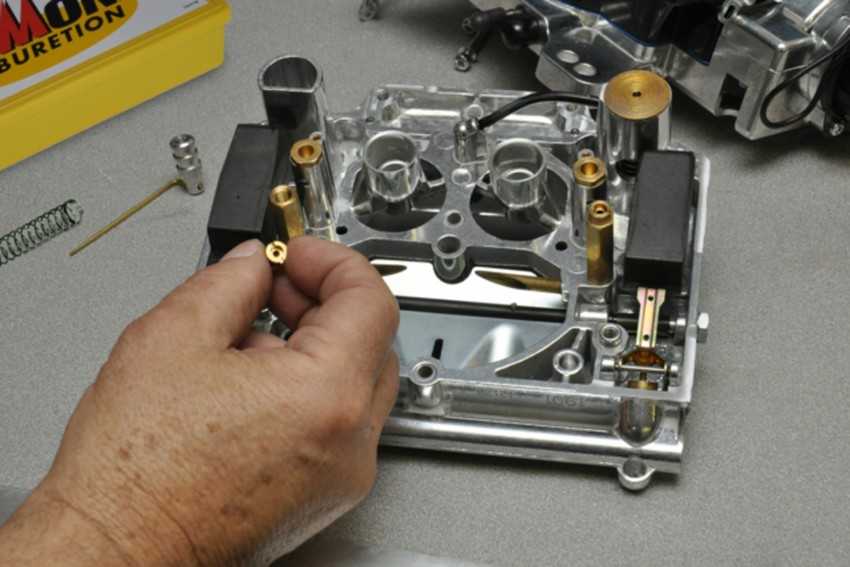

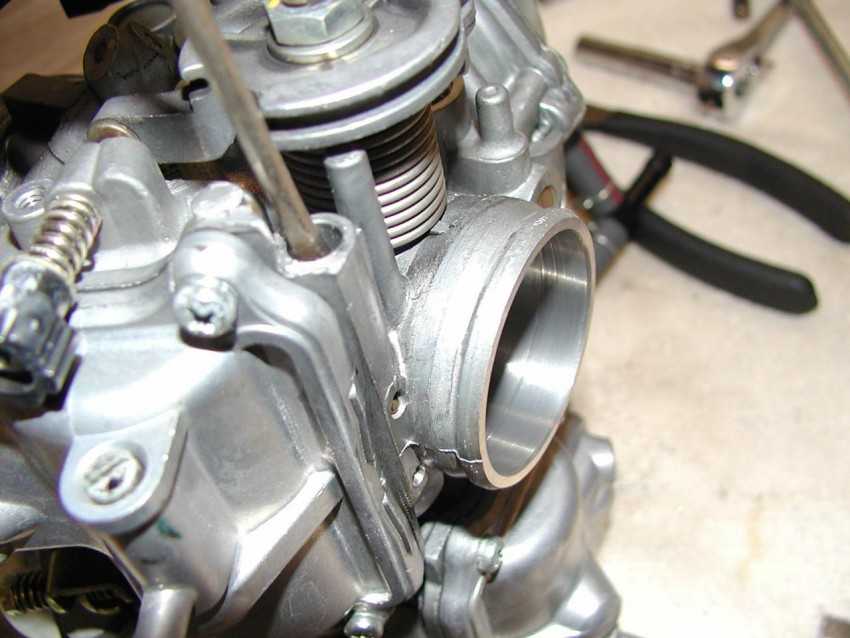

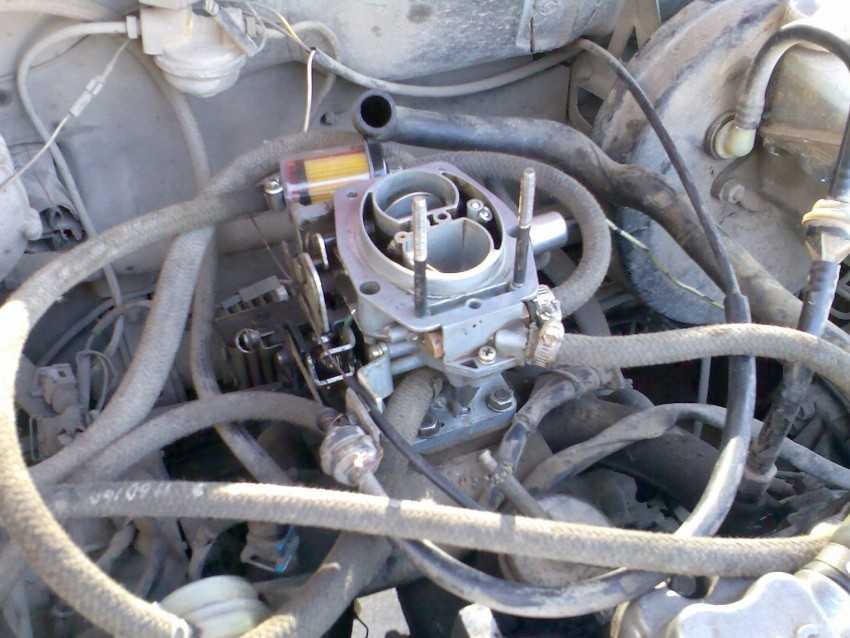

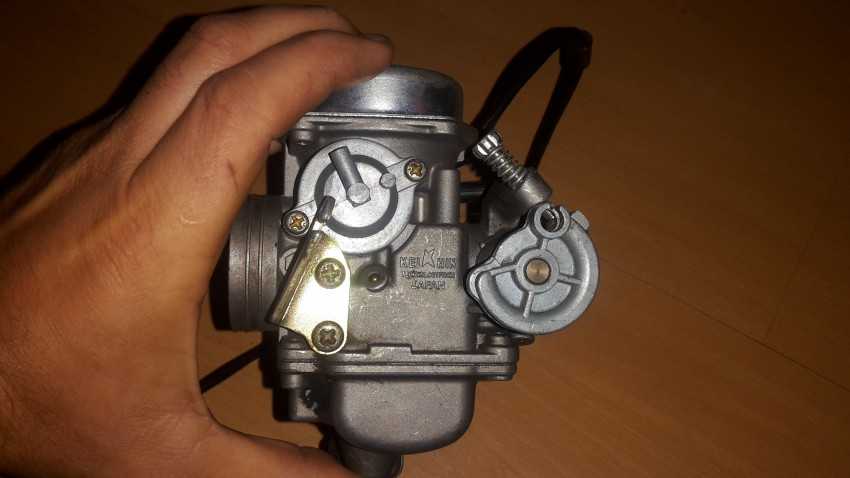

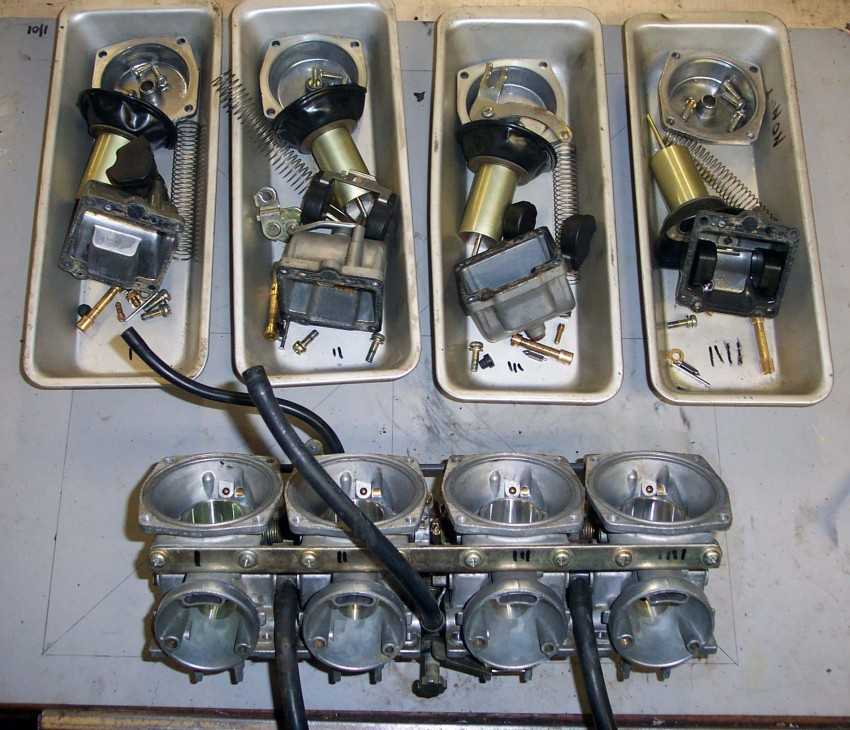

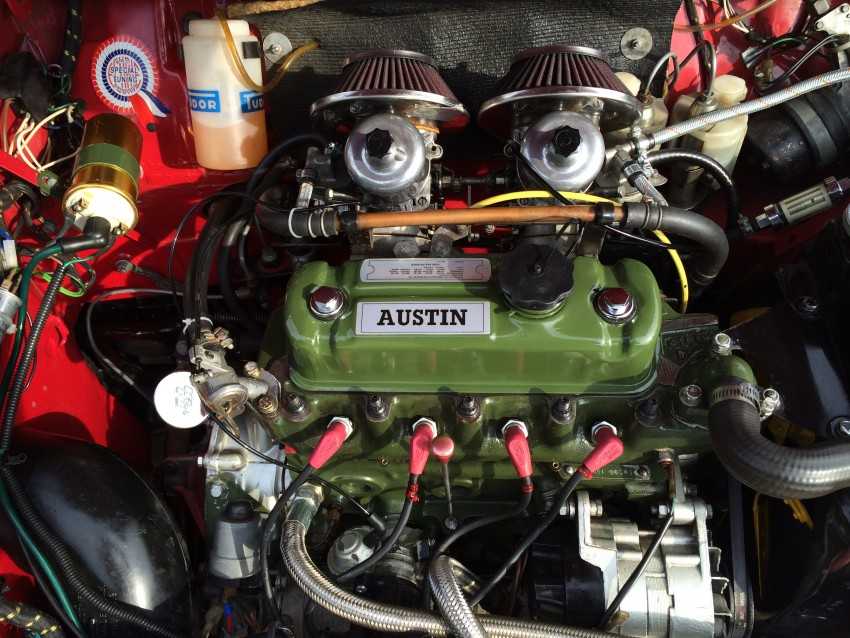

Фото процесса регулировки карбюратора своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт стартера своими руками
  • Ремонт АКПП своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

  • неудовлетворительное качество очистки бензина;
  • засор воздухофильтра;
  • скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

  • вы слишком долго работаете на мотокосе или триммере без перерыва;
  • заправлено некачественное топливо;
  • отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

  • недостаточно бензина или кислорода в создаваемой горючей смеси;
  • запуск мотора происходит после 10 и более неудачных попыток;
  • двигатель стучит, клацает при работе и т. д.;
  • деформируется рабочий поршень.

В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

  • сломается поршень;
  • численность попыток неуспешного старта двигателя резко возрастёт;
  • топливная смесь будет содержать слишком мало бензина;
  • резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

Заслонки приходят в негодность из-за некорректного обслуживания воздухофильтра либо его поломки.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Важно! Если допустить работу двигателя на полных оборотах более 10 сек, то он может выйти из строя. Чтобы исключить эту неприятность, потребуется регулировка

При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

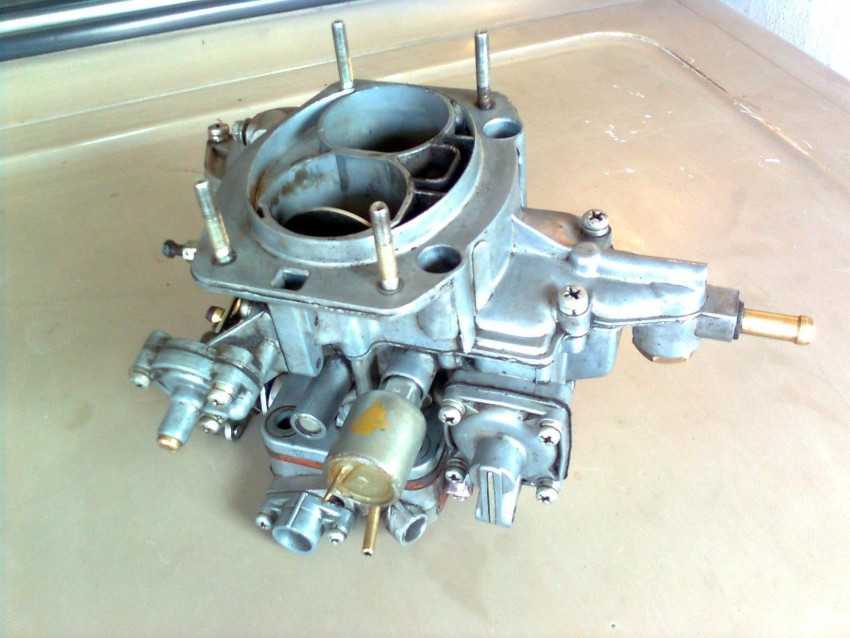

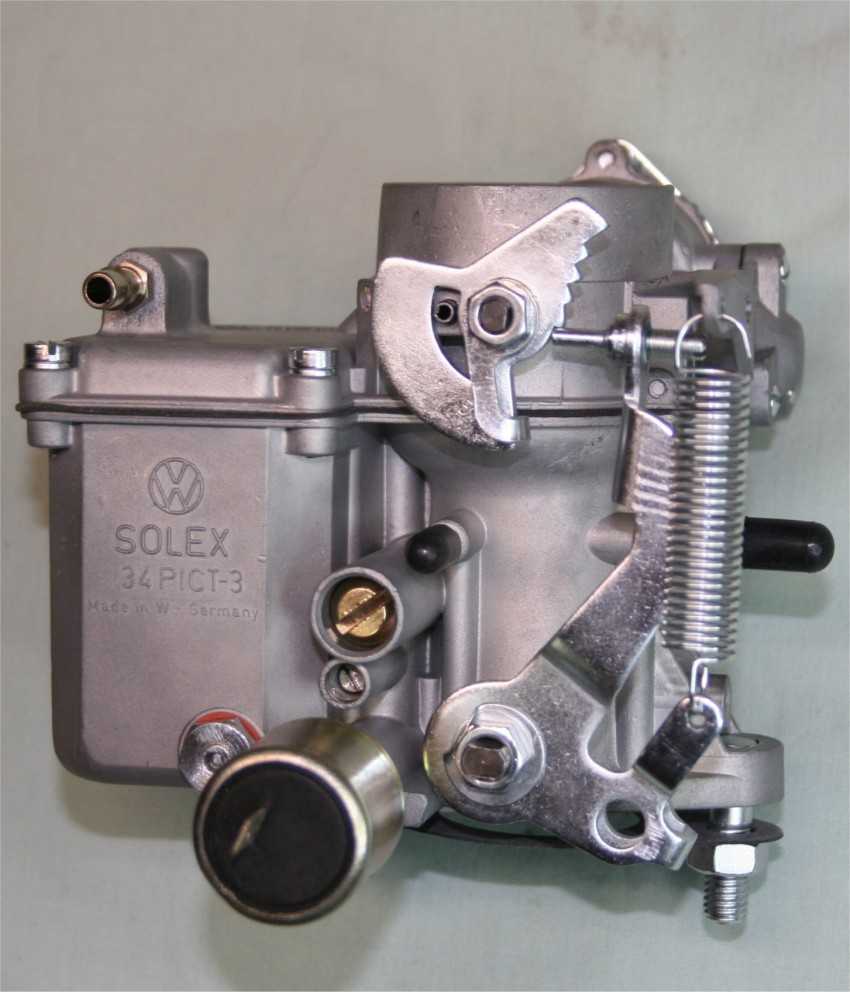

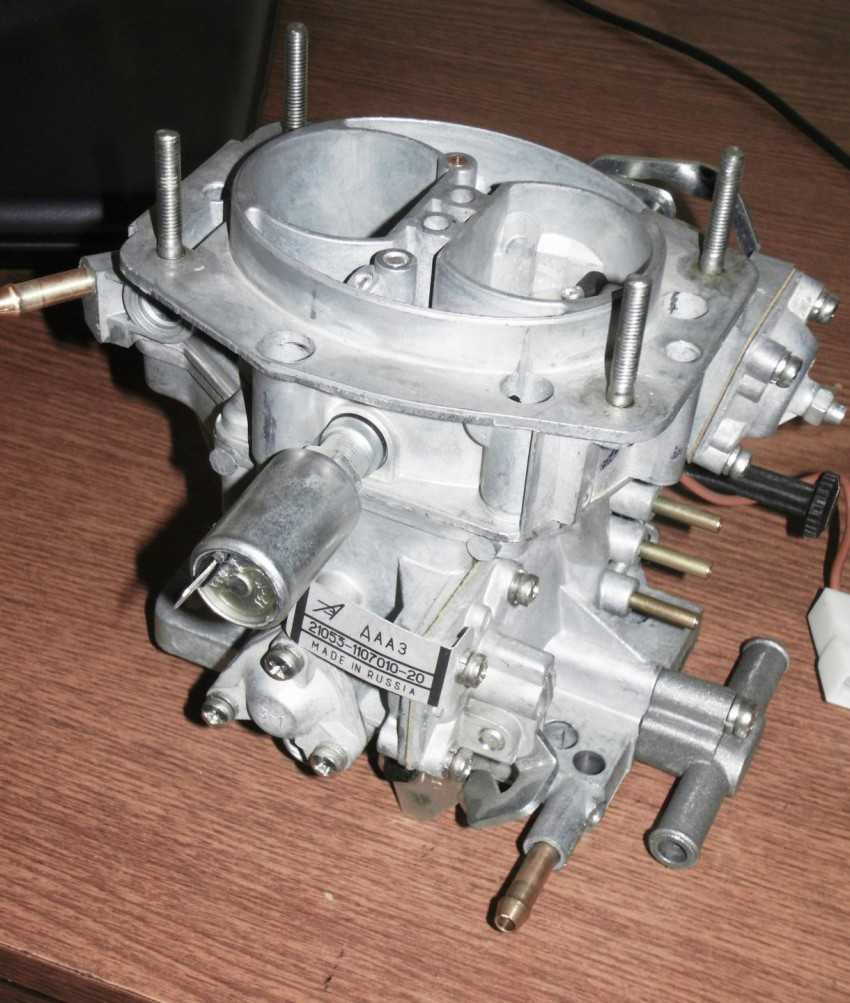

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

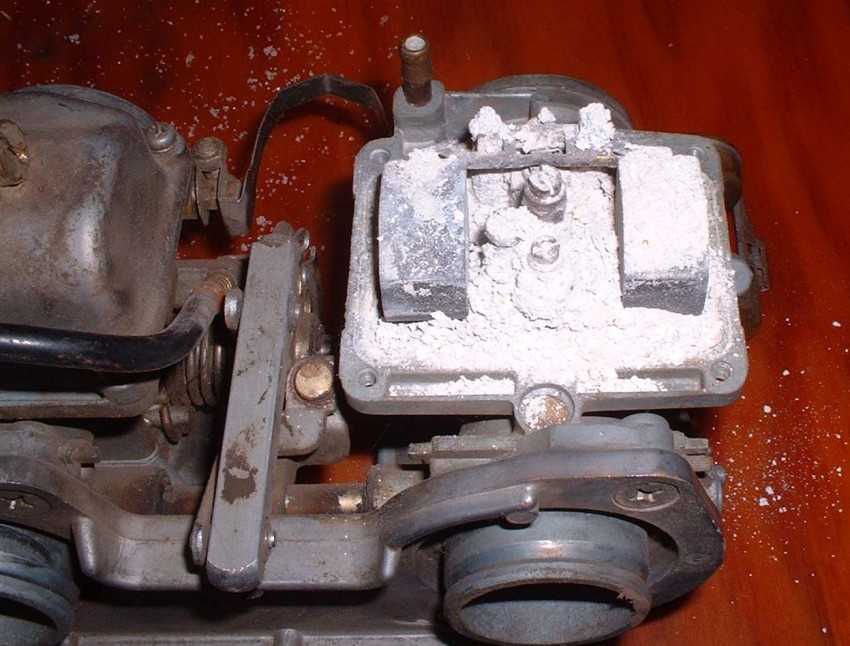

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Основные этапы регулировки

Настройка, как и было сказано выше, проводится с помощью винтов качества и оборотов.

Винты эти находятся глубоко в корпусе заслонок карба. На некоторых модификациях карбюраторов на винты ещё напрессовываются втулки, которые ограничивают повороты. В этом случае вращать их можно только на пол оборота.

С газоанализатором

Алгоритм проведения регулировки с газоанализатором выглядит так.

  1. Пускается мотор автомобиля и прогревается.
  2. Вращается винт оборотов ТВС с помощью отвёртки с плоским лезвием. Делать это надо столько, пока амплитуда оборотов силовой установки не достигнет восемьсот в минуту.

Внимание. При поворачивании винта по ходу часов, обороты будут уменьшаться

И наоборот, если вращать против часовой, т.е., открывать винт, обороты будут повышаться.

  1. Переходят к настройке содержания количества СО в газах. Теперь надо вращать винт качества ТВС. Принцип тот же: вращение по ходу часов — содержание СО уменьшается, вращение против хода часов — увеличивается. Ниже нормы опускать показатель СО не стоит, так как может резко возрасти количество несгоревших углеводородов.
  2. Проводят регулировку винта оборотов, чтобы стабилизировать амплитуду вращения КВШ вала.
  3. Проверяется содержание СО при помощи газоанализатора. Делаются соответствующие выводы и корректировки.

После того, как проведены все регулировки, рекомендуется сделать так. Сесть в машину, резко нажать и отпустить педаль акселератора. Одновременно слушать работу мотора. Он не должен функционировать с перебоями, а при отпускании педали — не должен глохнуть. Если это так, двигатель останавливается после отпускания педали, надо увеличить частоту вращения маховика до 800 в минуту. Для этого использовать винт оборотов на карбюраторе, который надо раскрутить немного против хода часов.

Без газоанализатора

Можно отрегулировать обороты, убавить их, и без газоанализатора.

  1. Начать плавно вращать винт качества ТВС до тех пор, пока обороты не станут максимально возможными (это можно определить по тахометру или посмотреть в технической литературе конкретного авто).
  2. Установить обороты вторым винтом до 1100/мин.
  3. Завернуть винт качества ТВС до тех пор, пока обороты на тахометре не встанут в положение 800/мин.

Однозначно, главным преимуществом карбюратора является возможность скорой регулировки своими руками. При этом, как и говорилось, используется минимум подручных средств — хватит одной отвёртки.

Как вы поняли, главной задачей при настройке становится цель выставить такие обороты силовой установки, при которых двигатель будет работать наиболее устойчиво. Роль тахометра при этом недооценивать нельзя, хотя сегодня используется немало других способов определения частоты вращения.

Тахометр — устройство для измерения частоты вращения вала. В ходе движения маховика происходит унификация в сигнал постоянного тока при достижении оборотов в заданные значения. Например, стандартный тахометр способен запоминать максимальные значения оборотов.

Состоит тахометр из датчика, блока с преобразователем и контролирующим элементом, выносного устройства с цифровыми индикаторами и элементами крепления.

Этот прибор не только следит за оборотами двигателя, но и облегчает выбор правильной передачи водителем. Так, когда его стрелка приближается к красной зоне, рекомендуется переключаться на высокую передачу — например, с третьей на четвёртую.

Принцип работы стандартного тахометра сводится к фиксации числа сигналов, идущих от датчиков. Информация трансформируется в определённые величины — метры, секунды, минуты или часы.

Старые и опытные автомобилисты не всегда доверяют штатным тахометрам. И это, в некотором смысле, правильно. Самые лучшие электронные приборы способны измерять обороты, но с погрешностью до 100/мин. Худшие из моделей имеют погрешность в 500 об/мин и выше, что согласитесь, для точных измерений никак не годится.

Есть много других способов. Например, подключить внешний тахометр с куда более широкими возможностями и меньшим коэффициентом погрешности. Технари, вообще, придумали способ интегрирования двигателя с ноутбуком через звуковой редактор Adobe Audition.

Так что время не стоит на месте, каждый день выходит что-то новое. Заботьтесь о своём автомобиле, и тогда он прослужит гораздо дольше.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Как устроен карбюратор К-126Г

Карбюратор состоит из трёх основных элементов:

  • дроссельного узла (корпуса камер смешивания);
  • поплавковой камеры;
  • крышки.

К-126Г имеет две камеры для смешивания топлива с воздухом. Первая работает во всех режимах, а вторая — только при высоких нагрузках, когда первый дроссель открывается больше чем на 2/3 хода.

В крышке устройства установлена воздушная заслонка с механизмом привода, а также механизм поплавка. В камере поплавка находятся диффузоры, топливные и воздушные жиклёры, ускорительный насос, эмульсионные трубки. В дроссельный узел вмонтированы заслонки (по одной в каждой камере) и регулировочные винты. Кроме этого, там предусмотрено переходное отверстие системы холостого хода, а также каналы для воздуха и горючего.

  • холодного запуска;
  • холостого хода;
  • дозировки.

Также в нём имеются такие узлы и механизмы:

  • поплавковый механизм (поплавок, ось поплавка, игольчатый клапан);
  • экономайзер (клапан, распылитель, механизм привода);
  • ускорительный насос (поршень, впускной и выпускной клапаны, механизм привода).

Карбюратор К-126Г имеет двухкамерную конструкцию с поочередным открытием дроссельных заслонок

Цифровые обозначения к схеме карбюратора К-126Г

  1. Ускорительный насос.
  2. Главный воздушный жиклёр вторичной камеры.
  3. Малый диффузор вторичной камеры.
  4. Балансировочный канал.
  5. Распылитель экономайзера.
  6. Воздушная заслонка.
  7. Распылитель ускорительного насоса.
  8. Нагнетательный (выпускной) клапан.
  9. Кулисный механизм воздушной заслонки.
  10. Воздушный жиклёр холостого хода.
  11. Малый диффузор первичной камеры.
  12. Главный воздушный жиклёр первичной камеры.
  13. Топливный клапан.
  14. Топливный фильтр.
  15. Поплавок.
  16. Смотровое окно.
  17. Сливная пробка.
  18. Главный топливный жиклёр первичной камеры.
  19. Эмульсионная трубка первичной камеры.
  20. Рычаг привода дроссельных заслонок.
  21. Дроссельная заслонка первичной камеры.
  22. Переходное отверстие холостого хода.
  23. Винт регулировки качества смеси.
  24. Топливный жиклёр холостого хода.
  25. Дроссельная заслонка вторичной камеры.
  26. Большой диффузор.
  27. Эмульсионная трубка вторичной камеры.
  28. Главный топливный жиклёр вторичной камеры.
  29. Обратный (впускной) клапан.

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

  1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
  2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
  3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
  4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
  5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
  6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
  7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
  8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
  9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

Ниже представлена подробная схема карбюратора К-151 с обозначениями:

Модификации

Карбюратор К-151 устанавливался в основном, на автомобили с моторами ЗМЗ и УМЗ объемами от 2,3 до 2,9 литров. Также имелись разновидности карбюратора для малокубатурных двигателей УЗАМ 331(б)-3317. Буквенное обозначение на корпусе карбюратора означает принадлежность к определенной группе двигателей в зависимости от параметров жиклеров.

Тарировочные данные всех модификаций карбюратора К-151

Из таблицы видно, что всего насчитывается 14 модификаций, самыми популярными из них считаются: К-151С, К-151Д и К-151В. Реже встречаются следующие модели: К-151Е, К-151Ц, К-151У. Остальные модификации встречаются очень редко.

К-151С

Наиболее совершенной модификацией стандартного карбюратора является К-151С.

Такое решение позволило увеличить динамику автомобиля в среднем на 7%. А взаимосвязь между воздушной и дроссельной заслонками теперь осуществляется бесступенчато (см. рис. ниже). Подсос можно включать без нажатия на педаль газа. Новые параметры дозирующих жиклеров позволили соблюсти актуальные требования экологических норм.

Карбюратор К-151С

К-151Д

Карбюратор устанавливался на двигатели ЗМ34061.10/ ЗМ34063.10, на которых угол зажигания контролируется электронным мозгом.

По этой же причине на карбюраторе нет микропереключателя системы ЭПХХ.

К-151В

Карбюратор имеет клапан разбалансировки поплавковой камеры с электромагнитным соленоидом. С обратной стороны камеры предусмотрен штуцер, к которому подсоединяется шланг для вентиляции. Как только вы выключаете зажигание, электромагнит открывает доступ в камеру и лишние пары бензина уходят в атмосферу, тем самым выравнивается давление.

Необходимость в такой системе появилась из-за установки карбюратора на экспортные модели УАЗа, которые поставлялись в страны с жарким климатом.

Электромагнитный клапан разбалансировки поплавковой камеры на К-151В

На карбюраторе отсутствуют привычные для нас штуцера отвода топлива и подвода разряжения к клапану рециркуляции отработавших газов. Необходимость в них появится на поздних моделях карбюратора со штатной системой перепуска топлива.

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

  • Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
  • Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
  • После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Растачиваем двигатель внутреннего сгорания

Рассмотрим первый вариант, форсирование. Для его выполнения требуется расточить цилиндры.

Восьмиклапанный мотор «шестерки» в стандартном исполнении имеет объем 1 600 сантиметров кубических, по четыре сотни на цилиндр. При растачивании придется снять определенный слой металла на стенках цилиндров. Осуществить это можно только на специальных станках.

Можно снять столько металла, насколько позволят стенки. Но не забывайте учитывать особенность – в заводском исполнении стенки рассчитывались на определенный пробег, и расточка существенно уменьшит данный показатель.

Суть метода форсирования заключается в расточке на специальном станке и установке нового поршня, увеличенного. Такой вариант доработки даст возможность увеличить мощность не на один десяток «лошадок».

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

  • Слишком богатая топливная смесь. Опытные автомеханики знают, что для идеального соотношение топлива и воздуха необходима величина 1 к 15. Это значит, что для сгорания 1 кг топлива, необходимо 15 кг воздуха. Если смесь называют богатой, это значит, что уровень топлива превышает номинальный.
  • Слишком бедная топливовоздушная смесь. Обеднение смеси – означает, что топлива подается в слишком малом количестве. Из-за этого автомобиль проигрывает в динамике и увеличивает количество подаваемого топлива. В некоторых случаях наблюдается экономия бензина, но быстрее выходят из строя свечи зажигания. Обеднение смеси сопровождается увеличением холостых оборотов двигателя.

Следующие признаки можно назвать следствием предыдущих и это:

  • Неустойчивые обороты холостого хода;
  • Повышение расхода топлива;
  • Ухудшение пусковых свойств;
  • Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
