Принцип работы датчика положения дроссельной заслонки

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Как устранить неисправность посредством чистки дроссельной заслонки

Рассмотрим поэтапно, как правильно сделать чистку заслонки:

  1. Прежде всего, нужно добраться до дроссельной заслонки. Конструкция разных модификаций ДВС отличается, но, как правило, сначала необходимо демонтировать воздуховод, идущий от заслонки к воздушному фильтру.
  2. Затем нужно снять дроссельную заслонку. Следует открутить болты крепления (от 2-х до 4-х штук), а затем рассоединить все разъемы, включая тот, который идет к клапану продувки абсорбера.
  3. Очистить дроссельную заслонку можно с помощью чистящего средства для карбюраторов. В специализированных магазинах автохимии представлен широкий выбор различных составов, поэтому всегда можно подобрать оптимальный вариант по стоимости.
  4. Тщательно вытереть дроссельную заслонку снаружи и внутри с помощью выбранного средства и ветоши.
  5. Если конструкцией авто предусмотрена защитная решетка – ее также нужно очистить.
  6. Собрать узел в обратном порядке.

Чистка дроссельной заслонки выполняется таким образом, чтобы ее металлическая поверхность стала полностью светлой. Такая чистка будет способствовать улучшению динамических характеристик двигателя.

Как почистить дроссельную заслонку без снятия

Многие автолюбители интересуются, как выполняется чистка дроссельной заслонки без снятия. На некоторых СТО действительно предлагают такую услугу, но, следует учитывать, что эффективная чистка этой детали может быть выполнена только после демонтажа заслонки.

Чтобы почистить заслонку дросселя без снятия используется специальный очиститель впускного тракта. Кроме того, такая процедура может выполняться с использованием жидкости для чистки клапана EGR, а также средства WD-40 или растворителей.

Алгоритм чистки дроссельной заслонки без снятия:

  1. Снять воздуховод, чтобы обеспечить доступ к дроссельной заслонке.
  2. Побрызгать на поверхность заслонки, которая находится в закрытом положении, чистящим средством и вытереть ветошью.
  3. Открыть заслонку и очистить загрязнения с боковой поверхности.
  4. Нужно обеспечить поступление чистящего средства во все каналы (для чистки также используется ветошь).

Еще раз отметим, что качественная чистка дроссельной заслонки может быть выполнена только после ее демонтажа.  При установке детали после очистки мы рекомендуем использовать новую прокладку заслонки (ее стоимость вполне доступна).

Производители чистящих средств для чистки отмечают, что процедуру обслуживания дроссельных заслонок без снятия следует проводить каждые 7000 – 10 000 км пробега. Чистка заслонки со снятием должна осуществляться с интервалом 30 000 – 50 000 км.

Важно учесть, что в большинстве ситуаций после проведения чистки заслонки необходимо провести ее адаптацию. Для это используется специальный компьютер, подключающийся к ЭБУ машины. Кроме того, «обучение» дроссельной заслонки может осуществляться путем проведения определенных манипуляций с зажиганием и педалью акселератора

В последнем случае невозможно дать универсальную инструкцию, так как порядок действий будет отличаться для автомобилей разных марок. Нужно помнить об этом при проведении адаптации дроссельной заслонки.

Кроме того, «обучение» дроссельной заслонки может осуществляться путем проведения определенных манипуляций с зажиганием и педалью акселератора. В последнем случае невозможно дать универсальную инструкцию, так как порядок действий будет отличаться для автомобилей разных марок. Нужно помнить об этом при проведении адаптации дроссельной заслонки.

Регулировка нового датчика положения дросселя

В большинстве случаев, современные датчики необходимо настроить после установки в автомобиль. Для этого после монтажа следует полностью закрыть заслонку и подключить щупы мультиметра к массе и выходу ДПДЗ. Устройство должно находиться в режиме вольтметра, и подключаться относительно полярности. Далее датчик поворачивается так, чтобы тестер показал минимальное напряжение. В подобном положении датчик необходимо плотно закрепить.

Иногда, после этого можно заметить завышенные холостые обороты. В подобном случае требуется провести «обучение» ЭБУ новым настройкам датчика. Для этого на 20–25 минут сбрасываются клеммы с аккумулятора, и устанавливаются обратно только при закрытой дроссельной заслонке. Далее на несколько секунд включается зажигание, но не заводится двигатель.

Спустя 15–20 секунд работы зажигания его можно выключить. Процедуру необходимо повторить по второму кругу. За это время контроллер ЭБУ успеет сохранить новые параметры датчика.Главное, при замене датчика положения дросселя использовать исключительно оригинальные устройства хорошего качества. Предметы низшей пробы могут поддаваться воздействию температуры и искажать данные.

Чтобы правильно отрегулировать и настроить работу контроллера во избежание ошибок делают так:

  1. Открывается моторный отсек машины, снимается гофрированный шланг, который идет на впускной коллектор. Прежде чем регулировать устройство, надо визуально осмотреть состояние заслонки. При наличии загрязнений элемент подлежит очистке с помощью тряпки, смоченной в бензине. Нелишним будет прочистить впускной коллектор.
  2. Затем необходимо ослабить упорный винт заслонки дросселя (этот компонент открывается до конца и отпускается). Когда выполняется это действие, можно услышать щелчок удара об упор.
  3. Осуществляется регулировка натяжения упорного винта (при выполнении этой задачи необходимо щелкать заслонкой). Если этот элемент перестанет заедать и будет двигаться свободно, болт надо закрепить посредством гайки.
  4. На следующем этапе нужно ослабить винты, фиксирующие регулятор. Берется мультиметр, поскольку без него отрегулировать работу контроллера не получится. Один выход прибора надо соединить с контактной составляющей датчика холостого хода, второй должен быть подключен между заслонкой и упорным винтом.
  5. Затем корпус регулятора начинает прокручиваться. Это происходит до момента, пока величина напряжения на дисплее мультиметра не будет изменяться с открытием заслонки.
  6. По завершении регулировки фиксирующие винты можно затянуть.

Пользователь Дмитрий Мазницын подробно рассказал о самостоятельном выполнении регулировки ДПДЗ своими руками на примере автомобиля Фольксваген Пассат.

Калибровка датчика

Если устройство было отрегулировано, может потребоваться его дополнительная калибровка перед эксплуатацией.

Данный процесс включает следующие действия:

  1. От аккумуляторной батареи отключаются клеммы. Используя гаечный ключ, зажим на отрицательном выводе ослабляется. После отключения питания в бортовой сети необходимо подождать не менее двадцати минут.
  2. Клеммный зажим устанавливается обратно. На этом этапе надо убедиться, что заслонка полностью закрыта. Если нет, то необходимо сделать это.
  3. Ключ нужно устанавливать в выключатель, включается зажигание приблизительно на 15 секунд. Двигатель не запускается. После зажигание можно выключить.
  4. Теперь следует подождать около двадцати секунд. Блок управления должен запомнить информацию о технических параметрах датчика.

Основные признаки неисправности устройства

Установить проблемы в работе можно по следующим признакам неисправности ДПДЗ, указывающим на поломку именно этого механизма:

  1. Вне зависимости от рабочего режима мотора обороты холостого хода непостоянны.
  2. Если резко отпустить педаль газа, при переключении КПП глохнет мотор.
  3. Существенно падает мощность мотора.
  4. В работе мотора на холостом ходу обороты непостоянны.
  5. Топливный расход заметно увеличился.
  6. Несмотря на плавный выжим педали газа, при наборе скорости ощутимы рывки.

В некоторых ситуациях возможно загорание лампочки-индикатора Check Engine, при этом она какой-то период не тухнет. Этим сигналом тоже не стоит пренебрегать: обязательно нужно проверить и устранить ошибки в работе устройства.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

  1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
  2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
  3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
  4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

  • нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
  • вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
  • зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
  • теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Проверка работоспособности ДПДЗ

Датчик дроссельной заслонки обычно проверяют мультиметром в режиме прозвона. Имитируют работу клапана, затем следят за скачками напряжения на шкале прибора в режиме звукового контроля. Если слышны хрипы, потенциометр однозначно нуждается в замене.


Проверка работы датчика мультиметром

Подробнее о том, как делают проверку в автосервисах:

  • активируют систему зажигания автомобиля;
  • отсоединяют фишку от контактов ДПДЗ, подсоединяют к тестеру и убеждаются, что ток поступает — если напряжения нет, прозванивают всю проводку и находят место обрыва;
  • затем подключают датчик дросселя к мультиметру, бросив один вывод на «массу», а другой — на главный контакт блока управления;
  • снимают значение тока при закрытой затворке (педаль газа не задействована) — должно показывать не выше 0,7 вольта;
  • рассчитывают ток при выжатой педали газа (заслонка открыта) — показатель не менее 4 вольт;
  • следят за показаниями на шкале, одновременно вращая сектор прибора — повышение тока обязано проходить максимально плавно, иначе дорожки протёрты, изношены.

Далее осуществляют проверку с использованием специального оборудования через встроенную систему OBD II.


Диагностический тестер системы ODB II

Компьютерная диагностика даёт возможность получить коды ошибок, изучив которые, специалисты судят о конкретных причинах неисправности.

Только после этого устанавливают новый датчик дроссельной заслонки, так как без анализа полной картины работы узла, что-либо делать рискованно.

Вот например, некоторые данные по ошибкам с расшифровкой: p0120 — неисправность цепи датчика положения дроссельной заслонки и p2135 — несовпадение показаний ДПДЗ. Также о неполадках с потенциометром указывают ошибки под номерами: p0122, p0123, p0220, p0222, p0223. Что касается повреждений проводки, то обычно такое происходит из-за низкого качества материалов. В частности, это касается изоляции. После установки нового регулятора, обязательно стирается информация об ошибке из памяти блока управления. Обычно для этого достаточно обесточить аккумулятор, подождать около 15 минут, затем поставить клемму минуса на место.

Специалисты умеют выявлять неисправности датчика дроссельной заслонки также по работе педали акселератора. Если при разгоне ощущаются провалы, и автомобиль сильно дёргается. Или мотор вибрирует, но газ отпущен.

Популярные марки:

BMW X5

Характеристика ДПДЗ

ДПДЗ можно охарактеризовать так:

  • фиксирует положение заслонки и передает данные на управляющий блок или бортовой компьютер;
  • преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки.

Это устройство располагается в моторном отсеке машины, прямо на дроссельной магистрали. Подключается контроллер к оси узла.

Место расположения ДПДЗ и РХХ

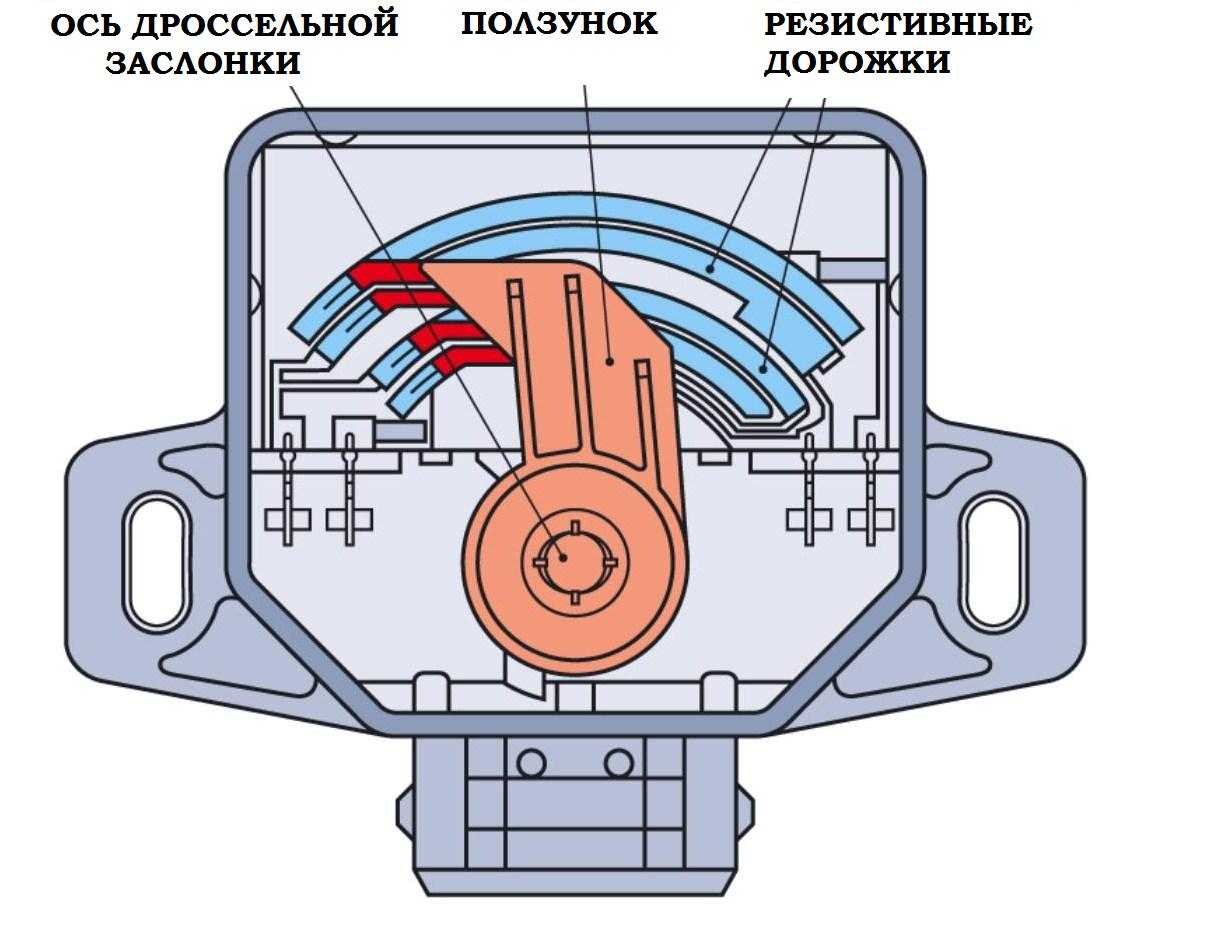

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

  1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
  2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
  3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

При диагностике устройства следует знать, для чего нужен и на что влияет установленный клапан:

  1. Контроллер используется для передачи на микропроцессорный модуль информации о том, в каком состоянии находится пропускной элемент в конкретное время;
  2. Фактически представляет собой комбинацию двух резисторов — постоянного и переменного. Максимальное значение сопротивления этих устройств составляет около 8 Ом. При изменении положения заслонки меняется и этот параметр. Если она открыта, то величина напряжения на сигнальной части будет не менее 4 вольт. Когда заслонка максимально открыта, то показатель составит максимум 0,7 В.
  3. За изменением уровня напряжения следит микропроцессорный модуль, который осуществляет регулировку объема горючего. Топливо используется для образования топливо-воздушной смеси. Если ДПДЗ неисправный и система контроля работает некорректно, то объем воздуха будет больше либо меньше. Это станет причиной неправильной работы двигателя в целом, в некоторых случаях возможен его выход из строя.

Пользователь Руслан К подробно рассказал о том, для чего используется контроллер ДПДЗ и на что он влияет.

Технические параметры датчика положения дроссельной заслонки:

  1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
  2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
  3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
  4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
  5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
  6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
  7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
  8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Принцип работы ДПДЗ

Принцип работы ДПДЗ таков:

  1. При работе двигателя на холостых оборотах заслонка полностью заперта, воздушный поток поступает в цилиндры силового агрегата по отдельному каналу. Уровень напряжения на выходе устройства составляет не более 0,5 вольта. Датчик отправляет сигнал на микропроцессор для подачи топлива, что способствует поддержанию холостого хода ДВС.
  2. При нажатии на педаль газа происходит перемещение ползунка контроллера по пленочной поверхности, обладающей резистивным напылением. В электроцепи, к которой подключен датчик, осуществяется снижение уровня сопротивления.
  3. Микропроцессорный модуль фиксирует увеличение параметра напряжения на линии. В соответствии с полученными данными производится расчет и подготовка объемов воздуха и топлива для формирования горючей смеси. После этого она подается в цилиндры. Максимально допустимая величина вольтажа при открытой заслонке составляет примерно 4,5 вольта.
  4. При резком нажатии на газ блок управления двигателем фиксирует скачок напряжения. В соответствии с этим в цилиндры ДВС подается порция обогащенной горючей смеси, чтобы улучшить динамический разгон машины.

Канал Starsauto подробно рассказал о принципе функционирования регулятора в авто.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

  1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
  2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
  3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
  4. Откройте дроссель до упора и снимите второй показатель напряжения.
  5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

Заменить нерабочий прибор довольно просто. Выполните такие действия:

  1. Снимите «минусовую» клемму аккумуляторной батареи.
  2. Отключите разъем ДПДЗ.
  3. Открутите датчик и поставьте на его место новый.
  4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

https://youtube.com/watch?v=Yo4iu55VJLE

Самостоятельная проверка работы ДПДЗ

Прежде чем ремонтировать и заменять датчик, надо самостоятельно проверить пластину и стенки дроссельной заслонки. Поскольку их очистка может восстановить работоспособность устройства, при наличии нагара следы загрязнений удаляются. Для этого используется чистая тряпка и очистительное средство для карбюратора.

Пошаговая инструкция по проверке ДПДЗ с помощью мультиметра

Инструкция пошаговой проверки ДПДЗ с помощью мультиметра выглядит так:

  1. Сначала надо проверить наличие заземления и убедиться, что контроллер подключен к источнику опорного напряжения. Далее можно приступать непосредственно к проверке ДПДЗ.
  2. От регулятора отключается штекер с проводкой. Необходимо произвести визуальную диагностику колодки и клеммы на предмет повреждений или загрязнений.
  3. Берется тестер, и на нем выставляется необходимый режим, например, 20 В. Ключ в замке прокручивается, чтобы активировать зажигание, при этом силовой агрегат запускать не нужно.
  4. Красный щуп тестера соединяется с положительной клеммой АКБ, а черный подключается к каждому из трех контактных элементов на штекере датчика. В результате один из контактов при соединении покажет напряжение 12 вольт (это заземление). Надо запомнить цвет данного проводника. Если контактный элемент не показывает 12-вольтное напряжение, это говорит о неисправности электроцепи, по которой подключен регулятор. В результате отсутствия заземления контроллер не сможет эффективно работать, поэтому надо определить поврежденный провод и заменить его.
  5. Зажигание в автомобиле отключается.
  6. Затем черный щуп тестера надо подключить к контакту заземления на колодке ДПДЗ.
  7. Ключ в замке прокручивается, чтобы активировать зажигание. Мотор машины не запускается.
  8. Красный контакт мультиметра надо соединить с каждым оставшимся выходом на колодке. На одном из них уровень напряжения должен составить порядка 5 вольт. Этот контактный элемент предназначен для передачи опорного напряжения на контроллер. Третий выход является сигнальным.
  9. Если диагностика показала, что 5-вольтное напряжение на контактах отсутствует, это говорит о дефекте проводки. Надо определить поврежденный кабель и заменить его.

Чтобы убедиться в том, что контроллер выдает корректный сигнал, потребуется две скрепки. Их могут заменить два куска провода.

Для тестирования нужно произвести следующие действия:

  1. Красный выход мультиметра соединяется с сигнальным контактом контроллера. Черный необходимо подключить к кабелю заземления.
  2. Ключ прокручивается в замке, производится активация зажигания.
  3. Необходимо удостовериться в том, что заслонка дроссельного узла полностью закрыта.
  4. Тестер должен показать параметры в промежутке от 0,2 до 1,5 вольта. Этот момент надо уточнить в сервисной книжке, поскольку все зависит от конкретной модели авто.
  5. Если диагностика показала 0 вольт, надо убедиться, что был выбран правильный режим тестера. Обычно измерение производится в диапазоне 10–20 вольт. Если показания все равно составляют 0 вольт, диагностика продолжается.
  6. Затем надо постепенно открыть заслонку полностью. Если есть помощник, он может нажать на педаль газа.
  7. Когда заслонка открыта, на тестере должно отобразиться значение в 5 вольт. При медленном открытии заслонки показатель напряжения должен постепенно увеличиваться. Если при различных положениях происходят скачки либо зависание рабочего параметра, контроллер функционирует некорректно, требуется его замена.
  8. После завершения проверки зажигание отключается.

Для автомобилей ВАЗ диагностика работы контроллера выполняется так:

  1. Заслонка полностью закрывается. Ключ вставляется в замок, активируется зажигание.
  2. С помочью тестера выполняется диагностика значения напряжения на выходе контроллера. Этот параметр должен составить не выше 0,7 вольта. Чтобы точно определить выход, необходимо посмотреть на разъем. Два проводника от него идут на массу и питание, а третий — выходной.
  3. После выполняется открытие заслонки, при этом величину напряжения необходимо проверить еще раз. Полученный параметр должен составить не менее 4 вольт.
  4. Затем измеряется напряжение при открытии и закрытии заслонки. Когда данное устройство меняет положение, рабочая величина должна изменяться плавно, без скачков.

Канал AvtoTechLife рассказал о разных способах проведения проверки работоспособности датчика.

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

  1. Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
  2. Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
  3. Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
