Установка ксеноновых и биксеноновых линз в фары своими руками

Установка линз в фары своими руками

Многим из нас приходится ездить по дорогам в темное время суток. Рано выезжаем, поздно возвращаемся, и получается нехватка освещенности на дороге. Поэтому и приходят идеи сменить или доработать оптику.

Устанавливаются линзы в фары, имеющие прозрачное стекло. Световой пучок в фаре с рифленым стеклом размывается. Но некоторые владельцы авто- и мототранспорта полируют внутреннюю часть стекла, и таким образом добиваются прозрачности своих фар.

Возможностей установить линзы на фары вашего мотоцикла существует две. Обратиться в сервисный центр, где специалисты все сделают быстро и грамотно. Или же самостоятельно взяться за установку данного комплекта. А это определенные трудности. Дело в том, чтобы установить линзы в фары, последние нужно обязательно разобрать, без этого ничего не получится. А фары собираются без крепежных элементов, а только на герметике.

Если вы все же решились на самостоятельную установку линз, следуйте следующим правилам.

Разогрейте фару по контуру, где расположен герметик, феном

Очень осторожно отверткой отсоедините стекла. Имейте в виду, что разогретый пластик становится мягким

А ваши неаккуратные действия могут привести к деформации. Контуры очистите от остатков герметика.
А теперь устанавливается сама линза, то есть весь ее комплект. Если цоколи совпадают, больших проблем не будет. Следуйте инструкции.
Когда линзы подогнали, их закрепляют. Теперь нужно примерить черную накладку. Чтобы она прочно села в штатные крепежи, придется с помощью подручных средств срезать лишние детали. Внутрь линз нужно установить светодиодные ленты для габаритного освещения.
Чтобы не просвечивался белый пластик, корпус фары можно покрасить. Но это лишь для эстетичного внешнего вида.
Когда все готово, вклеивается стекло. Нужно заранее подготовить клей-герметик прозрачного цвета. Герметик сохнет не менее суток. И когда все приклеилось, вставляем лампочки и тестируем свои фары.

Для установки линз в фары требуются хотя бы первичные навыки ремонтных работ. Если вы не уверены в себе, тогда лучшим решение будет обратиться к специалистам.

LISSAlisa › Blog › Что надо знать, для грамотной установки линз в обычные фары

В данной статье постараюсь рассказать немного о приобретенном опыте, что бы заранее предостеречь вас от ошибок, и при этом подробно рассказать о некоторых нюансах, которые необходимо знать еще до того, как вы решитесь покупать что-либо и устанавливать в фары. Принцип на разных автомобилях не особо отличается, и потому можно сказать что все универсально, или около того.Выбор би-оптики

На текущий момент источниками света для авто являются: галоген, ксенон и светодиоды. Для хорошего освещения — необходимо выбирать исключительно оригинальную и фирменную оптику, что бы в конечном итоге не разочароваться в полученном результате, потраченных силах, времени и деньгах.

Что бы я могла посоветовать? Из Bi-Led выбор особо не велик: — BILED Alpha-5 (65 klx) — BILED Koito Optima (45 klx) — BiLED Optima Premium ProSeries 3 (40 klx)

сама из списка предпочла бы первый вариант, в плане цена/качество

В случае Xenon-a, я бы выбрала штатную Hella, например от BMW X5 (80 klx). Так как он будет раза в 2 мощнее тех же BiLED модулей, что я перечислила выше, но найти его проблематично. Свечение будет желтым, что положительно для любых погодных условий и хорошо воспринимается глазом. Вообще в этом плане, всегда нужно подходить разумно к выбору светового спектора. Про Китайский дешевый ксенон — могу сказать сразу, что он будет на ровне, а то и хуже светодиодных би-линз, а если «повезет», то еще и хуже плюсового галогена.

В случае с галогеном (плюсовые лампы — 33 klx+), выбора гораздо больше, так как можно выбрать из различных линз и ламп. Я же отдаю свое предпочтение: — Hella — Valeo-H9 — Които-Т и само собой с плюсовым лампам от OSRAM/Philips/Bosch/GE.

* цифры измерений в килолюксах условные, и найдены на различных каналах YouTube-а

Если говорить только о линзах, то опять же мне нравятся Hella 60, тем более есть варианты с IR-фильтром, для установки в фару, а так же и для внешней установки в качестве ПТФ, люстры и тд. У них отражатели живут очень долго, так как они изначально заточены под галоген и имеют дополнительный защитный слой, и цена на мой взгляд соответствует качеству.

Промежуточный вывод

На мой взгляд светодиоды конечно развиваются, но они пока не конкуренты старому и доброму ксенону. С точки зрения законодательства — ксенон запрещен, если автомобиль не оснащался заводом изготовителем. И потому, если переживаете за права — его лучше не ставить, ну или узаконить его установку. В случае если ставить би-лед оптику, вероятность того что инспектор подумает что это ксенон — ниже, но шансы лишиться прав уже 50х50. Да и с точки зрения дождя, снега — билед уступает опять же ксенону, поменять что-то внутри не так просто, кристалы отдельно не продают, и само собой так же как и ксенон подвержены деградации (15-30% яркости за год). В то время как ксеноновые и галогеновые лампы в линзах меняются без проблем на новые.

Установка

— Первая и самая большая ошибка — это переходники. Для установки обязательно надо использовать резьбовые крепление на шпильках внутри отражателя. В противном случае линза будет трястись, а глаза очень быстро будут уставать. — В случае каких-то светодиодов (ангельские глазки, полосы дхо и тд) — устанавливать стабилизатор тока, иначе светодиоды быстро деградируют. — Все дополнительные провода вывести отдельно, через новое отверстие с обязательной герметизацией. — Герметизировать платы (в термоусадку, уплотняя торцы резиновой мастикой). — Проверить до установки линзы и стекла, что линия ближнего света би-линзы рассекает по центру яркое пятно в сравнении с дальним. Бывает что шторка установлена не верно и крадет свет ближнего света, даже в дорогих светодиодных модулях (к заводской оптике это не относится). — Доработать шторку таким образом, что бы свет шел от бампера, а шторка была на том уровне, что бы не давала синюю линию засветки. — В случае использования галогена обязательно поставить IR Filter — тепловой фильтр для фар/линз (не относится к ксенону и билед оптике), иначе галоген со временем расплавит оргстекло (особенно в непогоду)

Что такое биксенон?

Существует достаточно много видов газоразрядных ламп. В автомобильных фарах применяют только ксеноновые и биксеноновые. Ксенон представляет собой специальную колбу, внутри которой содержится газ. При прохождении через него тока определенной величины, этот газ начинает светиться достаточно ярким светом, который значительно превышает по светоотдаче обычные лампы накаливания. Биксенон тоже имеет специальный газ, который является источником свечения, однако, помимо этого, на нем установлен специальный механизм, позволяющий направлять световой поток. Такая конструкция позволяет применять биксеноновые лампы в качестве дальнего света.

Все биксеноновые фары оснащены специальной шторкой, или как еще ее называют «линза». При включении ближнего света, она блокирует часть светового потока и освещает поверхность земли перед автомобилем на меньшем расстоянии. После переключения света фар на дальний, шторка открывается, и свет фар направляется еще дальше.

Цена на биксенон, сейчас, довольно высокая. Однако, такая лампа заметно окупается, так как экономит большое количество электрической энергии и имеет довольно долгий срок службы. Кроме того, биксенон не обладает ослепляющим эффектом, а значит, безопасны для встречных водителей и пешеходов, которые могу быть ослеплены обычными ксеноновыми фарами.

Как технология освещения с люксовых автомобилей переходит в разряд массовых

Яркий, четкий световой пучок – и никакого ослепления встречных водителей… Линзованные фары, линзы, фары с линзами – это высокоэффективный класс осветительных приборов, который изначально был доступен только в дорогих автомобилях люкс-класса. Они способны использовать чрезвычайно яркие ксеноновые разрядные лампы высокой интенсивности (HID) и светодиоды (LED), которые было бы небезопасно использовать с традиционными фарами с отражателями.

Благодаря особенностям конструкции линзы способны освещать большую поверхность дороги на больших расстояниях, чем обычные фары с отражателями. Их световой пучок лучше сфокусирован, по сравнению с обычными фарами, больше света направляется туда, где это действительно необходимо, и меньше рассеивается по сторонам.

Установка линз своими руками на авто Hyundai Solaris

Многие собственники автомобилей Хендай Солярис жалуются на плохой свет штатных галогеновых ламп, установка биксенона и линз позволяет улучшить освещение, сделать его направленным и ярким. Добраться до фар на Солярисе непросто, чтобы их вынуть, приходится демонтировать немало деталей. Снятие оптики производим в следующей последовательности:

• поддомкрачиваем передние колеса и снимаем их с обеих сторон, машину можно оставить на упорах («козелках), на автоподъемнике такая работа выполняется гораздо проще;
• демонтируем оба передних подкрылка, они будут мешать добраться до нижних креплений оптики;

• отсоединяем верхние и нижние крепежи переднего бампера, отводим пластиковый элемент в сторону;

• теперь крепления оптики находятся в зоне доступности, откручиваем болтики торцевым ключом на 10 (три крепежа – один снизу, два сверху по краям фары);

• отщелкиваем разъем с проводами, вынимаем фару, потянув ее вперед и вверх, то же самое проделываем и с другим фонарем;

• откручиваем крепежи фарного стекла (шлицы под крестообразную отвертку, всего 4 шт.);
• нагреваем фонарь (здесь пользуются разными способами, некоторые даже засовывают оптику в духовку), но в данном случае кладем фару в картонную коробку, закрываем ее,
• проделываем в коробке небольшую дыру, к которой приставляем фен и начинаем нагрев;

• прогрев должен быть равномерным (приблизительно до 80 Градусов), феном удается нагреть оптику примерно за 15 минут;

• греем аккуратно, нельзя допускать возгорания картона;
• после нагревания герметик становится мягким, и можно отсоединить стекло от корпуса;

• вынимать стекло приходится, применяя силу, при этом необходимо действовать аккуратно, чтобы не поломать пластмассу;

• отсоединив стекло, счищаем остатки герметика с корпуса, подогревая феном;

• разбираем фару – снимаем лампу и ее держатель;

• берем линзу, откручиваем с нее пластмассовую гайку, снимаем разъем (чтобы можно было просунуть провода), крепим на штоке с резьбой металлическую широкую шайбу;

• устанавливаем линзу в корпус, с обратной стороны размещаем такую же широкую шайбу, закручиваем пластмассовую гайку;

• подключив провода к блоку розжига, а затем соединив с аккумулятором, проверяем, как светит биксенон;
• если все работает нормально, собираем фару – подпаиваем проводки линзы к габаритам, на новом герметике крепим стекло.

В качестве клея удобнее всего использовать герметик Abro, который продается в рулонах, перед проклейкой необходимо тщательно вычистить корпус и отражатель от грязи, остатков старого герметика.

Для вывода проводов необходимо будет просверлить отверстие и после загерметизировать, чтобы в корпус не попадала влага и грязь.

После сборки фар все детали устанавливаем на место, подключаем проводку, проверяем работу линзованной оптики. Примерно также устанавливаются линзованные фары на других популярных автомобилях, таких как Форд Фокус 2, Тойота РАВ 4, Фольксваген Гольф 5, Киа Рио 3 и прочее.

Установка ксенона в противотуманки

Для установки ксенона в противотуманные фары лучше всего подойдет ксенон с цветовой температурой 4300 и 5000К, так как он лучше всего показывает себя на мокрой дороге и в тумане.

Зачастую противотуманные фары находятся под главным светом, поэтому для их установки сначала необходимо снять бампер. Можно просто открутить болты, которые крепят арки передних колес и боковые стороны бампера.

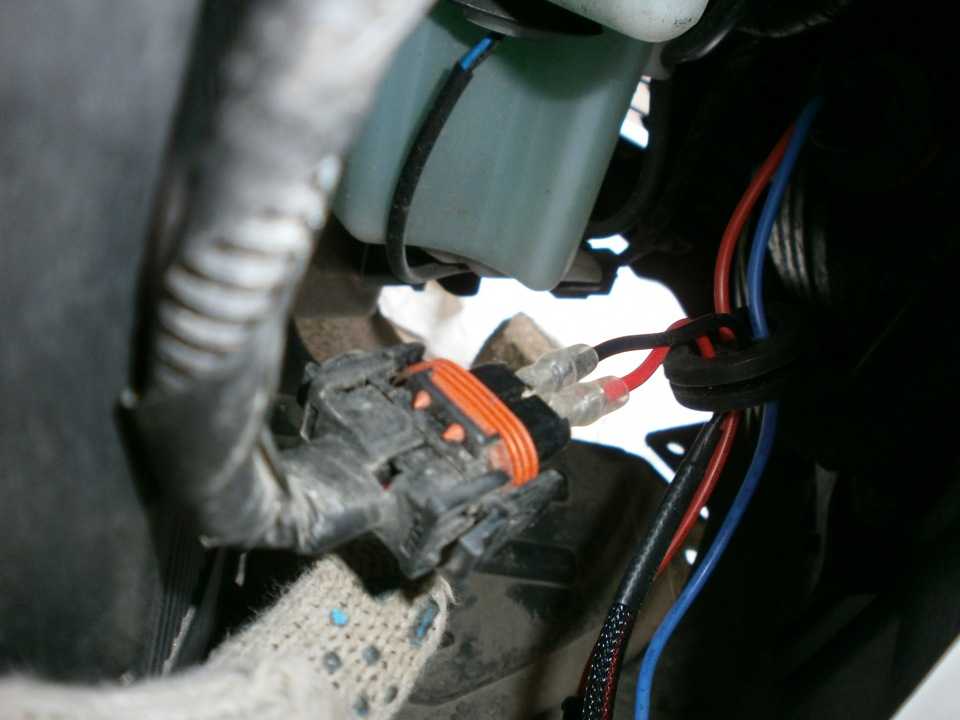

Далее отключаем штатные противотуманки от питания, достаем старые лампочки и вставляем ксеноновые. Помните о том, что нельзя касаться колбы ксеноновой лампы руками (можно использовать перчатки). После этого подключаем ксеноновую лампу к питанию противотуманок и к блоку розжига.

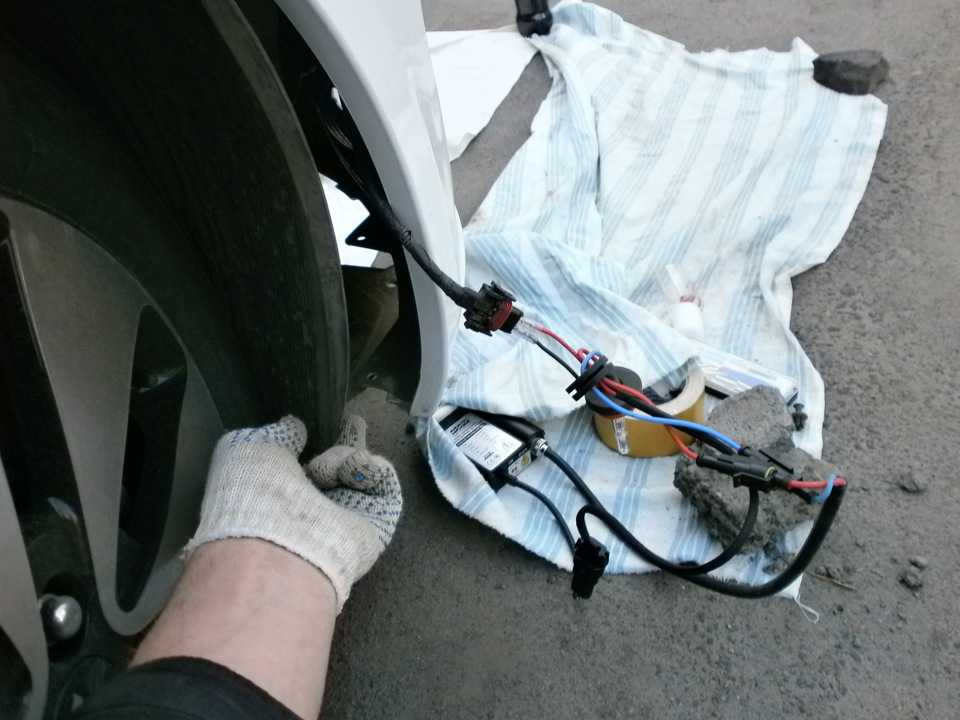

Лучше сразу проверить работоспособность системы. Заведите автомобиль и проверьте, светит ли одна противотуманка.

Установка ксенона в ПТФ и проверка работоспособности ламп перед окончательной установкой.

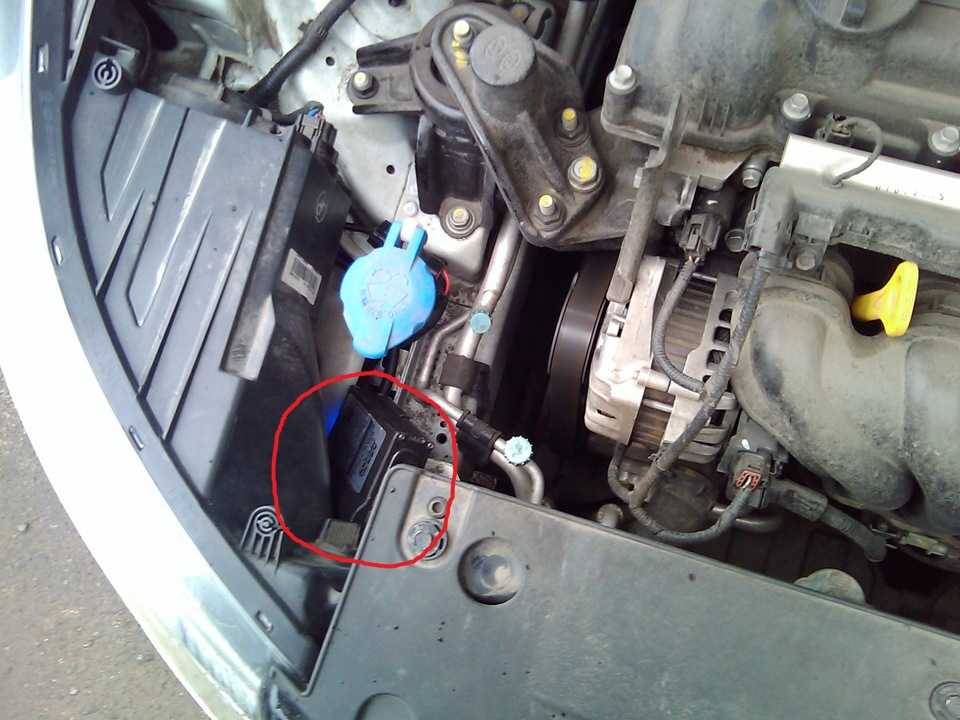

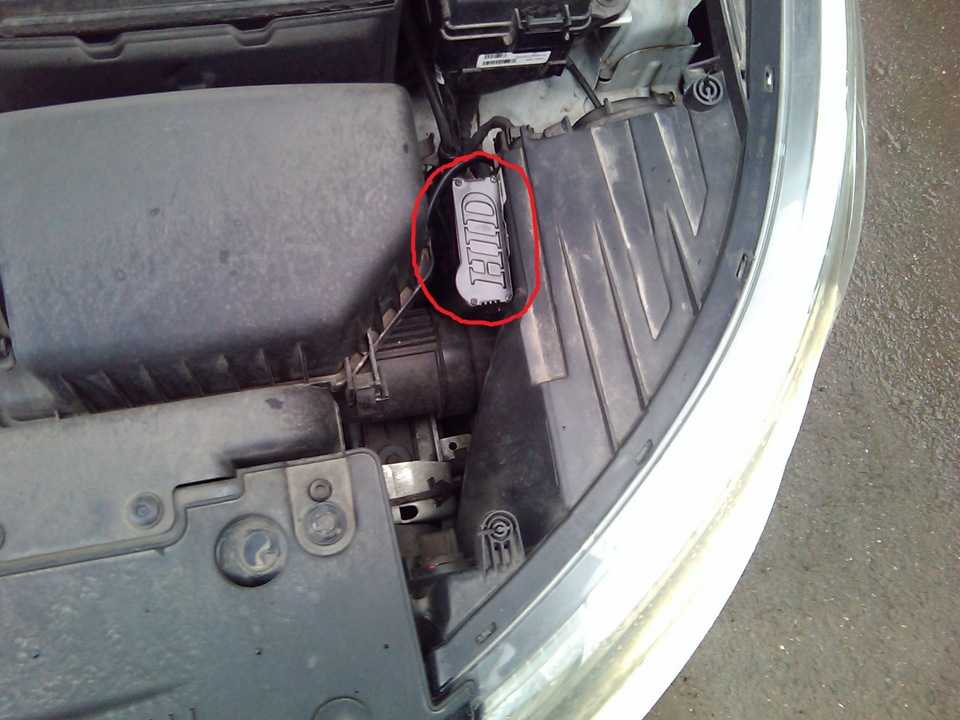

Вторая лампа устанавливается абсолютно аналогично. Схема подключения ксенона в противотуманках такая же, как и при подключении ксенона в главных фарах. Теперь необходимо установить блоки розжига. Из наиболее популярных мест установки можно отметить пространство под передним бампером и под капотом. Крепятся они с помощью двустороннего скотча, хомутов или специальных креплений (если они были в комплекте). Старайтесь выбрать наиболее защищенное место.

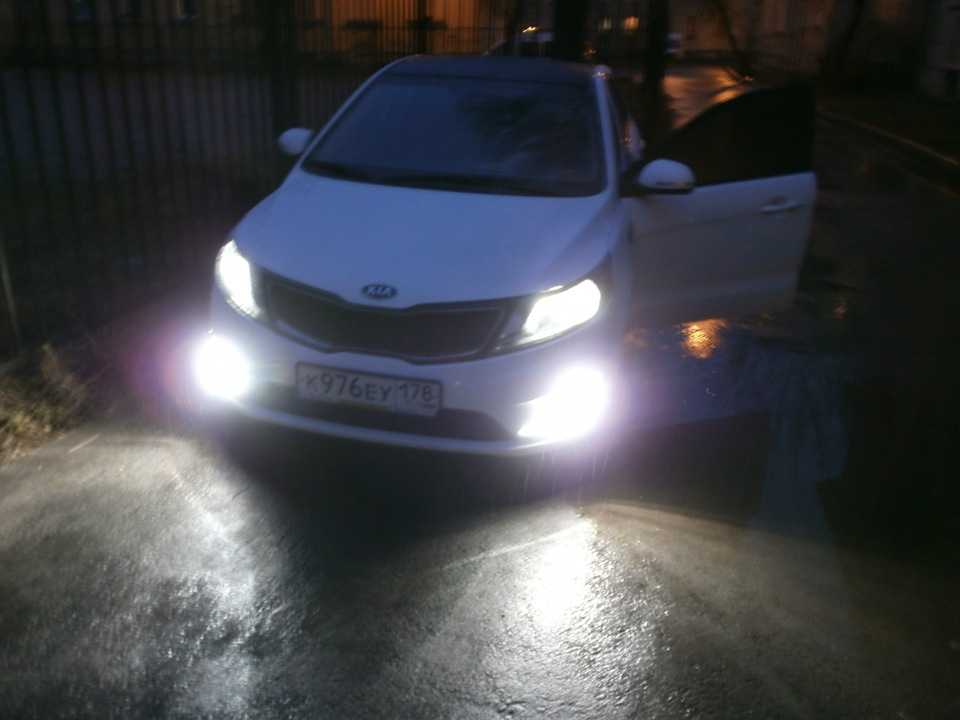

А вот собственно и результат.
Возможно, вам будет интересно посмотреть видео по установке ксенона в противотуманные фары Лады Приоры.

Виды и конструкция фар

Автомобильные фары можно разделить на два вида по признаку их расположения в корпусе автомобиля:

• передние;
• задние;
• боковые.

Помимо этого, фары разделяются по своим функциям:

1. Фары дальнего света. С их помощью можно осветить большой участок дороги. Они имеют симметричный луч, направленный прямо перед транспортным средством. Должны отключаться при приближении других автомобилей. Излучают белый свет.
2. Фары ближнего света. Этот тип фар используется для освещения дороги прямо перед автомобилем и участка обочины. Имеют асимметричный поток белого света.
3. Противотуманные фары. Применяются в условиях тумана, так как способны создавать широкополосный горизонтальный луч. За счёт принципа рассеивания, свет не отражается от капель воды при высокой влажности. Использование этих огней в тумане будет безопасней, чем ближних или дальних. Могут быть белого или жёлтого цвета.
4. Указатели поворота. Обозначают направление движения и информируют других автомобилистов о положении на дороге. Излучают жёлтый или янтарный свет.
5. Габаритные огни. Предназначены для обозначения автомобиля при плохих условиях освещённости или низкой видимости. Окрашены в красный цвет.
6. Стоп-сигналы. Автоматически зажигаются при торможении автомобиля. Излучают яркий красный свет.
7. Сигнал заднего хода. Зажигается при движении задним ходом. Должен быть белого цвета.
8. Дневные ходовые огни (ДХО). Предназначены для освещения дороги в дневное время. Согласно законодательству РФ вместо ДХО могут применяться фары ближнего света.

Обычно корпус передней фары включает в себя лампы ближнего и дальнего света, а также указатели поворота. Внутри задней фары располагаются указатели поворота, габаритные огни, стоп-сигналы и фонари заднего хода. Противотуманные фары могут располагаться как в передней, так и задней части автомобиля. Иногда для них выделяется отдельный корпус.

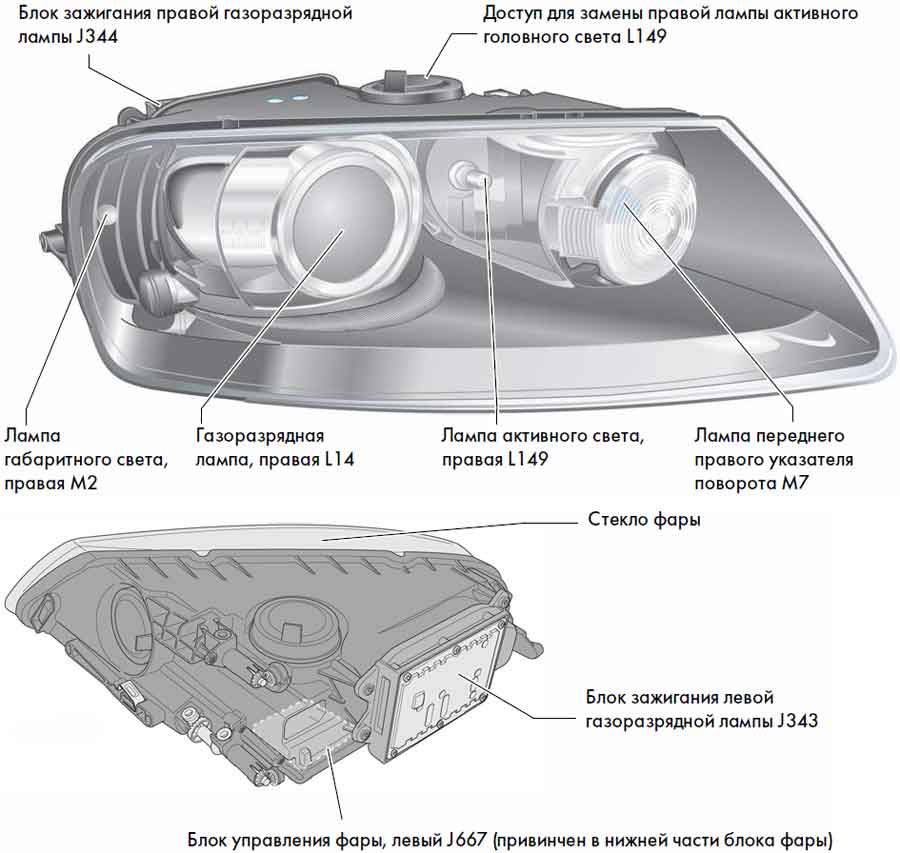

В корпусе фары присутствует множество оптическихэлементов

Однако такое деление не является единственно верным: в зависимости от производителя и модели автомобиля, функциональные фары могут располагаться в одном или разных корпусах. Однако все дизайнерские решения должны быть согласованы со стандартами безопасности той страны, в которой модель будет реализована.

Существуют различные конструкции фар. Но все их можно разделить на следующие составные части:

• корпус;
• источник света;
• отражатель.
• рассеиватель или линза;
• шторка.

Внутри корпуса содержится вся конструкция фары. Он защищает все остальные элементы от попадания пыли и влаги, а также защищает от внешних воздействий.

Ксеноновые лампы относятся к типу газоразрядных

Отражатель используется для формирования единого пучка из лучей, испускаемых источником света. В зависимости от типа конструкции фар, он может иметь параболическую, эллипсоидную или свободную форму. Сформированный поток света попадает на линзу. Предназначение металлической шторки — регулировать переключение с ближнего на дальний свет (если фара двухрежимная).

Таким образом, в зависимости от типа конструкции, все фары можно разделить на три группы.

1. Параболические — в них отражатель имеет соответствующую форму и направляет поток света вдоль прямой оси. Этот тип фар самый распространённый.
2. Свободной формы (другое название FF-рефлекторы) – их конструкция разделена на несколько ячеек различных форм. Это позволяет создать более широкий и дальний пучок света.
3. Линзовые — самый современный тип фар. Имеет отражатель эллипсоидной формы. За счёт сложной оптической системы и наличия линзы создаёт гораздо более яркий луч и более чёткую светотеневую границу, чем предыдущие два типа.

Именно о линзовых фарах мы и поговорим.

Штраф или другое наказание за ксенон в 2020 году. Легализация ксенона

Здравствуйте, уважаемые читатели. Сегодня мы полностью разберем тему ксенона на автомобиле с юридической стороны. Рассмотрим, какое наказание за ксенон, поговорим о том, что делать если вас остановил инспектор с ксеноном и как поставить действительно легальный ксенон на любой автомобиль.

Свет, излучаемый ксеноном, по своим характеристикам близок к дневному свету, поэтому очертания предметов различаются намного четче. Создаваемая ксеноном видимость при любых погодных условиях не создает лишнего напряжения зрения, лучи ксенонового света проходят сквозь капли дождя или тумана, и полностью освещают полотно дороги. Пучок ксенонового света намного шире обычного, что, конечно, улучшает видимость предметов на обочинах дороги. Ксенон излучает в два раза больше света, чем галогенная лампа, потребляя в два раза меньше энергии. Срок службы ксеноновых ламп — 2800-3000 часов. Срок службы галогенных ламп — 180-500 часов.

Виды линз

Все линзовые фары можно разделить на 4 группы:

• моногалогенные (или просто галогенные);
• бигалогенные;
• моноксеноновые (ксеноновые);
• биксеноновые.

В первую очередь следует понять, чем обычные линзы отличаются от билинз. Дело в том, что обычные линзы, вне зависимости от их типа, можно установить либо в качестве фары ближнего, либо в качестве дальнего света. При этом установка моноксеноновых линз в качестве дальних огней даёт очень неудобное освещение, которое слепит даже самого водителя. А вот с помощью билинз есть возможность регулировать как ближний, так и дальний свет с помощью одной фары.

С помощью билинз можно регулировать как ближний, так и дальний свет

Что касается выбора между ксеноном и галогеном — его каждый делает самостоятельно, в соответствии со своим вкусом. Кто-то предпочитает более тёплый, кто-то более холодный свет. Принципиальных различий в качестве между ними нет, но помните, что установка неродного источника освещения в линзу крайне нежелательна. Различия в конструкции, размере отражателя и форме самой линзы, могут привести к некачественному освещению.

существуют различия между ксеноновыми и галогеновыми лампами

Маски для линз

Бленды те же маски для биксеноновых линз. Служат исключительно как декорация. Главная задача закрыть внутреннюю часть бимодуля, да бы не был виден отражатель. так же маски используются как украшение либо ДХО. Для этого устанавливаются бленды с ангельскими глазками, это прибавляет эстетический вид автомобилю а так же может быть использован как дневные ходовые огни. Бленды делятся так же как и линзы на размеры 1.8, 2.0, 2.5, 3.0″. То есть к каждой линзе используется именно своя соразмерная маска. Но, возможно установить бленды для 3.0″ билинз на линзы размером 2.5″ используя переходные кольца.

Виды билинз

Биксеноновые линзы различают по размерам и поколениям на следующие виды:

• G-1 — линзы правильной круглой формы первого поколения. Имеют диаметр 80 мм и предназначены для установки в фары с цоколем типа H. В стандартный комплект G-1 входят две линзы с декоративной подсветкой «ангельские глазки», две лампы, монтажные элементы;

• G-3 — универсальные биксеноновые линзы третьего поколения. Имеют круглую (иногда овальную) форму (диаметр 110 мм) и могут быть установлены в фары с цоколями типа Н1, H7 и HB4. В комплект входят те же элементы, что и для G-1;

• G-5 — самые маленькие линзы. Их диаметр всего 64 мм, однако по характеристикам они ничем не уступают предыдущим поколениям. G-5 также универсальны и могут устанавливаться в фары с цоколями Н1,H4,H7,HB4. Состав комплекта этих линз может быть разный. Всё зависит от производителя.

Разновидности линз

Сейчас в продаже можно найти несколько вариантов, каждый из них имеет свои особенности:

1. Галогенные. В этом случае каждый элемент отвечает только за ближний или дальний свет.
2. Ксеноновые. Такой же вариант, как и указанный выше. За каждый тип освещения отвечает отдельная линза.
3. Бигалогенные. Один узел работает как для ближнего, так и для дальнего света, что делает его намного предпочтительнее.
4. Биксеноновые. Самая современная и мощная разновидность, которая обеспечивает идеального качество освещения. Работает в двух режимах – ближнего и дальнего света, которые переключаются за счет специальных шторок, установленных внутри.

Комплект биксеноновых линз со светодиодными габаритами.

Как выбрать хороший комплект

На сегодняшний день на автомобильном рынке представлено огромное множество различных ксеноновых ламп. Это многообразие немного усложняет выбор, и мы постараемся разобраться, какой ксенон лучше подойдет для конкретного автомобиля.

Большинство комплектов ксенона состоят из:

• ксеноновых ламп;
• блоков розжига;
• проводки и деталей для крепления.

Лампы ксенона имеют специальную маркировку — 6000К, 5000К и т.д. Она обозначает цветовую температуру — яркость и цвет света, которым светит лампа. Ксенон с маркировкой 4300К светят белым цветом с легка желтым оттенком. Зачастую их устанавливают в противотуманные фары и в фары главного света автомобиля. Лучше всего они подходят для езды по мокрому асфальту. Лампы 5000К светят оттенком, который наиболее близок к белому. Мощность их светоотдачи наиболее высокая, а свет нормально воспринимается человеческим глазом. Свет лампы 6000К имеет слегка голубоватый оттенок, и по мощности уступает двум предыдущим типам, так как имеет наиболее низкую светоотдачу. Однако на российском и украинском рынках именно этот тип является наиболее популярным.

Лидеры автомобильной индустрии устанавливают в свои автомобили ксеноновые лампы, цветовая температура которых находится в пределах 4200-5000К.

Блок розжига — это устройство, которое подает нужное напряжение на ксеноновые лампы, необходимое для их розжига. Чем сложнее и “умнее” устроен этот блок, тем больше процессов он контролирует. Высококачественный блок розжига обеспечит долговременную и качественную работу ламп, так как во время их розжига и свечения параметры лампы находятся в пределах допустимых норм.

Возможные проблемы с фарами авто

Даже после корректного монтажа и регулировки, вы не защищены от других проблем с фарами.

Что делать, если начинают потеть

Фары могут потеть во время дождя, да и просто без причины. Конденсат собирается внутри корпуса, что может привести к ухудшению рассеивания света, коррозии металлических конструкций, а в некоторых случаях даже к короткому замыканию. Чаще всего запотевание происходит из-за некачественного герметика, который неплотно скрепил корпус со стеклом.

Запотевание фары приводит к ухудшению светового потока

Для того чтобы устранить проблему, вам нужно провести несколько несложных процедур.

1. Снимите фару с корпуса автомобиля.
2. Проверьте специальные дренажные системы внутри фар. Если они засорились — прочистьте их.
3. Нагрей фару и отделите стекло от корпуса.
4. Счистьте острым предметом старый слой герметика.
5. Просушите фару.
6. Обезжирьте место соединения стекла и корпуса.
7. Нанесите свежий герметик. Плотно прижмите стекло и дайте ему высохнуть.

Если до этого вы самостоятельно устанавливали линзу внутрь фары, этот процесс тоже не должен вызвать у вас затруднений.

Чаще всего такой порядок действий решает проблему с запотеванием фар. Однако если после всех манипуляций, влага продолжает собираться внутри корпуса, вам следует обратиться в сервис для диагностики причины проблемы.

Как очистить линзу

Если вы заметили, что свет от фар стал тусклым, значит, пришла пора чистить линзы.

Для этого необходимо вынуть фары из корпуса автомобиля и разобрать их стандартным способом. Мягкой тряпочкой удалите с поверхности линзы всевозможные загрязнения.

После этого просто соберите фару в обратном порядке и верните на своё место. Очищенная оптика испускает более яркий свет и имеет чёткий светотеневой горизонт.

Модернизация фары автомобиля может оказаться не самым лёгким процессом: монтаж, регулировка и очистка должны проводиться с предельной аккуратностью. Однако результат того стоит. Новая яркая оптика с потоком света, направленным в нужную точку, может поднять настроение владельцу автомобиля, и облегчить передвижения в тёмное время суток.
