Как устроены толкатели различных моделей двигателей

Устройство и принцип работы гидрокомпенсатора

Устройство большинства известных современных гидрокомпенсаторов является практически идентичным. Как всегда, это металлический корпус, внутрь которого производитель помещает плунжерную пару. Она оснащается так называемым «шариковым» клапаном. Компенсатор может быть установлен в привод клапанов — в этой ситуации движущим элементом является только сам плунжер.

Необходимо обеспечить высокую герметичность узла и подвижность его элементов. Для этого делают совсем крохотный зазор между втулкой и плунжером. Последний может выталкиваться пружиной до практически полной ликвидации зазора. В этом случае масло перетекает во внутреннюю полость, заполняя её. Постоянная жёсткая связь гидротолкателя с другими деталями газораспределительного механизма приводит к отсутствию зазоров. Сам толкатель компенсирует своей конструкцией даже изменение длины собственных деталей.

Принцип работы гидрокомпенсаторов, в отличие от толкателей, сводится к определённому порядку действий. Вначале кулачок смотрит на толкатель своей обратной стороной. Усилие не передаётся, а плунжерная пружина самостоятельно определяет размер необходимого зазора. Как только полость будет заполнена маслом, произойдёт срабатывание шарикового клапана и закрытие полости.

Кулачок разворачивается уже другим профилем, нажимает на толкатель и движет его вниз. Обратный клапан закрыт, но сжатия масла не происходит. Небольшой его объём выдавливается сквозь предназначенные для этого зазоры. Происходит уменьшение длины гидрокомпенсатора с образованием зазора между толкателем и кулачком. Количество масла снова восстанавливается до прежнего уровня.

Такое периодическое тепловое расширение деталей в пределах узла клапанов вызывает изменения объёма масла и длины гидрокомпенстора. В этом они отличаются от толкателей. Восстановление зазора происходит автоматически, в том числе и вследствие естественного износа толщины деталей ГРМ. Для корректной работы регуляторов зазора гидравлического принципа действия необходимо высокое качество смазки.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Если приспособление для регулировки клапанов отсутствует

Возложить функции специального оборудования можно на две мощные плоские отвертки с шириной плоской рабочей поверхности не менее 10 мм. В этом случае настройка зазоров определенных клапанов на ВАЗ 2108 осуществляется так:

  • отжать толкатель вниз, опираясь на кулачок;
  • установить ребро отвертки между распредвалом и толкателем;
  • убрать первую отвертку;
  • достать пинцетом шайбу;
  • установить новую деталь;
  • убрать вторую отвертку, выполняющую роль фиксатора.

Процесс регулировки клапанного механизма, осуществляемый через каждые 20-30 тыс. км и производится при снятой крышке ГБЦ. При определенном угле поворота распредвала щупом проверяется зазор между двумя парами толкателей клапанов и кулачков.

К регулировке зазоров следует прибегать в случае существенных отклонений от нормы: 0,15…0,25 мм – для впускных и 0,30…0,40 мм – для выпускных. С помощью специального приспособления или двух отверток толкатель отгибается и фиксируется, изымается старая шайба, устанавливается шайба новой толщины, снимается фиксатор и осуществляется проверка полученной величины зазора.

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

  • ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
  • отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
  • ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
  • выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
  • демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

  • приспособление для утапливания толкателя;
  • специальный фиксатор, закрепляющий толкатель в нижнем положении;
  • пинцет;
  • фиксатор толкателя клапана;
  • комплект измерительных щупов;
  • набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

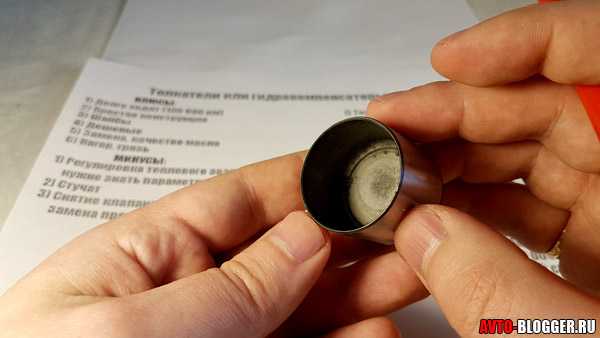

Обычные толкатели

Вот мы и подошли к первому претенденту, это обычные цельнометаллические или разборные (с шайбой сверху) толкатели, это одна из самых популярных на данный момент конструкций. Сейчас есть еще и конструкции с коромыслами (рокерами), но она старая и современными производителями практически не устанавливается.

Толкатель был создан лишь только для того чтобы уменьшить износ верхней точки штока клапана и кулачка распределительного вала. Делалось это достаточно просто – увеличением диаметра, ведь зачастую шток имеет диаметр всего 5-7мм, а толкатель 25 – 37мм. Поэтому износ меньше в разы. Сейчас на автомобилях оборудованных этой системой регулировка требуется лишь каждые 90 – 120 000 км. Иногда подбирают путем нового толкателя, иногда путем подбора специальной регулировочной шайбы.

В целом конструкция очень простая и не прихотливая, отсюда вырастают положительные моменты:

  • Достаточно долго ходят. Регулировка раз в 100 000 км
  • Есть конструкции с регулировочными шайбами, не нужно менять сам толкатель просто подбираем шайбу нужной высоты
  • Простая конструкция. Как самих толкателей, так и головки блока под них
  • Дешевые. Иногда в несколько раз, чем оппонент
  • Не так сильно требовательны к качеству масла
  • Масло можно менять через большие пробеги, скажем 15000км, вместо 10000 км
  • Им практически нестрашны — нагар и прочая грязь в «запущенном» двигателе

Отрицательные стороны тоже есть, их не много, но они связаны непосредственно с их работой:

  • Требуют ручной регулировки теплового зазора (не регулируют автоматически). Если ее долго не делать зазор может либо увеличиться, либо наоборот уменьшится
  • Через определенный пробег начинают стучать (большой шум). Значит нужно регулировать
  • Чтобы регулировать нужно «скидывать» клапанную крышку, что для новичка сложно. При обратной установке (особенно через большие пробеги), нужно менять прокладку

В идеале было бы, чтобы тепловой зазор изменялся сам автоматически и причем не нужно было бы выполнять ручную регулировку.

Гидравлические толкатели клапанов

Гидравлические толкатели (гидрокомпенсаторы) — наиболее современное решение, которое используется на очень многих двигателях. Толкатели данного типа имеют встроенный гидравлический механизм регулировки тепловых зазоров, который в автоматическом режиме выбирает зазоры и обеспечивает нормальную работу мотора.

Основу конструкции толкателя составляет корпус (который одновременно выполняет функции плунжера), выполненный в виде широкого стакана. Внутри корпуса располагается подвижный цилиндр с обратным клапаном, который делит цилиндр на две полости. На наружной поверхности корпуса гидрокомпенсатора выполнена круговая канавка с отверстиями для подачи к цилиндру масла от системы смазки двигателя. Толкатель устанавливается на торец стержня клапана, при этом канавка на его корпусе совмещается с масляным каналом в головке блока.

Работает гидравлический толкатель следующим образом. В момент, когда кулачок распредвала набегает на толкатель, цилиндр испытывает давление со стороны клапана и сдвигается вверх, обратный клапан закрывается и запирает расположенное внутри цилиндра масло — вся конструкция движется, как единое целое, обеспечивая открывание клапана. В момент максимального нажима на толкатель часть масла может просочиться в зазоры между цилиндром и корпусом толкателя, что приводит к изменению рабочих зазоров.

При сбегании кулачка с толкателя клапан поднимается и закрывается, в этот момент корпус толкателя оказывается напротив масляного канала в ГБЦ, а давление в цилиндре падает практически до нуля. Вследствие этого масло, поступающего из головки, преодолевает усилие пружины обратного клапана и открывает его, поступая в цилиндр (точнее — в находящуюся внутри него нагнетательную камеру). За счет созданного давления корпус толкателя поднимается (так как цилиндр упирается в стержень клапана) и упирается в кулачок распредвала — так происходит выбор зазора. В дальнейшем процесс повторяется.

В процессе работы двигателя поверхность толкателей, кулачков распредвала и торцов стержней клапанов изнашиваются и деформируются, также вследствие нагрева несколько изменяются габариты других деталей распределительного механизма, что приводит к неконтролируемому изменению зазоров. Гидравлические толкатели компенсируют эти изменения, всегда обеспечивая отсутствие зазоров и нормальное функционирование всего механизма.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

  1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
  2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
  3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
  4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
  5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
  6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
  7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
  8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
  9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
  10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
  11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
  12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Коромысла клапанов и ось коромысла

Коромысло служит для передачи усилия от штанги (кулачка при верхнем распределительном вале) к стержню клапана. В дизельных двигателях встречается, так называемое, форсуночное коромысло, которое служит не только для преобразования движения штанги толкателя в движение стержня клапана, но и для сжатия насос-форсунки. Кроме того, коромысло предназначено для уменьшения хода толкателя при сохранении необходимой высоты подъема клапана или хода сжатия насос-форсунки.

Коромысло представляет собой неравноплечий рычаг (рис. 4, д, е, ж), качающийся вокруг неподвижной оси (ось коромысел). Для уменьшения высоты подъема толкателей и штанг и уменьшения инерционных нагрузок на эти детали, плечи коромысла выполняются неодинаковыми. Передаточное число коромысла (соотношение между плечом стержня клапана и плечом штанги) составляет примерно 1,5:1. В этом случае высота подъема клапана в полтора раза превышает высоту подъема штанги толкателя клапана. При таком передаточном числе клапанное коромысло получается достаточно компактным, что позволяет сократить габариты двигателя. Это также приводит к снижению скорости относительного скольжения вершины кулачка по торцу толкателя клапана.

Для регулировки теплового зазора в газораспределительном механизме в один конец коромысла, обычно обращенный к штанге, ввертывается регулировочный винт 3 с контргайкой. В зависимости от типа наконечника штанги головка винта может быть сферической или с внутренней сферической поверхностью. Сферическая часть головки винта закаливается, цементируется и шлифуется. В теле винта высверливаются осевой и радиальный каналы для подвода смазочного материала к трущимся поверхностям штанги и винта от оси коромысла и наоборот, от штанги к втулке оси коромысла. Иногда в длинном плече коромысла выполняют канал для подвода масла к торцу стержня клапан. Носок коромысла, опирающийся на стержень клапана, тоже подвергается термической обработке.

Для уменьшения силы трения, возникающей при воздействии и проскальзывании носка коромысла по стержню клапана, головку клапанов выполняют сферической. Иногда в носок коромысла ввертывают винт 4 (см. рис. 4, е), в сферическое гнездо которого завальцовывают шарик 5 со срезанным сегментом.

Оси коромысла устанавливаются на бронзовых втулках. При установке на общих осях внутренние коромысла удерживаются от продольных перемещений спиральными пружинами, надеваемыми на ось, а коромысла на концах оси – пластинчатыми или пружинными кольцами, плоскими шайбами и шплинтами.

Оси коромысел перемещаются в специальных кронштейнах, которые крепятся к головке блока цилиндров болтами.

Смазка шарниров коромысел, установленных на оси, поступает по маслопроводным каналам, проходящим из блока цилиндров через головку блока цилиндров и полую ось к клапанным коромыслам.

Как правило, коромысла изготавливаются штамповкой из среднеуглеродистых сталей 40Х, 45, 45Л. Иногда для изготовления коромысел используют ковкие чугуны. В некоторых импортных дизельных моторах (Cummins, Komatsu, CAT, Detroit Diesel, Perkins, Deutz) используются кованые коромысла. Такие коромысла отличаются высокой прочностью, но их производство обходится дорого.

В быстроходных двигателях могут применяться облегченные коромысла, которые штампуются из листовой стали. Они качаются на сферической или полусферической опоре, закрепленной на стойке 6 (см. рис. 4, ж), которая запрессована в головку блока цилиндров. Коромысла в виде рычагов приводятся в движение непосредственно от распределительного вала, который воздействует на их плоские (рис. 4, б) либо сферические (рис. 4, в, г) рабочие поверхности. Рычаги с плоскими рабочими поверхностями устанавливаются на оси, а со сферическими – на опорах и фиксируются на сферической опоре специальной пружиной. Смазываются такие рычаги через отверстие в кулачках распределительного вала. Особенность смазывания облегченного коромысла (рис 4, ж) заключается в том, что масло подводится к рабочим поверхностям коромысла из масляного канала 7 по осевому и радиальному отверстиям в стойке 6.

При осуществлении ремонта двигателя, связанного с демонтажем коромысел, их необходимо тщательно прочищать и осматривать на следы износа и повреждений; при необходимости неисправные коромысла следует заменять на работоспособные. Если коромысла не имеют следов износа и повреждений, после очистки их можно повторно установить в двигатель.

Шайбы для регулировки клапанов


Двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 в своем клапанном механизме имеют шайбы для регулировки теплового зазора между толкателем и кулачком распредвала. Что представляет из себя шайба для регулировки клапанов

Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).

Для чего нужны шайбы регулировки клапанов

Шайбы регулировки клапанов необходимы для изменения зазора между толкателем, установленным на клапан и кулачком распределительного вала. Зазор изменяется за счет установки шайб разной толщины в толкатель.


измерение теплового зазора при помощи щупа

Где установлены регулировочные шайбы

Регулировочные шайбы вставляются в толкатель. Толкатель установлен в круглом колодце в головке блока цилиндров двигателя поверх стержня клапана с пружинами. Всего толкателей восемь (по числу клапанов) и регулировочных шайб тоже восемь. В толкателе имеется прорезь для извлечения шайбы.

Как заменить регулировочную шайбу клапанов

Для замены шайб необходимо приспособление для регулировки клапанов и пинцет. Либо пара отверток — одна побольше, другая поменьше. Подробнее на «Регулировка клапанов ВАЗ 2108, 2109, 21099».

Как подбирать регулировочные шайбы

Шайбы подбираются после проверки теплового зазора при помощи щупа, по обозначенному на них номиналу. Для расчета используются формулы: Z=Y+X-0,2 мм (для впускных клапанов). Z=Y+X-0,35 мм. Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы, X — зазор, определенный по щупу.

Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.

Применяемость регулировочных шайб

На двигателях 2108 (1,3 л), 21081(1,1 л), 21083 (1,5 л), 2111 (1,5 л) применяются шайбы для регулировки клапанов с шагом через 0,05 мм имеющие следующие каталожные номера:

3,00 мм 2108-1007056 3,05 мм 2108-1007056-10 3,10 мм 2108-1007056-11 3,15 мм 2108-1007056-12 3,20 мм 2108-1007056-13 3,25 мм 2108-1007056-14 3,30 мм 2108-1007056-15 3,35 мм 2108-1007056-16 3,40 мм 2108-1007056-18 3,45 мм 2108-1007056-20 3,50 мм 2108-1007056-22 3,55 мм 2108-1007056-24 3,60 мм 2108-1007056-26 3,65 мм 2108-1007056-38 3,70 мм 2108-1007056-30 3,75 мм 2108-1007056-32 3,80 мм 2108-1007056-34 3,85 мм 2108-1007056-36 3,90 мм 2108-1007056-38 3,95 мм 2108-1007056-40 4,00 мм 2108-1007056-42 4,05 мм 2108-1007056-44 4,10 мм 2108-1007056-46 4,15 мм 2108-1007056-48 4,20 мм 2108-1007056-50 4,25 мм 2108-1007056-52 4,30 мм 2108-1007056-54 4,35 мм 2108-1007056-56 4,40 мм 2108-1007056-58 4,45 мм 2108-1007056-60 4,50 мм 2108-1007056-62

Помимо приведенных номиналов могут встречаться и другие разных производителей.

Примечания и дополнения

— Что такое тепловой зазор? По мере прогрева двигателя стержень клапана удлиняется так как металл при нагреве расширяется. Между торцом стержня клапана и нажимающем на него кулачком распредвала необходим определенный зазор для компенсации этого теплового расширения.

На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он составляет 0,2 мм для впускных клапанов и 0,35 мм для выпускных.

Если он меньше нормы, происходит ускоренный износ стержней клапанов, если больше, обгорают кромки не плотно прикрытой тарелки клапана. При больших зазорах со стороны клапанной крышки слышно «стрекотание» — частый металлический стук высокой тональности.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099 Нагар на клапанах, почему и что делать? Прогорел клапан признаки и причины неисправности «Стучат» клапана Корпус распредвала 21083

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб:

Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

Штанги

Штанги передают усилие от толкателей к коромыслам. Штанга должна иметь достаточную жесткость, устойчивость на продольный изгиб, небольшую массу и износоустойчивость рабочих поверхностей.

Для снижения массы стержни штанг чаще всего выполняют трубчатыми. В верхний и нижний концы стержней вставляют наконечники. Как правило, на нижнем наконечнике имеется сферическая головка, а на верхнем – сферическая головка или сферическое гнездо.
Верхний конец штанги, которым она упирается в клапанное коромысло придается сферическая форма, если в клапанном коромысле не предусмотрен регулировочный винт в точке контакта со штангой. Если же винт стоит, то в торце штанги делается лунка под шарообразную головку регулировочного винта, стоящего в клапанном коромысле.

Стержни штанг изготовляют из малоуглеродистой стали или алюминиевого сплава. Опорные поверхности наконечника подвергаются термической обработке и шлифуются. В некоторых двигателях для подачи масла от толкателей к коромыслам в наконечниках имеются осевые каналы.

Поскольку наиболее частой неисправностью штанги является продольный изгиб, при ремонте двигателя все штанги обязательно проверяют на прямолинейность, катая их по плоской поверхности либо вращая вокруг оси в специальном станке.

***

Euroshaman › Блог › Регулировка клапанов ВАЗ 2108-99, 2113-15

Приветствую на блоге.

Заехал клиент на регулировку. Ранее померили компрессию в 3-м цилиндре была низкая компрессия, решили начать с регулировки.

Времени клацать фотки особо не было, пару все же успел сделать. Для регулировки нужно 1 набор щупов; 2 приспособление для регулировки зазоров 3 микрометр 4 пинцет. 5 шайбы Запас шайб имею от 3,10 до 4,15, с шагом по 0,05

Приступаем.

1. Снимаем крышку головки 2. Снимаем переднюю крышку ремня привода ГРМ 3. Шприцом или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

4. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров

5. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия 6. Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), набором щупов определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала) Мерим Впус: 0,2, Выпуск: 0,35 7. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении. 8. Пинцетом извлекаем регулировочную шайбу. 9. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

10. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов Ζ = Y + X — 0,2 мм;

б) для выпускных клапанов Ζ = Y + X — 0,35 мм;

где Ζ — расчетная толщина новой регулировочной шайбы; Υ — толщина снятой шайбы; X — зазор, определенный по щупу. Таблица регулировки

11. Подбираем новую шайбу, у которой толщина близка расчетной (+ 0,05 мм). 12. Устанавливаем новую шайбу в толкатель (маркировкой вниз). 13. Поджимаем толкатель приспособлением и удаляем фиксатор. 14. Соблюдая последовательность, проверяем и регулируем зазоры в приводе других клапанов.

15. Сняв приспособление для регулировки клапанов, устанавливаем детали в последовательности, обратной снятию.

После регулировки замерил компрессию, а именно акцентировал на 3-й цилиндр, компрессия выросла, стала такой же как и во всех горшках, мотор стал работать заметно тише и ровнее)))

П.С. Сорри за картинки, после певрых шагов, руки чистые были, как дело дошло до шайб, руки просто в масле были, не как было снимать, не хотел пачкать фото\аппарат.

Благодарю за внимание! Stay tuned, stay true!

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108

Схема 2. Газораспределительный механизм ВАЗ 2109, 2108
